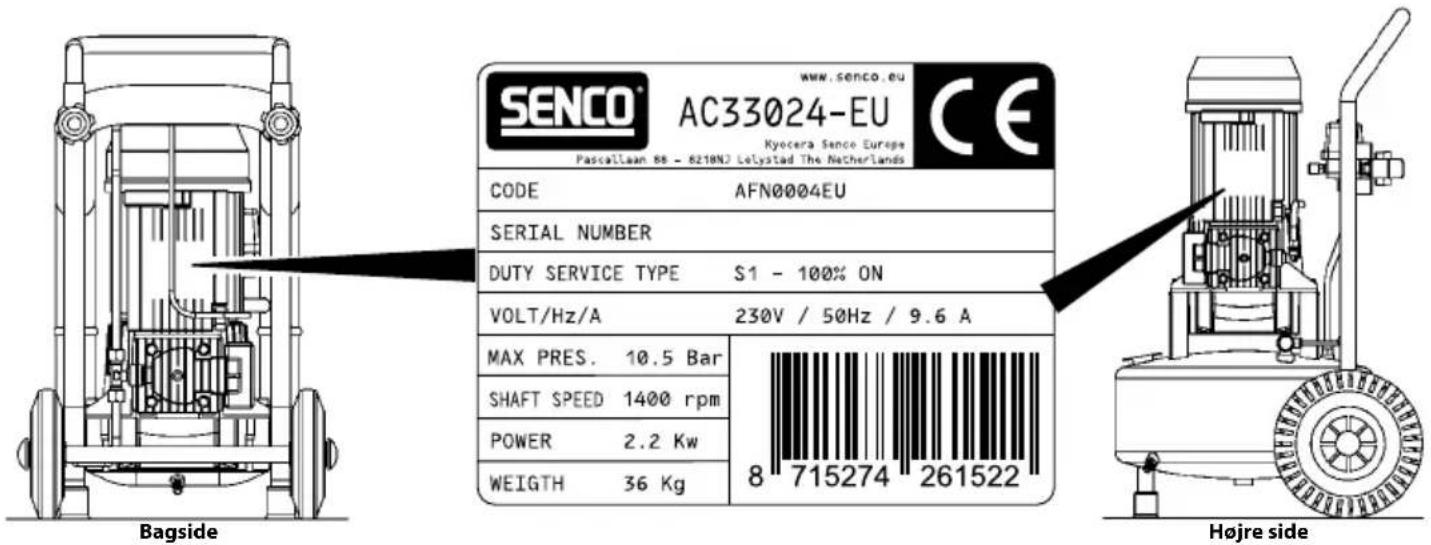

| Produkttype | Oliefri luftkompressor |
| Mærke | Senco |
| Model | AC33024 |
| Forsyningsspænding | 230 V / 50 Hz |
| Nominel strøm | 9,6 A |
| Nominel effekt | 2,2 kW (2,0 kW afhængig af version) |
| Maksimalt arbejdstryk | 10,5 bar |
| Arbejdstryk | 7 til 10 bar (automatisk start/stop) |
| Reservoarvolumen | 24 liter |
| Luftmængde (sug / levering) | 330 l/min / 200 l/min |
| Omdrejningshastighed | 1400 omdr./min |
| Lydtryksniveau | 79,6 dB(A) (A-vægtet) |
| Totalvægt | 36 kg |
| Mål (L × D × H) | 477 × 793 × 477 mm (ca.) |
| Omgivelsestemperatur under drift | +5 °C til +40 °C |
| Omgivelsesfugtighed | 5 % til 95 % |
| Sikkerhedsanordninger | Sikkerhedsventil (10,5 bar), trykafbryder, genindstillelig termisk beskyttelse, ventilatorbeskyttelsesgitter |
| Daglig vedligeholdelse | Aflad kondensvandet fra reservoiret efter hver arbejdscyklus |
| Ugentlig vedligeholdelse | Rens luftfiltrene, kontroller hjultrykket (maks. 2,5 bar) |
| Reservedele | Brug udelukkende originale Senco reservedele |
| Tilladte anvendelser | Trykluftværktøj (pumpning, vask, sandblæsning osv.) |
Ofte stillede spørgsmål - AC33024 Senco
Brugerspørgsmål om AC33024 Senco
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kompressor i PDF-format gratis! Find din vejledning AC33024 - Senco og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. AC33024 af mærket Senco.
BRUGSANVISNING AC33024 Senco
(Oversættelse af de Originale Instruktioner)
- "Brugsanvisningen" er udarbejdet i medfør af indikationerne i maskindirektivet 2006/42/EF med henblik på at sikre de brugere, der er autoriseret til at bruge og vedligeholde den pågældende maskine, en let og korrekt forståelse af argumenterne, der behandles. Såfremt de udpegede brugere finder uforståelige emner under læsningen, bedes de for at undgå forkerte personlige fortolkninger, som kan skade sikkerheden, i rette tid bede producenten om de korrekte forklaringer og yderligere oplysninger.
- "Brugsanvisningen" skal til enhver tid være tilgængelig for de autoriserede brugere og befinde sig godt opbevaret og bevaret og altid i nærheden af maskinen.
DENNE BRUGSANVISNING ER EN INTEGRERET DEL AF MASKINEN OG SKAL BEVARES TIL SENERE OPSLAG, INDTIL MASKINEN BORTSKAFFES. DEN SKAL ALTID VÆRE TILGÆNGELIG FOR DE AUTORISEREDE BRUGERE OG BEFINDE SIG I NÆRHEDEN AF MASKINEN GODT OPBEVARET OG BEVARET.
PRODUCENTEN FRASKRIVER SIG ETHVERT ANSVAR FOR SKADER FORÅRSAGET PÅ PERSONER, DYR OG TING SOM F∅LGE AF MANGLENDE OVERHOLDELSE AF DE NORMER OG ADVARSLER, DER ER BESKREVET I DENNE BRUGSAN-VISNING.
DK
HVIS BRUGSANVISNINGEN GÅR TABT ELLER BESKADIGES, SKAL DU BEDE PRODUCENTEN ELLER DEN AUTORISEREDE FORHANDLER OM EN KOPI OG ANF∅RE MASKINENS MODEL OG DEN REVISION, DER ER GENGIVET PÅ INDSKRIFTEN.
BRUGSANVISNINGEN AFSPEJLER DEN TEKNISKE STAND PÅ TIDSPUNKTET FOR MASKINENS MARKEDSF∅RING, OG DEN KAN IKKE ANSES SOM UEGNET, FORDI DEN PÅ GRUNDLAG AF NYE ERFARINGER SENERE ER BLEVET OPDATERET.
DENNE BRUGSANVISNING SKAL OBLIGATORISK OVERGIVES SAMMEN MED MASKINEN, NÅR DEN AFHÄNDES TIL EN ANDEN BRUGER.
2. MODTAGERE
- Denne "brugsanvisning" er udelukkende henvendt til de brugere, der er autoriseret ud fra deres specifikke teknisk-professionelle kompetencer, der kræves til typen af indgreb.
- Symbolerne vist nedenfor er placeret i begyndelsen af et afsnit for at vise, hvilken bruger er berørt af det behandlede emne.
DE AUTORISEREDE BRUGERE SKAL UDELUKKENDE FORETAGE DE OPERATIONER PÅ MASKINEN, DER ER UNDER DERES SPECIFIKKE KOMPETENCE. DE
AUTORISEREDE BRUGERE SKAL, INDEN DE FORETAGER NOGET INDGREB PÅ MASKINEN, S∅RGE FOR, AT DE HAR ALLE PSYKISK-FYSISKE EVNER TIL ALTID AT SIKRE, AT SIKKERHEDSBETINGELSERNE OVERHOLDES.
EGNET BRUGER: en bruger, der er fyld 18 år (privat bruger eller arbejdstager), og som i overensstemmelse med gældende ret i brugslandet vedrørende sikkerhed og sundhed på arbejdspladsen er i stand
til udelukkende at tænde, bruge og slukke maskinen i overensstemmelse med anvisningerne heri, og som bærer det fastsatte personlige beskyttelsesudstyr.
MEKANISK/PNEUMATISK VEDLIGEHOLDELSES-
PERSONALE: er en kvalificeret tekniker, der er egnet til udelukkende at udføre indgreb på de mekaniske/pneumatiske dele for, iført det fastsatte personlige beskyttelsesudstyr, at foretage justeringer, vedligeholdelse og/eller reparationer, også når beskyttelserne er slået fra, i fuld overensstemmelse med anvisningerne heri eller i andre dokumenter, der alene er konkret leveret af producenten.
ELEKTRISK VEDLIGEHOLDELSESPERSONALE: er
en kvalificeret tekniker, der er egnet til udelukkende at udføre indgreb på det elektriske udstyr for, iført det fastsatte personlige beskyttelsesudstyr, at foretage justeringer, vedligeholdelse og/eller reparationer, også når spændingen er slået til, og beskyttelserne er slået fra, i fuld overensstemmelse med anvisningerne heri eller i andre dokumenter, der alene er konkret leveret af producenten.
VIRKSOMHEDENS SIKKERHEDSANSVARLIGE: er
en kvalificeret tekniker, som arbejdsgiver har udpeget (når maskinen bruges i en virksomhed), som opfylder de teknisk-professionelle krav, der er fastsat i gældende ret inden for sikkerhed og sundhed på arbejdspladserne.
PRODUCENTENS TEKNIKER: er en kvalificeret tekniker, som producenten og/eller den autoriserede forhandler stiller til rådighed for at yde den ønskede tekniske bistand, almindelig og ekstraordinær vedligeholdelse og/eller operationer, der ikke er næv som kræver særligt kendskab til maskinen, iført det f personlige beskyttelsesudstyr.
3. TILSTAND "MASKINE SLUKKET"
Inden der foretages nogen form for vedligeholdelse og/eller justeringer på maskinen, skal man:
Lukkede områder, der er tilstrækkeligt oplyst, ventilerede med temperatur- og luftfugtighedsværdierne, der er gengivet i afsnit 30, som er i overensstemmelse med de fældende lovbestemmelser i brugslandet hvad angår sikkerhed og sundhed på arbejdspladserne. Maskinen skal stå på en overflade, som sikrer dens stabilitet i forhold til den vægt og spærringsstørrelse (jf. afsnit 30).
Luftkomprimering (uden olie) til brug af pneumatiske værktøjer, der er egnede og i overensstemmelse med gældende ret (f.eks. blæse-, oppustnings-, vaske-, lakerings- eller sandblæsningspistoler, osv.).
FOR BRUGERNE EGNDE BRUGERE
En autoriseret bruger, der opfylder de tekniske krav beskrevet i afsnit 2.
5. UKORREKT ANVENDELSE, DER MED RIMELIGHED KAN FORUDSES
Maskinen er alene udarbejdet og lavet med henblik på anvendelsen anført i afsnit 4. Alle andre former for anvendelse og brug er derfor strengt forbudt for til enhver tid at sikre de autoriserede brugeres sikkerhed og sikkerhedens virkning.
DET ER STRENGT FORBUDT AT TAGE MASKINEN I BRUG I OMGIVELSER MED POTENTIELT EKSPLOSIV LUFT OG/ELLER VED TILSTEDEVÆRELSE AF BART PULVER (F. EKS.: TRÆSPÅNER, MEL, SUKKER IN).
DET ER STRENGT FORBUDT AT BRUGE MASKINEN I OMGIV-ELSER MED ST∅VPARTIKLER ELLER SLIBEST∅V.
FARE FOR FORBRÆNDING VED UTILSIGTET KONTAKT MED DEN BICYLINDRISKE PUMPEENHED OG DEN ELEKTRISKE MOTOR. NB! FARE FOR RESTER (JF. AFSNIT 16).
MASKINEN SKAL ANVENDES I OVERENSSTEMMELSE MED GÆLDENDE RET I BRUGSLANDET HVAD ANGÅR UDLEDNINGER (ST∅J).
UNDER BRUG SKAL DET KONSTANT OVERVÅGES, AT UAUTORISEREDE PERSONER IKKE NÆRMER SIG MASKINEN.
MASKINEN SKAL VÆRE UDEN FOR B∅RNS RÆKKEVIDDE.
DET ER STRENGT FORBUDT AT BRUGE MASKINEN TIL UEGNET BRUG, DER ER ANDERLEDES END DET FORESKREVNE (AFSNIT 4).
DET ER STRENGT FORBUDT AT BENYTTE LUFTR∅R (FORLÆNGERE), L∅B OG VÆRKT∅JER, DER IKKE ER EGNEDE OG/ELLER IKKE ER I OVERENSSTEMMELSE MED GÆLDENDE REGLER.
DET ER STRENGT FORBUDT AT L∅FTE MASKINEN MED KRAN ELLER GAFFELTRUCK.
DET ER STRENGT FORBUDT AT RETTE TRYKLUFT MOD PERSONER OG/ELLER DYR.

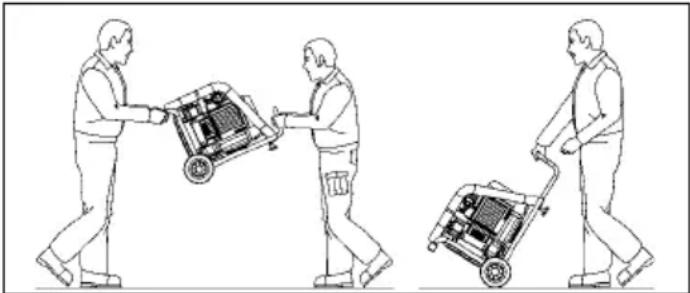

Maskinen kan transporteres manuelt af to egnede brugere ved at skubbe den på støttefoden (A) og ved håndtaget (B) eller for manuel bevægelse fra en egnet bruger med håndtaget (C) og hjulene (D) som den er udstyret med.
MASKINEN SKAL TRANSPORTERES AF EGNDE BRUGERE I OVERENSSTEMMELSE MED REGLERNE OM "MANUEL FLYTNING AF LAST" FOR AT UNDGÅ
UGUNSTIGE ERGONOMISKE STILLINGER, DER MEDF∅RER RISIKO FOR RYG- OG LÆNDESKADER.
Maskinen er emballeret af producenten i en kartonæske, der er udstyret med håndtag og indeholder 1 kompressor og 1 brugsanvisning.
8. UDPAKNING
Når emballagen er placeret på gulvet på en lige overflade, som sikrer stabilitet, udpakkes maskinen ved at fjerne den fra emballagen eller i henhold til anvisningerne i afsnit 6.
DET ANBEFALES, AT EMBALLAGEN BORTSKAFFES
EFTER DE FORSKELLIGE FORMER FOR MATERIALE I
FULDSTÄNDIG OVERENSSTEMMELSE MED
GÆLDENDE RET I BRUGSLANDET.
9. PLACERING
Maskinen skal anvendes på et arbejdssted med kendetegnene beskrevet i afsnit 4, placeret på et fladt underlag, som sikrer dens stabilitet i forhold til dens spærringsstørrelse og vægt (jf. afsnit 30).
FOR AT SIKRE, AT AUTORISEREDE BRUGERE HAR MULIGHED FOR AT ARBEJDE SIKKERT, ANBEFALES DET AT STILLE MASKINEN MED EN MINDSTEAFSTAND
PÅ 1 m TIL ANDRE GENSTANDE OG/ELLER HINDRINGER.
10. OPBEVARING
- Såfremt maskinen ikke bruges i længere tid, skal den opbevares et sikkert sted med en passende temperatur og fugtighed, og den skal beskyttes mod støv.
- Det anbefales, at udlede kondens fra tankluften, inden maskinen opbevares.
11. ELEKTRISK TILSLUTNING
Maskinen kan tilsluttes til det elektriske fødenet ved at indsætte el-fødekablets stik i den tilhørende kontakt.
DET ELEKTRISKE FORSYNINGSNET, SOM MASKINEN TILSLUTTES TIL, SKAL VÄRE I OVERENSSTEMMELSE MED KRAVENE FASTSAT I GÄLDENDE RET I
BRUGSLANDET OG OPFYLDE DE TEKNISKE KENDETEGN, DER ER GENGIVET I AFSNIT 2 OG VÄRE UDSTYRET MED ET EGNET "JORDSTIK".
ALLE FORMER FOR ELEKTRISK MATERIALE, DER BENYTTES TIL TILSLUTNINGEN, SKAL VÆRE EGNET TIL ANVENDELS-EN, MARKERET MED "EF", HVIS DET ER OMFATTET AF LAVSPÆNDINGSDIREKTIVET 2006/95/EF OG I OVERENS-STEMMELSE MED KRAVENE FASTSAT I GÆLDENDE RET I LANDET, HVOR MASKINEN BRUGES.
MANGLENDE OVERHOLDELSE AF ADVARSLERNE BESKREVET OVENFOR KAN FORÅRSAGE UOPRETTELIGE SKADER PÅ MASKINENS ELEKTRISKE APPARAT OG DERMED ET BORTFALD AF GARANTIEN.
PRODUCENTEN FRASKRIVER SIG ETHVERT ANSVAR FOR DEFEKTER OG FEJL I MASKINENS FUNKTION FORÅRSAGET AF SPÆNDINGSUDSVING UD OVER DEN TOLERANCE, DER ER FASTSAT AF DEN FORHANDLENDE VIRKSOMHED (SPÆND-ING ±10% - FREKVENS ±2%).
NÅR DET BLIVER N∅DVENDIGT, SKAL MASKINEN UDELUK-KENDE TILSLUTTES EL-GENERATORER MED ELEKTRICITET PÅ EN STYRKE, DER ER H∅JERE END DEN INSTALLEREDE ELEKTRISKE STYRKE (JF. AFSNIT 30), FOR AT UNDERST∅TTE ABSORBERINGENS UDGANGSPUNKT VED STARTEN.

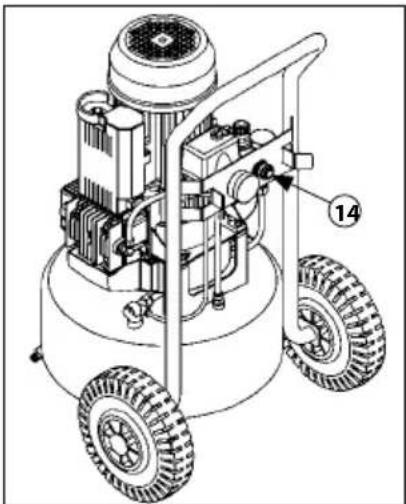

12. TILSLUTNING AF LUFTR∅RET (FORLÆNGER) OG VÆRKT∅JET
1) Tilslut værktøjet til luftrøret (forlænger).
2) Tilslut luftrøret (forlænger) til maskinens hurtige hane til udgangsluft (14).
PRODUCENTEN FRASKRIVER SIG ETHVERT ANSVAR FOR SKADER PÅ PERSONER, DYR OG TING SOM F∅LGE AF MANGLENDE OVERHOLDELSE AF SLERNE BESKREVET OVENFOR.
DET ER OBLIGATORISK AT BRUGE LUFTR∅R (FORLÆNGERE) L∅B OG VÆRKT∅JER, DER ER I OVERENSSTEMMELSE MED DET I DE PÅGÆLDENDE PRODUCENTERS RESPEKTIVE BRUG-SANVISNINGER ANF∅RTE.
DET ER STRENGT FORBUDT AT BENYTTE LUFTR∅R (FORLÄNGERE), L∅B OG VÄRKT∅JER, DER IKKE ER EGNDEDE OG IKKE ER I OVERENSSTEMMELSE MED GÄLDENDE RET.

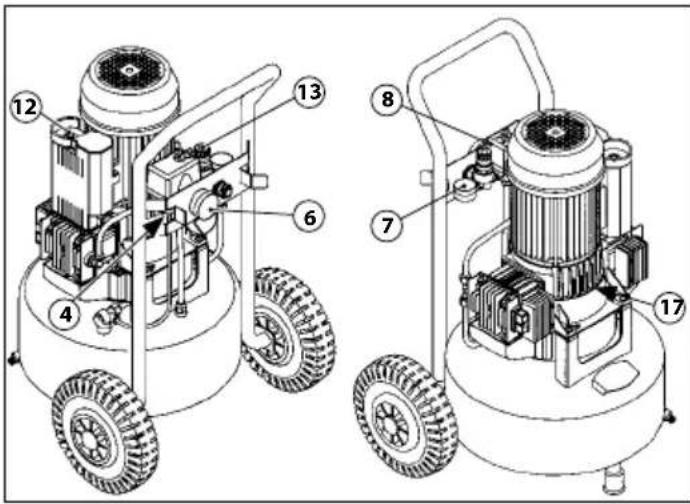

1) SIKKERHEDSVENTIL (4): det er en autoriseret sikkerhedsventil (justeret til 10,5 bar), der er installeret på det pneumatiske anlæg under trykmåleren. Tjener til al udlede overtryk fra anlægget, når trykmåleren ved eventuelle fejt ikke fungerer. Sikkerhedsventilens indgreb forpligter brugeren til at slukke maskinen og bede om vedligeholdelsespersonalets indgriben.
2) TRYKMÅLER (8): er en elektro-pneumatisk enhed (justeret la min. 7 bar, maks. 10 bar), der er installeret på det pneumatiske anlæg. Den tjener til at iværksætte automatisk start af maskinen, när udøvelsestrykket går ned til 7 bar, og automatisk stop, när udøvelsestrykket när 10 bar.
3) FAST BESKYTTELSESGITTER TIL NEDK∅LINGSVENTIL (17): det er en fast beskyttelse, som udgøres af et gitter i plastic, der er fastgjort med skruer til den bicylindriske pumpeenheds base. Den tjener til at hindre utilsigtet kontakt med nedkølingsventilen, der bevæges.
4) GENINDSTILLELIGT VARMEANLÆG (12): det er en varmebeskyttelse, der er installeret på det elektriske anlæg, som stopper den elektriske motor ved overpladning af strøm og/eller kortslutning. Der kan foretages genstart med den tilhørende knap (A).
5) MANOMETER TIL TRYK I TANK (6): Det er et måleudstyr, der er installeret på maskinens tank. Viser lufttrykket inde i tanken.
6) MANOMETER TIL UDGANGSTRYK (7): det er et måleudstyr, der er installeret på det maskinens pneumatiske anlæg længere oppe på den hurtige hane til luftudgang. Viser udgangstrykket, der kan indstilles med den tilhørende trykregulator (0÷10 bar) (13).
DET ER OBLIGATORISK HELE TIDEN AT KONTROLLERE, AT ALT SIKKERHEDSUDSTYRET, DER ER INSTALLERET PÅ MASKINEN, FUNGERER GODT.
DET ER OBLIGATORISK I RETTE TID AT UDSKIFTE EVENTUELT
SIKKERHEDSUDSTYR, DER IKKE FUNGERER ORDENTLIGT
ELLER ER BESKADIGET.
DET ER STRENG FORBUDT AT OMBYGGE, UDELUKKE OG/ELLER FJERNE ROGER FORM FOR SIKKERHEDSUDSTYR, DER FINDES PÅ MASKINEN.
DET ER STRENGT FORBUDT AT UDSKIFTE ETHVERT SIKKER-HEDSUDSTYR ELLER EN DEL HERAF MED IKKE-ORIGINALE RESERVEDELE.
De anvendte sikkerhedssignaler udgøres af en klæbemærkat. Som sidder uden på maskinen.
Signalernes betydning:
① Fare for elektricitet.
② Fare for automatisk stan.
③ Fare for høje tem peraturer.
④ Anvisningerne skal læses.
⑤ Spændingen skal fjernes.
⑥ Bær horeværn.
⑦ Garanteret lydeffektniveau.
SIKKERHEDSSIGNALERNE SKAL HOLDES RENGJORTE FOR AT SIKRE, AT DE ER LETTE AT SE.
BESKADIGEDE SIKKERHEDSSIGNALER SKAL UDSKIFTES VED AT ANMODE PRODUCENTEN OGIELLER DEN AUTORISEREDE FORHANDLER OM DET.
DET ER STRENGT FORBUDT AT FJERNE OGIELLER BESKADI- GE SIKKERHEDSSIGNALERNE, DER SIDDER PÅ MASKINEN.
15. INDIVIDUELT BESKYTTELSESUDSTYR (DPI)
DPI SOM FASTSAT AF PRODUCENTEN SKAL ANVENDES.
DE AUTORISEREDE BRUGERE SKAL BRUGE DET DPI, DER ER FASTSAT AF PRODUCENTEN AF DET WÆRKT∅J, DER ANVENDES, OG UNDER HENSYN TIL FORARBEJDNINGSTYPEN.
DET ER STRENGT FORBUDT FOR DE AUTORISEREDE BRUGERE AT BÆRE BEKLÆDNING OG TILBEH∅R, SOM KAN SIDDE FAST I MASKINEN.
| SIGNAL DPI OBLIGATORISK | ANVENDELESESTYPE | |
| Beskyttelse af hænder (varmebeskyt-tende handsker) | Såfremt der anmodes om vedligeholdelse uden at vente på, at den elektriske motor og den bicylindriske pumpeenhed køles ned. | |
| Horebeskyttelse (høreværn) | Under alle forarbejdnings-faser. | |
| Fodbeskyttelse (sko med styrket tådel) | Under transport af maski-nen. | |
16. RISIKO FOR UDSLIP
De autoriserede brugere oplyses om, at der, selv om producenten har foretaget alle mulige tekniske, konstruktive fremgangsmåder for at gore maskinen sikker, fortsat er en potentiel risiko for udslip.
| RISIKO FOR UDSLIP | Fare for forbrændinger ved utilsigtet berøring af pumpeenheden med to cylindere og el-motoren. |
| SKADENS ALVOR | Lettere beskadigelser (normalt reversible). |
| UDSÆTTELSE FOR UDSLIP | Der kan være udsættelse for udslip, hvis operatøren beslutter at udføre en forkert handling, som ikke er tilladt. |
| SANDSYN-LIGHED | Lav og utilsigtet. |
| FASER, HVORI DER ER EN RISIKO | Driften. |
| ANVENDT UDSTYR | Sikkerhedsskiltning (se afsnit 14). Forpligtelse til at anvende personlige værnemidler (PV) (se afsnit 15) og/eller vente på, at maskinen afkøler. |

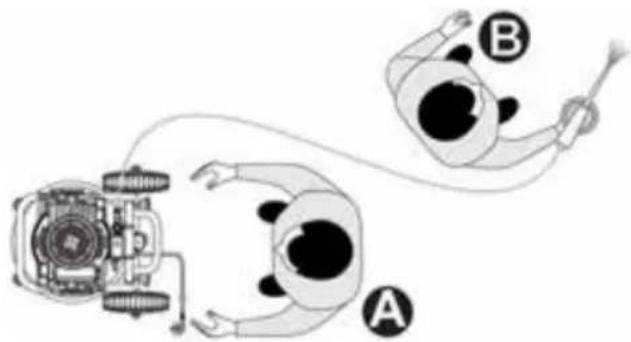

17. POSTER BESAT AF AUTORISEREDE BRUGERE
POST A: på maskinens forside ved siden af betjeningsudstyret, til at starte eller slukke kompressoren, for at påsætte/aftage værktøjerne, aflæsning af manometret og indstilling af trykket, eventuel rengøring eller udskiftning af luftfiltret og åbning eller lukning af kondensudledningsventilen.
POST B: i arbejdsstilling for at foretage en forarbejdning, der er egnet tH det anvendte værktøj (f.eks.: lakering, osv.).
Betjeningsudstyret er vist i FIG:
① El-fødekabel
② Trykmåler
③ Afbryder"ON-OFF"
④ Regulator til udgangstryk
⑤ Hurtig hane til udgangsluft
⑥ Manometer til udgangstryk
⑦ Manometer til tryk i tank
- Sørg for, at der ikke er uautoriserede personer i nwrheden af maskinen.
- Sørg for, at sikkerhedsudstyret er helt og korrekt installeret og virker (jf. afsnit 13).
- Sørg for, at maskinen er placeret korrekt (jf. afsnit 9).
- Sørg for, at afbryderen "ON-OFF" er i positionen "OFF (0)" (jf. afsnit 18).

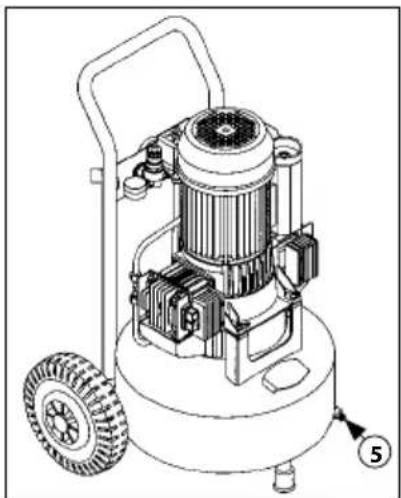

- Sørg for, at kondensudledningsventilen er lukket (5).
- Brug obligatorisk personligt beskyttelsesudstyr (DPI) (jf. afsnit 15).
- Sørg for at have læst og forstået hele den nærværende "brugsanvisning".
20. TÄENDE MASKINEN
FARE FOR FORBRÆNDING VED UTILSIGTET KONTAKT MED DEN BICYLINDRISKE PUMPEENHED OG DEN ELEKTRISKE MOTOR. NB! RISIKO FOR UDSLIP (JF. AFSNIT 16).
PRODUCENTEN FRASKRIVER SIG ETHVERT ANSVAR FOR SKADER FORARSAGET PÅ PERSONER, DYR OG TING SOM F∅LGE AF MANGLENDE OVERHOLDELSE AF DE NORMER OG ADVARSLER, DER ER BESKREVET I DENNE BRUGSAN-VISNING.
PRODUCENTEN FRASKRIVER SIG ETHVERT ANSVAR FOR DET ENDELIGE RESULTAT AF FORARBEJDNINGEN, IDET DET UDELUKKENDE AFHÄNGER AF DET ANVENDTE VÄRKT∅J OG DE AUTORISEREDE BRUGERES PROFESSIONELLE EVNER.
DE AUTORISEREDE BRUGERE MÅ KUN TÄENDE MASKINEN, NÅR DE OBLIGATORISK HAR UDF∅RT KONTROLLERNE BESKREVET I AFSNIT 19.
INDEN DEN PÅGÆLDENDE MASKINE BRUGES, SKAL DE AUTORISEREDE BRUGERE LÆSE OG FORSTÅ ALLE DELE I NÆRVÆRENDE BRUGSANVISNING.
UNDER BRUG SKAL DET KONSTANT OVERVAGES, AT UAUTORISEREDE PERSONER IKKE NÆRMER SIG MASKINEN.
DET ER FORBUDT FOR DEAUTORISEREDE BRUGEREAT EFTERLADE MASKINEN UDEN OPSYN UNDER DENS FUNKTION OG VEDLIGEHOLDELSE.
1) Tilslut maskinen til det elektriske fødenet ved at indsætte el-fødekablets stik (1) i den tilhørende kontakt.
2) Tænd maskinen med afbryderen "ON-OFF" (3) på stillingen "ON (I)" (maskinen kører, indtil den när et udøvelsestryk på maks. 10 bar, hvorefter den stopper automatisk).
3) Indstil udgangstrykket med den tilhørende regulator (4), på grundlag af det anvendte væktøj og forarbejdningstypen. Kontroller trykket i det tilhørende manometer (6).
DET ER FORBUDT AT DREJE REGULATOREN TIL UDGANGSTRYKKET UD OVER ENDEN AF DENS L∅BEBANE (4) FOR AT UNDGA AT SKADE HINDEN.
4) Tilslut værktøjet til luftrøret (forlænger).
5) Tilslut luftrøret (forlænger) til maskinens hurtige Nane til luftudgang (5).
DET ER OBLIGATORISK AT BRUGE LUFTR∅R (FORLÆNGERE) L∅B OG WÆRKT∅JER, DER ER I OVERENSSTEMMELSE MED DET I DE PAGÆLDENDE
PRODUCENTERS RESPEKTIVE BRUGSANVISNINGER ANF∅RTE.
DET ER STRENGT FORBUDT AT BENYTTE LUFTROR (FORLLENGERE), LOB OG WERKTOJER, DER IKKE ER EGNDEDE OG IKKE ER I OVERENSSTEMMELSE MED GLELDENDE RET.
6) Udfør forarbejdningen (maskinen tænder igen automatisk, når udøvelsestrykket falder til under 7 bar).
7) Når forarbejdningen er afsluttet, slukkes maskinen som beskrevet i afsnit 21.
21. SLUKKE MASKINEN
Ved afslutningen af arbejdscyklussen skal maskinen slukkes således:

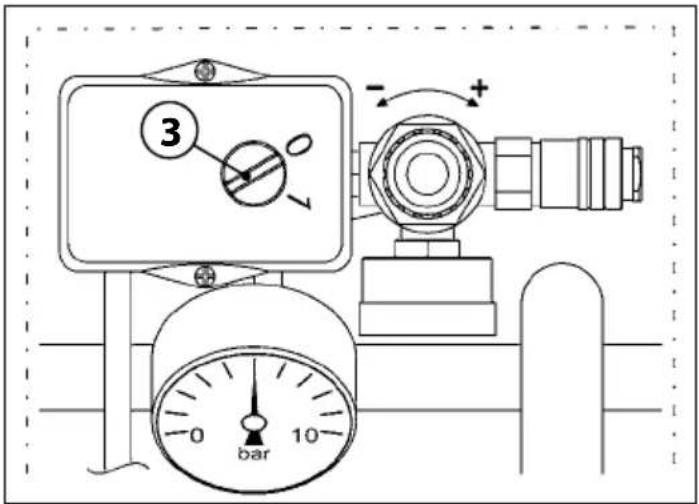

1) Sluk maskinen med afbryderen "ON-OFF" (3) på stillingen "OFF (0)".
2) Frakobl maskinen fra det elektriske fødenet ved at fjeme el-fødekablets stik (1) fra den tilørende kontakt.
3) Frakobl værktøjet fra luftrøret (forlænger).
4) Frakobl luftrøret (forlænger) fra den hurtige hane til udgangsluft (5) på maskinen.

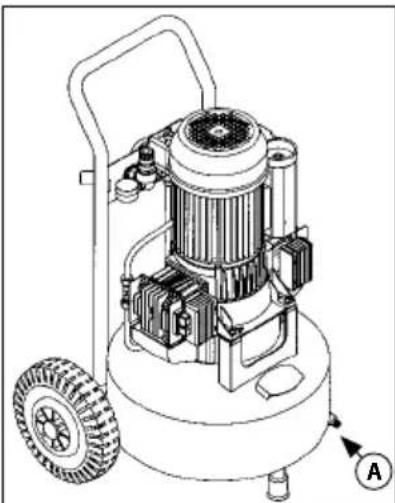

5) Foretag kun kondensudledning fra tanken, hvis det er afslutningen af arbejdscyklussen (A).
Når der forekommer overopladning af strøm og/eller kortslutning i maskinens elektriske anlæg, griber det indstillelige varmeanlæg ind ved at stoppe den elektriske motor. For at nulstille, skal man gøre følgende:
1) Stil afbryderen "ON-OFF" (3) på stillingen "OFF (0)".

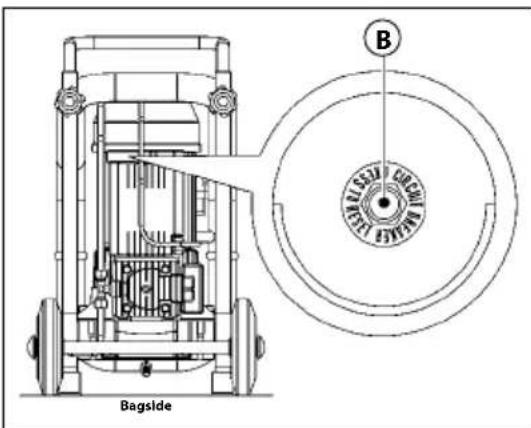

2) Tryk på knappen til det indstillelige varmeanlæg (B).
3) Inden du genstarter maskinen, skal du vente nogle minutter.
HVIS MASKINEN, EFTERAT DEN ER NULSTILLET, IKKE GENSTARTER, SKAL DEN EGNDE BRUGER OBLIGATORISK ANMODE OM INDGREB FRA VEDLIGEHOLD-PERSONALE OG/ELLER DEN AUTORISEREDE ANDLER.
For at undgå situationer med umiddelbar eller nærliggende fare, skal de autoriserede brugere obligatorisk føretage folgende operationer:
1) STILI RETTE TID AFBRYDEREN "ON-OFF" PÅ "OFF (0)" (3).
2) UNDERRET STRAKS DE "SIKKERHEDSANSVARLIGE" OM N∅DTILFÆLDET (NÅR MASKINEN BRUGES I EN VIRK-SOMHED).
24. TÄNDE EFTER N∅DSTOP
Kun og udelukkende når årsagerne til nødtilfeldet er fjernet, og man omhyggeligt har vurderet, at der ikke er opstået skader og/eller fejl på maskinen, kan man med samtykke fra den "sikkerhedsansvarlige" (når maskinen anvendes i en virksomhed) tænde maskinen som beskrevet i afsnit 20.

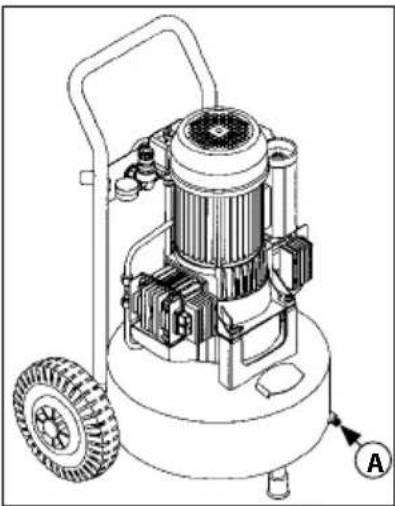

25. ALMINDELIG VEDLIGEHOLDELSE
Det består i de samlede aktiviteter, der er egnede til at bevare maskinens brugsbetingelser og funktion ved forskellige slags indgreb (justeringer, visuelt tilsyn, rengøring af luftfiltre, osv...), der foretages af autoriseret vedligeholdelsespersonale med den fastsatte hyppighed.
DE AUTORISEREDE BRUGERE SKAL UDELUKKENDE FORETAGE DE OPERATIONER, DER ER UNDER DERES SPECIFIKKE KOMPETENCE (JF. AFSNIT 2) OG MED
SAMTYKKE FRA VIRKSOMHEDENS SIKKERHEDSANSVARLIGE (NÄR MASKINEN BRUGES I EN VIRKSOMHED).
DET ER FORBUDT FOR DE AUTORISEREDE BRUGERE AT EF-TERLADE MASKINEN UDEN OPSYN UNDER DENS VEDLIGE-HOLDELSE.
| TABEL OVER ALMINDELIG | ||
| FREKVENS IN | DGREBSSTED IND | GREBSTYPE |
| DAGLIGT | Sikkerhed-sudstyr. | Sørg for, at det er helt, korrekt installeret og fungerer. |
| Kabel og el-fødestik. | Visuel kontrol af slitagetil-stand. | |
| Tank. Ved hver | arbejdscyklus' afslutning stilles maskinen på jorden, og kondens udledes fra tanken ved at åbne kon-densudledningsventilen (A). | |
| UGENTLIGT | Hjul. Kontrol af | hjulenes tryk. Pump eventuelt op med trykluft indtil maks. 2,5 bar. |
| N. 2 luftfiltre. Løsn skruerne (1).Fjern dækslet (2).Træk filtret ud (3) og rengør det med trykluft.Sæt dækslet korrekt på igen.NBI: UDSKIFT, HVIS DET ER KLART, AT DET ER SLIDT. | ||
Det er de samlede udøvede aktiviteter, der er egnet til at opretholde maskinens brugs- og funktionsbetingelser, ved
forskellige typer indgreb (indstillinger, udskiftninger osv.), der udelukkende foretages af producentens teknikere med den fastsatte frekvens eller ved defekt eller slitage.
FOR AL EKSTRAORDINÆR VEDLIGEHOLDELSE SKAL MAN BEDE PRODUCENTEN ELLER DEN AUTORISERE- DE FORHANDLER OM TEKNISK ASSISTANCE.
27. TACE UD AF BRUG
Ved ophugningen af maskinen er det obligatorisk at holde sig til reglerne i gældende ret.
Sorter de forskellige dele, der udgør maskinen, efter de forskellige typer byggematerialer (plagio, kobber, jem, oso...).
28. RESERVEDELE
FOR AL EKSTRAORDINÆR VEDLIGEHOLDELSE SKAL MAN BEDE PRODUCENTEN ELLER DEN AUTORISERE- DE FORHANDLER OM TEKNISK ASSISTANCE.
DET ER STRENGT FORBUDT AT UDSKIFTE ENHVER KOMPONENT PÅ MASKINEN MED UORIGINALE RESERVEDELE.
29. FEJL - ARSAGER - AFHJÆLPNING
I tabellen nedenfor gengives en række situationer, som kan opstå under anvendelsen af maskinen.
DE AUTORISEREDE BRUGERE SKAL UDELUKKENDE FORETAGE DE OPERATIONER, DER ER UNDER DERES SPECIFIKKE KOMPETENCE (JF. AFSNIT 2) OG MED
SAMTYKKE FRA VIRKSOMHEDENS SIKKERHEDSANSVARLIGE (NÄR MASKINEN BRUGES I EN VIRKSOMHED).
| FEJL ARSAGER AFHJÆLPNINGER | ||
| Maskinen tænder ikke eller stopper og tænder ikke igen. | Mangler elektrisk spænding.. | Kontroller, at afbryderen "ON-OFF" er i positionen "ON (i)" (3).Kontroller, at el-fødekablets stik fungerer og sidder korrekt i den tilhørende kontakt.Kontroller, at eventuelt anvendte forlænger-ledninger og el-kontakten fungerer.Kontroller, at fødenettets hovedafbryder fungerer og er stillet på "ON". |
| Varmeanlæggets indgriben som følge af elektrisk overopladning og/eller kort-slutning. | Foretag proceduren beskrevet i afsnit 22. | |
| FEJL ARSAGER AFHJÆLPNINGER | ||
| Maskinen genstartes flere gange uden at bruge værktøjet. | Tab fra luft-røret, værk-tøjet eller det pneumatiske anlæg. | Kontroller, at det pneumatiske anlæg ikke er beskadiget.Kontroller, at luftrøret og værktøjet er hele og tilsluttet. |
| Der kommer ikke luft fra værktøjet. | Der er ikke længere tryk i tanken. | Tænd maskinen og vent på, at tanken lades ved at kontrollere trykket på det tilhørende manometer. |
| Ukorrekt indstilling af udgangstrykket. | Kontroller den anførte værdi på manometeret for udgangstrykket (A) er større end 0 (nul) bar. | |
| Værktøjet er beskadiget. | Kontroller, at værktøjet er helt og virker. | |
| Fald i lufttrykket i tanken. | Tab fra luft-røret, værk-tøjet eller det pneumatiske anlæg. | Kontroller, at det pneumatiske anlæg er helt.Kontroller, at luftrøret og værktøjet er helt.Kontroller, at tilslutningerne maskine-luftrør og luftrør-værktøj er korrekte.Kontroller, at kondens-udledningsventilen (B) er lukket ordentligt. |
| Sikker-hedsventilen griber ind. | Trykmåleren er defekt. | Henvend dig til en autoriseret forhandler. |
| Tab af luft fra trykmålerens ventil, når maskinen er slukket. | Tilbagehold-elsesventilen er beskidt eller slidt. | Henvend dig til en autoriseret forhandler. |
| Maskinen vibrerer og/eller støjer meget. | Mekanisk defekt. | Henvend dig til en autoriseret forhandler. |
| Hyppige igangsæt-telser og lav præstation. | Luftfiltre beskidte. | • Rengør filtrene (jf. afsnit 25). |
| W 2,0 kW 1,8 kW | AC33024 | |||||
| Forsyningsspænding/frekvens | 50 Hz 60 Hz | |||||
| 110 V 230 | V 110 V 230 | V | ||||
| Nominel styrke 1,8 kW 2,2 kW | ||||||
| Maks. tryk under brug | 10,5 bar | |||||
| Det akustiske trykniveau fra udledningen vejet som A på arbejdsstederne (Dir. 2006/42/EF) | 79,6 dB 80,5 dB | |||||
| Motoraksels rotationshastighed | 1400 rpm 1700 | rpm | ||||
| Tankens størrelse 24 lt | ||||||
| Præstation (udsuget/ydet) | 330/200 l/min 310/180 l/min | |||||
| Temperatur/ luftfugtighed | +5°C ÷ +40°C / 5% ÷ 95% | |||||
| Samlet vægt 36 Kg | 793 mm | |||||
| Størrelse (b×l×h) 477×548× | ||||||
| Motorens omdrejningsretning | Kompressoren kan anvendes med begge omdrejningsretninger | |||||
DK
31. EF-MÆRKE
EF-mærket Overensstemmelsesattest for maskinen for de grundlæggende sikkerheds- og sundhedskrav, der er fastsat i Maskindirektiv 2006/42/EF.
Den består af en klæbemærkat med et sort varmeoverført stempel, og den sidder på motorrammen.
