| Producttype | Olievrije luchtcompressor |
| Merk | Senco |
| Model | AC33024 |
| Voedingsspanning | 230 V / 50 Hz |
| Nominale stroom | 9,6 A |
| Nominaal vermogen | 2,2 kW (2,0 kW afhankelijk van versie) |
| Maximale werkdruk | 10,5 bar |
| Werkdruk | 7 tot 10 bar (automatisch aan/uit) |
| Tankinhoud | 24 liter |
| Luchtdebiet (aangezogen / afgegeven) | 330 l/min / 200 l/min |
| Toerental | 1400 tpm |
| Geluidsdrukniveau | 79,6 dB(A) (A-gewogen) |
| Totaalgewicht | 36 kg |
| Afmetingen (L × B × H) | 477 × 793 × 477 mm (ongeveer) |
| Omgevingstemperatuur bij gebruik | +5 °C tot +40 °C |
| Omgevingsvochtigheid | 5 % tot 95 % |
| Veiligheidsvoorzieningen | Veiligheidsklep (10,5 bar), drukschakelaar, thermische beveiliging (herstellend), ventilatorbeschermingsrooster |
| Dagelijks onderhoud | Condensaat uit de tank aftappen na elke werkcyclus |
| Wekelijks onderhoud | Luchtfilters reinigen, wieldruk controleren (max 2,5 bar) |
| Onderdelen | Uitsluitend originele Senco onderdelen gebruiken |
| Toegestaan gebruik | Pneumatische gereedschappen (opblaaspistolen, wassen, stralen, enz.) |
Veelgestelde vragen - AC33024 Senco
Gebruikersvragen over AC33024 Senco
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Compressor in PDF-formaat gratis! Vind uw handleiding AC33024 - Senco en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AC33024 van het merk Senco.
GEBRUIKSAANWIJZING AC33024 Senco
(Vertaling van de Oorspronkelijke Gebruiksaanwijzing)
- De instructiehandleiding is opgesteld volgens de aanwijzingen in de Richtlijn Machines 2006/42/EG, teneinde een gemakkelijk en correct begrip van de behandelde onderwerpen te garanderen aan de geautoriseerde medewerkers ten aanzien van het gebruik en het onderhoud van de machine in kwestie. Mochten bovengenoemde medewerkers iets niet begrijpen in de handleiding dan worden ze verzocht, om verkeerde interpretaties te voorkomen die de veiligheid in gevaar kunnen brengen, meteen aan de fabrikant om een correcte uitleg en verdere informatie te vragen.
- De instructiehandleiding moet op elk moment ter beschikking staan van de geautoriseerde medewerkers en altijd goed worden beheerd en bewaard in de nabijheid van de machine.
DEZE INSTRUCTIEHANDLEIDING MAAKT INTEGRAAL DEEL UIT VAN DE MACHINE EN MOET VOOR TOEKOMSTIGE REFERENTIES WORDEN BEWAARD
TOT HET MOMENT VAN VERWIJDERING VAN DE MACHINE. DE INSTRUCTIEHANDLEIDING MOET OP ELK MOMENT TER BESCHIKKING STAAN VAN DE GEAUTORISEERDE MEDEWERKERS EN ALTIJD GOED WORDEN BEHEERD EN BEWAARD IN DE NABIJHEID VAN DE MACHINE.
DE FABRIKANT WEIGERT ELKE AANSPRAKELIJKHEID VOOR SCHADE AAN PERSONEN, DIEREN EN DINGEN DIE ZIJN VEROORZAAKT DOOR NIET-NALEVING VAN DE IN DEZE INSTRUCTIEHANDLEIDING BESCHREVEN NORMEN EN WAARSCHUWINGEN.
IN GEVAL VAN VERLIES OF SLECHTE STAAT VAN DE INSTRUCTIEHANDLEIDING KUNT U EEN KOPIE AAN DE FABRIKANT OF GEAUTORISEERDE WEDERVERKOPER VRAGEN, HIERBIJ VERMELDT U IN HET BRIEFHOOFD HET MODEL EN DE REVISIE VAN DE MACHINE.
DEZE INSTRUCTIEHANDLEIDING IS EEN WEERSPIEGELING VAN DE HUIDIGE STAAT VAN DE TECHNIEK OP HET MOMENT VAN HET IN DE HANDEL BRENGEN VAN DE MACHINE EN KAN NIET ALS ONJUIST WORDEN BESCHOUWD, MAAR ZIJ KAN OP BASIS VAN NIEUWE ERVARINGEN OP EEN LATER MOMENT WORDEN BIJGEWERKT.
HET IS VERPLICHT DEZE INSTRUCTIEHANDLEIDING TEGELIJK MET DE MACHINE AF TE GEVEN WANNEER DE LAATSTE AAN EEN ANDERE GEBRUIKER WORDT AFGESTAAN.
2. DOELGROEP
- Deze instructiehandleiding is uitsluitend bestemd voor geautoriseerde medewerkers op basis van de specifieke vaktechnische bevoegdheden die voor het soort interventie zijn vereist.
- De hieronder vermelde symbolen zijn aan het begin van de paragrafen geplaatst om aan te geven voor welke medewerkers het behandelde onderwerp is bestemd.
DE GEAUTORISEERDE MEDEWERKERS MOGEN AAN DE MACHINE ALLEEN INTERVENTIES UITVOEREN WAARVOOR ZIJ SPECIFIEK BEVOEGD ZIJN. DE GEAUTORISEERDE MEDEWERKERS MOETEN,
ALVORENS ENIGE INTERVENTIE AAN DE MACHINE UIT TE VOEREN, ZICH ERVAN VERZEKEREN IN HET VOLLE BEZIT VAN DE PSYCHO-FYSIEKE VERMOGENS TE ZIJN, ZODANIG DAT ALTIJD AAN DE VEILIGHEIDSVOORWAARDEN WORDT VOLDAAN.
MACHINEBESTUURDER: is een persoon van 18 of ouder (privégebruiker of werknemer die conform de gezondheids- en veiligheidsvoorschriften voor op de werkvoer die het land van gebruik van toepassing zijn de machine uitsluitend mag inschakelen, gebruiken en uitschakelen conform de aanwijzingen en die de voorziene persoonlijke besch smiddelen benut..
is een gekwalificeerd technicus, bevoegd tot het uitvoeren van uitsluitend interventies aan de mechanische/pneumatische delen ter verrichting van
afstellingen, onderhoud en/of reparaties, eventueel zonder beveiliging met de absolute naleving van de hier vermelde instructies of andere door de fabrikant verschafte specifieke documenten, uitgerust met de voorgeschreven persoonlijke beschermingsmiddelen.
ELEKTROTECHNICUS: is een gekwalificeerd technicus, bevoegd tot het uitvoeren van uitsluitend interventies aan de elektrische apparatuur ter verrichting van afstellingen, onderhoud en/of reparaties, eventueel in aanwezigheid van elektrische en zonder beveiliging met de absolute naleving van vermelde instructies of andere door de fabrikant vers specifieke documenten, uitgerust met de voorgeschrPersoonlijke beschermingsmiddelen.
VERANTWOORDELIJKE VOOR DE VEILIG- HEID VAN DE ONDERNEMING: is een door de
werkgever aangewezen gekwalificeerd monteur (indien de machine wordt gebruikt in een bedrijfsomgeving) die in het bezit is van de vaktech vereisten voor de geldende normen ten aanzien va veiligheid en gezondheid van de medewerkers op
MONTEUR VAN DE FABRIKANT: is een door de fabrikant en/of geautoriseerd wederverkoper ter beschikking gesteld gekwalificeerd monteur om de gevraagde technische assistentie te verlenen, gewoon en buitengewoon onderhoud uit te voeren en handelingen die hier niet zijn vermeld die een speci van de machine vergen, uitgerust met de voorgesch persoonlijke beschermingsmiddelen.

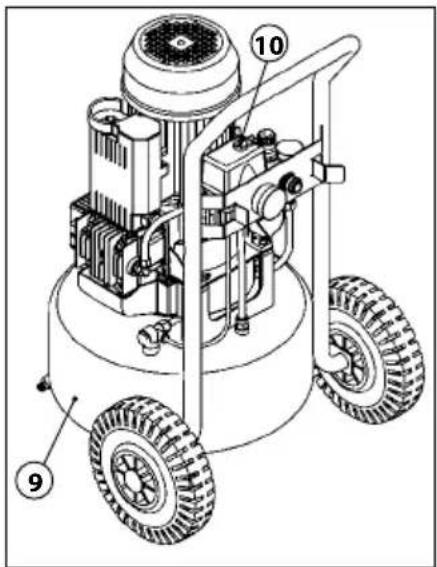

3. STATUS «MACHINE UIT»
Alvorens enige afstelling of onderhoud aan de machine te verrichten is het verplicht :
1) De elektrische voeding uit te schakelen door ervoor te zorgen dat de ON-OFF schakelaar in de positie
OFF (0) staat (10).
2) De elektrische voedingskabel uit het contact te halen en in de nabijheid van de machine te bewaren.
3) Het vat te legen (9) (afwezigheid van druk).
Industrieel, ambachtelijk en particulier.
GEBRUIKSLOCATIE
Voldoende verlichte en geventileerde gesloten ruimten met een temperatuur en vochtigheid van de omgevingslucht die zijn vermeld onder par. 30, vallend binnen de geldende wettelijke bepalingen ten aanzien van veiligheid en gezondheid op de werkplek in het land van gebruik. De machine moet op een vlak steunen zodat de stabiliteit wordt gegarandeerd in verhouding tot de massa en de afmetingen (zie par. 30)
LET OP!
DE MACHINE MOET BUITEN HET BEREIK VAN KINDEREN WORDEN GEPLAATST.
USO PREVISTO
Luchtcompressor (zonder olie) voor het gebruik van geschikt pneumatisch gereedschap conform de geldende normen (Bijv.: pistolen voor het blazen, opblazen, lakken of zandstralen, etc.)
MACHINE MEDEWERKERS
Een geautoriseerde medewerker in bezit van de vaktechnische vereisten beschreven in par. 2.
5. REDELIJKERWIJS TE VOORZIEN ONJUIST GEBRUIK
De machine is uitsluitend ontworpen en vervaardigd voor de gebruiksbestemming vermeld in par. 4, daarom is elk ander soort toepassing of gebruik absoluut verboden, teneinde op elk moment de veiligheid van de geautoriseerde medewerkers en de efficiëntie van de machine te garanderen.
DE INGEBRUIKSTELLING VAN DE MACHINE IS ABSOLUUT VERBODEN IN EEN OMGEVING MET EEN POTENTIEEL EXPLOSIEVE ATMOSFEER EN/OF IN DE ZIGHEID VAN BRANDBAAR STOF (BIJV.: HOUTSTOF, UIKERS EN GRAAN).
HET IS STRIKT VERBODEN DE MACHINE TE GEBRUIKEN IN OMGEVINGEN WAAR VAST STOF OF SCHURENDE DEELTJES AANWEZIG ZIJN.
GEVAAR VAN BRANDWONDEN DOOR TOEVALLIG CONTACT MET DE BICILINDRISCHE POMPGROEP EN ELEKTROMOTOR. LET OP, ER BESTAAT EEN RESTRISICO (ZIE PAR. 16).
HET IS VERPLICHT DE MACHINE TE GEBRUIKEN MET INACHT-NEMING VAN DE GELDENDE WETGEVING IN HET LAND VAN GEBRUIK INZAKE DE UITSTOOT (GELUID).
HET IS VERPLICHT TIJDENS HET GEBRUIK ER CONSTANT VOOR TE WAKEN DAT ER GEEN ONGEAUTORISEERDE PERSONEN IN DE BUURT VAN DE MACHINE KOMEN.
HET IS VERPLICHT DE MACHINE BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
HET GEBRUIK EN TOEPASSING VAN DE MACHINE VOOR ONEIGENLIJK GEBRUIK, ANDERS DAN BEOOGD, IS ABSOLUUT VERBODEN (PAR. 4).
HET GEBRUIK VAN LUCHTSLANGEN (VERLENGSTUKKEN), KOPPELSTUKKEN, EN NIET GESCHIKT GEREEDSCHAP EN/OF GEREEDSCHAP DAT NIET CONFORM DE GELDENDE NORMEN IS, IS ABSOLUUT VERBODEN.
HET IS ABSOLUUT VERBODEN DE MACHINE OP TE HEFFEN MET KRANEN EN OF HEFTRUCKS.
HET IS ABSOLUUT VERBODEN PERSLUCHTSTRALEN TE RICHTEN OP PERSONEN EN/OF DIEREN.
HET IS ABSOLUUT VERBODEN DE MACHINE TE GEBRUIKEN VOOR HET TRANSPORT EN/OF OPHEFFING VAN PERSONEN, DIEREN EN DINGEN.
HET IS ABSOLUUT VERBODEN DE MACHINE TE BESTIJGEN.
HET IS ABSOLUUT VERBODEN DE MACHINE MET ONGEACHT WAT VOOR MIDDEL EN/OF VOERTUIG VOORT TE TREKKEN.
HET IS ABSOLUUT VERBODEN DE MACHINE HANDMATIG TE VERPLAATSEN OP STEILE HELLINGEN.

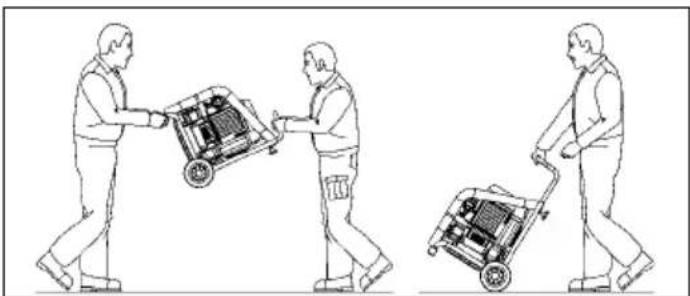

6. TRANSPORT EN BEHANDELING VAN DE MACHINE
De machine mag handmatig door twee medewerkers worden getransporteerd door deze bij de voet vast te pakken (A) en bij het handvat (B) of handmatig worden verplaatst door een medewerker middels het handvat (C) en de wielen (D) waarmee zij is uitgerust.
DE MACHINE MOET DOOR TWEE MEDEWERKERS WORDEN GETRANSPORTEERD MET INACHTNEMING VAN DE NORMEN T.A.V. DE "HANDMATIGE
VERPLAATSING VAN LADINGEN" WAARBIJ ONGUNSTIGE ERGONOMISCHE CONDITIES MOET WORDEN VERMEDEN DAAR DEZE HET RISICO OP LETSEL AAN DE LENDENEN MET ZICH MEEBRENGEN.
De machine is door de fabrikant verpakt in een kartonnen doos met twee handvaten en deze bevat 1 machine en 1 instructie- en onderhoudshandleiding.
8. UITPAKKEN
Plaats de verpakking eerst op de grond op een vlakke ondergrond, noodzakelijk voor de stabiliteit, en haal u de machine uit de verpakking met inachtneming van de aanwijzingen in par. 6.
HET WORDT AANBEVOLEN DE VERPAKKING AF TE VOEREN VOLGENS DE DIVERSE SOORTEN MATERIALEN MET STRICTE INACHTNEMING VAN DE
De machine moet worden gebruikt op een werkplek die de in par. 4 beschreven karakteristieken heeft, geplaatst op een vlakke vloer die de stabiliteit garandeert in rekening houdend met de massa en de afmetingen (zie par. 30).
OM AAN DE GEAUTORISEERDE MEDEWERKERS DE MOGELIKHEID TE GARANDEREN OM IN VEILIGHEID TE WERKEN, WORDT AANGERADEN DE MACHINE TE
PLAATSEN OP EEN MIN. AFSTAND VAN 1 M. VAN ANDERE OBJECTEN EN/OF MET EEN VRIJE OMTREK VAN 1 m.
10. OPSLAG
- Wanneer de machine gedurende een lange tijd niet wordt gebruikt, moet deze in een veilige omgeving worden opgeslagen, met geschikte temperatuur en vochtigheidsgraad en beschermd tegen stof.
- Het wordt aangeraden, alvorens de machine op te slaan, de condens uit het luchtvat af te voeren.
De machine kan op het elektriciteitsnet worden aangesloten door de stekker van de voedingskabel in het contact te steken.
HET ELEKTRISCHE VOEDINGSNET WAAROP DE MACHINE WORDT AANGESLOTEN MOET CONFORM DE VEREISTEN ZIJN DIE DE GELDENDE WETGEVING
VOORZIET IN HET LAND VAN GEBRUIK, HET MOET VOLDOEN AAN DE IN PAR. 2 VERMELDE TECHNISCHE KARAKTERISTIEKEN EN VOORZIEN ZIJN VAN EEN ADEQUATE "AARDING-SINSTALLATIE".
ELK TYPE GEBRUIKT ELEKTRISCH MATERIAAL VOOR DE AANSLUITING MOET GESCHIKT ZIJN VOOR HET GEBRUIK, "CE" GEMARKEERD ZIJN MITS ONDERWORPEN AAN DE RICHTLIJN LAAGSPANNING 2006/95/EG EN CONFORM ZIJN AAN DE VEREISTEN VAN DE GELDENDE NORMEN IN HET LAND VAN GEBRUIK VAN DE MACHINE.
NIET-NALEVING VAN DE HIERBOVEN BESCHREVEN WAAR-SCHUWINGEN KAN ONHERSTELBARE SCHADE AAN DE ELEKTRISCHE INSTALLATIE VAN DE MACHINE TOEBRENGEN EN DIENTENGEVOLGE DE GARANTIE DOEN KOMEN TE VERVALLEN.
DE FABRIKANT WEIGERT ELKE AANSPRAKELIJKHEID VOOR DEFECTEN OF AFWIJKINGEN AAN DE MACHINE VERO- ORZAAKT DOOR SCHOMMELINGEN VAN ELEKTRISCHE SPANNING BUITEN DE DOOR DE DISTRIBUTEUR VOORZIENE SPELING (SPANNING ±10%, FREQUENTIE ±2%).
INDIEN NODIG IS HET VERPLICHT DE MACHINE UITSLUITEND AAN TE SLUITEN OP GENERATOREN VAN ELEKRISCHE STROOM MET EEN GROTER VERMOGEN DAN HET GEIN-STALLEERDE ELEKTRISCHE VERMOGEN (ZIE PAR. 30), OM DE ABSORPTIEPIEK BIJ HET OPSTARTEN OP TE VANGEN.

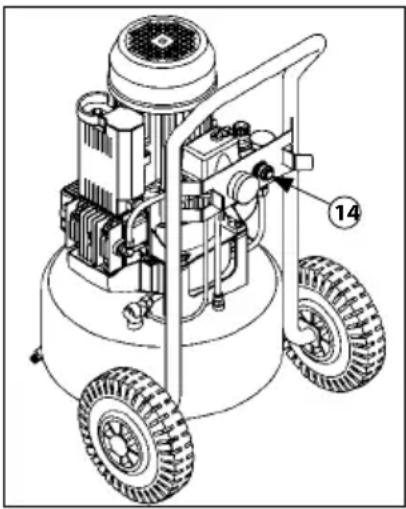

12. AANSLUITING VAN DE LUCHTSLANG (VERLENGING) EN VAN DE GEREEDSCHAPPEN
1) Sluit het gereedschap op de luchtslang (verlenging) aan.
2) Sluit de luchtslang (verlenging) aan op de snelafsluiter output lucht van de machine (rif. 14).
DE FABRIKANT WEIGERT ELKE AANSPRAKELIJKHEID VOOR SCHADE AAN PERSONEN, DIEREN EN DINGEN DIE ZIJN VEROORZAAKT DOOR NIET-NALEVING VAN
DE HIERBOVEN BESCHREVEN WAARSCHUWINGEN.
HET IS VERPLICHT LUCHTSLANGEN (VERLENGSTUKKEN), KOPPELSTUKKEN EN GEREEDSCHAP TE GEBRUIKEN DIE CONFORM ZIJN AAN WAT IS VOORGESCHREVEN DOOR DE RESPECTIEVE FABRIKANTEN VERSTREKTE INSTRUCTIE-HANDLEIDINGEN.
HET GEBRUIK VAN LUCHTSLANGEN (VERLENGSTUKKEN), KOPPELSTUKKEN, EN NIET GESCHIKT GEREEDSCHAP EN/OF GEREEDSCHAP DAT NIET CONFORM DE GELDENDE NORMEN IS, IS ABSOLUUT VERBODEN.
1) VEILIGHEIDSKLEP (4): is een gecertificeerde veiligheidsklep (geijkt op 10,5 bar), geïnstalleerd op de pneumatische installatie onder de pressostaat. Hij dient voor de afvoer van de overdruk van de installatie indien de pressostaat, vanwege eventuele afwijkingen, niet functineert. De aanwending van de veiligheidsklep verplicht de medewerker tot het uitzetten van de machine en vereist de interventie van de technici.
2) PRESSOSTAAT (8): is een elektro-pneumatisch apparaat (geijkt op min. 7 bar, max. 10 bar) gernstalleerd op de pneumatische installatie. Hij zorgt voor het automatisch opstarten van de machine wanneer de bedrijfsdruk tot 7 bar daalt en voor automatische uitschakeling wanneer de bedrijfsdruk de 10 bar bereikt.
3) VAST BESCHERMINGSROOSTER VAN DE KOELVENTILATOR (17): is een vaste beveiliging bestaande uit een plastic rooster met schroeven bevestigd op de pomp- en bicilindrische groep. Hij voorkomt toevallig contact met de werkende koelventilator.
4) ZELFHERSTELLENDE THERMISCHE ZEKERING (12): is een thermische beveiliging geinstalleerd op de elektrische installatie, hij zet de elektromotor stil in geval van overbelasting van stroom en/of kortsluiting. De reset kan worden gedaan met de betreffende knop (A).
5) MANOMETER VATDRUK (6): is een meetapparaat geïstalleerd op het vat van de machine. Hij geeft de druk weer van de perslucht in het vat.
6) MANOMETER OUTPUTDRUK (7): is een meetinstrument geinstalleerd op de pneumatische installatie van de machine vòór de snelafsluiter output lucht. Hij is afstelbaar middels de speciale drukregelaar (0 - 10 bar) (13).
HET IS VERPLICHT CONSTANT DE GOEDE WERKING VAN DE BEVEILIGINGSAPPARATUUR IN DE MACHINE TE CONTROLLEREN.
De gebruikte veiligheidsmarkering bestaat uit een sticker die op de buitenkant vari de machine is geplakt.
Betekenis van de tekens:
① Gevaar elektrische stroom.
② Gevaar automatisch opstarten.
③ Gevaar hoge tem peratuur.
④ Verplichting lezen instructies.
⑤ Verplichting afnemen spanning.
⑥ Verplichting beschermen gehoor.
⑦ Gewaarborgd geluidsvermogensniveau.
HET IS VERPLICHT DE VEILIGHEIDSMARKERING SCHOON TE HOUDEN OM EEN GOEDE ZICHTBAAR- HEID TE GARANDEREN.
HET IS VERPLICHT VEILIGHEIDSMARKERING DIE IN SLECHTE STAAT VERKEERT TE VERVANGEN, VRAAG DIT AAN DE FABRIKANT ENIOF AAN DE GEAUTORISEERDE WEDERVER-KOPER.
HET IS ABSOLUUT VERBODEN DE VEILIGHEIDSMARKERING OP DE MACHINE TE VERWIJDEREN EN/OF TE BESCHADIGEN.
15. PERSOONLIJKE BESCHERMINGSMIDDELEN (PBM)
HET IS VERPLICHT DE DOOR DE FABRIKANT VOORGESCHREVEN PBM TE GEBRUIKEN.
HET IS VERPLICHT DAT DE GEAUTORISEERDE MEDEWERKERS DE PBM GEBRUIKEN, AFHANKELIJK VAN HET TYPE WERKZAAMHEDEN DIE DOOR DE FABRIKANTEN VAN DE GEBRUIKTE GEREEDSCHAPPEN WORDEN VOORGESCHREVEN.
HET IS DE GEAUTORISEERDE MEDEWERKERS VERBODEN KLEDING TE DRAGEN DIE KAN BLIJVEN VASTZITTEN IN DE MACHINE.
| TEKEN VERPLICHTEBPM | SOORT TOEPASSING | |
 | Bescherming van de handen (hittebestendige handschoenen) | Wanneer onder-houdswerkzaamheden nodig zijn zonder te wachten dat de elektromotor en de bicilindrische pompgroep afkoelen. |
 | Bescherming van het gehoor (hoofdtelefoon) | Tijdens alle bewerkings-fasen. |
 | Bescherming van de voeten (schoenen met versterkte neus) | Tijdens het transport van de machine. |
16. RESTRISICO'S
Mededeling aan de geautoriseerde medewerkers: hoewel de fabrikant alle mogelijke technisch-constructieve middelen heeft toegepast om de machine veilig te maken, blijft er een potentieel restrisico aanwezig.
| RESTRISICO'S | Gevaar op brandwonden door toevallig contact met de bicilindrische pomp-groep en elektromotor. |
| ERNST VAN DE SCHADE | Licht letsel (normaliter te genezen). |
| BLOOTSTELLING | Er kan blootstelhng zijn indien de medewerker beslist vrijwillig een onjuiste en verboden handeling te verrichten. |
| WAARSCHIJNLI-JKHEID | Laag en toevallig. |
| FASE WAARIN HET RISICO AANWEZIG IS | Bedrijf. |
| TOEGEPASTE MAATREGELEN | Veiligheidsmarkering (zie par. 14). Het gebruik van persoonlijke beschermingsmiddelen (PBM) is verplicht (zie par. 15) en/of wachten of de afkoeling van de machine. |

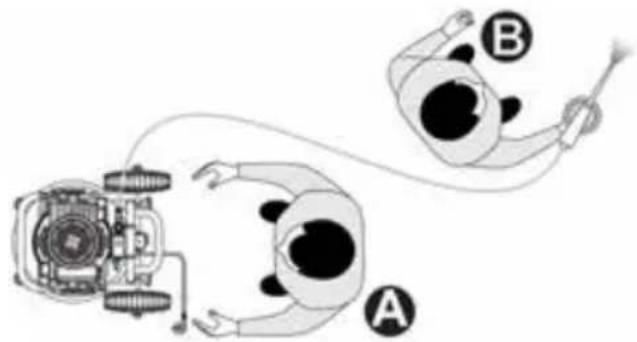

17. DE BEDIENINGSPLAATSEN VAN DE GEAUTORISEERDE MEDEWERKERS
PLAATS A: op de voorzijde van de machine bij de bedieningsapparatuur om de compressor aan en uit te zetten, om het gereedschap aan en af te koppelen, om de manometer af te lezen en de druk af te stellen, voor eventuele reiniging of vervanging van het luchtfilter en het openen of sluiten van de condensafvoerklep.
PLAATS B: in werkpositie om de juiste bewerking uit te voeren voor het gebruikte type gereedschap (bijv.: lakken etc.).

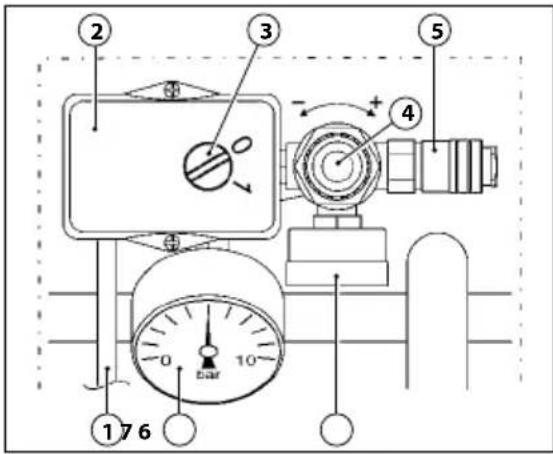

① Elektrische voedingskabel
2Pressostaat
3 ON-OFF schakelaar
4 Drukregelaar output
⑤ Kraan snelle luchtaflaat
⑥ Drukmeter uitvoerdruk
⑦ Drukmeter druk tank
- Zorg er voor dat er geen ongeautoriseerde personen in de nabijheid van de machine zijn.
- Zorg er voor dat de veiligheidsinrichtingen compleet zijn en correct geinstalleerd en werkend (zie par. 13).
- Zorg er voor dat de machine correct is geplaatst (zie par. 9).
- Zorg er voor dat de ON-OFF schakelaar in positie OFF (0) staat (zie par. 18).

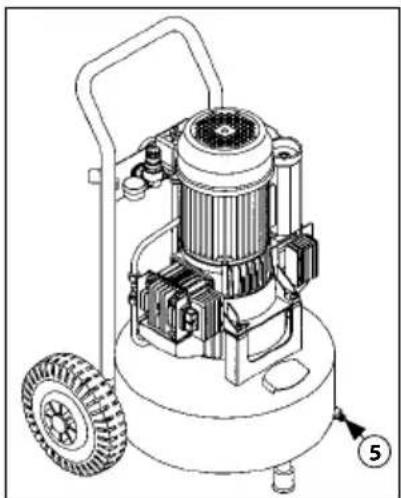

- Zorg er voor dat de condensafvoerklep gesloten is (5).
- Gebruik de verplichte persoonlijke beschermingsmiddelen (PBM) (zie par. 15).
- Zorg er voor dat u in zijn geheel deze instructiehandleiding hebt gelezen en begrepen.
20. INSCHAKELING VAN DE MACHINE
GEVAAR OP BRANDWONDEN DOOR TOEVALLIG CONTACT MET DE BICILINDRISCHE POMPGROEP EN ELEKTROMOTOR. LET OP: ER IS EEN RESTRISICO (ZIE
PAR. 16).
DE FABRIKANT WEIGERT ELKE AANSPRAKELIJKHEID VOOR SCHADE AAN PERSONEN, DIEREN EN DINGEN DIE ZIJN VEROORZAAKT DOOR NIET-NALEVING VAN DE IN DEZE INSTRUCTIEHANDLEIDING BESCHREVEN NORMEN EN WAARSCHUWINGEN.
DE FABRIKANT WEIGERT ELKE AANSPRAKELIJKHEID OP HET EINDRESULTAAT VAN DE BEWERKING VOOR ZOVER DEZE UITSLUITEND AFHANGT VAN HET TYPE GEBRUIKTE GEREEDSCHAP EN DE PROFESSIONELE VAARDIGHEID VAN DE GEAUTORISEERDE MEDEWERKERS.
DE GEAUTORISEERDE MEDEWERKERS.MOGEN DE MACHINE ALLEEN INSCHAKELEN NA DE CONTROLES BESCHREVEN IN PAR. 19 TE HEBBEN VERRICHT.
DE BEVOEGDE MACHINEBEDIENERS MOETEN DEZE HANDLEIDING DOORLEZEN EN BEGRIJPEN VOOR ZE DE MACHINE GEBRUIKEN.
ONBEVOEGDE PERSONEN MOETEN TIJDENS HET GEBRUIK DE MACHINE BUITEN BEREIK VAN DE MACHINE WORDEN GEHOUDEN.
DE BEVOEGDE MACHINEBEDIENERS MOGEN DE MACHINE TIJDENS DE FUNCTIONERING EN HET ONDERHOUD NIET ONBEWAAKT ACHTERLATEN.
1) Sluit de machine aan op het elektriciteitsnet met de stekker van de voedingskabel (1).

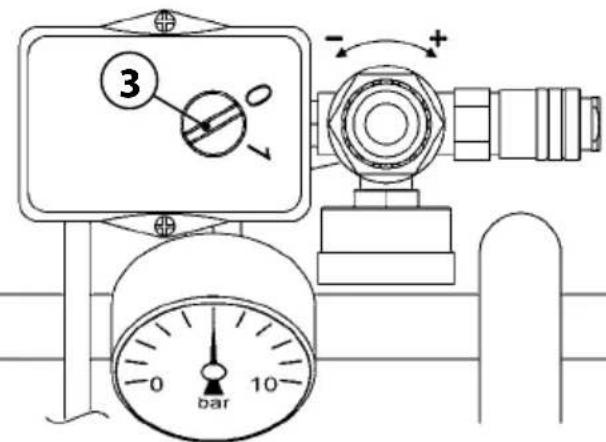

2) Schakel de machine in door de ON-OFF schakelaar (3) in positie ON (I) te zetten (de machine functioneert totdat deze de max. bedrijfsdruk van 10 bar bereikt, daarna schakelt hij automatisch uit).
3) Stel de output druk af met de betreffende regelaar (4), afhankelijk van het gebruikte gereedschap en het type bewerking. Controleer de druk op de betreffende manometer (6).
HET IS VERBODEN DE OUTPUT DRUKREGELAAR TE DRAAIEN TOT VOORBIJ DE AANSLAG (4), OM BESCHADIGING VAN HET MEMBRAAN TE
VERMIJDEN.
4) Sluit het gereedschap aan op de luchtslang (verlenging).
5) Sluit de luchtslang (verlenging) aan op de snelafsluiter output lucht van de machine (5).
HET IS VERPLICHT LUCHTSLANGEN (VERLENGSTUKKEN), KOPPELSTUKKEN EN GEREEDSCHAP TE GEBRUIKEN DIE CONFORM ZIJN AAN WAT IS
VOORGESCHREVEN IN DE DOOR DE RESPECTIEVE FABRIKANTEN VERSTREKTE INSTRUCTIEHANDLEIDINGEN.
HET GEBRUIK VAN LUCHTSLANGEN (VERLENGSTUKKEN), KOPPELSTUKKEN, EN NIET GESCHIKT GEREEDSCHAP ENIOF GEREEDSCHAP DAT NIET CONFORM DE GELDENDE NORMEN IS, IS ABSOLUUT VERBODEN.
6) Voer de bewerking uit (de machine schakelt weer automatisch in wanneer de bedrijfsdruk daalt onder de 7 bar).
7) Schakel de machine uit na afloop van de bewerking zoals beschreven in par. 21.
21. UITSCHAKELING VAN DE MACHINE
Voer aan het einde van de arbeidscyclus de uitschakeling van de machine als volgt uit:
1) Schakel de machine uit door de ON-OFF schakelaar (3) in positie OFF (0) te zetten.
2) Sluit de machine af van het elektriciteitsnet door de elektr. voedingskabel (1) uit het contati te halen.
3) Koppel het gereedschap los van de luchtslang (vedenging).
4) Koppel luchtslang (verlenging) los van de snelafsluiter output lucht (5) van de machine.

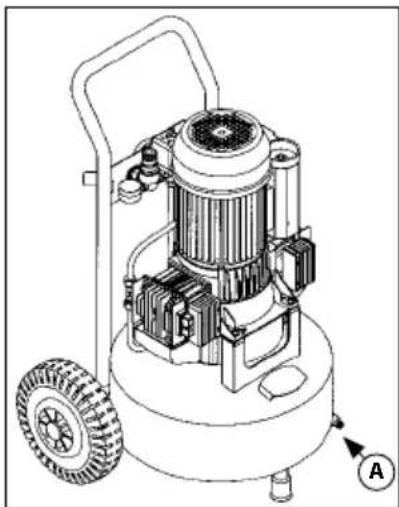

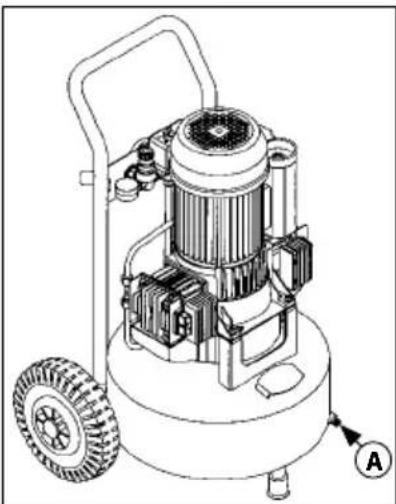

5) Voer de condens af uit het vat alleen bij einde arbeidscyclus (A).
Indien zich een overbelasting van stroom en/of kortsluiting voordoet in de elektrische installatie van de machine, zet de zelfherstellende thermische zekering de elektromotor stil. Ga voor het resetten als volgt te werk:
1) Zet de ON-OFF schakelaar (3) in de OFF (0) positie.

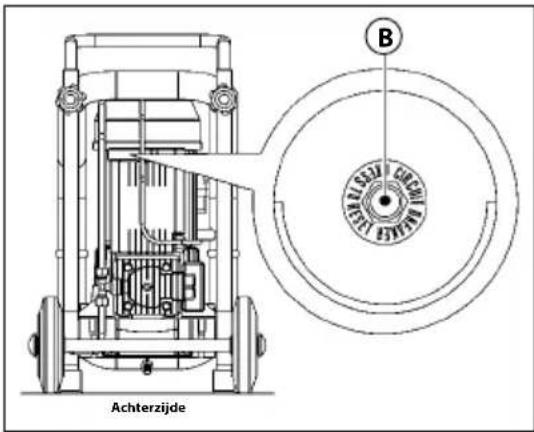

2) Druk op de knop van de zelfherstellende thermische zekering (B).
3) Wacht enige minuten alvorens de machine opnieuw te starten.
ALS NA DE RESET DE MACHINE NIET OPNIEUW OPSTART, MOET DE MEDEWERKER DE TECHNICUS ENIOF DE GEAUTORISEERDE WEDERVERKOPER
INSCHAKELEN VOOR EEN INTERVENTIE.
23. NOODSTOP
De noodstop van de machine kan worden verricht door de ON-OFF schakelaar (3) in de OFF (0) positie te zetten.
Om situaties van naderend of nabij gevaar te vermijden moeten de geautoriseerde medewerkers de volgende handelingen uitvoeren:
1) DE ON-OFF SCHAKELAAR (3) TIJDIG IN DE OFF (0) POSI-TIE ZETTEN.
2) DE NOODSTOP ONMIDDELLIJK SIGNALEREN AAN DE "VERANTWOORDELIJKE VOOR DE VEILIGHEID" (INDIEN DE MACHINE IN EEN BEDRIJFSOMGEVING WORDT GEBRUIKT).
24. INSCHAKELING NA EEN NOODSTOP
Alleen en uitsluitend nadat de oorzaken van de noodstop zijn verholpen en met aandacht is vastgesteld dat deze geen schede en/of storingen aan de machine hebben veroorzaakt, mag met toestemming van de "verantwoordelijke voor de veiligheid" (indien de machine in een bedrijfsomgeving wordt gebruikt) de machine als beschreven in par. 20 weer worden ingeschakeld.
25. GEWOON ONDERHOUD
Dit is het geheel van activiteiten gericht op het in stand houden van de gebruiks- en functioneringscondities van de machine, middels verschillende soorten interventies (afstellingen, visuele controles, reiniging van luchtfilters etc...) uitgevoerd door de geautoriseerde technicus met een vastgestelde frequentie.
DE GEAUTORISEERDE MEDEWERKERS MOGEN UITSLUITEND HANDELINGEN UITVOEREN WAARTOE ZIJ SPECIFIEK BEVOEGD ZIJN (ZIE PAR. 2) EN MET DE EMMING VAN DE VERANTWOORDELIJKE VOOR DE HEID VAN HET BEDRIJF (INDIEN DE MACHINE IN EEN IFSOMGEVING WORDT GEBRUIKT).
HET IS DE GEAUTORISEERDE MEDEWERKERS VERBODEN DE MACHINE ONBEHEERD TE LATEN TIJDENS HET FUNCTIONEREN EN HET ONDERHOUD.
| TABEL GEWOON ONDERHOUD | ||
| FREQUENTIE | OBJECT VAN INTERVENTIE | TYPE INTERVENTIE |
| ELKE DAG Veiligheidsinrichtingen. | Er voor zorgen dat ze compleet zijn, correct gernstalleerd en functionerend. | |
| Kabel en stekker van elektrischevolding. | ||
| Vat. Rust aan het einde van elke arbeidscyclus de machine op de grond en voer de condens af uit het vat door de condensafvoerklep (A). | ||
| ELKE WEEK | Wielen. Controle van de druk van de wielen. Blaas ze eventueel op met perslucht tot max. 2,5 bar. | |
| Luchtfilters (2 stuks). | Draai de schroeven los (1).Verwijder afdekklep (2).Verwijder het filter (3) en reinig het met perslucht.Hermonteer de afdekklep op juiste wijze.N.B.: VERVANG INDIEN ER STERKE SLIJTAGE IS OPGE-TREDEN. | |
Dit is het geheel van activiteiten gericht op het in stand houden van de gebruiks- en functioneringscondities van de machine, middels verschillende soorten interventies (afstellingen, vervangingen etc...) uitsluitend uitgevoerd door technici van de fabrikant met een vastgestelde frequentie of in geval van defecten of slijtage.
HET IS VERPLICHT VOOR ELKE INTERVENTIE VAN BUITENGEWOON ONDERHOUD DE TECHNISCHE ASSISTENTIE OF DE GEAUTORISEERDE WEDERVER IN TE SCHAKELEN.
27. BUITENGEBRUIKSTELLING
Voor het slopen van de machine dient u zich aan de voorschriften van de geldende normen te houden.
Scheid de verschillende onderdelen van de machine van elkaar naargelang de soorten constructiemateriaal (plastic, koper, ijzer, etc.).
28. WISSELSTUKKEN
HET IS VERPLICHT VOOR ELKE INTERVENTIE VAN BUITENGEWOON ONDERHOUD DE TECHNISCHE ASSISTENTIE OF DE GEAUTORISEERDE WEDERVER IN TE SCHAKELEN.
HET IS ABSOLUUT VERBODEN ENIC ONDERDEEL TE VERVANGEN MET NIET ORIGINELE WISSELSTUKKEN.
29. STORINGEN - OORZAKEN - OPLOSSINGEN
In de onderstaande tabel wordt een aantal situaties beschreven die zich kunnen voordoen tijdens het gebruik van de machine.
DE GEAUTORISEERDE MEDEWERKERS MOGEN ALLEEN INTERVENTIES UITVOEREN AAN DE MACHINE WAARVOOR ZIJ SPECIFIEK BEVOEGD ZIJN (ZIE PAR. 2)
EN MET DE TOESTEMMING VAN DE VERANTWOORDELIJKE VOOR DE VEILIGHEID VAN HET BEDRIJF (INDIEN DE MACHINE IN EEN BEDRIJFSOMGEVING WORDT GEBRUIKT).
| STORINGEN OORZAKEN OPLOSSINGEN | ||
| De machine gaat niet aan of schakelt uit en schakelt niet opnieuw in. | Geen elektrische voeding. | • Controleer dat de ON-OFF schakelaar in de ON (I) positie staat (3).• Controleer dat de stekker vari de elektrische voedingskabel werkt en correct in het contacti is gestoken.• Controleer dat eventuele verlengstukken en de stroomaansluiting werken.• Controleer dat de hoofdschakelaar van het elektriciteitsnet werkt en in de ON positie staat. |
| Interventie van de zelf-herstellende thermische zekeringwegens overbelasting van stroom en/of kortsluiting. | • Voer de procedure beschreven in par. 22 uit. | |
| STORINGEN OORZAKEN OPLOSSINGEN | ||
| De machine schakelt meerdere ke-ren opnieuw in zonder het gebruik van het gereed-schap. | Lekkage uit luchtslang, uit het gereed-schap of uit de pneumatische installatie. | • Controleer dat de pneumatische instal-latie geen schade heeft opgelopen.• Controleer de verbindingen van de luchtslang en van het gereedschap en de volledigheid ervan. |
| Er komt geen lucht uit het gereedschap. | Het vat staat niet onder druk. | • Schakel de machine in en wacht op het vullen van het vat door de druk op de betreffende manometer te controleren.. |

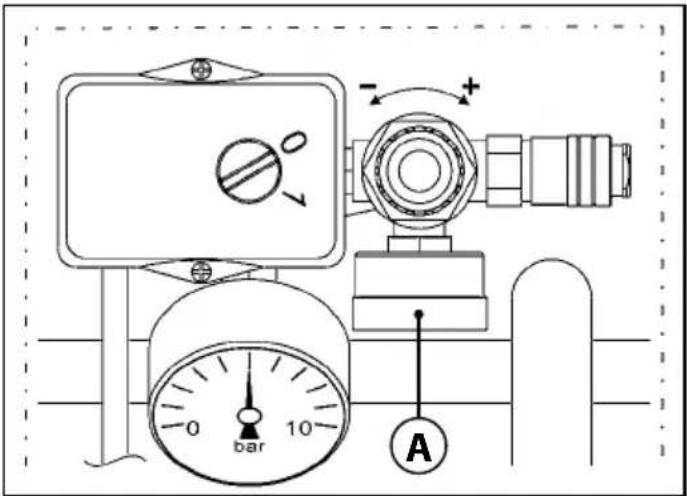

| Foute afstelling van de output druk. | • Controleer dat de waarde aangegeven op de manometer druk output (A) hoger is dan O (nul) bar. | |
| Het gereedschap is beschadigd. | • Controleer het gereedschap op volledigheid en efficiéntie. | |
| Interventie van de veilig-heidsklep. | Lekkage uit luchtslang, uit het gereedschap of uit de pneumatische installatie. | • Controleer de pneumatische installatie op volledigheid.• Controleer de luchtslang en het gereedschap op volledigheid.• Controleer dat de verbindingen machine-luchtslang en luchtslang-gereedschap correct zijn.• Controleer dat de condensafvoerklep (B) goed is gesloten. |
| Luchtverlies uit de klep van de pres-sostaat bij stilstaande machine. | Pressostaat is stuk. | • Wend u zich tot een geautoriseerd wed-erverkoper. |
| De machine trilt en/of maakt veel lawaai. | Terugslagkep is vuil of versleten. | • Wend u zich tot een geautoriseerd wed-erverkoper. |
| Frequent opstarten en laag rende-ment. | Mechanische breuk. | • Wend u zich tot een geautoriseerd wed-erverkoper. |
| Hyppige igangsæt-telser og lav præstation | Luchtfilters zijn vuil. | • Voer een reiniging van de filters uit (zie par.25). |
| 2,2 kW 2,0 kW 1,8 kW | AC33024 | |||||
| Voedingsspanning / Frequentie | 50 Hz 60 Hz | |||||
| 110 V 230 | V 110 V 230 | V | ||||
| Nominaal vermogen 1,8 kW | ||||||
| Max. bedrijfsdruk | 10,5 bar | |||||
| Niveau akoestische druk van de emissie beoordeeld op A op de werkplekken (Richtlijn 2006/42/EG) | 1400 rpm 1700 rpm | 79,6 dB 80,5 dB | ||||
| Rotatiesnelheid motoras | ||||||
| Inhoud vat 24 lt | ||||||
| Rendement (inlaat / uitlaat) | 330/200 l/min 310/180 l/min | |||||
| Temperatuur/ luchtvochtigheid omgeving | +5°C ÷ +40°C / 5% ÷ 95% | |||||
| Totale massa 36 Kg | ×793 mm | |||||
| Afmeting (B×L×H) 477×548 | ||||||
| Draairichting motor De compressor kan in beide draairichtingen gebruikt worden | ||||||

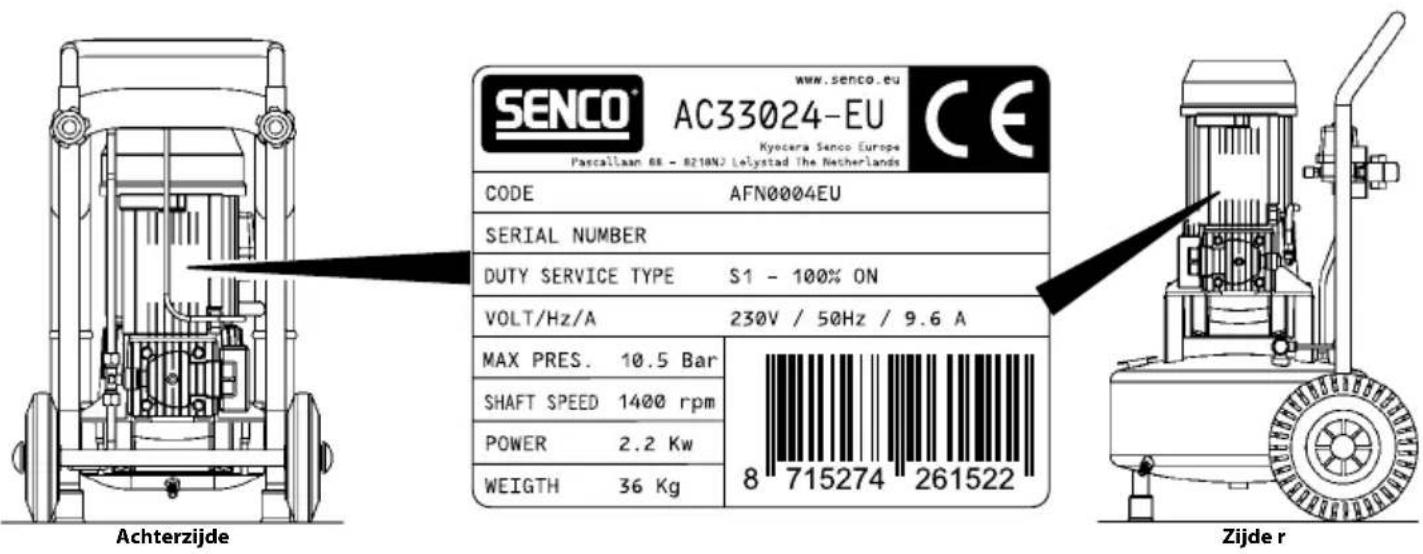

31. EC-MARKERING
De CE-markering is het bewijs van de conformiteit van de machine aan de essentiële veiligheids- en gezondheidsvereisten zoals voorgeschreven door de Richtlijn 2006/42/EG.
Zij bestaat uit een polyester plakplaatje met in het zwart de afdruk 'warmteoverdracht'; het plaatje bevindt zicht op het motorpaneel.
