Produkto tipas	Oro kompresorius be alyvos
Prekės ženklas	Senco
Modelis	AC24080
Maitinimo įtampa	230 V / 50 Hz
Nominali galia	1,5 kW
Maksimalus darbinis slėgis	9 bar
Bako tūris	80 litrų
Oro srautas (įsiurbtas/išleistas)	240 / 170 L/min
Variklio sukimosi greitis	1400 aps./min
Garso slėgio lygis	72 dB(A)
Darbinė temperatūra	5 iki 40 °C
Oro drėgnumas	5 iki 95 %
Matmenys (ilgis x plotis x aukštis)	545 x 465 x 1210 mm
Bendras svoris	63,5 kg
Darbo režimo klasė	S3 – 20 min ĮJUNGTA / 10 min IŠJUNGTA
Saugos įtaisai	Apsauginis vožtuvas (10,5 bar), slėgio jungiklis (7-10 bar), ventiliatoriaus apsauginės grotelės, terminis jungiklis
Rekomenduojama asmeninė apsaugos įranga	Pirštinės, klausos apsauga, apsauginiai batai
Numatyta paskirtis	Pneumatinių įrankių (pistoletų, suktuvų ir kt.) maitinimas
Įprastinė priežiūra	Kasdienis kondensato išleidimas, savaitinis ratų patikrinimas ir oro filtrų valymas
Atsarginės dalys	Naudoti tik originalias Senco dalis
Garantija	Žr. atitikties deklaraciją ir garantiją vadovo pabaigoje

Dažnai užduodami klausimai - AC24080 Senco

Koks yra maksimalus Senco AC24080 kompresoriaus darbinis slėgis?

Maksimalus darbinis slėgis yra 9 bar. Slėgio jungiklis automatiškai išjungia variklį esant 10 bar ir vėl įjungia, kai slėgis nukrenta žemiau 7 bar.

Kaip įjungti AC24080 kompresorių?

Prijunkite maitinimo laidą, perjunkite ON-OFF jungiklį į ON (I) padėtį. Mašina veiks, kol pasieks maksimalų slėgį, tada automatiškai sustos. Išėjimo slėgį nustatykite reguliatoriumi.

Kokia yra oro bako talpa?

Bako talpa yra 80 litrų. Jame yra kondensato išleidimo vožtuvas, kurį reikia atidaryti po kiekvieno darbo ciklo.

Kokie yra kompresoriaus saugos įtaisai?

Saugos įtaisai apima apsauginį vožtuvą, sureguliuotą iki 10,5 bar, slėgio jungiklį (7-10 bar), ventiliatoriaus apsaugines groteles, atstatomąjį terminį jungiklį ir du manometrus (bakui ir išėjimui).

Kaip išleisti kondensatą iš bako?

Darbo ciklo pabaigoje išjunkite mašiną, atjunkite ją, tada pakreipkite, kad atidarytumėte kondensato išleidimo vožtuvą. Įsitikinkite, kad bakas nėra veikiamas slėgio.

Ką daryti, jei kompresorius neužsiveda?

Patikrinkite maitinimo šaltinį, ON-OFF jungiklio padėtį, kištuką ir ilgintuvus. Jei suveikė terminis jungiklis, paspauskite atstatymo mygtuką po to, kai perjungsite jungiklį į OFF padėtį.

Koks yra oro filtrų priežiūros dažnumas?

Oro filtrus reikia valyti kiekvieną savaitę. Atsukite dangtelį, išimkite filtrą ir išvalykite suslėgtu oru. Jei jis susidėvėjęs, pakeiskite.

Ar galiu naudoti elektrinius ilgintuvus su šiuo kompresoriumi?

Taip, bet jie turi atitikti taisykles ir būti pritaikyti įrenginio galiai. Nesilaikymas gali sukelti pažeidimus ir panaikinti garantiją.

Kaip sustabdyti kompresorių avariniu atveju?

Nedelsiant perjunkite ON-OFF jungiklį į OFF (0) padėtį. Tada atjunkite maitinimo laidą ir, jei esate įmonėje, informuokite saugos atsakingą asmenį.

Kokie yra Senco AC24080 matmenys ir svoris?

Matmenys yra 545 x 465 x 1210 mm, o bendras svoris yra 63,5 kg. Jame yra ratai ir rankena transportavimui.

NAUDOJIMO INSTRUKCIJA AC24080 Senco

Naudojimo instrukcijos

(Originalios instrukcijos vertimas)

Taikomi saugos įtaisai....183

Saugos ženklinimas....184

MAŠINOS NAUDOJIMAS ....184

Naudojimo paskirtis 184

Naudojimo ribos....185

Valdymo irenginiai 185

Patikros prieš jjungiant 185

Mašinos jungimas 185

Mašinos išjungimas 186

Atkuriamas terminės apsaugos išjungimas 186

JUNGTYS....186

Elektros jungtys 186

Oro vamzdžio (prailginimo) ir įrankių sujungimas.... 186

AVARINIS SUSTOJIMAS ....186

Avarinis sustojimas....186

Jjungimas po avarinio sustabdymo 186

PRIEŽIŪRA....187

„Išjungtos mašinos“ būsena.... 187

lprasta priežiūra....187

Papildoma priežiūra....187

Griovimas 187

Problemos - priežastys - trikčių šalinimas 187

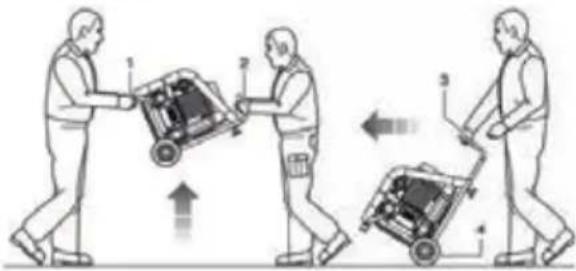

Mašinų gabenimas ir tvarkymas....188

Ipakavimas 188

Išpakavimas....188

Padèties nustatymas 188

Sandèliavimas 188

TECHNINÉS SPECIFIKACIJOS....189

REZERVUOTA TEISÉ....189

ATITIKTIES DEKLARACIJA....199

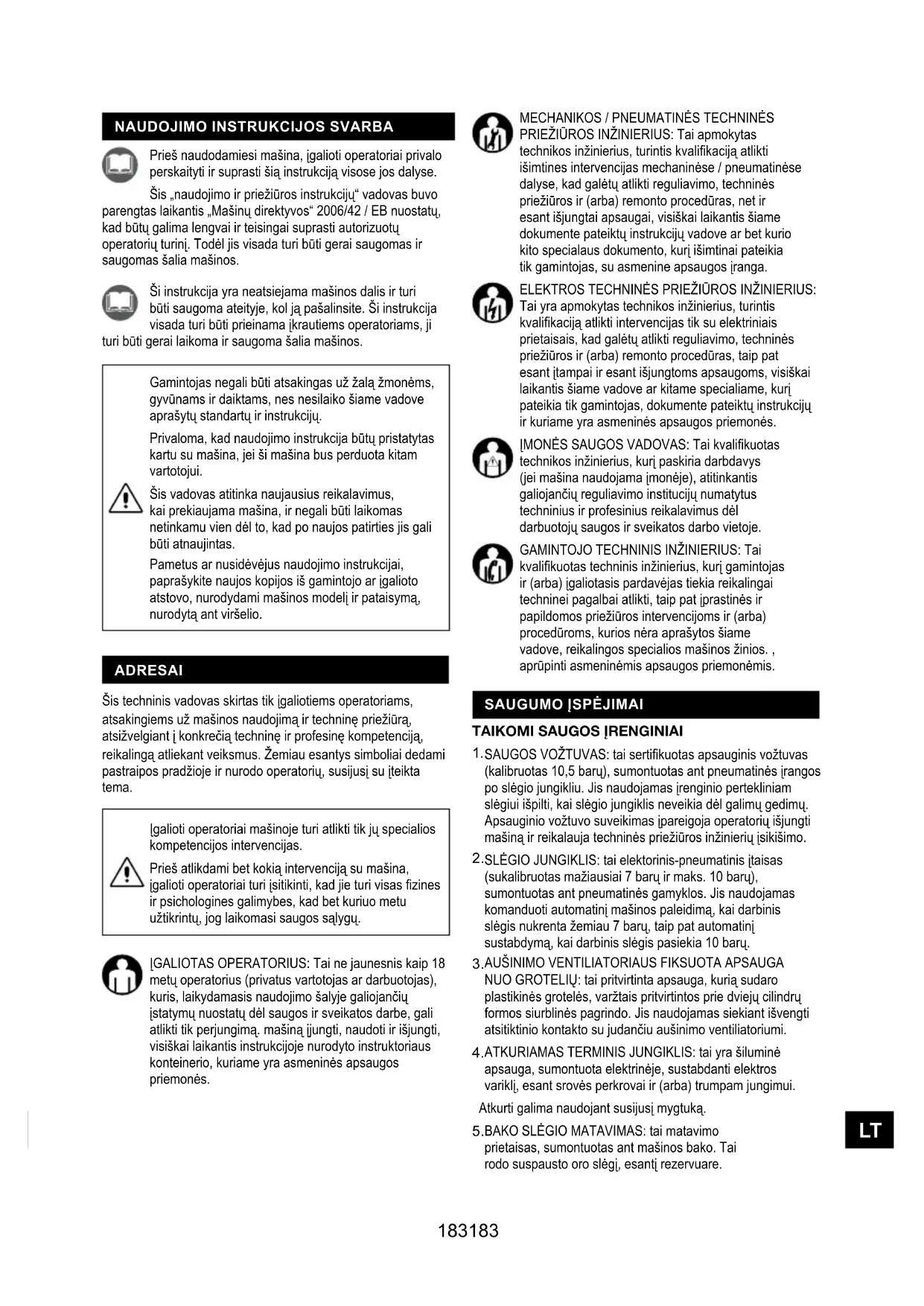

Prieš naudodamiesi mašina, igalioti operatoriai privalo perskaityti ir suprasti šią instrukcija visose jos dalyse.

Šis „naudojimo ir priežiūros instrukciju“ vadovas buvo parengtas laikantis „Mašinų direktyvos“ 2006/42 / EB nuostatų, kad būtų galima lengvai ir teisingai suprasti autorizuotų operatorių turinį. Todėl jis visada turi būti gerai saugomas ir saugomas šalia mašinos.

Ši instrukcija yra neatsiejama mašinos dalis ir turi būti saugoma ateityje, kol ją pašalinsite. Ši instrukcija visada turi būti prieinama įkrautiems operatoriams, ji turi būti gerai laikoma ir saugoma šalia mašinos.

Gamintojas negali būti atsakingas už žalą žmonėms, gyvūnams ir daiktams, nes nesilaiko šiame vadove aprašytų standartų ir instrukcijų.

Privaloma, kad naudojimo instrukcija būtų pristatytas kartu su mašina, jei ši mašina bus perduota kitam vartotojui.

Šis vadovas atitinka naujausius reikalavimus, kai prekiaujama mašina, ir negali būti laikomas netinkamu vien dėl to, kad po naujos patirties jis gali būti atnaujintas.

Pametus ar nusidėvėjus naudojimo instrukcijai, paprašykite naujos kopijos iš gamintojo ar igalioto atstovo, nurodydami mašinos modelį ir pataisymą, nurodytą ant viršelio.

ADRESAI

Šis techninis vadovas skirtas tik įgaliotiems operatoriams, atsakingiems už mašinos naudojimą ir techninę priežiūrą, atsižvelgiant į konkrečią techninę ir profesinę kompetencija, reikalingą atliekant veiksmus. Žemiau esantys simboliai dedami pastraipos pradžioje ir nurodo operatorių, susijusi su įteikta tema.

lgalioti operatoriai mašinoje turi atlikti tik jų specialios kompetencijos intervencijas.

Prieš atlikdami bet kokia intervencija su mašina, igalioti operatoriai turi isitikinti, kad jie turi visas fizines ir psichologines galimybes, kad bet kuriuo metu užtikrintu, jog laikomasi saugos sąlygu.

|GALIOTAS OPERATORIUS: Tai ne jaunesnis kaip 18 metų operatorius (privatus vartotojas ar darbuotojas), kuris, laikydamasis naudojimo šalyje galiojančių įstatymų nuostatų dėl saugos ir sveikatos darbe, gali atlikti tik perjungimą. mašiną įjungti, naudoti ir išjungti, visiškai laikantis instrukcijoje nurodyto instruktoriaus konteinerio, kuriame yra asmeninės apsaugos priemonės.

MECHANIKOS / PNEUMATINĖS TECHNINĖS PRIEŽIŪROS INŽINIERIUS: Tai apmokytas technikos inžinierius, turintis kvalifikaciją atlikti išimtines intervencijas mechaninėse / pneumatinėse dalyse, kad galėtų atlikti reguliavimo, techninės priežiūros ir (arba) remonto procedūras, net ir esant išjungtai apsaugai, visiškai laikantis šiame dokumente pateiktų instrukcijų vadove ar bet kurio kito specialaus dokumento, kurį išimtinai pateikia tik gamintojas, su asmenine apsaugos įranga.

ELEKTROS TECHNINĖS PRIEŽIŪROS INŽINIERIUS: Tai yra apmokytas technikos inžinierius, turintis kvalifikaciją atlikti intervencijas tik su elektriniais prietaisais, kad galėtų atlikti reguliavimo, techninės priežiūros ir (arba) remonto procedūras, taip pat esant įtampai ir esant išjungtoms apsaugoms, visiškai laikantis šiame vadove ar kitame specialiame, kurį pateikia tik gamintojas, dokumente pateiktų instrukcijų ir kuriame yra asmeninės apsaugos priemonės.

IMONÉS SAUGOS VADOVAS: Tai kvalifikuotas technikos inžinierius, kurj paskiria darbdavys (jei mašina naudojama imonėje), atitinkantis galiojančių reguliavimo institucijų numatytus techninius ir profesinius reikalavimus dėl darbuotojų saugos ir sveikatos darbo vietoje.

GAMINTOJO TECHNINIS INŽINIERIUS: Tai kvalifikuotas techninis inžinierius, kurį gamintojas ir (arba) įgaliotasis pardavėjas tiekia reikalingai techninei pagalbai atlikti, taip pat įprastinės ir papildomos priežiūros intervencijoms ir (arba) procedūroms, kurios nėra aprašytos šiame vadove, reikalingos specialios mašinos žinios. , aprūpinti asmeninėmis apsaugos priemonėmis.

SAUGUMO |SPÈJIMAI

TAIKOMI SAUGOS IRENGINIAI

1. SAUGOS VOŽTUVAS: tai sertifikuotas apsauginis vožtuvas (kalibruotas 10,5 baru), sumontuotas ant pneumatinės įrangos po slėgio jungikliu. Jis naudojamas įrenginio pertekliniam slėgiui išpilti, kai slėgio jungiklis neveikia dėl galimų gedimų. Apsauginio vožtuvo suveikimas įpareigoja operatorių išjungti mašiną ir reikalauja techninės priežiūros inžinierių įsikišimo.
   2.SLÉGIO JUNGIKLIS: tai elektorinis-pneumatinis įtaisas (sukalibruotas mažiausiai 7 barų ir maks. 10 barų), sumontuotas ant pneumatinės gamyklos. Jis naudojamas komanduoti automatinį mašinos paleidimą, kai darbinis slėgis nukrenta žemiau 7 barų, taip pat automatinį sustabdymą, kai darbinis slėgis pasiekia 10 barų.
2. AUŠINIMO VENTILIATORIAUS FIKSUOTA APSAUGA NUO GROTELIŲ: tai pritvirtinta apsauga, kurią sudaro plastikinės grotelės, varžtais pritvirtintos prie dviejų cilindrų formos siurblinės pagrindo. Jis naudojamas siekiant išvengti atsitiktinio kontakto su judančiu aušinimo ventiliatoriumi.
3. ATKURIAMAS TERMINIS JUNGIKLIS: tai yra šiluminė apsauga, sumontuota elektrinėje, sustabdanti elektros variklį, esant srovės perkrovai ir (arba) trumpam jungimui.

Atkurti galima naudojant susijusi mygtuka.

5.BAKO SLÉGIO MATAVIMAS: tai matavimo prietaisas, sumontuotas ant mašinos bako. Tai rodo suspausto oro slégi, esanti rezervuare.

6.SLÉGIO MATAVIMAS: tai matavimo prietaisas, jrengtas mašinos pneumatinėje jmonėje prieš greito oro išleidimo čiaupą. Tai rodo išėjimo slėgį, kurį galima reguliuoti per tinkamą slėgio reguliatorių (0 ÷ 10 barų).

Griežtai draudžiama sugadinti, atjungti ir (arba) išimti bet kokį mašinoje esantį saugos įtaisą.

Griežtai draudžiama bet kokį saugos įtaisą ar bet kurį jo komponentą pakeisti ne originaliomis atsarginėmis dalimis.

Privaloma nuolat tikrinti, ar tinkamai veikia visi mašinoje sumontuoti apsauginiai įtaisai.

Privaloma nedelsiant pakeisti visus veikiančius ir (arba) pažeistus saugos įtaisus.

SAUGOS ŽENKLINIMAS

Naudojamas saugos ženklas žymimas lipnia etikete, užklijuota mašinos išorėje.

Signalų reikšmė:

Pavojus: Maitinimo šaltinis

Pavojus: Automatinis paleidimas

Pavojus: Aukšta temperatūra

Privaloma perskaityti naudojimo instrukcijas

Būtina atjungti maitinimo šaltinį

Privaloma apsaugoti klausą

Norint užtikrinti gerą jų matomuma, saugos signalą būtina laikyti gerai švarų.

Absoliučiai draudžiama pašalinti ir (arba) sugadinti mašinos signalus.

Būtina pakeisti susidėvėjusius saugos signalus, prašant gamintojo ir (arba) įgalioto platintojo.

ASMENS APSAUGOS IRANGA (AAP)

lgaliotiems operatoriams draudžiama dévěti drabužius ir aksesuarus, kurie gali būti įstrigę mašinoje.

Privaloma naudoti gamintojo numatytą aap.

lgalioti operatoriai privalo naudoti naudojamų įrankių gamintojų numatytą aap pagal apdorojimo tipą.

SIGNALAS	PRIVALOMA AAP NAU	DOJIMO TIPAS
	Rankų apsauga(Nuo karščio saugančios pirštínės)	Jei reikalingos priežiūros priemonės, nelaukiant, kol elektrinis variklis ir dviejų cilindrų formos siurbimo elementas atvės.
	Klausos apsauga(ausinės)	Per visus apdorojimo etapus.
	Koju apsauga(avalynė su sustiprintu dangteliu)	Transportuojant mašinas.

LIEKANTI RIZIKA

lgalioti operatoriai turi žinoti, kad net jei gamintojas èmėsi visų įmanomų techninių atsargumo priemonių, kad mašina būtų saugi, vis tiek egzistuoja likusi rizika.

LIEKANTI RIZIKA	Degimo pavojus, atsitiktinai patekus i dviejų cilindrų formos siurblį ir elektros varikljį.
POYEIKIO DAZNIS	Žemas ir atsitiktinis. Gali būti veikiami, jei operatorius nusprendžia atlikti savanorišką neteisingą, draudžiamą ir pagrįstai nenumatomą veiksmą.
ŽALOS ATITINKAMU-MAS	Šviesos pažeidįmai (dažniausiai pataisomi).
ŽALOS ATITINKAMU-MAS	Saugos žemklai. Įpareigojimas naudoti asmeninės apsaugos įrangą (AAP) ir (arba) palaukti, kol mašina atvės.

MAŠINOS NAUDOJIMAS

NAUDOJIMO PASKIRTIS

NAUDOJIMO SRITIS	Pramonės, plaustų ir civiliniai sektoriai.
NAUDOJIMO VIETA	Patalpos arba laukas (su sąlyga, kad joje neveikia atmosferos veiksniai) pakankamai apšviestos, vėdinamos, atitinkančios aplinkos oro temperatūros ir drėgmės vertes, tinkamos laikantis įstatymų, galiojančių naudojimo šalyje, saugos ir sveikatos apsaugos vietose. darbas. Mašina turi atsiremti į paviršių, užtikrindama jo stabilumą atsižvelgiant į svorį ir bendruosius matmenis.ATSARGIAI PRIVALOMA LAIKYTI MAŠINĄ VIETOJE NEPASIEKIAMOJE VAIKAMS.
NUMATOMAS NAUDOJIMAS	Suslėgtas oras (be alyvos), naudojant tinkamus pneumatinius įrankius, atitinkančius galiojančias taisykles. (pvz., pūtimo, pripūtimo, plovimo, dažymo ar smėliavimo šautuvai; atsuktuvai; taškiniai suvirintojai, kniedytojai ar tepimo priemonės).
OPERATO- RIAI, KURIE IGALIOTI NAUDOTI	Įgaliotas operatorius, atitinkantis aprašytus profesinius reikalavimus.

NAUDOJIMO RIBOS

Ši mašina buvo suprojektuota ir pagaminta tik 9 punkte aprašytam tikslui, todėl bet koks kitas naudojimas ir naudojimas yra visiškai draudžiamas, kad kiekvieną akimirką būtų užtikrintas įkrautų operatorių saugumas ir pačios mašinos efektyvumas.

VALDYMO IRENGINIAI

Jie rodomi

1. Maitinimo kabelis
   2.Slègio jungiklis
   3.„ON-OFF“ jungiklis
   4.Slėgio reguliatorius išėjime
2. Greito oro išleidimo juosta
   6.Manometras prie išėjimo
3. Cisternos manometras

Griežtai draudžiama pradéti eksploatuoti mašiną tokioje aplinkoje, kur yra potencialiai sprogi aplinka ir (arba) kur yra degių dulkių (pvz., Medienos dulkės, miltai, cukrus ir vidutiniai produktai).

Naudojimo apribojimai: griežtai draudžiama naudoti mašiną netinkamam naudojimui, kuris skiriasi nuo numatyto naudojimo (9 dalis).

Mašiną privaloma laikyti vaikams nepasiekiamoje vietoje.

Naudojimo metu būtina patikrinti, ar įgalioti asmenys nepriartėja prie mašinos.

Griežtai draudžiama naudoti oro vamzdžius (pratęsimus), jungiamąsias detales ir įrankius, kurie néra tinkami ir (arba) neatitinka galiojančių taisyklių.

Griežtai draudžiama gyventi mašinoje su kranais ir (arba) krautuvais.

Griežtai draudžiama nukreipti suspausto oro sroves prieš asmenis, gyvūnus ir daiktus.

Griežtai draudžiama naudoti mašiną žmonėms, gyvūnams ir daiktams gabenti ir (arba) kelti.

Griežtai draudžiama lipti į mašiną.

Griežtai draudžiama vilkti mašiną bet kokiomis priemonėmis ir (arba) transporto priemonėmis.

Griežtai draudžiama mašiną rankiniu būdu judėti aukštyn ir (arba) žemyn esant pavojingo laipsnio šlaitams.

Degimo pavojus, atsitiktinai patekus i dviejų cilindrų formos siurblį ir elektros variklį. Atsargiai! Yra likusi rizika.

PATIKRA PRIES IJUNGIMA

Prieš ijungdami mašina, igalioti operatoriai privalo atlikti šiuos patikrinimus.

1. [sitikinkite, kad šalia mašinos nėra pašalinių asmenų.
2. [sitikinkite, kad saugos [taisai yra integruoti, tinkamai sumontuoti ir veikia.
3. [sitikinkite, kad mašina tinkamai pastatyta.
4. [sitikinkite, kad jungiklis „ON-OFF“ arba jungiklis yra padėtyje „OFF (0)“.
5. Isitikinkite, kad kondensato išleidimo vožtuvas uždarytas.
6. Naudokite privalomus asmeninės apsaugos įtaisus (AAP).
7. [sitikinkite, kad perskaitėte ir supratote „Naudojimo ir priežiūros instrukcijas“ visose jos dalyse.

MAŠINOS IJUNGIMAS

Igalioti operatoriai gali ijungti mašiną tik atlikę privalomus aprašytus patikrinimus. Prieš naudodami šią mašiną, igalioti operatoriai turi perskaityti ir suprasti šią instrukciją visose jos dalyse. Naudojimo metu būtina patikrinti, ar igalioti asmenys nepriartėja prie mašinos. Igaliotiems operatoriams neleidžiama leisti mašinos be priežiūros atliekant eksploatavimo ir priežiūros darbus. Degimo pavojus, atsitiktinai patekus i dviejų cilindrų formos siurblį ir elektros variklį. Atsargiai! Yra likusi rizika.

Gamintojas neprisiima jokios atsakomybės už žalą asmenims, gyvūnams ir daiktams, nes nesilaiko šiame vadove aprašytų standartų ir įspėjimų. Gamintojas neprisiima jokios atsakomybės už galutinį apdorojimo rezultata, nes tai priklauso tik nuo naudojamo įrankio tipo ir nuo įgaliotų operatorių profesinių igūdžių.

1. Prijunkite mašiną prie tinklo, jkišdami maitinimo kištuką i tinkamą lizda;
2. Ijunkite mašiną traukdami „ON-OFF“ jungiklj poz. „ON (I)” (mašina veikia tol, kol pasiekiamas maksimalus 10 barų darbinis slėgis, tada jis automatiškai sustoja);
3. Sureguliuokite slėgį išėjime naudodami tinkamą reguliatorių, atsižvelgdami į naudojamą įrankį ir apdorojimo tipą. Patikrinkite slėgį tinkamame manometre;

Draudžiama prisukti slėgio reguliatorių prie išėjimo. Už brūkšnio pabaigos, kad nebūtų pažeista membrana.

1. Prijunkite [rank] prie oro vamzdžio (pratęsimo);
2. Prijunkite oro vamzdį (pratęsimą) prie greito mašinos oro išleidimo čiaupo;

Griežtai draudžiama naudoti oro vamzdžius (pratęsimus), jungiamąsias detales ir įrankius, kurie nėra tinkami ir (arba) neatitinka galiojančių taisyklių. Privaloma naudoti oro vamzdelius (pratęsimus), jungiamąsias detales ir įrankius, laikantis susijusių gamintojų pateiktų naudojimo ir priežiūros instrukcijų nuostatų.

1. Atlikite apdorojima (mašina automatiškai paleidžiama iš naujo, kai darbinis slėgis nukrenta žemiau 7 barų);
2. Baigę apdorojima, išjunkite [rengin], kaip aprašyta.

MAŠINOS IŠJUNGIMAS

Darbo ciklo pabaigoje išjunkite mašiną taip:

1. Išjunkite mašiną paspausdami jungikli „ON-OFF“, esanti poz. „OFF“ (0);
2. Atjunkite mašiną nuo maitinimo tinklo, ištraukdami maitinimo kištuką iš tinkamo lizdo;
3. Atjunkite įrankį nuo oro vamzdžio (pratęsimo);
4. Atjunkite oro vamzdį (pratęsimą) nuo greito mašinos oro išleidimo čiaupo;
5. Kondensatą iš bako išleiskite tik tuo atveju, jei baigsis darbo ciklas.

ATKURIAMAS TERMINĖS APSAUGOS IŠJUNGIMAS

Jei mašinos elektrinėje atsiranda srovės perkrova ir (arba) trumpasis jungimas, atstatomas terminis jungiklis užgesina sustabdydamas elektros variklj. Norėdami atstatyti atkuriamą terminį jungiklj, atlikite šiuos veiksmus;

1. Paspauskite „ON-OFF“ jungikli, esanti poz. „OFF“ (0);
2. Paspauskite atstatoma termini mygtuka;
3. Prieš paleisdami mašiną palaukite keletą minučiu.

Jei mašina nejsijungia, igaliotas operatorius privalo privalomai kreiptis i techninės priežiūros technikos inžinierius ir (arba) igaliotajį pardavėją.

JUNGTYS

ELEKTROS JUNGTYS

Mašiną galima prijungti prie elektros tinklo, ikišus maitinimo kištuką i tinkamą lizda.

Maitinimo tinklas, prie kurio prijungta mašina, turi atitikti reikalavimus, numatytus naudojimo šalyje galiojančiame reglamente, taip pat atitikti 2 punkte nurodytas technines savybes ir turėti tinkamą „ižeminimo“ irenginį.

Bet kokios rūšies elektrinės medžiagos, naudojamos prijungimui, turi būti tinkamos naudoti, pažymėtos „ce“, jei joms taikoma žemos įtampos direktyva 2006/95 / EC, ir atitikti reikalavimus, nustatytus galiojančiuose prietaisuose, naudojamuose prietaisams. mašina.

Nesilaikant aukščiau aprašytų įspėjimu, galima nepataisomai sugadinti mašinos elektrinę įrangą ir pasibaigti garantijos galiojimo laikui.

Gamintojai neprisiima jokios atsakomybės už mašinos gedimus ar veikimo sutrikimus dėl staigių įtampos pokyčių, viršijančių paskirstymo subjekto numatytus leistinus nuokrypius (įtampa ± 10% - dažnis ± 2%).

Jei reikia, mašiną privaloma prijungti tik prie generatorių, kurių galia yra didesnė už sumontuotą elektros energiją. Absorbcijos smailės palaikymui pradžioje.

ORO VAMZDŽIO (IŠTEMPIMO) IR ĮRANKIŲ JUNGIMAS

1. Prijunkite įrankius prie oro vamzdžio (pratęsimo);
2. Prijunkite oro vamzdį (pratęsimą) prie greito mašinos oro išleidimo čiaupo.

Griežtai draudžiama naudoti oro vamzdžius (pratęsimus), jungiamąsias detales ir įrankius, kurie nėra tinkami ir (arba) neatitinka galiojančių taisyklių.

Privaloma naudoti oro vamzdelius (pratęsimus), jungiamąsias detales ir įrankius, laikantis susijusių gamintojų pateiktų naudojimo ir priežiūros instrukciju nuostatų.

Gamintojas atsisako prisiimti visą atsakomybę uż żalą asmenims, gyvūnams ir daiktams, kurie neatitinka aukščiau aprašytų įspėjimų.

AVARINIS SUSTOJIMAS

AVARINIS SUSTOJIMAS

Mašiną išjungti galima paspaudus „ON-OFF“ jungiklą poz. „OFF“ (0). Kad būtų išvengta neišvengiamo ar artimo pavojaus, įgalioti operatoriai privalo privalomai atlikti šias operacijas:

1. Paspauskite jungikli „jjungimas ir išjungimas“. „lšjungta (0)“ tinkamu laiku.
2. Nedelsdami praneškite „saugos vadybininkui“ apie avariją (jei mašina naudojama įmonėje).

IJUNGIMAS PO AVARINÉS SUSTABDYMO

Tik pašalinus avarines priežastis ir kruopščiai įvertinus, ar dėl jų nepadarė mašinos pažeidimų ir (arba) anomalijų, sutikus „saugos vadybininkui“ (jei mašina naudojama įmonėje), perjunkite ant mašinos, kaip aprašyta.

PRIEŽIŪRA

„IŠJUNGTOS MAŠINOS“ BŪSENA

Prieš atliekant bet kokio tipo techninės priežiūros ir (arba) reguliavimo veiksmus, būtina priverstinai ištuštinti baką (be slėgio), atjungti maitinimo šaltinį, taip pat patikrinti, ar mašina iš tikruju sustabdyta ir ar jos negalima ijungti. staiga (ON-OFF jungiklis ijungtas poz. " OFF (0) " ir maitinimo laidas atjungtas nuo maitinimo lizdo ir pastatytas arti mašinos).

NUOLATINĖ PRIEŽIŪRA

Tai apima visas veiklas, atliktas siekiant išlaikyti tinkamas mašinos naudojimo ir eksploatavimo salygas, atliekant įvairius veiksmus (reguliavimus, vizualinius patikrinimus, oro filtrų valymą ir kt.), Kuriuos nustatytu dažnumu atlieka įgaliotas techninės priežiūros inžinierius.

lgalioti operatoriai turi atlikti tik tas operacijas, kurios jiems priklauso. Ir gavus jmonės saugos vadybininko sutikimą (jei mašina naudojama jmonėje).

lgaliotiems operatoriams neleidžiama palikti mašinos be priežiūros jos eksploatavimo ir techninės priežiūros metu.

NUOLATINĖS PRIEŽIŪROS LENTELĖ

DAŽNUMAS IN	TERVENCIJOS TAŠKAS	INTERVENCIJOS TIPAS
KASDIEN1	Saugos įtaisai	Įsitikinkite, kad jie yra vientisi, tinkamai sumontuoti ir veikia.
	Maitinimo kabelis ir kištukas	Vizuali nusidėvėjimo būklės patikra.
	Bakas	Kiekvieno darbo ciklo pabaigoje palenkite mašiną ant žemės ir iš bako išleiskite kondensata, atidarydami kondensato vožtuvą.
KAS SAVAITĘ7	Ratai	Padangų slėgio kontrolė. Jei reikia, pripūskite suslėgtu oru iki maks. 2,5 baro
	Nr.2 Oro filtrai, priekiniai ir galiniai šonai	Atsukite varžtą; Nuimkite dangtį; Ištraukite filtra; ir nuvalykite jį oru; Tinkamai uždėkite dangtelį.N.B.: PAKEISKITE AKIVAIDZAUS SUSIDĖVĖJIMO ATVEJU.

PAPILDOMA PRIEŽIŪRA

Tai apima visą veikla, atliekamą siekiant išlaikyti tinkamas mašinos naudojimo ir eksploatavimo sąlygas, atliekant įvairias intervencijas (reguliavimus, pakeitimus ir kt.), Kurias išimtinai atlieka gamintojo technikai nustatytu dažnumu arba sugedus ar sugedus. dėvėti.

Atliekant bet kokia papildoma techninės priežiūros intervencija, privaloma kreiptis i įgaliotojo pardavėjo gamintoją dėl techninės pagalbos.

NUGRIOVIMAS

Kai mašina bus nugriauta, privalomai laikykitės galiojančių taisyklių nuostatų. Mašiną sudarančias dalis atskirkite pagal skirtingas statybines medžiagas (plastika, varį, geležį ir kt.).

GEDIMAS - PRIEŽASTYS - TRIKČIŲ ŠALINIMAS

Šioje lentelėje pateikiama daugybė situacijų, kurios gali pasitaikyti naudojant mašiną.

lgalioti operatoriai turi atlikti tik tas operacijas, kurios jiems priklauso. Ir gavus jmonės saugos vadybininko sutikimą (jei mašina naudojama jmonėje).

PROBLEMA PRIEŽASTYS PROBLEMUSPRENDIMAS
Mašina nejsijungia arba sustoja ir nepaleidžiama iš naujo.	Maitinimo trūkumas.	1. Išitikinkite, kad „ON-OFF“ jungiklis yra poz. „JUNGTA (I)”;2. Patikrinkite, ar maitinimo kabelio kištukas veikia ir ar tinkamai įkištas į tinkamą lizdą;3. Patikrinkite, ar veikia galimi išplėtimai ir maitinimo lizdas;4. Patikrinkite, ar pagrin- dinis maitinimo jungiklis veikia ir ar jis yra padėtyje „ON (I)”.
	Atkuriamo terminio jungiklio suveikimas dėl srovės perkrovos ir (arba) trumpojo jungimo.	Laikykitės aprašytos procedūros.
Mašina užvedama daugybę kartų nenaudojant įrankių.	Nuotėkiai iš oro vamzdžio, įrankio ar pneumatinio įrenginio.	1. Patikrinkite, ar pneumatinė įranga nebuvo pažeista;2. Patikrinkite oro vamzdžio ir įrankio vientisumą ir jungtį.
Iš įrankio oras neišeina.	Bakas nėra slėgis.	Įjunkite mašiną ir palaukite, kol bakas bus užpildytas, patikrindami slėgį ant tinkamo manometro.
	Neteisingas išėjimo slėgio reguliavimas.	Patikrinkite, ar ant slėgio matuoklio ant išėjimo nurodyta vertė yra didesnė nei 0 (nulis) baru.
	Įrankis pažeistas.	Patikrinkite įrankio vientisumą ir efektyvuma.
Oro bako slėgio sumažėjimas.	Nuotėkiai iš oro vamzdžio, įrankio ar pneumatinio įrenginio.	1. Patikrinkite pneumatinio įrenginio vientisuma.2. Patikrinkite oro vamzdžio ir įrankio vientisuma.3. Patikrinkite, ar mašinos oro vamzdžio ir oro vamzdžio įrankio jungtys yra teisingos.4. [sitikinkite, kad kondensato išleidimo vožtuvas gerai uždarytas.
Apsauginio vožtuvo suveikimas.	Sugedę slėgio jungikliai.	Kreipkitės i įgaliotą pardavėją.
Oro nutekėjimas iš slėgio jungiklio vožtuvo su sustabdyta mašina.	Atbulinis vožtuvas nešvarus arba susidėvėjęs.
Mašina vibruoja ir (arba) skleidžia daug triukšmo.	Mechaninis lūžis.
Dažnas startas ir mažas derlius.	Oro filtrai nešvarūs.	Nuvalykite filtrus.

ATSARGINÈS DALYS

Originalių atsarginių dalių galimam pakeitimui reikia paprašyti tik gamintojo arba įgaliotojo platintojo.

Griežtai draudžiama bet kokius mašinos komponentus pakeisti neoriginaliomis atsarginėmis dalimis.

PAKAVIMAS

MAŠINU TRANSPORTAS IR TVARKYMAS

Mašiną gali rankiniu būdu transportuoti du įkrovę operatoriai, užfiksuodami ją už atraminės kojos ir rankenos, arba rankiniu būdu gali dirbti įgaliotas operatorius, naudodamas rankeną ir ratus, su kuriais ji yra sumontuota.

Mašinas turi transportuoti privalomai du apmokėti operatoriai, laikydamiesi „rankinio krovinių tvarkymo“ taisyklių, kad būtų išvengta nepalankių ergonominių sąlygu, galinčių sukelti stuburo / juosmens pažeidimų rizika.

PAKAVIMAS

Mašiną gamintojas supakuoja i kartoninę dėže su dviem rankenomis ir sausą kompresorių Nr. 1 bei naudojimo ir priežiūros instrukcijas.

IŠPAKAVIMAS

Kai pakuotė bus pastatyta ant grindų, ant lygaus paviršiaus, užtikrinančio jos stabilumą, išpakuokite mašiną išimdami ją iš pakuotės, laikydamiesi pateiktų instrukcijų.

Pakuotę rekomenduojama išmesti pagal skirtingų tipų medžiagas, visiškai laikantis naudojimo šalyje galiojančių įstatymų.

POZICIJOS, PADÈTIES NUSTATYMAS

Mašina turi būti naudojama aprašytomis savybėmis pasižyminčioje darbo vietoje, pastatytoje ant lygių grindų, užtikrinant jos stabilumą, atsižvelgiant i jos matmenis ir svorį.

Norint leisti igaliotiems operatoriams dirbti saugiose vietose, siūloma užtikrinti minimalų atstumą (1 m) nuo kitų, objektų ir (arba) klūčių.

SANDÈLIAVIMAS

Jei mašina nenaudojama ilga laika, butina ja laikyti saugioje vietoje, kurioje yra tinkama temperatūra ir dręgmė, taip pat apsaugoti nuo dulkių.

Prieš sandėliuojant mašina, rekomenduojama iš oro bako išleisti kondensatą.

TECHNINĖS SPECIFIKACIJOS

AC4504

Maitinimo ģampa / dažnis V / Hz 230 / 50
Vardinė galia KW 0.24
Maks. darbinis slėgis BAR 8
Užtikrintas triukšmo slėgio lygis (Dir.2000 / 14 / CE)	Db 58
Variklio veleno sukimosi greitis Rpm 1420
Bako tūris litrai 4
Derilus (jsiurbtas / pristatytas) Vmin 45/ 28
Aplinkos oro temperatūra / drėgmė	°C / %	5 - 40 / 5 - 95
Bendras svoris Kg 11
Matmenys (bxlxh) mm 355x258x290

AC8305

Maitinimo įtampa / dažnis V / Hz 230 / 50
Vardinė galia kW 0.35
Maks. darbinis slėgis BAR 9
Užtikrintas triuksmo slėgio lygis (Dir.2000 / 14 / CE)	Db 60
Variklio veleno sukimosi greitis Rpm 1400
Bako tūris litrai 5
Derlius (isiurbtas / pristatytas) Vmin 83 / 33
Aplinkos oro temperatūra / drėgmė	°C / %	5 - 40 / 5 - 95
Bendras svoris Kg 14.1
Matmenys (bxlxh) mm 435x410x270

AC24050

Maitinimo įampa / dažnis V / Hz 230 / 50
Vardinė gallia kW 1.5
Maks. darbinis slėgis BAR 9
Uztikrintas triukšmo slėgio lygis (Dir.2000 / 14 / CE)	Db 72
Variklio veleno sukimosi greitis Rpm 1400
Bako tūris litrai 50
Derlius (jsiurbtas / pristatytas) Vmin 240 / 170
Aplinkos oro temperatūra / drėgme	°C / %	5 - 40 / 5 – 95
Bendras svoris Kg 40.5
Matmenys (bxlxh) mm 730x410x730

AC24016

Maitinimo ģampa / dažnis V / Hz 230 / 50
Vardinė galia KW 1.5
Maks. darbinis slėgis BAR 9
Užtikrintas triukšmo slėgio lygis (Dir.2000 / 14 / CE)	Db 72
Variklio veleno sukimosi grellis Rpm 1400
Bako tūris litrai 16
Derilus (isiurbtas / pristatytas) Vmin 249 / 170
Aplinkos oro temperatūra / drėgmė	°C / %	5 - 40 / 5 – 95
Bendras svoris Kg 42.5
Matmenys (bxlxh) mm 720x510x495

AC10304

Maitinimo įtampa / dažnis V / Hz 230 / 50
Vardinė galia kW 0,55
Maks. darbinis slėgis BAR 9
Užtikrintas triuksmo slėgio lygis (Dir.2000 / 14 / CE)	Db 60
Variklio veleno sukimosi greitis Rpm 1400
Bako tūris litrai 4
Derlius (isiurbtas / pristatytas) Vmin 10 B / 55
Aplinkos oro temperalūra / drėgmė	°C / %	5 - 40 / 5 – 95
Bendras svoris Kg 17.1
Matmenys (bixih) mm 405x375x335

AC24080

Maitinimo įampa / dažnis V / Hz 230 / 50
Vardinė galia KW 1.5
Maks. darbinis slėgis BAR 9
Uztikrintas triuksmo slėgio lygis (Dir.2000 / 14 / CE)	Db 72
Variklio veleno sukimosi greilts Rpm 1400
Bako tūris litrai 80
Derlius (isiurbtas / pristatytas) Vmin 240 / 170
Aplinkos oro temperatūra / drėgme	°C / %	5 - 40 / 5 – 95
Bendras svoris Kg 63,5
Matmenys (bixxh) mm 545x465x1210

AC12810

Maftinimo (tampa / dažnis V / Hz 230 / 50
Vardiné galia KW 0,75
Maks. darbinis slėgis BAR 9
Užtikrinlas triukšmo slėgio lygis(Dir.2000 / 14 / CE)	Db 65
Variklio veleno sukimosi greitis Rpm 1420
Bako tūris litrai 10
Derilus (isiurbtas / pristatytas) Vmin 128 / 80
Aplinkos oro temperatūra / drėgmė	°C / %	5 - 40 / 5 - 95
Bendras svoris Kg 25.8
Matmenys (bxlxh) mm 495x437x459

AC32024

Maitinimo įtampa / dažnis V / Hz 230 / 50
Vardinė galia kW 2.2
Maks. darbinis slėgis BAR 10
Užlikrintas triukšmo slėgio lygis (Dir.2000 / 14 / CE)	Db 78
Variklio veleno sukimosi greitis Røm 1400
Bako tūris litrai 24
Derlius (isiurbtas / prislatytas) Vmin 320 / 230
Aplinkos oro temperatūra / drėgmė	°C / %	5 - 40 / 5 - 95
Bendras svoris Kg 54
Matmenys (bxlxh) mm 500x560x535

AC12824

Maitinimo įtampa / dažnis V / Hz 230 / 50
Vardinė gallia KW 0.75
Maks. darbinis slėgis BAR 9
Užlikrinlas triukšmo slėgio lygis (Dir.2000 / 14 / CE)	Db 65
Variklio veleno sukimosi greitis Rpm 1420
Bako tūris litrai 24
Derlius (įsiurblas / pristatytas) Vmin 128 / 80
Aplinkos oro temperatūra / drėgmė	°C / %	5 - 40 / 5 – 95
Bendras svoris Kg 22.0
Matmenys (bxlxh) mm 571x280x575

Aptarnavimo klasė visiems modeliams: S3 - 20mn ON / 10mn OFF

REZERVUOTOS TEISÉS

Šio vadovo „naudojimo ir priežiūros instrukcijos“ teisės lieka gamintojo nuosavybe. Jokios šios naudojimo instrukcijos dalies negalima atgaminti ir (visiškai ar iš dalies) atskleisti jokiomis reprodukcijos priemonėmis be rašytinio gamintojo sutikimo. Visi kotiruojami prekių ženklai priklauso atitinkamiems savininkams.

СЪДЪРЖАНИЕ

ВАЖНОСТТА НА РЪКОВОДСТВОТО ....191

АДРЕСАТИ....191

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ....191
