AC24080 - Compresor Senco - Manual de utilizare gratuit

Tip de produs	Compresor de aer fără ulei
Marcă	Senco
Model	AC24080
Tensiune de alimentare	230 V / 50 Hz
Putere nominală	1,5 kW
Presiune maximă de lucru	9 bar
Volum rezervor	80 litri
Debit de aer (aspirat/refulează)	240 / 170 L/min
Viteza de rotație a motorului	1400 rpm
Nivel de presiune acustică	72 dB(A)
Temperatură de funcționare	5 până la 40 °C
Umiditatea aerului	5 până la 95 %
Dimensiuni (L x l x h)	545 x 465 x 1210 mm
Greutate totală	63,5 kg
Clasă de funcționare	S3 – 20 min PORNIT / 10 min OPRIT
Dispozitive de siguranță	Vană de siguranță (10,5 bar), presostat (7-10 bar), grilă de protecție a ventilatorului, întrerupător termic
Echipament de protecție individuală recomandat	Mănuși, protecție auditivă, încălțăminte de siguranță
Utilizarea prevăzută	Alimentarea uneltelor pneumatice (pistoale, șurubelnițe, etc.)
Întreținere curentă	Evacuarea zilnică a condensului, verificarea săptămânală a roților și curățarea filtrelor de aer
Piese de schimb	Utilizați exclusiv piese originale Senco
Garanție	Consultați declarația de conformitate și garanția de la sfârșitul manualului

Întrebări frecvente - AC24080 Senco

Care este presiunea maximă de lucru a compresorului Senco AC24080?

Presiunea maximă de lucru este de 9 bar. Presostatul oprește automat motorul la 10 bar și îl repornește când presiunea scade sub 7 bar.

Cum se pornește compresorul AC24080?

Conectați cablul de alimentare, puneți întrerupătorul ON-OFF pe ON (I). Mașina funcționează până când atinge presiunea maximă, apoi se oprește automat. Reglați presiunea de ieșire cu regulatorul.

Care este capacitatea rezervorului de aer?

Rezervorul are o capacitate de 80 litri. Este echipat cu o vană de evacuare a condensului care trebuie deschisă după fiecare ciclu de lucru.

Care sunt dispozitivele de siguranță ale compresorului?

Dispozitivele includ o vană de siguranță calibrată la 10,5 bar, un presostat (7-10 bar), o grilă de protecție a ventilatorului, un întrerupător termic rearmabil și două manometre (rezervor și ieșire).

Cum se evacuează condensul din rezervor?

La sfârșitul ciclului de lucru, opriți mașina, deconectați-o, apoi înclinați-o pentru a deschide vana de evacuare a condensului. Asigurați-vă că rezervorul nu este sub presiune.

Ce trebuie făcut dacă compresorul nu pornește?

Verificați alimentarea electrică, poziția întrerupătorului ON-OFF, priza și prelungitoarele. Dacă întrerupătorul termic a sărit, apăsați butonul de resetare după ce ați pus întrerupătorul pe OFF.

Care este frecvența de întreținere a filtrelor de aer?

Filtrele de aer trebuie curățate în fiecare săptămână. Deșurubați capacul, extrageți filtrul și curățați-l cu aer comprimat. Înlocuiți-l dacă este uzat.

Pot folosi prelungitoare electrice cu acest compresor?

Da, dar acestea trebuie să fie conforme cu reglementările și adaptate la puterea aparatului. Nerespectarea poate duce la daune și anularea garanției.

Cum se oprește compresorul în caz de urgență?

Apăsați imediat întrerupătorul ON-OFF în poziția OFF (0). Deconectați apoi cablul de alimentare și informați responsabilul de securitate dacă sunteți la locul de muncă.

Care sunt dimensiunile și greutatea Senco AC24080?

Dimensiunile sunt 545 x 465 x 1210 mm și greutatea totală este de 63,5 kg. Este echipat cu roți și un mâner pentru transport.

MANUAL DE UTILIZARE AC24080 Senco

Dispositive de siguranță aplicate 143

Marcaj de siguranță 144

FOLOSIREA APARATULUI 144

Destinarea utilizării 144

Limitele utilizării 145

Dispositive de comandă 145

Verificări înainte de pornire.... 145

Pornirea Aparatului 145

Oprirea aparatului.... 146

Resetarea protectiei termice restaurabile.... 146

CONEXIUNI 146

Conexiuni electrice 146

Conectarea tubului de aer (extensie) la instrument.... 146

OPRIREA DE URGENTĂ...... 146

Oprirea de Urgență 146

Pornirea după o oprire de urgentă 146

ÎNTRETINEREA.... 146

Starea de "aparat stins" 146

Întreținerea de rutină 147

Întreținere suplimentară.... 147

Distrugerea.... 147

Dificultăți - cauze - depanare.... 147

Părti de rezervă 148

ÎMPACHETAREA 148

Transportarea aparatului și manevrarea 148

Împachetarea.... 148

Despachetarea 148

Pozitionarea.... 148

Depozitarea 148

SPECIFICATII TEHNICE 149

DREPTURI REZERVATE 149

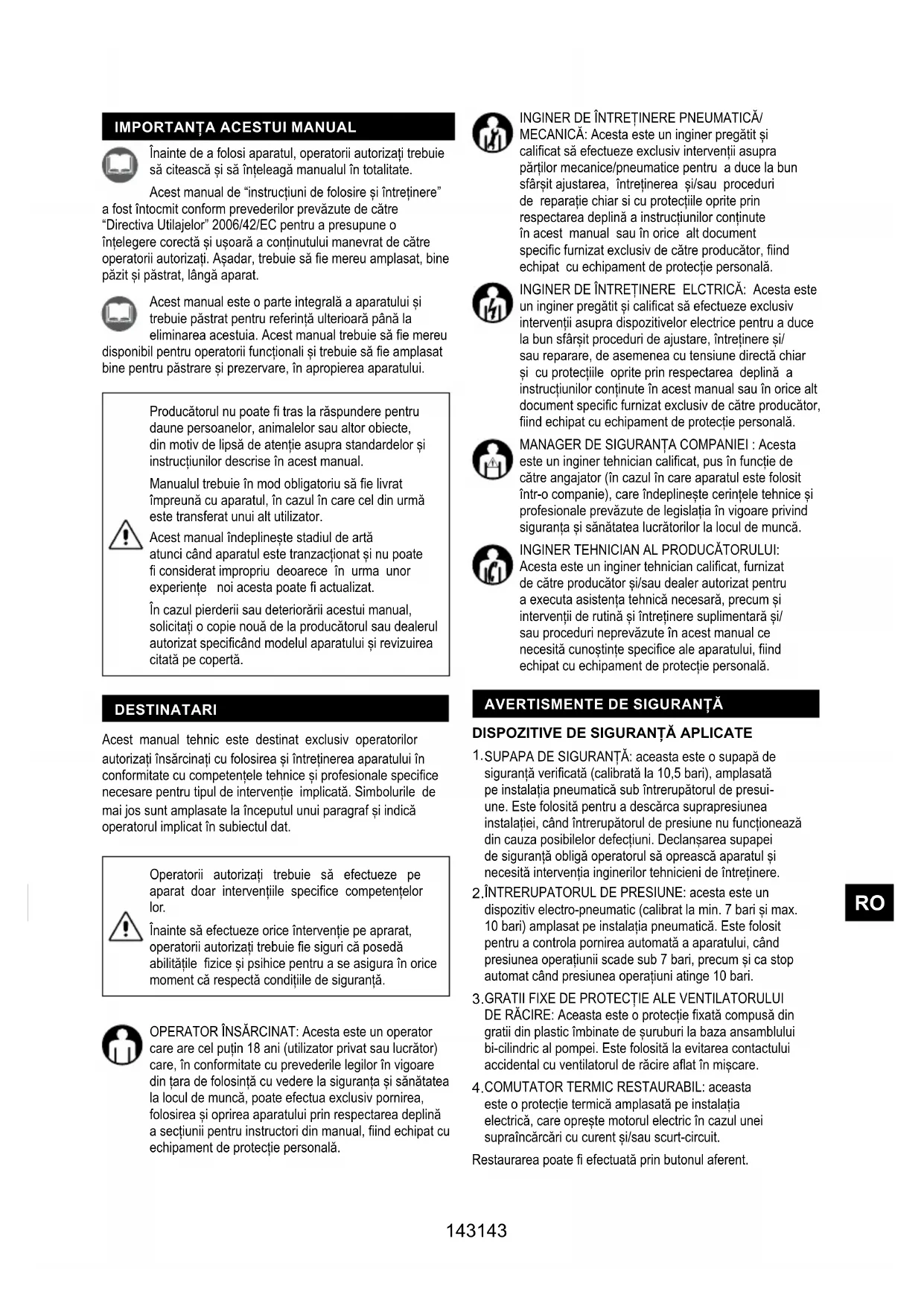

IMPORTANTA ACESTUI MANUAL

Înainte de a folosi aparatul, operatorii autorizați trebuie să citească și să înțeleagă manualul în totalitate.

Acest manual de “instrucțiuni de folosire și întreținere” a fost întocmit conform prevederilor prevăzute de către “Directiva Utilajelor” 2006/42/EC pentru a presupune o înțelegere corectă și ușoară a conținutului manevrat de către operatorii autorizați. Așadar, trebuie să fie mereu amplasat, bine păzit și păstrat, lângă aparat.

Acest manual este o parte integrală a aparatului și trebuie păstrat pentru referință ulterioară până la eliminarea acestuia. Acest manual trebuie să fie mereu disponibil pentru operatorii funcționali și trebuie să fie amplasat bine pentru păstrare și prezervare, în apropierea aparatului.

Producătorul nu poate fi tras la răspundere pentru daune persoanelor, animalelor sau altor obiecte, din motiv de lipsă de atenție asupra standardelor și instrucțiunilor descrise în acest manual.

Manualul trebuie în mod obligatoriu să fie livrat împreună cu aparatul, în cazul în care cel din urmă este transferat unui alt utilizator.

Acest manual îndeplinește stadiul de artă atunci când aparatul este tranzacționat și nu poate fi considerat impropriu deoarece în urma unor experiențe noi acesta poate fi actualizat.

În cazul pierderii sau deteriorării acestui manual, solicitați o copie nouă de la producătorul sau dealerul autorizat specificând modelul aparatului și revizuirea citată pe copertă.

DESTINATARI

Acest manual tehnic este destinat exclusiv operatorilor autorizați însărcinați cu folosirea și întreținerea aparatului în conformitate cu competențele tehnice și profesionale specifice necesare pentru tipul de intervenție implicată. Simbolurile de mai jos sunt amplasate la începutul unui paragraf și indică operatorul implicat în subiectul dat.

Operatorii autorizați trebuie să efectueze pe aparat doar interventiile specifice competențelor lor.

Înainte să efectueze orice întervenție pe aprarat, operatorii autorizați trebuie fie siguri că posedă abilitățile fizice și psihice pentru a se asigura în orice moment că respectă condițiile de siguranță.

OPERATOR ÎNSĂRCINAT: Acesta este un operator care are cel puțin 18 ani (utilizator privat sau lucrător) care, în conformitate cu prevederile legilor în vigoare din țara de folosință cu vedere la siguranța și sănătatea la locul de muncă, poate efectua exclusiv pornirea, folosirea și oprirea aparatului prin respectarea deplină a secțiunii pentru instructori din manual, fiind echipat cu echipament de protecție personală.

INGINER DE ÎNTRETINERE PNEUMATICĂ/MECANICĂ: Acesta este un inginer pregătit și calificat să efectueze exclusiv intervenții asupra părților mecanice/pneumatice pentru a duce la bun sfârșit ajustarea, întreținerea și/sau proceduri de reparație chiar si cu protecțiile oprite prin respectarea deplină a instrucțiunilor conținute în acest manual sau în orice alt document specific furnizat exclusiv de către producător, fiind echipat cu echipament de protecție personală.

INGINER DE ÎNTREȚINERE ELCTRICA: Acesta este un inginer pregătit și calificat să efectueze exclusiv intervenții asupra dispozitivelor electrice pentru a duce la bun sfârșit proceduri de ajustare, întreținere și/ sau reparare, de asemenea cu tensiune directă chiar și cu protecțiile oprite prin respectarea deplină a instructiunilor conținute în acest manual sau în orice alt document specific furnizat exclusiv de către producător, fiind echipat cu echipament de protecție personală.

MANAGER DE SIGURANTA COMPANIEI : Acesta este un inginer tehnician calificat, pus în funcție de către angajator (în cazul în care aparatul este folosit într-o companie), care îndeplinește cerințele tehnice și profesionale prevăzute de legislația în vigoare privind siguranța și sănătatea lucrătorilor la locul de muncă.

INGINER TEHNICIAN AL PRODUCĂTORULUI: Acesta este un inginer tehnician calificat, furnizat de către producător și/sau dealer autorizat pentru a executa asistența tehnica necesară, precum și intervenții de rutină și întreținere suplimentară și/ sau proceduri neprevăzute în acest manual ce necesită cunoștințe specifice ale aparatului, fiind echipat cu echipament de protecție personală.

AVERTISMENTE DE SIGURANTĂ

DISPOZITIVE DE SIGURANTĂ APLICATE

1. SUPAPA DE SIGURANTĂ: aceasta este o supapă de siguranță verificată (calibrată la 10,5 bari), amplasată pe instalația pneumatică sub întrerupătorul de presuiune. Este folosită pentru a descărca suprapresiunea instalației, când întrerupătorul de presiune nu funcționează din cauza posibilelor defectiuni. Declanșarea supapei de siguranță obligă operatorul să oprească aparatul și necesită intervenția inginerilor tehnicieni de întreținere.
2. ÎNTRERUPATORUL DE PRESIUNE: acesta este un dispozitiv electro-pneumatic (calibrat la min. 7 bari și max. 10 bari) amplasat pe instalația pneumatică. Este folosit pentru a controla pornirea automată a aparatului, când presiunea operațiunii scade sub 7 bari, precum și ca stop automat când presiunea operațiuni atinge 10 bari.
   3.GRATII FIXE DE PROTECTIE ALE VENTILATORULUI DE RĂCIRE: Aceasta este o protectie fixată compusă din gratii din plastic îmbinate de șuruburi la baza ansamblului bi-cilindric al pompei. Este folosită la evitarea contactului accidental cu ventilatorul de răcire aflat în mișcare.
   4.COMUTATOR TERMIC RESTAURABIL: aceasta este o protectie termică amplasată pe instalația electrică, care oprește motorul electric în cazul unei supraîncărcări cu curent și/sau scurt-circuit.

Restaurarea poate fi efectuată prin butonul aferent.

1. MANOMETRUL REZERVORULUI: acesta este un dispozitiv de măsurare amplasat pe rezervorul aparatului. Acesta indică presiunea aerului comprimat prezent în rezervor.
2. MANOMETRU LA IEŞIRE: acesta este un dispozitiv de măsurat amplasat pe instalația pneumatică a aparatului în amonte a robinetului de evacuare rapidă a aerului. Acesta indică presiunea de ieşire, care este ajustabilă prin regulatorul de presiune adecvat (0 ÷ 10 bari)

Este strict interzisă manipularea, deconectarea și/ sau demontarea oricărui dispozitiv de siguranță aflat în aparat.

Este strict interzisă înlocuirea oricărui dispozitiv de siguranță sau a oricărui component al lor cu piese inautentice.

Este obligatoriu să verificați constant operațiunea corectă a tuturor dispozitivelor de siguranță instalate pe aparat.

Este obligatoriu să înlocuiti imediat orice dispozitiv de siguranță defectuos și/sau deteriorat.

MARCAJ DE SIGURANTĂ

Marcajul de siguranță folosit este reprezentat de o etichetă adezivă. aplicată pe exteriorul aparatului.

Pericol: Alimentare electrică

Pericol: Pornire automată

Pericol: Temperatură ridicată

Citiți obligatoriu instrucțiunile

Este obligatoriu să deconectați alimentarea electrică

Este obligatoriu să vă protejati auzul

Este obligatoriu să tineți semnalul de siguranță curat pentru a asigura buna vizibilitate.

Este absolut interzis să eliminați si/sau să deteriorați semnalele de siguranță aplicate pe aparat.

Este obligatoriu să înlocuiti semnalele de siguranță uzate solicitându-le producătorului și/sau dealerului autorizat.

ECHIPAMENT DE PROTECTIE PERSONALĂ (EPP)

Operatorilor autorizați nu le este permis să poarte haine și accesorii care pot rămâne prinse în aparat.

Este obligatoriu să folosiți EPP prevăzut de producător.

Operatorii autorizați sunt obligați să folosească EPP prevăzut de către producători al uneltelor folosite și în conformitate cu tipul de procesare.

SEMNAL	EPP OBLIGATORIU MOD DE FOLOSIRE
	Protectția mâinilor (Mânuși de protecție)	În cazul în care intervenții de întreținere sunt necesare fără a aștepta ca motorul electric și elementul de pompat bi- cilindric să se răcească.
	Protectția auzului (Apărători pentru urechi)	Pe parcursul tuturor fazelor de procesare.
	Protectția picioarelor (Încălțaminte cu capac consolidat)	Pe parcursul transportului aparatului.

RISCURI REZIDUALE

Operatorii autorizați trebuie să fie conștienți că deși producătorul a adoptat toate precauțiile tehnice de fabricare pentru a face aparatul sigur, există încă un potențial risc rezidual.

RISC RESIDUAL	Pericol de ardere prin contact accidental cu asamblajul pompei bi- cilindrice și cu motorul electric.
FRECVENTA DE EXPUNERE	Mică și accidentală. Poate fi expunere dacă operatorul decide să efectueze voluntar o acțiune greșită, interzisă si previzibilă rezonabil.
RELEVANTA DETERIORĂRII	Leziuni ușoare (în general reversibile)
RELEVANTA DETERIORĂRII	Semne de siguranță. / Obligația de a folosi echipamentul de protecție personală (EPP) și/ sau de a aștepta până când aparatul s-a răcit.

FOLOSIREA APARATULUI

DESTINAREA UTILIZĂRII

DOMENIUL DE UTILIZARE	Sectorul industrial, civil si de plute
LOCUL UTILIZĂRII	În interior sau exterior (cu condiția să nu fie supus agentilor atmosferici) iluminat suficient, ventilat și cu valori de umiditate a aerului și temperaturi conforme, înconformitate cu legile provizorii din țara de folosință cu vedere la siguranța și sănătatea la locurile de muncă. Aparatul trebuie să fie pus pe o suprafață ceasigură stabilitatea sa cu referre la greutatea și dimensiunile sale per total. ATENTIE ESTE OBLIGATORIU SĂ TINETI APARATUL DEPARTE DE COPII
UTILIZAREA PREVĂZUTĂ	Comprimarea aerului (fără ulei) pentru folosirea uneltelor pneumatice corespunzătoare în conformitate cu regulile în vigoare (ex: pistoale pentru suflat, umflare, spălare, vopsire sau sablare; înstalatori sau sudori la fața locului, fochiști sau nituiști.

OPERATORII INSARCINATI CU UTILIZA- REA

Un operator autorizat ce îndeplinește cerințele profesionale descrise.

LIMITELE UTILIZĂRII

Acest aparat a fost proiectat și produs exclusiv pentru utilizarea prezentată la par. 9, orice altă utilizare sau operare este aşadar complet interzisă pentru a asigura în orice moment siguranța operatorilor însărcinați, precum și eficiența aparatului în sine.

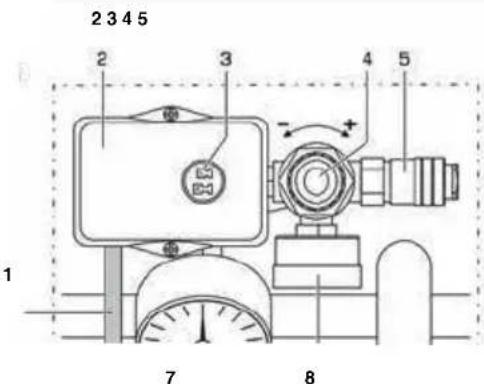

DISPOZITIVE DE COMANDĂ

Sunt afişate

1. Cablu de alimentare electrică
   2.Întrerupătorul de presiune
   3.Întrerupătorul "ON/OFF"
   4.Regulator de presiune la ieşire
   5.Bandă de ieşire rapidă a aerului
   6.Manometru la iesire
2. Manometrul rezervorului

Este strict interzis punerea în funcțiune aparatului în medii cu atmosferă potențial explozivă și/sau în prezența prafurilor combustibile (ex: praf de lemn, făinuri, zaharuri și produse de calitatea a doua).

Limitări de utilizare: este strict interzisă folosirea aparatului pentru utilizare necorespunzptoare, diferind de utilizarea prevăzută (par. 9).

Este obligatoriu să țineți aparatul departe de copii. În timpul utilizării, este obligatoriu să verificați că persoane neautorizate nu se apropie de aparat.

Este strict interzisă utilizarea tuburilor de aer (extensiilor), accesoriiilor și uneltelor neadecvante și/ sau care nu respectă cu regulațiile în vigoare.

Este strict interzisă ridicarea aparatului cu macarale și/ sau camioane stivuitoare.

Este strict interzisă direcționarea de curenți de aer înspre persoane, animale sau obiecte.

Este strict interzisă utilizarea aparatului pentru a transporta și/sau ridica persoane, animale sau obiecte.

Este strict interzisă urcarea pe aparat.

Este strict interzisă tractarea aparatului în orice fel și/ sau de către orice vehicul.

Este strict interzisă mutarea aparatului manual pe pante cu grad periculos în sus și/sau în jos.

Pericol de ardere prin contact accidental cu asamblajul de pompare bi-cilindric și cu motorul electric. Atentie! Există risc rezidual.

VERIFICĂRI ÎNAINTE DE PORNIRE

Înainte să porniți aparatul, operatorii autorizați trebuie obligatoriu să efectueze următoarele verificări.

1. Asigurați-vă că nu se află persoane neautorizate în apropierea aparatului.
2. Asigurați-vă că dispozitivele de siguranță sunt întregi și instalate corespunzător și funcționale.
3. Asigurati-vă că aparatul este poziționat corespunzător.
4. Asigurați-vă că butonul sau selectorul "ON/OFF" este poziționat pe "OFF (0)".
5. Asigurați-vă că supapa de scurgere a condensului este închisă.
6. Folositi echipamentele de protecție personală obligatorii (EPP).
7. Asigurati-vă că ați citit și ați înțeles “Instrucțiunile de folosire și întreținere” In totalitate.

PORNIREA APARATULUI

Operatorii autorizați pot porni aparatul doar după efectuarea verificărilor obligatorii descrise. Înainte de a folosi aparatul, operatorii autorizați trebuie să citească și să înțeleagă acest manual în totalitate. În timpul folosirii, este obligatoriu să verificați că persoanele neautorizate nu se aproapie de aparat.

Operatorilor autorizați nu le este permis să lase aparatul nesupravegheat în timpul interventiilor de operare și întreținere.

Pericol de ardere prin contact accidental cu asamblajul de pompare bi-cilindric și cu motorul electric. Atenție! Există risc rezidual.

Producătorul refuză toată răspunderea pentru daune asupra presoanelor, animalelor și obiectelor, din motivul inobservării ale standardelor și precauțiilor prevăzute în acest manual.

Producătorul refuză toată raspunderea pentru rezultatul final al procesării dat fiind faptul că acesta depinde exclusiv de tipul de unealtă folosită și de abilitățile profesionale ale operatorilor autorizați.

1. Conectați aparatul la rețea prin inserarea ștecherului de alimentare în priza corespunzătoare;
2. Porniți aparatul prin tragerea manetei “ONOFF” în poziția “ON (I)” (aparatul funcționează până când presiunea maximă de operare de 10 bari este atinsă, apoi se oprește automat);
3. Ajustați presiunea la ieșire folosind regulatorul potrivit, în conformitate cu instrumentul folosit și cu tipul de procesare. Verificați presiunea pe manometrul potrivit.

Este interziă înșurubarea regulatorului de presiune la ieșire dincolo de sfârșit, pentru a evita deteriorarea membranei.

1. Conectati instrumentul la tubul de aer (extensie)

2. Conectați tubul de aer (extensie) la robinetul de evacuare rapidă a aerului al aparatului.

Este strict interzisă folosirea de tuburi de aer (extensii), accesorii și instrumente neadecvate și/sau care nu respectă regulațiile în vigoare.

Este obligatorie folosirea de tuburi de aer (extensii), accesorii și instrumente ce respectă prevederile conținute în instrucțiunile de utilizare și întreținere furnizate de producătorii asociați.

1. Efectuați procesarea (aparatul se repornește automat când presiunea operațiunii scade sub 7 bari);
2. Odată ce procesarea s-a terminat, opriți aparatul după cum este descris.

OPRIREA APARATULUI

La sfârșitul ciclului de lucru, opriți aparatul dupa cum urmează:

1. Opriti aparatul prin apăsarea întrerupătorului “ON-OFF” pe poziția “OFF (0)”;
2. Deconectați aparatul de la rețea prin scoaterea ștecherului din priza adecvată;
3. Deconectati instrumentul de la tubul de aer (extensie);
4. Deconectați tubul de aer (extensie) de la robinetul de evacuare rapidă a aerului al aparatului;
5. Scurgeți condensul din rezervor doar la sfârșitul ciclului de lucru.

RESETAREA PROTECT IEI TERMICE RESTAURABILE

În cazul supraalimentării cu curent și/sau unui scurt-circuit în instalația electrică a aparatului, întrerupătorul termic restaurabil împiedcă oprirea motorului electric. Pentru a reseta întrerupătorul termic restaurabil, procedați după cum urmează:

1. Apăsați pe întrerupătorul "ON-OFF" în poz. OFF (0)";
2. Apăsați pe butonul termic restaurabil;
3. Asteptați câteva minute înainte să reporniți aparatul.

În cazul în care aparatul nu se pornește după ce ați așteptat, operatorul însărcinat este obligat să caute întervenția inginerilor tehnicieni de întreținere și/sau ai dealerului autorizat.

CONEXIUNI

CONEXIUNI ELECTRICE

Aparatul poate fi conectat la rețea prin introducerea ștecherului de curent în priza corectă.

Rețelele la care aparatul este conectat trebuie să conformeze cu cerințele prevăzute de către reglementările în vigoare din țara utilizării, precum și să îndeplinească caracteristicile tehnice citate la par. 2 și să fie echipate cu o instalație “împământată” adecvat.

Orice tip de material folosit pentru conextiune trebuie să se potrivească utilizării, să fie marcat "ce" dacă este supus directivei de joasă tensiune 2006/95/ec, și să se conformeze cu cerințele date de către reglementările în vigoare în țara utilizării aparatului.

Neobservarea avertismentelor descrise mai sus poate cauza daune ireparabile echipamentului electric al aparatului și expirarea garanției.

Producătorii refuză toată răspunderea pentru defecte sau defectiuni ale aparatului din cauza schimbării tensiunii bruscă depășind toleranțele prevăzute de către entitatea distribuitoare (voltaj ± 10% - frecvență ± 2%).

Dacă este necesar, este obligatoriu să conectați aparatul exclusiv la seturi generatoare cu o putere mai mare decât puterea electrică instalată. Pentru a suporta culmea de absorbție la început.

CONECTAREA TUBULUI DE AER (EXTENSIE) ŞI A INSTRUMENTELOR

1. Conectați instrumentele la tubul de aer (extensie);
2. Conectați tubul de aer (extensie) la robinetul de evacuare rapidă a aerului.

Este strict interzisă folosirea de tuburi de aer (extensii), accesorii și instrumente neadecvate și/sau nerespectând reglementările în vigoare.

Este obligatorie folosirea de tuburi de aer (extensii), accesorii și instrumente ce respectă prevederile conținute în instrucțiunile utilizării și întreținerii furnizate de către producătorii asociați.

Producătorul refuză toată răspunderea pentru daune asupra persoanelor, animalelor și obiectelor din cauza neobservării avertismentelor descrise mai sus.

OPRIREA DE URGENTĂ

OPRIREA DE URGENTĂ

Oprirea și pornirea aparatului poate fi efectuată prin apăsarea întrerupătorului “ON-OFF” pe poz. “OFF (0)”. Pentru evitarea pericolului imminent sau apropiat, operatorii autorizați sunt obligați să efectueze următoarele operațiuni:

1. Să apese pe întrerupătorul "ON-OFF" pe poz. "OFF (0)" la momentul potrivit.
2. Să informeze imediat “managerul de securitate” despre urgentă (dacă aparatul este folosit într-o companie)

PORNIREA DUPĂ O OPRIRE DE URGENTĂ

Doar după ce ați înlăturat cauza urgenței și ați evaluat cu grijă că acestea nu au dăunat și/ sau cauzat anomalii aparatului, cu încredințarea “managerului de siguranță” (în cazul în care aparatul este utilizat într-o companie), porniți aparatul după cum este descris.

ÎNTRETINEREA

STAREA DE "APARAT STINS"

Înainte să efectuați orice fel de întreținere și/sau intervenție de ajustare asupra aparatului, este obligatoriu necesar să scurgeți rezervorul (fără presiune), să deconectați sursa de curent, precum și să verificați că aparatul este într-adevăr oprit și nu poate fi pornit dintr-o dată (întrerupătorul ON-OFF pe poz. "OFF (0)" și cablul de alimentare deconectat de la priza de alimentare și poziționat în apropierea aparatului.

ÎNTRETINEREA DE RUTINĂ

Aceasta include toate activitățile efectuate în scopul menținerii condițiilor de utilizare și operare corecte ale aparatului prin diferite tipuri de intervenții (ajustări, verificări vizuale, curățarea filtrelor de aer, etc.) conduse la frecvența stabilită de un inginer tehnician de întreținere autorizat.

Operatorii autorizați trebuie să efectueze exclusiv operațiuni specifice competenței lor. Și cu încredințarea managerului de siguranță al companiei (dacă aparatul este utilizat într-o companie).

Operatorilor autorizați nu le este permis să lase aparatul nesupravegheat în timpul operării sale și în timpul operațiunilor de întreținere.

DISTRUGEREA

Când aparatul este distrus, este obligatoriu să observați prevederile reglementării în vigoare. Separați părțile ce compun aparatul in funcție de materialul de fabricație (plastic, cupru, oțel, etc.).

DIFICULTĂȚI - CAUZE - DEPANARE

Următorul tabel prezintă o serie de situații care se pot prezenta în timpul utilizării aparatului.

Operatorii autorizați trebuie să efectueze exclusiv operații specifice competenței lor. Și cu încredințarea managerului de siguranță al companiei (dacă aparatul este utilizat într-o companie).

TABEL AL ÎNTRETINERII DE RUTINĂ

FRECVENTA PUNCTUL DE INTERVENTIE		TIPUL DE INTERVENTIE
ZILNIC	Dispozitivele de siguranță	Verificați că sunt intregi, instalate corespunzător și funcționale
	Cablul și mufa de alimentare	Verificare vizuală a stadiului de rodaj
	Rezervorul	La fiecare ciclu de lucru amplasați aparatul pe pământ și scurgeți condensul din rezervor, deschizând supapa de condens.
SĂPTĂMÂNAL	Roțile	Controlul presiunii roților. Dacă este necersar, umflați cu aer compresat până la 2.5 bari max.
	Nr.2 Filtrele de aer, partea din față și din spate	Des-șurubați șurubul; Scoateți capacul; Extrageți filtrul; și curațați-I cu aer; Reasamblați capacul corect.INLOCUITI ÎN CAZ DE UZ VIZIBIL.

ÎNTRETINEREA SUPLIMENTARĂ

Include toate activitățile efectuate pentru a întreține condițiile corecte de utilizare și operare ale aparatului prin diferite tipuri de intervenții (ajustări, înlocuiri, etc.) executate exclusiv de tehnicienii producătorului la frecvența stabilită sau în caz de defectiune sau uz.

Pentru orice intervenție suplimentară de întreținere, este obligatoriu să cereti asistență tehnică producătorului dealerului autorizat.

DIFICULTATE	CAUZĂ DEPANARE
Aparatul nu pornește sau oprește și nu se repornește.	Lipsa de alimentare.	1. Verifique se o interruptor “ON-OFF” está na posição “ON (I)”;2. Verifique se o plugue do cabo de alimentação está funcionando e inserido corretamente na tomada adequada;3. Verifique se as possíveis extensões usadas e a tomada da fonte de alimentação estão funcionando;4. Verifique se o interruptor principal da rede elétrica está funcionando e posicionado em “ON (I)”.
	Împiedi-carea întreru-pătorului termic restaurabil din cauza supraa-limentării și/sau a unui scurt-circuit	Urmăriți procedura descrisă
Aparatul pornește de multe ori fără folosirea instrumentelor	Scurgeri din tubul de aer, instrument sau rețeaua pneumatică.	1. Verificați că instalația pneumatică nu a fost deteriorată;2. Verificați integritatea și conexiunea tubului de aer și a instrumentului.
Aerul nu iese din instrument	Rezervorul nu are presiune.	Porniți aparatul și așteptați până când rezervorul este umplut verificând presiunea de la manometrul potrivit.
	Ajustarea greșită a presiunii de ieșire.	Verificați că valoarea indicată pe manometru la ieșire este mai mare decât 0 (zero) bari.
	Instrumentul este deteriorat.	Verificați integritatea și eficiența instrumentului.
Presiune scăzută în rezervorul de aer	Scurgeri din tubul de aer, din instrument sau din instalația pneumatică.	1. Verificați integritatea instalației pneumatice.2. Verificați integritatea tubului de aer și a instru-mentului.3. Verificați că tubrile de aer ale aparatului și instru-mentului sunt conectate bine.4. Verificați dacă supapa de scurgere a condensului este bine închisă.
Împiedicarea supapei de siguranță	Pressostato com defeito..	Aplicați la un dealer autorizat.
Scurgere de aer de la supapa întrerupătorului de presiune cu aparatul oprit.	Verificați dacă supapa este murdară sau uzată.
Aparatul vibrează și/ sau emite mult zgomot.	Defect mecanic.
Porniri frecvente și randament mic	Filtrele de aer murdare.	Curățați filtrele.

PĂRTI DE REZERVĂ

Părți de rezervă originale pentru posibile înlocuiri trebuie să fie solicitate exclusiv producătorului sau dealerului autorizat. Este strict interzisă înlocuirea oricărui component ale aparatului cu părți de rezervă neoriginale.

ÎMPACHETAREA

TRANSPORTUL APARATULUI ŞI MANEVRAREA

Aparatul poate fi transportat manual de către doi operatori însărcinați de piciorul de sprijin și mâner sau manipulat manual de către un operator însărcinat folosind mânerul și roțile cu care este echipat.

Transportul aparatului trebuie efectuat obligatoriu de către doi operatori însărcinați în conformitate cu reglementările asupra “manipularea încărcăturilor”, pentru a evita condiții ergonomice nefavorabile care pot include riscuri de leziuni la coloană/lombar.

ÎMPACHETAREA

Aparatul este împachetat de către producător într-o cutie de carton echipată cu două mânere și conținând Nr.1 Compresorul Uscat și Nr. 1 Instructiuni de utilizare și întreținere.

DESCPACHETAREA

Odată ce pachetul a fost amplasat pe podea, pe o suprafață netedă ce îi asigură stabilitatea, despachetați aparatul înlăturându-I din ambalaj, observând instructiunile continute.

Este recomandat să aruncați ambalajul în funcție de tipurile diferite de materiale cu respectarea deplină a legilor în vigoare din țara de utilizare.

POZITIONAREA

Aparatul trebuie să fie utilizat într-un spațiu de lucru ce are caracteristicile descrise, poziționat pe o podea netedă ce îi asigură stabilitatea în relație cu dimensiunile și greutatea sa în mare.

Pentru a permite operatorilor autorizați să lucreze în spații sigure, este sugerat să asigurați o distanță minimă de (1 m) față de ceilalti, obiecte și/sau obstrucții.

DEPOZITAREA

Dacă aparatul nu este folosit pentru mult timp, este necesar să il depozitați într-un loc sigur, ce asigură temperatura și umiditatea potrivită, precum și protecția lui împotriva prafului. Înainte de a depozita aparatul, este recomandat să scurgeți condensul din rezervorul de aer.

ESPECIFICAÇÕES TÉCNICAS

AC4504

Tensiunea Puterii / Frecvența V / Hz 230 / 50
Putere nominală kW 0.24
Presiunea max. de operare Bar 8
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 58
Viteza de rotație a motorului arbore Rcm 1420
Volum rezervor litres 4
Randament (Tras/Livrat) Vmin 45 / 28
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutale totală Kg 11
Dimensiuni (ɔxbxh) mm 355x258x290

AC8305

Tensiunea Puteri / Frecventa V / Hz 230 / 50
Putere nominală kW 0.35
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 60
Viteza de rotațiu e motorului arbore Rom 1400
Volum rezervor litros 5
Randament (Tras/Livrat) Vmin 83 / 33
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutate totală Kg 14.1
Dimensiuni (bxbh) mm 435x410x270

AC24050

Tensiunea Puterii / Frecvența V / Hz 250 / 50
Putere nominală kW 1.5
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 72
Viteza de rotațiue a motorului arbore Rpm 1400
Volum rezervor lliros 50
Randament (Tras/Livrat) Vmin 240 / 170
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutate totală Kg 40.5
Dimensiuni (bxdxh) mm 730x-10x730

AC24016

Tensiunea Puterii / Frecvența V / Hz 230 / 50
Putere nominală KW 1.5
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 72
Vileza de rotație a motorului arbore Rbm 1400
Volum rezervor litros 16
Randament (Tras/Livrat) Vmin 240 / 170
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutale totală Kg 42.5
Dimensiuni (ɔxlxh) mm 720x510x495

AC10304

Tensiunea Puteri / Frecventa V / Hz 230 / 50
Putere nominală kW 0.55
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000'14/CE)	dB 60
Vileza de rotație a motorului arbore Rom 1400
Volumi rezervor litros 4
Randament (Tras/Livrat) Vmin 103 / 55
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greulate totală Kg 17.1
Dimensiuni (bxbh) mm 405x375x335

AC24080

Tensiunea Puterii / Frecvența V / Hz 280 / 50
Putere nominală kW 1.5
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 72
Viteza de rotatiiue a motorului arbore Rcm 1400
Volum rezervor litros 80
Randament (Tras/Livrat) Vmin 240 / 170
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutate totală Kg 63.5
Dimensiuni (bxlxh) mm 545x-65x1210

AC12810

Tensiunea Puterii / Frecvența V / Hz 230 / 50
Putere nominală KW 0,75
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 65
Viteza de rotație a motorului arbore Rom 1420
Volum rezervor litros 10
Randament (Tras/Livrat) Vmin 128 / 80
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutale totală Kg 25,8
Dimensiuni (bxxh) mm 495x437x459

AC32024

Tensiunea Pulerii / Frecventa V / Hz 230 / 50
Putere nominală kW 2.2
Presiunea max. de operare Bar 10
Nivel de presiune zgomot asigural (Dir.2000/14:CE)	dB 78
Vileza de rotație a motorului arbore Rom 1400
Volumi rezervor litros 24
Randament (Tras/Livrat) Vmin 320 / 230
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutate totală Kg 54
Dimensiuni (bxlxh) mm 800x560x535

AC12824

Tensiunea Puterii / Frecvenja V / Hz 280 / 50
Putere nominală kW 0,75
Presiunea max. de operare Bar 9
Nivel de presiune zgomot asigurat (Dir.2000/14/CE)	dB 65
Viteza de rotajie a motorului arbore Rpm 1420
Volum rezervor litros 24
Randament (Tras/Livrat) Vmin 128 / 80
Temperatura / umiditatea aerului ambient	°C / % 5 - 40 / 5 - 95
Greutate totală Kg 22.0
Dimensiuni (bxlxh) mm 571x280x575

Clasa de service pentru toate modelele: S3 - 20mn ON / 10mn OFF

DREPTURI REZERVATE

Drepturile rezervate asupra acestui manual "instrucțiuni de utilizare și întreținere" rămâne proprietatea producătorului. Nicio parte a acestui manual poate fi reprodusă și divulgată (total sau partial) prin nicio metodă de reproducere fără autorizația scrisă a Producătorului. Toate mărcile citate aparțin proprietarilor respectivi.

OBSAH
