AC24080 - Kompressor Senco - Kostenlose Bedienungsanleitung

Produkttyp	Ölfreier Luftkompressor
Marke	Senco
Modell	AC24080
Netzspannung	230 V / 50 Hz
Nennleistung	1,5 kW
Max. Betriebsdruck	9 bar
Tankvolumen	80 Liter
Luftdurchsatz (Ansaug-/Abgabe)	240 / 170 L/min
Motordrehzahl	1400 U/min
Schalldruckpegel	72 dB(A)
Betriebstemperatur	5 bis 40 °C
Luftfeuchtigkeit	5 bis 95 %
Abmessungen (L x B x H)	545 x 465 x 1210 mm
Gesamtgewicht	63,5 kg
Betriebsart	S3 – 20 Min. EIN / 10 Min. AUS
Sicherheitseinrichtungen	Sicherheitsventil (10,5 bar), Druckschalter (7-10 bar), Lüfterschutzgitter, Thermoschalter
Empfohlene persönliche Schutzausrüstung	Handschuhe, Gehörschutz, Sicherheitsschuhe
Verwendungszweck	Versorgung von Druckluftwerkzeugen (Pistolen, Schrauber usw.)
Regelmäßige Wartung	Tägliches Ablassen von Kondensat, wöchentliche Kontrolle der Räder und Reinigung der Luftfilter
Ersatzteile	Ausschließlich Original-Senco-Ersatzteile verwenden
Garantie	Siehe Konformitäts- und Garantieerklärung am Ende des Handbuchs

Häufig gestellte Fragen - AC24080 Senco

Was ist der maximale Betriebsdruck des Senco AC24080 Kompressors?

Der maximale Betriebsdruck beträgt 9 bar. Der Druckschalter stoppt den Motor automatisch bei 10 bar und startet ihn wieder, wenn der Druck unter 7 bar fällt.

Wie schalte ich den Kompressor AC24080 ein?

Schließen Sie das Netzkabel an, stellen Sie den ON-OFF-Schalter auf ON (I). Die Maschine läuft bis zum Erreichen des maximalen Drucks und stoppt dann automatisch. Stellen Sie den Ausgangsdruck mit dem Regler ein.

Wie groß ist das Lufttankvolumen?

Der Tank hat ein Volumen von 80 Litern. Es ist mit einem Kondensatablassventil ausgestattet, das nach jedem Arbeitszyklus geöffnet werden muss.

Welche Sicherheitseinrichtungen hat der Kompressor?

Zu den Sicherheitseinrichtungen gehören ein Sicherheitsventil mit Einstellung auf 10,5 bar, ein Druckschalter (7-10 bar), ein Lüfterschutzgitter, ein rückstellbarer Thermoschalter und zwei Manometer (Tank und Ausgang).

Wie wird das Kondensat aus dem Tank abgelassen?

Schalten Sie die Maschine am Ende des Arbeitszyklus aus, ziehen Sie den Stecker, neigen Sie sie und öffnen Sie das Kondensatablassventil. Stellen Sie sicher, dass der Tank nicht unter Druck steht.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie die Stromversorgung, die Stellung des ON-OFF-Schalters, die Steckdose und Verlängerungskabel. Wenn der Thermoschalter ausgelöst hat, drücken Sie nach dem Ausschalten des Schalters die Reset-Taste.

Wie oft müssen die Luftfilter gewartet werden?

Die Luftfilter sollten wöchentlich gereinigt werden. Schrauben Sie die Abdeckung ab, entnehmen Sie den Filter und reinigen Sie ihn mit Druckluft. Ersetzen Sie ihn, wenn er abgenutzt ist.

Kann ich Verlängerungskabel mit diesem Kompressor verwenden?

Ja, aber sie müssen den Vorschriften entsprechen und für die Leistung des Geräts geeignet sein. Die Nichteinhaltung kann zu Schäden führen und die Garantie erlöschen lassen.

Wie stoppe ich den Kompressor im Notfall?

Drücken Sie sofort den ON-OFF-Schalter in die Position OFF (0). Ziehen Sie dann das Netzkabel und informieren Sie den Sicherheitsbeauftragten, wenn Sie in einem Unternehmen sind.

Welche Abmessungen und welches Gewicht hat der Senco AC24080?

Die Abmessungen betragen 545 x 465 x 1210 mm und das Gesamtgewicht 63,5 kg. Er ist mit Rädern und einem Handgriff zum Transport ausgestattet.

BEDIENUNGSANLEITUNG AC24080 Senco

(Übersetzung der Ursprünglichen Anweisungen)

Mode d'Emploi

BEDEUTUNG DER BETRIEBSANLEITUNG 12 EMPFÄNGER 12

RHEITSHINWEISE....12

Angewandte Sicherheitsvorkehrungen 12

Sicherheitskennzeichnungen....13

Persönliche Schutzausrüstung (Psa) 13

Restrisiken....13

MASCHINENEINSATZ....13

Bestimmungszweck....13

Verwendungsgrenzen....14

Steuereinrichtungen 14

Kontrollen Vor Dem Einschalten 14

Einschalten Der Maschine....14

Ausschalten Der Maschine.... 15

Wiederherstellung Der Wärmeschutz Auslösung 15

ANSCHLÜSSE 15

Elektrische Anschlüsse.... 15

Anschluss Des Luftschlauches (Verlängerung) Und Der Werkzeuge 15

NOT-AUS....15

Not-Aus....15

Wiedereinschalten Nach Einem Not-Aus 16

WARTUNG....16

Zustand Der Ausgeschalteten Maschine.... 16

Routinewartung 16

Zusätzliche Wartung 16

Demontierung 16

Fehler – Ursachen – Fehlerbehebung.... 16

Ersatzteile 17

VERPACKUNG....18

Maschinentransport Und Handhabung.... 18

Verpackung 18

Auspacken 18

Positionierung 18

Aufbewahrung 18

TECHNISCHE DATEN 19

VORBEHALTENE RECHTE....19

KONFORMITÄTSERKLÄRUNG....199

GARANTIE....202

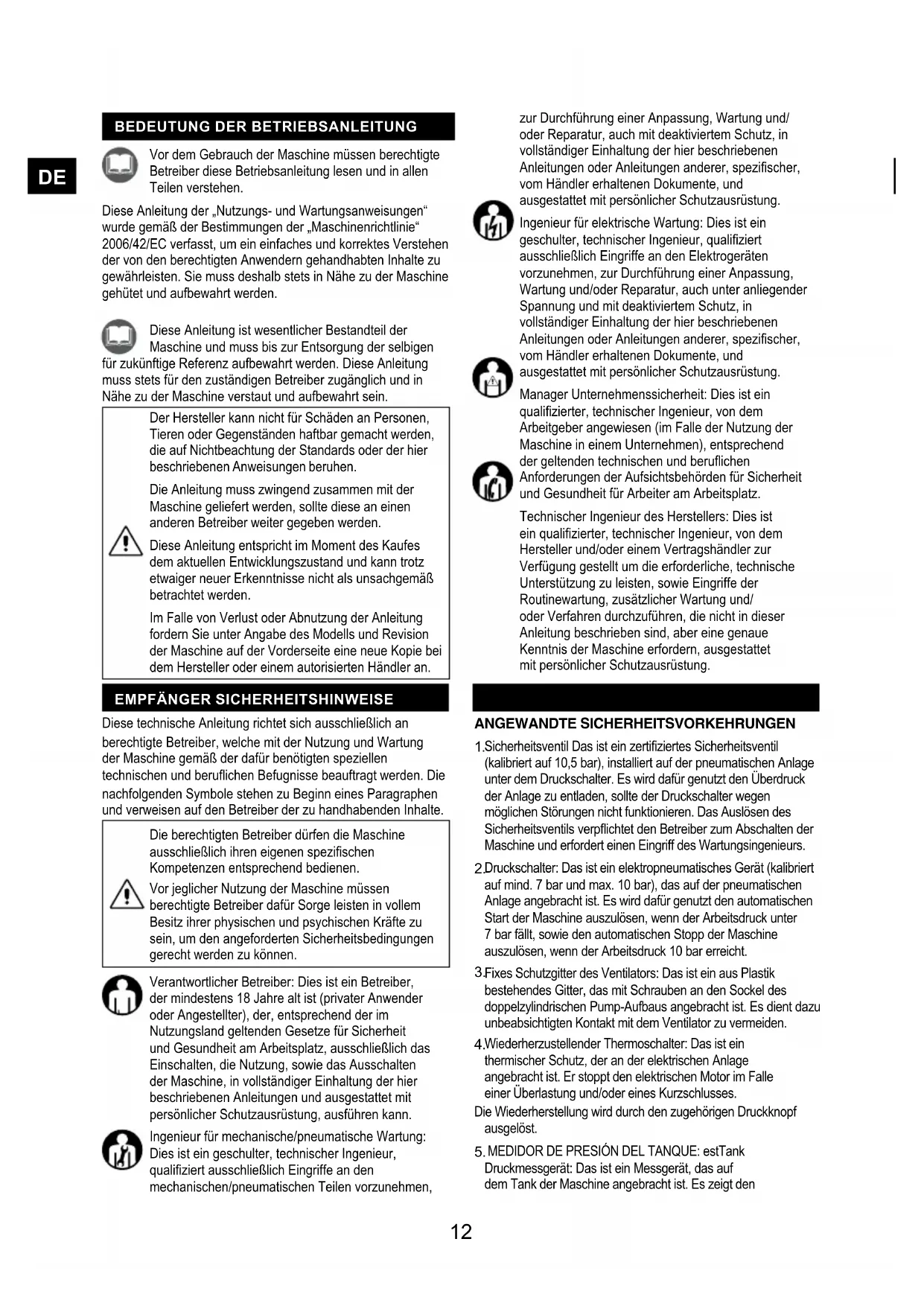

BEDEUTUNG DER BETRIEBSANLEITUNG

Vor dem Gebrauch der Maschine müssen berechtigte Betreiber diese Betriebsanleitung lesen und in allen Teilen verstehen.

Diese Anleitung der „Nutzungs- und Wartungsanweisungen“ wurde gemäß der Bestimmungen der „Maschinenrichtlinie“ 2006/42/EC verfasst, um ein einfaches und korrektes Verstehen der von den berechtigten Anwendern gehandhabten Inhalte zu gewährleisten. Sie muss deshalb stets in Nähe zu der Maschine gehütet und aufbewahrt werden.

Diese Anleitung ist wesentlicher Bestandteil der Maschine und muss bis zur Entsorgung der selbigen

für zukünftige Referenz aufbewahrt werden. Diese Anleitung muss stets für den zuständigen Betreiber zugänglich und in Nähe zu der Maschine verstaut und aufbewahrt sein.

Der Hersteller kann nicht für Schäden an Personen, Tieren oder Gegenständen haftbar gemacht werden, die auf Nichtbeachtung der Standards oder der hier beschriebenen Anweisungen beruhen.

Die Anleitung muss zwingend zusammen mit der Maschine geliefert werden, sollte diese an einen anderen Betreiber weiter gegeben werden.

Diese Anleitung entspricht im Moment des Kaufes dem aktuellen Entwicklungszustand und kann trotz etwaiger neuer Erkenntnisse nicht als unsachgemäß betrachtet werden.

Im Falle von Verlust oder Abnutzung der Anleitung fordern Sie unter Angabe des Modells und Revision der Maschine auf der Vorderseite eine neue Kopie bei dem Hersteller oder einem autorisierten Händler an.

EMPFÄNGER SICHERHEITSHINWEISE

Diese technische Anleitung richtet sich ausschließlich an berechtigte Betreiber, welche mit der Nutzung und Wartung der Maschine gemäß der dafür benötigten speziellen technischen und beruflichen Befugnisse beauftragt werden. Die nachfolgenden Symbole stehen zu Beginn eines Paragraphen und verweisen auf den Betreiber der zu handhabenden Inhalte.

Die berechtigten Betreiber dürfen die Maschine ausschließlich ihren eigenen spezifischen Kompetenzen entsprechend bedienen.

Vor jeglicher Nutzung der Maschine müssen berechtigte Betreiber dafür Sorge leisten in vollem Besitz ihrer physischen und psychischen Kräfte zu sein, um den angeforderten Sicherheitsbedingungen gerecht werden zu können.

Verantwortlicher Betreiber: Dies ist ein Betreiber, der mindestens 18 Jahre alt ist (privater Anwender oder Angestellter), der, entsprechend der im Nutzungsland geltenden Gesetze für Sicherheit und Gesundheit am Arbeitsplatz, ausschließlich das Einschalten, die Nutzung, sowie das Ausschalten der Maschine, in vollständiger Einhaltung der hier beschriebenen Anleitungen und ausgestattet mit persönlicher Schutzausrüstung, ausführen kann.

Ingenieur für mechanische/pneumatische Wartung: Dies ist ein geschulter, technischer Ingenieur, qualifiziert ausschließlich Eingriffe an den mechanischen/pneumatischen Teilen vorzunehmen,

zur Durchführung einer Anpassung, Wartung und/oder Reparatur, auch mit deaktiviertem Schutz, in vollständiger Einhaltung der hier beschriebenen Anleitungen oder Anleitungen anderer, spezifischer, vom Händler erhaltenen Dokumente, und ausgestattet mit persönlicher Schutzausrüstung.

Ingenieur für elektrische Wartung: Dies ist ein geschulter, technischer Ingenieur, qualifiziert ausschließlich Eingriffe an den Elektrogeräten vorzunehmen, zur Durchführung einer Anpassung, Wartung und/oder Reparatur, auch unter anliegender Spannung und mit deaktiviertem Schutz, in vollständiger Einhaltung der hier beschriebenen Anleitungen oder Anleitungen anderer, spezifischer, vom Händler erhaltenen Dokumente, und ausgestattet mit persönlicher Schutzausrüstung.

Manager Unternehmenssicherheit: Dies ist ein qualifizierter, technischer Ingenieur, von dem Arbeitgeber angewiesen (im Falle der Nutzung der Maschine in einem Unternehmen), entsprechend der geltenden technischen und beruflichen Anforderungen der Aufsichtsbehörden für Sicherheit und Gesundheit für Arbeiter am Arbeitsplatz.

Technischer Ingenieur des Herstellers: Dies ist ein qualifizierter, technischer Ingenieur, von dem Hersteller und/oder einem Vertragshändler zur Verfügung gestellt um die erforderliche, technische Unterstützung zu leisten, sowie Eingriffe der Routinewartung, zusätzlicher Wartung und/oder Verfahren durchzuführen, die nicht in dieser Anleitung beschrieben sind, aber eine genaue Kenntnis der Maschine erfordern, ausgestattet mit persönlicher Schutzausrüstung.

ANGEWANDTE SICHERHEITSVORKEHRUNGEN

1. Sicherheitsventil Das ist ein zertifiziertes Sicherheitsventil (kalibriert auf 10,5 bar), installiert auf der pneumatischen Anlage unter dem Druckschalter. Es wird dafür genutzt den Überdruck der Anlage zu entladen, sollte der Druckschalter wegen möglichen Störungen nicht funktionieren. Das Auslösen des Sicherheitsventils verpflichtet den Betreiber zum Abschalten der Maschine und erfordert einen Eingriff des Wartungsingenieurs.

2. Druckschalter: Das ist ein elektropneumatisches Gerät (kalibriert auf mind. 7 bar und max. 10 bar), das auf der pneumatischen Anlage angebracht ist. Es wird dafür genutzt den automatischen Start der Maschine auszulösen, wenn der Arbeitsdruck unter 7 bar fällt, sowie den automatischen Stopp der Maschine auszulösen, wenn der Arbeitsdruck 10 bar erreicht.

3. Fixes Schutzgitter des Ventilators: Das ist ein aus Plastik bestehendes Gitter, das mit Schrauben an den Sockel des doppelzylindrischen Pump-Aufbaus angebracht ist. Es dient dazu unbeabsichtigten Kontakt mit dem Ventilator zu vermeiden.

4. Wiederherzustellender Thermoschalter: Das ist ein thermischer Schutz, der an der elektrischen Anlage angebracht ist. Er stoppt den elektrischen Motor im Falle einer Überlastung und/oder eines Kurzschlusses.

Die Wiederherstellung wird durch den zugehörigen Druckknopf ausgelöst.

1. MEDIDOR DE PRESIÓN DEL TANQUE: estTank Druckmessgerät: Das ist ein Messgerät, das auf dem Tank der Maschine angebracht ist. Es zeigt den

jeweiligen, momentanen Druckluftdruck im Tank an.

1. Druckmessgerät an der Ausgabe: Das ist ein Messgerät, das an der pneumatischen Anlage, oberhalb des Luftstrom Auslaufhahnes liegt. Es zeigt den Ausgangsdruck an, welcher durch den Druckregulator angepasst werden kann (0:10 bar).

Es ist strengstens verboten sich an den vorhandenen Sicherheitsvorrichtungen der Maschine zu schaffen zu machen, diese zu abzuschalten oder zu entfernen.

Es ist strengstens verboten Sicherheitsvorrichtungen oder deren Bestandteile durch nicht originale Ersatzteile auszutauschen.

Es muss zwingend die einwandfreie Funktion aller in der Maschine befindlichen Sicherheitsvorrichtungen überprüft werden.

Es müssen zwingend jegliche nicht funktionierende und/oder beschädigte Sicherheitsvorrichtungen sobald wie möglich ausgetauscht werden.

SICHERHEITSKENNZEICHNUNGEN

Die verwendete Sicherheitskennzeichnung wird durch einen Aufkleber auf der Maschine deutlich gemacht.

Die Bedeutung der Symbole:

Gefahr:
Stromversorgung

Gefahr:

Automatischer Start Hohe Temperaturen

Gefahr:

Zwingend die
Anweisungen lesen

Zwingend die
Stromversorgung trennen

Zwingend Hörschutz
tragen

Halten Sie die Sicherheitssymbole zwingend sauber, um deren gute Sichtbarkeit zu gewährleisten.

Es ist verboten die an der Maschine angebrachten Sicherheitssymbole zu beschädigen und/oder zu entfernen.

Abgenutzte Sicherheitssymbole müssen zwingend durch neue Symbole von dem Hersteller oder einem Vertragshändler ausgetauscht werden.

PERSÖNLICHE SCHUTZAUSRÜSTUNG (PSA)

Die berechtigten Betreiber dürfen keine Stoffe oder Accessoires tragen, die sich in der Maschine verfangen könnten.

Es muss zwingend die von dem Hersteller vorgesehene PSA getragen werden.

Die berechtigten Betreiber müssen zwingend die PSA nutzen, die von dem Hersteller etwaiger verwendeter Werkzeuge empfohlen wird und der jeweiligen Arbeitsweise entspricht.

SYMBOL	VORGESCHRI-EBENE PSA	NUTZUNGSART
	Handschutz(Spannungssc-hutz Handschuhe)	Falls Wartungseingriffe vorgenommen werden müssen bevor der elektrische Motor oder das doppelzylindrische Pumpelement abgekühlt sind.
	Gehörschutz	Während aller Arbeitsphasen.
	Fußschutz(Sicherheitsschuhe)	Während des Transportes der Maschine.

RESTRISIKEN

Die berechtigten Betreiber der Maschine sollten sich bewusst sein, dass, obwohl der Hersteller alle technisch möglichen Sicherheitsvorkehrungen für die Maschine getroffen hat, trotzdem ein potentielles Restrisiko besteht.

RESTRI-SIKO	Verbrennungsgefahr bei unbeabsichtigtem Kontakt mit der doppelzylindrischen Pumpeinheit oder dem elektrischen Motor.
STROMB-ELASTUNG	Niedrig und unbeabsichtigt. Es kann zu einer Strombelastung kommen, wenn sich der Betreiber absichtlich dazu entschließt eine falsche, verbotene oder unvorhergesehen unzumutbare Handlung durchführt.
SCHADE-NRELEVANZ	Leichte Verletzungen (meist heilbar).
SCHADE-NRELEVANZ	Sicherheitsschilder (siehe Par. 19)./Zwingende Nutzung der persönlichen Schutzausrüstung (PSA) (siehe Par. 20) und/oder warten bis die Maschine abgekühlt ist.

MASCHINENEINSATZ

BESTIMMUNGSZWECK

EINSAT-ZGEBIET	In industriellem oder privatem Bereich.
VERWEN-DUNGSS-TELLE	Innen- oder Außenanwendung (vorausgesetzt sie wird keinem atmosphärischem Druck ausgesetzt), ausreichend beleuchtet, belüftet, und Temperatur- sowie Luftfeuchtigkeitswerten, die Par. 2 entsprechen, den rechtlichen Vorschriften des Landes für Sicherheit und Gesundheit am Arbeitsplatz angemessen. Die Maschine muss auf einem Untergrund stehen, der ihrem Gewicht und ihrer allgemeinen Größe entspricht.ACHTUNG: DIE MASCHINE MUSS AUßER DER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN
VORGES-EHENE VERWEN-DUNG	Luftkompression (ohne Öl) für die Nutzung von angemessenen Luftdruck Werkzeugen, die den geltenden Vorschriften entsprechen. (z.B. Blas-, Pump-, Reinigungs-, Farb- oder Sandstrahlgeräte; Schrauben; Schweiß-, Niet- oder Schmiergeräte).
VERANT-WORTLICHE BETREIER	Ein berechtigter Betreiber, der den Anforderungen beschrieben in entspricht.

DE

VERWENDUNGSGRENZEN

Diese Maschine wurde ausschließlich für den in Par. 9 beschriebenen Nutzen designt und produziert. Jeglicher anderer Nutzen oder Anwendung ist daher strengstens untersagt, um die Sicherheit des berechtigten Betreibers, sowie die Leistungsfähigkeit der Maschine zu gewährleisten.

STEUEREINRICHTUNGEN

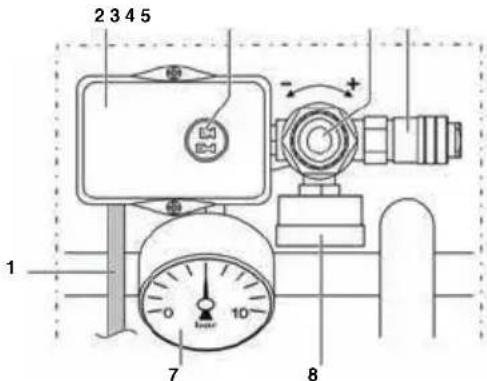

Diese werden gezeigt.

1. Stromversorgungskabel
   2.Druckschalter
   3..AN-AUS" Knopf
2. Druckregler an der Ausgabe
   5.Luftstrom Auslaufhahn
   6.Druckmessgerät an der Ausgabe
3. Tank Druckmessgerät

Es ist strengstens verboten die Maschine in Umgebungen mit explosionsfähiger Atmosphäre und/oder in Anwesenheit von brennbaren Stäuben zu nutzen (z.B. Holzstaub, Mehl, Zucker).

Nutzungseinschränkungen: Es ist strengstens verboten die Maschine für einen anderen Gebrauch als den vorgesehenen Gebrauch zu nutzen.

Die Maschine muss außer Reichweite von Kindern aufbewahrt werden.

Während der Nutzung muss gewährleistet werden, dass unautorisierte Personen keinen Zugang zu der Maschine haben.

Es ist strengstens verboten Luftschläuche, Verlängerungen, Aufsätze und Werkzeuge mit der Maschine zu nutzen, die dafür nicht angemessen sind und/oder nicht den geltenden Vorschriften entsprechen.

Es ist strengstens verboten die Maschine mit Kränen und/oder Gabelstaplern zu heben.

Es ist strengstens verboten Luftstöße gegen Menschen, Tiere oder Gegenstände zu richten.

Es ist strengstens verboten mit der Maschine Menschen, Tiere oder Gegenstände zu transportieren und/oder zu heben.

Es ist strengstens verboten auf die Maschine zu steigen.

Es ist strengstens verboten die Maschine mit jeglichen Mitteln und/oder Fahrzeugen zu ziehen.

Es ist strengstens verboten die Maschine manuell auf einem Hang mit gefährlich starkem Gefälle zu bewegen. Verbrennungsgefahr bei unbeabsichtigtem Kontakt mit dem doppelzylindrischen Pumpaufbau und dem elektrischen Motor. Achtung! Es besteht ein Restrisiko.

KONTROLLEN VOR DEM EINSCHALTEN

Vor dem Einschalten der Maschine muss der berechtigte Betreiber zwingend die folgenden Kontrollen durchführen.

1. Stellen Sie sicher, dass sich keine unberechtigten Personen in Nähe der Maschine befinden.
2. Stellen Sie sicher, dass alle Sicherheitsvorkehrungen korrekt und sicher installiert sind und einwandfrei funktionieren.
3. Stellen Sie sicher, dass die Maschine einwandfrei positioniert steht.
4. Stellen Sie sicher, dass der „AN-AUS“ Knopf auf „AUS (0)“ steht.
5. Stellen Sie sicher, dass das Kondensatablassventil geschlossen ist.
6. Nutzen Sie die vorgeschriebene persönliche Schutzausrüstung (PSA).
7. Stellen Sie sicher, dass Sie „Nutzungs- und Wartungsanleitung“ ganzheitlich gelesen und verstanden haben.

EINSCHALTEN DER MASCHINE

Die berechtigten Betreiber dürfen die Maschine nur nach Ausführung der in Par. 23 beschriebenen Kontrollen einschalten. Vor dem Einschalten müssen berechtigte Betreiber diese Anleitung lesen und ganzheitlich verstehen. Während der Nutzung muss sichergestellt werden, dass unberechtigte Personen nicht in die Nähe der Maschine kommen. Berechtigte Betreiber dürfen die Maschine während des Betriebes oder Wartungseingriffen nicht unbeaufsichtigt lassen.

Verbrennungsgefahr bei unbeabsichtigtem Kontakt mit dem doppelzylindrischen Pumpaufbau und dem elektrischen Motor. Achtung! Es besteht ein Restrisiko. Der Hersteller lehnt jegliche Verantwortung für Schäden an Personen, Tieren oder Gegenständen ab, die durch Nichtbeachtung der hier beschriebenen Standards und Warnungen entstehen. Der Hersteller lehnt jegliche Verantwortung für das Endergebnis der Nutzung dieser Maschinen ab, in Anbetracht dessen, dass dieses stark von dem verwendeten Werkzeug und dem beruflichen Können des berechtigten Betreibers abhängt.

1. Schließen Sie die Maschine an das Stromnetzwerk an, in dem Sie das Stromversorgungskabel in die ordnungsgemäße Steckdose stecken;
2. Schalten Sie die Maschine mit dem „AN-AUS“ Knopf an, in dem Sie den Knopf auf die Position „AN (I)“ stellen (die Maschine arbeitet bis der maximale Arbeitsdruck von 10 bar erreicht ist, dann stoppt sie automatisch);
3. Passen Sie den Ausgangsdruck mit dem Druckregler an der Ausgabe an, je nach verwendetem Werkzeug und Arbeitsweise. Kontrollieren Sie den Druck an dem Druckmessgerät an der Ausgabe;

Es ist verboten den Druckregler an der Ausgabe zu überdrehen, um eine Beschädigung der Membran zu vermeiden.

1. Verbinden Sie das Werkzeug mit dem Luftschlauch (Verlängerung);

2. Verbinden Sie den Luftschlauch (Verlängerung) mit dem Luftstrom Auslaufhahn der Maschine;

Es ist strengstens verboten Luftschläuche, Verlängerungen, Aufsätze und Werkzeuge mit der Maschine zu nutzen, die dafür nicht angemessen sind und/oder nicht den geltenden Vorschriften entsprechen. Es müssen zwingend Luftschläuche, Verlängerungen, Aufsätze und Werkzeuge verwendet werden, die den Bestimmungen der Nutzungs- und Wartungsanleitung des Herstellers entsprechen.

1. Führen Sie die Bearbeitung aus (die Maschine startet automatisch wieder sobald der Arbeitsdruck unter 7 bar fällt);

2. Wenn die Bearbeitung beendet ist, schalten Sie die Maschine aus wie beschrieben.

AUSSCHALTEN DER MASCHINE

Am Ende des Arbeitsganges schalten Sie die Maschine wie folgt aus:

1. Schalten Sie die Maschine aus, indem Sie den „AN-AUS“ Knopf auf die „AUS (0)“ Position stellen;
2. Entfernen Sie die Maschine von dem Stromnetzwerk, in dem Sie das Stromversorgungskabel aus der entsprechenden Steckdose ziehen:
3. Entfernen Sie das Werkzeug von dem Luftschlauch (Verlängerung);
4. Entfernen Sie den Luftschlauch von dem Luftstrom Auslaufhahn der Maschine;
5. Lassen Sie das Kondensat nur dann ab, wenn der Arbeitsgang komplett abgeschlossen ist.

WIEDERHERSTELLUNG DER WÄRMESCHUTZ AUSLÖSUNG

Sollte eine Überlastung und/oder ein Kurzschluss in der elektrischen Anlage eintreten, löst sich der wiederherzustellende Thermoschalter aus und stoppt den elektrischen Motor. Um den wiederherzustellenden Thermoschalter wieder zurück zu setzen, gehen Sie wie folgt vor;

1. Schalten Sie den „AN-AUS“ Knopf auf die Position „AUS (0)“;
2. Drücken Sie den Druckknopf des wiederherzustellenden Thermoschalters;
3. Warten Sie einige Minuten bevor Sie die Maschine von neuem starten.

Sollte die Maschine trotz Ruhezeit nicht wieder starten muss der verantwortliche Betreiber um das Eingreifen der Wartungstechniker und/oder der Vertragshändler suchen.

ANSCHLÜSSE

ELEKTRISCHE ANSCHLÜSSE

Das Stromnetzwerk, woran die Maschine angeschlossen wird, muss den vorgegebenen Anforderungen der Bestimmungen des Nutzungslandes, sowie den technischen Funktionen, beschrieben in Par. 2, entsprechen. Des Weiteren muss es mit einem ordnungsgemäßen Erdungssystem ausgestattet sein.

Jegliche Art von elektrischem Material, das für Anschlüsse verwendet wird, muss der Nutzung entsprechen, mit „ce“ markiert sein, wenn es der Niederspannungsrichtlinie 2006/95/ec ausgesetzt ist, und die vorgegebenen Anforderungen der Bestimmungen des Nutzungslandes erfüllen.

Das Nichtbeachten der oben beschriebenen Warnungen kann zu irreparablen Schäden der elektrischen Ausrüstung der Maschine und der damit folgenden Verfall der Garantie führen.

Der Hersteller lehnt jegliche Verantwortung für Fehler oder Fehlfunktionen ab, die auf plötzlichen Spannungsänderungen beruhen, die über die vorgesehenen Toleranzen der Verteilungseinheit hinausgehen (Spannung ± 10% - Frequenz ± 2%).

Sollte es nötig sein, muss die Maschine ausschließlich an Generatoraggregate angeschlossen werden, deren Leistung größer ist als die installierte elektrische Leistung um die Absorptionsspitze am Beginn zu unterstützen.

ANSCHLUSS DES LUFTSCHLAUCHES (VERLÄNGERUNG) UND DER WERKZEUGE

1. Verbinden Sie die Werkzeuge mit dem Luftschlauch (Verlängerung);

2. Verbinden Sie den Luftschlauch (Verlängerung) mit dem Luftstrom Auslaufhahn der Maschine.

Es ist strengstens verboten Luftschläuche, Verlängerungen, Aufsätze und Werkzeuge mit der Maschine zu nutzen, die dafür nicht angemessen sind und/oder nicht den geltenden Vorschriften entsprechen.

Es müssen zwingend Luftschläuche, Verlängerungen, Aufsätze und Werkzeuge verwendet werden, die den Bestimmungen der Nutzungs- und Wartungsanleitung des Herstellers entsprechen.

Der Hersteller lehnt jegliche Verantwortung für Schäden an Personen, Tieren oder Gegenständen ab, die durch Nichtbeachtung der oben beschriebenen Warnungen entstehen.

NOT-AUS

NOT-AUS

Das Ausschalten der Maschine durch das Umstellen des „AN-AUS“ Knopfes auf die Position „AUS (0)“ erreicht werden. Um Situationen bevorstehender oder akuter Gefahr zu vermeiden muss der berechtigte Betreiber die folgenden Schritte ausführen:

1. Stellen Sie den „AN-AUS“ Knopf rechtzeitig auf die „AUS (0)“ Position.
2. Informieren Sie sofort den Sicherheitsmanager über den Notfall (wenn die Maschine in einem Unternehmen genutzt wird).

WIEDEREINSCHALTEN NACH EINEM NOT-AUS

Ausschließlich nur nach dem Entfernen jeglicher Notfallursachen und der sorgfältigen Kontrolle, dass diese keine Schäden und/oder Anomalien an der Maschine verursacht haben, kann mit Einverständnis des Sicherheitsmanagers (im Falle der Nutzung in einem Unternehmen) die Maschine wieder eingeschaltet werden wie beschrieben.

WARTUNG

ZUSTAND DER AUSGESCHALTETEN MASCHINE

Bevor jegliche Art der Wartung und/oder ein anpassender Eingriff in die Maschine durchgeführt werden kann muss der Tank unbedingt entleert werden (kein Druck). Die Stromversorgung muss getrennt und es muss überprüft werden, dass die Maschine nicht plötzlich angeschaltet werden kann („AN-AUS“ Knopf auf der Position „AUS (0)“ und das Stromversorgungskabel von der Steckdose trennen und nahe der Maschine positionieren).

ROUTINEWARTUNG

Die Routinewartung beinhaltet alle ausgeführten Tätigkeiten um eine ordnungsgemäße Nutzung und Nutzungsbedingungen der Maschine zu erhalten (Anpassungen, Sichtprüfungen, Reinigung der Luftfilter, etc.). Diese werden von dem Wartungstechniker in festgelegter Häufigkeit durchgeführt.

Die berechtigten Betreiber müssen ausschließlich Vorgänge ihrer eigenen Kompetenz entsprechend durchführen und mit Zustimmung des Sicherheitsmanagers des Unternehmens handeln (sollte die Maschine in einem Unternehmen genutzt werden). Berechtigte Betreiber dürfen die Maschine während des Betriebes oder Wartungseingriffen nicht unbeaufsichtigt lassen.

ROUTINEWARTUNGSTABELLE

Häufigkeit Eingriffspunkt Art des Eingriffs
Jeden Tag	Sicherheitseinrichtungen	Stellen Sie sicher, dass sie fest und ordentlich installiert sind, und gut funktionieren
	Stromversorgungskabel und Stecker	Sichtprüfung des Verschließzustandes

Häufigkeit Eingriffspunkt Art des Eingriffs
Jeden Tag	Tank	Lehnen Sie die Maschine nach jedem Arbeitsgang auf den Boden und lassen Sie das Kondensat durch das Kondensatablassventil aus dem Tank abfließen.
Jede Woche	Räder	Reifendruck Kontrolle. Falls nötig, mit bis zu max. 2,5 bar aufpumpen.
	Nr. 2 Luftfilter, Vor- und Rückseite	Drehen Sie die Schrauben heraus ; Entfernen Sie die Abdeckung ; Entnehmen Sie den Filter ; und säubern Sie ihn mit Luft; bauen Sie die Abdeckung wieder ordnungsgemäß zusammen.BEACHTEN SIE: BEI KLAREN ANZEICHEN VON ABNUTZUNG BITTE AUSTAUSCHEN.

ZUSÄTZLICHE WARTUNG

Die zusätzliche Wartung beinhaltet alle ausgeführten Tätigkeiten um eine ordnungsgemäße Nutzung und Nutzungsbedingungen der Maschine zu erhalten (Anpassungen, Sichtprüfungen, Reinigung der Luftfilter, etc.). Diese werden ausschließlich von Technikern des Herstellers in festgelegter Häufigkeit oder im Falle von Fehlern oder Abnutzung durchgeführt.

Für jeglichen Eingriff einer zusätzlichen Wartung fragen Sie nach technische Unterstützung bei dem Hersteller oder einem Vertragspartner.

DEMONTIERUNG

Wenn die Maschine demontiert wird, beachten Sie zwingend die Bestimmungen der geltenden Vorschriften. Trennen Sie die verschiedenen Teile der Maschine nach unterschiedlichen Baumaterialien (Plastik, Kupfer, Eisen, etc.).

FEHLER - URSACHEN - FEHLERBEHEBUNG

Die folgende Tabelle beinhaltet eine Reihe von Situationen, die während der Nutzung der Maschine auftreten können

Die berechtigten Betreiber müssen ausschließlich Vorgänge ihrer eigenen Kompetenz entsprechend durchführen und mit Zustimmung des Sicherheitsmanagers des Unternehmens handeln (sollte die Maschine in einem Unternehmen genutzt werden).

FEHLER URSACHEN FEHLERBEHEBUNG
Die Maschine kann nicht eingesch-altet werden oder stoppt und kann nicht wieder gestartet werden.	Mangel an Stromvers-orgung	1. Stellen Sie sicher, dass der „AN-AUS“ Knopf auf der „AN (I)“ Position steht;2. Kontrollieren Sie ob der Stecker des Stromversorgungskabels funktioniert und ordnungsgemäß in der Steckdose steckt;3. Kontrollieren Sie ob etwaig genutzte Verlängerungen und die Steckdose funktionieren;4. Kontrollieren Sie ob der Hauptnetzschalter auf „AN (I)“ steht.
	Auslösen des wiederherzus-tellenden Thermoschalters durch eine Überlastung und/oder ein Kurzschluss.	Folgen Sie dem Verfahren beschrieben.
Die Maschine startet oft ohne die Werkzeuge in Gang zu bringen.	Leck im Luftschlauch, Werkzeug oder der pneumatischen Anlage.	1. Kontrollieren Sie ob die pneumatische Anlage beschädigt worden ist;2. Kontrollieren Sie die Vollständigkeit und Verbindung des Luftschlauches und des Werkzeugs.
Es kommt keine Luft aus dem Werkzeug.	Der Druck im Tank ist nicht hoch genug.	Schalten Sie die Maschine an und warten Sie bis der Tank vollständig geladen ist. Kontrollieren Sie den Druck am Druckmessgerät.
	Falsche Einstellung des Ausgangsdrucks.	Kontrollieren Sie ob der Ausgangsdruck am Auslauf Druckmessgerät größer als 0 (Null) bar ist.
	Das Werkzeug ist beschädigt.	Kontrollieren Sie die Vollständigkeit und Funktionstüchtigkeit des Werkzeuges.
Druckabfall im Luft Tank.	Undichte Stellen an dem Luftschlauch, dem Werkzeug oder der pneumatischen Anlage.	1. Kontrollieren Sie die Unversehrtheit der pneumatischen Anlage.2. Kontrollieren Sie die Unversehrtheit des Luftschlauches und des Werkzeugs.3. Stellen Sie sicher, dass die Anschlüsse des Luftschlauches und des Werkzeuges intakt sind.4. Stellen Sie sicher, dass das Kondensatablassventil gut verschlossen ist.
Auslösen des Sicherheitsventils.	Der Druckschalter ist defekt.	Kontaktieren Sie einen Vertragshändler.
Entwichen von Luft am Ventil des Druckschalters wenn die Maschine aus ist.	Kontrollieren Sie ob das Ventil verschmutzt oder abgenutzt ist.
Die Maschine vibriert und/oder macht viel Lärm.	Ein Bruch in der Mechanik.
Häufiges Anlaufen, geringer Ertrag.	Die Luftfilter sind verschmutzt. Säubern Sie die Filter.

ERSATZTEILE

Originale Ersatzteile für einen möglichen Austausch müssen ausschließlich bei dem Hersteller oder einem Vertragshändler bestellt werden.

Es ist strengstens verboten Teile durch nicht-originale Ersatzteile zu ersetzen.

VERPACKUNG

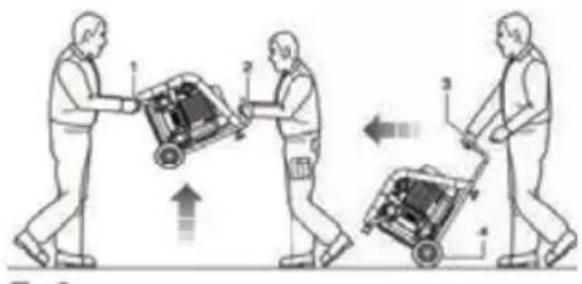

MASCHINENTRANSPORT UND HANDHABUNG

Die Maschine kann von zwei Personen manuell transportiert werden. Heben Sie die Maschine an dem Stand Fuß und dem Handgriff. Wenn eine Person die Maschine bedient, nutzen Sie den Handgriff und die eingebauten Räder.

Der Transport der Maschine muss zwingend von zwei berechtigten Betreibern gemäß den Vorschriften für die manuelle Handhabung von Lasten durchgeführt werden, um unvorteilhafte körperliche Haltungen zu vermeiden, die zu Wirbelsäulen oder Lenden Verletzungen führen könnten.

VERPACKUNG

Die Maschine wird von dem Hersteller in einen Karton mit zwei Griffen verpackt und enthält einen Trockenkompressor und eine Nutzungs- und Wartungsanleitung.

AUSPACKEN

Positionieren Sie das Paket auf einem ebenen Untergrund, um die nötige Stabilität zu gewährleisten. Nehmen Sie die Maschine aus der Verpackung mit Hinblick auf die Anleitung.

Es wird empfohlen die Verpackung und die inbegriffenen verschiedenen Materialien gemäß den geltenden Gesetzen im Nutzungsland zu entsorgen.

POSITIONIERUNG

Die Maschine muss an einem, der in Par. 2 beschriebenen Ausstattung entsprechenden, Arbeitsplatz genutzt werden. Sie muss auf einem ebenen Untergrund mit ausreichend Stabilität für ihre Größe und Gewicht positioniert werden.

Es wird empfohlen mindestens 1m Abstand zu anderen Objekten und/oder Hindernissen halten, um dem berechtigten Betreiber ein sicheres Arbeiten zu gewährleisten.

AUFBEWAHRUNG

Wird die Maschine für einen längeren Zeitraum nicht genutzt, muss sie an einem sicheren Ort mit entsprechender Temperatur und Luftfeuchtigkeit aufbewahrt und gegen Staub geschützt werden.

Es wird empfohlen das Kondensat vor dem Verfahren der Maschine aus dem Luft Tank zu entleeren.

TECHNISCHE DATEN

AC4504

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 0.24
Max. Arbeitsdruck Bar 8
Schalldruckpegel (Dir.2000/14/CE)	dB 58
Motorwellen Rotationsgeschwindigkeit	Rpm 1420
Tank Volumen litres 4
Ertrag (angesogen/geliefert) Vmin 45, 28
Umgebungstemperatur und -luffeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 11
Dimensionen (B*L*H) mm 355x258x290

AC8305

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 0.35
Max. Arbeitsdruck Bar 9
Schalldruckpegel (Dir.2000*14/CE)	dB 60
Motorwellen Rotationsgeschwindigkeit	Rpm 1400
Tank Volumen litres 5
Ertrag (angesogen/geliefert) Vmin 83	33
Umgebungstemp eratur und -luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 14.1
Dimensionen (B*L*H) mm 435x410x270

AC24050

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 1.5
Max. Arbeitsdruck Bar 9
Schalldruckpegel (Dir.2000x14/CE)	dB 72
Motorwellen Rotationsge- schwindigkeit	Rpm 1400
Tank Volumen litres 50
Ertrag (angesogen/geliefert) Vmin 240 / 170
Umgebungstemperatur und -luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 40.5
Dimensionen (B*L*H) mm 730x410x730

AC24016

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 1.5
Max. Arbeitsdruck Bar 9
Schalldruckpegel(Dir.2000/14/CE)	dB 72
Motorwellen Rotationsgeschwindigkeit	Rpm 1400
Tank Volumen litres 16
Ertrag (angesogen/geliefert) Vmin 240 / 170
Umgebungstemperatur und-luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 42.5
Dimensionen (B*L*H) mm 720x510x495

AC10304

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 0.55
Max. Arbeitsdruck Bar 9
Schalldruckpegel (Dir.2000*14/CE)	dB 60
Motorwellen Rotationsgeschwindigkeit	Rpm 1400
Tank Volumen litres 4
Ertrag (angesogen/geliefert) Vmin 103 / 55
Umgebungstemperatur und -luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 17.1
Dimensionen (B*L*H) mm 405x375x335

AC24080

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 1.5
Max. Arbeitsdruck Bar 9
Schalldruckpegel (Dir.2000x14/CE)	dB 72
Motorwellen Rotationsgeschwindigkeit	Rqm 1400
Tank Volumen litres 80
Ertrag (angesogen/geliefert) Vmin 240 / 170
Umgebungstemperatur und -luftfleuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamrlgewicht Kg 63,5
Dimensionen (B*L*H) mm 545x465x12	10

AC12810

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 0.75
Max. Arbeitsdruck Bar 9
Schalldruckpegel (Dir.2000'14/CE)	dB 65
Motorwellen Rotationsgeschwindigkeit	Rpm 1420
Tank Volumen litres 10
Ertrag (angesogen/gelliefert) Vmin 128 / 80
Umgebungstemperatur und -luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 25.8
Dimensionen (B*L*H) mm 495x437x459

AC32024

Spannung / Frequenz V/Hz 230 / 50
Nennleistung kW 2,2
Max. Arbeitsdruck Bar 10
Schalldruckpegel (Dir.2000*14/CE)	dB 78
Motorwellen Rotationsgeschwindigkeit	Rpm 1400
Tank Volumen litres 24
Ertrag (angesogen/geliefert) Vmin 320 / 230
Umgebungstemperatur und -luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 54
Dimensionen (B*L*H) mm 800x560x535

AC12824

Spannung / Frequenz V/Hz 230 / 50
Nennleistung KW 0,75
Max. Arbeitsdruck Bar 9
Schalldruckpegel (Dir.2000/14/CE)	dB 65
Motorwellen Rotationsgeschwindigkeit	Rpm 1420
Tank Volumen litres 24
Ertrag (angesogen/geliefert) Vmin 120 / 80
Umgebungstemperatur und -luftfeuchtigkeit	°C/%	5 - 40 / 5 - 95
Gesamtgewicht Kg 22.0
Dimensionen (B*L*H) mm 571x280x575

Serviceklasse für alle Modelle: S3 - 20mn ON/ 10mn OFF

VORBEHALTENE RECHTE

Die vorbehaltenen Rechte dieser Nutzungs- und Wartungsanleitung bleiben Eigentum des Herstellers. Die Teile dieser Anleitung dürfen ohne schriftliche Einwilligung des Herstellers unter keinen Umständen reproduziert und (ganz oder teilweise) vervielfältigt oder veröffentlicht werden. Alle zitierten Warenzeichen sind Eigentum der jeweiligen Besitzer.

INDHOLDSFORTEGNELSE

VIGTIGHEDEN AF MANUALEN 21

ER RETTE TIL....21

SIKKERHEDSADVARSLER 21

Risiko:
Høj temperatur

KONTROL F∅R DER TÄENDES

RUTINUNDERHÅLLSÅTGÄRDER

KOMPLETTERANDE UNDERHÅLLSARBETE

SIKKERHETSVARSLER 53

Sikkerhetsmerking 54

Gevaar:
Automatische start

ELEKTRISCHE AANSLUITINGEN

VOORBEHOUDEN RECHTEN

reinstimmung mit den folgenden Richtlinien:

2006/42/EC, 2014/35/EU, 2014/30/EU, 2014/29/EU, 2000/14/EC.

2005/88/EC. 2011/65/EC. 2009/105/EC

erklären in alleiniger Verantwortung, dass:

den geltenden Gesundheits- und Sicherheitsanforderungen

entspricht, so wie sie in den folgenden Dokumenten festgehalten

warden:

EN1012-1:2010

EN60204-1:2018

EN55014-1:2007+A2+2011

EN55014-2:2015

EN61000-3-2:2019

EN61000-3-3:2013+A1:2019

Unterschrieben von: Chris Klein

Ort der Erklärung: KYOCERA SENCO Industrial Tools, Inc.

Ursprüngliche Herausgabe: 29. Juni 2021

Pascallaan 68

ERKLÆRING OM SAMSVAR - NO

Vi,

Operinnelig utstedt: 29 Juni 2021

Adresse: KYOCERA SENCO Netherlands B.V.

Pascaliaan 88

Wij KYOCERA SENCO Industrial Tools, Inc.

Cincinnati, Ohio 45245

Mais für kohannmetsuexialleisen. RTOCERA SERVO INDUSTRIAL

Tools, Inc.
