AC24080 - Kompressor Senco - Gratis bruksanvisning og manual

Produkttype	Oljefri luftkompressor
Merke	Senco
Modell	AC24080
Forsyningsspenning	230 V / 50 Hz
Merkeeffekt	1,5 kW
Maks driftstrykk	9 bar
Tankvolum	80 liter
Luftmengde (suget/utblåst)	240 / 170 L/min
Motorturtall	1400 o/min
Lydtrykknivå	72 dB(A)
Driftstemperatur	5 til 40 °C
Luftfuktighet	5 til 95 %
Mål (L x B x H)	545 x 465 x 1210 mm
Totalvekt	63,5 kg
Driftsklasse	S3 – 20 min PÅ / 10 min AV
Sikkerhetsinnretninger	Sikkerhetsventil (10,5 bar), trykkbryter (7-10 bar), viftebeskyttelsesgitter, termisk bryter
Anbefalt personlig verneutstyr	Hansker, hørselvern, vernesko
Tiltenkt bruk	Forsyning av trykkluftverktøy (pistoler, skrutrekkere, etc.)
Rutinemessig vedlikehold	Daglig tømming av kondensat, ukentlig kontroll av hjul og rengjøring av luftfiltre
Reservedeler	Bruk kun originale Senco-deler
Garanti	Se samsvarserklæringen og garantien på slutten av manualen

Ofte stilte spørsmål - AC24080 Senco

Hva er maksimalt driftstrykk for Senco AC24080 kompressoren?

Maksimalt driftstrykk er 9 bar. Trykkbryteren stopper motoren automatisk ved 10 bar og starter den igjen når trykket faller under 7 bar.

Hvordan starter jeg AC24080 kompressoren?

Koble til strømkabelen, sett ON-OFF-bryteren på ON (I). Maskinen går til den når maksimalt trykk, og stopper deretter automatisk. Still utløpstrykket med regulatoren.

Hva er tankens kapasitet?

Tanken har en kapasitet på 80 liter. Den er utstyrt med en kondensatutløsningsventil som skal åpnes etter hver arbeidssyklus.

Hvilke sikkerhetsinnretninger har kompressoren?

Sikkerhetsinnretningene inkluderer en sikkerhetsventil kalibrert til 10,5 bar, en trykkbryter (7-10 bar), et viftebeskyttelsesgitter, en termisk bryter som kan tilbakestilles, og to manometre (tank og utløp).

Hvordan tømmer jeg kondensatet fra tanken?

Etter arbeidssyklusen, slå av maskinen, koble den fra, og vipp den for å åpne kondensatutløsningsventilen. Forsikre deg om at tanken ikke er under trykk.

Hva gjør jeg hvis kompressoren ikke starter?

Sjekk strømforsyningen, ON-OFF-bryterens posisjon, støpselet og skjøteledninger. Hvis den termiske bryteren har slått ut, trykk på tilbakestillingsknappen etter å ha satt bryteren på OFF.

Hvor ofte bør luftfiltrene vedlikeholdes?

Luftfiltrene må rengjøres ukentlig. Skru av dekselet, ta ut filteret og rengjør det med trykkluft. Bytt det hvis det er slitt.

Kan jeg bruke skjøteledninger med denne kompressoren?

Ja, men de må være i samsvar med forskriftene og tilpasset apparatets effekt. Manglende overholdelse kan føre til skade og annullere garantien.

Hvordan stopper jeg kompressoren i en nødsituasjon?

Trykk umiddelbart ON-OFF-bryteren i OFF (0)-posisjon. Koble deretter fra strømkabelen og informer sikkerhetsansvarlig hvis du er i en bedrift.

Hva er målene og vekten til Senco AC24080?

Målene er 545 x 465 x 1210 mm og totalvekten er 63,5 kg. Den er utstyrt med hjul og et håndtak for transport.

BRUKSANVISNING AC24080 Senco

(Oversettelse av de Originale Instruksjonene)

Käyttöohjeet

Frakobling af maskinen kan udføres ved at trykke på "TÆND-SLUK" -afbryderen på position "SLUK (0)". For at undgå situationer med nært forestående eller tæt fare skal de autoriserede operatører obligatorisk udføre følgende handlinger:

Enheter på maskinen....47

Påslagning av maskinen....47

Personlig beskyttelsesutstyr 54

Restrisiko....54

MASKINENS ANVENDELSE ....54

Anvendelsesformål 54

Anvendelsesgrenser 55

Gjenopprettelse av utløst termisk beskyttelse 56

FORBINDELSER 56

Elektriske forbindelser 56

Tilkobling av luftrøret (forlengelse) og verktøyene 56

N∅DSTOPP 56

Nødstopp 56

Påslaging etter nødstopp 56

VEDLIKEHOLD 56

Tilstanden «avslått maskin» 56

Rutinevedlikehold 57

Tilleggsvedlikehold 57

Demolering 57

Feil – Årsaker – Feilsøking 57

Reservedeler 58

INNPAKKING 58

Maskinens transport og håndtering 58

Utpakking 58

Plassering 58

Lagring....58

TEKNISKE SPESIFIKASJONER....59

FORBEHOLDTE RETTIGHETER....59

ERKLÆRING OM SAMSVAR 199

GARANTI....202

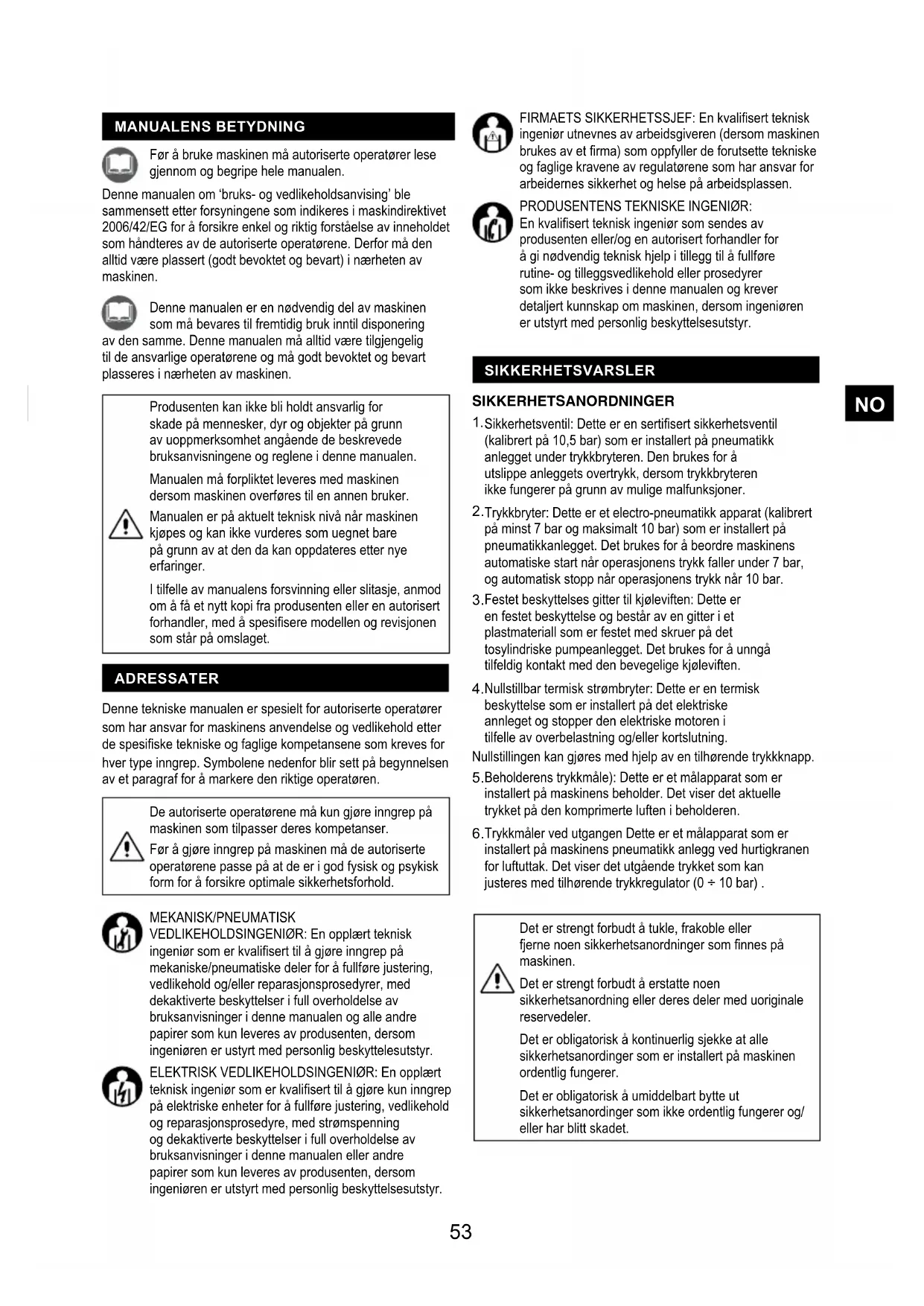

MANUALENS BETYDNING

Før å bruke maskinen må autoriserte operatører lese gjennom og begripe hele manualen.

Denne manualen om 'bruks- og vedlikeholdsanvising' ble sammensett etter forsyningene som indikeres i maskindirektivet 2006/42/EG for å forsikre enkel og riktig forståelse av inneholdet som håndteres av de autoriserte operatørene. Derfor må den alltid være plassert (godt bevoktet og bevart) i nærheten av maskinen.

av den samme. Denne manualen må alltid være tilgjengelig til de ansvarlige operatørene og må godt bevoktet og bevart plasseres i nærheten av maskinen.

Produsenten kan ikke bli holdt ansvarlig for skade på mennesker, dyr og objekter på grunn av uoppmerksomhet angående de beskrevede bruksanvisningene og reglene i denne manualen.

Manualen må forpliktet leveres med maskinen dersom maskinen overføres til en annen bruker.

Manualen er på aktuelt teknisk nivå når maskinen kjøpes og kan ikke vurderes som uegnet bare på grunn av at den da kan oppdateres etter nye erfaringer.

I tilfelle av manualens forsvinning eller slitasje, anmod om å få et nytt kopi fra produsenten eller en autorisert forhandler, med å spesifisere modellen og revisjonen som står på omslaget.

ADRESSATER

Denne tekniske manualen er spesielt for autoriserte operatører som har ansvar for maskinens anvendelse og vedlikehold etter de spesifiske tekniske og faglige kompetansene som kreves for hver type inngrep. Symbolene nedenfor blir sett på begynnelsen av et paragraf for å markere den riktige operatøren.

De autoriserte operatørene må kun gjøre inngrep på maskinen som tilpasser deres kompetanser.

Før å gjøre inngrep på maskinen må de autoriserte operatørene passe på at de er i god fysisk og psykisk form for å forsikre optimale sikkerhetsforhold.

MEKANISK/PNEUMATISK

VEDLIKEHOLDSINGENI∅R: En opplært teknisk ingeniør som er kvalifisert til å gjøre inngrep på mekaniske/pneumatiske deler for å fullføre justering, vedlikehold og/eller reparasjonsprosedyrer, med dekaktiverte beskyttelser i full overholdelse av bruksanvisninger i denne manualen og alle andre papirer som kun leveres av produsenten, dersom ingeniøren er ustyrt med personlig beskyttelesutstyr.

ELEKTRISK VEDLIKEHOLDSINGENI∅R: En opplært teknisk ingeniør som er kvalifisert til å gjøre kun inngrep på elektriske enheter for å fullføre justering, vedlikehold og reparasjonsprosedyre, med strømspenning og dekaktiverte beskyttelser i full overholdelse av bruksanvisninger i denne manualen eller andre papirer som kun leveres av produsenten, dersom ingeniøren er utstyrt med personlig beskyttelsesutstyr.

FIRMAETS SIKKERHETSSJEF: En kvalifisert teknisk ingeniør utnevnes av arbeidsgiveren (dersom maskinen brukes av et firma) som oppfyller de forutsette tekniske og faglige kravene av regulatørene som har ansvar for arbeidernes sikkerhet og helse på arbeidsplassen.

PRODUSENTENS TEKNISKE INGENI∅R:

En kvalifisert teknisk ingeniør som sendes av produsenten eller/og en autorisert forhandler for å gi nødvendig teknisk hjelp i tillegg til å fullføre rutine- og tilleggsvedlikehold eller prosedyrer som ikke beskrives i denne manualen og krever detaljert kunnskap om maskinen, dersom ingeniøren er utstyrt med personlig beskyttelsesutstyr.

SIKKERHETSVARSLER

SIKKERHETSANORDNINGER

1. Sikkerhetsventil: Dette er en sertifisert sikkerhetsventil (kalibrert på 10,5 bar) som er installert på pneumatikk anlegget under trykkbryteren. Den brukes for å utslippe anleggets overtrykk, dersom trykkbryteren ikke fungerer på grunn av mulige malfunksjoner.
2. Trykkbryter: Dette er et electro-pneumatikk apparat (kalibrert på minst 7 bar og maksimalt 10 bar) som er installert på pneumatikkanlegget. Det brukes for å beordre maskinens automatiske start når operasjonens trykk faller under 7 bar, og automatisk stopp når operasjonens trykk når 10 bar.
3. Festet beskyttelses gitter til kjøleviften: Dette er en festet beskyttelse og består av en gitter i et plastmateriall som er festet med skruer på det tosyllindriske pumpeanlegget. Det brukes for å unngå tilfeldig kontakt med den bevegelige kjøleviften.
4. Nullstillbar termisk strømbryter: Dette er en termisk beskyttelse som er installert på det elektriske annleget og stopper den elektriske motoren i tilfelle av overbelastning og/eller kortslutning.
   Nullstillingen kan gjøres med hjelp av en tilhørende trykkknapp.
5. Beholderens trykkmåle): Dette er et målapparat som er installert på maskinens beholder. Det viser det aktuelle trykket på den komprimerte luften i beholderen.
6. Trykkmåler ved utgangen Dette er et målapparat som er installert på maskinens pneumatikk anlegg ved hurtigkranen for luftuttak. Det viser det utgående trykket som kan justeres med tilhørende trykkregulator (0 ÷ 10 bar).

Det er strengt forbudt å tukle, frakoble eller fjerne noen sikkerhetsanordninger som finnes på maskinen.

Det er strengt forbudt å erstatte noen sikkerhetsanordning eller deres deler med uoriginale reservedeler.

Det er obligatorisk å kontinuerlig sjekke at alle sikkerhetsanordinger som er installert på maskinen ordentlig fungerer.

Det er obligatorisk å umiddelbart bytte ut sikkerhetsanordinger som ikke ordentlig fungerer og/eller har blitt skadet.

SIKKERHETSMERKING

Sikkerhetsmerkinger som brukes utgjøres av klistremerker som sitter på utsiden av maskinen.

Symbolenes betydning:

Fare: strømforsyning

Fare: automatisk start

Fare: høy temperatur

Les nøye bruksanvisningene

Det er obligatorisk å bryte strømforsyningen

Det er obligatorisk å beskytte hørselen

Det er obligatorisk å holde sikkerhetssymbolene rent for å forsikre at de er vel synlige.

Det er helt forbudt å fjerne og/eller ødelegge sikkerhetssymbolene som sitter på maskinen.

Det er obligatorisk å erstatte utslitte sikkerhetssymboler med nye, som kan bestilles fra produsenten og/eller en autorisert forhandler.

PERSONLIG BESKYTTELSESUTSTYR

De autoriserte maskinoperatørene må ikke ha klær eller tilbehør på seg som kan flokes i maskinen. Det er obligatorisk å bruke det personlige beskyttelsesutstyret som anbefales av produsenten.

De autoriserte operatørene må obligatorisk bruke det personlige beskyttelsesutstyret som anbefales av produsenten av verktøyene som brukes, og etter behandlingstypen.

SYMBOL	OBLIGATORISK PERSONLIGE BESKTTELSESU-TSTYR	BRUKSTYPE
	Håndbeskyttelse (beskyttelseshansker mot varme)	Dersom vedlikeholdsinngrep kreves uten å vente på at den elektriske moteren og det tosyldriske pumpeanlegget har avkjølt.
	Hørselbeskyttelse (ørekkokker)	under alle behandlingsfaser
	Fotbeskyttelse (sko med forsterket tåhette)	under maskinens transport

RESTRISIKO

De autoriserte operatører må være oppmerksomme på at det fremdeles finnes noen potensielle risikoer selv om produsenten har vedtatt alle mulige tekniske sikkerhetsforanstaltninger for å gjøre maskinen sikker.

Restrisiko	Risk for brannskader ved tilfeldig kontakt med det tosy lindriske pumpeanlegget og den elektriske motoren.
Eksponering	Lav og tilfeldig. Maskinoperatøren kan utsettes for risikoen hvis han eller hun bestemmer seg for å utgjøre en feilaktig handling som er forbudt og ikke sannsynligvis forutsigbar.
Skader	lett skade (vanligvis reversibel)
Vedtatte tiltak	sikkerhetsmerket. Forpliktelse til å bruke personlig beskyttelsesutstyr og/eller venter inntil maskinen har avkjølt.

MASKINENS ANVENDELSE

ANVENDELSESFORMÅL

ANVENDELSE-SOMRÅDE	innen industri, håndverk og den sivile sektoren.
ANVENDELSE-STED	Innendørs eller utendørs (under forutsetning at maskinen ikke utsettes for atmosfæriske påvirkninger) som tilskrekkelig er opplystet og ventilert, med en lufttemperatur og fuktighetsverdi som motsvarer det som står på punkt 2. De skal være egnete i forhold til de lovlige bestemmelsene om sikkerhet og helse på arbeidsplassen som gjelder i det landet der maskinen brukes. Maskinen må settes på en yte som forsikrer at den stadig står med hensyn til total vekt og mål.
FORUTSETT ANVENDELSE	Kompresjon av luft (uten olje) for bruket av egnete pneumatikk verktøy som motsvarer kraven i gjeldende lov (f.eks. pistoler for blåsing, oppumping, tøyvasking, maling eller sandblåsing; skruverktøy, punktsveiser, klinkehamre eller smørekopper).
MASKINOPERAT∅REN MEDANSVAR FOR DRIFTEN	En autorisert maskinoperatør som møter de yrkesmessige kravene som beskrives i punkt 5.

ANVENDELSESGRENSER

Den her maskinen ble utformet og produsert for anvendelsen som beskrives i punkt 9. For å forsikre de ansvarlige maskinoperatørenes sikkerhet og maskinens effektivitet er alle andre anvendelser og håndteringer helt forbudt.

MAN∅VERANORDNINGER

Som vises i.

1. Strømledning
   2.Trykkbryter
   3.PÁ-AV bryter
2. Trykkregulator ved utgangen
   5.Hurtigkranen
3. Trykkmåleren ved utgangen
4. Måler til trykket i beholderen.

Det er strengt forbudt å ta maskinen i drift i et miljø med et potentielt explosiv atmosfær og/eller i nærheten av brennbart støv (f.eks. trestøv, mjøl, sokker og alt i mellom).

Begrenser i anvendelsen: det er strengt forbudt å bruke maskinen til uegnete formål som avvikler fra den egnete anvendelsen. Maskinen må holdes utenfor rekkevidde av barn. Under anvendelse må det kontrolleres at ingen personer som ikke er autoriserte kommer i nærheten av maskinen. Det er strengt forbudt å bruke luftrør (forlengelse), tilbehør og verktøy som ikke er egnete og/eller ikke oppfyller kraven i gjeldende lov. Det er strengt forbudt å løfte maskinen med kraner og/eller gaffeltrucker.

Det er strengt forbudt å rette stråler av komprimert luft mot personer, dyr eller objekter. Det er strengt forbudt å bruke maskinen til å transportere eller løfte personer, dyr eller objekter. Det er strengt forbudt å sette seg på maskinen. Det er strengt forbudt å taue maskinen med noen anordninger og/eller noen kjøretøy i det hele tatt. Det er strengt forbudt å flyte maskinen manuelt opp eller ned på skråninger med farlig stigning. Risk for brennskader ved utforsettlig kontakt med det tosyllindriske pumpeanlegget og elmotoren. Advarsel: det finnes en restrisiko.

KONTROLLER F∅R PÅSLAGING

Før maskinen slås på må de autoriserte maskinoperatørene gjennomføre de følgende kontrollene.

1. Kontroller at det ikke finnes en person som ikke er autorisert i nærheten av maskinen.
2. Kontroller at sikkerhetsanordingene er alle ordentlig installert og at de fungerer.
3. Kontroller at maskinen har blitt plassert på rett sted.
4. Kontroller at PÅ/AV-bryteren eller velgeren står på AV.
5. Kontroller at tappventil til kondensaten er stengt.
6. Bruk det obligatoriske personlige beskyttelsesutsyret.
7. Pass på at du har lest og forstätt alle deler av bruks- og vedlikeholdsanvisningene.

PÅSLAGING

De autoriserte operatørene kan kun slå maskinen på när de obligatorisk har fullført kontrollene som beskrives i punkt 23. Før å bruke maskinen må de autoriserte operatørene lese og forstå alle deler av denne manualen. Når maskinen brukes, må det obligatorisk kontrolleres at ikke noen personer som ikke er autoriserte kommer i nærheten av maskinen. De autoriserte maskinoperatørene må ikke etterlate maskinen ubevoktet under drift og under pågående vedlikeholdsprosedyrer. Risk for brennskader ved utforsettlig kontakt med det tosyllindriske pumpleanlegget og elmotoren. Advarsel: det finnes en restrisiko. Produsenten avslår allt ansvar for skader på personer, dyr eller objekter som kommer an på normene og advarslene som beskrives i denne manualen ikke har blitt fulgt. Produsenten avslår allt ansvar for det ultimate resultatet av behandlingen, ettersom dette kun kommer an på typen av verktøy som brukes og de autoriserte maskinoperatørenes faglige dyktighet.

1. Koble maskinen til strømforsyningen ved å sette inn støpselen i den passende utgangen.
2. Slå på maskinen ved å sette PÅ/AV-bryteren i stillingen «PÅ». (Maskinen virker til det maksimale drifttrykket på 10 bar har blitt nådd og da stopper automatisk)
3. Juster trykket ved utgang med bruk av tilhørende regulator i henhold til verktøyet som brukes og typen av behandling. Kontroller trykket på den tilhørende trykkmåleren;

Det er forbudt å snu trykkmåleren ved utgangen utøver slagets slutt for å unngå skader på membranen.

1. Koble verktøyet til luftrøret (forlengelse)
2. Koble luftrøret (forlengelse) til maskinens hurtigkran.

Det er helt forbudt å bruke luftrørene (forlengelser), tilbehør og verktøy som motsvarer bestemmelsene i bruks – og vedlikeholdsanvisninger fra respektive produsenter.

1. Gjennomfør behandlingen (maskinen starter automatisk när drifttrykket senker under 7 bar).
2. Slå av maskinen i henhold til beskrivelsen i punkt 25 när behandingen fullføres.

AVSLAGING

Ved slutten av arbeidssyklusen slås maskinen av i henhold til den følgende beskrivelsen:

1. Slå maskinen av ved å sette PÅ/AV-bryteren i stillingen «AV»
2. Koble maskinen fra stømforsyningen ved å trekke ut stikkontakten fra utgangen.
3. Koble verktøyet fra luftrøret (forlengelse).
4. Koble luftrøret (forlengelse) fra maskinens hurtigkran for luftutgang.
5. Samle opp kondensatet fra beholderen kun hvis arbeidsyklusen er endet.

GJENOPPRETTELSE AV UTL∅ST TERMISK BESKYTTELSE

Ved overbelastning av og/eller kortslutning i maskinens elektriske anlegg løser den termiske støpselen ut og stopper elmotoren. For å gjenopprette den termiske støpselen så må du:

1. Sett PÅ/AV-bryteren i stillingen «AV».
2. Trykk inn trykkknappen for gjenoppretelsen av den termiske beskyttelsen.
3. Vent noen minutter før du starter maskinen igjen.

Hvis maskinen ikke starter etter gjenopprettelsen har blitt fullført, må den ansvarlige maskinoperatøren tilkalle de vedlikeholdsansvarlige termiske ingeniørene og/eller den autoriserte forhandleren for avhjelp.

FORBINDELSER

ELEKTRISKE FORBINDELSER

Maskinen kan kobles til strømforsynen ved å innsette støpselen i den passende utgangen.

Strømforsyningen som maskinen tilkobles må tilsvare de lovlige bestemmelsene som gjelder i landet der maskinen brukes og oppfylle de tekniske kravene som beskrives i punkt. 2. De må være utstyrt med gyldig jordledning.

Alle typer elektrisk støv som brukes for tilkobling må passe bruken, merkes med «CE» hvis det er underlagt lavstrømingsdirektivet 2006/9/ec, og oppfyller kravene som beskrives i de lovlige bestmmelsene i landet der maskinen brukes.

Hvis de beskrevete advarslene ovenfor ikke følges så kan det medføre til uopprettelig ødeleggelse på maskinens elektriske utstyr og garantiens medfølgende utløp.

Produsenten avslår alt ansvar for feiler eller malfunksjoner på maskinen på grunn av plutselige strømforandringer som overgår toleransene forutsett av distributørene (strøm = 10% - frekvens = 2%).

Hvis det blir nødvendig, er det obligatorisk å koble maskinen kun til generatoraggregater med kraft som ikke er mer enn den installerte strømforsyningen for å støtte absorpsjonshøydepunkt ved starten.

TILKOBLING AV LUFTR∅RET (FORLENGELSE) OG VERKT∅YENE

1. Koble verktøyene til luftrøret (forlengelse);
2. Koble luftrøret (forlengelse) til maskinens hurtigkran.

Det er helt forbudt å bruke luftrør (forlengelser), tilbehør og verktøy som ikke passer og/eller ikke følger de lovlige forskriftene.

Det er obligatorisk å bruke luftrør (forlengelser), tilbehør og verktøy som tilsvarer bestemmelsene i bruks- og vedlikeholdsanvisningene som leveres av de respektive produsentene.

Produsenten avslår alt ansvar for skader på personer, dyre og objekter som skjer på grunn av at normene og advarslene i denne manualen ikke har blitt fulgt.

N∅DSTOPP

N∅DSTOPP

Maskinens påslaging kan gjennomføres ved å sette «PÅ/AV» bryteren i stillingen «AV». For å unngå plutselige eller farlige situasjoner må de autoriserte maskinoperatørene gjennomføre de følgende aksjonene:

1. Sett PÅ/AV-bryteren i stillingen «AV» til riktig tid.
2. Umiddelbart informer sikkerhetsjefen om nødsituasjonen (om maskinen brukes av et firma).

PÅSLAGING ETTER N∅DSTOPP

Slå på maskinen kun i henhold til beskrivelsen i punkt 25 og kun etter å ha fjernet årsakene til nødsituasjonen og nøyaktig ha fastlått at disse ikke har medført til noen skader og/eller avvikelser i maskinen, og med sikkerhetssjefens samtykke (om maskinen brukes av et firma).

VEDLIKEHOLD

TILSTANDEN «AVSLÄTT MASKIN»

Før å gjennomføre vedlikehold eller/og justeringsinngrep på maskinen, så er det nødvendig å tømme beholderen (ikke noe trykk), koble av strømforsyningen og forsikre at maskinen egentlig har stoppet og ikke kan umiddelbart slås på (PÅ/ AV-bryteren sitter i stillingen «AV (0)» og strømkabelen har blitt koblet av strømforsyningsutgangen og satt i nærheten av maskinen).

RUTINEVEDLIKEHOLD

Dette inkluderer alle behandlinger som gjennomføres for å vedlikeholde riktig bruk av maskinen og forhold maskinen blir brukt under, ved forskjellige typer inngrep (justering, visuell kontroll, renhold av luftfiltre som gjennomføres av den autoriserte teknisk-ingeniør så ofte som på forhånd har blitt bestemt.

De autoriserte operatørene må kun gjennomføre operasjonene som tilhører deres spesifiske kompetanse og med samtykke fra firmaets sikkerhetssjef (dersom maskinen brukes av et firma). De autoriserte operatørene må ikke la maskinen være unbevoktet når den er i drift eller under vedlikeholdsdrifter.

RUTINEVEDLIKEHOLDSTABELLEN

FREKVENS	INNGREPS-PUNKT	TYPE INNGREP
HVER DAG	sikkerhetsan-ordninger	pass på at disse er integrert, installert på riktig måte og fungerer som de skulle.
	Strømforsynin-gen og støpselen	visuell kontroll på slitasjetilstanden.
	Beholderen	I løpet av hver eneste arbeidsyklus sett maskinen på bakken og tømm kondensen fra beholderen ved å åpne kondenskranen.
HVER UKE7	Hjuler	Dekkt-rykksreguleri-ng.Hvis nødvendig er så kan de pumpes opp med kompromisert luft opptil 2,5 bar.
	No.2 Luftfiltere, fremsiden og baksiden	Skru av skruen;Fjern omslaget;Ta ut filteret; og gjør det ren ved å bruke luft;set omslaget sammen på riktig måte.ERSTATT omslaget i tilfelle det synligvis har ustslitt.

TILLEGGSVEDLIKEHOLD

Dette inkluderer alle behandlinger som gjennomføres for å vedlikeholde maskinens riktige anvendelse og dens operasjonsforhold ved forskjellige typer inngrep (justering, erstatninger osv.) som kun gjennomføres av produsentens teknikker så ofte som har blitt bestemt eller i tilfelle maskinen har utslitt eller feiler.

For alle tilleggsvedlikeholdsinngrep send en obligatorisk forespørsel om teknisk hjelp til den autoriserte forhandlerens produsent.

DEMOLERING

Dersom maskinen demoleres se obligatorisk på de gjeldende reguleringsbestemmelsene. Separer delene som utgjør maskinen i henhold til de forskjellige konstruksjonsmaterialene (plast, kopper, jern, osv.)

FEIL - ÅRSAKER - FEILS∅KING

Den følgende tabellen tilfører en rekke situasjoner som kan skje i løpet av maskinens anvendelse.

De autoriserte operatørene må kun gjennomføre operasjonene som tilhører sine spesifiske kompetanser og med samtykke av firmaets sikkerhetssjef (dersom maskinen brukes av et firma).

FEIL ARSAKER FEILS∅KING

Dersom maskinen ikke slås på eller stopper og vil ikke gjenstarte	mangler strømforsyning	1. Kontroller at «AV-PÅ»-bryteren sitter i stillingen «PÅ».2. Kontroller at strømforsyning-skabelen fungerer og settes inn på riktig mate i den egnete utgangen.3. Kontroller at mulige forlengelser som brukes og strømforsyning-sutgangen fungerer.4. Kontroller at strømforsy-ning-shoved-bryteren fungerer og sitter i stillingen «PÅ»
	Påslaging av nullstilbar termisk strømbryter på grunn av strømoverbelastning eller kortslutning	Følg prosedyret som beskrives i punkt 26.
Maskinen starter mange ganger uten å bruke verktøyene	Lekkasjer fra luftrøret, verktøyet eller pneumatikk anlegget	1. Kontroller at pneumatikk anlegget ikke har blitt skadet.2. Kontroller løftrørets og verktøyets tilstand og forbindelse.
Luft kommer ikke ut av verktøyet	Beholderen er ikke under trykk	Slå på maskinen og vent inntil beholderen er oppfyllt med å bekrefte trykket som står på den tilsvarende trykkmåleren
	Feil justering av utgangstrykket	Kontroller at tallverdien som indikeres på trykkmåleren ved utgang er mer enn 0 (null) bar
	Verktøyet er skadet	Kontroller verktøyets tilstand og effektivitet.

FEIL ARSAKER FEILS∅KING

Nedgang av trykk i luftbehold-eren	lekkasjer fra luftrøret, verktøyet eller pneumatikk anlegget	1. Kontroller pneumatikk anleggets tilstand .2. Kontroller luftrørets og verktøyets tilstand.3. Bekreft at maskinens forlengelser mellom luftrøret og det tilhørende verktøyet er riktige.4. Pass på at ventilen for kondensdrenering er helt stengt.
Påslaging av hurtigkr-anen	Trykkbryteren er defekt	Ta kontakt med en autorisert forhandler
Luftlekkasje fra trykkbry- terens kran med en stoppet maskin	Kontroller om kranen er utslitt eller uren
Maskinen vibrerer og/ eller det høres mye støy fra den	Mekanisk brudd
Mange startere og lav produksjon	Luftfiltere er urene	Rengjør filtrene.

RESERVEDELER

Autentiske reservedeler for mulige erstatninger må kun bestilles fra produsenten eller den autoriserte forhandleren.

Det er helt forbudt å erstatte maskinens deler med uautentiske reservedeler.

INNPAKKING

MASKINENS TRANSPORT OG HÄNDTERING

Maskinen kan manuelt transporteres av to ansvarlig operatører ved å ta den ved holdningsfoten og håndtaket ellers ved å være håndtert av en ansvarlig operatør ved bruk av håndtaket og hjulene som maskinen er utstyrt med.

Når pakken har blitt plassert på gulvet (på jevn overflate for å forsikre dens stabilitet), utpakk maskinen ved å ta den ut av emballasjen og se på anvisninger som står i punkt 12.

Det blir anbefalt å forkaste emballasjen i henhold til de forskjellige typer materialer som det står i landets gjeldende lover.

PLASSERING

Maskinen må brukes på en arbeidsplass med trekkene som beskrives i punkt 2, plassert på jevnt gulv som forsikre at maskinen er stabil i forhold til sine dimensjoner og vekt.

For å la de autoriserte operatørene jobber på sikre steder er det anbefalt å forsikre en minimal avstand (1m) fra andre mennesker, objekter og/eller obstruksjoner.

LAGRING

Dersom maskinen ikke brukes i en lang tid, så er det nødvendig å lagre den på et trygg sted med riktig temperatur og fuktighet i tilegg til å beskytte maskinen fra støv.

Før å lagre maskinen er det anbefalt å drenere kondensasjonen fra luftbeholderen.

TEKNISKE SPESIFIKASJONER

AC4504

Stromspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 0,24
Maks operasjonstrykk Bar 8
Besteml støytrykkniva (Dir 2000/14/CE)	dB 58
Drivaksels rotasjonsfart Rpm 1420
Beholderens rommal litres 4
Produksjon (suget / levert) Vmin 45 / 28
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 11
Dimensjoner (dxbxh) mm 355x258x290

AC8305

Strømspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 0.35
Maks operasjonstrykk Bar 9
Bestemt støytrykknivå (Dir 2000/14/CE)	dB 60
Drivaksels rotasjonsfart Rpm 1400
Beholderens rommäl litres 5
Produksjon (suget / levert) Vmin 83 / 38
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 14.1
Dimensjoner (dxxh) mm 435x410x270

AC24050

Strønspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 1.5
Maks operasjonstrykk Bar 9
Bestemt støytrykknivå (Dir 2000'14/CE)	dB 72
Drivaksels rotasjonsfart Rpm 1400
Beholderens rommål litres 50
Produksjon (suget / levert) Vmin 240 /	170
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 40,5
Dimensjoner (dxlxh) mm 730x410x730

AC24016

Strømspenningfrekvens V/Hz 230 / 50
Nominell effekt kWV 1.5
Maks operasjonstrykk Bar 9
Bestemt støytrykknivå (Dir 2000/14/CE)	dB 72
Drivaksels rotasjonsfart Rpm 1400
Beholderens rommål litres 16
Produksjon (suget / levert) Vmin 240,	170
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 42.5
Dimensjoner (dxlxh) mm 720x510x495

AC10304

Stromspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 0.55
Maks operasjonstrykk Bar 9
Bestemt støytrykknivå (Dir 2000r14/CE)	dB 60
Drivaksels rotasjonsfart Rpm 1400
Beholderens rommål litres 4
Produksjon (suget / levert) Vmin 103 /	55
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 17.1
Dimensjoner (dxlxh) mm 405x375x335

AC24080

Strømspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 1.5
Maks operasjonsltykk Bar 9
Bestemt støytrykknivå (Dir 2000'14/CE)	dB 72
Drivaksels rotasjonsfart Rpm 1400
Beholderens rommål litres 80
Produksjon (suget / leverit) Vmin 240 /	170
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 63.5
Dimensjoner (dxlxh) mm 545x465x1210

AC12810

Stromspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 0.75
Maks operasjonstrykk Bar 9
Bestemt staytrykkniva (Dir 2000/14/CE)	dB 65
Drivaksels rotasjonsfart Rprm 1420
Beholderens rommål litres 10
Produksjon (suget / levert) Vmin 128 / 80
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 25.8
Dimensjoner (dxlxh) mm 495x437x459

AC32024

Strømspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 2.2
Maks operasjonstrykk Bar 10
Bestemt staytrykknivå (Dir 2000/14/CE)	dB 78
Drivaksels rolasjonsfart Rpm 1400
Beholderens rommal litres 24
Produksjon (suget / levert) Vmin 320 / 230
Luftlemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 54
Dimensjoner (dxxh) mm 800x560x535

AC12824

Strømspenning/frekvens V/Hz 230 / 50
Nominell effekt kW 0.75
Maks operasjonstrykk Bar 9
Bestemt støytrykknivå (Dir 2000/14/CE)	dB 65
Drivaksels rolasjons/fart Rpm 1420
Beholderens rommål litres 24
Produksjon (suget / levert) Vmin 126 / 80
Lufttemperaturen / fuktighet	°C	5 - 40 / 5 - 95
Vekt Kg 22.0
Dimensjoner (öxlxh) mm 571x280x575

Serviceklasse for alle modeller: S3 - 20mn ON/ 10mn OFF

FORBEHOLDTE RETTIGHETER

De forbeholdte rettighetene i denne manualens bruks- og vedlikeholdsanvisninger forblir produsentens eiendom. Ingen del av denne manualen bør gjengis eller avsløres (i helhet eller delvis) ved noen reproduksjonsmidler uten å få produsentens skiftlig autorisasjon. Alle siterte varemerker tilhører sine respektive eiere.

ÍNDICE

LA IMPORTANCIA DEL MANUAL 61

DIRECCIONES 61

8218 NJ Lelvstad 8218 NJ Lelvstad 8218 NJ Lelvstad

er laget i henhold til gjeldende grunnleggende bestammelser for

Stilling: teknisk sjef

Dokumentets sted: KYOCERA SENCO Industrial Tools, Inc
