MANUAL DE UTILIZARE IB 15120 Kärcher

• Nr części: 4.130-422.0 Lanca kątowa 90° Nr części: 4.321-203.0 Lanca kątowa 105° Nr części: 4.321-204.0 Przedłużka dyszy o długości 300 mm Nr części: 4.130-417.0 Rękojeść Nr części: 6.321-206.0 Mieszacz Nr części: 4.110-015.0 Oświetlenie robocze Nr części: 2.815-422.0 Wąż ochronny do lancy, tworzywo sztucz- ne, 100 m Nr części: 6.667-214.0 W każdym kraju obowiązują warunki gwa- rancji określone przez dystrybutora urzą- dzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwaran- cji bezpłatnie, o ile spowodowane są błę- dem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystry- butora lub do autoryzowanego punktu ser- wisowego. Niniejszym oświadczamy, że określone po- niżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wy- magań w zakresie bezpieczeństwa i zdro- wia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia. Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu. Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Akcesoria Ubranie ochronne Urządzenie natryskowe Gwarancja Deklaracja zgodności UE Produkt: Urządzenie strumieniowe na suchy lód Typ: 1.574-xxx Obowiązujące dyrektywy UE 2011/65/EU 2006/42/WE (+2009/127/WE) 2014/30/UE 2009/125/EG + 2009/1781 Zastosowane normy zharmonizowane EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60204–1 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN IEC 63000: 2018 EN 62233: 2008 Zastosowane normy krajowe GS-STE-13 (w oparciu) Chairman of the Board of Management Director Regulatory Affairs & Certification 221PL- 1 Înainte de prima utilizare a apa- ratului dvs. citiţi acest instrucţiu- nil original, respectaţi instrucţiunile cuprinse în acesta şi păstraţi-l pentru între- buinţarea ulterioară sau pentru următorii posesori. Materialele de ambalare sunt recicla- bile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare şi revalorifica- re a deşeurilor. Aparatele vechi conţin materiale reci- clabile valoroase, care pot fi supuse unui proces de revalorificare. Baterii- le, uleiul şi materialele similare nu tre- buie să ajungă în mediul înconjurător. De aceea vă rugăm să eliminaţi apa- ratele vechi prin sistemele de colec- tare corespunzătoare. Observaţii referitoare la materialele con- ţinute (REACH) Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa: www.kaercher.com/REACH Aparatul poate fi pus în funcţiune doar de că- tre persoane, care au citit şi au înţeles conţi- nutul acestui manual de utilizare. Ţineţi cont în special de indicaţiile de siguranţă. Păstraţi acest manual de utilizare în aşa fel, ca acesta să fie accesibil oricând utilizatorilor. Pericol Pericol iminet, care duce la vătămări corpo- rale grave sau moarte. 몇 Avertisment Posibilă situaţie periculoasă, care ar putea duce la vătămări corporale grave sau moarte. Atenţie Posibilă situaţie periculoasă, care ar putea duce la vătămări corporale uşoare sau pa- gube materiale. Pericol Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. Nu îndrep- taţi pistolul cu jet spre oameni. Îndepărtaţi persoanele de la locul de utilizare şi ţineţi-i departe în timpul utilizării (de ex. prin închi- derea zonei). Nu apropiaţi mâna de duză sau de jetul de gheaţă uscată în timpul funcţionării apara- tului. Pericol Pericol de intoxicare prin dioxid de carbon. Granulele de zăpadă carbonică sunt alcă- tuite din dioxid de carbon solid. La utiliza- rea aparatului conţinutul de dioxid de carbon al aerului de locul de muncă creşte considerabil. De aceea aerisiţi bine locul de muncă, eventual utilizaţi un aparat de sem- nalizare pentru persoane. Semnele unei concentraţii ridicate de dioxid de carbon în aerul inspirat: – 3 p. 5
• %: dureri de cap, frecvenţa ridicată a ritmului respirator. – 7 ,10%: dureri de cap, greaţă, pierde- rea cunoştinţei. Dacă observaţi aceste semne opriţi apara- tul imediat şi ieşiţi la aer liber, iar înainte de continuarea procesului de lucru îmbunătă- ţiţi condiţiile de aerisire sau utilizaţi un apa- rat de respiraţie. Respectaţi datele din fişa tehnică de sigu- ranţă a aparatului de produs zăpadă carbo- nică. Pericol Pericol de rănire prin descărcări electrosta- tice, pericol de deteriorare a ansamblurilor electronice. În timpul procesului de curăţa- re obiectul de curăţat poate să se încarce electric. De aceea legaţi obiectul de curăţat la pământ şi menţineţi legătura la pământ în stare perfectă de-a lungul întregului pro- ces de curăţare. Pericol Pericol de rănire prin electrocutare. Înainte de a deschide dulapul de comandă scoateţi ştecărul din priză. Pericol Pericol de arsuri reci. Zăpada carbonică are o temperatură de -79 °C. Nu atingeţi zăpada carbonică şi părţile aparatului fără mănuşi de protecţie. Pericol Pericol de rănire din cauza granulelor de zăpadă carbonică sau a particulelor de murdărie zburătoare. Purtaţi ochelari de protecţie etanşe. Pericol de afecţiuni ale auzului. Purtaţi pro- tecţie pentru urechi. Echipamentul de protecţie nu trebuie să afecteze contactul vizual şi comunicarea cu mediul de lucru. Pericol Pericol de rănire din cauza granulelor de zăpadă carbonică sau a particulelor de murdărie zburătoare. Pericol de rănire prin părţile reci ale apara- tului. Purtaţi mănuşi de protecţie conf. EN 511 şi haine de protecţie cu mânecă lungă. Pericol Pericol de rănire din cauza pornirii acciden- tale a aparatului. Înainte de orice lucrare pe aparat, scoateţi ştecărul din priză. Pericol Pericol de rănire prin electrocutare. Înainte de a deschide dulapul de comandă scoateţi ştecărul din priză. Pericol Pericol de arsuri reci prin zăpadă carbonică şi părţile reci ale aparatului. La lucrările pe aparat purtaţi haine de protecţie la îngheţ corespunzătoare sau îndepărtaţi zăpada carbonică şi lăsaţi aparatul să se încăl- zească. Pericol Pericol prin expansiunea volumetrică şi de arsuri reci. Nu puneţi zăpada carbonică în gură. Cuprins Cuprins p. 0
• RO Protecţia mediului p. 1
• RO Măsuri de siguranţă p. 1
• RO Utilizarea corectă p. 1
• RO Funcţionarea p. 2
• RO Elemente de operare p. 2
• RO Punerea în funcţiune p. 3
• RO Utilizarea p. 4
• RO Scoaterea din funcţiune p. 6
• RO Transport p. 8
• RO Depozitarea p. 8
• RO Îngrijirea şi întreţinerea p. 8
• RO Remedierea defecţiunilor p. 8

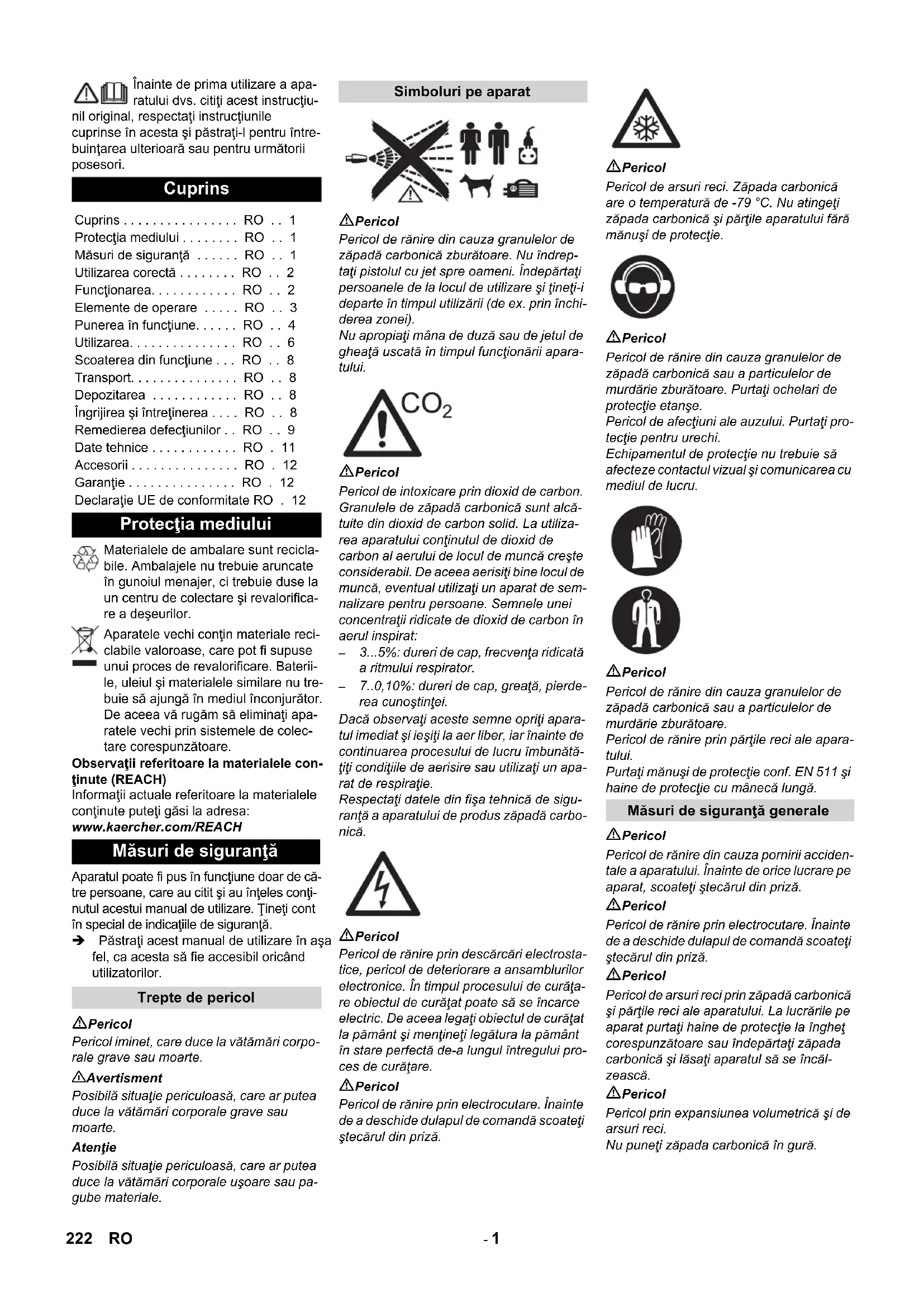

• RO Date tehnice RO . 11 Accesorii RO . 12 Garanţie RO . 12 Declaraţie UE de conformitate RO . 12 Protecţia mediului Măsuri de siguranţă Trepte de pericol Simboluri pe aparat Măsuri de siguranţă generale 222 RO- 2 p. 9

Avertisment Pericol de accidente datorită forţei de recul a pistolului cu jet. Înainte de acţionarea ma- netei de pe pistolul cu jet staţi pe o suprafa- ţă stabilă şi ţineţi bine pistolul cu jet. Pericol Pericol de rănire din cauza obiectelor zbu- rătoare. Fixaţi obiectele de curăţat uşoare pentru a împiedica propulsarea acestora prin jetul de zăpadă carbonică. 몇 Avertisment Pericol de strivire prin dispozitivul de doza- re. Înainte de îndepărtarea tablei de protec- ţie din rezervorul de zăpadă carbonică scoateţi neapărat ştecărul aparatului din priză. În Germania, utilizarea acestei instalaţii este reglementată de următoarele preve- deri şi directive (disponibile de la editura Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln): – BGV D 26 Lucrări cu jet – Indicaţii de aplicare BGV D 26 – BGR 117 Lucrări în spaţii mici – BGR 139 Reguli de siguranţă pentru sisteme de alarmă personală. – BGR 189 Utilizarea echipamentului de protecţie – BGR 195 Utilizarea mănuşilor de pro- tecţie – BGR 500 Exploatarea mijloacelor de lu- cru – BGI 534 Lucrări în spaţii mici – BGI 836 Semnalizator de gaze Respectaţi prevederile şi regulamentele de siguranţă naţionale, cât şi prevederile naţi- onale ale sindicatelor şi ale asociaţiilor pro- fesionale. La apăsarea comutatorului de Oprire de ur- genţă, dozarea zăpezii carbonice se opreş- te şi jetul de aer din duză se întrerupe. Eliberaţi maneta pistolului cu jet. Apăsaţi butonul de avarie. Dozarea zăpezii carbonice se opreşte şi se întrerupe jetul de aer, care iese din duză. Întrerupeţi alimentarea cu aer compri- mat. Aparatul serveşte la îndepărtarea murdări- ei cu ajutorul granulelor de zăpadă carboni- că, accelerate de aer comprimat. Nu este permisă utilizarea aparatului în spaţii, unde există pericol de explozie! Ca mediu pulverizat se pot folosi doar gra- nulele de zăpadă carbonică. Utilizarea altor medii pulverizate poate duce la deteriora- rea aparatului. Aerul comprimat ajunge printr-un ventil de reglare a presiunii la pistolul cu jet. La acţi- onarea manetei de pe pistolul cu jet acest ventil se deschide şi din pistol iese un jet de aer. La acest jet de aer se dozează granule de zăpadă carbonică printr-un dispozitiv de dozare. Dozarea poate fi întreruptă prin ac- ţionarea comutatorului de regim de funcţio- nare. Granulele de zăpadă carbonică se lovesc de suprafaţă, care urmează să fie curăţată îndepărtând astfel murdăria depu- să. Datorită temperaturii de -79 °C ale gra- nulelor de zăpadă carbonică, între murdăria depusă şi obiectul de curăţat se formează suplimentar o tensiune termică, care contribuie de asemenea la desprinde- rea murdăriei. Apoi la izbirea de suprafaţă, zăpada carbonică se transformă în dioxid de carbon gazos, mărindu-şi volumul de 700 de ori. Astfel murdăria desprinsă prin izbirea granulelor de zăpadă carbonică se îndepărtează asemănător unei explozii. În timpul funcţionării cu jet un vibrator aflat în rezervorul de zăpadă carbonică asigură dozarea continuă a granulelor de zăpadă. Reglementări şi directive Dispozitive de siguranţă Buton pentru oprire în caz de urgenţă Oprirea în caz de urgenţă Utilizarea corectă Funcţionarea 223RO- 3 1 Siguranţă F1, sub învelişul lateral 2 Racord de aer comprimat 3 Orificiu de evacuare condens 4 Bară de manevrare 5 Închizătoare, trusă 6 Suport pentru pistolul cu jet 7 Cutie pentru accesorii 8 Deblocare, fixarea trusei 9 Mâner, trusă 10 Suport pentru cablu 11 Ventil de depresurizare, dispozitiv de evacuare a condensului din separatorul de apă 12 Mâner de transport, etrier de protecţie contra coliziunii 13 Cablu de reţea cu ştecher 14 Orificiu de evacuare pentru zăpada car- bonică, pentru golirea rezervorului 15 Rolă de ghidare cu frână de imobilizare 16 Cuplaj furtun de mediu pulverizat 17 Cablu de împământare cu clemă 18 Cuplaj cablu de comandă 19 Panou operator 20 Compartiment pentru depozitarea ac- cesoriilor 21 Capac rezervor de zăpadă carbonică 1 Buton de statistică, resetare contor 2 Buton pentru mărirea presiunii jetului 3 Buton pentru mărirea dozării zăpezii carbonice 4 Întrerupătorul principal 5 Buton pentru oprire în caz de urgenţă 6 Comutator cu cheie 7 Buton pentru micşorarea dozării zăpezii carbonice 8 Buton pentru micşorarea presiunii jetului 9 Ecran 10 Buton pentru golirea rezervorului de ză- padă carbonică 1 Lampă de control tensiune de comandă verde: Tensiune de comandă în regulă roşu: Tensiune de comandă prea scă- zută galben: Golire rezervor de zăpadă car- bonică activă 2 Lampă de control OPRIRE DE UR- GENŢĂ roşu: Buton pentru oprire de urgenţă activat verde: Buton pentru oprire de urgenţă neactivat 3 Lampă de control aer comprimat verde: Presiune în regulă portocaliu: Nu se atinge presiunea se- lectată roşu: Presiune prea scăzută (sub 0,15 MPa/1,5 bar) Elemente de operare Aparat Panou operator Ecran 224 RO- 4 4 Lampă de control dispozitiv de dozare verde: Acţionare în regulă roşu: Deranjament la acţionare 5 Lampă de control pistol cu jet verde: Pistol cu jet în regulă portocaliu: Maneta pistolului cu jet a fost acţionată în timpul pornirii roşu: Pistolul cu jet este deconectat sau cablul de comandă este deteriorat 6 Câmp de afişare 1 Duză 2 Pistol cu jet 3 Cuplaj furtun de mediu pulverizat 4 Cuplaj cablu de comandă 5 Manetă de siguranţă 6 Manetă 7 Comutator de regim de funcţionare Poziţia 1: jet de aer comprimat Poziţia 2: jet de zăpadă carbonică (aer comprimat şi granule de zăpadă carbonică) 1 Duză 2 Pistol cu jet 3 Manetă 4 Buton de siguranţă 5 Cuplaj furtun de mediu pulverizat 6 Cuplaj cablu de comandă 7 Buton PORNIRE/OPRIRE dozare ză- padă carbonică Luminează roşu, când dozarea zăpezii carbonice este oprită 8 Buton pentru mărirea dozării zăpezii carbonice 9 Buton pentru mărirea presiunii jetului 10 Buton pentru micşorarea presiunii jetului 11 Buton pentru micşorarea dozării zăpezii carbonice În trusă se păstrează duzele şi sculele care aparţin de acestea. 1 Închizătoare 2 Mâner pentru transport 3 Dispozitiv de deblocare Deschideţi închizătorile. Rabataţi capacul în jos. Atenţie Pericol de deteriorare, nu puneţi obiecte grele pe capacul deschis. Apăsaţi elementele de deblocare şi scoateţi trusa. Rotiţi închizătoarele trusei în sus. Introduceţi o latură a trusei în suport şi blocaţi-o. Împingeţi trusa înspre aparat şi fixaţi-o la suportul de pe partea opusă. Pericol Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. La pregătirea aparatului verificaţi toate an- samblele, mai ales furtunul pentru mediul pulverizat în privinţa stării corespunzătoa- re. Înlocuiţi ansamblele deteriorate cu an- samble aflate în stare perfectă. Curăţaţi ansamblele murdare şi verificaţi-le în privinţa funcţionării corespunzătoare. Amplasaţi aparatul pe o suprafaţă ori- zontală, plană şi trageţi frâna de imobi- lizare a frânelor de ghidare. Notă: Pentru a-l proteja contra uzurii şi murdăririi puteţi înveli furtunul de mediu pulverizat cu un furtun de protecţie. În acest caz trageţi furtunul de protecţie deasupra furtunului de pulverizare înainte de racordare. Conectaţi furtunul de mediu pulverizat la aparat şi asiguraţi-l. Conectaţi pistolul cu jet la furtunul de mediu pulverizat şi asiguraţi-l. Conectaţi cablul de comandă la aparat. Conectaţi cablul de comandă la pistolul cu jet. Observaţie Alegerea duzei depinde de materia primă din care este fabricat obiectul de curăţat şi de murdărie. De asemenea volumul de aer disponibil re- prezintă un factor important în selectarea duzei. Înşurubaţi toate duzele pe filetul de pe pis- tolul cu jet, fără să utilizaţi scule. Suprafeţe- le de pe duză pe care se pot aplica chei sunt destinate pentru sl ăbirea duzelor blo- cate cu ajutorul unei chei fixe. Atenţie Pericol de sudare la rece. Ungeţi filetul du- zei cu unsoarea anexată înainte de monta- re. Tabelul următor conţine datele referitoare la consumul de aer în cazul utilizării diferi- telor duze. Fiecare duză este prevăzută cu un marcaj XS - XXL, referitor la volumul de aer. Cu ajutorul tabelului puteţi determina con- sumul de aer pentru fiecare duză. Dispozitiv de pulverizare Pistol cu jet Pistol cu jet Advanced (opţional) Trusă pentru accesorii Deschiderea trusei Desprindeţi trusa de aparat. Instalaţi trusa de aparat. Punerea în funcţiune Duze Duze disponibile 225RO- 5 Pe lângă duza cu jet rotund inclusă în pa- chetul de livrare sunt disponibile alte duze accesorii cu jet rotund cu diametre diferite. 1 Duză cu jet rotund, scurtă 2 Duză cu jet rotund, lungă 3 Duză cu jet rotund, foarte lungă Aplicaţi duza cu jet rotund pe ştuţul file- tat al pistolului cu jet şi strângeţi cu mâ- na. 1 Difuzor 2 Piuliţă olandeză 3 Acul duzei Duza cu jet plat este alcătuită dintr-un difu- zor şi acul duzei. Ca şi accesorii sunt dispo- nibile mai multe ace cu diferite diametre. Aplicaţi acul duzei pe ştuţul filetat al pis- tolului cu jet şi strângeţi cu mâna. Aplicaţi difuzorul pe acul duzei. Rotiţi difuzorul în aşa fel, încât jetul plat să fie poziţionat corespunzător faţă de pistolul cu jet. Strângeţi piuliţa olandeză cu mâna. Scrambler-ul fărâmiţează granulele de ză- padă carbonică şi se montează între pistol şi duză. Poziţia celor patru plăci perforate determi- nă gradul de fărâmiţare a granulelor. Reglarea gradului de fărâmiţare: 1 Îmbinare înşurubată 2 Magazie 3 Placă perforată Desfaceţi îmbinarea înşurubată. Îndepărtaţi magazia cu cele patru plăci perforate. Poziţionaţi cele patru plăci perforate în magazie, conform ilustraţiilor de mai sus (3 posibilităţi). datele referitoare la dimensiuni de pe imagine se referă la mărimea găurilor. Introduceţi magazia cu plăcile perforate în Scrambler. Înşurubaţi şi strângeţi îmbinarea înşu- rubată. Capacitate de suprafaţă Putere jet foarte mică mică medie mare foarte mare Presiune (bar) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Dimensiunea du- zei XS Ø5 mm 0,40 0,70 0,90 1,10 1,30 1,60 1,80 2,00 2,30 -- -- -- -- -- -- S Ø6 mm 0,70 1,05 1,45 1,80 2,07 2,40 2,78 3,14 3,48 3,78 4,13 4,35 4,70 5,10 5,40 M Ø7 mm 0,93 1,38 1,85 2,28 2,64 3,05 3,63 4,03 4,57 4,80 5,30 5,80 6,22 6,65 7,15 L Ø8 mm 1,09 1,64 2,26 2,78 3,20 3,79 4,40 4,95 5,45 5,90 6,40 7,15 7,67 8,15 8,80 XL Ø9 mm 1,50 2,16 2,88 3,50 4,03 4,60 5,41 6,01 6,53 7,27 8,08 8,70 9,28 9,80 10,40 XXL Ø10 mm 1,52 2,20 2,97 3,66 4,27 5,00 5,82 6,52 7,40 8,00 8,90 9,50 10,05 10,70 11,30 Consum de aer (m

5...7 Compresor mediu de ex. Käser M 80, Compair C 55 7...10 Compresor mare de ex. Käser M 122, Compair C 105 10... Compresor foarte mare de ex. Käser M 250, Compair C 200 Duza de jet rotund Duză cu jet plat Scrambler (accesoriu) 226 RO- 6 Între pistol şi duză se poate monta un pre- lungitor. Lancea unghiulară se aplică între pistolul cu jet şi duză. 1 Lance unghiulară 105° 2 Lance unghiulară 90° 몇 Avertisment Pericol de accidentare. La utilizarea lăncii unghiulare, în afara forţei de recul la pisto- lul de stropit apare şi o forţă de rotaţie. Ţi- neţi ferm pistolul de stropit. Începeţi lucrul cu o presiune de jet redusă şi măriţi încet presiunea. Mânerul poate fi fixat de prelungitor. (doar la pistolul cu jet Advanced) Iluminarea de lucru se montează între pis- tolul cu jet şi duză. Aprinderea şi stingerea iluminării de lucru este descrisă în capitolul "Utilizarea/Setări de bază". Observaţie Pentru o funcţionare corespunzătoare ae- rul comprimat trebuie să aibă un conţinut scăzut de umiditate. Aerul comprimat nu trebuie să conţină ulei, impurităţi şi corpuri străine. Compresorul trebuie să fie prevăzut cel puţin cu un aftercooler, separator de ulei şi apă. Închideţi ventilul de depresurizare. Conectaţi furtunul de aer comprimat la racordul de aer comprimat al aparatului. Presiunea de alimentare maximă de 1,6 MPa (16 bari) nu trebuie depăşită în nici un caz. Pericol Pericol de electrocutare. Racordul electric trebuie efectuat de către un electrician, conform CEI 60364-1. Aparatul trebuie prevăzut cu un întrerupător de protecţie de tip B, 30 mA, pentru priză. Înainte de fiecare utilizare verificaţi cablul de reţea şi ştecherul, să nu prezinte defec- ţiuni. Nu porniţi aparatul cu cablul deterio- rat. Un electrotehnician trebuie să schimbe cablul de deteriorat. Cablul de prelungire trebuie prevăzut cu o protecţie IPX4, iar executarea cablului tre- buie să corespundă cel puţin normei H 07 RN-F 3G1,5. Introduceţi ştecherul în priză. Pericol Pericol de arsuri reci. Zăpada carbonică are o temperatură de -79 °C. Nu atingeţi zăpada carbonică şi părţile aparatului fără echipament de protecţie. Purtaţi mănuşi şi îmbrăcăminte de protecţie. Deschideţi capacul rezervorului de ză- padă carbonică. Verificaţi ca acesta să nu conţină cor- puri străine sau condens, eventual în- depărtaţi corpurile străine şi condensul. Introduceţi granulele de zăpadă carbo- nică în rezervor. Atenţie Pericol de deteriorare a aparatului. Ca mediu pulverizat se pot folosi doar granulele de zăpa- dă carbonică. Utilizarea altor medii pulverizate poate duce la pierderea garanţiei. Închideţi capacul rezervorului de zăpa- dă carbonică. Observaţie Pentru a evita deteriorările cauzate de gra- nulele de zăpadă carbonică lipite, este bine să consumaţi întregul conţinut al rezervoru- lui de zăpadă carbonică, înainte să introdu-

ţi o nouă doză. Înainte de pauzele mai lungi de lucru lăsaţi aparatul să funcţione- ze, până când rezervorul de zăpadă carbo- nică se goleşte în totalitate sau goliţi rezervorul prin funcţia pentru golirea zăpe- zii carbonice. Observaţie Setările aparatului depind de materia primă din care este fabricat obiectul de curăţat şi de murdărie. Deblocaţi butonul de oprire în caz de ur- genţă prin rotire. Aduceţi întreupătorul principal al apara- tului în poziţia „I”. Rotiţi cheia de contact în sensul acelor de ceasornic. Măriţi/micşoraţi presiunea jetului cu bu- toanele pentru presiunea de jet. Observaţie Cu cât este mai mare presiunea jetului, cu atât mai eficient (agresiv) va fi şi efectul de curăţare. Măriţi/micşoraţi dozarea granulelor de zăpadă carbonică cu butoanele pentru dozarea zăpezii carbonice. Rotiţi cheia de contact în sensul invers al acelor de ceas şi scoateţi cheia. Prin închiderea automată a găurii cheii se evită penetrarea impurităţilor în tim- pul funcţionării. Cu cheia de contact scoasă aparatul este asigurat contra dereglării setărilor şi resetării valorilor statistice. Efectuaţi lucrările de întreţinere "Zilnic / După încheierea operaţiei curente". (A se vedea capitolul "Îngrijire şi întreţine- re"). Pericol Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. Nu îndrep- taţi pistolul cu jet spre oameni. Îndepărtaţi persoanele de la locul de utilizare şi ţineţi-i departe în timpul utilizării (de ex. prin închi- derea zonei). Nu apropiaţi mâna de duză sau de jetul de gheaţă uscată în timpul funcţionării apara- tului. Înainte de deconectarea pistolului cu jet de la furtunul mediului pulverizat şi deconecta- rea furtunului de la aparat închideţi neapă- rat alimentarea cu aer comprimat, depresurizaţi aparatul şi scoateţi ştecărul din priză. Închideţi zona de lucru şi preveniţi ac- cesul persoanelor în timpul funcţionării instalaţiei. Pericol Pericol de intoxicare prin dioxid de carbon. Granulele de zăpadă carbonică sunt alcă- tuite din dioxid de carbon solid. La utiliza- rea aparatului conţinutul de dioxid de carbon al aerului la locul de muncă creşte considerabil. Aerisiţi locul de muncă în mod corespunzător sau utilizaţi echipamente de protecţie respiratorie. Semnele unei concentraţii foarte mari de dioxid de carbon: – 3...5%: dureri de cap, frecvenţa ridicată a ritmului respirator. – 7..0,10%: dureri de cap, greaţă, pierde- rea cunoştinţei. Prelungitor pentru duză (accesoriu) Lance unghiulară (accesoriu) Mâner (accesoriu) Iluminare de lucru (accesoriu) Conectarea aerului comprimat Realizaţi conectarea la reţea Utilizarea Umplerea cu zăpadă carbonică Setări Funcţionarea 227RO- 7 Dacă observaţi aceste semne opriţi apara- tul imediat şi ieşiţi la aer liber, iar înainte de continuarea procesului de lucru îmbunătă- ţiţi condiţiile de aerisire sau utilizaţi un apa- rat de respiraţie. Dioxidul de carbon se strânge în locuri mai adânci. Evitaţi acumularea acestuia prin măsuri active de ventilare. Respectaţi datele din fişa tehnică de sigu- ranţă a aparatului de produs zăpadă carbo- nică. Pericol Pericol din cauza substanţelor nocive. Dacă în timpul procesului de prelucrare se pot genera prafuri, care afectează sănăta- tea, întreprindeţi măsuri de siguranţă co- respunzătoare înainte de începerea lucrărilor. Pericol Pericol de explozie! Nu prelucraţi metale uşoare şi piese cu conţinut de metal în acelaşi timp. Dacă prelucraţi în acelaşi timp metale uşoare şi materiale cu conţinut de fier, în- depărtaţi de la locul de prelucrare şi de pe instalaţia de aspirare orice fel de alte mate- riale înainte de începerea lucrului. Pericol prin explozii de pulberi. Dacă în cur- sul lucrărilor se produc pulberi inflamabile, trebuie să evitaţi acumularea acestora. În- depărtaţi pulberii la intervale regulate, pen- tru a evita adunarea unor cantităţi critice. Asiguraţi aerisirea corespunzătoare a încăperilor mici în timpul procesului de prelucrare, pentru ca concentraţia de dioxid de carbon din aer să nu depă- şească valorile permise. Fixaţi obiectul de curăţat, dacă este ne- voie. Pericol Pericol de rănire prin descărcări electrosta- tice, pericol de deteriorare a ansamblurilor electronice. În timpul procesului de curăţa- re obiectul de curăţat poate să se încarce electric. De aceea legaţi obiectul de curăţat la pământ şi menţineţi legătura la pământ în stare perfectă de-a lungul întregului pro- ces de curăţare. 몇 Avertisment Pericol de accidentare prin împiedicare. Amplasaţi furtunul de mediu pulverizat şi conducta de pulverizare în aşa fel, încât să nu existe pericol de împiedicare. Atenţie Pericol de deteriorare prin penetrarea cor- purilor străine în rezervorul de zăpadă car- bonică. În timpul utilizării ţineţi capacul rezervorului de zăpadă carbonică în stare închisă. Conectaţi electric cablul de împământa- re la obiectul curăţat sau asiguraţi îm- pământarea obiectului curăţat printr-o altă metodă. Purtaţi haine de protecţie, mănuşi de protecţie, ochelari de protecţie etanşe şi protecţie pentru urechi. Activaţi alimentarea cu aer comprimat. Deblocaţi butonul de oprire în caz de ur- genţă prin rotire. Selectaţi regimul de funcţionare 1 Jet de aer comprimat sau 2 Jet de zăpadă carbonică cu ajutorul selectorului pen- tru regimurile de funcţionare de la pisto- lul cu jet. Staţi pe o suprafaţă stabilă, luaţi o poziţie stabilă pentru a nu fi dezechilibrat din ca- uza reculului pistolului de stropire. Pentru evitarea formării unei forţe prea mari de recul prin pornirea bruscă a ae- rului comprimat, puteţi regla mărirea lentă a presiunii de jet (vezi "Utilizarea/ Setări de bază", punctul de meniu Softstart). apăsaţi butonul de siguranţă a pistolului cu jet. Activaţi jetul de zăpadă carbonică prin acţionarea manetei de pe pistol şi efec- tuaţi procesul de curăţare. Observaţie În cazul în care utilizaţi pistolul cu jet Advanced puteţi porni şi opri dozarea granulelor de zăpadă carbonică cu ajutorul butonului PORNIRE/OPRIRE dozare ză- padă carbonică de pe pistol. Dacă dozarea a fost oprită butonul luminează cu ro şu şi pe afişaj apare mesajul "Ice off". În plus în cazul pistolului cu jet Advanced puteţi regla presiunea jetului şi cantitatea de zăpadă carbonică la pistol. Atenţie Pericol de deteriorare a sistemului de doza- re prin penetrarea impurităţilor. În timpul funcţionării cu jet lăsaţi capacul rezervoru- lui de zăpadă carbonică închis, pentru a împiedica penetrarea impurităţilor desprin- se de pe suprafaţa curăţată. Eliberaţi maneta pistolului cu jet. Apăsaţi butonul de avarie. Dozarea zăpezii carbonice se opreşte şi se întrerupe jetul de aer, care iese din duză. Întrerupeţi alimentarea cu aer compri- mat. Deblocaţi butonul de oprire în caz de ur- genţă prin rotire. Eliberaţi maneta pistolului cu jet. În timpul pauzelor de lucru pistolul cu jet poate fi introdus în suportul acestuia de pe aparat. Observaţie În timpul pauzelor mai lungi de lucru granu- lele de zăpadă carbonică din rezervor pot să se lipească. De aceea nu ţineţi pauze de lucru mai lungi de 20 de minute. Înaintea pauzelor de lucru mai lungi goliţi rezervorul de zăpadă carbonică. Aerul comprimat, cu care este prevăzut aparatul este condus printr-un separator de apă. Datorită acestui fapt în separatorul de apă se strânge condens, care trebuie golit din timp în timp. Aşezaţi rezervorul de colectare sub ori- ficiul de evacuare a condensului. Deschideţi încet ventilul de depresuri- zare şi aşteptaţi, până când condensul se scurge din aparat. Observaţie Pentru menajarea mediului înconjurător, eliminaţi condensul într-un mod compatibil cu mediul înconjurător. Aduceţi întreupătorul principal al apara- tului în poziţia „I”. Apăsaţi scurt butonul de statistică, se va afişa durata de funcţionare. t: durata de funcţionare de la ultima re- setare. T: durata totală de funcţionare. Apăsaţi scurt butonul de statistică, se va afişa cantitatea prelucrată de zăpa- dă carbonică m: cantitate de zăpadă carbonică prelu- crată de la ultima resetare. M: Volum total de zăpadă carbonică. Apăsaţi scurt butonul de statistică, se va afişa consumul mediu de zăpadă carbonică. q: consumul mediu de zăpadă carboni- că de la ultima resetare. Q: consumul mediu total de zăpadă car- bonică. Rotiţi cheia de contact în sensul acelor de ceasornic. Apăsaţi butonul de statistică timp de 4 secunde. Observaţie Valorile totale nu pot fi şterse. Apăsaţi simultan butoanele pentru mă- rirea şi micşorarea presiunii de jet şi ţi- neţi-le apăsate, apoi rotiţi cheia de contat în sensul acelor de ceasornic. În regimul de funcţionare Setări de bază tastele dispun de funcţiile următoare: 1 Mărirea valorii 2 Micşorarea valorii 3 Punctul de meniu de mai sus 4 Punctul de meniu de mai jos Oprirea în caz de urgenţă Punerea în funcţiune după OPRIRE DE URGENŢĂ Întreruperea utilizării Goliţi condensul Funcţia de statistică Afişarea valorilor Resetarea valorilor Setări de bază 228 RO- 8 Rotiţi cheia de contact în sensul invers al acelor de ceasornic. Pericol Pericol de arsuri reci. Zăpada carbonică are o temperatură de -79 °C. Nu atingeţi zăpada carbonică şi părţile aparatului fără echipament de protecţie. Purtaţi mănuşi şi îmbrăcăminte de protecţie. Pericol Pericol de rănire din cauza granulelor de zăpadă carbonică zburătoare. Nu îndrep- taţi pistolul cu jet spre oameni. Îndepărtaţi persoanele de la locul de utilizare şi ţineţi-i departe în timpul utilizării (de ex. prin închi- derea zonei). Întrerupeţi alimentarea cu aer compri- mat. Aşezaţi rezervorul de colectare sub ori- ficiul de evacuare a condensului. Deschideţi încet ventilul de depresuri- zare şi aşteptaţi, până când condensul şi aerul comprimat se evacuează din aparat. Aşezaţi rezervorul de colectare sub ori- ficiul de evacuare a zăpezii carbonice. Apăsaţi butonul pentru golirea rezervo- rului de zăpadă carbonică şi aşteptaţi până când rezervorul se goleşte. Golirea zăpezii carbonice încetează după durata de timp preselectată (vezi "Setări de bază"). Apăsaţi butonul pentru golirea rezervo- rului de zăpadă carbonică de mai multe ori, dacă este nevoie. Observaţie Pentru menajarea mediului înconjurător, eliminaţi condensul într-un mod compatibil cu mediul înconjurător. Aduceţi comutatorul aparatului pe „0/ OFF“. Decuplaţi conducta de aer comprimat de la aparat. Scoateţi ştecherul din priză. Curăţaţi cablul pentru legare la pământ şi înfăşuraţi-l. Eliminaţi materialul pulverizat uzat res- pectând reglementările în vigoare. Pericol Pericol de accidente datorită resturilor de zăpadă carbonică din aparat. Înaintea de transportul într-un vehicul închis goliţi în to- talitate zăpada carbonică din aparat, pentru a evita intoxicarea pasagerilor prin dioxid de carbon. Executaţi paşii descrişi în capitolul "Scoaterea din funcţiune" înainte de transport. Aşezaţi aparatul pe vehiculul de transport. Blocaţi frânele rolelor de ghidare. Fixaţi aparatul cu curele de prindere de autovehicul. Atenţie Pericol de rănire şi deteriorare a aparatului! La depozitare ţineţi cont de greutatea apa- ratului. Aparatul poate fi depozitat doar în spaţiile interioare. Baza pentru exploatarea în siguranţă a in- stalaţiei o reprezintă întreţinerea regulată, conform planului de întreţinere de mai jos. Folosiţi doar piesele de schimb originale ale producătorului sau componentele reco- mandate de acesta, precum – piese de schimb şi piese supuse uzurii, – accesorii, – substanţe tehnologice, – detergenţi. Pericol! Pericol de accidentare în timpul lucrărilor pe aparat. Înainte de a efectua lucrări la aparat, executaţi paşii descrişi în capitolul "Scoaterea din funcţiune". Pericol Pericol de arsuri reci prin zăpadă carbonică şi părţile reci ale aparatului. La lucrările pe aparat purtaţi haine de protecţie la îngheţ corespunzătoare sau îndepărtaţi zăpada carbonică şi lăsaţi aparatul să se încăl- zească. Pericol Pericol prin expansiunea volumetrică şi de arsuri reci. Nu puneţi zăpada carbonică în gură. Atenţie Pericol de deteriorare. Nu curăţaţi pistolul cu jet cu dizolvanţi, benzină sau soluţii de curăţat cu conţinut de ulei. Pentru a garanta utilizarea instalaţiei în condiţii de siguranţă, se recomandă înche- ierea unui contract de întreţinere. Adresaţi- vă unui service Kärcher autorizat. Verificaţi furtunul de mediu pulverizat să nu fie rupt, îndoit sau deteriorat. Zo- nele moi de pe suprafaţa furtunului indi- că uzura părţii interioare a furtunului. Înlocuiţi furtunurile defecte sau uzate cu furtunuri noi. Verificaţi cablul electric şi ştecherul dacă sunt deteriorate. Solicitaţi schim- barea pieselor defectate de către servi- ciul clienţi. Verificaţi locurile de conectare ale furtu- nului de mediu de pulverizare, ale apa- ratului şi ale pistolului cu jet în privinţa deteriorărilor şi a uzurii. Înlocuiţi furtunul defect, apelaţi la serviciul pentru clienţi pentru înlocuirea cuplajelor defecte ale aparatului şi ale pistolului cu jet. Verificaţi dispozitivul de dozare, să nu prezinte deteriorări şi neetanşeităţi. Dacă observaţi vreo deteriorare/nee- tanşeitate anunţaţi serviciul pentru cli- enţi. Verificaţi capacele de fixare ale roţilor din spate, să fie bine prinse. Aparatul trebuie dus la service pentru a fi verificat. Înlocuiţi furtunul de mediu pulverizat cel puţin o dată la 2 ani. Pentru efectuarea lucrărilor de întreţinere trebuie să îndepărtaţi învelişurile laterale ale aparatului: 1 Dispozitiv de închidere rapidă 2 Înveliş lateral Deschideţi dispozitivele de închidere rapidă în sensul invers al acelor de cea- sornic. Îndepărtaţi învelişul lateral. Punct de meniu Domeniu de reglare Descriere Softstart 0, 1, 2, 3, 4, 5 secun-

Pornire uşoară, durează până la atingerea presiu- nii de jet selectate T_Dump 1, 2, 3, 4, 5 minute Durata procesului de goli- re a zăpezii carbonice Language metric, an- glo-saxon Unităţi de măsură metric: kg/h, MPa anglo-saxon: lbs, psi Lighting ON/OFF Aprindere/stingere ilumi- nare duză (opţional) Mod demo ON/OFF Regim de demonstrare: Se simulează utilizarea, dozarea aerului compri- mat şi a zăpezii carboni- ce este blocată. Părăsirea setărilor de bază Scoaterea din funcţiune Transport Depozitarea Îngrijirea şi întreţinerea Indicaţii de întreţinere Contractul de întreţinere Planul de întreţinere Zilnic înaintea utilizării La fiecare 100 de ore de funcţionare După 500 de ore de funcţionare sau anu-

La fiecare 2 ani Deschiderea aparatului 229RO- 9 1 Şurub 2 Partea inferioară 3 Piuliţă 4 Geam 5 Cartuş de filtru 6 Partea superioară Deşurubaţi cele 4 şuruburi. Îndepărtaţi partea inferioară. Desfaceţi piuliţa. Îndepărtaţi şaiba. Scoateţi cartuşul de filtru şi înlocuiţi-l cu un cartuş nou. Asamblaţi separatorul de apă în ordine inversă. Conform BGV D 26 următoarele inspecţii trebuie efectuate de către un specialist. Re- zultatul inspecţiei trebuie consemnat în scris în forma unui certificat de inspecţie. Certificatul de inspecţie trebuie păstrat de către proprietarul aparatului până la urmă- toarea inspecţie. Verificaţi aparatul în privinţa stării şi funcţionării perfecte. Verificaţi aparatul în privinţa stării şi funcţionării şi instalării perfecte. Verificaţi aparatul în privinţa stării şi funcţionării şi instalării perfecte. Pericol! Pericol de accidentare în timpul lucrărilor pe aparat. Înainte de a efectua lucrări la aparat, executaţi paşii descrişi în capitolul "Scoaterea din funcţiune". Pericol Pericol de arsuri reci prin zăpadă carbonică şi părţile reci ale aparatului. La lucrările pe aparat purtaţi haine de protecţie la îngheţ corespunzătoare sau îndepărtaţi zăpada carbonică şi lăsaţi aparatul să se încăl- zească. Pericol Pericol prin expansiunea volumetrică şi de arsuri reci. Nu puneţi zăpada carbonică în gură. Lucrări de întreţinere Înlocuiţi cartuşul de filtru din separato- rul de apă Inspecţii După o pauză de lucru mai lung de un

După schimbarea locului de instalare După lucrările de repunere în funcţiune sau schimbările, care ar putea afecta siguranţa în funcţionare Remedierea defecţiunilor Erori cu afişaj pe ecran Afişaj pe ecran Lampă de control (LC) Cauza posibilă Remedierea De către cine E001 LC pentru tensiune de comandă lumi- nează roşu. Tensiune de comandă prea scă- zută Opriţi aparatul, aşteptaţi puţin, porniţi aparatul. Verificaţi priza Dacă codul de eroare apare din nou, informaţi serviciul pentru clienţi Kärcher Utilizatorul E002 LC pentru Oprire de urgenţă luminează roşu. Butonul pentru Oprire de urgen- ţă este apăsat Deblocaţi butonul de oprire în caz de urgenţă prin roti- re. Utilizatorul E003 LC pentru aerul comprimat luminea- ză roşu. Presiunea sau alimentarea cu aer comprimat sunt prea scăzute Creşteţi presiunea. Opriţi aparatul, aşteptaţi puţin, porniţi aparatul. Utilizatorul E004 LC pentru dozare lu- minează roşu. Deranjament la unitatea de do- zare Opriţi aparatul, aşteptaţi puţin, porniţi aparatul. Dacă codul de eroare apare din nou, informaţi serviciul pentru clienţi Kärcher Utilizatorul E005 LC pentru pistolul cu jet luminează roşu. Conexiunea între aparat şi pis- tolul cu jet este întreruptă. Verificaţi conexiunea corectă a cablului de comandă. Verificaţi cablul de comandă în privinţa deteriorărilor. Utilizatorul E006 LC pentru pistolul cu jet luminează roşu. Scurtcircuit la pistolul cu jet sau cablul de comandă Înlocuiţi pistolul sau furtunul de pulverizare împreună cu cablul de comandă. Utilizatorul E007 LC pentru aerul comprimat luminea- ză roşu. Deranjament la ventilul de re- glare a aerului comprimat Luaţi legătura cu service-ul autorizat. Utilizatorul E008 LC pentru pistolul cu jet luminează porto- caliu Maneta pistolului cu jet a fost acţionată în timpul pornirii sau deblocării butonului de Oprire de urgenţă Eliberaţi maneta pistolului cu jet. Utilizatorul 230 RO- 10 Erori fără afişaj pe ecran Defecţiunea Cauza posibilă Remedierea De către cine Afişajul este gol, chiar dacă aparatul este por- nit de la întrerupătorul principal Ştecherul nu este introdus în priză. Se introduce ştecherul în priză. Utilizatorul S-a declanşat siguranţa F1 Desprindeţi învelişul lateral şi deblocaţi siguranţa F1 printr-o apăsare. Utilizatorul Nu există aer compri- mat chiar dacă maneta pistolului este trasă Presiune prea scăzută la alimentarea cu aer comprimat Controlaţi nivelul de presiune. Utilizatorul Presiunea jetului este reglată la o valoare prea mică Măriţi presiunea de jet. Utilizatorul S-a întrerupt alimentarea cu curent electric Verificaţi alimentarea cu curent electric. Lampa de control pentru "Pornire aparat" trebuie să lumine- ze verde. Utilizatorul Butonul pentru Oprire de urgenţă este apăsat Deblocaţi butonul de oprire de urgenţă prin rotire. Lampa de control pentru "Pornire aparat" trebuie să lumineze verde. Utilizatorul Cablul de comandă nu este conectat corect Verificaţi conexiunea între cablul de comandă şi pistol, cât şi între cablul de comandă şi aparat. Utilizatorul Cablul de comandă este defect. Înlocuiţi furtunul pentru mediul pulverizat. Utilizatorul Jetul de aer comprimat este prea slab Presiunea jetului este reglată la o valoare prea mică Măriţi presiunea de jet. Utilizatorul Presiunea de la alimentarea cu aer compri- mat este prea mică sau debitul compresorului este prea scăzut Controlaţi nivelul de presiune şi debitul. Utilizatorul Cartuşul de filtru din separatorul de apă este înfundat. Înlocuiţi cartuşul de filtru din separatorul de apă. Utilizatorul Furtunul pentru mediul pulverizat sau pistolul de jet sunt înfundate Înlocuiţi furtunul pentru mediul pulverizat sau pis- tolul de jet sau desfundaţi-le. Măriţi presiunea de regim şi /sau reduceţi dozarea zăpezii carbonice. Utilizatorul Nu există granule de zăpadă carbonică în jetul de aer comprimat! Dozarea zăpezii carbonice este oprită (numai în cazul pistolului Advanced), butonul pentru Oprire/pornire dozare zăpadă carbonică lumi- nează roşu şi pe afişaj apare mesajul "Ice off". Apăsaţi butonul PORNIRE/OPRIRE dozare zăpa- dă carbonică de la pistolul Advanced. Utilizatorul Rezervorul de zăpadă carbonică este goală Umpleţi rezervorul de zăpadă carbonică Utilizatorul Zăpada carbonică s-a topit Goliţi rezervorul de zăpadă carbonică şi umpleţi-l cu granule proaspete de zăpadă carbonică. Utilizatorul Vibratorul din rezervorul de zăpadă carbonică nu funcţionează Luaţi legătura cu service-ul autorizat. Utilizatorul Motorul de acţionare a dispozitivului de doza- re este suprasolicitat Lăsaţi dispozitivul de dozare să se decongeleze Utilizatorul La rezervorul de zăpadă carbonică există scurgeri de aer comprimat Curăţaţi canalul de compensare a presiunii din dispozitivul de dozare. Service-ul autorizat Discul de dozare din unitatea de dozare este defect Înlocuiţi discul de dozare. Service-ul autorizat 231RO- 11 Date tehnice Racordul electric Tensiunea V 220...240 Tipul curentului 1~ Frecvenţa Hz 50 Puterea absorbită kW 0,6 Clasa de protecţie IPX4 Întrerupător de protecţie precomutat FI delta I în A 0,03 Curent de scurgere, tip mA 7,5 Aer comprimat Valori nominale furtun ţoli 3/4 Presiune de alimentare (max.) MPa (bar) 1,6 (16) Presiune de alimentare (min.) MPa (bar) 0,2 (2) Consum de aer comprimat m

/min 2...12 Calitatea aerului comprimat uscat, fără ulei Caracteristicile de performanţă Presiune jet (max.) MPa (bar) 1,6 (16) Diametrul granulelor de zăpadă carbonică (max.) mm 3 Consum de zăpadă carbonică kg/h 30...120 Dimensiunile Capacitate rezervor de zăpadă carbonică kg 40 Lăţime mm 716 Adâncimea mm 850 Înălţime mm 1102 Greutatea cu accesorii kg 101,5 Greutate, în stare de funcţionare, cu rezervor de zăpadă carbonică plin kg 140 Presiune anvelope (max.) MPa (bar) 0,2 (2) Greutate dispozitiv de pulverizare (furtunul de mediu pulverizat, pistol cu jet, cutie de scule) kg 10 Reculul max. al pistolului cu jet N 100 Cuplul max. al pistolului cu jet, numai pentru duză cotită N 40 Nivel de zgomot L
