MANUAL DE UTILIZARE H41MB2 HiKOKI

Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică . Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și / sau de la setul de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţinerea sculelor electrice. Veri fi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate.

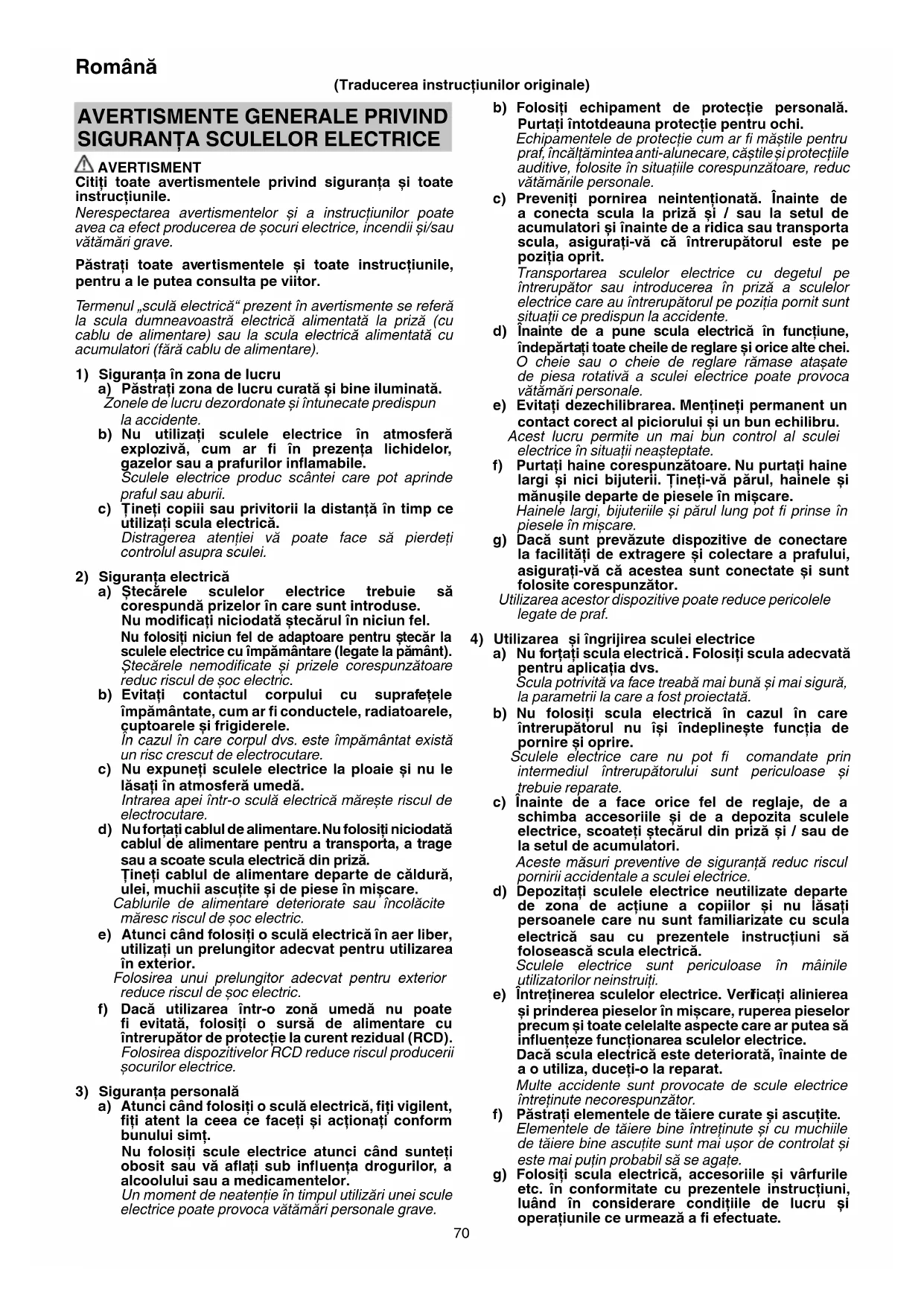

AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică“ prezent în avertismente se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţ ineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric.

Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică, fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. (Traducerea instrucţiunilor originale) 000BookH41MB2.indb70000BookH41MB2.indb70 2018/08/2912:37:232018/08/2912:37:2371 Română Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

1. Purtaţi protecţii pentru urechi.

Expunerea la zgomot poate duce la pierderea auzului.

2. Folosiţi mânerul / mânerele auxiliar(e), dacă au fost

furnizate împreună cu scula. Pierderea controlului poate provoca vătămări personale.

3. Ţineţi scula electrică doar de mânerele izolate,

atunci când se execută o operaţiune de tăiere în care scula ar putea atinge cabluri ascunse sau propriul cablu. Accesoriile de tăiere și de fi xare care intră în contact cu un cablu „sub tensiune“ pot pune „sub tensiune“ părţile metalice descoperite și pot electrocuta operatorul. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că sursa de curent ce urmează a fi

utilizată este conformă cerinţelor specifi cate pe plăcuţa produsului.

2. Asiguraţi-vă că întrerupătorul este în poziţia de ÎNCHIS.

Dacă ștecărul este conectat la priză în timp ce întrerupătorul este în poziţia de DESCHIS, scula electrică va intra în funcţiune imediat, ceea ce ar putea produce un accident grav.

3. Atunci când zona de lucru este departe de sursa de

curent, folosiţi un prelungitor de secţiune și capacitate nominală sufi ciente. Prelungitorul trebuie să fi e cât mai scurt posibil.

4. Nu atingeţi vârful în timpul sau imediat după funcţionare.

Acesta se încinge în timpul funcţionării și poate cauza răniri grave.

5. Înainte de a începe să spargeţi, ciobiţi un perete, o podea

sau un tavan, asiguraţi-v ă bine că nu există elemente precum cabluri electrice sau conducte zidite în acestea.

6. Confi rmaţi la începutul lucrului că șurubul este strâns.

7. Când lucraţi într-o locaţie înaltă, fi ţi atenţi la lucrurile și

persoanele de dedesubt.

8. Purtaţi pantofi de protecţie, pentru a vă proteja picioarele.

9. Purtaţi o mască de praf.

Nu inhalaţi prafurile dăunătoare generate în operaţiile de dăltuire. Praful poate pune în pericol sănătatea dumneavoastră și a oamenilor din jur.

10. Montarea uneltei

○ Pentru a preveni accidentele, asiguraţi-vă că aţi acţionat întrerupătorul în poziţia oprit și scoateţi ștecărul din priză. ○ Atunci când utilizaţi scule precum vârfuri, lame etc., asiguraţi-v ă că utilizaţi piesele originale concepute de compania noastră. ○ Curăţaţi porţiunea cozii vârfului. Apoi ungeţi porţiunea cozii cu vaselină sau cu ulei de mașină.

11. Asiguraţi-vă că aţi prins mânerul și mânerul lateral sau

capacul cutiei cilindrului în timpul lucrului. Nu ţineţi de mânerul în timpul lucrului. Dacă trageţi de acesta din greșeală, șpiţul poate sări afară.

Se recomandă folosirea constantă a unui întrerupător de protecţie la curent rezidual, cu un curent rezidual nominal de 30 mA sau mai puţin. NUMELE PĂRŢILOR (Fig. 1 – Fig. 10)

Comutator blocare activată

Plăcuţă de identifi care

Capac perie (În interiorul capacului Cozii)

Zonă de atașare a benzii

Perie de carbon SIMBOLURI ATENŢIE În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. H41MB2 : Ciocan demolator Mâner vibraţii scăzute Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2002/96/ CE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.

Alimentare cu electricitate Bpm Rată impact la sarcină completă

Greutate (Conform Procedura EPTA 01/2003) 000BookH41MB2.indb71000BookH41MB2.indb71 2018/08/2912:37:232018/08/2912:37:2372 Română Pornire Oprire Deconectaţi ștecărul de la priză Coadă max. SDS Instrument clasa II Acţiune interzisă ACCESORII STANDARD În afară de unitatea principală (1 unitate), pachetul conţine accesoriile de mai jos. ○ Carcasă de plastic ........................................................1 ○ Şpiţ (coadă max SDS) ..................................................1 ○ Mâner lateral ................................................................1 Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII Demolare beton, dăltuire beton, cioplire, tăiere bară. Exemple aplicaţie: Instalare de conducte și cabluri, instalare grupuri sanitare, instalare utilaje, alimentare apă și lucrări drenaj, sarcini interioare, instalaţii portuare și alte lucrări de construcţii civile. SPECIFICAŢII Specifi caţiile acestei mașini sunt enumerate în Tabelul de la pagina 5. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă.

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Instalarea mânerului lateral

Selectarea poziţiei de lucru a uneltei 5 3 Utilizarea întrerupătorului 6 3 Blocare întrerupător Pornit / Oprit

Eliberaţi comutatorul Pornire / Oprire

Modalitate de utilizare a ciocanului demolator*

• Operaţi acest ciocan demolator, utilizând greutatea sa proprie. Acesta nu va da un randament mai mare dacă este apăsat sau împins cu forţa contra suprafeţei de prelucrat. Ţineţi acest ciocan demolator cu o forţă sufi cientă pentru a-i contracara reacţiile. Încălzirea (Fig. 9) Sistemul de lubrifi ere din această unitate poate necesita încălzire în zonele mai reci. Poziţionaţi capătul vârfului astfel încât să facă contact cu betonul, rotiţi comutatorul și efectuaţi operaţia de încălzire. Asiguraţi-vă că se produce un sunet de lovire și apoi utilizaţi unitatea. ÎNLOCUIREA VASELINEI Acest ciocan demolator este complet etanș la aer, pentru protecţia contra prafului și pentru a preveni scurgerile de lubrifi ant. Prin urmare, acest ciocan demolator poate fi utilizat fără lubrifi ere, pe perioade îndelungate. Înlocuiţi vaselina conform descrierii de mai jos. Perioadă de înlocuire a vaselinei După cumpărare, înlocuiţi vaselina la fi ecare 6 luni de utilizare. Solicitaţi înlocuirea vaselinei la cel mai apropiat centru de service.

ÎNTREŢINERE ȘI VERIFICARE

PRECAUŢIE Aveţi grijă să decuplaţi scula și să scoateţi ștecărul din priză, pentru a evita un accident grav.

1. Verifi carea accesoriilor

Deoarece utilizarea unui accesoriu tocit, cum ar fi un vârf de demolare, o lamă etc. va reduce efi cienţa și va duce la posibile defecţiuni ale motorului, ascuţiţi sau înlocuiţi componentele cu unele noi, imediat ce observaţi abraziuni.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare și asiguraţi-vă că sunt fi xate corespunzător. Dacă există șuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina și/sau să nu o udaţi cu ulei sau apă.

4. Inspectarea periilor de cărbune (Fig. 10)

Motorul utilizează perii de cărbune, care sunt elemente consumabile. Când acestea sunt uzate, sau sunt aproape de „limita de uzare“ ⓐ, pot produce daune la motor. Când motorul este echipat cu perii de cărbune cu oprire automată, acesta se va opri automat. În această situaţie, înlocuiţi ambele perii cu unele noi, cu aceleași numere de identifi care ⓑ indicate în Fig. 10. În plus, menţineţi curăţenia periilor de cărbune și asiguraţi-vă că acestea glisează liber în suporturile de perie.

5. Schimbarea periilor de carbon (Fig. 10)

Slăbiţi cele două șuruburi de reglare și îndepărtaţi placa și capacul din spate. Îndepărtaţi capacele periilor și periile de cărbune. După înlocuirea periilor de carbon, nu uitaţi să strângeţi bine capacele periei și s ă instalaţi placa și capacul din spate.

6. Înlocuirea cablului de alimentare

Dacă este necesară înlocuirea cablului de alimentare, acest lucru trebuie făcut de fabricant, pentru a evita pericolele pentru siguranţă. 000BookH41MB2.indb72000BookH41MB2.indb72 2018/08/2912:37:232018/08/2912:37:2373 Română PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 101,9 dB (A) Nivelul tipic al presiunii sonore ponderate A: 87,9 dB (A) Incertitudine K: 1,8 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745. Cioplire: Valoare emisie vibraţii

Declarăm pe propria răspundere că Ciocanul demolator, identifi cat după tipul și codul de identifi care specifi c *1), este în conformitate cu toate cerinţele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanţei din Europa este autorizat să întocmească dosarul tehnic. 2000/14/CE

Tip de echipament: Spărgător manual de beton

Greutatea echipamentului: 5,2 kg

Procedură de evaluare a conformităţii: Anexa VI

Nivel garantat al puterii sonore: 103 dB Declaraţia se referă la produsul pe care este aplicat semnul CE.
