Vrsta izdelka	Demolition kladivo
Znamka	HiKOKI
Model	H41MB2
Steblo	SDS max
Ocenjena raven zvočne moči A	101,9 dB(A)
Ocenjena raven zvočnega tlaka A	87,9 dB(A)
Vrednost emisije vibracij (dletanje)	9,0 m/s²
Negotovost K (vibracije)	1,5 m/s²
Glavne uporabe	Rušenje betona, dletanje, žlebljenje, rezanje palic
Ročaj z nizko vibracijo	Da (LVH)
Električni razred	II (dvojna izolacija)
Priloženi dodatki	Plastično ohišje, SDS max brusilna konica, stranski ročaj
Varnost	Nosite zaščito za ušesa, uporabite pomožni ročaj, priporočen RCD
Vzdrževanje oglenih ščetk	Redno preverjajte in zamenjajte, če so obrabljene blizu meje
Zamenjava masti	Vsakih 6 mesecev uporabe
Garancija	Skladno z nacionalnimi predpisi

Pogosto zastavljena vprašanja - H41MB2 HiKOKI

Kako vstaviti in odstraniti orodja SDS-max?

Če želite vstaviti orodje, očistite steblo, ga namažite z mastjo, nato ga vstavite v ležišče in ga obračajte, dokler ne zaskoči. Za odstranitev povlecite ovratnik nazaj in izvlecite orodje.

Kako namestiti stranski ročaj?

Pritrdite stranski ročaj na predvideni ovratnik in privijte vijak. Vedno ga uporabljajte za boljši nadzor in zmanjšanje vibracij.

Kdaj in kako zamenjati oglene ščetke?

Zamenjajte ščetke, ko so obrabljene ali blizu meje obrabe. Odklopite orodje, odstranite zadnjo ploščo, snemite pokrove ščetk, vzemite stare ščetke in vstavite nove. Namestite pokrove in ploščo.

Katero mast uporabiti in kako pogosto jo zamenjati?

Uporabite mast, ki jo predpisuje HiKOKI (na voljo v servisni službi). Zamenjajte jo vsakih 6 mesecev uporabe za zagotovitev dobrega mazanja.

Kateri so bistveni varnostni ukrepi?

Vedno nosite zaščito za ušesa, zaščitna očala in masko proti prahu. Uporabite pomožni ročaj, držite orodje za izolirane površine in se ne dotikajte svedra po uporabi, ker je vroč.

Kaj storiti, če orodje ne zažene?

Preverite, ali je stikalo v položaju za vklop, ali je vtič priključen in kabel ni poškodovan. Če težava ostane, so morda oglene ščetke obrabljene; zamenjajte jih.

Kako zmanjšati vibracije med uporabo?

Uporabite priloženi stranski ročaj in trdno držite orodje brez pretiranega pritiska. Vgrajeni ročaj z nizko vibracijo (LVH) prav tako pomaga zmanjšati prenesene vibracije.

Kateri dodatki so združljivi s tem kladivom?

Orodja s steblom SDS max so združljiva, kot so brusilne konice, dleta, šila itd. Uporabljajte samo originalne dodatke ali dodatke, ki jih priporoča HiKOKI.

Kako vzdrževati motor?

Motor naj bo čist in suh. Izogibajte se stiku z oljem ali vodo. Redno preverjajte oglene ščetke in pritrdilne vijake. V primeru težav orodje zaupajte usposobljenemu serviserju.

Kje najti servisno službo in nadomestne dele?

Obrnite se na najbližji pooblaščeni servis HiKOKI. Za Francijo je naslov: Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX Cedex. Tel: [phone].

NAVODILA ZA UPORABO H41MB2 HiKOKI

Kdy je tbreba vymenit mazivo

Mazivo je tbreva vymenit po 6 meseicich pouzivani po zakoupeni vyrobku. O vymenu maziva pozadejte nejblizsui autorizované servnisn stredisko.

UDRZBA A KONTROLA

UPOZORNÉNI

(Prevod izvirnih navodil)

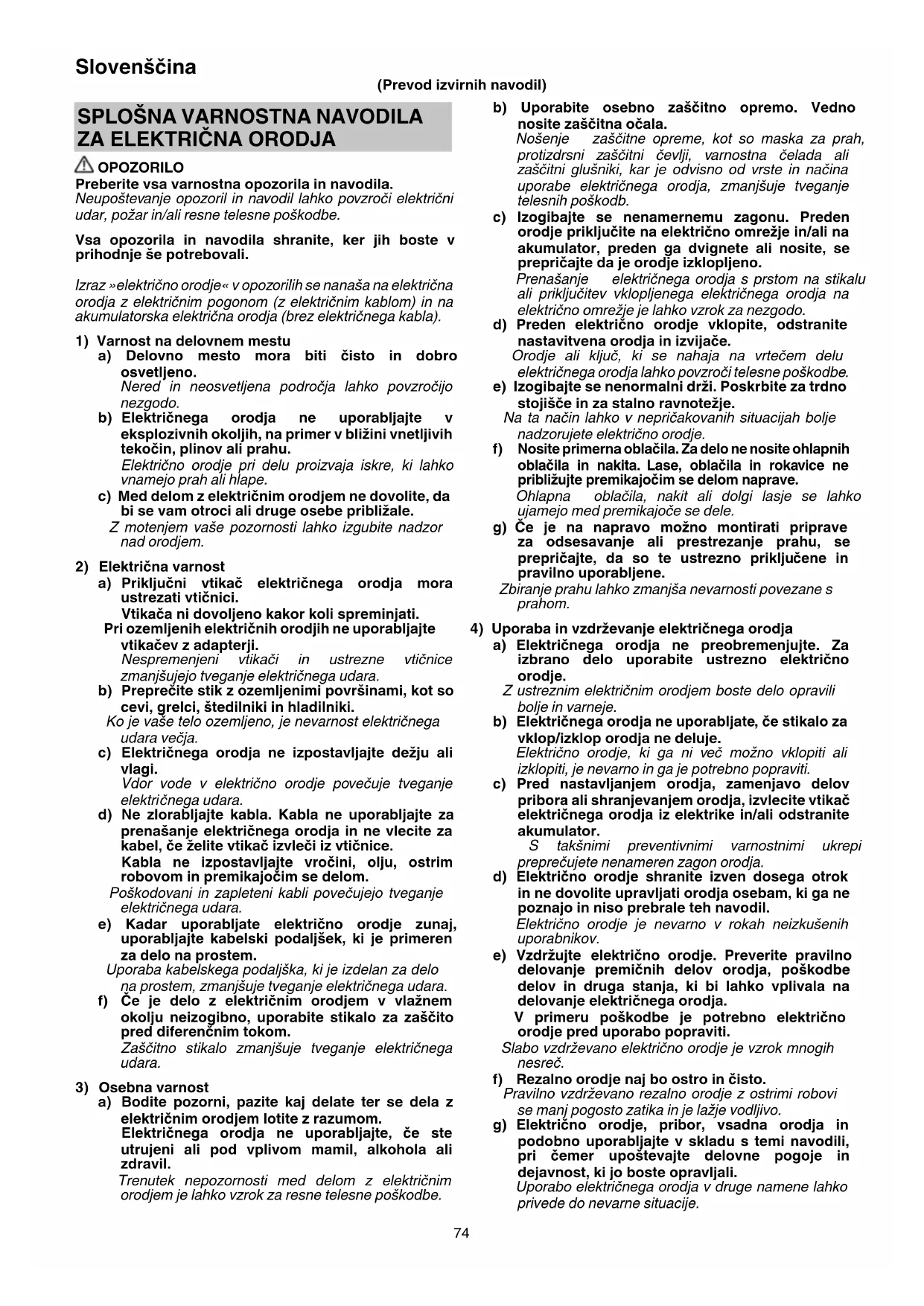

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.

Neupostevanje opozoril in navodil lahko povzroci elektrichi udar, požar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz «elektricno orodje « v oposzorilih se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablon) in na akumulatorska elektricna orodja (brez elektrčega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno.

Nered in neosvetljena področja lahko povzročijo nezgodo.

b) Elektricnega orodja ne uporabljaje v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu.

Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale.

Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Priključni vtikac elektrichega orodja mora ustrezati vticnici.

Pri ozemljenih elektricnih orodjih ne uporabljajte vtikačev z adapterji.

Nespremenjeni vtikaci in ustrezne vtichnice
zmanjsujujo tveganje elektrichega udara.

b) Preprecite stik z ozemljenimi povrsinami, kot so cevi, grelci, sterilniki in hladilniki.

Ko je vase telo ozemljeno, je nevarnost elektricnega udara večja.

c) Elektricnega orodja ne izpostavljaje dezju ali VLCagi.

Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorablajte kabla. Kabla ne uporablajte za prenašanje elektricnega orodja in ne volecite za kabel, ce zeilite vtikač izvleči iz vtčnice.

Kabla ne izpostavlijate vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povečujejo tveganje elektricnega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki je primeren za delo na prostem.

Uporaba kabelskega podaljska, ki je izdelan za delo na prostem, zmanjsuje tveganje elektricnega udara

f) Ce je delo z elektricnim orodjem v vlaznem okolju neizogibno, uporabite stikalo za zašcito pred diferencnim tokom.

Zaščitno stikalo zmanjsuje tveganje elektricnegu udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom.

Elektricnega orodja ne uporabljajte, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektricnim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opremo. Vedno nosite zašcitna ocala.

Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni Čevlj, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.

c) Izogibajte se nenamernemu zagonu. Preden orodje prikljucite na elektricno omrezejne in/ali na akumulator, preden ga dvignete ali nosite, se prepriacjte da je orodje izklopljeno.

Prenašanje elektricnega orodja s prstom na stikalu ali prikljucitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijače.

Orodje ali ključ, ki se nahaja na vrtečem delu elektricnega orodja lahko povzroci telesne poskodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojisce in za stalno ravnoteze.

Na ta nacin lahko v nepricakovanih situacijah bolje nadzorujete elektricno orodje.

f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice nepribljute premikajocim se delom naprave.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajće se dele.

g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarnosti povezane s prahom.

4) Uporaba in vzdřevanje elektricnega orodja

a) Elektricnega orodja ne preobremenjute. Za izbrano delo uporabite ustrezno elektricno orodje.

Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.

b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje.

Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanem orodja, zamenjavo delov pribora ali shranjevanjem orodja, izvlecite vtikač elektricnega orodja iz elektrike in/ali odstranite akumulator.

S taksnimi preventivnimi varnostnimi ukrepi reprecujete nenameren zagon orodja.

d) Elektricno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki ga ne poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdrujte elektricno orodje. Preverite pravilno delovanje premičnih delov orodja, poskodbe delov in druga stanja, ki bi lahko vplivala na delovanje elektricnega orodja.

V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdřevano elektricno orodje je vzrok mnogih nesrec.

f) Rezalno orodje naj bo ostro in cisto.

Pravilno vzdhrževano rezalno orodje z ostrimi robovise manj pogosto zatika in je lažje vodljivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektricega orodja v druge namene lahko privede do nevarne situacije.

5) Servisiranje

a) Elektricno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ohrani varnost elektricnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.

Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNA NAVODILA ZA UDARNO KLADIVO

1. Pri delu uporablajte glusnike.

Izpostavljanje hrupu lahko povzroci izgubo sluka.
2. Uporabljaje dodatne rocaje, ki so prilozeni orodju. Izguba nadzora nad orodjem lahko povzroci telesne poskodbe.
3. Med delom, kjer lahko rezalno orodje pride v stik s skritimi omreznimi napeljavami ali z lastnim omreznim kablom, drzite orodje le za izolirane rocaje.

Stik z omrežjem pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici udar.

DODATNA VARNOSTNA NAVODILA

1. Prepricajte se da napetost, ki jo boste uporabili ustreza zahtevam navenedenim na imenski plošci izdelka.
2. Prepričajte se, da je stikalo za vklop in izklop na položaju OFF.

Ce se vtikač nahaja v vticnici, ko je stikalo na položaju ON, bo elektricno orodje zaćelo delovati, kar lahko povzroci resne poskodbe.

1. Ce je delovno mesto oddaljeno od vira napetosti uporabite kabelski podaljsek s primerno debelino in zmoznostjo. Kabelski podaljsek mora biti dovolj kratek.
2. Ne dotikajte se svedra med ali neposredno po uporabi. Med uporabo lahko sveder postane zelo vroč in povzroči resne opekline.
3. Pred Iomljenjem ali klesanjem v steno, tla ali strop se temeljito prepričajte, da se v njih ne nahajajo elektricni kabli ali cevi.
4. Pred pricetkom dela preverite,da so vijaki priviti.
5. Pri delu na visokem mestu bodite pozorni na predmete in osebe pod vami.
6. Nosite zašcitne Čevlje, da zašcitite vaša stopala.
7. Nosite protiprašno zašcitno masko.
   Ne vdirhavajte škodljivega prahu, ki nastaja pri klesanju.
   Prah lahko ogrozi vaše zdravje in zdravje drugih oseb v blizini.
8. Namestitev orodja
   Prepricajte se, da je stikalo izklopljeno in da je vtikač izvlečen iz vtičnice, da preprečite nasrečo.
   Ko uporabljate orodja, kot so deta z zaobljeno konico, rezila itd., se prepricajte, da ste uporabili originalne dele, ki jih je dolocilo naše podjetje.
   O Ocistite stebelni del dleta z zaobljeno konico. Nato nanesite mast ali strojno olje na stebelni del.
9. Zagotovite, da se boste med delom držali za ročaj in stranski ročaj ali ohišje valja. Med delom ne držite rocaja. Če ga povlećete po pomoti, lahko šilasto dlete izpade.
10. Stikalo na diferencni tok Priporocena je stalna uporaba stikala za diferencni tok z diferencnim tokom 30mA ali manj.

IMENA DELOV (SI. 1 - SI. 10)

①	Gred orodja
②	SprednjiPokrov
③	Oprijem
④	Oprijem(B)
⑤	Stikalo za vklop zaklepanja
⑥	Sprožilno stikalo
⑦	Ročaj
⑧	Imenska plošča
⑨	Pokrov krtačk motorja (podPokrovom zadnjega dela)
⑩	Nastavitveni vijak (pod plošćo)
⑪	Plošča
⑫	Pokrov zadnjega dela
⑬	Ohišje
⑭	Stranski ročaj
⑮	Pokrov ohišja valja
⑯	Pas
⑰	Vijak ročaja
⑱	Podlaga
⑲	Območje pritrditve pasu
⑳	Grafitna šćetka

SIMBOLI

OPOZOBILO

V nadaljevanju so prikazani symboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	H41MB2: Rušilno kladivo
LVH	Ročaj za blaženje vibracij
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Samo za države EU Elektrčnih orodij ne odlagajte med hišne oepadke! V skladu z evropsko direktivo 2002/96/ES o odpadni elektrčni in elektronski opremi in njeni urensniciti v skladu z nacionalnim pravom se morajo elektrčna orodja, ki so doseglaŽiviljenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
V	Ocenjena napetost
P	Vchodna moč
Bpm Moč udarca pri polni obretenitvi
kg	Teža (Glede na postopek EPTA 01/2003)
I	Stikalo za vklop
O	Stikalo za izklop
	Izvlecite vtikač iz vtičnice
SOS max	SDS najvećja dolžina kraka
	Orodje razreda II
	Prepovedan postopek

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor, našet v nadaljevanju.

Plasticno ohišje 1
O Silasto dleteo (vpenjalna glava SDS-max) 1
O Stranski drzaj 1
Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Razbijanje in podiranje betona, dolbenje, preboj cevi. Primeri uporabe:

Montaža cevi in kablov, namestitev sanitarij, strojev, delo na vodovodu in kanalizaciji, delo na notranji opremi, pristaniški infrastrukturi ter drugih stavbarskih delih.

SPECIFIKACije

Specifi kacije tega orodja so navedene v tabeli na strani 5.

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega Raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran
Namestitev stranskega ročaja	2	2
Vstavljanje orodja SDS-max	3	3
Odstranjevanje orodja SDS-max	4	3
Določanje delovnega položaja orodja	5	3
Delovanje stikal 6 3
Zaklepanje stikala za vklop / izklop	7	4
Sprošćanje stikala za vklop / izklop	8	4
Kako uporabljati udarno kladivo * 9 4
Menjava ogljikovih krtač 10 4
Izbor pribora — 103

• Udarno kladivo uporabljajte takto, da izkoristite njegov tezo. Delovanje ne bo bolj učinkovito s pritiskom ali močnim sunkom na delovno povrsino.

Udarno kladivo držite s takšno silo, da lahko zadržite reakcijo.

Segrevanje (Sl. 9)

Na hladnem področju je potrebno ogrevanjeSYSTEMA za masćenie te enote.

Konec svedra postavite tako, da se dotika betona, obrnite stikalo in izvedite postopek segrevanja. Prepričajte se, da zaslisiže zvok udarca in nato uporabite enoto.

MENJAVA MASTI

Udarno kladivo je izdelano popolnama neprepustno, zaradi cesar je zašciteno pred prahom in pred iztekanjem olja.

Zato se lahko to udarno kladivo uporablja dalj casa brez mazanja. Mast zamenjaje po naslednjem postopku.

Obdobjemjavemasti

Po nakupu zamenjate mast na vsakh 6 mesecev uporabe. O menjavi masti se pozanimajte na njblizjem pooblascenem servisu.

VZDRŽEVANJE IN PREGLEDOVANJE

POZOB

Da se izognete resni nevarnosti, se prepričajte, da je stikalo izklopljeno in da je vtikač orodja izključen iz vtčnice.

1. Pregled pribora

Ker lahko uporaba topega pribora, kot je konicasto dleto, siroko dlete itn. zmanjsa učinkovitost in povzroci okvaro motorja, nabusite ali zamenjaje pribor z novim takoj, ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privije. Ce tega ne storite lahko pride do resne nevarnosti.

3. Vzdvrzejavanje motorja

Zračniki motorja so «srcce» elektricne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

4. Pregled oglenih krtack (Sl. 10)

Motor uporablja oglene krtacke, ki so potrošni material. Ko se obrabijo ali so blizu >obrabe « a, lahko povzročijo težave z motorjem.

Ko je namescena oglena krtačka, ki se samodejno ustavi, se bo samodejno ustavil tudi motor. Takrat zamenjaje obe ogleni krtački z novima, ki imata enaki stevilki oglene krtačke ⑥ prikazani na SI. 10. Poleg tega poskrbite, da so oglene krtačke zmeraj ciste in zagotovite, da se prosto gibljejo znotraj nosilcev krtačk.

5. Menjava ogljikovih krtac (SI. 10)

Zrahlajte dva nastavitvena vijaka in odstranite plošco in zadnjiPokrov. OdstranitePokrove šcetak in grafitne šcetak. Po zamenjavi ogljikovih šcetak ne pozabite trdno privitiPokrovešcetak in plošco ter namestiti plošco in zadnjiPokrov.

6. Zamenjava napajalnega kabla

Če je potrebna menjava napajalnega kabla, lahko to stori le pooblascen servis, da ne pride do nevarnosti poskodb.

POZOR

Pri uporabi in vzdrrzevanju elektricnih orodjih je treba upostevati varnostne uredbe in standarde, ki so dolocene za vsako drzavo.

GARANCIJA

Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravlne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga njdete na koncu teh navodil za uporabo, na pooblasceni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN60745 in navedene v skladu z ISO 4871.

A tipično vrednoten nivo jakosti hrupa: 101,9 dB (A)

A tipicno vrednoten nivo zvocnega tlaka: 87,9 dB (A)

Negotovost K: 1,8 dB (A).

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Klesanje z dletom:

Vrednost emisije vibracij ±ba_h , CHeq = 9,0~m / s^2

Negotovost K = 1,5m / s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metod in se lahko uporablja za prisonerjavo energa orodja z drugim.

Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

O Emisija vibracij med dejansko uporabo elektricnega orodja se lahko razlikuje od navedene vrednosti, gledena na način uporabe orodja.

Prepoznajte varnostne ukrepe za zašcito uporabnika, ki temelijjo na oceni izpostavljanja v dejansih pogojih uporabe (z upoštevanjem vseh delov obratovalnegaciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k Času zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

1. Nosite zašitu za sluh.

Izlozenost buci moze izazvati gubitak sluha.

1. Koristite pomocnu(e) ručku(e), ako su isporucene uz alat.

Gubitak kontrole moze da izazove povredivanie.

1. Držite elektrčni alat za izolovane rukohvate kada tokom izvoedenja radova pribor za sečenje moze doci ukontakt sa skrivenimŽicama ili sopstvenim kablon.

Pribor za secenje koji dode u kontakt saŽicom pod naponom moze da prenese napon do nepokrivenih metalnih delova elektrčnog alata zbog Čega rukovalac moze da doživi strujni udar.

DODATNA BEZBEDNOSNA UPOZORENJA

1. Proverite da li izvor napajanja koji cete koristiti ispunjava zahteve za napajanjem koji su navedeni na natpisnoj ploci proizvoda.

2. Proverite da li se prekidač za uključivanje nalazi u položaju OFF.
