Ürün Tipi	Kırıcı
Marka	HiKOKI
Model	H41MB2
Tij	SDS max
A-ağırlıklı ses gücü seviyesi	101,9 dB(A)
A-ağırlıklı ses basıncı seviyesi	87,9 dB(A)
Keski titreşim emisyon değeri	9,0 m/s²
Belirsizlik K (titreşim)	1,5 m/s²
Ana uygulamalar	Beton kırma, keskileme, kanal açma, çubuk kesme
Düşük titreşimli tutamak	Evet (LVH)
Elektrik sınıfı	II (çift izolasyon)
Verilen aksesuarlar	Plastik kutu, SDS max taşlama ucu, yan tutamak
Güvenlik	Kulak koruyucu takın, yardımcı tutamak kullanın, KAK önerilir
Karbon fırça bakımı	Düzenli olarak kontrol edin ve sınıra yakın aşınmışsa değiştirin
Gres yağı değişimi	Her 6 ayda bir
Garanti	Ulusal düzenlemelere uygundur

Sık sorulan sorular - H41MB2 HiKOKI

SDS-max uçları nasıl takılır ve çıkarılır?

Uç takmak için, sapı temizleyin, yağlayın, ardından yuvaya yerleştirip kilitlenene kadar döndürün. Çıkarmak için, halkayı geriye çekin ve ucu çıkarın.

Yan tutamak nasıl takılır?

Yan tutamağı, bu amaç için ayrılmış halkaya takın ve cıvatayı sıkın. Daha iyi kontrol ve titreşimi azaltmak için her zaman kullanın.

Karbon fırçalar ne zaman ve nasıl değiştirilir?

Fırçalar aşındığında veya aşınma sınırına yaklaştığında değiştirin. Aleti fişten çekin, arka plakayı çıkarın, fırça kapaklarını sökün, eski fırçaları çıkarın ve yenilerini takın. Kapakları ve plakayı geri takın.

Hangi gres kullanılmalı ve ne sıklıkta değiştirilmeli?

HiKOKI tarafından belirtilen gresi kullanın (satış sonrası serviste mevcuttur). İyi yağlama sağlamak için her 6 ayda bir değiştirin.

Temel güvenlik önlemleri nelerdir?

Her zaman kulak koruyucu, koruyucu gözlük ve toz maskesi takın. Yardımcı tutamağı kullanın, aleti yalıtılmış yüzeylerden tutun ve kullanımdan sonra matkap ucuna dokunmayın çünkü sıcaktır.

Alet çalışmazsa ne yapmalı?

Anahtarın açık konumda olduğunu, fişin takılı olduğunu ve kablonun hasarlı olmadığını kontrol edin. Sorun devam ederse, karbon fırçalar aşınmış olabilir; değiştirin.

Kullanım sırasında titreşimler nasıl azaltılır?

Verilen yan tutamağı kullanın ve aleti zorlamadan sıkıca tutun. Entegre düşük titreşimli tutamak (LVH) da iletilen titreşimleri azaltmaya yardımcı olur.

Bu kırıcı ile hangi aksesuarlar uyumludur?

SDS max saplı aletler uyumludur, örneğin taşlama uçları, keskiler, vb. Yalnızca orijinal veya HiKOKI tarafından önerilen aksesuarları kullanın.

Motor nasıl bakım yapılır?

Motoru temiz ve kuru tutun. Yağ veya su ile temasından kaçının. Karbon fırçaları ve sabitleme vidalarını düzenli olarak kontrol edin. Sorun olması durumunda aleti kalifiye bir tamirciye teslim edin.

Satış sonrası servis ve yedek parçalar nerede bulunur?

En yakın yetkili HiKOKI satış sonrası servisi ile iletişime geçin. Fransa için adres: Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX Cedex. Tel: [phone].

KULLANIM KILAVUZU H41MB2 HiKOKI

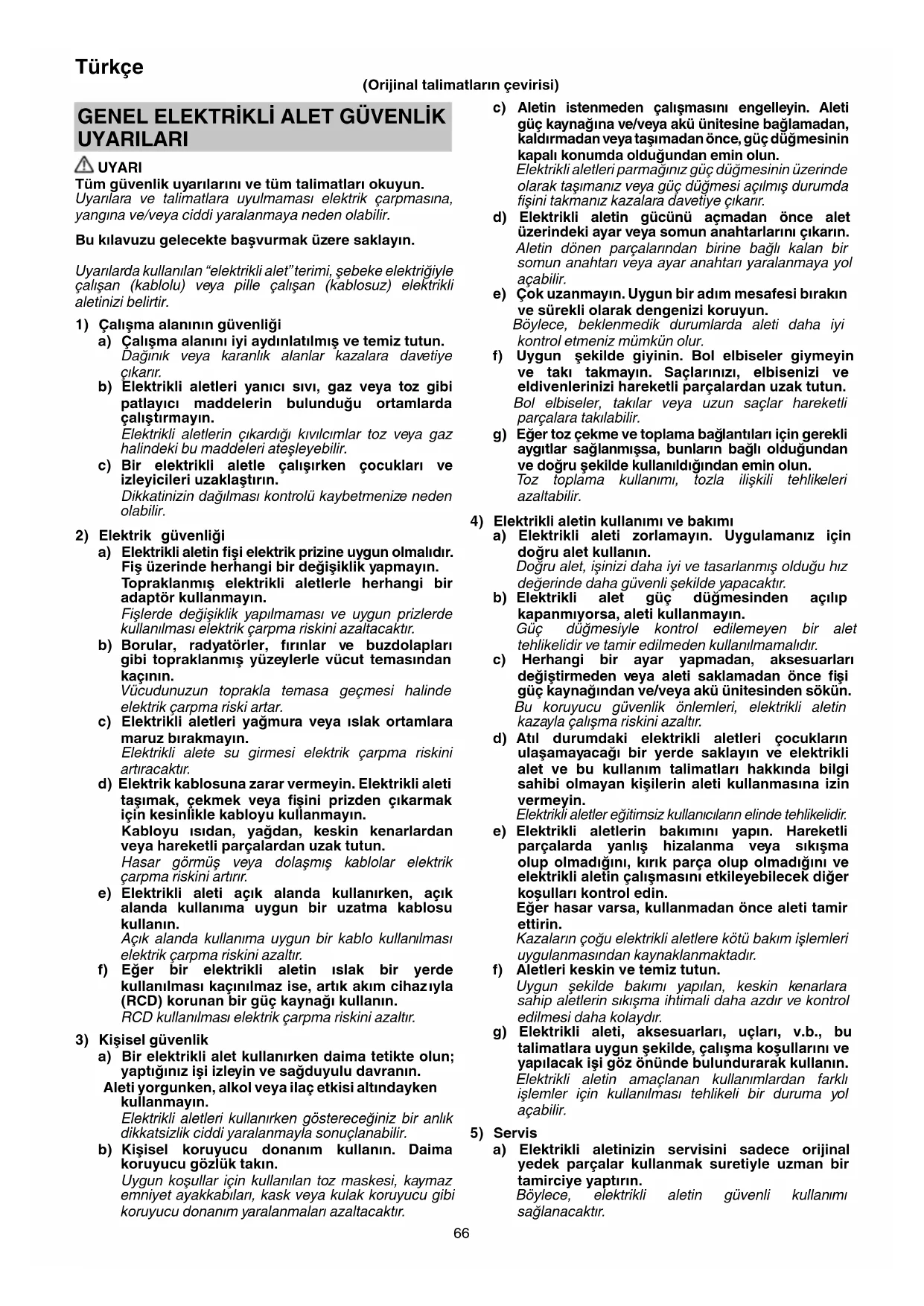

Tüm Güvenlik uyarilari ne tum talimatlari okuyun.

Uyarilara ve talimatlara uyulmaması elektrik carpmasina, yangina ve/veya ciddi yaralanmaya neden olabilir.

Bu kilavuzu gelecekte basvurmak uzere saklayin.

Uyarilarda kullanilan "elektrikli alet" terimi, sebeke elektrigiyle calisan (kablolu) veya pille calisan (kablosuz) elektrikli aletinizi belirtir.

1) Calisma alaninin guvenligi

a) Calisma alanini iyi aydinlatilmis ve temiz tutun. Daiginik veya karanlik alanlar kazalara davetiye cikarir.
b) Elektrikli aleleri yanici sivı, gaz veya toz gibi patlayi cimaddelerin bulundugu ortamlarda calistirmayin. Elektrikli alelerin cikardigi kivilcimplar toz veya gaz halindeki bu maddeleri atesleyebilir.
c) Bir elektrikli aletle calisirken tocuklari ve izleyicileri uzaklastrup. DikkatinizinDBGilmasi kontrlukaybetmenize neden olabilir.

2) Elektrik guvenligi

a) Elektrikl aletin fis elektrik przyine uygun olmaldir. Fis uzerinde herhangi bir degisiklik yapmayin. Topraklanmis elektrikl aletlerle herhangi bir adaptork kullanmayin.
Fislerde degisiklik yapilmaması ve uygun prizlerde kullanilması elektrik carpma riskini azaltacaktir.
b) Borular, radyatorler, firlar ve buzdalaplari gibi topraklanmis yüzeylerle vucut temasindan kaçınin. Vucudunuzun toprakla temasa gezmesi halinde elektrik carpma riski artar.
c) Elektrikli alelteri yağmura veya islak ortamlara maruz birakmayin. Elektrikli alete su girmesi elektrik carpma riskini ariracaktir.
d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti tasimak, cekmek veya fisini prisden cikarmak icin kesinlikle kabloyu kullanmayin. Kabloyu isidan, ya'dan, keskin kenarlardan veya hareketli parcalardan uzak tutun.
Hasar gormus veya dolasmis kabolar elektrik carpma riskini artirr.
e) Elektrikli aleti açık alanda kullanirken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.
Açık alanda kullanıma uygün bir kablo kullanilmasi elektrik carpma riskini azaltır.
f) Eger bir elektrikli aletin islak bir yerde kullanilmasi kaçınilmaz ise, artik akim cihazıyla (RCD) korunan bir güç kaynagk kullanin. RCD kullanilmasi elektrik carpma riskini azaltir.

3) Kisisel güvenlik

a) Bir elektrikli alet kullanirken daima tetikte olun; yaptiginiz isi izleyin ve sagduyulu davranin.

Aleti yorganken, alkol veya ilac etkisi aktindayken kullanmayin. Elektrikli aleleri kullanirken gostereceginiz bir anlik dikkatsizlik ciddi yaralanmayla sonuclaribilir.

b) Kisisel koruyucu donanim kullanin. Daima koruyucu gozluk takin.

Uygun kosullar icin kullanilan toz maskesi, kaymaz emniyet ayakkabilari, kask veya kulak koruyucu gibi koruyucu donanim yaralanmalan azaltacaktir.

c) Aletin istenmeden calismasini engelleyin. Aleti guc kaynagina ve/veya aku unitesine baglamadan, kalirmadan veya tasimadan once, guc dugmesinin kapali konumda oldugundan emin olun.
Elektrikli alelteri parmaginiz guc dugmesinin uzerinde olarak tasimaniz veya guc dugmesi acilmis durumda fisini takmaniz kazalara davetiye cikarir.
d) Elektrikli aletinGPCUNUacmadan once alet uzerindeki ayar veya somun anahtarlarini cikarin.
Aletin donen parçalarindan birine®, kalan bir somun anahtari veya ayar anahtari yaralanmaya yol acabilir.
e) Cok uzanmayin. Uygun bir adim mesafesi birakin ve surekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mumkün olur.
f) Uygun sekilde giyinin. Bol elbiseler giymeyin ve taki takmayin. Saclarinizi, elbisenizi ve eldivenlerinizi hareketli parcalardan uzak tutun. Bol elbiseler, takilar veya uzun saclar hareketli parcalara takilabilir.
g) Eger toz cekme ve toplama baglantilari icin gerekli aygitlar saglanmissa, bunlarin bagl i oldugundan ve dokru sekilde kullanildigindan emin olun.

Toz toplama kullanimi, tozla iliskili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanimi ve bakimi

a) Elektrikli aleti zorlamayin. Uygulamaniz icinogrulu alet kullanin.

Dogru alet, isinizi daha iyi ve tasarlanmis oldugu hiz degerinde daha guvenli sekilde yapacaktir.

b) Elektrikli alef guc dugmesinden açilip kapanmiyorsa, aleti kullanmayin. Guc dugmesyle kontrl edilemeyen bir ale sehlikidelir ve tamir edilmeden kullanilmamalidir.

c) Herhangi bir ayar yapmadan, aksesuarlan degistirmeden veya aleti saklamadan once fisi guc kaynagindan ve/veya akü unitesinden dokun. Bu koruyucu guvenlik onlemleri, elektrkli aletin kazayla calisma riskini azaltir.

d) Atil durumdaki elektrikli aletleri;cocuklarin ulasamayacagi bir yerde saklayin ve elektrikli alet ve bu kullanim talimatlari hakkinda bilgi sahibi olmayan kisilerin aleti kullanmasina izin vermeyin.

Elektrikl alelter egitimisz kullanicilarin elinde tehlikelidir.

e) Elektrikli alelterin bakimini yapin. Hareketli parcalarda yanlis hizalanma veya sikisma olup olmadigiini, kirk parca olup olmadigiini ve elektrikli aletin calismasini etkileyebilecek diger kosullari kontrl edin.

Eger hasar varsa, kullanmadan once aleti tamir ettirin.

Kazalarin cogu elektrikli alelere kotu bakim islemleri uygulanmasindan kaynaklanmaktadir.

f) Aletleri keskin ve temiz tutun.

Uygun sekilde bakimi yapilan, keskin kenarlara sahip alelterin sikisma ihimali daha azdir ve kontrol edilmesi daha kolaydir.

g) Elektrikli aleti, aksesuarlari, uclari, v.b., but talimatlara uygun sekilde, calisma kosullarini ve yapilacak isi goz onunde bulundurarak kullanin.

Elektrikli aletin amaçlanan kullanımlardan farkın ilemler icin kullanıması tehlükleri bir duruma yol acabilir.

5) Servis

a) Elektrikli aletinizin servisini sadece original yedek parçalar kullanmak suretiyle uzman bir tamircive yaptirin.

Böylece, elektrikli aletin guvenli kullanimn saglanacaktir.

ÖNLEM

Cocuklari ve akli dengesi yerinde olmayan kisileri uzak tutun.

Alet, kullanilmadiğ zamanlarda*cocuklarin ve akli dengesi yerinde olmayan kisilerin ulasamayacagi bir yerde saklanmalidir.

KIRICI GÜVENLIK UYARILARI

1. Koruyucu kulaklik kullanin.

Gurultye maruz kalmak isitme kaybina neden olabilir.

1. Eger alette birlikte verilmişse, yardinci kolu/kollari kullanin.

Kontrolün kaybedilmesi yaralanmaya neden olabilir.

1. Kesici aksesuarin gizli kabolarla veya kendi kablosuya temas edbilecegi bir islem yaparken, elektrikli aleti yalilmis kavrama yüeylerinden tutun. Kesici aksesuarin bir "aktif" telle temas etmesi, elektrik aletin ciplak metal parçalarini "aktif" hale getirebilir ve kullaniciya bir elektrik soku verebilir.

ILAVE GÜVENLIK UYARILARI

1. Kullanilacak güc kaynagınin, ürün isim plakasi üzerinde belirtilen güc gerekliklerine uygun olduğundan emin olun.
2. Guc dugmesinin "OFF" (KAPALI) konumunda oldugundan emin olun. Eger guc dugmesi ON" (ACIK) konumda iken fi s prize takilirsa, elektrikli alet hemen calismaya baslayarak ciddi bir kazava enden olabilir.
3. Calisma alanigc kaynagindan uzaksa, yeterli kalinliga ve anma kapasitesine sahip bir uzatma kablosu kullanin. Uzatma kablosu mumkun oldugu kadar kisa tutulmalidir.
4. Aleti kullandiktan hemen sonra matkap ucuna dokunmayin. Kullanim sirasinda matkap ucu asin isnir ve ciddi yaniklara neden olabilir.
5. Kirmaya, duvar, yer veya tavan parçalamaya baslamadan önce, iceride gōmulü elektrik kabloları veya kablo kanallari gibi ögeler bulunmadigiinaryogrulayin.
6. Calismanin baslangicinda vidanin sikildigi ini onaylayin.
7. Yüksek bir yerde calisirken, asagidaki nesnelere ve kiselere dikkat edin.
8. Ayaklarinizi korumak icin koruyucu ayakkabigiin.
9. Toz maskesi takin.
   Oyma islerinde olusan zararl tozlari solumayin. Olusan toz, sizin ve yaninizdakilerin sagliginci tehlikye atabilir.
10. Aletin monte edilmesi
    O Kazalar onlemek icin, guc dugmesini kapattigizdan ve elektrik fisini prizden cikardiginizdan emin olun.
    Sivri keski, kesiciler gibi alelteri kullanirken sirketimiz tarafindan belirtilen original parçaları kullandiginizdan emin olun.
    Sivri keskinin sap kismini temizleyin. Daha sonra sap kismina gre sveya makine yagi surun.
11. Calisma sirasinda tutma yerini ve yan tutma yerini veya silindir muhafazasi kapagini kavradiginizdan emin olun. Calisirken mandren tutma yerinden tutmayin. Yanlisiklabu tutma yerini cekerseniz, sivri uclu keski disan firlayabilir.
12. RCD Daima 30 mA veya daha az ana artik akimina sahip bir artik akim cihazi kullanilmasi onerilir.

PARÇA ADLARI (Şek. 1 - Şek. 10)

①	Alet Sapi
②	Ön Kapak
③	Kavrama
④	Kavrama (B)
⑤	Çalışma Kilidi Düğmesi
⑥	Tetak Anahtarı
⑦	Tutacak
⑧	Tabela
⑨	Firça kapaşa (Kuyruk kapaşa)işi
⑩	Ayar vidası (Levhanın Altında)
⑪	Levha
⑫	Kuyruk kapaşa
⑬	Muhafaza
⑭	Yan kol
⑮	Silindir Muhafazası Kapaşa
⑯	Kayış
⑰	Tutamak Çivatası
⑱	Destek
⑲	Kayış baglama alanı
⑳	Karbon:firca

SEMBOLLER

UYARI

Aşağida, bu makine icin kullananan semboller gõsterilmistir. Makineyi kullanmadan once bu sembollerin ne anlama geldigini bildiginizden emin olun.

	H41MB2: Kırkı
LVH	Düzük Titreşimli Tutamak
	Kullanıyaralanma riskini azaltmak,isin kullanım kılıvuzunu okumalık.
	Sadece AB ülkeleri,isin Elektrikl aletleri evdeki öö kutusuna atmayın! Kullanım Ömrúnü dolduran elektrikl aletler, atik elektrikl ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifine ve bu Direktifin ulusal kanunlar;cerevesinde uygulanma sekline,gore ayrı olarak toplanmali ve;cèvre,sartlarina uygun bir geri donuşüm tesisine,gonderilmelidir.
V	Anma gerilimi
P	Güç Girişi
Bpm Tam)yükteki darbeHCI
kg	Ağırkı (EPTA-Prosedürü 01/2003'e,gore)
I	ACMA
O	KAPAMA
Elektrik fişini prizden çınarin
SDS max matkap ucu
Sinif II alet
Yasaklanmışı eylem

STANDART AKSESUARLAR

Ana uniteye (1 unite) ilave olarak, ambalajda asagida listelenen aksesuarlar yer alir.

Plastik Canta 1
Sivri Keski (SDS max sapl) 1
○ Yan Kol 1
Standart aksesuarlar haben vermeden degistirilebilar.

UYGULAMALAR

Beton kirma, beton parcalama, oyuk acma, cubuk kesme. Uygulama ornekleri:

Boru ve kablo tesisati doseme, sinhi tesisat kurulum, makine kurulumu, su tedarik ve drenaj isleri, ic mekan isleri, liman tesisleri ve diger insaat muhendisligi isleri.

TEKNIK ÖZELLİKLER

Bu makinenin teknik özellikleri, 5. sayfadaki Tabloda listelenmistir.

NOT

HiKOKI'hin surekli arastirma ve geleistirme calismalari nedeniyle, burada belirtilen teknik özelliklerde onceden haber verilmeden değisiklik yapilabilir.

MONTAJ VE ÇALISTIRMA

Işlem Şekil Sayfa
Yan tutma yerini takma	2	2
SDS-max aletlerinin takilması	3	3
SDS-max aletlerinin çikanilması	4	3
Takınmin Çalıma Konumunan Belirlenmesi	5	3
Düzmeyle kumanda 6 3
Açma / kapama düzmesinin kilitlenmesi	7	4
Açma / kapama düzmesinin açilması	8	4
Kırçının kullanilması*	9	4
Kömrülerindehyegrütkilmesi 10 4
Aksesuar alanı secilmesi - 103

• Bu Kıriciyi, kendi boş ağırkıylıla calistirn. Aleti calisma yüzeyine bastirmak veya zorlayarak itmek aletin performansini artirmaz. Bu kırkı sadece geri tepme güçüne karsilik verecek bir günte tutun.

Isitma (Sekil. 9)

Soguk bölgelerde bu alette kullananan gres yaginin isitilmasi gerekebilir.

Matkap ucu nun betonla temas edecek sekilde yerleistirin, salteri acin ve isitma islemine baslayin. Darbe sesi geldiginden emin olduktan sonra alei kullanin.

GRESIN DEGI-STIRILMESI

Bu Kiri, toza karsti koruma saglamak ve yağlama maddesi sizi tilarini onlemek icin tamamen havaGPCirmez bir yapiya sahiptir.

Bu nedenle, bu Kirici yaglama gerektirmeden uzun surek kullanilabilir. Gres yagini asagida tarif edildigi sekilde degiistirebilirsiniz.

Gres Degistirme Suresi

Ilik kullanimdan itibaren, her 6 aylik kullanimdan sonra gres yagini degistirin. Gres yagini degisimi icin en yakininizdaki HiKOKI Yetkili Servis Merkezini arayin.

BAKIM VE MUAYENE

iKAZ

Ciddi kazalardan kaçınmak icin, aletin güçünü KAPATIN ve elektrik fisini prisden Çiakin.

1. Aksesuararin muayene edilmesi

Korelmiş sivri keski, yassi keski, v.b. gibi takimlan kullanmak verimi dusurecegi ve motorun bozulmasina yola acabilececi,—in, asinma,gordugunuzanda takimlarinizi bileyin veya yenisiyle degistirin.

2. Montaj vidalarinin muayene edilmesi

Tum montaj vidalarini duzenli olarak kontrol edin ve uygun sekilde sikilmis olduklarindan emin olun. Gevseyen vida varsa derhal sikin. Gevsemiis vidalar ciddi tehlkeye yol acabilir.

3. Motorun bakimi

Motor unitesinin sargisi, elektrkli aletin tam "kalbi"dir. Sarginin hasar gormemesi ve/veya yag veya suyla islanmaması icin gerekli ozeni gosterin.

4. Karbon fircalarin muayene edilmesi (Sekil 10)

Motorda, sarf malzemesi olan carbon firçalar kullanilr.
Kömürler asindiginda veya ④ "asinma limiti" ne yaklastiginda, motor anzasi olusur.

Eger otomatik durdurmali bir karbon firca kullanilyorsa, motor otomatik olarak durur. Bu durumda, her iki karbon fircayi, Sekil 10'de goruldugu gibi, ayni karbon firca Numaralarina sahip yenileriyle degistirin. Ayrica, karbon fircalari daima temiz tutun ve firca tutuculari iciinde serbestce kayabildiklerinden emin olun.

5. Komürlerin degiistirilmesi (Sekil 10)

Iki ayar vidasini gevsetip lehvayi ve kuyruk kapagini cikarin. Firca kapaklarini ve karbon firçalari cikarin. Karbon firçalari degistirdikten sonra firca kapaklarini saglam bir sekilde sikmayi ve levha ve kuyruk kapagini takmayi unutmayin.

6. Elektrik kablosunun degişirilmesi

Eger elektrik kablosunun degişirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek icin bu islem sadece üretici tarafindan yapilmaldir.

IKAZ

Agrla alelerinin kullanimi ve bakimi konusunda her ulkede yururlukte alan guvenlik duzenlemelerine ve standartlarina uygun davranilmaldir.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar / ülkeere özgün mevzuatlar Çerçevesinde garanti veriyoruz. Bu garantı, yanlış veya kottu kullanimdan veya normal asınma ve yapranmadan kaynaklanan ariza ve hasarları kapsamamaktadir. Şikayet durumunda, lüften Elektrikli El Aletini, seksülmemis sekilde, bu Kullanim Kilavuzu'nun sonunda bulunan GÁRANI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne,gonderin.

Havadan yayilan gurultu ve titresimle ilgili bilgiler

Olculen degerler EN60745'e gore belirlenmis ve ISO 4871'egore bian edilmistir.

Olçümüş A-ğırlik Şegucu seviyesi: 101,9 dB (A)

Olçümüş A-ğırkık sebsaınci seviyesi: 87,9 dB (A)

Belirsizlik K: 1,8 dB (A).

Kulak koruyucu takin.

EN60745'e gore belirlenen toplam vibrasyon degerleri (eksenli vektor toplami).

Oyma:

Titresim emisyon degeri a_h , CHeq = 9,0~m / s^2

Belirsizlik K = 1,5m / s^2

Beyan edilen toplam vibrasyon degeri standart bir test yontemine gore olculmustur ve bir aleti digeriyle karilastirmak icin kullanilabilir.

Ayri zamanda, bir on maruz kalma degerlendirmesi olarak ta kullanilabilitir

UYARI

O Elektrikl aletin kullanimi sirasinda vibrasyon emisyonu, aletin kullanma sekline bagli olarak belirtilen degerden farklik gosterebilir.
O Gercek kullanim kosullarindaki maruz kalma degerlendirmesini esas alarak kullaniciyi koruyacak güvenlik onlemlerini belirleyin (kullanim suresine ilave olarak aletin kapatildigi ve rolantide calistigi zamanlarda calisma cevriminde yer alan tum parçaları dikkate alarak).

NOT

HiKOKI'nin surekli arastirma ve gelistirme calismalar nedeniyle, burada belirtilen teknik özelliklerde onceden haber vermeden degisiklik yapilabilir.
