| Ürün tipi | Kırıcı delic |
| Marka | HiKOKI |
| Model | DH26PB2 |
| Güç kaynağı | Şebeke (kablolu) |
| Anma voltajı | 230 V |
| Çekilen güç | 800 W |
| Boşta devir sayısı | 0 - 1050 dev/dak |
| Tam yükte darbe sayısı | 0 - 4600 darbe/dk |
| Maksimum delme çapı (beton) | 26 mm |
| Maksimum delme çapı (çelik) | 13 mm |
| Maksimum delme çapı (ahşap) | 32 mm |
| Ağırlık (EPTA 01/2014'e göre) | 5,5 kg |
| Fonksiyonlar | Dönüş + darbeli, Sadece dönüş |
| Uç tutucu | SDS-plus |
| Verilen aksesuarlar | Plastik kutu, yan tutamak, derinlik mastarı, mandren takımı |
| Koruma | Çift yalıtım (Sınıf II) |
| Bakım | Özel gres ile yağlama; karbon fırçalar yetkili servis tarafından değiştirilebilir |
| Güvenlik | Şalter kilidi, yardımcı tutamak, beklenmedik yeniden çalışmaya karşı koruma |
| Garanti | Ulusal düzenlemelere göre üretici garantisi |
Sık sorulan sorular - DH26PB2 HiKOKI
Kullanıcıların soruları hakkında DH26PB2 HiKOKI
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin çekiç PDF formatında ücretsiz! Kılavuzunuzu bulun DH26PB2 - HiKOKI ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DH26PB2 markasının HiKOKI.
KULLANIM KILAVUZU DH26PB2 HiKOKI

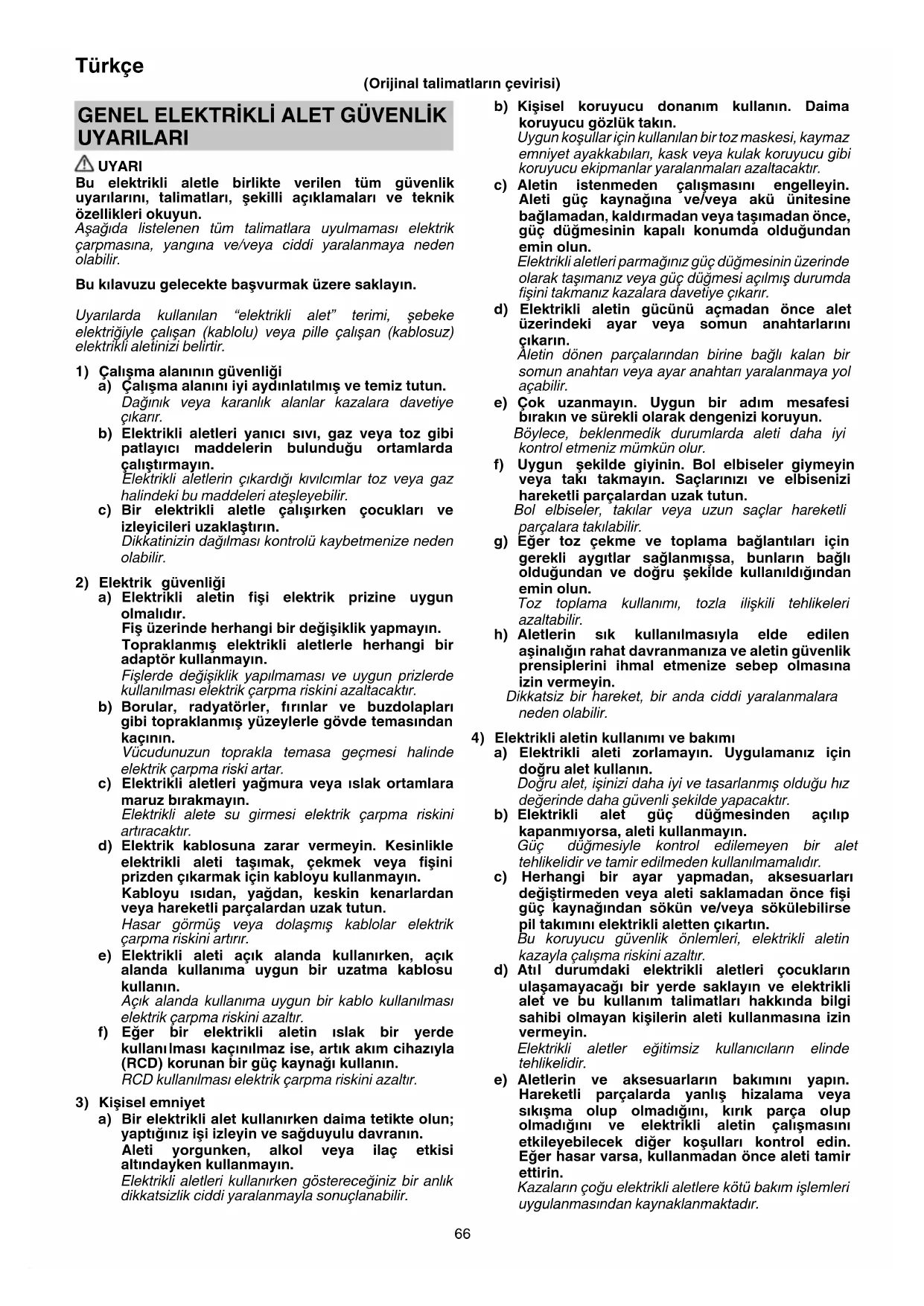

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI
⚠️ UYARI
Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.
Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
Bu kılavuzu gelecekte başvurmak üzere saklayın.
Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.
1) Çalışma alanının güvenliği
a) Çalışma alanını iyi aydınlatılmış ve temiz tutun.
Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.
Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.
c) Bir elektrikli aletle çalışırken çocukların ve izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.
2) Elektrik güvenliği
a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır.
Fiş üzerinde herhangi bir değişiklik yapmayın.
Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın.
Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.
b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının.
Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.
c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın.
Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.
d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın.
Kabloyu ısidan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.
Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.
e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.
Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.
f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın.
RCD kullanılması elektrik çarpma riskini azaltır.
3) Kişisel emniyet
a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.
Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.
c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.
Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.
d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın.
Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.
e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını ve elbisenizi hareketli parçalardan uzak tutun.
Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.
g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun.
Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.
h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin.
Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.
4) Elektrikli aletin kullanımı ve bakımı
a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.
b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın.
Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.
c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fisi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın.
Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.
d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin.
Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.
e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin.
Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.
f) Aletleri keskin ve temiz tutun.
Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak isi göz önünde bulundurarak kullanın.
Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.
h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.
Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.
5) Servis
a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.
Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.
ÖNLEM
Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.
Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.
KIRICI DELİCİ GÜVENLİK UYARILARI
Tüm işlemler için güvenlik talimatları
- Koruyucu kulaklık kullanın
Gürültüye maruz kalmak işitme kaybına neden olabilir.
- Eğer aletle birlikte verilmişse, yardımcı kolu/kolları kullanın.
Kontrolün kaybedilmesi yaralanmaya neden olabilir.
- Kesici aksesuarın gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun.
Kesici aksesuarın bir “aktif” telle temas etmesi, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.
Kırıcı deliciler ile uzun matkap uçları kullanırken uyulması gereken güvenlik talimatları
- Delmeye her zaman matkap ucu işparçası ile temas halindeyken düşük hızda başlayın.
Daha yüksek devirlerde, ucun işparçası ile temas etmeden serbest bir şekilde dönmesine izin verilirse uç bükülebilir ve kişisel yaralanmaya neden olabilir.
- Yalnızca uç ile aynı doğrultuda basınç uygulayın ve aşırı basınç uygulamayın.
Uçlar bükülerek kırılmaya veya kontrol kaybına neden olabilir, bu da kişisel yaralanmaya yol açabilir.
İLAVE GÜVENLİK UYARILARI
-
Kullanılacak güç kaynağının, ürün isim plakası üzerinde belirtilen güç gerekliliklerine uygun olduğundan emin olun.
-
Güç düğmesinin "OFF" (KAPALI) konumunda olduğundan emin olun.
Eğer güç düğmesi “ON” (AÇIK) konumda iken fiş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.
-
Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.
-
İşlem sırasında veya işlemden hemen sonra matkap ucuna dokunmayın. Aletin çalışması sırasında matkap ucu çok isınır ve dokunulduğunda ciddi yanıklara neden olabilir.
-
Kırmaya, yontmaya veya duvar, yer veya tavan delmeye başlamadan önce, içeride gömülü elektrik kabloları, kablo kanalları, v.b. bulunmadığını onaylayın.
-
Daima elektrikli aletin gövdesini ve yan kolunu sıkıca tutun. Aksi takdirde, üretilen karşı kuvvet yanlış ve hatta tehlikeli çalışmaya yol açabilir.
-
Toz maskesi takın
Delme veya keskiyle kesme işlerinde oluşan zararlı tozları solumayın. Oluşan toz, sizin ve yanınızdakilerin sağlığını tehlikeye atabilir.
- Aletin monte edilmesi
○ Kazaları önlemek için, güç düğmesini kapattığınızdan ve elektrik fisini prizden çıkardığınızdan emin olun.
○ Keski, matkap ucu gibi aletleri kullanırken şirketimiz tarafından belirtilen orijinal parçaları kullandığınızdan emin olun.
○ Aletin sap kısmını temizleyin.
○ Aleti çekerek mandalla kilitlenmeyi kontrol edin.
-
Değiştirme kolunu sadece motor tam olarak durduğunda çalıştırın. Motor çalışırken değiştirme kolunun çalıştırılması alet ucunun beklenmedik bir şekilde dönmesine ve bir kazaya yol açabilir. (Şek. 4)
-
Kazaları önlemek için, matkap uçları ve diğer çeşitli parçalar takılıyken veya çıkarılmışken, güç düğmesini kapat Hamburgizdan ve elektrik fişini prizden çıkardığınızdan emin olun. Mola sırasında ve çalışmadan sonra güç düğmesi de kapatılmalıdır.
-
Dönme + kırma
Matkap ucu inşaat demirine dokunduğunda, uç hemen duracaktır ve darbeli matkap dönmeye tepki gösterecektir. Bu yüzden yan tutamağı sıkılaştırın.
- Sadece dönme
Ahşap veya metal malzemelerde delik açmak için sap tipine uyacak matkap aynası tertibatını (standart aksesuar) kullanın.
○ Gereğinden fazla kuvvet kullanımı, yalnızca işi hızlandırmayacak ama aynı zamanda matkap ucunun köşesini de bozacak ve darbeli matkabin da çalışma ömrünü azaltacaktır.
○ Darbeli matkabı delinen delikten çıkarırken, matkap uçları kırılabilir. Çıkarmak için, bir itme hareketinin kullanılması önemlidir.
○ Makine yalnızca dönme işlevine ayarlıyken ankraj delikleri veya beton üzerinde delik açmaya çalışmayın.
Kırıcı delici matkabı, matkap aynası tertibatı takılı durumdayken dönüş ve kırma işlevinde kullanmaya çalışmayın. Bunun yapılması, makinenin tüm bileşenlerinin çalışma ömrünü ciddi bir şekilde kısaltacaktır.
- Çalışma sırasında Şek. 12'te gösterildiği gibi aleti emniyetli şekilde tuttuğunuzdan emin olun.
SEMBOLLER
UYARI
Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.
 | DH26PB2: Kırıcı delici |
 | Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. |
 | Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın!Kullanım ömrünü dolduran elektrikli aletler, atıkelektrikli ve elektronik cihazlarla ilgili 2012/19/ABAvrupa Direktifine ve bu Direktifin ulusalkanunlar çerçevesinde uygulanma şekline göreayrı olarak toplanmalı ve çevre şartlarına uygunbir geri dönüşüm tesisine gönderilmelidir. |
| [###] | Anma gerilimi ( Kullanılacak güç kaynağının, ürün isim plakası\ üzerinde belirtilen güç gerekliliklerine uygun \ olduğundan emin olun. ) |
| P | Güç Girişi |
| [7HHS1] | Yüksüz hız |
| Bpm | Tam yükteki darbe hızı |
| n x | Maksimum delme çapı |
| Ağırlık(EPTA-Prosedürü 01/2014'e göre) | |
 | Beton |
| Çelik | |
 | Ahşap |
| Dönme ve kırma işlevi | |
| [###] | Yalnızca dönme işlevi |
| AÇMA | |
| KAPAMA | |
| Elektrik fişini prizden çıkarın | |
 | Sınıf II alet |
STANDART AKSESUARLAR
Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır.
Standart aksesuarlar haber vermeden değiştirilebilir.
UYGULAMALAR
Dönme ve kırma işlevi IT
○ Ankraj deliklerinin delinmesi
○ Betona delik delinmesi
○ Fayansa delik delinmesi
Yalnızca dönme işlevi
○ Çeliğin veya ahşabın delinmesi
○ Makine vidalarının, ağaç vidaların sıkılması
TEKNİK ÖZELLİKLER
Bu makinenin teknik özellikleri, sayfa 95'teki Tabloda listelenmiştir.
NOT
HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.
MONTAJ VE ÇALIŞTIRMA
| İşlem Şekil Sayfa | ||
| SDS-plus aletlerinin takılması | 1 | 96 |
| SDS-plus aletlerinin çıkarılması | 2 | 96 |
| Dönme yönünün seçilmesi | 3 | 96 |
| Çalışma modunun seçilmesi | 4 | 96 |
| Delme derinliğinin ayarlanması | 5 | 96 |
| Matkap aynası tertibatını takma 6 96 | ||
| Matkap aynası tertibatını sökme 7 97 | ||
| Yuvarlak saplı aletlerin takılması897 | ||
| Açma, kapama ve hızın ayarlanması | 9 | 97 |
| Açma / kapama düğmesinin kilitlenmesi | 10 97 | |
| Açma / kapama düğmesinin açılması | 11 97 | |
| Yan tutma yerini takma | 13 98 | |
| Aksesuarların seçilmesi* | - | 99 |
* Her bir aletle ilgili detaylı bilgiler için yetkili bir HiKOKI servis merkeziyle irtibata geçin.
YAĞLAMA
Bu Kırıcı Delici, toza karşı koruma sağlamak için tamamen hava geçirmez bir yapıya sahiptir.
Bu sayede Kırıcı Delici yağlama gerektirmeden uzun süre kullanılabilir. Çalışma ömrünü korumak için karbon fırçayı her değiştirdiğinizde gres yağını da değiştirin.
Darbeli matkabin eskimiş yağla daha fazla kullanılması, makinenin servis ömrünü azaltacaktır.
iKAZ
Bu makinede özel bir gres yağı kullanılır bu yüzden diğer gres yağlarının kullanılması makinenin normal performansını olumsuz bir şekilde etkileyebilir. Yağ değişimini servis temsilcilerimizden birinin üstlenmesine izin verdiğimizden lütfen emin olun.
BAKIM VE MUAYENE
1. Aletlerin muayene edilmesi
Kör bir takımın kullanılması motorun arızalı çalışmasına ve düşük verimliliğe sebep olacağı için aşınma gözlemlendiğinde gecikmeden matkap ucunu yenisiyle değiştirin veya yeniden bileyin.
2. Montaj vidalarının muayene edilmesi
Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikelere yol açabilir.
3. Motorun bakımı
Motor ünitesinin sargısı, elektrikli aletin tam "kalbi"dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.
4. Karbon fırçaların muayene edilmesi
Sürekli güvenliğiniz ve elektrik çarpma koruması için, bu makine üzerindeki karbon fırça muayenesi ve değişim işlemi SADECE Yetkili bir HiKOKI Servis Merkezi tarafından yapılmalıdır.
5. Elektrik kablosunu değiştirme
Güç kablosunun değiştirilmesi gerekiyorsa bir güvenlik tehlikesi oluşmasını önlemek için bu işlem HiKOKI Yetkili Servis Merkezi tarafından gerçekleştirilmelidir.
iKAZ
Elektrikli aletlerin çalışmasında ve bakımında, her bir ülke için belirlenmiş güvenlik yönetmeliklerine ve standartlarına uyulmalıdır.
GARANTI
HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan anıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GÄRANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.
Havadan yayılan gürültü ve titreşimle ilgili bilgiler
Ölçülen değerler EN62841'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.
Ölçülmüş A-ağırlıklı ses gücü seviyesi: 102 dB (A)
Ölçülen A-ağırlıklı ses basıncı seviyesi: 91 dB (A)
Belirsizlik K: 3 dB (A).
Kulak koruyucu takın.
EN62841'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).
Betonu darbeli delme:
Titreşim emisyon değeri a_h , HD = 14,7 m/sn ^2
Belirsizlik K = 1,5 m/sn²
Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir.
Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler.
UYARI
○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve
○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).
NOT
HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.
