| Termék típusa | Kalapácsfúró |
| Márka | HiKOKI |
| Modell | DH26PB2 |
| Tápellátás | Hálózati (vezetékes) |
| Névleges feszültség | 230 V |
| Névleges teljesítmény | 800 W |
| Üresjárati fordulatszám | 0 - 1050 1/perc |
| Teljes terheléses ütésszám | 0 - 4600 ütés/perc |
| Max. fúrási átmérő (beton) | 26 mm |
| Max. fúrási átmérő (acél) | 13 mm |
| Max. fúrási átmérő (fa) | 32 mm |
| Tömeg (EPTA 01/2014 szerint) | 5,5 kg |
| Funkciók | Forgás + ütés, Csak forgás |
| Szerszámbefogó | SDS-plus |
| Mellékelt tartozékok | Műanyag doboz, oldalsó fogantyú, mélységütköző, fúrótokmány készlet |
| Védelem | Dupla szigetelés (II. osztály) |
| Karbantartás | Speciális zsírral kenés; szénkefék cseréje hivatalos szervizben |
| Biztonság | Kapcsolózár, segédfogantyú, védelem a véletlen újraindítás ellen |
| Garancia | Gyártói garancia a nemzeti előírások szerint |
Gyakran ismételt kérdések - DH26PB2 HiKOKI
Felhasználói kérdések a következőről DH26PB2 HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kalapács PDF formátumban ingyenesen! Találja meg kézikönyvét DH26PB2 - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DH26PB2 márka HiKOKI.

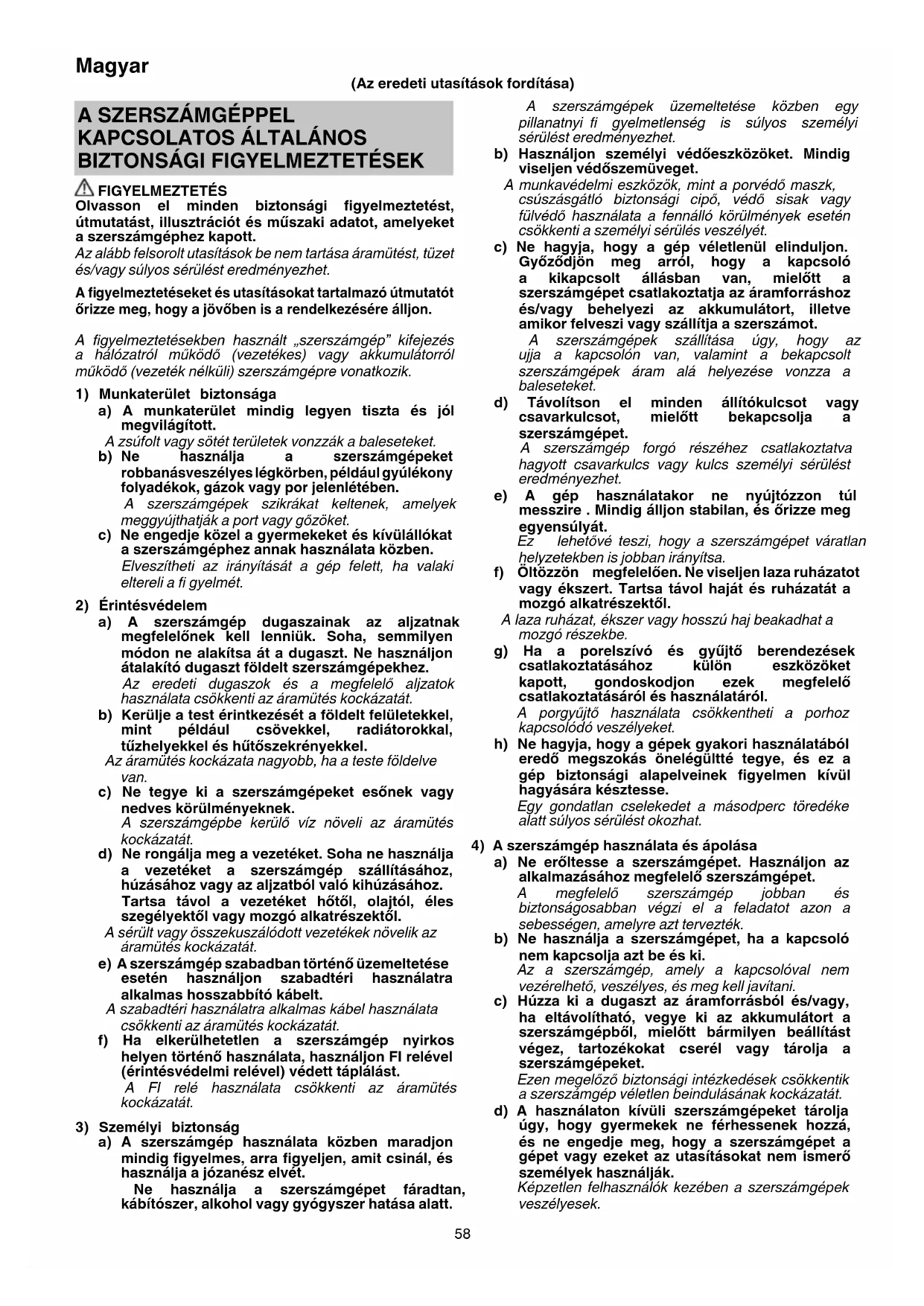

HASZNÁLATI ÚTMUTATÓ DH26PB2 HiKOKI
Olvasson el minden biztonsági figyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.
Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A figyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez.
Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadteri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvet.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredmenyezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és órizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.
f) Oltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.
Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.
A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.
A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.
5) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
VIGYÁZAT
Tartsa távol a gyermekeket és beteg személyeket.
Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.
FÚRÓKALAPÁCS BIZTONSÁGI FIGYELMEZTETÉSEK
Biztonsági útmutató minden művelethez
- Viseljen fülvédőt
Az erős zaj halláskárosodást okozhat.
- Ha az eszközhöz tartozik segédnyél, használja.
A fúró feletti irányítás elvesztése személyi sérülést okozhat.
- A szerszámgépet a szigetelt markolófelületeknél fogja, ha olyan müveletet végez, amely során a vágóeszköz rejtett vezetékekhez vagy a saját kábeléhez érhet.
Ha a vágórész feszültség alatt lévő vezetékkel érintkezik, a szerszámgép nem szigetelt fémrészei is feszültség alá kerülhetnek, és megrázhatják a gépet használó személyt.
Biztonsági útmutató a fúrókalapács hosszú fúrószárral történő használatához
-
Mindig alacsony sebességgel kezdje a fúrást, és úgy, hogy a fúrószár hegye érintse a munkadarabot. Magasabb sebességen a fúrószár meghajolhat, ha a munkadarabot nem érintve, szabadon forog, ami személyi sérülést okozhat.
-
Csak közvetlenül a fúrószárral fejtsen ki nyomást, és ne fejtsen ki túl nagy nyomást.
A fúrószár meghajolhat, ami törést vagy a kontroll elvesztését okozhatja, és személyi sérüléshez vezethet.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
- Ellenőrizze, hogy az áramforrás megfelel a termék adattábláján szereplő elektromos követelményeknek.
- Ügyeljen rá, hogy a hálózati kapcsoló OFF (KI) állásba legyen kapcsolva.
Ha a csatlakozódugót úgy csatlakoztatja a dugaszolóaljzathoz, hogy a hálózati kapcsoló ON (BE) állásban van, a szerszámgép azonnal működésbe lép, ami súlyos balesetet okozhat. - Ha a munkaterület távol esik az áramforrástól, használjon megfelelő vastagságú és kapacitású hosszabbítót. A hosszabbító kábelt a lehető legrövidebbre kell fogni.
- Ne érintse meg a vésőfejet működés közben vagy közvetlenül azután. A vésőfej működés közben nagyon felhevül, és súlyos égéseket okozhat.
- Mielött belevésne vagy belefúrna egy falba, padlóba vagy plafonba, alaposan győződjön meg róla, hogy nincsenek-e benne elektromos kábelek, csővezetékek vagy hasonlók.
- Mindig tartsa erősen a szerszámgép testén levő és az oldalsó fogantyúját. Máskülönben a keletkező ellenerő hibás, sőt veszélyes működést eredményezhet.
- Viseljen pormaszkot
Ne lélegezze be a fúró vagy véső művelet során keletkező káros porokat. A por veszélyeztetheti az Ön és a közelében álló személyek egészségét.
- A szerszám felszerelése
○ A balesetek elkerülése érdekében győződjön meg arról, hogy kikapcsolta-e a készüléket, és hogy kihúzta-e a dugót a csatlakozóból.
○ Szerszámok használata esetén, mint például a vésőfej és fúrófej, stb., győződjön meg róla, hogy a vállalat által kijelölt eredeti alkatrészeket használja.
○ Tisztítsa meg a szerszám szár felőli részét.
○ Ellenőrizze a reteszelést a szerszám meghúzásával. - Csak akkor működtesse az irányváltó kart, amikor a motor teljesen leállt. Ha az irányváltó kart a motor működése közben használja, akkor a szerszám forgása kiszámíthatatlanná válhat, ami balesetet okozhat. (4. ábra)
- A balesetek elkerülése érdekében győződjön meg arról, hogy kikapcsolta-e a készüléket, és hogy kihúzta-e a dugót a csatlakozóból, mielőtt a fúrófejet vagy egyéb alkatrészeket felszereli vagy eltávolítja. Á főkapcsolót is le kell kapcsolni a munka szüneteltetésekor és a munka végeztével.
- Forgás + veretés
Amikor a fúrófej betonvashoz ér azonnal leáll, és a fúrókalapács forgással reagál. Ezért alaposan húzza meg az oldalsó nyelet.
- Csak forgás
Fa vagy fém fúrásához használja a szár típusának megfelelő fúrótokmány-szerelvényt (szállított kiegészítő).
○ A szükségesnél nagyobb erő kifejtése nem csak sietteti a munkafolyamatot, de károsítja a fúrófej élét, emellett csökkenti a fúrókalapács üzemi élettartamát.
○ A vetési lyukból visszahúzott fúrókalapács fúrófeje lepattanhat. A visszahúzás során használjon nyomó irányú mozgást.
○ Ne kísérelje meg horgonylyuk fúrását vagy betonba való fúrást a csak forgatásra állított szerszámgéppel.
○ Ne próbálja a fúrókalapácsot forgás és ütvefúrás funkcióban használni csatlakoztatott fúrótokmányszerelvénnyel. Ez nagy mértékben megrövidíti a szerszámgép minden alkatrészének az üzemi élettartamát.
13. Használat közben tartsa biztosan a szerszámot a 12. ábrán látható módon.
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
| DH26PB2: Fúrókalapács | |
 | A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. |
 | Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. |
| V | Névleges feszültségEllenőrizze, hogy az áramforrás megfelel-e a termék adattábláján szereplő elektromos követelményeknek. |
| P | Felvett teljesítmény |
| n_0 | Terhelés nélküli sebesség |
| Bpm | Ütésszám teljes terhelésnél |
| max | Fúrás átmérője, max. |
| [HAOZ] | Súly(A 01/2014 EPTA szabványának megfelelően) |
 | Beton |
 | Acél |
| [305C] | Fa |
| [T2YS] | Forgató és verető funkció |
 | Csak forgatási funkció |
 | Bekapcsolás |
 | Kikapcsolás |
 | Húzza ki az elektromos csatlakozót a dugaljból |
| [6Y6Z] | II. osztályú szerszám |
SZABVÁNYOS KIEGÉSZÍTŐK
Az alapkészülék (1 egység) mellett a csomag az alább felsorolt kiegészítőket is tartalmazza.
○ Mūanyag tok 1
○ Oldalfogantyú 1
○ Mélységmérő 1
○ Fúrótokmány-szerelvény 1
A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.
ALKALMAZÁSI TERÜLETEK
Forgató és verető funkció IT
○ Horgonylyukak fúrása
○ Lyukak fúrása betonba
○ Lyukak fúrása csempébe
Csak forgatási funkció
○ Acél vagy fa fúrása
○ Gépcsavarok, facsavarok meghúzásához
MÜSZAKI ADATOK
A gép műszaki adatait a 95. oldalon lévő táblázatban találja.
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Müvelet Ábra Oldal | ||
| SDS-plus eszközök beillesztése | 1 | 96 |
| SDS-plus eszközök eltávolítása | 2 | 96 |
| A forgásirány módosítása | 3 | 96 |
| A működtetési mód megválasztása | 4 | 96 |
| A fúrómélység beállítása | 5 | 96 |
| A fúrótokmány-szerelvény behelyezése | 6 | 96 |
| A fúrótokmány-szerelvény eltávolítása | 7 | 97 |
| Kerek nyelű alkalmazási szerszámok behelyezése | 8 | 97 |
| Be- és kikapcsolás és a sebesség beállítása | 9 | 97 |
| A Ki / Be kapcsoló rögzítése | 10 97 | |
| A Ki / Be kapcsoló kioldása | 11 97 | |
| Az oldalfogantyú behelyezése 13 98 | ||
| A tartozékok kiválasztása* – | 99 |
* Az egyes szerszámokra vonatkozó részletes információkért vegye fel a kapcsolatot egy hivatalos HiKOKI szervízközponttal.
KENÉS
A fúrókalapács szerkezete légmentesen zárt, ami védi a portól.
Ezért a fúrókalapács hosszú ideig használható a kenőanyag cseréje nélkül. Vigyen fel újból kenőzsírt a szénkefe kicserélésekor, hogy megőrizze az üzemi élettartamot.
A fúrókalapács leragadt kenőzsírral való további használata a gép beragadását, és ezzel az üzemi élettartam megrövidülését okozza.
FIGYELEM
A gép speciális kenőanyagot használ, így a normál teljesítményt rosszul befolyásolja az egyéb kenőanyag használata. Kérjük győződjön meg róla, hogy a kenőanyag cseréjét szervízpartnerünk végzi el.
KARBANTARTÁS ÉS ELLENŐRZÉS
1. A szerszámok ellenőrzése
Mivel a tompa szerszám használata a motor meghibásodását és a hatékonyság csökkenését okozza, haladéktalanul cserélje le vagy élezze meg azt, ahogy annak a kopását észleli.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze az összes rögzítőcsavart, és győződjön meg róla, hogy megfelelően meg vannak húzva. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.
3. A motor karbantartása
A motor tekercse az egész szerszámgép „szíve“.
Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.
4. A szénkefék ellenőrzése
Az Ön folyamatos biztonsága és az elektromos áramütés veszélyének elkerülése érdekében, ezen gépen a szénkefék ellenőrzését és cseréjét KIZÁRÓLAG Feljogosított HiKOKI Szakszerviz végezheti.
5. A tápkábel cseréje
Amennyiben a tápkábelt ki kell cserélni, a cserét hivatalos HiKOKI szervizközpontban végeztesse a biztonsági kockázatok elkerülése érdekében.
FIGYELEM
A szerszámgépek működtetése és karbantartása során az egyes országokban előírt biztonsági szabályozásokat és előírásokat be kell tartani.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 102 dB (A)
Mért A-hangnyomásszint: 91 dB (A)
Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Verető fúrás betonba:
Rezgési kibocsátás érték a_h , HD = 14,7 m/s ^2
Bizonytalanság K = 1,5 m/s²
A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására.
Ugyancsak használható a kibocsátás előzetes megbecslésére.
FIGYELMEZTETÉS
○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára; és
○ A szerszámkezelő védelme érdekében tegye meg a megfelelő biztonsági óvintézkedéseket, és ehhez vegye figyelembe a használat tényleges körülményei soran becsült kibocsátási értékeket (vegye fi gyelembe az üzemeltetési ciklus összes szakaszát a tényleges használaton kívül, például amikor a szerszámgép ki volt kapcsolva vagy üresjáratban volt).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ
⚠️ VAROVÁNÍ
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
