| Tip produs | Ciocan perforator |
| Marcă | HiKOKI |
| Model | DH26PB2 |
| Alimentare | Rețea (cablu) |
| Tensiune nominală | 230 V |
| Putere absorbită | 800 W |
| Viteză în gol | 0 - 1050 rot/min |
| Rată de percuție la sarcină maximă | 0 - 4600 bpm |
| Diametru maxim de găurire (beton) | 26 mm |
| Diametru maxim de găurire (oțel) | 13 mm |
| Diametru maxim de găurire (lemn) | 32 mm |
| Greutate (conform EPTA 01/2014) | 5,5 kg |
| Funcții | Rotație + percuție, Doar rotație |
| Sistem de prindere | SDS-plus |
| Accesorii incluse | Carcasă din plastic, mâner lateral, șablon de adâncime, set mandrin de găurire |
| Protecție | Izolație dublă (clasa II) |
| Întreținere | Lubrifiere cu grăsime specială; perii de carbon înlocuibile la un service autorizat |
| Siguranță | Blocare întrerupător, mâner auxiliar, protecție împotriva repornirii accidentale |
| Garanție | Garanție producător conform reglementărilor naționale |
Întrebări frecvente - DH26PB2 HiKOKI
Întrebările utilizatorilor despre DH26PB2 HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Ciocan în format PDF gratuit! Găsiți manualul dvs. DH26PB2 - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DH26PB2 mărcii HiKOKI.

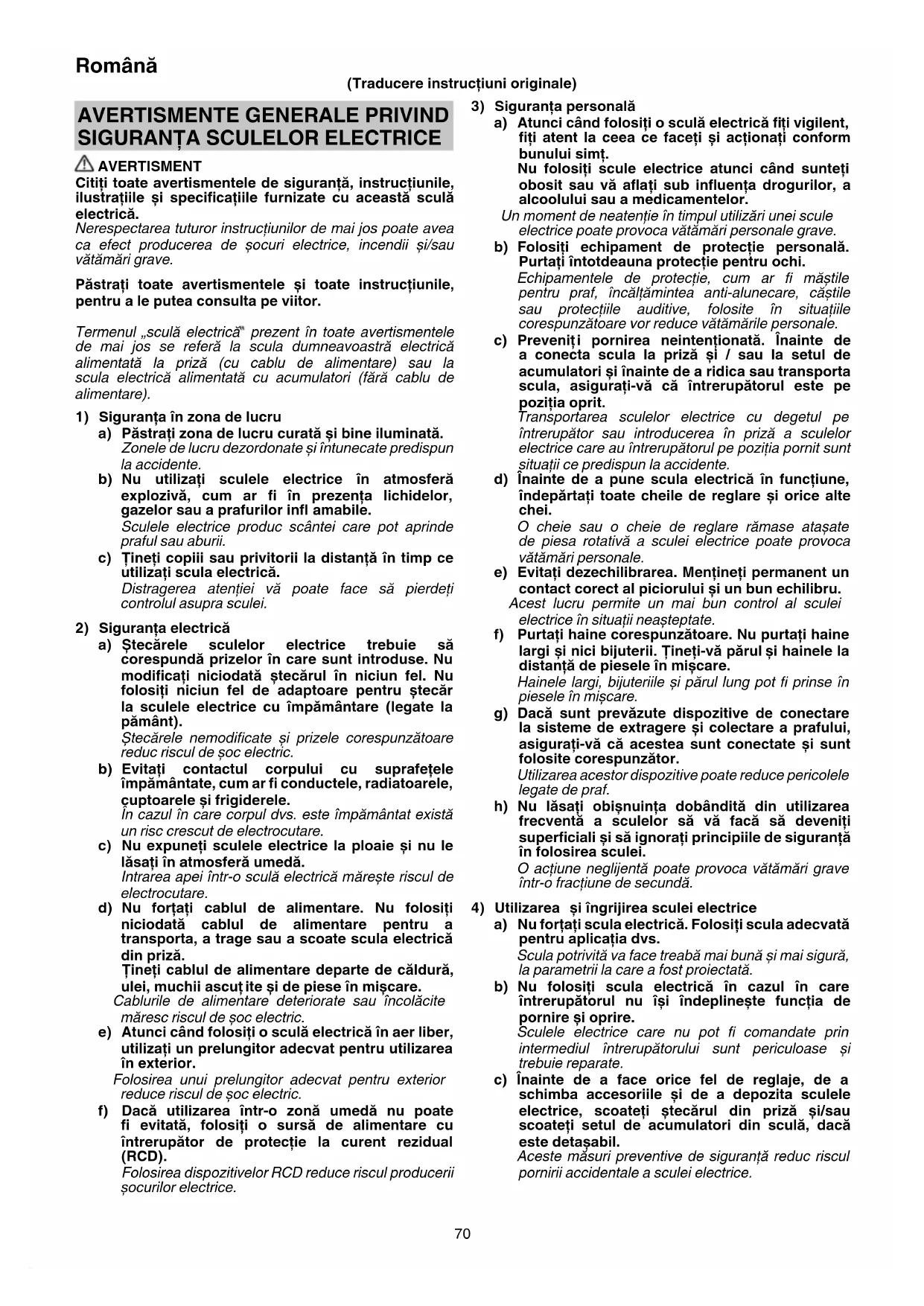

MANUAL DE UTILIZARE DH26PB2 HiKOKI
Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).
1) Siguranța în zona de lucru
a) Păstrați zona de lucru curată și bine iluminată.
Zonele de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2) Siguranța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ).
Ştecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele.
În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsati în atmosferă umedă.
Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză.
Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.
Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).
Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.
3) Siguranța personală
a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folosiți echipament de protectie personală. Purtati întotdeauna protectie pentru ochi.
Echipamentele de protectie, cum ar fi măstile pentru praf, încăltămintea anti-alunecare, căstile sau protectiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.
Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.
O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru.
Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtați haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.
Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.
Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nu lăsați obișnuința dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.
O acțiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.
Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.
Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți ștecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil.
Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.
Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
e) Intrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.
Multe accidente sunt provocate de scule electrice întretinute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.
Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5) Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.
PRECAUTIE
Tineți copiii și persoanele infirme la distanță. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.
AVERTISMENTE DE SIGURANTĂ CIOCAN ROTOPERCUTOR
Instrucțiuni de siguranță pentru toate operațiile
- Purtati protectii pentru urechi
Expunerea la zgomot poate duce la pierderea auzului.
- Folosiți mânerul / mânerele auxiliar(e), dacă au fost furnizate împreună cu scula.
Pierderea controlului poate provoca vătămări personale.
- Tineți scula electrică doar de mânerele izolate, atunci când se execută o operațiune de tăiere în care scula ar putea atinge cabluri ascunse sau propriul cablu.
Accesoriiile de tăiere care intră în contact cu un cablu „sub tensiune” pot pune „sub tensiune” părțile metalice descoperite și pot electrocuta operatorul.
Instrucțiuni de siguranță la utilizarea burghielor lungi cu ciocanele rotopercutoare
- Începeți întotdeauna găurirea la viteză redusă și cu vârful burghiului în contact cu piesa de lucru.
La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală.
- Aplicați presiune doar pe direcția de avans a burghiului și nu aplicați presiune excesivă.
Burghiele se pot îndoi cauzând ruperea acestora sau pierderea controlului, ducând la vătămare personală.
AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ
- Asigurați-vă că sursa de curent ce urmează a fi utilizată este conformă cerințelor specificate pe plăcuța produsului.
- Asigurați-vă că întrerupătorul este în poziția de ÎNCHIS. Dacă ștecărul este conectat la priză în timp ce întrerupătorul este în poziția de DESCHIS, scula electrică va intra în funcțiune imediat, ceea ce ar putea produce un accident grav.
- Atunci când zona de lucru este departe de sursa de curent, folositi un prelungitor de secțiune și capacitate nominală suficiente. Prelungitorul trebuie să fie cât mai scurt posibil.
- Nu atingeți bitul în timpul sau imediat după operare. Bitul se înfierbântă foarte tare în timpul operării și ar putea produce arsuri grave.
- Înainte de a începe să spargeti, ciobiți sau să perforați un perete, o podea sau un tavan, asigurați-vă că nu există cabluri electrice sau conducte în acestea.
- Tineți întotdeauna ferm mânerul corpului și mânerul lateral al sculei electrice. În caz contrar, contraforța produsă poate duce la o operare imprecisă și chiar periculoasă.
- Purtati o mască de praf
Nu inhalati prafurile dăunătoare generate în operațiile de forjare și dăltuire. Praful poate pune în pericol sănătatea dumneavoastră și a oamenilor din jur.
- Montarea sculei
○ Pentru a preveni accidentele, asigurați-vă că ați acționat întrerupătorul în poziția oprit și scoateți ștecărul din priză.
○ Atunci când utilizati scule precum vârfuri, burghie etc., asigurati-vă că utilizati piesele originale concepute de compania noastră.
○ Curățați partea de mâner a sculei.
○ Verificati angrenarea trăgând de sculă. - Operați maneta de schimbare numai când motorul este oprit complet. Operarea manetei de schimbare în timp ce motorul rulează poate cauza vârful sculei să se rotească în mod neașteptat și poate duce la accident. (Fig. 4)
- Pentru a preveni accidentele, asigurați-vă că ați decuplat întrerupătorul în poziția oprit și ați scos ștecărul din priză când burghiurile și diverse alte părți sunt instalate sau îndepărtate. Comutatorul de alimentare trebuie, de asemenea, oprit în timpul unei pauze de lucru și după lucru.
- Rotatie + ciocănire
Când burghiul atinge bara de construcție din fier, burghiul se va opri imediat și ciocanul rotativ va reacționa pentru a învârti. Prin urmare, strângeți bine mânerul lateral.
- Numai rotație
Pentru a găuri lemn sau materiale metalice, utilizați kitul mandrinei de găurit (accesoriu standard) potrivit pentru tipul de mâner.
○ Aplicarea forței mai mult decât este necesar nu numai că va accelera lucrul, dar va deteriora ascuțitul din capăt al burghiului și în plus va reduce durata de viață a ciocanului rotativ.
○ Burghiul se poate sparge în timp ce ciocanul rotativ se retrage de la orificiul de găurit. Pentru retragere, este important să folosiți o mișcare de împingere.
Nu încercați să dati găuri de ancorare sau găuri în beton cu aparatul setat numai în funcția de rotație.
Română
Nu încercați să utilizați ciocanul rotopercutor în funcția de rotire și de ciocănire cu kitul mandrinei de găurit atașat. Acest lucru ar scurta durata de viață a fi ecărei componente a mașinii.
- Asigurați-vă că țineți scula ferm așa cum este indicat în Fig. 12 în timpul operării.
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeți semnificația acestora.
| DH26PB2: Ciocan rotopercutor | |
 | Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. |
 | Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană2012/19/UE referitoare la deșeurilereprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. |
| V | Tensiune nominală(Asigurați-vă că sursa de curent ce urmează a fi utilizată este conformă cerințelor dealimentare specificate pe plăcuța produsului.) |
| P | Alimentare cu electricitate |
| n_0 | Viteză la mers în gol |
| Bpm | Rată impact la sarcină completă |
| max | Diametru de găurire, max. |
 | Greutate(Conform Procedura EPTA 01/2014) |
| Beton | |
| Oțel | |
 | Lemn |
| Funcția de ciocănire și rotire | |
 | Numai funcția de rotire |
| Pornire | |
 | Oprire |
| Deconectați fișa de rețea de la priză | |
 | Sculă clasa II |
ACCESORII STANDARD
Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate mai jos.
○ Carcasă de plastic 1
○ Mâner lateral .... 1
○ Subler de adâncime 1
○ Kit mandrină de găurit 1
Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.
APLICATII
Funcția de ciocănire și rotire IT
Numai funcția de rotire
○ Perforaré în oțel sau lemn
○ Strângere şuruburi maşină, şuruburi pentru lemn
SPECIFICATII
Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 95.
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
ASAMBLARE ŞI OPERARE
| Acțiune Figură Pagină | ||
| Introducerea uneltelor SDS-plus | 1 | 96 |
| Scoaterea uneltelor SDS-plus | 2 | 96 |
| Schimbare direcție rotire | 3 | 96 |
| Selectarea modului de operare | 4 | 96 |
| Ajustarea adâncimii perforării | 5 | 96 |
| Introducerea kitului mandrinei de găurit | 6 | 96 |
| Scoaterea kitului mandrinei de găurit 7 97 | ||
| Introducere scule aplicații mâner rotund | 8 | 97 |
| Comutarea pe pornit și oprit și setarea vitezei | 9 | 97 |
| Blocare întrerupător Pornit / Oprit | 10 97 | |
| Eliberați comutatorul Pornire / Oprire | 11 97 | |
| Instalarea mânerului lateral | 13 98 | |
| Selectarea accesoriiilor* | - | 99 |
* Pentru informații amănunțite cu privire la fiecare sculă, contactați un centru de service autorizat de HiKOKI.
LUBRIFIERE
Acest ciocan rotopercutor este complet etanş la aer, pentru protectia contra prafului.
Prin urmare, acest ciocan rotopercutor poate fi utilizat fără lubrifiere, pe perioade îndelungate. Schimbați unsoarea când schimbați periile de carbon pentru a asigura o durată mare de viață.
Folosirea în continuare a ciocanului rotativ cu unsoare de blocare va cauza oprirea maşinii și reducea duratei de viață.
PRECAUTIE
O unsoare specială este folosită cu acest aparat, prin urmare, performanța normală a mașinii poate fi afectată de folosirea altor unsori. Vă rugăm să vă asigurați că unul dintre agenții noștri de service se ocupă de înlocuirea grăsimii.
ÎNTRETINERE ŞI VERIFICARE
1. Inspectarea sculelor
Din cauză că utilizarea unei scule neascuțite determină defectiuni și scade eficiența motorului, înlocuiti sculele cu unele noi sau ascuțiți-le la timp când se observă apariția eroziunii.
2. Inspectarea şuruburilor de asamblare
Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care sunt slăbite, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri grave.
3. Întreținerea motorului
Bobina motorului este componenta principală a sculei electrice.
Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.
4. Inspectarea periilor de cărbune
Pentru siguranța dumneavoastră continuă și protecția împotriva electrocutării, inspectarea periilor de cărbune și înlocuirea acestora, pentru această mașină, trebuie făcută DOAR la o unitate service autorizată de HiKOKI.
5. Înlocuirea cablului de alimentare
Dacă este necesară înlocuirea cablului de alimentare, aceasta trebuie efectuată de către Centrul de service autorizat HiKOKI pentru a evita un pericol pentru siguranță.
PRECAUTIE
La operarea și întreținerea sculelor electrice, trebuie respectate reglementările de siguranță și standardele prescrise în fiecare țară.
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANȚIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații
Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 102 dB (A)
Nivelul măsurat al presiunii sonore ponderate A: 91 dB (A) Incertitudine K: 3 dB (A).
Purtați protectie auditivă.
Valorile totale ale vibratiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.
Găurire cu ciocănire în beton:
Valoare emisie vibratii a h, HD = 14,7 m/s2
Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.
Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.
AVERTISMENT
○ Vibrațiile și emisia de zgomot în timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
