Produkttyp	Borrhammare
Märke	HiKOKI
Modell	DH26PB2
Strömförsörjning	Nät (sladd)
Märkspänning	230 V
Effektförbrukning	800 W
Tomgångsvarvtal	0 - 1050 varv/min
Slagfrekvens vid full belastning	0 - 4600 bpm
Max borrdiameter (betong)	26 mm
Max borrdiameter (stål)	13 mm
Max borrdiameter (trä)	32 mm
Vikt (enligt EPTA 01/2014)	5,5 kg
Funktioner	Rotation + hammarborrning, Endast rotation
Verktygshållare	SDS-plus
Medföljande tillbehör	Plastväska, sidohandtag, djupanslag, borrchucksats
Skydd	Dubbelisolerad (klass II)
Underhåll	Smörjning med specialfett; kolborstar kan bytas av auktoriserad service
Säkerhet	Strömbrytarlås, extra handtag, omstartsäkring
Garanti	Tillverkargaranti enligt nationella bestämmelser

Vanliga frågor - DH26PB2 HiKOKI

Hur sätter man i ett SDS-plus borr ?

Dra hylsan bakåt, sätt i borren helt, släpp sedan hylsan. Kontrollera låsningen genom att dra i borren.

Hur väljer man driftläge?

Använd lägesväljaren. Positionerna är: Rotation + hammarborrning för betong, Endast rotation för trä eller stål. Ändra endast läge med avstängd motor.

Kan jag använda denna hammare för skruvning?

Ja, i endast rotationsläge kan du använda en borrchuck (tillbehör) för att skruva eller borra i trä och stål.

Vad är maximal borrdjup?

Borrdjupet beror på borren. Använd medföljande djupanslag för att begränsa djupet. Max diameter i betong är 26 mm.

Hur underhåller man hammaren?

Rengör verktyget efter användning. Kontrollera regelbundet fästskruvarna. Låt kolborstarna bytas av auktoriserad HiKOKI-service. Använd endast rekommenderat specialfett.

Vad gör man om borren fastnar i ett hål?

Stanna omedelbart verktyget. Forcera inte. Använd en tryckande rörelse för att ta bort borren. Vid behov, använd en borrdragare.

Kan jag använda en förlängningssladd?

Ja, använd en förlängningssladd lämplig för utomhusbruk om det behövs. Se till att den har tillräcklig area och är i gott skick.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon, dammskyddsmask och hörselskydd. Använd sidohandtaget för bättre kontroll.

Hur ändrar man rotationsriktning?

För att vända rotationsriktningen, använd rotationsomkopplaren nära avtryckaren. Använd endast med avstängd motor.

Var hittar jag reservdelar?

Vänd dig till en auktoriserad HiKOKI-service. Använd endast originaldelar för att garantera säkerhet och prestanda.

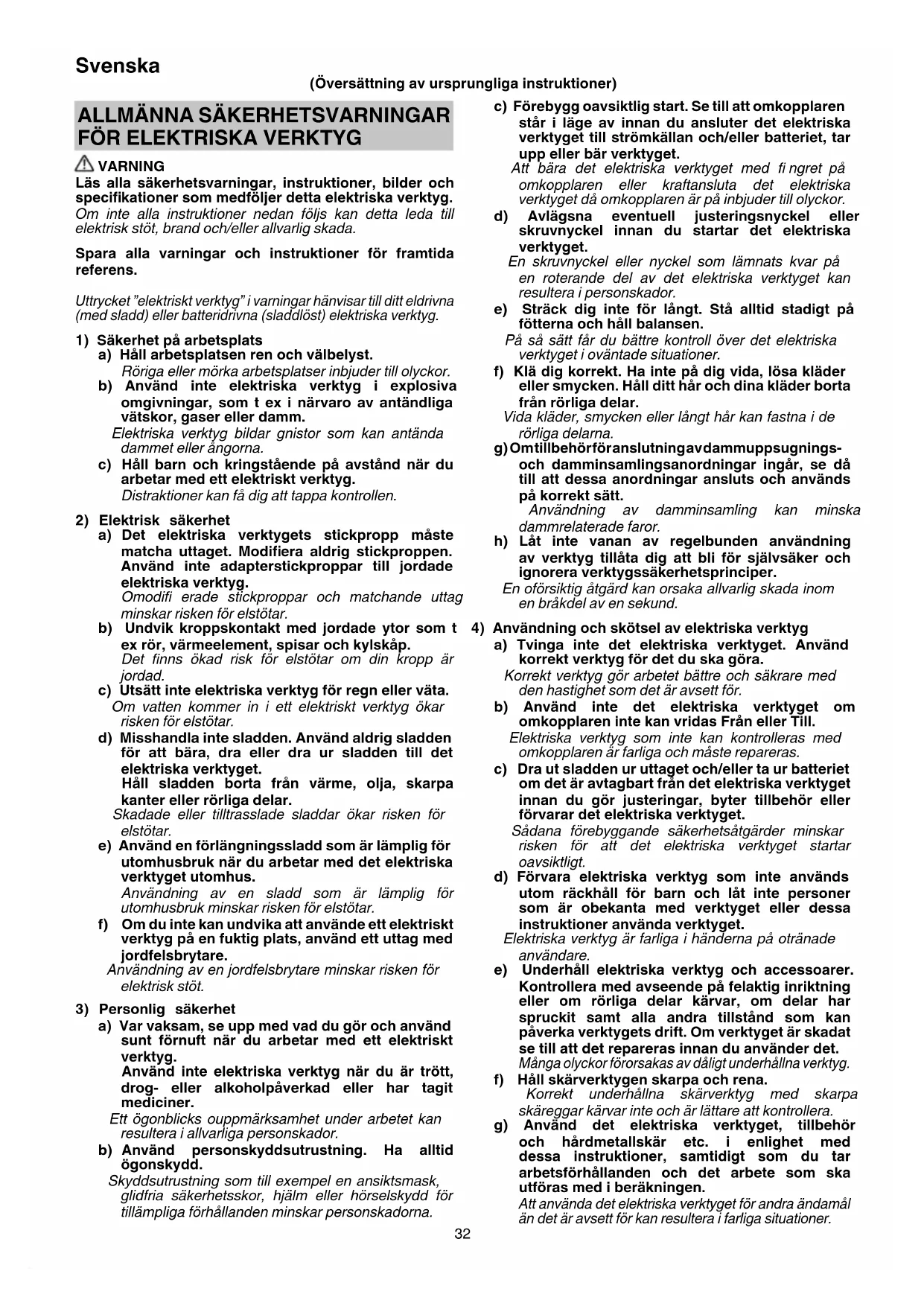

BRUKSANVISNING DH26PB2 HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.
d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.
En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.
På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.
Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.
g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.
Användning av damminsamling kan minska dammrelaterade faror.
h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.
En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

h) Håll handtag och gripytor torra, rena och fria från olja och fett.

Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BORRHAMMARE

Säkerhetsinstruktioner för all användning

1. Bär hörselskydd

Utsättning för ljud kan orsaka hörselskador.

1. Använd extrahandtag(en) om det/de levereras med verktyget.

Om du förlorar kontrollen över verktyget kan det orsaka personskada.

1. Håll det elektriska verktyget på isolerade greppytor när du utför ett arbete där kapningstillbehören kan komma i kontakt med gömda kablar eller dess egen sladd.

Kaptillbehör som kommer i kontakt med en "ledande" ledning kan göra utsatta metalldelar på det elektriska verktyget "ledande" och ge operatören en stöt.

Säkerhetsanvisningar vid användning av långa borrbits med borrhammare

1. Börja alltid borra med låg hastighet och med bitsspetsen i kontakt med arbetsstycket.

Vid högre hastigheter kommer bitsen sannolikt att böjas om den får rotera fritt utan kontakt med arbetsstycket, vilket kan leda till personskada.

1. Tryck endast i direkt linje med bitsen och tryck inte för hårt.

Bitsar kan böjas, vilket kan leda till att de går av eller att du förlorar kontrollen över verktyget, vilket kan leda till personskada.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Se till att strömkällan som används överensstämmer med eff ektkraven angivna på namnplåten på produkten.

2. Se till att strömbrytaren står i läge OFF (av).

Om kontakten är ansluten till ett uttag medan strömbrytaren står i läge ON (på), kommer det elektriska verktyget att starta omedelbart vilket kan orsaka en allvarlig olycka.

1. När arbetsplatsen befinner sig långt från strömkällan använd en förlängningssladd som är tillräckligt tjock och klarar angiven eff ekt. Använd kortast möjliga förlängningssladd.

2. Vidrör inte borrskäret under eller strax efter ett arbete. Borrskäret blir mycket varmt under arbetets gång, vilket kan orsaka allvarliga brännskador.

3. Innan brytning, sönderskavning eller borning i väggar, tak eller golv skall du kontrollera att det inte finns elektriska kablar eller ledare inom arbetsområdet.

4. Håll alltid ordentligt i kroppshandtaget och sidohandtaget på elverktyget. Annars kan motkrafterna som skapas resultera i felaktig eller till och med farligt handhavande.

5. Använd ansiktsmask

Andas inte in det skadliga damm som alstras vid borrning eller bilning. Dammet kan utgöra en hälsorisk för dig själv och personer i närheten.

1. Montera verktyget

○ För att förebygga olyckor, se till att slå av strömbrytaren och dra ut kontakten ur vägguttaget.

○ När du använder verktyg såsom spetsar, borrkronor, osv., se till att använda de originaldelar som angetts av värt företag.

○ Rengör verktygets skaft.

○ Kontrollera låsningen genom att dra i verktyget.

1. Växlingsspaken får endast manövreras när motorn har stannat helt. Om växlingsspaken används när motorn är igång kan det göra så att spetsverktyget plötsligt börjar rotera, vilket kan leda till en olycka. (Bild 4)

2. För att förebygga olyckor, se till att slå av strömbrytaren och dra ut kontakten ur vägguttaget när borrkronorna och andra diverse delar monteras eller tas bort. Strömbrytaren ska också vara avstängd under en paus i arbetet och efter arbetsperiodens slut.

3. Rotation + hamring

Om borrkronan kommer i kontakt med en järnstång stannar kronan omedelbart och borrhammaren reagerar genom att vrida sig. Ha därför ett fast grepp om sidohandtaget.

1. Endast rotation

För att i borra trä- eller metallmaterial ska du använda borrchuckenheten (standard tillbehör) som passar borrskaftet.

○ Tillämpning av större kraft än nödvändigt får inte arbetet att gå snabbare, men det försämrar borrkronans spets och minskar dessutom borrhammarens livslängd.

○ Borrkronorna kan brytas av när borrhammaren dras ut ur borrhålet. Vid tillbakadragning är det viktigt att använda en tryckande rörelse.

○ Försök inte att borra förankringshål eller hål i betong med funktionen endast rotation inställd.

○ Försök inte använda rotationshammaren med rotations- och slagborrningsfunktionen när borrchuckenheten är monterad. Detta skulle kraftigt förkorta livslängden på alla delar av maskinen.

1. Håll under användningen verktyget säkert, som Bild 12 visar.

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	DH26PB2: Borrhammare
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
V	Märkspänning(Se till att strömkällan som används överensstämmer med eff ektkraven angivna på namnplåten på produkten.)
P	In eff ekt
n_0	Hastighet utan belastning
Bpm	Antal slag per minut vid full belastning
max	Maximal borrdiameter.
	Vikt(Enligt EPTA-procedur 01/2014)
	Betong
	Stål
	Trä
	Funktionen rotation med hamring
	Funktionen endast rotation
	Slå PÅ
	Slå AV
	Koppla bort strömkabelkontakten från eluttaget
	Klass II verktyg

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller förpackningen följande tillbehör.

○ Plastskydd 1
○ Sidohandtag 1
○ Djupmätare 1
○ Borrchuckenhet 1

Rätt till ändringar av standardtillbehör förbehålles.

ANVÄNDNINGSOMRÅDEN

○ Borrning av förankringshål
○ Borra hål i betong
○ Borra hål i kakel
Funktionen endast rotation
○ Borra i stål eller trä
○ Ätdragning av maskinskruvar, träskruvar

TEKNISKA DATA

Tekniska data för maskinen återfi nns i tabellen på sidan 95.

OBSERVERA

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

MONTERING OCH ANVÄNDNING

Åtgård Bild Sida
Sätta fast SDS-plus verktyg	1	96
Ta bort SDS-plus verktyg	2	96
Välja rotationsriktning	3	96
Välja driftläge	4	96
Justering av borrdjup	5	96
Montera borrchuckenheten 6 96
Ta loss borrchuckenheten 7 97
Isättning av verktyg för runt skaft 8 97
Av- och påslagning och inställning av hastighet	9	97
Låsa på / av-knappen	10 97
Frigöra på / av-knappen	11 97
Montering av sidohandtaget	13 98
Val av tillbehör*	-	99

* Kontakta en auktoriserad HiKOKI serviceverkstad för detaljerad information om respektive verktyg.

SMÖRJNING

Borrhammaren har en helt lufttät konstruktion som skyddar den mot dammintrång.

Tack vare detta kan borrhammaren användas länge utan att den behöver smörjas. Byt fett när du byter ut kolborsten för att bibehålla livslängden.

Fortsatt användning av borrhammaren utan smörjfett kommer leda till att maskinen fastnar och livslängden förkortas.

FÖRSIKTIGT

Ett specialfett används med denna maskin, därför kan maskinens normala prestanda påverkas negativt om annat smörjfett används. Se till att låta någon av våra serviceverkstäder genomföra byte av smörjfettet.

UNDERHÅLL OCH INSPEKTION

1. Inspektera verktygen

Eftersom användning av ett slött verktyg orsakar motorfel och sämre eff aktivitet, byt ut verktygen mot nya eller slipa dem omedelbart när nötning upptäcks.

2. Kontroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna är lösa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Kontroll av kolborstar

För att garantera säkerheten och skydda användaren mot elektriska stötar bör inspektion och byte av maskinens kolborstar ENDAST utföras av en auktoriserad HiKOKI-serviceverkstad.

5. Byte av nätkabel

Om det är nödvändigt att byta ut nätkabeln måste det göras av en auktoriserad HiKOKI-serviceverkstad för att undvika säkerhetsrisker.

FÖRSIKTIGT

Vid drift och underhåll av elektriska verktyg måste säkerhetsföreskrifterna och standarder som föreskrivs i varje land iakttas.

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 102 dB (A)

Uppmätt A-vägd ljudtrycksnivå: 91 dB (A)

Osäkerhet K: 3 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Slagborrning i betong:

Vibrationsavgivning värde a_h , HD = 14,7 m/s ^2

Osäkerhet K = 1,5 m/s²

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

OBSERVERA

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

GENERELLE

SIKKERHEDSADVARSLER FOR

ELEKTRISK VÄERKTÖJ

ADVARSEL

1) Sikring på arbeidsområdet
