BRUKSANVISNING NH18DSL HiKOKI

O valor total de vibração declarado e o valor de emissão de ruído declarado foram medidos de acordo com um método de teste padrão e podem ser utilizados para comparar ferramentas. Também podem ser utilizados numa avaliação preliminar de exposição. AVISO ○ A vibração e a emissão de ruído durante a utilização real da ferramenta elétrica podem diferir do valor total declarado, dependendo da forma como a ferramenta é utilizada, especialmente do tipo de peça a trabalhar; e ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 0000BookNH18DSLEU.indb660000BookNH18DSLEU.indb66 2021/02/1213:50:362021/02/1213:50:3667 Svenska c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget. Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor. d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget. En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador. e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen. På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om tillbehör för anslutning av dammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt. Användning av damminsamling kan minska dammrelaterade faror. h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper. En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

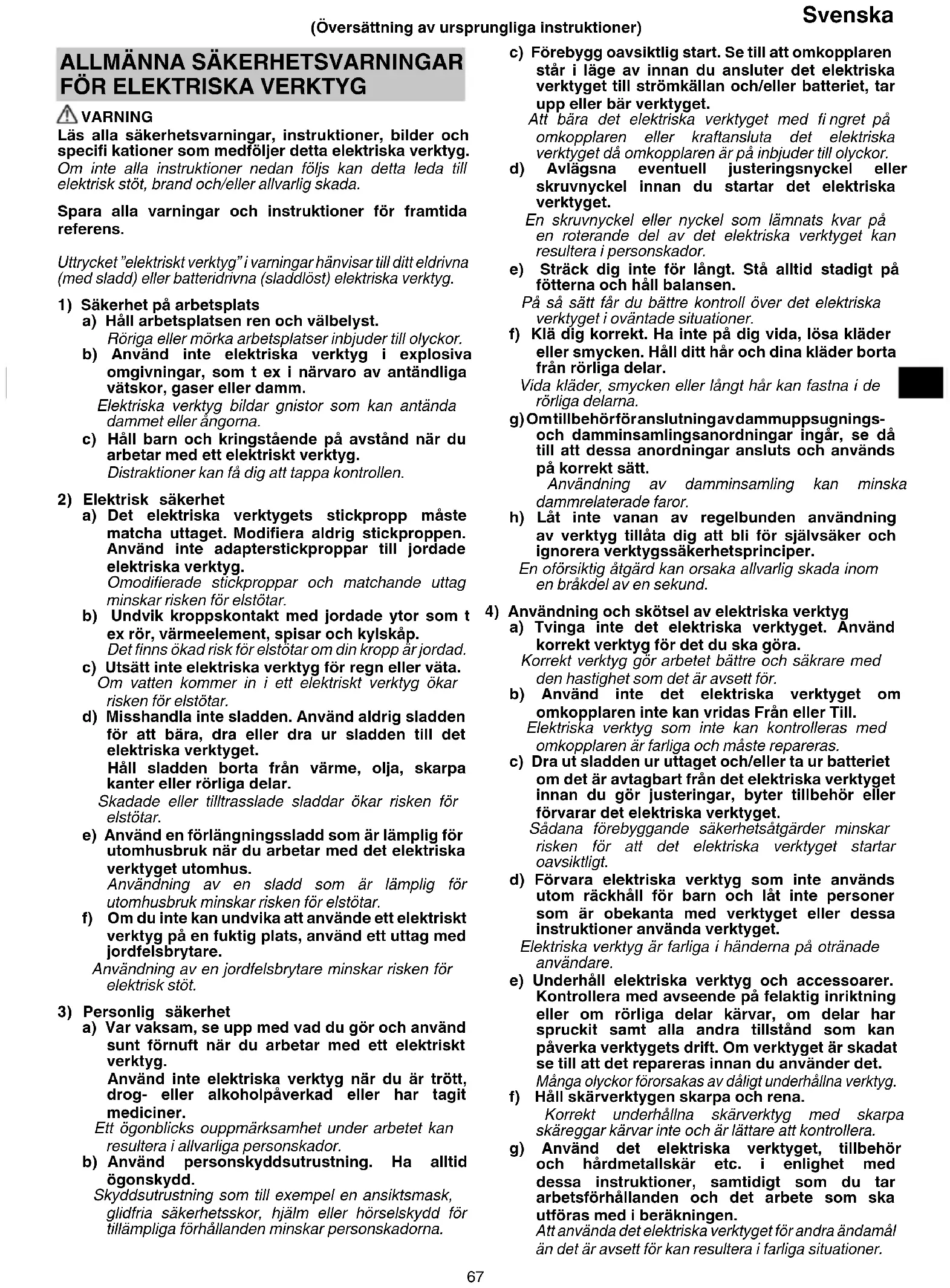

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookNH18DSLEU.indb670000BookNH18DSLEU.indb67 2021/02/1213:50:362021/02/1213:50:3668 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

1. Antag alltid att verktyget innehåller dyckert.

Oförsiktig hantering av det Slaghammare kan orsaka oväntad avfyrning av dyckert, samt personskador.

2. Peka inte verktyget mot dig själv eller någon annan

i närheten. Oväntad avfyrning skjuter ut dyckerten som då kan orsaka skada.

3. Aktivera inte verktyget om det inte är ordentligt

placerat mot arbetsstycket. Om verktyget inte är i kontakt med arbetsstycket kan dyckerten avvika från målet.

4. Koppla bort verktyget från strömkällan när

dyckerten har fastnat i verktyget. När du tar bort en fastnad dyckert kan det Slaghammare aktiveras av misstag om det är inkopplat.

5. Använd inte det Slaghammare för att fästa elektriska

kablar. Det är inte utformat för montering av elektriska kablar och kan skada isoleringen på elektriska kablar och därigenom orsaka elektriska stötar eller brand.

Utsättning för ljud kan orsaka hörselskador.

7. Använd extrahandtag(en) om det/de levereras med

verktyget. Om du förlorar kontrollen över verktyget kan det orsaka personskada.

8. Håll i elverktyget med de isolerade greppytorna

när du utför ett arbete där fästdonet kan komma i kontakt med dolda ledningar. Fästdon som kommer i kontakt med en ”strömförande” ledning kan göra så att oskyddade metalldelar på elverktyget blir ”strömförande”, vilket kan ge användaren en elektrisk stöt. YTTERLIGARE SÄKERHETSVARNINGAR

1. Se till att hålla verktyget ordentligt under

användning. Om du inte gör det kan det resultera i olyckor eller skador. (Bild 12)

2. Använd spikpistolen korrekt och säkert.

Spikpistolen är konstruerad för indrivning av spikar i trä och liknande material. Använd den endast till det den är avsedd för.

3. Var aktsam på antändningar och explosioner.

Eftersom spikning kan orsaka gnistor fi nns det risk för eldsvåda eller explosion, om spikpistolen används i närheten av lackfärg, målarfärg, bensin, thinner, gas, lim eller andra lättantändliga ämnen. Spikpistolen bör därför inte under några omständigheter användas i närheten av något lättantändligt ämne.

4. Bär alltid ögonskydd (skyddsglasögon).

Bär alltid ögonskydd vid användning av spikpistolen. Se också till att personer i närheten bär ögonskydd. Det fi nns risk för att bitar av spikar som träff at fel når ögonen, vilket kan orsaka synskador. Lämpliga ögonskydd fi nns att köpa i de fl esta järnaff ärer. Bär alltid ögonskydd vid användning av verktyget. Bär antingen skyddsglasögon eller ett skyddsvisir utanpå vanliga glasögon. Arbetsgivare bör alltid påtvinga användning av ögonskyddsutrustning.

5. Skydda öron och huvud.

Bär öronskydd och huvudskydd vid användning av spikpistolen. Se också till att personer i närheten bär öronskydd och huvudskydd, när det anses lämpligt.

6. Observera personer som arbetar i närheten.

En spik som inte drivs in korrekt kan orsaka en allvarlig olycka, om den skulle råka träff a en annan person. Var därför alltid noga med att garantera säkerheten för personer i närheten, när spikpistolen används. Kontrollera alltid att inte en hand, en fot eller någon annan kroppsdel fi nns i närheten av spikmynningen. 0000BookNH18DSLEU.indb680000BookNH18DSLEU.indb68 2021/02/1213:50:362021/02/1213:50:3669 Svenska

7. Rikta aldrig spikmynningen mot en människa.

Antag alltid att spikpistolen är laddad. Om spikmynningen riktas mot en människa och spikpistolen avfyras av misstag kan det orsaka en allvarlig olycka. Se till att inte rikta spikmynningen mot någon människa (inklusive dig själv) vid anslutning och bortkoppling av batteriet, laddning av spikar eller annan hantering av spikpistolen. Även om ingen spik fi nns i spikpistolen är det farligt att avfyra den mot en människa. Lek därför aldrig med spikpistolen utan använd den endast som ett arbetsverktyg.

8. Kontrollera stången före användning.

Se till att stången fungerar korrekt. Använd aldrig det Slaghammare om inte stången fungerar korrekt. I annat fall kan det Slaghammare oavsiktligt driva in en dyckert. Manipulera inte eller ta bort stången, eftersom den då blir oanvändbar.

9. Använd endast specifi cerade spikar.

Använd aldrig andra typer av spikar än de som specifi ceras och beskrivs i denna bruksanvisning.

10. Var försiktig vid anslutning av slangen.

Se noga till att följa nedanstående uppmaningar vid anslutning av slangen eller laddning av spik. ○ Vidrör inte avtryckaren. ○ Låt inte avfyrningshuvudet komma i kontakt med någon yta. ○ Håll avfyrningshuvudet vänt neråt. Observera noga ovanstående anvisningar och se alltid till att inte händer, ben eller någon annan kroppsdel någonsin befi nner sig framför spikmynningen.

11. Sätt inte oaktsamt fi ngret på avtryckaren.

Sätt inte fi ngret på avtryckaren annat än när spikning verkligen ska ske. Om spikpistolen bärs eller överräcks till någon annan med fi ngret på avtryckaren fi nns det risk för att en spik avfyras av misstag och orsakar en olycka.

12. Tryck spikmynningen ordentligt mot materialet som

ska spikas. Tryck spikmynningen ordentligt mot materialet ifråga, när en spik ska drivas in. Om mynningen inte har ordentlig kontakt med materialet kan det hända att spiken studsar tillbaka.

13. Håll händer och fötter borta från avfyrningshuvudet

vid användning. Det är mycket farligt om en spik av misstag träff ar en hand eller en fot.

14. Var beredd på spikpistolens rekyl.

Se till att inte komma för nära spikpistolens övre del med huvudet etc. under pågående arbete. Det kan vara farligt, eftersom spikpistolen kan rekylera kraftigt i händelse av att en spik som drivs in stöter på en annan spik eller en hård kvist.

15. Var försiktig vid spikning i tunna skivor eller

träkanter. Vid spikning i tunna skivor fi nns det risk för att spikarna går rakt igenom, vilket även kan hända vid spikning i kanter på trämaterial då spikarna lätt viker av. Kontrollera i detta fall alltid att ingen person (eller hand, fot etc.) fi nns på andra sidan den tunna skivan eller intill trämaterialet ifråga.

16. Spika aldrig samtidigt från båda sidor i samma

vägg. Samtidig spikning från båda sidor i samma vägg bör inte ske under några som helst omständigheter. Det vore mycket farligt, eftersom det då kan hända att en spik går rakt igenom väggen och skadar personen på andra sidan.

17. Använd inte spikpistolen på byggnadsställningar

eller stegar. Spikpistolen är inte lämpad för sådana specifi ka användningar som exempelvis: – byte av spikposition genom användning av en byggnadsställning, en trappa, en stege eller en takläkt eller annan stegliknande konstruktion, – stängning av lådor eller häckar, – montering av transportsäkerhetssystem i t.ex. fordon eller vagnar.

18. Ta ur batteriet och all återstående dyckert från det

1) du utför underhåll och inspektion;

2) kontrollerar korrekt funktion hos stång och avtryckare;

3) du åtgärdar fastnat objekt;

4) den inte är i bruk;

5) arbetsområdet lämnas;

6) den fl yttas till en annan plats;

7) den lämnas till en annan person.

Försök aldrig att rensa en blockering eller reparera det Slaghammare om du inte har tagit ur batteriet och all återstående dyckert. Det Slaghammare får aldrig lämnas utan uppsikt eftersom personer som inte känner till verktyget kan skada sig vid hantering.

19. Använd inte bensin eller andra lättantändliga

vätskor vid rengöring av verktyget. Om ånga från en brandfarlig vätska kommer in i elverktyget fi nns det risk för att gnistor som alstras vid häftning etc. orsakar explosion.

20. Detta verktyg skall användas vid temperaturer

mellan 0°C och 40°C, se till att verktyget används inom detta temperaturintervall. Verktyget kan upphöra att fungera under 0°C och över 40°C.

21. Låt ALDRIG magneter (eller liknande magnetiska

enheter) ligga intill det Slaghammare eftersom det innehåller en magnet. Att göra det kommer att orsaka ett fel eller risk för personskada på grund av fel.

22. Paus vid långvarig användning.

23. Det elektriska verktyget är utrustat med en

temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträff ar, låt det elektriska verktyget svalna innan du fortsätter användningen.

24. Den här produkten kan upphöra att fungera när en

25. Titta inte direkt in i lampan. Detta kan leda till

ögonskada. Torka av smuts och sot som fastnat på LED-ljusets lins med en mjuk trasa och var försiktig så att linsen inte repas. Repor på LED-ljusets lins kan leda till minskad ljusstyrka.

mellan 0–40°C. Om batteriet laddas i en temperatur som underskrider 0°C, kan det resultera i överladdning som är farligt. Batteriet bör inte laddas i temperaturer över +40°C. Den lämpligaste uppladdningstemperaturen ligger mellan 20-25°C.

2. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

3. Se till att inga främmande föremål hamnar i

verktyget genom batteriöppningen eller uttagen. 0000BookNH18DSLEU.indb690000BookNH18DSLEU.indb69 2021/02/1213:50:372021/02/1213:50:3770 Svenska

4. Ta aldrig isär vare sig det uppladdningsbara

batteriet eller laddningsaggregatet.

5. Se till att det uppladdningsbara batteriet inte

kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

6. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

7. Laddningsaggregatet skadas när du använder ett

8. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

9. Se till att inga föremål eller främmande ämnen

hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn (Bild 2).

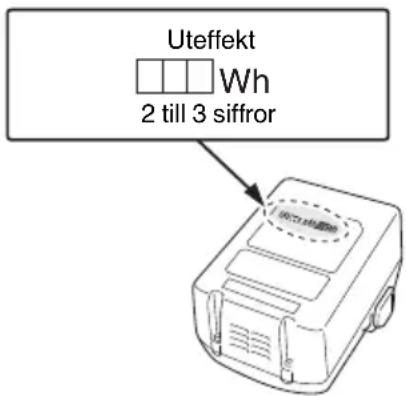

ANGÅENDE TRANSPORT AV

LITIUMJONBATTERIER Iaktta följande försiktighetsåtgärder när litiumjonbatterier transporteras. VARNING Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras. ○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur. ○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteff ekt 2 till 3 siff ror 0000BookNH18DSLEU.indb700000BookNH18DSLEU.indb70 2021/02/1213:50:372021/02/1213:50:3771 Svenska DELARNAS NAMN (Bild 1 – Bild 12) Avtryckningshuvud (utlopp) Stång LED-ljus Avtryckare Bälteskrok Batteri Spärr Batterilock Terminaler Ventilationshål Laddare Dyckerthuvud Dyckertaxel Dyckertspets Magnet Magnetiserat område Dyckert Drivenhet Metalled Hål Skruv Räffl a Tång SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. NH18DSL: Slaghammare cordless Användaren måste läsa bruksanvisningen för att minska risken för personskador. Operatörer och andra i arbetsområdet måste bära skyddsglasögon med sidoglas. Rikta aldrig verktyget mot dig själv eller andra i arbetsområdet. Koppla bort batteriet Använd inte på byggställningar, stegar. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Likström

Vikt (Enligt EPTA-procedur 01/2014)

Slå PÅ Slå AV Varning Förbjuden åtgärd SPECIFIKATIONER

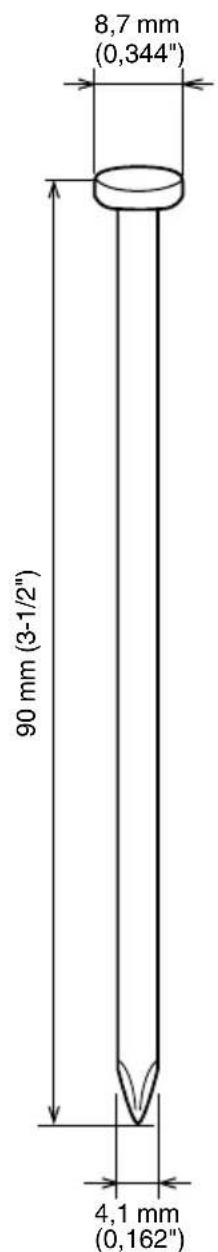

Tillämplig spiklängd 25 mm till 90 mm*

1,3 – 1,9 kg Mått Höjd × Längd 135 mm × 285 mm (BSL1815) *1: Motsatt trä: SPF, ceder Kan eventuellt inte helt driva in en spik i hårda material som hemlockgran, MDF eller laminerat timmer. *2: Vikt: Enligt EPTA-procedur 01/2014. Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18 (säljs separat). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 0000BookNH18DSLEU.indb710000BookNH18DSLEU.indb71 2021/02/1213:50:372021/02/1213:50:3772 Svenska SPIKVAL I det här Slaghammare ska du använda dyckert i följande storlekar. Tabell 1 Min. Max. 4,4 mm (0,172") 1,7 mm (0,067") 25 mm (1") 8,7 mm (0,344") 4,1 mm (0,162") 90 mm (3-1/2") VARNING ● Använd inte dyckert i andra storlekar. De kan skada stången eller avfyras i en sned riktning. ● Var noga med dyckerthuvudets storlek. Dyckerthuvudets storlek kan variera mellan stor och liten med kommersiellt tillgänglig partidyckert. ● Använd inte härdad dyckert. ANMÄRKNING ● Kan eventuellt inte helt driva in en spik i hårda material som hemlockgran, MDF eller laminerat timmer. 0000BookNH18DSLEU.indb720000BookNH18DSLEU.indb72 2021/02/1213:50:382021/02/1213:50:3873 Svenska STANDARDTILLBEHÖR VARNING ● Andra tillbehör än dem som visas nedan kan leda till funktionsfel och följdskador. Ögonskydd................ 1 ANMÄRKNING: Tillbehör kan komma att ändras utan någon skyldighet från HiKOKI. EXTRATILLBEHÖR (SÄLJS SEPARAT)

○ UC18YKSL (Laddningsspänning: 14,4 V – 18 V) Extratillbehören kan ändras utan föregående meddelande.

○ Trämaterial i allmänna konstruktioner, beslag, trädäck, ramverk och renoveringar BATTERILADDNING Batteri och batteriladdare medföljer inte denna produkt. Uppladdningsbara batterier ska laddas enligt bruksanvisningen för laddaren som du använder. (Bild 5)

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Sätta i och ta ur batteriet 3 2 Startomkopplarens manövrering 4 2 Laddning 5 3 Kontrollera stångfunktionen*

Avfyrning genom att hålla en dyckert med magneten*

Avfyrning genom att hålla en dyckert med fi ngrarna.*

Fixering av en dyckert till metalleden

Använda bälteskroken*

Rensa en blockering 11 4 Val av tillbehör ― 199 *1 VARNING ○ Kontrollera att stången glider smidigt när den används. Rengör glidområdet på stången om den inte glider glatt. *2 VARNING ○ När du laddar en dyckert i stången, håll i dyckertskaftet i stället för spetsen. ○ När du laddar en dyckert i stången, se till att den inte trycker mot drivenhetens spets. ○ Placera inte fi ngrarna eller händerna under dyckertens spets när du laddar en dyckert i stången. *3 VARNING ○ När du avfyrar en dyckert genom att hålla den med fi ngrarna, placera dyckertspetsen vid ett mål först och för sedan in stången i dyckerthuvudet. *4 VARNING ○ När du avfyrar en dyckert, se till att dyckertspetsen är placerad i metalledens hål. *5 FÖRSIKTIGT ○ När du använder bälteskroken, häng upp elverktyget ordentligt så att det inte faller ner av misstag. Om elverktyget faller ned kan det leda till en olycka. ○ Se till att batteriet är borttaget när du använder bälteskroken. ○ Montera bälteskroken ordentligt. Om bälteskroken inte sitter ordentligt kan det leda till en olycka vid användning. FÖRSIKTIGT När du skjuter en spik manövrera endast en kort stund och undvik kontinuerligt arbete. Annars kan detta leda till fel eller fettläckage.

UNDERHÅLL OCH INSPEKTION

FÖRSIKTIGT Var noga med att ta bort batteriet från det sladdlösa Slaghammare före underhåll och inspektion. VARNING ○ Koppla ur batteriet och ta bort dyckerten från det Slaghammare när du:

1) utför underhåll och inspektion; och

2) rensar en blockering.

○ Kontrollera utan att ansluta batteriet att stången rör sig stadigt genom att trycka stångspetsen mot ett material som t.ex. trä.

1. Rensa en blockering (Bild 11)

Ta bort batteriet från det sladdlösa Slaghammare. Ta bort den fastnade dyckerten med en tång. Kontakta ett HiKOKI auktoriserat servicecenter om blockering sker ofta.

2. Inspektion av stång (Bild 6)

Rengör och smörj regelbundet stångens gliddel och uttag. Kontrollera att stången rör sig smidigt genom att trycka det Slaghammare mot ett material som t.ex. trä. När järnpulver eller liknande fastnar i det magnetiserade området inne i stången kan kraften att magnetiskt hålla en dyckert minska. Torka av området med en trasa eller tejp ibland. Torka också ibland bort järnpulvret på magneten utanför stången med en trasa eller tejp. Det gör att stången fungerar smidigt.

3. Kontroll av monteringsskruvar

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna är lösa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

4. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten. 0000BookNH18DSLEU.indb730000BookNH18DSLEU.indb73 2021/02/1213:50:382021/02/1213:50:3874 Svenska

5. Rengöring av utsidan

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Förvara elverktyget och batteriet på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 107 dB (A) A-vägd ljudtrycksnivå: 96 dB (A) Osäkerhet K: 3 dB (A) Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Vibrationsavgivning värde: 15,5 m/s

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. De kan även användas vid en preliminär exponeringsbedömning. VARNING ○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. 0000BookNH18DSLEU.indb740000BookNH18DSLEU.indb74 2021/02/1213:50:392021/02/1213:50:3975 Dansk

1) Sikring på arbeidsområdet

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Svenska Türkçe GARANTICERTIFIKAT Modellnr Serienr Inköpsdatum Kundens namn och adress Försäljarens namn och adress (Stämpla försäljarens namn och adress)

Vi förklarar på eget ansvar att Slaghammare cordless, identifi erad enligt typ och särskild identifi kationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi l enligt *4) – Se nedan. Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len. Denna försäkran gäller för produkten med tillhörande CE-märkning.
