KÄYTTÖOHJE NH18DSL HiKOKI

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. De kan også brukes til en foreløpig vurdering av eksponeringen. ADVARSEL ○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookNH18DSLEU.indb910000BookNH18DSLEU.indb91 2021/02/1213:50:442021/02/1213:50:4492 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookNH18DSLEU.indb920000BookNH18DSLEU.indb92 2021/02/1213:50:442021/02/1213:50:4493 Suomi h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila- alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

1. Oleta aina, että työkalun sisällä on nauloja.

Jos Nyrkkinaulain/Lyöntivasara käsitellään huolimattomasti, se voi alkaa yllättäen ampua nauloja ja aiheuttaa henkilövahinkoja.

2. Älä kohdista työkalua itseäsi tai lähistöllä olevaa

henkilöä päin. Liipaisimen odottamaton painaminen laukaisee naulan, mikä voi aiheuttaa henkilövahingon.

3. Käynnistä työkalu vain, kun se on tiiviisti kiinni

työkappaleessa. Jos työkalu ei ole kiinni työkappaleessa, naula voi poiketa halutusta suunnasta.

4. Kytke työkalu irti virtalähteestä naulatukoksen

syntyessä. Jos Nyrkkinaulain/Lyöntivasara saa virtaa, se voi vahingossa laueta tukosta poistettaessa.

5. Älä käytä Nyrkkinaulain/Lyöntivasara sähköjohtojen

kiinnittämiseen. Laitetta ei ole suunniteltu sähköjohtojen asentamiseen, ja se voi vahingoittaa sähköjohtojen eristeitä ja aiheuttaa näin sähköiskun tai tulipalovaaran.

6. Käytä kuulosuojaimia

Melulle altistuminen voi heikentää kuuloa.

7. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin

työkalun mukana. Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

8. Pitele sähkötyökalua sen eristetyistä

tarttumapinnoista, kun teet työtä kohteessa, jossa kiinnike voi osua piilossa olevaan sähköjohtoon. Jännitteiseen johtoon osuessaan kiinnikkeet voivat tehdä sähkötyökalun eristämättömistä metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

1. Pidä työkalusta tukevasti kiinni käytön aikana.

Muuten seurauksena voi olla onnettomuus tai loukkaantuminen (Kuva 12)

2. Oikea käyttö takaa turvallisuuden.

Tämä työkalu on suunniteltu naulojen kiinnittämiseen puuhun tai samanlaiseen materiaaliin. Käytä työkalua vain sille suunnitellulla tavalla.

3. Varo palamaan syttymistä ja räjähdystä.

Naulauksen aikana saattaa syntyä kipinöitä, joten on vaarallista käyttää työkalua lakan, maalin, bensiinin, tinnerin, polttoaineen, kaasun, liiman tai muiden helposti syttyvien tai räjähtävien aineiden läheisyydessä. Tätä työkalua ei siis missään olosuhteissa saa käyttää tällaisten aineiden läheisyydessä.

4. Käytä aina silmäsuojaa (suojalaseja).

Kun käytät työkalua, käytä aina silmäsuojaa ja varmista, että lähellä olevat henkilöt käyttävät sitä myös. Epäonnistuneesti isketyistä nauloista saattaa lentää siruja, jotka silmään osuessaan voivat aiheuttaa näkövammoja. Suojalaseja saa tavallisesta rautakaupasta. Käytä aina suojalaseja tätä työkalua käyttäessäsi. Käytä joko suojalaseja tai suojavisiiriä tavallisten silmälasien päällä. Työnantajan olisi ehdottomasti säädettävä silmäsuojan käyttö pakolliseksi.

5. Suojaa korvasi ja pääsi.

Käytä nauloja kiinnittäessäsi korva- ja pääsuojaa. Tilanteesta riippuen on varmistettava, että myös ympärillä olevat henkilöt käyttävät niitä.

6. Ota huomioon lähistöllä työskentelevät.

On erittäin vaarallista, jos virheellisesti kiinnitetyt naulat sinkoilevat ja osuvat lähistöllä oleviin. Ota siis huomioon lähistöllä työskentelevien turvallisuus, kun käytät tätä työkalua. Varmista, että naulan poistoaukon läheisyydessä ole ketään. 0000BookNH18DSLEU.indb930000BookNH18DSLEU.indb93 2021/02/1213:50:452021/02/1213:50:4594 Suomi

7. Älä koskaan osoita naulan ulostuloaukkoa ketään

kohti. Käsittele työkalua aina niin kuin siinä olisi ladattuna kiinnikkeitä. Jos naulan ulostuloaukko osoittaa jotakuta kohti ja työkalu laukeaa vahingossa, seurauksena saattaa olla vakavia vammoja. Akun kytkemisen tai irrottamisen, naulojen lisäämisen tai vastaavien toimenpiteiden aikana on varmistettava, että naula-aukko ei osoita henkilöitä (mukaan lukien itseäsi) kohti. Vaikka työkalussa ei olisi nauloja, on vaarallista laukaista se naulan ulostuloaukon osoittaessa jotakuta kohti. Älä siis koskaan tee näin. Työkalu ei ole leikkikalu! Käytä työkalua aina asiallisesti.

8. Tarkista tanko ennen käyttöä.

Varmista, että tanko toimii oikein. Älä koskaan käytä Nyrkkinaulain/Lyöntivasara, jos tanko ei toimi oikein. Muussa tapauksessa laite voi laukaista naulan odottamatta. Älä peukaloi tai poista tankoa. Muussa tapauksessa se ei toimi.

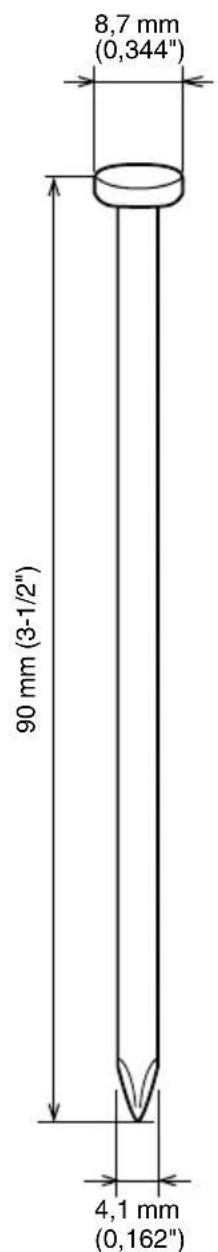

9. Käytä aina vain teknisissä tiedoissa mainittuja

nauloja. Älä koskaan käytä muita kuin teknisissä tiedoissa ja näissä käyttöohjeissa mainittuja nauloja.

10. Ole varovainen, kun liität letkun.

Kun liität letkun ja lataat nauloja, varmista seuraavat seikat, jotta työkalu ei käynnisty vahingossa. ○ Älä kosketa laukaisinta. ○ Älä anna laukaisupään koskettaa mitään pintaa. ○ Pidä laukaisupää suunnattuna alas. Noudata ohjeita tarkkaan ja varmista, että naulojen poistoaukon edessä ei ole ketään.

11. Älä pidä sormeasi laukaisimella.

Pane sormesi laukaisimelle vain silloin, kun aiot kiinnittää nauloja. Jos kannat työkalua tai annat sen jollekulle sormesi ollessa laukaisimella, saatat vahingossa käynnistää naulauksen ja aiheuttaa onnettomuuden.

12. Paina naula-aukkoa lujasti naulattavaan

materiaaliin. Kun naulaat, paina naula-aukkoa lujasti naulattavaan materiaaliin. Jos naula-aukkoa ei pidetä oikein, naulat eivät kiinnity kunnolla.

13. Pidä jalat ja kädet poissa laukaisupäästä.

On erittäin vaarallista, jos naula osuu käteen tai jalkaan.

14. Varo työkalun takaisinpotkuja.

Älä vie päätäsi tms. vartalon osaa työkalun pään lähelle sen käytön aikana. Tämä on vaarallista, sillä työkalu saattaa sinkoilla voimakkaasti, jos kiinnitettävä naula osuu naulauksen aikana toiseen naulaan tai muuhun kovaan kohtaan.

15. Ole varovainen poratessasi ohutta levyä tai

puumateriaalin nurkkia. Kun naulataan ohutta levyä, naulat saattavat mennä läpi. Näin voi käydä myös naulattaessa puulevyn nurkkia, jos naulat menevät vinoon. Varmista tällaisissa tapauksissa, että ohuen levyn takana tai naulattavan puulevyn vieressä ei ole ketään (eikä kenenkään käsiä tai jalkoja jne.).

16. Yhtäaikainen naulaus saman seinän kummaltakin

puolelta on erittäin vaarallista. Seinän kummaltakin puolelta ei missään tapauksessa saa naulata samanaikaisesti. Se on erittäin vaarallista, koska naula saattaa tulla läpi ja aiheuttaa onnettomuuden.

17. Älä käytä työkalua rakennustelineillä ja portailla.

Työkalua ei saa käyttää esim. seuraavissa tapauksissa: – kun porauspaikan muuttaminen paikasta toiseen vaatii tikapuiden, portaiden, telineiden tms. käyttöäe esim. katolla työskenneltäessä. – laatikkojen sulkemiseen – kuljetuksen turvajärjestelmien kiinnittämiseen esim. ajoneuvoihin.

18. Poista Nyrkkinaulain/Lyöntivasara kaikki jäljellä

olevat naulat ja irrota sen akku, kun:

1) huolto- ja tarkastustoimenpiteiden yhteydessä

2) tarkastat, että tanko ja liipaisin toimivat

3) tukoksen selvittämisen yhteydessä

4) kun laitetta ei käytetä

5) poistuttaessa työskentelyalueelta

6) siirrettäessä laitetta paikasta toiseen ja

7) ojennettaessa se toiselle henkilölle.

Älä koskaan yritä poistaa Nyrkkinaulain/Lyöntivasara tukosta tai korjata naulainta ennen kuin sen akku on irrotettu ja kaikki jäljellä olevat naulat poistettu. Nyrkkinaulain/Lyöntivasara ei koskaan saa jättää vartioimatta. Muussa tapauksessa henkilöt, jotka eivät tunne laitetta, voivat sitä käsitellessään vahingoittaa itseään.

19. Älä puhdista sähkötyökalua bensiinillä tai muilla

helposti syttyvillä nesteillä. Jos helposti syttyvän nesteen höyryä pääsee sähkötyökalun sisään, on olemassa vaara, että esimerkiksi niitatessa syntyvät kipinät aiheuttavat räjähdyksen.

20. Tämän työkalun käyttöympäristön lämpötilan on

oltava välillä 0 - 40°C. Varmista aina, että työkalua käytetään vain näiden lämpötilarajojen sisällä. Työkalu ei välttämättä toimi alle 0 tai yli 40°C:n lämpötilassa.

21. Pidä Nyrkkinaulain/Lyöntivasara ETÄÄLLÄ

magneeteista (tai samankaltaisista magneettisista laitteista), sillä Nyrkkinaulain/Lyöntivasara sisällä on magneetti. Muussa tapauksessa laitteen toiminta voi häiriintyä, jolloin on olemassa loukkaantumisen vaara.

22. Laitteen lepuuttaminen pitkään jatkuneen työn

23. Sähkötyökalu on varustettu lämpötilasuojapiirillä

moottorin suojaamiseksi. Jatkuva käyttö saattaa aiheuttaa yksikön lämpötilan nousun aktivoiden lämpötilasuojapiirin ja pysäyttäen yksikön toiminnan automaattisesti. Jos näin käy, anna sähkötyökalun jäähtyä ennen käytön jatkamista.

24. Laite voi vikaantuessaan lakata toimimasta.

25. Älä katso suoraan valoon. Muussa tapauksessa

silmät voivat vahingoittua. Pyyhi LED-valaisimen linssiin tarttunut lika tai noki pehmeällä liinalla varoen naarmuttamasta linssiä. Naarmuuntunut LED-valon linssi voi heikentää valon kirkkautta.

1. Lataa akku aina ympäristössä, jonka lämpötila on

0–40°C. Alle 0°C:n lämpötila aiheuttaa vaarallisen ylilatautumisen. Akkua ei voi ladata, jos ympäristön lämpötila on yli 40°C. Sopivin latauslämpötila on 20–25°C.

2. Älä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

3. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

4. Älä koskaan pura akkua tai laturia.

5. Älä koskaan aiheuta akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirran ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen. 0000BookNH18DSLEU.indb940000BookNH18DSLEU.indb94 2021/02/1213:50:452021/02/1213:50:4595 Suomi

6. Älä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

7. Kuluneen akun käyttö vahingoittaa laturia.

8. Kun akun käyttöaika latauksen jälkeen käy liian

lyhyeksi käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

9. Älä työnnä laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin työnnetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturin vahingoittuminen. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy (kuva 2). LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

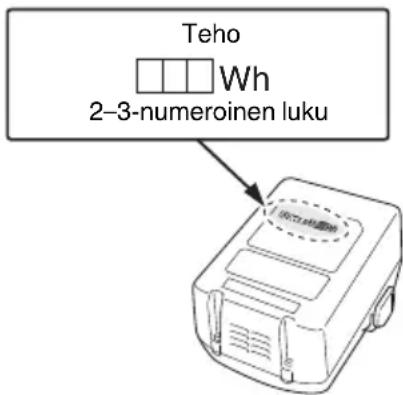

Teho 2–3-numeroinen luku 0000BookNH18DSLEU.indb950000BookNH18DSLEU.indb95 2021/02/1213:50:452021/02/1213:50:4596 Suomi OSIEN NIMET (Kuva 1 – Kuva 12) Laukaisupää (aukko) Tanko LED-valo Liipaisin Koukku Akku Salpa Akun suojus Liitäntänavat Tuuletusaukot Laturi Naulapää Naulan varsi Naulan kärki Magneetti Magnetoitu alue Naula Ohjain Metalliliitos Reikä Ruuvi Ura Pihdit SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. NH18DSL: Nyrkkinaulain/Lyöntivasara cordless Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Laitteen käyttäjien ja muiden työskentelyalueella olevien henkilöiden on käytettävä sivusuojilla varustettuja suojalaseja. Työkalua ei saa suunnata itseen tai muihin. Irrota akku Ei saa käyttää telineillä eikä tikkailla. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Tasavirta

Paino (EPTA-menettelyn 01/2014 mukaisesti)

Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Varoitus Kielletty toiminto TEKNISET TIEDOT

1. Nyrkkinaulain/Lyöntivasara cordless

Malli NH18DSL Jännite 18 V Iskujen lukumäärä 4000 min

1,3 – 1,9 kg Mitat korkeus × pituus 135 mm × 285 mm (BSL1815) *1: Puuvastus: SPF, setripuu Naulan upottaminen syvälle koviin materiaaleihin, kuten kuuseen, MDF-levyyn tai laminoituun puuhun ei välttämättä onnistu. *2: Paino: EPTA-menettelyn 01/2014 mukaisesti. Käytettävän akun mukaan. Painavin on BSL36B18 (myydään erikseen). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookNH18DSLEU.indb960000BookNH18DSLEU.indb96 2021/02/1213:50:452021/02/1213:50:4597 Suomi NAULAN VALITSEMINEN Tämä Nyrkkinaulain/Lyöntivasara toimii seuraavan kokoisilla nauloilla. Taulukko 1 Vähintään Enintään 4,4 mm (0,172") 1,7 mm (0,067") 25 mm (1") 8,7 mm (0,344") 4,1 mm (0,162") 90 mm (3-1/2") VAROITUS ● Älä käytä muun kokoisia nauloja. Ne voivat vahingoittaa tankoa tai lähteä vinoon. ● Huomioi naulojen pään koko. Markkinoilta irtotavarana saatavien naulojen pään koko voi vaihdella suuresta pieneen. ● Älä käytä karkaistuja nauloja. HUOMAA ● Naulan upottaminen syvälle koviin materiaaleihin, kuten kuuseen, MDF-levyyn tai laminoituun puuhun ei välttämättä onnistu. 0000BookNH18DSLEU.indb970000BookNH18DSLEU.indb97 2021/02/1213:50:462021/02/1213:50:4698 Suomi PERUSVARUSTEET VAROITUS ● Muut kuin alla näkyvät lisätarvikkeet voivat aiheuttaa toimintahäiriöitä ja henkilövahinkoja. Silmäsuojat................ 1 HUOMAA: HiKOKI voi muuttaa lisätarvikkeiden tietoja ilman velvoitteita. LISÄVARUSTEET (MYYDÄÄN ERIKSEEN)

○ UC18YKSL (Latausjännite: 14,4 V – 18 V) Lisävarusteet voivat muuttua ilmoituksetta. SOVELLUKSET ○ Yleisesti rakentamisessa, asennuksissa, puukansissa, rungoissa ja remontoinneissa käytettävät puumateriaalit LATAUS Akkua ja akkulaturia ei toimiteta tämän tuotteen kanssa. Lataa akut käytettävän laturin käyttöohjeiden mukaisesti. (kuva 5)

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja irrottaminen 3 2 Kytkimen käyttö 4 2 Lataus 5 3 Tangon toimintojen tarkistaminen*

Ampuminen pitämällä naulaa magneetilla*

Ampuminen pitämällä naulaa sormin*

Naulan kiinnittäminen metalliliitokseen

Tukoksen poistaminen 11 4 Varusteiden valitseminen ― 199 *1 VAROITUS ○ Varmista, että tanko liukuu käytön yhteydessä tasaisesti. Puhdista tangon liukualue, jos tanko ei liiku tasaisesti. *2 VAROITUS ○ Kun lataat naulan tankoon, tartu naulaan varresta, älä kärjestä. ○ Ladatessasi naulan tankoon varmista, ettei se paina ohjaimen kärkeä. ○ Kun lataat naulan tankoon, älä laita sormia tai käsiä naulan kärjen alapuolelle. *3 VAROITUS ○ Kun ammut naulan pitämällä sitä sormin, aseta naulan kärki ensin kohteeseen ja työnnä tanko tämän jälkeen naulan päähän. *4 VAROITUS ○ Kun ammut naulan, varmista, että naulan kärki on metalliliitoksen reiässä. *5 HUOMAUTUS ○ Kun käytät koukkua, ripusta sähkötyökalu tukevasti niin, ettei se putoa vahingossa. Työkalun putoaminen voi aiheuttaa onnettomuuden. ○ Varmista, että akku irrotetaan käytettäessä koukkua. ○ Asenna koukku tukevasti. Jos koukkua ei asenneta kunnolla, se voi käytön aikana aiheuttaa henkilövahingon. HUOMAUTUS Työskentele naulatessasi lyhyin jaksoin ja vältä jatkuvaa käyttöä. Muussa tapauksessa seurauksena voi olla vikaantuminen tai rasvavuoto.

HUOMAUTUS Irrota akku Nyrkkinaulain/Lyöntivasara ennen huoltamista ja tarkastamista. VAROITUS ○ Irrota akku ja poista naulat Nyrkkinaulain/Lyöntivasara seuraavissa tilanteissa:

1) huoltamisen ja tarkastamisen yhteydessä ja

2) poistettaessa tukosta.

○ Tarkista liittämättä akkua, että tanko liikkuu tasaisesti painamalla tangon kärki esimerkiksi puuta vasten.

1. Tukoksen poistaminen (kuva 11)

Irrota akku Nyrkkinaulain/Lyöntivasara Poista juuttunut naula pihdeillä. Jos tukoksia syntyy usein, ota yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

2. Tangon tarkastaminen (kuva 6)

Puhdista ja voitele tangon sekä holkin liukuva osa säännöllisesti. Tarkista, että tanko liikkuu tasaisesti painamalla Nyrkkinaulain/Lyöntivasara esimerkiksi puuta vasten. Esimerkiksi rautapölyn tarttuminen tangon sisällä olevaan magnetoituun alueeseen voi heikentää naulan pitämiseen käytettävää voimaa. Pyyhi alue ajoittain puhtaaksi liinalla tai liimanauhalla. Puhdista rautapöly ajoittain liinalla tai liimanauhalla myös tangon ulkopuolella olevasta magneetista. Näin tanko pääsee liikkumaan esteettä.

3. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle. 0000BookNH18DSLEU.indb980000BookNH18DSLEU.indb98 2021/02/1213:50:462021/02/1213:50:4699 Suomi

5. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn langattomien sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata langattoman sähkötyökalumme turvallisuutta ja toimivuutta, jos sitä käytetään muun kuin määrittämämme akun kanssa tai jos akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 107 dB (A) Mitattu A-painotteinen äänipainearvo: 96 dB (A) Epävarmuus K : 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä. Värähtelyemissioarvo: 15,5 m/s

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin. VAROITUS ○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookNH18DSLEU.indb990000BookNH18DSLEU.indb99 2021/02/1213:50:462021/02/1213:50:46100
