Marke	HiKOKI
Modell	NH18DSL
Produkttyp	Akku-Nagler (Hammer)
Nennspannung	18 V
Max. Schlagzahl	4000 min⁻¹

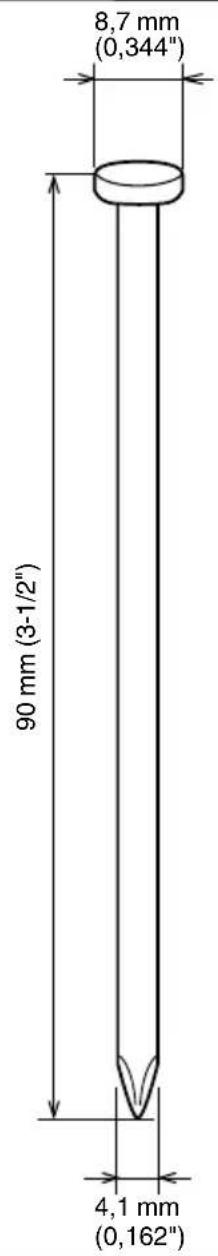

Passender Nageldurchmesser	1,7 mm – 4,1 mm
Passende Nagellänge	25 mm – 90 mm (je nach Holz)
Gewicht (je nach Akku)	1,3 kg – 1,9 kg
Abmessungen (H × B)	135 mm × 285 mm (mit BSL1815)
Akku	Lithium-Ionen 18 V (Modell BSL1815 oder kompatibel)
Ladegerät	UC18YKSL (14,4 V – 18 V)
Mitgeliefertes Zubehör	Augenschutz
Betriebstemperatur	0 °C – 40 °C
Schalldruckpegel	96 dB(A) (Unsicherheit K=3 dB(A))
Schallleistungspegel	107 dB(A) (Unsicherheit K=3 dB(A))
Vibration (Gesamtwert)	15,5 m/s² (Unsicherheit K=1,5 m/s²)
Sicherheitseinrichtung	Kontaktstange, Motorschutz
Funktionen	Impulsauslösung, LED-Anzeige, Aufhängehaken
Wartung	Reinigen und schmieren der Stange, Schrauben prüfen, lagern bei < 40 °C
Empfohlene Materialien	Weichhölzer (SPF, Zeder)

Häufig gestellte Fragen - NH18DSL HiKOKI

Welche Nageltypen kann ich mit dem NH18DSL verwenden?

Verwenden Sie Nägel mit einem Durchmesser von 1,7 bis 4,1 mm und einer Länge von 25 bis 90 mm, geeignet für Weichholz (SPF, Zeder). Verwenden Sie niemals gehärtete Nägel oder andere Abmessungen.

Wie lade ich den Akku?

Verwenden Sie ausschließlich das HiKOKI Ladegerät UC18YKSL. Laden Sie bei einer Umgebungstemperatur von 0 bis 40 °C. Nicht ununterbrochen laden; lassen Sie das Ladegerät zwischen zwei Ladevorgängen 15 Minuten abkühlen.

Wie behebe ich einen Stau im Gerät?

Entfernen Sie zuerst den Akku. Verwenden Sie eine Zange, um den feststeckenden Nagel zu entfernen. Wenn Staus häufig auftreten, wenden Sie sich an ein autorisiertes HiKOKI Servicecenter.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Richten Sie das Werkzeug niemals auf sich selbst oder andere. Halten Sie das Werkzeug fest und halten Sie Ihre Hände von der Nagelspitze fern.

Wie pflege ich die Führungsstange des Naglers?

Reinigen und schmieren Sie regelmäßig die gleitenden Teile der Stange und der Hülse. Entfernen Sie Eisenpulver von der magnetisierten Stelle mit einem Tuch oder Klebeband.

Kann ich Akkus anderer Marken verwenden?

Nein, verwenden Sie nur die angegebenen original HiKOKI Akkus (z.B. BSL1815). Die Verwendung anderer Akkus kann Sicherheit und Leistung beeinträchtigen.

Wie lagere ich Werkzeug und Akku?

Lagern Sie Werkzeug und Akku an einem trockenen Ort unter 40 °C, außerhalb der Reichweite von Kindern. Vor längerer Lagerung den Lithium-Ionen-Akku vollständig laden.

Was tun, wenn der Akku überhitzt?

Der Schutzschalter unterbricht automatisch die Stromversorgung. Lassen Sie den Akku abkühlen, bevor Sie das Werkzeug wieder verwenden. Vermeiden Sie intensive Dauerarbeit.

Kann das Werkzeug auf Gerüsten oder Leitern verwendet werden?

Nein, die Verwendung auf Gerüsten, Leitern oder anderen instabilen Strukturen ist aufgrund der Sturz- und Verletzungsgefahr verboten.

Wie reinige ich die Außenseite des Naglers?

Wischen Sie mit einem weichen, trockenen Tuch oder leicht mit Seifenwasser befeuchtet. Verwenden Sie keine Lösungsmittel, Benzin oder Verdünner, die Kunststoffe beschädigen könnten.

BEDIENUNGSANLEITUNG NH18DSL HiKOKI

de Bedienungsanleitung

fr Mode d'emploi

SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

⚠️ WARNING

Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.

Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose.

Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durchden Einsatzeiner Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko.

c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

h) Lassen Sie es nicht zu, dass die durch häufigi gen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren.

Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.

Deutsch

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.

Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.

c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufig g hängen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Handgriffe und Greifflächen trocken, sauber und frei von Öl und Fett.

Rutschige Handgriffe und Greifflächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf.

Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen.

b) Verwenden Sie nur die für das Elektrowerkzeug speziell empfohlenen Akkus.

Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.

c) Ist der Akku nicht in Gebrauch, achten Sie darauf, dass er nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen können.

Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.

d) Im Falle von missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterieflüssigkeit in Berührung kommen, waschen Sie die betroffene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.

Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.

e) Verwenden Sie keinen Akku oder kein Werkzeug, der oder das beschädigt oder verändert ist.

Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten aufweisen, das zu einem Feuer, einer Explosion oder Verletzung führen kann.

f) Setzen Sie den Akku oder das Werkzeug keinem Feuer oder keiner zu hohen Temperatur aus.

Die Einwirkung von Feuer oder einer Temperatur über 130°C kann zu einer Explosion führen.

g) Befolgen Sie alle Anweisungen zum Aufladen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperarturbereichs auf, der in der Anleitung angegeben ist.

Wenn Sie den Akku falsch oder bei Temperaturen außerhalb des angegebenen Bereichs aufl aden, kann der Akku beschädigt werden und die Gefahr eines Brandes steigen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug durch qualifizierte Fachkräfte und nur unter Einsatz der passenden Originalersatzteile warten.

Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

b) Warten Sie niemals beschädigte Akkus.

Die Wartung von Akkus ist stets vom Hersteller oder autorisierten Dienstleistern durchzuführen.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DEN AKKU-AUTOHAMMER

1. Gehen Sie immer davon aus, dass sich Nägel im Werkzeug befinden.

Bei unachtsamer Handhabung des Autohammer kann es zum unerwarteten Abfeuern von Nägeln und zu Verletzungen kommen.

1. Richten Sie das Gerät nicht auf sich selbst oder auf eine andere Person in der Nähe.

Durch ein unerwartetes Auslösen kann ein Nagel abgefeuert werden und eine Verletzung verursachen.

1. Betätigen Sie das Werkzeug nur, wenn das Werkzeug fest am Werkstück anliegt.

Falls das Werkzeug nicht in Kontakt mit dem Werkstück ist, kann der Nagel von seinem Ziel abgelenkt werden.

1. Trennen Sie das Werkzeug von der Stromquelle, wenn sich ein Nagel darin verklemmt hat.

Bei der Entfernung eines verklemmten Nagels könnte der Autohammer versehentlich aktiviert werden, wenn er mit der Steckdose verbunden ist.

1. Verwenden Sie diesen Autohammer nicht zum Befestigen von Elektrokabeln.

Er ist nicht für die Verlegung von Elektrokabeln bestimmt und kann die Isolierung der Elektrokabel beschädigen, wodurch Stromschläge und Brandgefahren entstehen können.

1. Gehörschutz tragen

Die Aussetzung zu lauten Geräuschen kann zu Gehörverlust führen.

1. Benutzen Sie, falls mit dem Werkzeug mitgeliefert, den/die Hilfsgriff (e).

Ein Verlust der Kontrolle kann zu Körperverletzungen führen.

1. Halten Sie das Elektrowerkzeug an den isolierten Griffflächen fest, wenn Sie Arbeiten ausführen, bei denen das Befestigungselement in Kontakt mit verborgenen Kabeln kommen kann.

Wenn Befestigungselemente in Kontakt mit stromführenden Kabeln kommen, können die Metallteile des Elektrowerkzeugs ebenfalls stromführend werden und dem Bediener einen elektrischen Schlag versetzen.

ZUSÄTZLICHE SICHERHEITSWARNUNGEN

1. Halten Sie das Werkzeug bei der Arbeit unbedingt fest.

Wird dies nicht eingehalten, kann es zu Unfällen oder Verletzungen kommen. (Abb. 12)

1. Sichere Arbeitsweise durch korrekten Gebrauch.

Dieses Gerät wurde zum Eintreiben von Nägeln in Holz oder ähnliches Material entwickelt. Benutzen Sie es ausschliesslich für den vorgesehenen Verwendungszweck.

1. Schützen Sie sich vor Bränden und Explosionen.

Da während des Nagelns Funken umherfliegen können ist est gefährlich, das Gerät in der Nähe von Lacken, Farben, Benzin, Verdünnern, Gasolinen, Gas, Klebstoff en oder ähnlichen brennbaren Substanzen zu benutzen, da diese sich entzünden oder explodieren können. Das Gerät darf aus diesem Grunde unter keinen Umständen in der Nähe solcher brennbaren Materialien benutzt werden.

1. Schützen Sie Ihre Augen mit Schutzbrillen.

Wenn Sie mit dem Gerät arbeiten tragen Sie stets eine Schutzbrille und achten Sie darauf, dass auch in Ihrer Umgebung Schutzbrillen getragen werden. Es können Teile von Nägeln, die nicht einwandfrei eingetrieben wurden, in die Augen eindringen und das Augenlicht zerstören. Schutzbrillen sind in jedem Fachgeschäft erhältlich. Tragen Sie stets einen Sicherheits-Augenschutz, entweder eine Schutzbrille oder eine Weitwinkel- Schutzmaske mit den vorgeschriebenen Gläsern. Arbeitgeber sollten das Tragen von Augenschutz immer vorschreiben.

1. Schützen Sie Ihre Ohren und Ihren Kopf.

Tragen Sie während des Nagelns Lärmschutz und Sicherheitshelme. Abhängig von den Bedingungen sollten auch Personen in der Umgebung Lärmschutz und Sicherheitshelme tragen.

1. Achten Sie auf Personen, die in Ihrer Nähe arbeiten. Es kann gefährlich werde wenn Nägel, die nicht richtig eingetrieben wurden andere Personen verletzen. Achten Sie aus diesem Grunde auf die Sicherheit der Sie umgebenden Personen wenn Sie dieses Gerät benutzen. Achten Sie darauf, dass die Mündung des Gerätes nicht in die Nähe von Personen, Händen oder Füssen kommt.

2. Richten Sie die Mündung des Gerätes nie gegen Personen.

Gehen Sie immer davon aus, dass sich Nägel im Werkzeug befinden.

Wenn die Mündung des Naglers auf Person gerichtet wird, kann es zu schweren Unfällen kommen, sollte das

Werkzeug aus Versehen auslösen. Achten Sie beim Anschließen und Abtrennen des Akkus, während des Nachladens von Nägeln oder bei ähnlichen Vorgängen darauf, dass der Nagelauslass nicht auf eine Person gerichtet ist (einschließlich Sie selbst). Selbst wenn sich keine Nägel im Werkzeug befinden, ist es gefährlich, das Werkzeug auszulösen, während es auf jemanden gerichtet ist. Versuchen Sie dies also niemals. Das Werkzeug ist kein Spielzeug. Betrachten Sie das Werkzeug ausschließlich als Arbeitsmittel und gehen Sie entsprechend damit um.

1. Überprüfen Sie die Schussvorrichtung vor dem Gebrauch.

Überzeugen Sie sich von der ordnungsgemäßen Funktion der Schussvorrichtung. Verwenden Sie den Autohammer nur, wenn die Schussvorrichtung ordnungsgemäß funktioniert, andernfalls könnte der Autohammer unerwartet einen Nagel abfeuern. Nehmen Sie keine Veränderungen an der Schussvorrichtung vor und entfernen Sie sie nicht, sonst wird die Schussvorrichtung funktionsunfähig.

1. Benutzen Sie ausschliesslich die vorgeschriebenen Nägel.

Es dürfen ausschliesslich die in der Betriebs-anleitung bezeichneten Befestigungsmittel verarbeitet werden.

1. Gehen Sie sorgsam beim Anschluss des Akkus vor. Achten Sie beim Anschluss des Akkus und beim Laden von Nägeln auf Folgendes, damit es nicht zum versehentlichen Auslösen des Werkzeugs kommt.

○ Berühren Sie auf keinen Fall den Auslöser.
○ Achten Sie darauf, dass die Mündung nicht mit irgendeinem Gegenstand in Berührung kommt.
○ Halten Sie die Mündung nach unten gerichtet. Beachten Sie unbedingt die obigen Anweisungen und sorgen Sie dafür, dass sich keine Körperteile, Hände oder Füsse vor der Mündung des Gerätes befinden.

1. Berühren Sie niemals achtlos den Auslöser.

Berühren Sie den Auslöser mit dem Finger nur beim Nageln. Wenn Sie das Gerät tragen oder jemandem überreichen während Sie den Finger am Auslöser haben, können Sie unbeabsichtigt einen Schuss auslösen und so einen Unfall verursachen.

1. Drücken Sie die Mündung fest gegen das zu nagelnde Material.

Wenn Sie Nägel eintreiben, drücken Sie die Mündung fest gegen das zu nagelnde Material. Geschieht dies nicht sorgfältig, können die Nägel zurückschlagen.

1. Halten Sie Hände und Füsse während des Arbeitens von der Mündung entfernt.

Es ist sehr gefährlich, wenn ein Nagel durch einen Fehler in die Hände oder Füsse eindringt.

Deutsch

1. Schützen Sie sich vor dem Rückschlag des Gerätes. Nähern Sie sich während des Arbeitens nicht mit dem Kopf oder anderen körperteilen dem Oberteil des Gerätes. Dies ist gefährlich, da das Gerät heftig zurückschlagen kann, wenn ein Nagel auf einen vorher eingetriebenen oder auf einen Knoten im Holz trifft.

2. Seien Sie vorsichtig beim Nageln von dünnen Brettern oder Holzkanten.

Beim Nageln von dünnen Brettern können die Nägel durchschlagen, wie dies auch beim Nageln von Holzkanten durch Querschläger geschehen kann. Achten Sie in solchen Fällen darauf, dass sich niemand (auch keine Hände, Füsse etc.) hinter dem Brett oder in der Nähe des Holzes, das Sie gerade nageln befin det.

1. Gleichzeitiges Nageln auf beiden Seiten einer Wand ist gefährlich.

Unter keinen Umständen darf auf beiden Seiten derselben Wand gleichzeitig genagelt werden. Dies wäre gefährlich, da die Nägel durch die Wand schlagen könnten und so Verletzungen hervorrufen.

1. Verwenden Sie das Werkzeug nicht auf Gerüsten oder Leitern.

Das Werkzeug darf für bestimmte Anwendungen nicht verwendet werden, z.B.:

- wenn Änderung des Eintreibungsortes die Verwendung von Gerüsten, Treppen, Leitern oder leiterähnlichen Konstruktionen beinhaltet, z.B. Lattenwerk

- schließen von Kästen oder Kisten,

- angemessene Transportsicherheitssysteme, z.B. auf Fahrzeugen und Wägen

1. Nehmen Sie alle verbleibenden Nägel und den Akku aus dem Autohammer, wenn:

1) Sie Wartungs- und Inspektionsarbeiten durchführen;

2) Sie die ordnungsgemäße Funktion von Schussvorrichtung und Auslöser prüfen;

3) Sie einen Stau beseitigen;

4) er nicht in Gebrauch ist;

5) Sie den Arbeitsbereich verlassen;

6) Sie ihn an einen anderen Ort bringen; und

7) wenn Sie ihn an eine andere Person übergeben.

Versuchen Sie niemals, verklemmte Nägel zu entfernen oder den Autohammer zu reparieren, solange Sie nicht den Akku und die verbleibenden Nägel aus dem Autohammer entnommen haben.

Der Autohammer darf niemals unbeaufsichtigt bleiben, weil Personen, die nicht mit dem Autohammer vertraut sind, ihn in Betrieb nehmen und sich dabei verletzen könnten.

1. Verwenden Sie zur Reinigung des Elektrowerkzeugs kein Benzin oder andere entfl ammbare Flüssigkeiten.

Wenn Dampf von entfl ammbaren Flüssigkeiten in das Elektrowerkzeug gerät, besteht die Gefahr, dass durch den Betrieb o. A. verursachte Funken zu einer Explosion führen.

1. Die zulässige Betriebstemperatur dieses Gerätes liegt zwischen 0°C und 40°C. Achten Sie daher bitte darauf, das Gerät nur innerhalb dieses Temperaturbereiches zu betreiben. Es kann vorkommen, dass das Gerät unterhalb 0°C oder oberhalb 40°C nicht mehr arbeitet.

2. Lassen Sie NIEMALS zu, dass sich Magneten (oder ähnliche magnetische Teile) in der Nähe des Autohammer befinden, da der Autohammer einen Magneten im Inneren hat.

Das kann zu einem Versagen oder Verletzungsrisiko durch Fehlfunktion führen.

1. Lassen Sie das Gerät nach einer Dauerarbeit ruhen.

2. Das Werkzeug ist mit einer Temperatur-Schutzschalung ausgestattet, um den Motor zu schützen. Kontinuierliche Arbeit kann zu einem Temperaturanstieg des Werkzeugs führen, was die Temperatur-Schutzschalung aktiviert und den Betrieb automatisch stoppt. Sollte dies der Fall sein, lassen Sie das Werkzeug abkühlen, bevor Sie es wieder benutzen.

3. Dieses Produkt funktioniert möglicherweise nicht mehr, wenn eine Unregelmäßigkeit festgestellt wird.

4. Schauen Sie nicht direkt in den Lichtstrahl. Das könnte zu Augenschäden führen.

Wischen Sie Schmutz und Ruß mit einem weichen Tuch von der Linse der LED-Lampe und achten Sie darauf, die Linse nicht zu verkratzen.

Kratzer auf der Linse der LED-Lampe können zu einer verminderten Helligkeit führen.

VORSICHTSMASSNAHMEN FÜR AKKU UND LADEGERÄT

1. Den Akku immer bei einer Temperatur von 0–40°C laden.

Temperaturen von unter 0°C haben eine gefährliche Überladung zur Folge. Der Akku darf nicht bei Temperaturen von über 40°C geladen werden. Die ideale Ladetemperatur beträgt 20–25°C.

1. Das Ladegerät ist nicht für Dauerbetrieb konzipiert. Nach Beendigung eines Ladevorgangs das Ladegerät

ca. 15 Minuten ruhen lassen, bevor mit dem nächsten Ladevorgang begonnen wird.

1. Darauf achten, dass keine Fremdkörper durch das Anschlussloch des Akkus eindringen.

2. Niemals den Akku oder das Ladegerät zerlegen.

3. Niemals den Akku kurzschließen.

Ein Kurzschließen des Akkus verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden am Akku führen.

1. Den Akku nicht ins Feuer werfen. Er könnte dabei explodieren.

2. Das Benutzen eines erschöpften Akkus beschädigt das Ladegerät.

3. Bringen Sie den Akku zu dem Geschäft, in dem Sie ihn erworben haben, sobald seine Lebensdauer zur Neige geht.

Erschöpfte Akkus nicht wegwerfen.

1. Schieben Sie keine Gegenstände durch die Belüftungsschlitze des Ladegeräts.

Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet.

In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab.

Laden Sie in einem solchen Fall den Akku umgehend auf.

1. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.

1. Kommt es während des Betriebs zu einer Überhitzung der Batterie, wird das Gerät unter Umständen angehalten.

Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden.

Bitte beachten Sie die folgenden Warnhinweise.

WARNUNG

Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf der Batterie ansammeln.

○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen.

○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln.

○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen.

○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.

1. Achten Sie darauf, dass die Batterie nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.

2. Beschädigte oder verformte Batterien dürfen nicht weiter verwendet werden.

3. Achten Sie auf den richtigen Anschluss der Pole.

4. Schließen Sie die Batterie nicht direkt an Stromsteckdosen oder Zigarettenanzünder im Auto an.

5. Verwenden Sie die Batterie nur für den angegebenen Zweck.

6. Falls die Batterie nach Verstreichen der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

7. Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.

8. Halten Sie die Batterie sofort von offenen Flammen fern, wenn Sie ein Leck oder üblen Geruch feststellen.

9. Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.

10. Werden ein Leck, übler Geruch, Erwärmung, Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung.

11. Tauchen Sie den Akku nicht ins Wasser und lassen Sie keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden.

VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf.

Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

1. Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab.

Es besteht die Gefahr von Hautreizungen.

1. Beim Auftreten von Rost, üblem Geruch, Erwärmung, Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück.

WARNUNG

Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln:

○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte.

○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist (Abb. 2).

BEZÜGLICH DES TRANSPORTS VON LITHIUM-IONEN-BATTERIEN

Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

WARNUNG

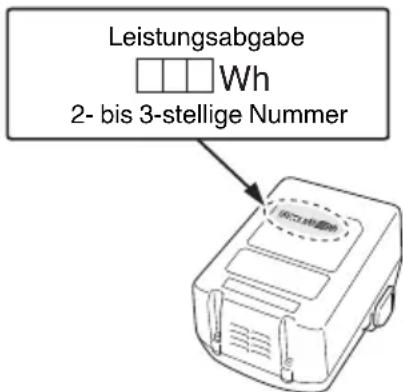

Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten.

○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren.

○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

Leistungsabgabe Wh 2- bis 3-stellige Nummer

BEZEICHNUNG DER TEILE

(Abb. 1 - Abb. 12)

1	Schusskopf (Auslass)
2	Schussvorrichtung
3	LED-Lampe
4	Auslöser
5	Haken
6	Akku
7	Riegel
8	Akkuabdeckung
9	Anschlüsse
10	Lüftungsöff nungen
11	Ladegerät
12	Nagelkopf
13	Nagelschaft
14	Nagelspitze
15	Magnet
16	Magnetisierter Bereich
17	Nagel
18	Antriebseinheit
19	Metallverbindung
20	Loch
21	Schraube
22	Rille
23	Zange

SYMBOLE

WARNUNG

Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

	NH18DSL: Akku-Autohammer
	Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern.
	Die Bediener und andere Personen im Arbeitsbereich müssen stets eine Schutzbrille mit seitlichen Abdeckungen tragen.
	Zielen Sie mit dem Werkzeug niemals auf sich selbst oder Andere im Arbeitsbereich.
	Batterie abtrennen
	Nicht auf Gerüsten oder Leitern benutzen.
	Nur für EU-LänderWerfen Sie Elektrowerkzeuge nicht in den Hausmüll!Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
	Gleichstrom
	Gewicht(Gemäß EPTA-Verfahren 01/2014)
	Einschalten ON
	Ausschalten OFF
	Warnung
	Unzulässige Handlung

TECHNISCHE DATEN

1. Akku-Autohammer

Modell NH18DSL
Spannung 18 V
Anzahl der Schläge 4000 min	-1
Verwendbare Nägel ø 1,7 – 4,1 mm (Siehe Tabelle 1)*	1
Länge der verwendbaren Nägel 25 mm bis 90 mm*	1
Gewicht*2	1,3 – 1,9 kg
Abmessungen Höhe × Länge	135 mm × 285 mm (BSL1815)

*1: Gegen Holz: Fichte, Kiefer, Tanne, Zeder
Möglicherweise kann ein Nagel nicht vollständig in hartes Material wie z. B. Hemlocktanne, MDF oder laminiertes Holz eingetrieben werden.
*2: Gewicht: Gemäß EPTA-Verfahren 01/2014. In Abhängigkeit von der angeschlossenen Batterie. Das höchste Gewicht wird mit dem BSL36B18 (separat erhältlich) gemessen.

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

NAGELAUSWAHL

Verwenden Sie Nägel in folgenden Größen für diesen Autohammer.

Tabelle 1

Min. Max.

WARNUNG

● Verwenden Sie keine Nägel in anderen Größen.
Sie könnten die Schussvorrichtung beschädigen oder schräg ausgeschossen werden.
- Achten Sie auf die Größe der Nagelköpfe. Die Größe des Nagelkopfes kann bei handelsüblichen großen Mengen an Nägeln zwischen groß und klein variieren.
● Verwenden Sie keine gehärteten Nägel.

HINWEIS

- Möglicherweise kann ein Nagel nicht vollständig in hartes Material wie z. B. Hemlocktanne, MDF oder laminiertes Holz eingetrieben werden.

STANDARDZUBEHÖR

WARNUNG

- Anderes Zubehör als das unten gezeigte kann zu Fehlfunktionen und daraus resultierenden Verletzungen führen.

① Augenschutz .... 1

HINWEIS: Das Zubehör kann ohne jede Verpflichtung von HiKOKI verändert werden.

SONDERZUBEHÖR (SEPARAT ZU BEZIEHEN)

1. Akku

○ BSL1815

1. Ladegerät

○ UC18YKSL (Ladespannung: 14,4 V – 18 V)

Details zum Betrieb finden Sie bitte in der Gebrauchsanleitung für das Gegengewichtset.

VERWENDUNG

○ Holzmaterialien für allgemeine Konstruktionen, Armaturen, Holzplatten, Rahmenkonstruktionen und Renovierungen

LADEN

Akku und Ladegerät sind nicht im Lieferumfang enthalten. Laden Sie die Akkus nach den Anweisungen in der Bedienungsanleitung des verwendeten Ladegeräts. (Abb. 5)

MONTAGE UND BETRIEB

Aktion	Abbildung	Seite
Einsetzen und Entnehmen des Akkus	3	2
Betätigen des Schalters 4 2
Laden 5 3
Funktion der Schussvorrichtung prüfen*1	6	3
Schießen durch Halten eines Nagels mit dem Magneten*2	7	3
Schießen durch Halten eines Nagels mit den Fingern.*3	8	3
Befestigung eines Nagels an der Metallverbindung*4	9	4

Verwendung des Hakens*5	10	4
Verklemmte Nägel entfernen 11 4
Auswahl von Zubehören	—	199

*1 WARNUNG

Überprüfen Sie, ob sich die Schussvorrichtung bei der Betätigung ungehindert bewegt. Reinigen Sie die Gleitfl äche an der Schussvorrichtung, wenn sie nicht ungehindert gleitet.

*2 WARNUNG

○ Wenn Sie einen Nagel in die Schussvorrichtung einlegen, halten Sie den Nagelschaft anstelle der Spitze fest.
○ Wenn Sie einen Nagel in die Schussvorrichtung laden, achten Sie darauf, dass er nicht auf die Spitze der Antriebseinheit drückt.
○ Halten Sie Ihre Finger oder Hände nicht unter die Spitze eines Nagels, wenn Sie einen Nagel in die Schussvorrichtung einlegen.

*3 WARNUNG

○ Wenn Sie einen Nagel verschießen und ihn mit den Fingern halten, richten Sie zuerst die Nagelspitze auf das Ziel aus und führen Sie anschließend die Schussvorrichtung in den Nagelkopf ein.
*4 WARNUNG
○ Stellen Sie beim Verschießen eines Nagels sicher, dass sich die Spitze des Nagels im Loch der Metallverbindung befi ndet.
*5 VORSICHT
- Wenn Sie den Haken verwenden, hängen Sie das Elektrowerkzeug sicher auf, damit es nicht versehentlich herunterfällt. - Wenn das Elektrowerkzeug herunterfällt, kann es zu einem Unfall kommen.
○ Achten Sie darauf, dass der Akku entnommen ist, wenn Sie den Haken benutzen.
○ Setzen Sie den Haken sicher ein. Wenn der Haken nicht sicher eingesetzt ist, kann das beim Gebrauch zu Verletzungen führen.

VORSICHT

Betreiben Sie beim Verschießen von Nägeln das Gerät nur kurz und vermeiden Sie kontinuierliche Arbeit. Andernfalls kann es zu einer Fehlfunktion oder einem Austreten von Schmierfett kommen.

WARTUNG UND INSPEKTION

VORSICHT

Nehmen Sie vor Wartungs- und Prüfarbeiten immer den Akku aus dem Autohammer.

WARNUNG

○ Trennen Sie den Akku ab und entfernen Sie die Nägel aus dem Autohammer, wenn:

1) Sie Wartungs- und Prüfarbeiten ausführen; und 2) Sie verklemmte Nägel entfernen.

Überprüfen Sie ohne den Akku anzuschließen, ob sich die Schussvorrichtung gleichmäßig bewegt, indem Sie die Spitze gegen ein Material wie z. B. Holz drücken.

1. Verklemmte Nägel entfernen (Abb. 11)

① Nehmen Sie den Akku aus dem Autohammer.
② Entfernen Sie den eingeklemmten Nagel mit einer Zange.
③ Wenn sich häufig Nägel im Werkzeug verklemmen, wenden Sie sich an ein von HiKOKI autorisiertes Kundendienstzentrum.

1. Prüfung der Schussvorrichtung (Abb. 6)

Reinigen und schmieren Sie regelmäßig den verschiebbaren Teil der Schussvorrichtung und die Hülse.

Überprüfen Sie, ob sich die Schussvorrichtung gleichmäßig bewegt, indem Sie den Autohammer gegen ein Material wie z. B. Holz drücken.

Wenn Eisenpulver oder dergleichen an der magnetisierten Fläche im Innern der Schussvorrichtung haftet, kann die magnetische Haltekraft für einen Nagel vermindert werden. Wischen Sie gelegentlich den Bereich mit einem Tuch oder Klebeband ab.

Entfernen Sie auch das Eisenpulver auf dem Magneten außerhalb der Schussvorrichtung gelegentlich mit einem Tuch oder Klebeband.

Das lässt die Schussvorrichtung reibungslos gleiten.

3. Inspektion der Befestigungsschrauben

Untersuchen Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte sich eine der Schrauben lockern, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

4. Wartung des Motors

Die Wicklung des Motors ist das „Herzstück“ des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.

5. Außenreinigung

Wenn das Werkzeug schmutzig ist, wischen Sie es mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Kein Chlorlösungsmittel, Benzin oder Farbenverdünner verwenden, da diese Kunststoff e aufweichen.

6. Lagerung

Das Elektrowerkzeug und den Akku an einem Ort mit einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern lagern.

HINWEIS

Aufbewahren von Lithiumionenbatterien

Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern.

Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können.

Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufl aden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden.

Sollte die Nutzungszeit trotz wiederholtem Aufladen und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus.

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

Wichtiger Hinweis zu den Akkus für Akku-Geräte von HiKOKI

Verwenden Sie immer unsere angegebenen Originalakkus. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Akkus verwendet werden, oder wenn der Akku zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen).

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum.

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.

Gemessener A-gewichteter Schallpegel: 107 dB (A)

Gemessener A-gewichteter Schalldruck: 96 dB (A)

Messunsicherheit K: 3 dB (A).

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841.

Vibrationsemissionswert: 15,5 m/s²

Messunsicherheit K = 1,5 m/s²

Der ausgewiesene Gesamtschwingungswert und der angegebene Geräuschemissionswert wurden gemäß eines standardisierten Testverfahrens gemessen und können beim Vergleich eines Werkzeugs mit einem anderen verwendet werden.

Sie können auch für eine Vorabeinschätzung der Exposition genutzt werden.

WARNUNG

○ Die Schwingungs- und Geräuschemissionen während des tatsächlichen Gebrauchs des Elektrowerkzeugs können vom angegebenen Gesamtwert abweichen, je nachdem, wie das Werkzeug verwendet wird, insbesondere abhängig von der Art des bearbeiteten Werkstücks; und

○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).

HINWEIS

Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L'OUTIL

AVERTISSEMENT

DELARNAS NAMN (Bild 1 – Bild 12)

NAVN PÅ DELER (Fig. 1 – Fig. 12)

1	Avfyringshode (munning)
2	Støstang
3	LED-lys
4	Avtrekker
5	Krok
6	Batteri
7	Klinke
8	Batterideksel
9	Terminaler
10	Ventilasjonshull
11	Lader
12	Spikerhode
13	Spikerskaft
14	Spikerspiss
15	Magnet
16	Magnetisert område
17	Spiker
18	Driverenhet
19	Metallfeste
20	Hull
21	Skrue
22	Spor
23	Tang

SYMBOLER

ADVARSEL

Hikoki Power Tools Deutschland GmbH

Hikoki Power Tools Österreich GmbH

IndustrieZentrum NÖ –Süd, Straße 7, Obj. 58/A6 2355

Wiener Neudorf, Austria

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.at

Hikoki Power Tools Norway AS

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.ro
