| Marka | HiKOKI |
| Model | NH18DSL |
| Typ produktu | Bezprzewodowy gwoździarka automatyczna (młotek) |
| Napięcie nominalne | 18 V |
| Maks. liczba uderzeń | 4000 min⁻¹ |
| Średnica gwoździa | 1,7 mm – 4,1 mm |
| Długość gwoździa | 25 mm – 90 mm (w zależności od drewna) |
| Waga (w zależności od akumulatora) | 1,3 kg – 1,9 kg |
| Wymiary (W × D) | 135 mm × 285 mm (z BSL1815) |
| Akumulator | Litowo-jonowy 18 V (model BSL1815 lub kompatybilny) |
| Ładowarka | UC18YKSL (14,4 V – 18 V) |
| Akcesoria w zestawie | Osłona oczu |
| Temperatura pracy | 0 °C – 40 °C |
| Poziom ciśnienia akustycznego | 96 dB(A) (niepewność K=3 dB(A)) |
| Poziom mocy akustycznej | 107 dB(A) (niepewność K=3 dB(A)) |
| Wibracje (wartość całkowita) | 15,5 m/s² (niepewność K=1,5 m/s²) |
| Zabezpieczenia | Styk bezpieczeństwa, termiczne zabezpieczenie silnika |
| Funkcje | Strzał impulsowy, dioda LED, hak do zawieszania |
| Konserwacja | Czyścić i smarować trzpień, sprawdzać śruby, przechowywać w temp. < 40 °C |
| Zalecane materiały | Drewno miękkie (SPF, cedr) |
Często zadawane pytania - NH18DSL HiKOKI
Pytania użytkowników dotyczące NH18DSL HiKOKI
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Młotek w formacie PDF za darmo! Znajdź swoją instrukcję NH18DSL - HiKOKI i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. NH18DSL marki HiKOKI.

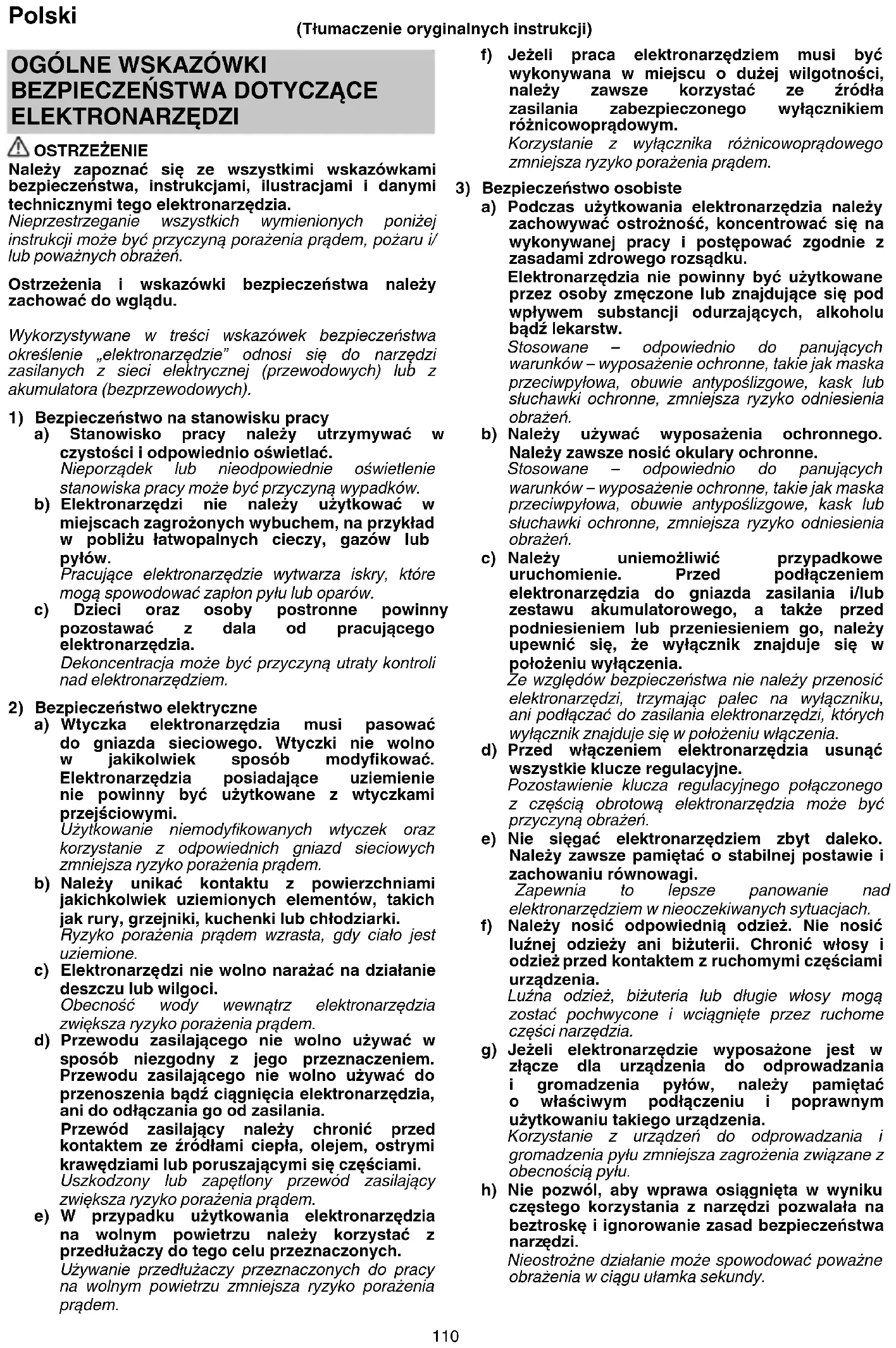

INSTRUKCJA OBSŁUGI NH18DSL HiKOKI
pl Instrukcja obsługi
Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.
Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń.
Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.
Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).
1) Bezpieczeństwo na stanowisku pracy
a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetlać.
Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.
b) Elektronarzędzi nie należy użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pytów.
Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia.
Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikołwiek sposób modyfikować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi.
Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.
b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki.
Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.
c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci.
Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.
d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania.
Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami.
Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.
e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych.
Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprowadowym.
Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste
a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku.
Elektronarzędzia nie powinny być użytkowane przez osoby zmeczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw.
Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.
b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne.
Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.
c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia.
Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłącać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.
d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne.
Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń.
e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi.
Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częściami urządzenia.
Luźna odzież, bizuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.
g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia.
Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.
h) Nie pozwól, aby wprawa osiągnięta w wyniku częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi.
Nieostrożne działanie może spowodować poważne obrażenia w ciągu ułamka sekundy.
4) Obsługa i konserwacja elektronarzędzi
a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy.
Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.
b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony.
Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.
c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, należy odłączyć wtyczkę elektronarzędzia od źródła zasilania i/ lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe).
Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.
d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia.
Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie.
e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione.
Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.
f) Narzędzia tnące powinny być zawsze ostre i czyste.
Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.
g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy.
U żywanie elektronądzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.
h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru.
Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.
5) Obsługa i konserwacja elektronarzędzia akumulatorowego
a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta.
Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.
b) Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru.
c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków.
Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru.
d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza.
Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.
e) Nie korzystać z zestawu akumulatorowego ani narzędzia, które uległy uszkodzeniu lub zostały zmodyfi kowane.
Uszkodzone lub zmodyfi kowane akumulatory mogą działać w nieprzewidywalny sposób i w konsekwencji prowadzić do pożaru, wybuchu lub ryzyka obrażeń.
f) Nie wystawiać zestawu akumulatorowego ani narzędzia na działanie ognia lub nadmiernej temperatury.
Narażenie na działanie ognia lub temperatury powyżej 130°C może spowodować wybuch.
g) Postępować zgodnie ze wszystkimi instrukcjami ładowania i nie ładować zestawu akumulatorowego ani narzędzia poza zakresem temperatury podanym w instrukcjach.
Ładowanie nieprawidłowo lub w temperaturze wykraczającej poza podany zakres może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.
6) Serwis
a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych.
Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia.
b) Nigdy nie należy naprawiać uszkodzonych zestawów akumulatorowych.
Naprawa zestawów akumulatorowych powinna być przeprowadzana wyłącznie przez producenta lub autoryzowane centrum serwisowe.
UWAGA
Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.
WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE AUTOMATYCZNEGO AKUMULĄTOROWEGO WBIJAKA DO GWOŹDZI
- Zawsze należy zakładać, że w narzędziu znajdują się gwoździe.
Nieostrożne obchodzenie się z automatycznym wbijakiem do gwoździ może spowodować nagłe wystrzelenie gwoździ i obrażenia ciała. - Nie kierować narzędzia w kierunku do siebie, ani żadnych osób znajdujących się w pobliżu.
Niezamierzone wciśnięcie przełącznika spustowego narzędzia spowoduje wystrzelenie gwoździa i obrażenia ciała. - Nie uruchamiać narzędzia, jeśli nie jest ono mocno przyłożone do obrabianego elementu.
Jeśli narzędzie nie styka się z obrabianym przedmiotem, gwóźdź może odbić się rykoszetem i nie trafić w żądane miejsce. - Odłączyć narzędzie od źródła zasilania, jeśli gwóżdź zablokuje się w narzędziu.
Podczas usuwania zablokowanego gwoździa może dojść do przypadkowego uruchomienia automatycznego wbijaka do gwoździ, jeśli będzie ona podłączona do zasilania. - Nie używać automatycznego wbijaka do gwoździ do mocowania kabli elektrycznych.
Gwoździarka nie jest przeznaczona do instalacji kabli elektrycznych i może uszkodzić ich izolację, powodując porażenie prądem lub ryzyko pożaru. - Nosić słuchawki ochronne
Ekspozycja na hałas może być przyczyną utraty słuchu. - Jeżeli uchwyt(y) pomocniczy(-e) jest (są) dostarczone z elektronarzędziem, należy go (ich) używać.
Utrata kontroli może być przyczyną obrażeń. - Jeżeli w czasie wykonywanej pracy element mocujący może wejść w kontakt z niewidocznym okablowaniem elektrycznym, elektronarzędzie należy trzymać za izolowane powierzchnie.
Element mocujący, który wejdzie w kontakt z przewodem pod napięciem, może spowodować, że nieizolowane części elektronarzędzia znajdują się pod napięciem, co grozi porażeniem operatora prądem.
DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA
-
Należy pamiętać, aby w czasie pracy elektronarzędzie trzymać mocno i pewnie.
W przeciwnym wypadku może dojść do wypadków lub obrażeń. (Rys. 12) -
Bezpieczna obsługa dzięki prawidłowemu użytkowaniu.
To narzędzie jest przeznaczone do wbijania gwoździ w drewno i podobne materiały. Należy go używać wyłącznie zgodnie z przeznaczeniem.
- Zachować ostrożność, aby nie wywołać zapłonu i wybuchu.
Ponieważ podczas wbijania gwoździ mogą powstawać iskry, używanie tego narzędzia w pobliżu lakieru, farby, benzyny, rozcieńczalnika, gazu, klejów i podobnych łatwopalnych substancji jest niebezpieczne, ponieważ takie substancje mogą się zapalić lub eksplodować. Z tego powodu tego narzędzia nie wolno pod żadnym pozorem używać w pobliżu takich łatwopalnych materiałów.
- Należy zawsze korzystać ze środków ochrony wzroku (okularów ochronnych).
Podczas obsługi tego elektronarzędzia należy zawsze korzystać ze środków ochrony wzroku i dopilnować, aby osoby znajdujące się w pobliżu również korzystały ze środków ochrony wzroku. Istnieje ryzyko, że fragmenty
nieprawidłowo wbitego gwoździa trafią kogoś w oko, co stanowi zagrożenie dla wzroku. Środki ochrony wzroku można zakupić w dowolnym sklepie z narzędziami. Podczas obsługi tego narzędzia należy zawsze korzystać ze środków ochrony wzroku. Używać okularów ochronnych lub szerokiej przezroczystej maski założonej na okulary korekcyine.
Pracodawcy są zobowiązani dopilnować, by pracownicy zawsze stosowali środki ochrony wzroku.
- Korzystać ze środków ochrony słuchu i głowy.
Podczas wbijania gwoździ należy zawsze korzystać z ochronników słuchu i kasku. Poża tym, w zależności od okoliczności, dopilnować, aby osoby znajdujące się w pobliżu również korzystały z ochronników słuchu i kasków.
- Należy zwracać uwagę na osoby pracujące w pobliżu.
Trafienie innej osoby nieprawidłowo wbijanym gwoździem byłoby bardzo niebezpieczne. Z tej przyczyny podczas korzystania z tego narzędzia należy zawsze zwracać uwagę na bezpieczeństwo osób w pobliżu. Zawsze dopilnować, by wylot gwoździ narzędzia nie znajdował się w pobliżu ciała, dłoni lub stóp jakiejś osoby.
- Nigdy nie kierować wylotu gwoździ w kierunku osób.
Zawsze zakładać, że w narzędziu znajdują się elementy mocujące. Jeśli wylot gwoździ będzie na kogoś skierowany, omyłkowe uruchomienie narzędzia może stać się przyczyną
poważnego wypadku. Podczas podłączania lub odłączania akumulatora, podczas wkładania gwoździ lub podobnych czynności, dopilnować, aby wylot gwoździ nie był skierowany w stronę żadnej osoby (wliczając siebie). Nawet jeśli w narzędziu nie ma żadnych gwoździ, uruchamianie narzędzia skierowanego w stronę jakiekolwiek osoby jest niebezpieczne, dlatego nigdy nie wolno tego robić. Nie wolno bawić się narzędziem. To narzędzie pracy należy szanować.
- Sprawdzić końcówkę roboczą przed użyciem.
Sprawdzić, czy końcówka robocza działa prawidłowo. Nigdy nie używać automatycznego wbijaka do gwoździ, jeśli końcówka robocza nie działa prawidłowo, ponieważ w przeciwnym razie może dojść do nieoczekiwanego wbicia gwoździa. Nie manipulować końcówką roboczą ani jej nie demontować, ponieważ w przeciwnym razie nie będzie ona nadawać się do użytku.
- Używać wyłącznie wyznaczonych gwoździ.
Nigdy nie używać gwoździ innych niż podane i opisane w niniejszej instrukcji.
- Zachować ostrożność podczas podłączania akumulatora.
Aby przypadkowo nie uruchomić narzędzia podczas podłączania akumulatora i ładowania gwoździ, należy przestrzegać poniższych zaleceń.
○ Nie dotykać przełącznika spustowego.
○ Nie dopuścić, aby głowica gwoździarki dotykała jakiejkolwiek powierzchni.
○ Trzymać głowicę gwoździarki skierowaną w dół. Ściśle przestrzegać powyższych zaleceń i zawsze dopilnowywać, aby żadna część ciała, dłoni ani nóg nie znajdowała się naprzeciwko wylotu gwoździ.
- Nie umieszczać nieostrożnie palca na przełączniku spustowym.
Nie kłaść palca na przełączniku spustowym, jeśli właśnie nie wbija się gwoździ. Przenoszenie tego narzędzia lub przekazywanie go innej osobie z palcem umieszczonym na przełączniku spustowym, może spowodować przypadkowe wystrzelenie gwoździa i wypadek.
- Mocno docisnąć wylot gwoździ do materiału, w który ma zostać wbity gwóźdź.
Podczas wbijania gwoździ mocno dociskać wylot gwoździ do materiału, w który ma zostać wbity gwóźdź. Jeśli wylot nie zostanie dociśnięty prawidłowo, gwóźdź może odbić się rykoszetem.
- Trzymać dłonie i stopy z dala od głowicy gwoździarki podczas korzystania z narzędzia.
Przypadkowe trafienie gwoździem w dłoń lub stopę jest bardzo niebezpieczne.
- Uważać na odrzut narzędzia.
Nie zbliżać głowy itp. do górnej powierzchni narzędzia podczas jego użytkowania. Jest to niebezpieczne, ponieważ narzędzie może gwałtownie odskoczyć, jeśli właśnie wbijany gwóźdź natrafi na wcześniej wbity gwóźdź lub sęk w drewnie.
- Zachować ostrożność podczas wbijania gwoździ w cienkie deski lub drewniane narożniki.
Podczas wbijania gwoździ w cienkie deski gwoździe mogą przechodzić przez nie na wylot. To samo może mieć miejsce podczas wbijania gwoździ w narożniki z drewna z uwagi na odchylenie przebiegu gwoździ. W takich przypadkach należy zawsze dopilnować, aby nikt (ani niczyje dłonie lub stopy, itp.) nie znajdował się za cienką deską lub obok drewnianego elementu, w który ma zostać wbity gwóżdź.
- Jednoczesne wbijanie gwoździ z obu stron jednej ściany jest niebezpieczne.
Pod żadnym pozorem nie wolno jednocześnie wbijać gwoździ z obu stron jednej ściany. Jest to bardzo niebezpieczne, ponieważ gwoździe mogą przejść na wylot przez ścianę i spowodować obrażenia ciała.
- Nie używać tego elektronarzędzia na rusztowaniach, ani na drabinach.
Tego elektronarzędzia nie wolno używać do pewnych zastosowań, na przykład:
- jeśli zmiana miejsca wbijania gwoździ wiąże się z korzystaniem z rusztowań, schodów, drabin lub konstrukcji zbliżonych do drabin, np. konstrukcji dachowych,
- do zamykania gwoździami pudełek lub skrzyń, - do mocowania systemów zabezpieczających na czas transportu np. na pojazdach i wagonach
- Usunąć wszystkie pozostałe gwoździe i wyjąć akumulator z wbijaka do gwoździ:
1) przed rozpoczęciem czynności konserwacyjnych i przeglądu;
2) przed sprawdzaniem prawidłowego działania końcówki roboczej i przełącznika spustowego;
3) przed usunięciem zablokowanego gwoździa;
4) gdy narzędzie nie jest w użyciu;
5) w przypadku opuszczania miejsca pracy;
6) przed przeniesieniem narzędzia w inne miejsce; oraz
7) przed przekazaniem narzędzia innej osobie.
Nigdy nie próbować usuwać zakleszczenia ani naprawiać automatycznego wbijaka do gwoździ przed odłączeniem od niej akumulatora i usunięciem z niej wszystkich pozostałych gwoździ.
Automatycznego wbijaka do gwoździ nie wolno nigdy pozostawiać bez nadzoru, ponieważ osoby nie zaznajomione z gwoździarką mogą jej użyć i się zranić.
- Do czyszczenia elektronarzędzia nie używać benzyny ani innych łatwopalnych cieczy.
Jeśli opary łatwopalnej cieczy przedostaną się do elektronarzędzia, istnieje ryzyko, że iskry powstałe podczas wbijania gwoździ itp. spowodują wybuch.
-
Temperatura otoczenia przy eksploatacji tego narzędzia musi mieścić się w zakresie od 0°C do 40°C i należy tego przestrzegać. Urządzenie może nie działać w temperaturze poniżej 0°C lub powyżej 40°C.
-
NIGDY nie zezwalać, aby magnesy (lub podobne urządzenia magnetyczne) znajdowały się w bezpośredniej bliskości automatycznego wbijaka do gwoździ, ponieważ w gwoździarkę wbudowany jest magnes.
W przeciwnym razie dojdzie do awarii lub wystąpienia ryzyka obrażeń ciała spowodowanego usterką.
-
Przerwa po okresie ciągłej pracy elektronarzędzia.
-
Elektronarzędzie wyposażone jest w układ zabezpieczający przed przegrzaniem, który chroni silnik. Ciągła praca może spowodować wzrost temperatury urządzenia, co z kolei powoduje uruchomienie obwodu zabezpieczającego przed przegrzaniem i automatyczne wyłączenie urządzenia. W takim przypadku przed ponownym rozpoczęciem pracy należy odczekać, aż elektronarzędzie ostygnie.
-
W przypadku wykrycia nieprawidłowości ten produkt może przestać działać.
-
Nie spoglądać bezpośrednio w wiązkę światła. Może to spowodować uszkodzenie wzroku.
Należy zetrzeć kurz lub brud z soczewki lampki LED miękką ściereczką, uważając, by nie zarysować soczewki.
Zarysowania soczewki lampki LED mogą spowodować obniżenie jasności.
ŚRODKI OSTROŻNOŚCI DOTYCZĄCE AKUMULATORA I ŁADOWARKI
- Akumulator należy ładować w temperaturze otoczenia wynoszącej 0-40°C.
Jeżeli panująca temperatura jest poniżej 0°C, wynikiem będzie przeładowanie, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej, niż 40°C.
Najodpowiedniejszy zakres temperatury, w której można prowadzić ładowanie to 20-25°C.
- Ładowarki nie należy używać nieprzerwanie.
Po zakończeniu jednego ładowania, a przed rozpoczęciem kolejnego ładowania akumulatora, ładowarkę należy pozostawić na około 15 minut.
-
Komorę, w której umieszczany jest akumulator, należy chronić przed zabrudzeniem.
-
Nigdy nie demontować akumulatora ani ładowarki.
-
Nigdy nie zwierać zacisków akumulatora.
Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.
- Akumulatora nie wolno wrzucać do ognia.
Podpalenie akumulatora może spowodować jego wybuch.
-
Korzystanie z w pełni wyczerpanego akumulatora spowoduje uszkodzenie ładowarki.
-
Akumulator należy przekazać do punktu sprzedaży, w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie.
Nie wyrzucać zużytego akumulatora.
Polski
- W otwory wentylacyjne ładowarki nie wolno wkładać żadnych przedmiotów.
Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.
UWAGI DOTYCZĄCE AKUMULATORA LI-ION
Aby wydłużyć czas eksploatacji akumulatora li-ion, jest on wyposażony w funkcję wyłączania. W przypadkach opisanych poniżej w punktach 1-3 silnik może zatrzymać się w czasie użytkowania produktu, nawet jeżeli wyłącznik jest wciśnięty. Nie jest to oznaką awarii, ale efekt działania funkcji wyłączania.
- Gdy akumulator się wyczerpie, silnik wyłączy się. W takim przypadku należy go niezwłocznie naładować.
- Silnik wyłączy się w przypadku przeładowania narzędzia. W takim przypadku należy zwolnić przełącznik narzędzia i wyeliminować przyczynę przeładowania. Po wyeliminowaniu szkodliwego czynnika, można ponownie włączyć urządzenie.
- Jeżeli w warunkach intensywnej pracy akumulator się przegrzewa, może to powodować przerywanie zasilania. W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po ostygnięciu akumulator nadaje się do dalszego używania.
Dodatkowo należy stosować się do poniższych uwag i ostrzeżeń.
OSTRZEŻENIE
Aby zapobiec wyciekom, przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy stosować się do wszystkich wymienionych poniżej środków ostrożności
- Należy upewnić się, że drobne wióry i pył nie gromadzą się na akumulatorze.
○ Podczas pracy należy uważać, aby wióry i pył nie osadzały się na akumulatorze.
○ Usuwać wióry i pył, które opadają na akumulator, aby nie gromadziły się na jego powierzchni.
○ Nie przechowywać nieużywanych akumulatorów w pomieszczeniach silnie zapylonych.
○ Przed przechowywaniem akumulatora, należy usunąć z niego wióry i pył. Nie należy przechowywać akumulatora razem z częściami metalowymi (śruby, gwoździe itp.). - Nie przekłuwaj akumulatora ostrymi przedmiotami, takimi jak gwoździe, nie uderzaj młotkiem, nie przygniataj, nie rzucaj ani nie poddawaj akumulatora wstrząsom.
- Nie używaj akumulatora, który nosi wyraźne ślady uszkodzenia lub odkształcenia.
- Nie umieszczaj akumulatora w urządzeniu w odwrotny sposób.
- Nie podłączaj akumulatora bezpośrednio do gniazda sieci elektrycznej lub zapalniczki samochodowej.
- Nie używaj akumulatora do celów innych, niż opisane.
- Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, natychmiast przerwij ładowanie.
- Nie poddawaj akumulatora działaniu wysokiej temperatury lub wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.
- W przypadku pojawienia się wycieku lub nieprzyjemnego zapachu upewnij się, że akumulator znajduje się z dala od źródeł ognia.
-
Nie używaj akumulatora w miejscach, w których występuje silna elektryczność statyczna.
-
Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, nadmiernego nagrzania, odbarwienia lub odkształcenia bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z urządzenia lub ładowarki i zaprzestać jego użytkowania.
-
Nie zanurzać akumulatora ani nie dopuść do dostania się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych.
UWAGA
-
Jeśli płyn wyciekający z akumulatora dostanie się do oczu, nie pocieraj podrażnionego miejsca. Dokładnie przemyj oczy czystą wodą, np. z kranu, i niezwłocznie skontaktuj się z lekarzem. Jeśli płyn nie zostanie usunięty, może spowodować uszkodzenie wzroku.
-
W przypadku kontaktu płynu z akumulatora ze skorą, natychmiast dokładnie przemyj skórę czystą wodą, np. z kranu.
Płyn z akumulatora może spowodować podrażnienie skóry.
- Jeśli w trakcie pierwszego użycia akumulator nadmiernie się nagrzeje, pojawi się nieprzyjemny zapach bądź jeśli wykryte zostaną ślady rdzy, odbarwienia, odkształcenia lub inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.
OSTRZEŻENIE
Jeżeli przedmiot wykonany z materiału przewodzącego zetknie się z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy ściśle stosować się do poniższych zaleceń.
○ W opakowaniu do przechowywania nie wolno umieszcać żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane.
○ Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub, w przypadku przechowywania, założyć na niego pokrywę, tak aby otwory wentylacyjne zostały zakryte (Rys. 2).
INFORMACJE DOTYCZĄCE TRANSPORTU AKUMULATORA LITOWO-JONOWEGO
Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności.
OSTRZEŻENIE
Należy powiadomić firmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić firmę o jego mocy wyjściowej i postępować zgodnie z poleceniami firmy transportowej przy organizowaniu transportu.
○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfikacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji.
○ W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego.
Moc wyjściowa
Numer 2 lub 3 cyfrowy
| 1 | Wylot gwoździ (głowica) |
| 2 | Końcówka robocza |
| 3 | Lampka LED |
| 4 | Przełącznik spustowy |
| 5 | Hak |
| 6 | Akumulator |
| 7 | Zatrzask |
| 8 | Pokrywa akumulatora |
| 9 | Styki |
| 10 | Otwory wentylacyjne |
| 11 | Ładowarka |
| 12 | Główka gwoździa |
| 13 | Trzpień gwoździa |
| 14 | Końcówka gwoździa |
| 15 | Magnes |
| 16 | Obszar namagnesowany |
| 17 | Gwoźdź |
| 18 | Człon wbijający |
| 19 | Złącze metalowe |
| 20 | Otwór |
| 21 | Śruba |
| 22 | Rowek |
| 23 | Szczypce |
SYMBOLE
OSTRZEŻENIE
Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.
| NH18DSL: Automatyczny akumulatorowy wbijak do gwoździ | |
 | Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi. |
 | Operatorzy i inne osoby znajdujące się w obszarze pracy muszą nosić okulary ochronne z osłonami bocznymi. |
 | Nigdy nie kierować narzędzia na siebie ani inne osoby w miejscu pracy. |
 | Odłącz akumulator |
 | Nie używać na rusztowaniach, drabinach. |
 | Dotyczy tylko państw UENie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego!Zgodnie z Europejską Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska. |
| --- | Prąd stały |
 | Masa(Zgodnie z procedurą EPTA 01/2014) |
| I | Włączanie |
 | Wyłączanie |
 | Ostrzeżenie |
 | Działanie niedozwolone |
SPECYFIKACJE TECHNICZNE
- Automatyczny akumulatorowy wbijak do gwoździ
| Model NH18DSL | |
| Napięcie 18 V | |
| Liczba uderzeń 4000 min | -1 |
| Właściwy gwóźdź | 1,7 - 4,1 mm (Patrz Tabela 1)*1 |
| Właściwa długość gwoździa | 25 mm do 90 mm*1 |
| Waga*2 | 1,3 – 1,9 kg |
| Wymiar Wysokość × długość | 135 mm × 285 mm (BSL1815) |
*1: Przeciwne drewno: Iglaste, cedar
Może nie być możliwe pełne wbicie gwoździa w twarde materiały typu choina, płyta mdf, czy laminowana tarcica.
*2: Waga: zgodnie z procedurą EPTA 01/2014. W zależności od podłączonego akumulatora. Największy zmierzony ciężar występuje w połączeniu z BSL36B18 (sprzedawany oddzielnie).
WSKAZÓWKA
W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze dane techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia.
WYBÓR GWOŹDZI
Do tej automatycznego wbijaka do gwoździ należy stosować gwoździe o następujących rozmiarach.
Tabela 1
| Min. Maks. | |
 |  |
OSTRZEŻENIE
- Nie używać gwoździ innych rozmiarów.
Mogą one uszkodzić końcówkę roboczą lub zostać wystrzelone na ukos. - Zwracać uwagę na wymiary główek gwoździ. Rozmiary główek gwoździ mogą się znacznie różnić w przypadku dostępnych w sprzedaży gwoździ sprzedawanych luzem.
- Nie używać gwoździ hartowanych.
WSKAZÓWKA
- Może nie być możliwe pełne wbicie gwoździa w twarde materiały typu choina, płyta mdf, czy laminowana tarcica.
AKCESORIA STANDARDOWE
OSTRZEŻENIE
- Akcesoria inne niż podane poniżej mogą powodować usterki prowadzące do obrażeń ciała.
① Ochrona oczu......1
WSKAZÓWKA: Akcesoria podlegają zmianie bez zobowiązań ze strony firmy HiKOKI.
AKCESORIA OPCJONALNE (SPRZEDAWANE ODDZIELNIE)
○ UC18YKSL (Napięcie ładowania: 14,4 V – 18 V)
Akcesoria opcjonalne mogą ulec zmianie bez wcześniejjszego zawiadomienia.
ZASTOSOWANIA
○ Drewniane materiały stosowane w robotach ogólnobudowlanych i podczas remontów, osprzęt, drewniane tarasy i szkielety konstrukcji
ŁADOWANIE
Akumulator i ładowarka nie są dołączone do zestawu. W przypadku akumulatorów, należy je ładować zgodnie z instrukcją obsługi używanej ładowarki. (Rys. 5)
MONTAŻ I PRACA
| Działanie Rysunek Strona | ||
| Wkładanie i wyjmowanie akumulatora 32 | ||
| Obsługa wyłącznika 4 2 | ||
| Ładowanie 5 3 | ||
| Sprawdzanie działania końcówki roboczej*1 | 6 | 3 |
| Wbijanie poprzez przytrzymywanie gwoździa przez magnes*2 | 7 | 3 |
| Wbijanie poprzez przytrzymywanie palcami.*3 | 8 | 3 |
| Wbijanie gwoździa przez złącze metalowe*4 | 9 | 4 |
| Korzystanie z haka*5 | 10 | 4 |
| Usuwanie zakleszczenia 11 4 | ||
| Wybór akcesoriów — | 199 |
\*1 OSTRZEŻENIE
○ Sprawdzić, czy końcówka robocza przesuwa się płynnie przy uruchomieniu. Oczysścić tor przesuwu końcówki roboczej, jeśli końcówka nie przesuwa się płynnie.
\*2 OSTRZEŻENIE
○ Podczas wkładania gwoździa w końcówkę roboczą trzymać gwóźdź za trzpień, a nie za końcówkę.
○ Podczas wkładania gwoździa w końcówkę roboczą dopilnować, aby gwóżdź nie nacisnął na końcówkę członu wbijającego.
○ Podczas wkładania gwoździa w końcówkę roboczą nie umieszczac palców ani dłoni poniżej końcówki gwoździa.
\*3 OSTRZEŻENIE
○ Podczas wbijania gwożdzia poprzez trzymanie go palcami, najpierw przyłożyć końcówkę gwożdzia w planowane miejsce wbicia, a następnie nałożyć końcówkę roboczą na główkę gwożdzia.
\*4 OSTRZEŽENIE
○ Podczas wbijania gwoździa dopilnować, aby końcówka gwoździa znajdowała się w otworze metalowego złącza.
\*5 UWAGA
○ Podczas korzystania z haka, elektronarzędzie zawieszać na haku na tyle pewnie, aby przypadkowo nie spadło. Jeśli elektronarzędzie spadnie, może dojść do wypadku.
○ Przed użyciem haka koniecznie najpierw odłączyć akumulator.
○ Hak należy pewnie zamontować. Jeżeli hak nie zostanie pewnie zamocowany, może spowodować obrażenia w czasie pracy.
UWAGA
Przy wbijaniu gwoździ uruchamiać na krótki czas i unikać pracy ciągłej. W przeciwnym razie może dojść do awarii lub wycieku smaru.
KONSERWACJA I KONTROLA
UWAGA
Przed rozpoczęciem konserwacji lub kontroli koniecznie odłączyć akumulator od automatycznego wbijaka do gwoździ.
OSTRZEŻENIE
○ Odłączyć akumulator i wyjąć gwóżdź z automatycznego wbijaka do gwoździ:
1) przed rozpoczęciem czynności konserwacyjnych i przeglądu; oraz
2) przed usunięciem zablokowanego gwoździa.
○ Nie podłączając akumulatora sprawdzić, czy końcówka robocza porusza się jednostajnie, dociskając ją do jakiegoś materiału, takiego jak drewno.
1. Usuwanie zakleszczenia (Rys. 11)
① Wyjąć akumulator z automatycznego wbijaka do gwoździ.
② Wyjąć zakleszczony gwóżdź szczypcami.
③ Jeśli zakleszczanie często występuje, skontaktować się z autoryzowanym serwisem HiKOKI.
2. Przegląd końcówki roboczej (Rys. 6)
Regularnie czyścić i smarować przesuwną część końcówki roboczej i nasadki.
Sprawdzić, czy końcówka robocza porusza się płynnie, dociskając automatyczny wbijak do gwoździ do jakiegoś materiału, takiego jak drewno.
Jeśli opiłki żelaza itp. przylgną do namagnesowanej części końcówki roboczej, siła przytrzymywania gwoździa przez magnes może ulec zmniejszeniu.
Okazjonalnie oczyszczać te miejsce szmatką lub taśmą klejąca.
Poza tym, od czasu do czasu usuwać opiłki żelaza z namagnesowanej zewnętrznej części końcówki roboczej ściereczką lub taśmą klejąca.
Dzięki temu końcówka robocza będzie pracować płynnie.
3. Sprawdzanie śrub mocujących
Regularnie sprawdzaj wszystkie mocujące śruby i upewnij się, że są mocno przykręcone. Jeśli któraś z nich się obluzuje, natychmiast ją przykręć. Zaniedbanie tego może spowodować poważne zagrożenie.
4. Konserwacja silnika
Uzwojenie silnika stanowi kluczowy element narzędzia.
Należy bardzo dokładnie pilnować, aby uzwojenie nie zostało uszkodzone i/lub zmoczone wodą lub olejem.
5. Czyszczenie obudowy
W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką i suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.
6. Przechowywanie
Elektronarzędzie i akumulator należy przechowywać w miejscu, w którym panuje temperatura poniżej 40°C i które pozostaje poza zasięgiem dzieci.
WSKAZÓWKA
Przechowywanie akumulatorów litowo-jonowych.
Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane.
Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku.
Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy.
Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe.
UWAGA
Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.
Ważna informacja dotycząca akumulatorów do narzędzi bezprzewodowych HiKOKI
Należy zawsze używać jednego z zalecanych oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i poprawności działania naszych narzędzi bezprzewodowych, jeżeli używane są akumulatory inne, niż zalecane lub gdy akumulator zostanie rozmontowany i zmodyfikowany (np. demontaż i wymiana ogniw lub innych komponentów).
GWARANCJA
Gwarancja na elektronarzędzia HiKOKI jest udzielana z uwzględnieniem praw statutowych i przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego użytkowania lub wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do autoryzowanego centrum serwisowego HiKOKI wraz z KARTĄ GWARANCYJNA znajdującą się na końcu instrukcji obsługi.
Informacje dotyczące poziomu hałasu i wibracji
Zmierzone wartości zostały określone zgodnie z EN62841 i zadeklarowane zgodnie z ISO 4871.
Zmierzony poziom dźwięku A: 107 dB (A)
Zmierzony poziom ciśnienia akustycznego A: 96 dB (A)
Niepewność K: 3 dB (A).
Należy nosić słuchawki ochronne.
Wartość całkowita wibracji (trójosiowa suma wektorowa) określona zgodnie z EN62841.
Wartość emisji wibracji: 15,5 m/s²
Niepewność K = 1,5 m/s²
Deklarowana całkowita wartość drgań i deklarowana wartość emisji hałasu zostały zmierzone z wykorzystaniem znormalizowanej metody testowej i mogą być wykorzystywane do porównywania narzędzi.
Mogą one być również wykorzystywane do wstępnej oceny ekspozycji.
OSTRZEŻENIE
○ Emisja drgań i hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od deklarowanej wartości całkowitej w zależności od sposobów użytkowania narzędzia, w szczególności rodzaju przetwarzanego przedmiotu; oraz
○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości).
WSKAZÓWKA
W zwiazku z prowadzonym przez HiKOKI programem badań i rozwoju, specyfikacje te mogą się zmienić w każdej chwili bez uprzedzenia.
A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELMEZTETÉS
BEZPEČNOSTNÉ OPATRENIA
- Čuvajte se trzaja alata.
ul. Gierdziejewskiego 1
02-495 Warszawa, Poland
Tel: +48 22 863 33 78
Fax: +48 22 863 33 82
URL: http://www.hikoki-narzedzia.pl
