| Marca | HiKOKI |
| Modelo | NH18DSL |
| Tipo de produto | Pregador automático sem fio (martelo) |
| Tensão nominal | 18 V |
| Número de golpes máx. | 4000 min⁻¹ |
| Diâmetro do prego compatível | 1,7 mm – 4,1 mm |
| Comprimento do prego compatível | 25 mm – 90 mm (dependendo da madeira) |
| Peso (dependendo da bateria) | 1,3 kg – 1,9 kg |
| Dimensões (A × L) | 135 mm × 285 mm (com BSL1815) |
| Bateria | Íon-lítio 18 V (modelo BSL1815 ou compatível) |
| Carregador | UC18YKSL (14,4 V – 18 V) |
| Acessório incluído | Proteção ocular |
| Temperatura de operação | 0 °C – 40 °C |
| Nível de pressão acústica | 96 dB(A) (incerteza K=3 dB(A)) |
| Nível de potência acústica | 107 dB(A) (incerteza K=3 dB(A)) |
| Vibração (valor total) | 15,5 m/s² (incerteza K=1,5 m/s²) |
| Dispositivo de segurança | Haste de contato, proteção térmica do motor |
| Funções | Disparo por impulso, indicador LED, gancho de suspensão |
| Manutenção | Limpar e lubrificar a haste, verificar os parafusos, armazenar a < 40 °C |
| Materiais recomendados | Madeiras macias (SPF, cedro) |
Perguntas frequentes - NH18DSL HiKOKI
Perguntas dos utilizadores sobre NH18DSL HiKOKI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Martelo em formato PDF gratuitamente! Encontre o seu manual NH18DSL - HiKOKI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. NH18DSL da marca HiKOKI.
MANUAL DE UTILIZADOR NH18DSL HiKOKI
pt Instruções de uso
sv Bruksanvisning
da Brugsanvisning
no Bruksanvisning
fi Käyttöohjeet
MONTAJE Y FUNCIONAMIENTO

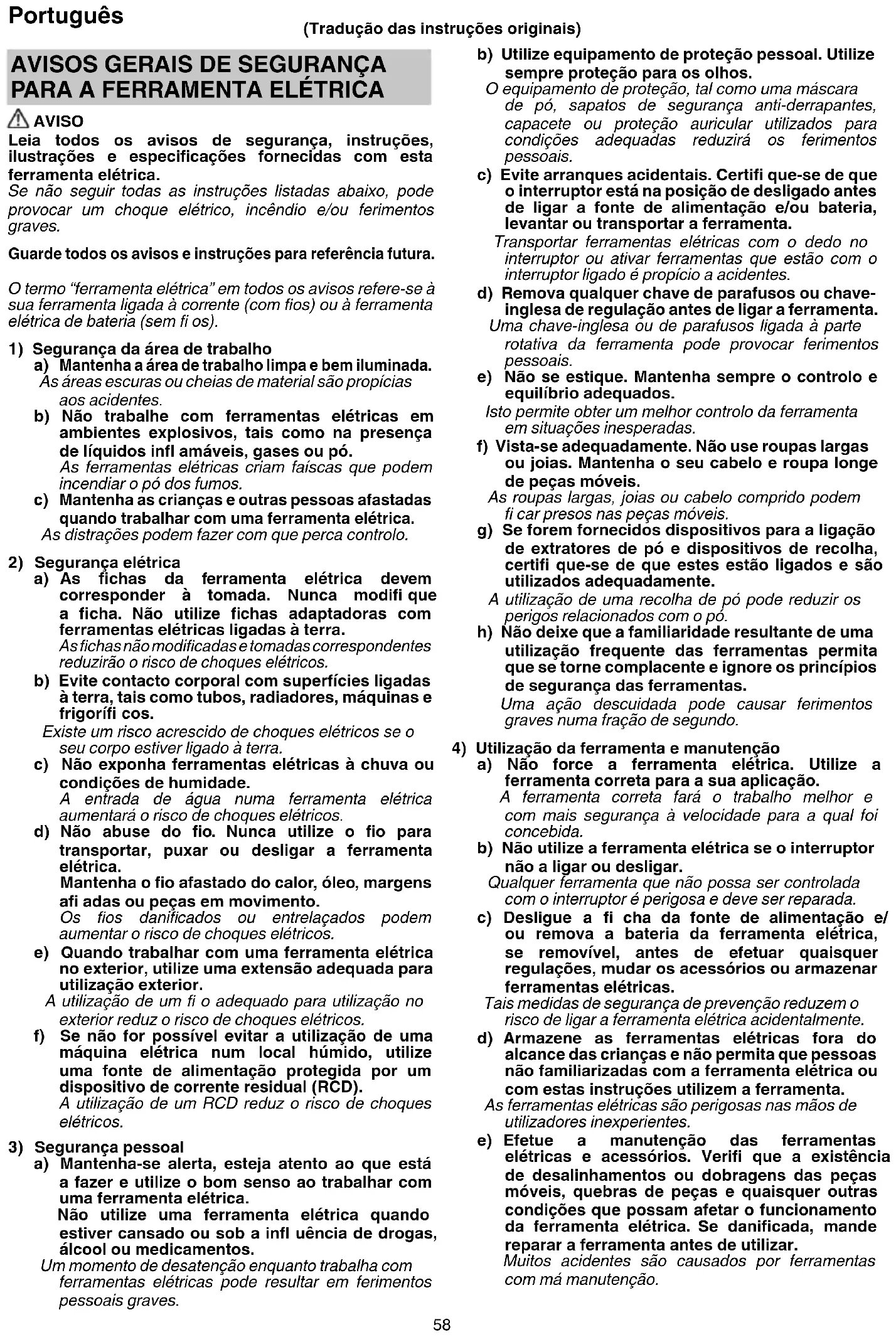

Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica.
Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.
Guarde todos os avisos e instruções para referência futura.
O termo "ferramenta elétrica" em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta elétrica de bateria (sem fi os).
1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e bem iluminada.
As áreas escuras ou cheias de material são propícias aos acidentes.
b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó.
As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.
c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica.
As distrações podem fazer com que perca controlo.
2) Segurança elétrica
a) As fichas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a ficha. Não utilize fichas adaptadoras com ferramentas elétricas ligadas à terra.
As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques elétricos.
b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos.
Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra.
c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos.
d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta elétrica.
Mantenha o fio afastado do calor, óleo, margens afi adas ou peças em movimento.
Os fios danificados ou entrelaçados podem aumentar o risco de choques elétricos.
e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior.
A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos.
f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).
A utilização de um RCD reduz o risco de choques elétricos.
3) Segurança pessoal
a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica.
Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos.
Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves.
b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos.
O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.
c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.
Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.
d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta.
Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.
e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados.
Isto permite obter um melhor controlo da ferramenta em situações inesperadas.
f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis.
As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis.
g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente.
A utilização de uma recolha de pó pode reduzir os perigos relacionados com o po.
h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas.
Uma ação descuidada pode causar ferimentos graves numa fração de segundo.
4) Utilização da ferramenta e manutenção
a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.
b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar.
Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
c) Desligue a fi cha da fonte de alimentação e/ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.
Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente.
d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.
As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes.
e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danificada, mande reparar a ferramenta antes de utilizar.
Muitos acidentes são causados por ferramentas com má manutenção.
f) Mantenha as ferramentas de corte afiadas e limpas.
As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.
g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.
A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.
h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa.
Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.
5) Utilização e manutenção da ferramenta com bateria
a) Recarregue apenas com o carregador especificado pelo fabricante.
Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.
b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas.
A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios.
c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro.
Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica.
O líquido ejetado da bateria poderá provocar irritações ou queimaduras.
e) Não utilize uma bateria ou ferramenta que esteja danificada ou modificada.
Baterias danificadas ou modificadas podem exibir comportamentos imprevisíveis que podem resultar em incêndio, explosão ou risco de ferimentos.
f) Não exponha uma bateria ou ferramenta a fogo ou temperaturas excessivas.
A exposição ao fogo ou a temperaturas acima dos 130°C pode causar uma explosão.
g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especificado nas instruções.
O carregamento incorreto ou a temperaturas fora da gama especificada pode danificar a bateria e aumentar o risco de incêndio.
6) Manutenção
a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas.
Isto garantirá que a segurança da ferramenta elétrica é mantida.
b) Nunca repare as baterias danifi cadas.
A reparação de baterias deve ser executada pelo fabricante ou por prestadores de assistência autorizados.
AVISO
Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.
ADVERTÊNCIAS DE SEGURANÇA PARA A PISTOLA DE PREGOS À BATERIA COM MARTELO SEM FIOS
- Assuma sempre que a ferramenta contém pregos.
O manuseamento descuidado da Pistola de Pregos a Bateria com Martelo pode resultar em disparo inesperado de pregos e lesões pessoais.
- Não apontar a ferramenta para si nem para quem estiver próximo.
Um disparo inesperado irá descarregar o prego, causando uma lesão.
-
Não acionar a ferramenta a não ser que esteja colocada fi rmemente contra superfície de trabalho. Se a ferramenta não estiver em contacto com a peça de trabalho, o prego pode ser desviado para fora do seu alvo.
-
Desconecte a ferramenta da fonte de alimentação quando o prego encravar na ferramenta.
Ao remover um prego encravado, a Pistola de Pregos a Bateria com Martelo pode ser ativada acidentalmente se estiver ligada à tomada.
- Não usar esta Pistola de Pregos a Bateria com Martelo para fi xar cabos elétricos.
Este não foi projetado para instalação de cabos elétricos e pode danificar o isolamento de cabos elétricos, causando choque elétrico ou risco de incêndio.
- Use proteções auditivas
A exposição ao ruído pode causar perda auditiva.
- Utilize a(s) pega(s) auxiliar(es), se fornecida(s) com a ferramenta.
A perda de controlo pode causar ferimentos pessoais.
- Segure a ferramenta elétrica pelas superfícies de pega isoladas ao efetuar uma operação onde o fi xador pode entrar em contacto com cablagem oculta.
Fixadores em contacto com um fio “sob tensão” podem colocar as peças metálicas expostas da ferramenta elétrica sob tensão e provocar choques elétricos ao operador.
AVISOS DE SEGURANÇA ADICIONAIS
- Certifique-se de que segura bem a ferramenta durante a operação.
Caso contrário, pode resultar em acidentes ou ferimentos. (Fig. 12)
- Operação segura através de uma utilização correcta.
Esta ferramenta foi concebida para pregar em madeira ou em materiais semelhantes. Utilize-a apenas para o fim a que se destina.
- Tenha cuidado com incêndios e explosões.
Uma vez que se podem produzir faíscas enquanto se utiliza a ferramenta, é perigoso utilizar esta ferramenta perto de verniz, tinta, benzina, diluente, gasolina, gasóleo, adesivos e substâncias inflamáveis semelhantes, uma vez que estas podem incendiar ou explodir. Em resumo, esta ferramenta não deve, sob quaisquer circunstâncias, ser utilizada nas proximidades dos referidos materiais infl amáveis.
Português
- Usar sempre protecção ocular (óculos de protecção).
Quando utilizar a ferramenta eléctrica, use sempre protecção ocular e certifi que-se de que as pessoas na área circundante também estão a usar protecção ocular.
A posa-urade
de pregos que não tenham sido pregados constitui uma ameaça à visão. nto de protecção ocular pode ser adquirido loja de equipamento de segurança. Use cção ocular quando utilizar esta ferramenta. ou máscara de protecção sobre os óculos da visão.
A entidade patronal deve estabelecer a obrigação de uso de equipamento de protecção.
- Proteger os ouvidos e a cabeça.
Quando estiver a pregar use tampões nos ouvidos e capacete de protecção. Do mesmo modo, dependendo das condições, certifi que-se de que as pessoas na área circundante também estejam a usar tampões nos ouvidos e capacete de protecção.
- Prestar atenção às pessoas que estão a trabalhar na área circundante.
Seria extremamente perigoso se os prego incorrectamente pregados atingissem as outras pessoas. Por isso, preste sempre atenção à segurança das pessoas que o rodeiam quando utilizar esta ferramenta. Certifi que-se sempre de que a saída de pregos não se encontra perto do corpo, das mãos ou dos pés de alguém.
- Nunca apontar a saída de pregos em direcção às pessoas.
Parta sempre do princípio que a ferramenta possa estar carregada com pregos.
pregos for apontada
em direcção às pessoas, podem ser
causados acidentes graves se ocorrer uma descarga involuntária da ferramenta. Ao conectar e desconectar a bateria durante o carregamento de pregos ou operações semelhantes, certifi que-se de que a saída de pregos não está apontada para ninguém (incluído o operador). Mesmo quando não existirem pregos carregados, é perigoso descarregar a ferramenta quando esta se encontrar apontada em direcção a alguém, por isso, nunca tente fazê-lo. Não corra riscos. Respeite a ferramenta enquanto instrumento de trabalho que é.
- Verifi que a haste antes de usar.
Verifi que se a haste funciona corretamente. Nunca use a Pistola de Pregos a Bateria com Martelo, a menos que a haste esteja a funcionar corretamente, caso contrário, a Pistola de Pregos a Bateria com Martelo pode conduzir um prego inesperadamente. Não altere nem remova a haste, caso contrário a haste fi ca inoperável.

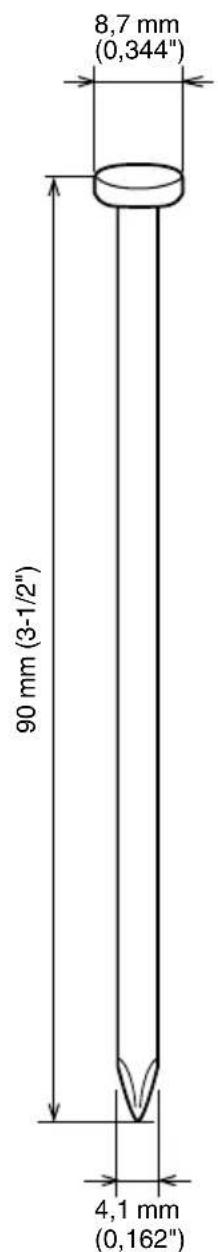

- Utilizar apenas os pregos especificados.
Nunca utilize pregos que não os especificados e descritos nestas instruções.
- Ter cuidado ao ligar a bateria.
Ao ligar a bateria e carregar pregos para não disparar a ferramenta involuntariamente, tenha em conta os seguintes aspectos.
O Não toque no gatilho.
- Não permita que a cabeça de disparo entre em contacto com qualquer superfície.
○ Mantenha a cabeça de disparo para baixo.
Respeite com rigor as instruções acima indicadas e certifi que-se sempre de que a saída de pregos não está apontada para o corpo, para as mãos ou para as pernas.
- Não colocar o dedo no gatilho distraidamente.
Não coloque o dedo no gatilho, excepto quando pretender pregar pregos. Se transportar esta ferramenta ou a entregar a alguém mantendo o dedo no gatilho, pode descarregar involuntariamente um prego e causar um acidente.
- Premir firmemente a saída de pregos contra o material a pregar.
Ao pregar, prima a saída de pregos firmemente contra o material a pregar. Se a saída não for devidamente aplicada, os pregos podem ressaltar.
- Manter as mãos e os pés afastados da cabeça de disparo durante a utilização.
É muito perigoso que um prego atinja as mãos ou os pés involuntariamente.
- Ter cuidado com o recuo da ferramenta.
Não aproxime a parte de cima da ferramenta da cabeça, etc. durante a utilização. Este procedimento é perigoso pois a ferramenta pode recuar com violência se o prego que está a pregar entrar em contacto com um prego aplicado anteriormente ou um nó da madeira.
- Tenha cuidado ao pregar tábuas fi nas ou cantos de madeira.
Ao pregar tábuas finas ou cantos de madeira, os pregos podem perfurar imediatamente devido ao respectivo desvio. Nesses casos, certifique-se sempre de que não se encontra ninguém (nem as mãos nem os pés, etc.) por trás da tábuas fi nas ou junto à madeira que está prestes a pregar.
- Pregar simultaneamente em ambos os lados da mesma parede é perigoso.
Nunca se deve, sob qualquer circunstância, pregar simultaneamente em ambos os lados da mesma parede. Este procedimento é muito perigoso, pois os pregos podem passar através da parede e provocar ferimentos.
- Não utilizar a ferramenta eléctrica em andaimes, escadotes.
A ferramenta eléctrica não deve ser utilizada para aplicações específi cas, tais como:
- alteração de uma localização de trabalho para outra que envolva a utilização de andaimes, escadas, escadotes ou estruturas semelhantes, por exemplo, para pregar ripas de telhado,
– fechar caixas ou embalagens, -
montagem de sistemas de segurança para transporte, por exemplo, em veículos
-
Remova todos os pregos restantes e a bateria da Pistola de Pregos a Bateria com Martelo quando:
1) fi zer a manutenção e inspeção;
2) verificar o funcionamento adequado da haste e do gatilho;
3) eliminar um encravamento;
4) não estiver a ser utilizada;
5) deixar a área de trabalho;
6) a deslocar para outro local; e
7) a entregar a outra pessoa.
Nunca tente reparar ou eliminar um encravamento na Pistola de Pregos a Bateria com Martelo a não ser que tenha removido a bateria e os restantes pregos da Pistola de Pregos a Bateria com Martelo.
A Pistola de Pregos a Bateria com Martelo nunca deve ser deixada sem vigilância, uma vez que pessoas que não estejam familiarizadas com a Pistola de Pregos a Bateria com Martelo podem manuseá-la e ferir-se.
- Ao limpar a ferramenta elétrica, não utilize gasolina ou outros líquidos infl amáveis.
Se o vapor de um líquido inflamável entrar na ferramenta elétrica, existe o perigo de que as faíscas produzidas ao pregar etc. possam causar uma explosão.
-
O ambiente operacional para este dispositivo corresponde ao intervalo entre 0°C e 40°C, por isso, a ferramenta só deve ser utilizada de acordo com este intervalo de temperatura. O dispositivo pode não funcionar em temperaturas inferiores a 0°C ou superiores a 40°C.
-
NUNCA permita que ímanes (ou dispositivos magnéticos equivalentes) fi quem junto à Pistola de Pregos a Bateria com Martelo, dado que a Pistola de Pregos a Bateria com Martelo tem um íman no interior.
Se o fi zer, poderá provocar uma falha ou risco de I por avaria.
-
Desligar a unidade após trabalho contínuo.
-
A ferramenta elétrica está equipada com um circuito de proteção da temperatura para proteger o motor. Trabalho contínuo pode fazer com que a temperatura da unidade suba, ativando o circuito de proteção de temperatura e parando automaticamente a operação. Se isto acontecer, permita que a ferramenta elétrica arrefeça antes de reiniciar a utilização.
-
Este produto pode não funcionar quando é detetada uma anomalia.
-
Não olhe diretamente para a luz. Tal pode resultar em lesões nos olhos.
Limpe qualquer sujidade ou nódoa na lente da luz LED com um pano macio, tendo cuidado para não riscar a lente.
Riscos na lente da luz LED podem resultar na diminuição da luminosidade.
PRECAUÇÕES COM A BATERIA E O CARREGADOR
- Carregue sempre a bateria a uma temperatura ambiente de 0–40°C.
Uma temperatura inferior a 0°C vai resultar num carregamento excessivo, algo perigoso. A bateria não pode ser carregada a uma temperatura superior a 40°C.
A temperatura mais adequada para carregamento é 20–25°C.
- Não utilize o carregador continuamente.
Quando o carregamento está concluído, pouse o carregador durante cerca de 15 minutos antes do próximo carregamento de uma bateria.
-
Não permita a entrada de substâncias estranhas no orifício de ligação da bateria recarregável.
-
Nunca desmonte a bateria recarregável ou o carregador.
-
Nunca provoque um curto-circuito na bateria recarregável.
Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.
- Não elimine a bateria num fogo.
Se a bateria for queimada, pode explodir.
-
Utilizar uma bateria descarregada vai danificar o carregador.
-
Leve a bateria à loja onde a comprou assim que autonomia da bateria após o carregamento for demasiado curta para uma utilização prática.
Não elimine a bateria gasta.
- Não introduza objetos nas ranhuras de ventilação de ar do carregador.
Introduzir objetos metálicos ou inflamáveis nas ranhuras de ventilação de ar do carregador vai resultar em riscos de choques elétricos ou danos no carregador.
PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO
Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente.
Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.
esões Quando a carga restante da bateria se esgotar, o motor para.
Nesse caso, carregue-a imediatamente.
-
Se a ferramenta estiver sobrecarregada, o motor pode parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.
-
Se a bateria estiver sobreaquecida em condições de sobrecarga, a alimentação da bateria pode parar.
Neste caso, pare de utilizar a bateria e deixe-a arrefecer. De seguida, pode voltar a utilizá-la.
Além disso, tenha em consideração os seguintes avisos e precauções.
AVISO
Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.
- Certifi que-se de que limalhas e pó não se acumulam na bateria.
○ Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria.
○ Certifique-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria.
O Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó.
○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).
-
Não perfure a bateria com objetos afiados como pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.
-
Não utilize uma bateria que pareça estar danificada ou deformada.
-
Não utilize a bateria com a polaridade invertida.
-
Não a ligue diretamente a quaisquer tomadas elétricas ou tomadas de isqueiro de automóvel.
-
Não utilize a bateria para fins que não os especificados.
-
Se a bateria não carregar completamente mesmo após ter passado o tempo de recarregamento especificado, pare imediatamente de a recarregar.
-
Não coloque nem submeta a bateria a temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.
-
Afaste-a imediatamente do fogo quando forem detetados fugas ou maus odores.
-
Não utilizar em locais onde seja produzida uma forte eletricidade estática.
-
Se a bateria apresentar fugas, maus odores, produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.
-
Não mergulhe a bateria nem permita que quaisquer fluidos vertam para o interior. Entrada de líquido condutor, tal como água, pode causar danos que podem resultar em incêndio ou explosão. Guarde a bateria num local fresco e seco, longe de materiais inflamáveis e combustíveis. As atmosferas de gás corrosivo devem ser evitadas.
Português
PRECAUÇÃO
- Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico.
Se não for tratado, o líquido pode provocar problemas nos olhos.
-
Se o líquido verter para a sua pele ou roupa, lave-as imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.
-
Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor.
AVISO
Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto-circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes.
○ Não coloque os resíduos condutores, pregos e fios como fio de ferro ou fio de cobre na caixa de armazenamento.
Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador (Fig. 2).
SOBRE O TRANSPORTE DA BATERIA DE IÕES DE LÍTIO
Ao transportar uma bateria de iões de lítio, tenha em conta as seguintes precauções.
AVISO
Informe a empresa de transporte que uma embalagem contém uma bateria de iões de lítio, informe a companhia da sua potência de saída e siga as instruções da empresa de transporte ao planifi car o transporte.

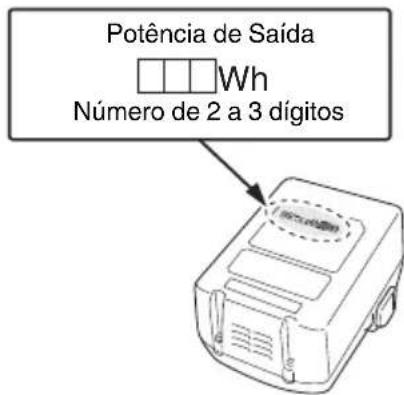

○ As baterias de iões de lítio que excedem uma potência de saída de 100 Wh são consideradas incluídas na classifi cação de carga Mercadorias Perigosas e requerem procedimentos especiais de registo.
Para transporte para o estrangeiro, deve obedecer à legislação internacional e às regras e regulamentos do país de destino.
NOMES DOS COMPONENTES (Fig. 1 – Fig. 12)
| 1 | Cabeça de disparo (saída) |
| 2 | Haste |
| 3 | Luz LED |
| 4 | Gatilho |
| 5 | Gancho |
| 6 | Bateria |
| 7 | Fecho |
| 8 | Tampa da bateria |
| 9 | Terminais |
| 10 | Orifícios de ventilação |
| 11 | Carregador |
| 12 | Cabeça do prego |
| 13 | Eixo do prego |
| 14 | Ponta do prego |
| 15 | Íman |
| 16 | Área magnetizada |
| 17 | Prego |
| 18 | Unidade de condução |
| 19 | Junta de metal |
| 20 | Orifício |
| 21 | Parafuso |
| 22 | Ranhura |
| 23 | Alicate |
AVISO
De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização.
 | NH18DSL: Pistola de Pregos a Bateria com Martelo Sem Fios |
 | Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. |
 | Os operadores e outros na área de trabalho devem usar óculos de segurança com proteções laterais. |
 | Nunca aponte a ferramenta para si ou outras pessoas na área de trabalho. |
 | Desconectar a bateria |
 | Não utilize em andaimes, escadas. |
 | Apenas para países da UENão deixe ferramentas elétricas no lixo doméstico!De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. |
| Corrente contínua | |
| Peso(De acordo com o procedimento EPTA 01/2014) | |
| Ligar (ON) | |
| Desligar (OFF) | |
| Aviso | |
| Ação proibida |
ESPECIFICAÇÕES
- Pistola de Pregos a Bateria com Martelo Sem Fios
| Modelo NH18DSL | |
| Voltagem 18 V | |
| Número de golpes 4000 min | -1 |
| Prego Aplicável ø1,7 – 4,1 mm (Consulte a Tabela 1)* | 1 |
| Comprimento do Prego Aplicável 25 mm a 90 mm* | 1 |
| Peso*2 | 1,3 – 1,9 kg |
| DimensãoAltura x Comprimento | 135 mm × 285 mm (BSL1815) |
*1: Madeira oposta: SPF, cedro
Pode não ser capaz de enfiar totalmente um prego em materiais duros como abeto de cicuta, MDF ou madeira laminada.
*2: Peso: De Acordo com o Procedimento EPTA 01/2014. Dependendo da bateria conectada. O peso mais pesado é medido com BSL36B18 (vendido separadamente).
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
SELEÇÃO DE PREGOS
Use pregos dos seguintes tamanhos para esta Pistola de Pregos a Bateria com Martelo.
Tabela 1
| Min. Max. | |
 |  |
AVISO
- Não use pregos de outros tamanhos.
Estes podem danificar a haste ou ser disparados em direção inclinada. - Tenha cuidado com os tamanhos das cabeças dos pregos. O tamanho das cabeças dos pregos pode variar entre grandes e pequenas, com pregos comercialmente disponíveis em lotes.
- Não use pregos endurecidos.
NOTA
- Pode não ser capaz de enfiar totalmente um prego em materiais duros como abeto de cicutá, MDF ou madeira laminada.
ACESSÓRIOS-PADRÃO
AVISO
- Os acessórios que não sejam os mostrados abaixo podem causar avaria e lesões resultantes.
① Proteção para os olhos...... 1
NOTA: Os acessórios estão sujeitos a alterações sem qualquer obrigação por parte da HiKOKI.
ACESSÓRIOS OPCIONAIS (VENDIDOS SEPARADAMENTE)
- Bateria O BSL1815
- Carregador O UC18YKSL (Tensão de carregamento: 14,4 V – 18 V)
Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio.
APLICAÇÕES
○ Materiais de madeira em locais de construção gerais, acessórios, decks de madeira, estruturas e renovações
RECARREGAMENTO
A bateria e o carregador de bateria não estão incluídos com este produto.
Para baterias recarregáveis, carregue de acordo com as instruções de manuseio do carregador que estiver a usar. (Fig. 5)
MONTAGEM E UTILIZAÇÃO
| Ação Figura Página | ||
| Inserir e remover a bateria 3 2 | ||
| Funcionamento do interruptor 4 2 | ||
| Carregamento 5 3 | ||
| Verifi cação das operações da haste† | 6 | 3 |
| Disparar segurando um prego com o íman* 2 | 7 | 3 |
| Disparar segurando um prego com os dedos.*3 | 8 | 3 |
| Fixar um prego à junta de metal*4 | 9 | 4 |
| Usar o gancho*5 | 10 | 4 |
| Eliminar um encravamento 11 4 | ||
| Seleccionar acessórios | — | 199 |
\*1 AVISO
○ Verifique se a haste desliza suavemente quando operada. Limpe a área de deslizamento na haste se esta não deslizar suavemente.
\*2 AVISO
○ Ao carregar um prego na haste, segure o eixo do prego em vez da ponta.
○ Ao carregar um prego na haste, certifique-se de que não pressiona a ponta da unidade de condução.
Ao carregar um prego na haste, não coloque os dedos ou mãos abaixo da ponta de um prego.
\*3 AVISO
- Quando disparar um prego segurando-o com os dedos, coloque a ponta do prego num alvo primeiro e, em seguida, insira a haste na cabeça do prego.
\*4 AVISO
○ Ao disparar um prego, certifique-se de que a ponta do prego está no orifício da junta metálica.
\*5 PRECAUÇÃO
- Quando usar o gancho, desligue a ferramenta elétrica com fi rmeza para não deixar cair acidentalmente.
Se deixar cair a ferramenta elétrica, pode causar um acidente.
○ Certifique-se de que a bateria foi removida ao usar o gancho.
○ Instale bem o gancho. Se o gancho não for bem instalado, pode causar ferimentos durante a utilização.
PRECAUÇÃO
Ao disparar um prego, opere por um curto período de tempo e evite o trabalho contínuo. Caso contrário, pode causar uma falha ou fuga de lubrifi cante.
MANUTENÇÃO E INSPEÇÃO
PRECAUÇÃO
Certifique-se de que remove a bateria da Pistola de Pregos a Bateria com Martelo antes da manutenção e inspeção.
AVISO
○ Desconecte a bateria e remova o prego da Pistola de Pregos a Bateria com Martelo quando:
1) fizer manutenção e inspeção; e
2) eliminar um encravamento.
Sem conectar a bateria, verifique se a haste se move de forma constante pressionando a ponta da haste contra um material como madeira.
1. Eliminar um encravamento (Fig. 11)
① Remova a bateria da Pistola de Pregos a Bateria com Martelo.
② Remova o prego encravado com um alicate.
③ Em caso de encravamento frequente, entre em contacto com um centro de assistência autorizado da HiKOKI.
2. Inspeção da haste (Fig. 6)
Limpe e lubrifi que periodicamente a parte deslizante da haste e do soquete.
Verifi que se a haste se move suavemente pressionando a Pistola de Pregos a Bateria com Martelo contra um material como madeira.
Quando os pós de ferro ou similares aderem à área magnetizada dentro da haste, o poder de segurar magneticamente um prego pode ser reduzido. Limpe de vez em quando a área com um pano limpo ou fi ta adesiva.
Além disso, limpe de vez em quando o pó de ferro que se encontra no íman fora da haste com um pano ou uma fi ta adesiva.
Isso torna suave o funcionamento da haste.
Português
3. Inspeccionar os parafusos de montagem
Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.
4. Manutenção do motor
O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifica e/ou fica molhado com óleo ou água.
5. Limpar o exterior
Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.
6. Armazenamento
Armazene a ferramenta elétrica e a bateria num local em que a temperatura seja inferior a 40°C e fora do alcance das crianças.
NOTA
Armazenar baterias de iões de lítio.
Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las.
O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga.
Contudo, um tempo de utilização da bateria o signifi cativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes.
Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas.
PRECAUÇÃO
Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.
Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI.
Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fios quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas).
GARANTIA
Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI.
Informação a respeito de ruídos e vibração do ar
Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871.
Nível de potência sonora ponderado A medido: 107 dB (A) Nível de pressão sonora ponderado A medido: 96 dB (A) Incerteza K: 3 dB (A)
Use proteção auditiva.
Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841.
Valor de emissão de vibrações: 15,5 m/s ^2 Incerteza K = 1,5 m/s ^2
O valor total de vibração declarado e o valor de emissão de ruído declarado foram medidos de acordo com um método de teste padrão e podem ser utilizados para comparar ferramentas.
Também podem ser utilizados numa avaliação preliminar de exposição.
AVISO
A vibração e a emissão de ruído durante a utilização real da ferramenta elétrica podem diferir do valor total declarado, dependendo da forma como a ferramenta é utilizada, especialmente do tipo de peça a trabalhar; e Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).
NOTA
Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG
