| Márka | HiKOKI |
| Modell | NH18DSL |
| Termék típusa | Vezeték nélküli automata szegző (kalapács) |
| Névleges feszültség | 18 V |
| Maximális ütésszám | 4000 min⁻¹ |
| Kompatibilis szegátmérő | 1,7 mm – 4,1 mm |
| Kompatibilis széghossz | 25 mm – 90 mm (fától függően) |
| Tömeg (akkumulátortól függően) | 1,3 kg – 1,9 kg |
| Méretek (M × Sz) | 135 mm × 285 mm (BSL1815-tel) |
| Akkumulátor | Lítium-ion 18 V (BSL1815 vagy kompatibilis modell) |
| Töltő | UC18YKSL (14,4 V – 18 V) |
| Mellékelt tartozék | Szemvédelem |
| Üzemi hőmérséklet | 0 °C – 40 °C |
| Hangnyomásszint | 96 dB(A) (bizonytalanság K=3 dB(A)) |
| Hangteljesítményszint | 107 dB(A) (bizonytalanság K=3 dB(A)) |
| Rezgés (teljes érték) | 15,5 m/s² (bizonytalanság K=1,5 m/s²) |
| Biztonsági berendezés | Érintkező rúd, motor termikus védelme |
| Funkciók | Impulzuslövés, LED jelzőfény, akasztóhorog |
| Karbantartás | Tisztítsa és kenje a rudat, ellenőrizze a csavarokat, tárolja < 40 °C-on |
| Ajánlott anyagok | Lágyfák (SPF, cédrus) |
Gyakran ismételt kérdések - NH18DSL HiKOKI
Felhasználói kérdések a következőről NH18DSL HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kalapács PDF formátumban ingyenesen! Találja meg kézikönyvét NH18DSL - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. NH18DSL márka HiKOKI.

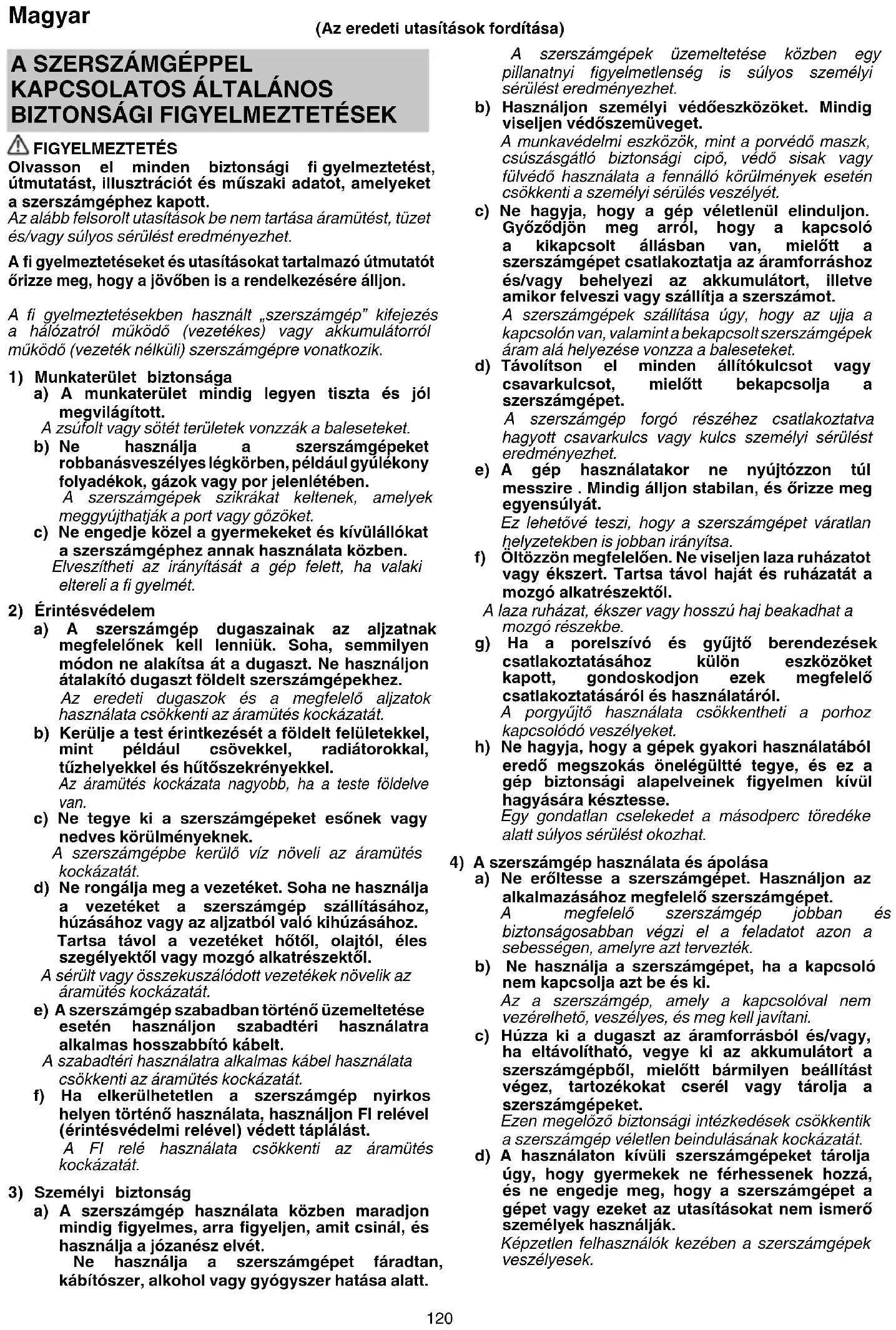

HASZNÁLATI ÚTMUTATÓ NH18DSL HiKOKI
hu Kezelési utasítás
cs Návod k obsluze
Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.
Az alább felsorolt utasítások be nem tartása áramütést, tűzet és/vagy súlyos sérülést eredményezhet.
A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyűlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.
A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség is súlyos személyi sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és órizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.
Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.
A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.
A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.
5) Akkumulátoros szerszám használata és ápolása
a) Csak a gyártó által előírt töltővel töltse újra.
Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.
b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.
Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat.
c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót.
Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.
d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.
Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort.
A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.
f) Az akkumulátort vagy a szerszámot ne tegye ki a túznek vagy túl magas hőmérsékletnek.
A tüz vagy 130°C feletti hömérséklet robbanást okozhat.
g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül.
A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.
6) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javittassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
b) Soha ne javítson sérült akkumulátorokat.
Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.
VIGYÁZAT
Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tarolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.
AZ AKKUS SZEGEZŐ KALAPÁCSRA VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK
- Mindig feltételezzük, hogy az eszköz szöget tartalmaz.
A szegező kalapács gondatlan kezelése váratlan szögbeütést és személyi sérülést okozhat.
- Ne irányítsa a szerszámot saját maga vagy a közelben tartózkodó személyek felé.
A váratlan indítás elengedi a szöget, ami sérüléshez vezet.
- A szerszámot csak szorosan a munkadarabhoz helyezve működtesse.
Ha a szerszám nem érintkezik a munkadarabbal, akkor a szög eltérhet a céltól.
- Húzza ki a szerszámot az áramforrásból, ha a szög elakad a szerszámban.
Az elakadt szög eltávolítása közben a szegező kalapács véletlenül bekapcsolódhat, ha be van dugva.
- Ne használja ezt a szegező kalapácsot elektromos kábelek rögzítéséhez.
Nem elektromos kábelek felszereléséhez tervezték, és károsíthatja az elektromos kábelek szigetelését, ezáltal áramütést vagy tűzveszélyt okozhat.
- Viseljen fülvédőt
Az erős zaj halláskárosodást okozhat.
- Ha az eszközhöz tartozik segédnyél, használja.
A fúró feletti irányítás elvesztése személyi sérülést okozhat.
- A szerszámgépet a szigetelt fogófelületeknél fogva tartsa, ha olyan munkát végez, ahol a csavarhúzó rejtett vezetékkel érintkezhet.
Ha a csavarhúzó feszültség alatt lévő vezetékkel érintkezik, a szerszámgép nem szigetelt fémrészei is feszültség alá kerülhetnek, és megrázhatják a gépet használó személyt.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
- Használat közben tartsa biztosan a szerszámot.
Ennek elmulasztása balesetet vagy sérülést eredményezhet. (12. ábra)
- Biztonságos működés a helyes használat révén.
Ezt az szerszámot arra tervezték, hogy szögeket üssön fába és más, hasonló anyagokba. Csak rendeltetésszerűen használja.
- Óvakodjon az égéssel és a robbanásokkal.
Mivel a szögbeütés során szikrázás előfordulhat, veszélyes a szerszám közelében a lakk, festék, benzin, hígító, benzin, gáz, ragasztók és hasonló gyúlékony anyagok használata, mivel ezek meggyulladhatnak vagy robbanást okozhatnak. Semmilyen körülmények között sem szabad ezt a szerszámot ilyen gyúlékony anyag közelében használni.
Magyar
4. Mindig viseljen szemvédőt (védőszemüveg).
A szerszámgép működtetése közben mindig viseljen szemvédőt, és győződjön meg róla, hogy a környező emberek is viseljenek védőszemüveget.
en bevertszögekrészeinek
szembe kerülése veszélyezteti a látást.
A védőszemüveg bármely szerszámkereskedésben megvásárolható. A szerszám használatakor mindig viseljen védőszemüveget. Használjon védőszemüveget vagy félálarcot a vényköteles szemüveg felett.
A munkaadó köteles előírni a szemvédő eszközök használatát.
5. Védje fülét és fejét.
Ha ragaszkodik a szegelő munkához, kérjük viseljen fül- és fejvédőt. A körülményektől függően győződjön meg arról is, hogy környezetében lévő emberek viselnek-e fül- és fejvédőt.
6. Ügyeljen azokra, akik az ön közelében dolgoznak.
Nagyon veszélyes lenne, ha a nem megfelelően bevitt szögek más embereket eltalálnának. Ezért mindig ügyeljen az Ön körül álló emberek biztonságára, ha ezt a szerszámot használja. Mindig győződjön meg róla, hogy senki teste, keze vagy lába nincs a szögbelövő közelében.
7. Soha ne irányítsa a szögbelövőt emberek felé.
Mindig feltételezzük, hogy az eszköz kapcsokat tartalmaz.
belövőt emberek felé
tartja, súlyos baleseteket okozhat, ha véletlenül működésbe hozza
az eszközt. Az akkumulátor csatlakoztatásakor és lecsatlakoztatásakor, szögbetöltés vagy hasonló műveletek közben győződjön meg arról, hogy a szögbelövő nem mutat senkire (beleértve önmagát is). Még akkor is veszélyes emberre fogva működtetni a szerszámot, ha egyáltalán nincsenek szögek betöltve, ezért ezt soha ne kísérelje meg. Nem játékszer. A szerszámot tekintse munkaeszköznek.
8. Használat előtt ellenőrizze a rudat.
Győződjön meg arról, hogy a rúd megfelelően működik. Soha ne használja a szegező kalapácsot, a rúd megfelelő működése nélkül, különben a szegező kalapács váratlanul szöget lőhet ki. Ne módosítsa és ne távolítsa el a rudat, különben a rúd működésképtelenné válik.
9. Csak a meghatározott szögeket használja.
Soha ne használjon olyan szögeket, amelyek eltérnek a jelen útmutatóban meghatározott és leírt szögektől.
10. Legyen körültekintő az akkumulátor csatlakoztatásakor.
Az akkumulátor csatlakoztatásakor és a szögek behelyezésekor győződjön meg az alábbiakról annak érdekében, hogy a szerszámot nehogy véletlenül működésbe hozza.
○ Ne érintse meg az indítógombot.
○ Ne engedje, hogy a tüzelőfej bármilyen felülettel érintkezzen.
○ Tartsa a tüzelőfejet lefelé.
Szigorúan tartsa be a fenti utasításokat, és mindig győződjön meg róla, testének, kezének és lábának egyetlen része sincs a szögbelövő előtt.
11. Véletlenül se tegye az ujját az indítógombra.
Ne helyezze az ujját az indítógombra, kivéve, ha valóban szöget szeretne beütni. Ha a szerszámot úgy viszi, vagy adja át valakinek, hogy ujját az indítógombon tartja, akkor véletlenül szöget lőhet ki, amely balesetet okozhat.
12. A szögbelövőt erősen nyomja hozzá a szegelni kívánt anyaghoz.
Szögbelövéskor szorosan nyomja a szögbelövőt a szegelni kívánt anyaghoz. Amennyiben a szögbelövő elhelyezése nem megfelelő, a szög visszapattanhat.
13. Használat közben kezét és lábát tartsa távol a tüzelőfejtől.
Nagyon veszélyes, ha a szög véletlenül a kezét vagy a lábát találja el.
14. Ügyeljen arra, hogy a szerszám visszarúg.
A fejét stb. tartsa távol a szerszám tetejétől működés közben. Ez veszélyes, mert az eszköz hevesen visszaüthet, ha az éppen beütés alatt álló szög egy korábban belött szöggel vagy a fában található csomóval érintkezik.
15. Vékony falapok vagy a fa sarkának szegelésekor legyen óvatos.
Vékony falapok szegelésekor a szög átütheti a lapot, valamint ez előfordulhat a fa sarkainak szegelésekor is a szegek elhajlása miatt. Ilyen esetekben mindig győződjön meg róla, hogy senki (és senki keze vagy lába, stb.) nincs a vékony falap mögött vagy a fa mellett, amelyet szegelni kíván.
16. Ugyanazon falat mindkét oldalán egyidejűleg szegelni veszélyes.
Semmilyen körülmények között sem szabad a fal mindkét oldalát egyidejűleg szegelni. Ez nagyon veszélyes lenne, mivel a szög átüthet a falon, és így sérüléseket okozhat.
17. Ne használja a szerszámgépet állványokon, létrákon.
A szerszámgépet bizonyos alkalmazásokhoz nem szabad használni, például:
- amennyiben a szögbelövés helyének megváltoztatásához állványok, lépcsők, létrák vagy létraszerű szerkezetek, pl. tetőlécek szükségesek,
- dobozok vagy ládák lezárása,
- szállítási biztonsági rendszerek illesztése pl. járműveken és vagonokon
18. Távolítsa el az összes fennmaradó szöget és az akkumulátort a szegező kalapácsot, ha:
1) karbantartást és ellenőrzést végez;
2) a rúd és az indítógomb megfelelő működését ellenőrzi;
3) elakadást szüntet meg;
4) nincs használatban;
5) elhagyja a munkaterületet;
6) más helyre viszi; és
7) másik személynek adja át.
Soha ne kisérelje meg az elakadás megszüntetését vagy a szegező kalapács javítását az akkumulátor és minden maradék szög eltávolítása nélkül.
A szegező kalapácsot soha ne hagyja felügyelet nélkül, mert a szegező kalapács használatát nem ismerő emberek használhatják és megsérthetik magukat.
19. A szerszámgép tisztításakor ne használjon benzint vagy más gyúlékony folyadékot.
Ha gyúlékony folyadékból származó göz kerül a szerszámgépbe, fennáll annak veszélye, hogy a tűzés során keletkező szikrák robbanást okozhatnak.
20. A készülék működési környezete 0°C és 40°C között van, így azt ezen a hőmérsékleti tartományon belül használja. Lehetséges, hogy a készülék nem működik 0°C alatt, vagy 40°C felett.
21. SOHA NE engedje, hogy a mágnesek (vagy hasonló mágneses eszközök) a szegező kalapács közelében legyenek, mert a szegező kalapács belsejében van egy mágnes.
Ha így tesz, az hibát, vagy a hibás működés miatt sérülést okozhat.
22. A készülék pihentetése folyamatos használat után.
- A szerszámgép a motor védelme érdekében túlmelegedés ellen védő áramkörrel van felszerelve. A hosszabb időn keresztüli folyamatos munka során a készülék hőmérséklete megemelkedhet, ami aktiválhatja a túlmelegedés ellen védő áramkört, mely a készülék működését automatikusan leállítja. Ha ez történik, hagyja a szerszámgépet lehúlni, mielőtt folytatná a használatát.
- A készülék leáll, ha bármilyen rendellenességet érzékel.
- Ne nézzen közvetlenül a fénybe. Ettöl megsérülhet a szeme.
Egy puha ruhával töröljön le mindennemű koszt és szennyeződést a LED lámpa lencséjéről, ügyelve arra, hogy ne karcolja meg a lencsét.
A LED lámpa lencséjén található karcolások a fényerő csökkenését eredményezhetik.
AZ AKKUMULÁTORRA ÉS A TÖLTÖRE VONATKOZÓ ÓVINTÉZKEDÉSEK
- Az akkumulátort mindig 0-40°C környezeti hőmérséklettartományban töltse.
A 0°C alatt végzett töltés veszélyes túltöltést okoz.
Az akkumulátor nem tölthető 40°C-nál magasabb hőmérsékleten.
A töltéshez a legideálisabb hömérséklet 20–25°C.
- Ne használja folyamatosan a töltót.
Ha befejezett egy töltést, hagyja a töltöt kb. 15 percig állni, mielött újból tölteni kezd.
-
Ne hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.
-
Soha ne szerelje szét az újratölthető akkumulátort vagy a töltót.
-
Soha ne zárja rövidre az újratölthető akkumulátort.
Az akkumulátor rövidre zárása nagy áramerősséget, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.
- Ne dobjat tüzbe az akkumulátort.
Az akkumulátor felrobbanhat a tüzben.
-
A lemerült akkumulátor használata károsíthatja a töltót.
-
Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta.
Ne dobjá el a lemerült akkumulátort.
- Ne dugjon semmilyen tárgyat a töltő szellőzésére szolgáló résekbe.
Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.
FIGYELMEZTETÉS A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOSAN
Az élettartam meghosszabbításához a lítiumion akkumulátor védelmi funkcióval van ellátva a működés leállításához. Az alább leírt 1 – 3. esetben a termék használatakor a motor leállhat, még ha húzza is a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.
- Amikor az akkumulátorban lemerül a töltés, a motor leáll. Ilyen esetben haladéktalanul fel kell tölteni.
-
Ha az eszköz túl van terhelve, előfordulhat, hogy a motor leáll. Ez esetben oldja a szerszám kapcsolóját és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.
-
Ha az akkumulátor a túlterhelt munka mellett túlmelegszik, az akkumulátor árama megállhat.
Ebben az esetben hagyja abba az akkumulátor használatát és hagyja lehülni az akkumulátort. Ezután ismét használhatja.
Kérjük, vegye figyelémbe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.
FIGYELMEZTETÉS
Az akkumulátor szivárgásának, felforrósodásának, füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.
- Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. - Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ A használaton kívül akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.
○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek, stb.).
-
Ne bontsa meg az akkumulátor burkolatát hegyes tárggyal, például túvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.
-
Ne használjon láthatóan sérült vagy deformálódott akkumulátort.
-
Ne használja az akkumulátort fordított polaritással.
-
Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.
-
Az akkumulátort kizárólag rendeltetése szerint használja.
-
Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.
-
Ne tegye ki az akkumulátort magas hömérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású konténerbe.
-
Az akkumulátort tartsa tűztől távol, ha szivárgást vagy áporodott szagot észlel.
-
Ne használja az akkumulátort erős statikus elektromosság közelében.
-
Azonnal vegye ki az akkumulátort a készülékből vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, áporodott szagot, felforrósodást, elszíneződést vagy deformációt észlel.
-
Ne merítse vízbé az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tűzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.
FIGYELEM
- Ha az akkumulátorból szivárgó sav szembe jutna, semmiképpen ne dörzsölje, hanem öblítse ki folyó vízzel, és azonnal forduljon orvoshoz.
Kezelés nélkül a folyadék látáskárosodást okozhat.
- Ha a folyadék börével vagy ruházatával érintkezik, azonnal mossa le folyó vízzel.
A folyadék irritálhatja a bört.
- Né használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, áporodott szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.
Magyar
FIGYELMEZTETÉS
Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.
○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.
○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást (2. ábra), így elkerülheti a rövidzárlatot.
LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK
Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.
FIGYELMEZTETÉS
Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.
○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.
○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

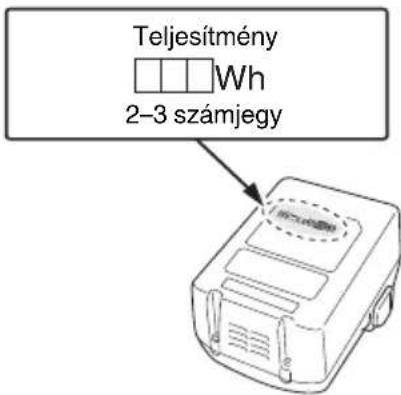

| 1 | Tüzelőfej (kimenet) |
| 2 | Rúd |
| 3 | LED-lámpa |
| 4 | Indítógomb |
| 5 | Kampó |
| 6 | Akkumulátor |
| 7 | Rekesz |
| 8 | Akkumulátor fedél |
| 9 | Aljzatok |
| 10 | Szellőzőnyilások |
| 11 | Töltő |
| 12 | Szögfej |
| 13 | Szögtengely |
| 14 | Szög hegye |
| 15 | Mágnes |
| 16 | Mágneses terület |
| 17 | Szög |
| 18 | Meghajtó egység |
| 19 | Fém csatlakozás |
| 20 | Lyuk |
| 21 | Csavar |
| 22 | Vájat |
| 23 | Fogó |
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
 | NH18DSL: Akkus szegező kalapács |
 | A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. |
 | A kezelőknek és más, a munkaterületen tartózkodó személyeknek oldalvédelemmel ellátott védőszemüveget kell viselniük. |
 | Soha ne irányítsa a szerszámot saját magára vagy a munkaterületen tartózkodó más személyekre. |
 | Vegye ki az akkumulátort |
 | Ne használja állványokon, létrákon |
 | Csak EU-országok számáraAz elektromos kéziszerszámokat ne dobja a háztartási szemétbe!A használt villamos és elektronikai készülékekről szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyújteni, és környezetbarát módon újra kell hasznosítani. |
 | |
| [---] | Közvetlen áramellátás |
 | Súly(A 01/2014 EPTA (Európai Elektromos Kéziszerszámgyártók Egyesülete) szabványának megfelelően) |
 | Bekapcsolás |
 | Kikapcsolás |
 | Figyelmeztetés |
 | Tiltott művelet |
MÜSZAKI ADATOK
- Akkus szegező kalapács
| Típus NH18DSL | |
| Feszültség 18 V | |
| Ütések száma 4000 min | -1 |
| Alkalmazható szög ø1,7 – 4,1 mm (lásd az 1. táblázat)* | 1 |
| Alkalmazható szög hossza 25 mm – 90 mm* | 1 |
| Súly*2 | 1,3 – 1,9 kg |
| MéretMagasság × Hosszúság | 135 mm × 285 mm (BSL1815) |
*1: Ellentartó fa: SPF, Cédrus
Lehet, hogy nem képes teljesen szögezni a kemény anyagokat, mint például a kanadai hemlokfenyő, MDF vagy laminált fűrészáru.
*2: Súly: A 01/2014 EPTA-eljárás szerint. A csatlakoztatott akkumulátortól függően. A legnehezebb súly BSL36B18-cal van mérve (külön kapható).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
SZÖG KIVÁLASZTÁSA
Az alábbi méretű szögeket használja a szegező kalapácshoz.
- táblázat
| Min. Max. | |
 |  |
FIGYELMEZTETÉS
- Ne használjon más méretű szögeket.
Megrongálhatják a rudat, vagy ferdén kerülhetnek belövésre. - Ugyeljen a szögfej méretére. A szögfej mérete nagy és kicsi között változhat a kereskedelmi forgalomban kapható ömlesztett szögek esetén.
● Ne használjon edzett szögeket.
MEGJEGYZÉS
- Lehet, hogy nem képes teljesen szögezni a kemény anyagokat, mint például a kanadai hemlokfenyő, MDF vagy laminált fűrészáru.
SZABVÁNY KIEGÉSZÍTŐK
FIGYELMEZTETÉS
- Az alábbiakban felsoroltakon kívül más tartozékok használata hibás működéshez és sérülésekhez vezethet.
① Szemvédelem.... 1
MEGJEGYZÉS:
A tartozékokat a HiKOKI bármilyer kötelezettség nélkül megváltoztathatja.
OPCIONÁLIS KIEGÉSZÍTÓK (KÜLÖN ÉRTÉKESÍTVE)
- Akkumulátor
○ BSL1815
- Töltő
○ UC18YKSL (Töltési feszültség: 14,4 V – 18 V)
Részletes üzemeltetési információkat az Ellensúly készlet használati utasításában talál.
ALKALMAZÁSI TERÜLETEK
○ Faanyagok általános szerkezetekben, szerelvényekben, fafedélzetekben, keretekben és felújításokban
TÖLTÉS
Az akkumulátor és az akkumulátortöltő nem tartozék. Kérjük, az újratölthető akkumulátort a használt töltő kezelési útmutatójának megfelelően töltse. (5. ábra)
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Művelet Ábra Oldal | ||
| Az akkumulátor behelyezése és eltávolítása | 3 | 2 |
| A kapcsoló használata 4 2 | ||
| Töltés 5 3 | ||
| A rúd működésének ellenőrzése*1 | 6 | 3 |
| Szögbelövés a mágnesen tartott szöggel*2 | 7 | 3 |
| Szögbelövés az ujjal tartott szöggel.*3 | 8 | 3 |
| A szög rögzítése a fém csatlakozóhoz*4 | 9 | 4 |
| A kampó használata*5 | 10 | 4 |
| Elakadás megszüntetése 11 4 | ||
| A tartozékok kiválasztása — | 199 |
*1 FIGYELMEZTETÉS
○ Ellenőrizze, hogy működés közben a rúd simán csúszik-e. Tisztítsa meg a csúszó területet a rúdon, ha nem csúszik simán.
*2 FIGYELMEZTETÉS
○ Szög behelyezésekor a rúdra, a szög tengelyét fogja a hegye helyett.
○ Szög behelyezésekor a rúdra, győződjön meg róla, hogy nem nyomja meg a meghajtó egység hegyét.
O Szög behelyezésekor a rúdra, ne tegye az ujját vagy a kezét a szög hegye alá.
FIGYELMEZTETÉS
○ Ha szögbelövéskor az ujjával tartja a szöget, először a szög hegyét helyezze a céleterületre, majd helyezze a rudat a szög fejéhez.
*4 FIGYELMEZTETÉS
○ Szögbelövéskor győződjön meg róla, hogy a szög hegye a fém csatlakozó lyukában van.
*5 FIGYELEM
○ A kampó használatakor ügyeljen a szerszámgép megfelelő felakasztására, nehogy véletlenül leessen. A szerszámgép leesése balesetet okozhat.
○ Az akkumulátort mindig távolítsa el a kampó használata esetén.
○ Szerelje fel biztonságosan a kampót. Ha a kampó nincs biztonságosan felszerelve, használat közben sérülést okozhat.
FIGYELEM
Szögbelövéskor rövid ideig működtesse és kerülje a folyamatos működtetést. Ellenkező esetben meghibásodás vagy zsír szivárgása léphet fel.
KARBANTARTÁS ÉS ELLENÓRZÉS
FIGYELEM
A karbantartás és az ellenőrzés előtt mindig távolítsa el az akkumulátort a szegező kalapácsból.
FIGYELMEZTETÉS
○ Húzza ki az akkumulátort és távolítsa el a szöget a szegező kalapácsból, ha:
1) karbantartást és ellenőrzést végez; és
2) elakadást szüntet meg
○ Anélkül, hogy az akkumulátort csatlakoztatná, ellenőrizze, hogy a rúd folyamatosan mozog-e a rúdvég például faanyagnak való nyomásával.
- Elakadás megszüntetése (11. ábra)
① Vegye ki az akkumulátort a szegező kalapácsból.
② Egy fogóval távolítsa el az elakadt szöget.
③ Gyakori elakadás esetén vegye fel a kapcsolatot egy hivatalos HiKOKI szervizközponttal.
- Rúd ellenőrzése (6. ábra)
Rendszeresen tisztítsa és zsírozza meg a rúd és az aljzat csúszó részét.
Ellenőrizze, hogy a rúd simán mozog-e a szegező kalapács például faanyagbak való nyomásával.
Amikor vaspor vagy hasonló tapad a mágnesezett területhez a rúdon belül, csökkenhet a szögek mágneses tartására való képesség. Tisztítsa meg néha a területet egy ronggyal vagy ragasztószalaggal.
Ezenkívül a rúd külső részén található mágnest is tisztítsa meg a vasportól ronggyal vagy ragasztószalaggal.
Ez a rúd sima működését eredményezi.
- A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze az összes rögzítócsavart, és ügyeljen rá, hogy azok megfelelően meg legyenek húzva. Ha valamelyik csavar ki lenne lazulva, azonnal húzza meg. Ennek elmulasztása súlyos veszéllyel járhat.
- A motor karbantartása
A motor részegység az elektromos szerszámgép "szíve".
Ügyelni kell arra, nehogy a motor tekercselése megrongálódjon és/vagy olajjal, illetve vízzel benedvesedjen.
5. A készülék külső tisztítása
Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.
6. Tárolás
A szerszámgépet és az akkumulátort olyan helyen tárolja, ahol a hömérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől.
MEGJEGYZÉS
Lítiumion akkumulátorok tárolása.
Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve.
Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására.
Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.
Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.
FIGYELEM
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.
Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz
Minden esetben eredeti akkumulátorokat alkalmazzon. Ha nem általunk gyártott akkumulátort alkalmaz, vagy ha szétszereli és módosítja az akkumulátort (mint pl.: szétszerelés és cellák vagy más alkatrészek cseréje), nem garantálható vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvényes/országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a - nem szétszerelt - szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 107 dB (A) Mért A-hangnyomásszint: 96 dB (A) Bizonytalanság K 3 dB (A).
Viseljen hallásvédő eszközt.
EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Rezgéskibocsátás értéke: 15,5 m/s² Bizonytalanság K = 1,5 m/s²
A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére.
FIGYELMEZTETÉS
○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára; és
○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ
⚠️ VAROVÁNÍ
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
