| Marcă | HiKOKI |
| Model | NH18DSL |
| Tip produs | Cuiator automat fără fir (ciocan) |
| Tensiune nominală | 18 V |
| Număr maxim de lovituri | 4000 min⁻¹ |
| Diametru cui compatibil | 1,7 mm – 4,1 mm |
| Lungime cui compatibil | 25 mm – 90 mm (în funcție de lemn) |
| Greutate (în funcție de acumulator) | 1,3 kg – 1,9 kg |
| Dimensiuni (Î × L) | 135 mm × 285 mm (cu BSL1815) |
| Acumulator | Litiu-ion 18 V (model BSL1815 sau compatibil) |
| Încărcător | UC18YKSL (14,4 V – 18 V) |
| Accesoriu inclus | Ochelari de protecție |
| Temperatură de funcționare | 0 °C – 40 °C |
| Nivel de presiune acustică | 96 dB(A) (incertitudine K=3 dB(A)) |
| Nivel de putere acustică | 107 dB(A) (incertitudine K=3 dB(A)) |
| Vibrații (valoare totală) | 15,5 m/s² (incertitudine K=1,5 m/s²) |
| Dispozitiv de siguranță | Tijă de contact, protecție termică motor |
| Funcții | Tragere prin impuls, indicator LED, cârlig de suspendare |
| Întreținere | Curățați și ungeți tija, verificați șuruburile, depozitați la < 40 °C |
| Materiale recomandate | Lemn moale (SPF, cedru) |
Întrebări frecvente - NH18DSL HiKOKI
Întrebările utilizatorilor despre NH18DSL HiKOKI
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Ciocan în format PDF gratuit! Găsiți manualul dvs. NH18DSL - HiKOKI și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. NH18DSL mărcii HiKOKI.

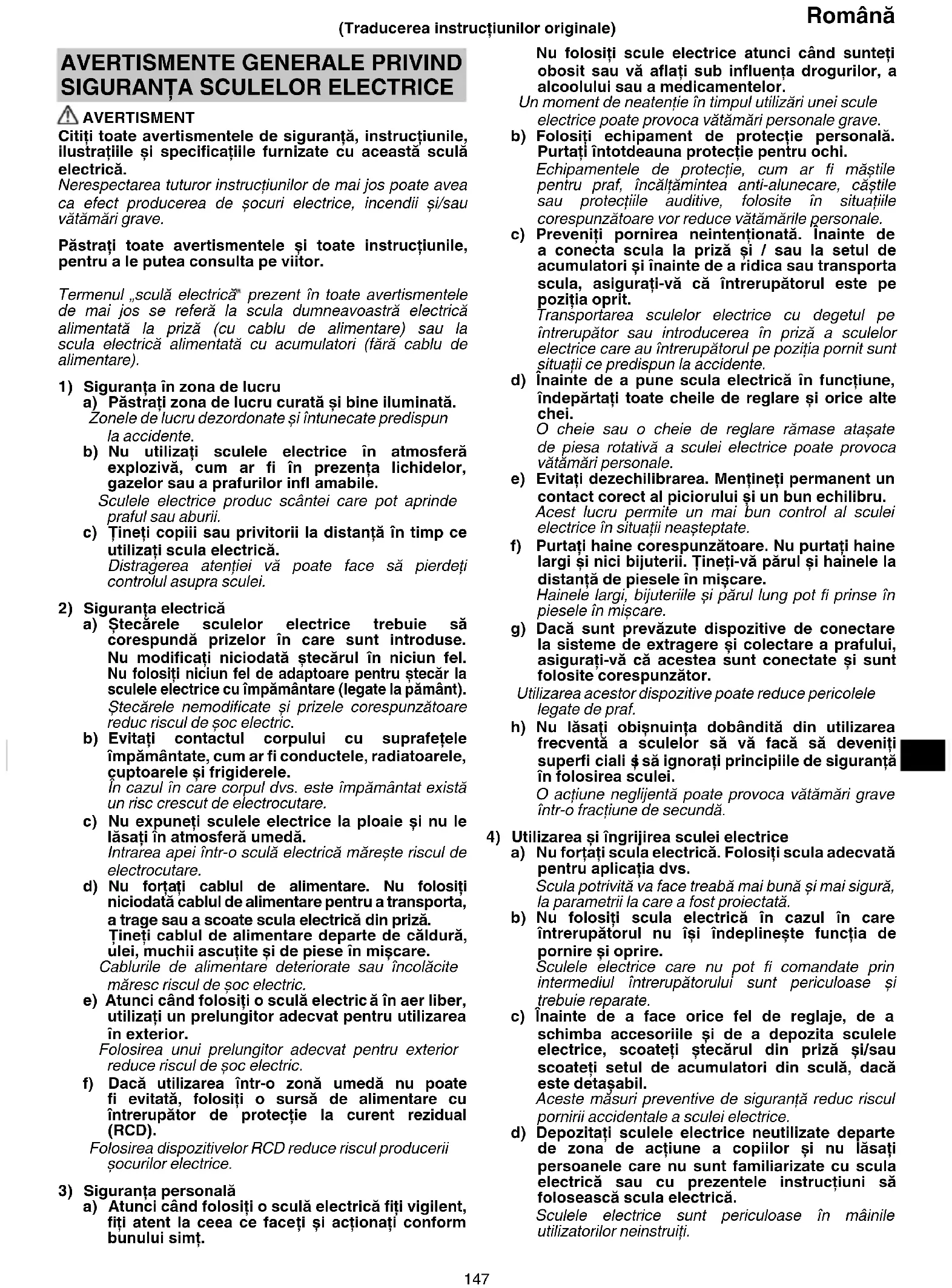

MANUAL DE UTILIZARE NH18DSL HiKOKI
Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.
Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.
Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.
Termenul „sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).
1) Siguranța în zona de lucru
a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente.
b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.
Sculele electrice produc scântei care pot aprinde praful sau aburii.
c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.
Distragerea atenției vă poate face să pierdeți controlul asupra sculei.
2) Siguranța electrică
a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de soc electric.
b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.
c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.
Cablurile de alimentare deteriorate sau încolăcite măresc riscul de soc electric.
e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior.
Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.
f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protectie la curent rezidual (RCD).
Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.
3) Siguranța personală
a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.
Nu folosiți scule electrice atunci când sunteti obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.
Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.
b) Folositi echipament de protectie personală. Purtati întotdeauna protectie pentru ochi.
Echipamentele de protectie, cum ar fi măstile pentru praf, încăltămintea anti-alunecare, căstile sau protectiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.
c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.
Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.
d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.
O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.
e) Evitați dezechilibrarea. Mentineți permanent un contact corect al piciorului și un bun echilibru.
Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.
f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare.
Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.
g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.
Utilizarea acestor dispositive poate reduce pericolele legate de praf.
h) Nu lăsați obișnuinta dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superfi ciali și să ignorați principiile de siguranță în folosirea sculei.
O acțiune neglijentă poate provoca vătămări grave într-o fractiune de secundă.
4) Utilizarea și îngrijirea sculei electrice
a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicatia dvs.
Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.
Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.
c) înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți ștecărul din priză și/sau scoateți setul de accumulatori din sculă, dacă este detașabil.
Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.
d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.
Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.
Română
e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.
Multy accidente sunt provocate de scule electrice întreținute necorespunzător.
f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.
g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operatiunile ce urmează a fi efectuate.
Folosirea sculei electrice pentru alte operaț iuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.
h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.
Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.
5) Utilizarea și întreținerea sculelor cu acumulatori
a) Încărcați numai cu încărcătorul indicat de producător.
Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.
b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.
Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.
c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori. Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.
d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.
Lichidul care iese din accumulatori poate provoca iritații sau arsuri.
e) Nu utilizati un set de acumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).
Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.
f) Nu expuneți un set de accumulatori sau o sculă la foc sau la temperaturi excesive.
Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.
g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.
Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora accumulatorul și poate crește riscul de incendiu.
6) Service
a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.
Astfel se asigură menținerea siguranței sculei electrice.
b) Nu reparați niciodată seturile de accumulatori deteriorați.
Repararea seturilor de accumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.
PRECAUTIE
Tineți copiii și persoanele infirme la distanță.
Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.
AVERTISMENTE DE SIGURANTĂ PRIVIND PERCUȚIA PNEUMATICĂ AUTOMATĂ CU ĂCUMULATOR
-
Considerați întotdeauna că scula conține cuie. Manipularea neglijentă a percuției pneumatice automate poate avea ca rezultat împușcarea neașteptată a cuielor și vătămarea corporală.
-
Nu îndreptați scula spre dumneavoastră sau spre cineva din apropiere.
Declanșarea neașteptată va descărca cuiul provocând vătămare.
- Nu acționați scula, cu excepția cazului în care scula este poziționată ferm pe piesa de lucru.
Dacă scula nu este în contact cu piesa de lucru, cuiul ar putea devia departe de ținta dumneavoastră.
- Deconectați scula de la sursa de alimentare atunci când cuiul se blochează în sculă.
În timp ce îndepăratați un cui blocat, percuția pneumatică automată poate fi activată în mod accidental dacă este conectată.
- Nu utilizati această percție pneumatică automată pentru fi xarea cablurilor electrice.
Ácesta nu este conceput pentru instalarea cablului electric și poate deteriora izolația cablurilor electrice, provocând astfel scurtcircuit sau incendiu.
- Purtati protectii pentru urechi
Expunerea la zgomot poate duce la pierderea auzului.
- Folosiți mânerul / mânerele auxiliar(e), dacă au fost furnizate împreună cu scula.
Pierderea controlului poate provoca vătămări personale.
- Apucați scula electrică de suprafețele izolate de prindere, atunci când executați o operațiune în care dispozitivul de fi xare poate intra în contact cu cabluri ascunse.
Dispozitivele de fixare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părțile metalice descoperite și pot electrocuta operatorul.
AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ
-
Asigurați-vă că țineți scula ferm în timpul folosirii ei. Nerespectarea avertismentelor poate duce la accidente sau vătămări. (Fig. 12)
-
Operare sigură prin utilizare corectă.
Această sculă a fost concepută pentru a bate cuie în lemn sau în materiale asemănătoare. Utilizați-o numai conform destinației sale.
- Aveți grijă la riscul de aprindere și explozii.
Deoarece pot zbura scântei în timp ce bateți cuie, este periculos să utilizați această sculă în apropiere de lac, vopsea, benzină, diluant, gazolină, gaz, adezivi și de alte substanțe inflamabile similare, deoarece acestea se pot aprinde sau exploda. Prin urmare, în niciun caz nu trebuie utilizată această sculă în apropierea vreunui astfel de material infl amabil.
- Purtați întotdeauna protecție pentru ochi (ochelari de protecție).
Atunci când operați scula electrică, purtați întotdeauna protecție pentru ochi și asigurați-vă că persoanele din jur poartă, de asemenea, protecție pentru ochi.
Posibilitatea ca fragmente din cuiele care nu au fost bătute în mod corespunzător să
intre în ochi este o amenințare pentru vedere. Protecția pentru ochi poate fi achiziționată de la orice magazin de scule. Purtați întotdeauna protecție pentru ochi în timp ce utilizați această sculă. Utilizați fie protecție pentru ochi, fie o mască cu vizibilitate largă peste ochelarii prescriși.
Angajatorii trebuie să impună întotdeauna utilizarea echipamentului de protectie a ochilor.
- Protejati-vă urechile și capul.
Când sunteti angajat în operația de a bate cuie, purtați dopuri de protecție pentru urechi și protecție pentru cap. De asemenea, în funcție de situație, asigurați-vă că persoanele din jur utilizează, de asemenea, dopuri de protecție pentru urechi și protecție pentru cap.
- Acordati atenție celor care lucrează aproape de dumneavoastră.
Ar fi foarte periculos dacă cuiele care nu au fost bătute în mod corespunzător ar lovi alte persoane. Prin urmare, acordați întotdeauna atenție siguranței persoanelor din jurul dumneavoastră atunci când utilizați această sculă. Asigurați-vă întotdeauna că corpul, mâinile sau picioarele nimânui nu sunt în apropiere de orificiul de ieșire a cuielor.
- Nu îndreptați niciodată orificiul de ieșire a cuielor înspre oameni.
Considerați întotdeauna că scula contine dispositive de fi xare.
Dacă orificiul de ieșire a cuielor este îndreptat spre oameni, pot fi cauzate accidente grave dacă descărcați
din greșeală scula. Când conectați și deconectați acumulatorul, în timpul încărcării cuielor sau al unor operații similare, asigurați-vă că orificiul de ieșire a cuielor nu este îndreptat spre nimeni (inclusiv spre dumneavoastră). Chiar și atunci când nu sunt încărcate cuie deloc, este periculos să descărcați scula în timp ce este îndreptată spre cineva, așadar nu încercați niciodată acest lucru. Fără joc zgomotos. Respectați scula ca un instrument de lucru.
- Verificati rotorul înainte de utilizare.
Asigurați-vă că rotorul funcționează corespunzător. Nu utilizați niciodată percuția pneumatică automată decât dacă rotorul funcționează în mod corespunzător, în caz contrar, percuția pneumatică automată ar putea împușca un cui în mod neașteptat. Nu umblați la rotor și nu încercați să îndepăratați rotorul, în caz contrar, rotorul devine inoperabil.

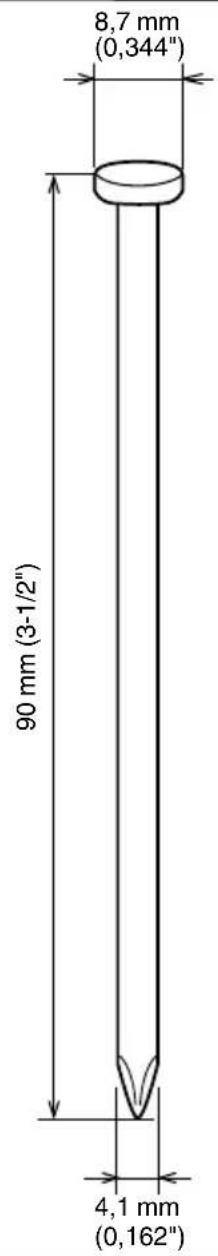

- Utilizați numai cuiele specificate.
Nu utilizați niciodată alt fel de cuie decât cele specificate și descrise în aceste instrucțiuni.
- Aveți grijă atunci când conectați acumulatorul.
Când conectați acumulatorul și încărcați cuiele, pentru a nu declanșa scula din greșeală, asigurați-vă de următoarele lucruri.
O Nu atingeti trăaciul.
Nu permiteți capului de declanșare să intre în contact cu vreo suprafață.
○ Tineți capul de declanșare în jos.
Respectați cu strictețe instrucțiunile de mai sus și asigurați-vă întotdeauna că nicio parte a corpului, mâinile sau picioarele nu sunt vreodată în fața orificiului de ieșire a cuielor.
- Nu puneti degetul pe trăgaci, din neglijență.
Nu puneți degetul pe trăgaci decât atunci când efectiv bateți cuie. Dacă transportați această sculă sau îl înmănați cuiva în timp ce degetul dumneavoastră este pe trăgaci, puteți descărca din greșeală un cui și puteți cauza astfel un accident.
- Apăsați ferm orificiul de ieșire a cuielor pe materialul care urmează a fi bătut în cuie.
Când bateți cuie, apăsați ferm orificiul de ieșire a cuielor pe materialul care urmează a fi bătut în cuie. În cazul în care orificiul nu este aplicat corect, cuiele pot ricoșa.
- Tineți mâinile și picioarele departe de capul de declanșare în timpul utilizării.
Este foarte periculos ca un cui să lovească mâinile sau picioarele din greșeală.
- Feriti-vă de reculul sculei.
Nu vă apropiati cu capul etc. de partea superioară a sculei în timpul operării. Acest lucru este periculos deoarece scula poate recula violent în cazul în care cuiul care este bătut în acel moment vine în contact cu un cui bătut anterior sau cu un nod în lemn.
- Aveți grijă atunci când bateți cuie în plăci subțiri sau în colțuri ale lemnului.
Atunci când bateți cuie în plăci subțiri, cuiele pot trece prin acestea, așa cum se poate întâmpla și în cazul în care bateți cuie în colțurile lemnului datorită devierii cuielor. În astfel de cazuri, asigurați-vă întotdeauna că nu există nicio persoană (și nici mâinile sau picioarele cuiva etc.) în spatele plăcii subțiri sau lângă lemnul pe care îl(o) veți bate în cuie.
- Operatia de a bate cuie în mod simultan pe ambele parti ale aceluiasi perete este periculoasă.
În nici un caz nu trebuie să efectuați operația de a bate cuie pe ambele părți ale unui perete în același timp. Acest lucru ar fi foarte periculos, deoarece cuiele ar putea trece prin perete și, astfel, ar cauza vătămări.
- Nu utilizati scula electrică pe schele, scări.
Scula electrică nu trebuie utilizată pentru aplicații specifi ce, de exemplu:
- atunci când mutarea de la o locatie de bătut cuie la alta implică utilizarea schelelor, a treptelor, a scărilor sau a altor construcții similare scărilor, de exemplu șipcile unui acoperiș,
– la închiderea cutiilor sau a lăzilor, -
la fixarea sistemelor de siguranță pentru transport, de exemplu la vehicule și vagoane
-
Îndepărtați toate cuiele rămase și accumulatorul din percuția pneumatică automată atunci când:
1) efectuati lucrări de întreținere și de inspecție;
2) verificați funcționarea corespunzătoare a rotorului și a trăgaciului;
3) eliminați un blocaj;
4) acesta nu este în uz;
5) părăsiți zona de lucru;
6) îl mutați într-o altă locație; și
7) îl înmânati unei alte persoane.
Nu încercați niciodată să eliminați un blocaj sau să reparați percuția pneumatică automată, decât în cazul în care ați scos acumulatorul și toate cuiele rămase din percuția pneumatică automată.
Percuția pneumatică automată nu trebuie lăsată niciodată nesupravegheată deoarece persoanele care nu sunt familiarizate cu percuția pneumatică automată o pot manipula și se pot răni.
- Când curățați scula electrică, nu utilizați benzină sau alte lichide infl amabile.
Dacă vaporii de la un lichid inflamabil intră în scula electrică, există pericolul ca scânteile produse atunci când se capsează etc. să poată cauza o explozie.
Română
-
Mediul de operare pentru acest dispozitiv este între 0°C și 40°C, așadar asigurați utilizarea în acest interval de temperatură. Este posibil ca dispozitivul să nu funcționeze sub 0°C sau peste 40°C.
-
Nu permiteți NICIODATA ca magneti (sau dispositive magnetice similare) să fie apropiati de percuția pneumatică automată, deoarece percuția pneumatică automată are un magnet în interior.
Acest lucru va provoca o defectiune sau un risc de vătămare din cauza funcționării defectuoase.
-
Oprirea unității după muncă neîntreruptă.
-
Scula electrică este prevăzută cu un circuit de protecție la temperatură pentru protecția motorului. Munca neîntreruptă poate determina creșterea temperaturii unității, activând circuitul de protecție la temperatură și oprind automat funcționarea. Dacă se întâmplă acest lucru, lăsați scula electrică să se răcească înainte de a o folosi din nou.
-
Este posibil ca acest produs să înceteze functionarea atunci când este detectată o anomalie.
-
Nu priviți sursa de lumină direct. Aceste acțiuni pot rezulta în vătămări ale ochilor.
Ştergeti orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriati obiectivul.
Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.
PRECAUTII PENTRU ACUMULATOR ŞI İNCĂRCĂTOR
- Încărcați acumulatorul întotdeauna la temperatura mediului înconjurător, de 0–40°C.
O temperatură sub 0°C va duce la supraîncălzire, acest lucru fiind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C.
Temperatura cea mai potrivită pentru încărcare este de 20–25°C.
- Nu utilizati încărcătorul în continuu.
Când s-a încheiat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui accumulator.
-
Nu permiteti pătrunderea materiilor străine în orifi ciul pentru conectarea accumulatorului.
-
Nu demontați niciodată accumulatorul sau încărcătorul.
-
Nu scurtcircuitati niciodată accumulatorul.
Scurtcircuitarea acumulatorului va produce current electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
- Nu aruncați accumulatorul în foc.
Dacă acumulatorul este ars, acesta poate exploda.
-
Utilizarea unui accumulator epuizat va deteriora încărcătorul.
-
Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic.
Nu aruncați accumulatorul consumat.
- Nu introduceți obiecte în fantele de ventilație ale încărcătorului.
Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION
Pentru prelungirea duratei de viață, acumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.
În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați declanșatorul motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.
- Atunci când accumulatorul este descărcat motorul se oprește.
În această situație încărcați imediat accumulatorul.
-
În situația suprasolicitării aparatului motorul se poate opri. În această situație, eliberați comutatorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
-
În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.
În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, îl puteți utiliza din nou.
Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.
AVERTISMENT
Pentru a împiedica apariția la accumulator a scurgerilor, generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.
- Asigurați-vă că pe accumulator nu se strânge șpan/pilitură și nici praf.
○ In timpul lucrului, asigurați-vă că pe accumulator nu cade span/pilitură și nici praf.
○ Asigurati-vă că spanul/pilitura și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
Nu depozitați un accumulator nefolosit într-un loc expus la șpan/pilitură și la praf.
Înainte de a depozita un accumulator, îndepăratați de pe acesta toate urmele de șpan/pilitură și de praf și nu depozitați acumulatorul împreună cu piese metalice (şuruburi, cuie etc.).
-
Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.
-
Nu utilizati un accumulator care pare deteriorat sau care este deformat.
-
Nu folosiți acumulatorul cu polaritatea inversată.
-
Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.
-
Nu folositi accumulatorul în alte scopuri decât cele indicate.
-
În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.
-
Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.
-
Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.
-
Nu îl folosiți în locuri în care se generează o puternică electricitate statică.
-
În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.
-
Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.
PRECAUTIE
-
În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată cum ar fi apa de la robinet și consultați imediat un medic.
În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare. -
În cazul în care lichidul se scurge pe piele sau pe haine, imediat spălați bine cu apă proaspătă curată, cum ar fi apa de la robinet.
Există posibilitatea ca acest lucru să provoace iritarea pielii.
- În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folositi acumulatorul și înapoiati-l furnizorului sau vânzătorului.
AVERTISMENT
Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acumulatorul se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.
Nu introduceți reziduuri cu proprietăți conductive, cuie sau sărme cum ar fi sărmele de oțel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul (Fig. 2).
DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION
Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.
AVERTISMENT
Notificați compania transportatoare că un pachet conține un acumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

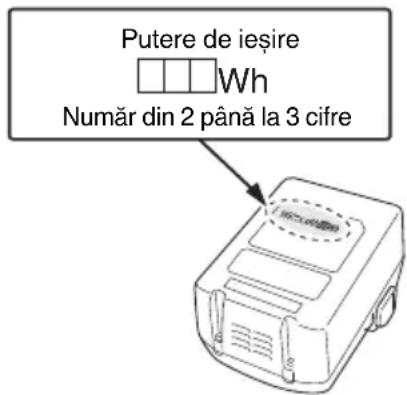

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.
| 1 | Cap de declanșare (orificiu de ieșire) |
| 2 | Rotor |
| 3 | Lumină LED |
| 4 | Trăgaci |
| 5 | Cârlig |
| 6 | Acumulator |
| 7 | Clapetă de închidere |
| 8 | Capac accumulator |
| 9 | Borne |
| 10 | Orificii de ventilație |
| 11 | Încărcător |
| 12 | Cap cui |
| 13 | Tijă cui |
| 14 | Vârf cui |
| 15 | Magnet |
| 16 | Zonă magnetizată |
| 17 | Cui |
| 18 | Unitatea de declanșare |
| 19 | Îmbinare metalică |
| 20 | Orifi ciu |
| 21 | Şurub |
| 22 | Şanț |
| 23 | Clește |
SIMBOLURI
AVERTISMENT
În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeți semnificația acestora.
 | NH18DSL: Percuție pneumatică automată cu accumulator |
 | Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. |
 | Operatorii și alte persoane din zona de lucru trebuie să poarte ochelari de protectie cu scuturi laterale. |
 | Nu îndreptați niciodată scula spre dumneavoastră sau spre alte persoane din zona de lucru. |
 | Deconectați acumulatorul |
 | Nu utilizați pe schele, scări. |
Română
 | Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană2012/19/UE referitoare la deșeurilereprezentând echipamente electrice și electronice și la implementarea acesteia înconformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei defolosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. |
 | Curent continuu |
 | Greutate(Conform Procedura EPTA 01/2014) |
| [2Y6Z] | Pornire |
| [2A04] | Oprire |
 | Avertisment |
 | Acțiune interzisă |
SPECIFICATII
- Percuție pneumatică automată cu accumulator
| Model NH18DSL | |
| Tensiune 18 V | |
| Număr de lovituri 4000 min | -1 |
| Tip de cui suportat ø1,7 – 4,1 mm (Vezi Tabelul 1)* | 1 |
| Lungimea suportată a cuiului 25 mm la 90 mm* | 1 |
| Greutate*2 | 1,3 – 1,9 kg |
| DimensiuneÎnălțime × Lungime | 135 mm × 285 mm (BSL1815) |
*1: Lemn opozant: SPF, cedru
Nu poate introduce complet un cui în materiale dure, cum ar fi cherestea de molid, MDF sau cherestea laminată.
*2: Greutate: Conform cu procedura EPTA 01/2014. In funcție de accumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (se vinde separat).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
SELECTARE CUI
Utilizați cuie cu următoarele dimensiuni pentru această percuție pneumatică automată.
Tabelul 1
| Min. Max. | |
 |  |
AVERTISMENT
- Nu utilizati cuie de oricare altă dimensiune.
Acestea pot deteriora rotorul sau pot fi împuscate în directie înclinată. - Aveți grijă la dimensiunile capului cuiului. Dimensiunea capului cuiului poate varia între mare și mică la cuiele la vrac disponibile în comert.
● Nu utilizati cuie călite.
NOTĂ
- Nu poate introduce complet un cui în materiale dure, cum ar fi cherestea de molid, MDF sau cherestea laminată.
Română
ACCESORII STANDARD
AVERTISMENT
- Alte accesorii decât cele indicate mai jos pot duce la functionare defectuoasă și vătămările care rezultă din aceasta.
① Protectie pentru ochi.....1
NOTĂ: Accesoriiile pot fi modificate fără nicio obligație din partea HiKOKI.
ACCESORII OPTIONALE (VÂNDUTE SEPARAT)
- Acumulator
○ BSL1815
- Încărcător
○ UC18YKSL (Tensiune de încărcare: 14,4 V – 18 V)
Accesoriiile optionale sunt supuse modificărilor fără notificare prealabilă.
APLICATII
○ Materiale din lemn în constructii generale, amenajări, punți din lemn, cadre și renovări
ÎNCĂRCARE
Acumulatorul și încărcătorul acestuia nu sunt furnizate împreună cu acest produs.
Pentru acumulatori reîncărcabili, încărcați în conformitate cu instrucțiunile de utilizare ale încărcătorului pe care îl utilizați. (Fig. 5)
ASAMBLARE \$I OPERARE
| Acțiune Figură Pagină | ||
| Introducerea și scoaterea acumulatorului | 3 | 2 |
| Utilizarea întrerupătorului 4 2 | ||
| Încărcare 5 3 | ||
| Verificarea operațiilor rotorului*1 | 6 | 3 |
| Împușcare prin ținerea unui cui cu magnetul*2 | 7 | 3 |
| Împușcare prin ținerea unui cui cu degetele.*3 | 8 | 3 |
| Fixarea unui cui la o îmbinare metalică*4 | 9 | 4 |
| Utilizarea cârligului*5 | 10 | 4 |
| Eliminarea unui blocaj 11 4 | ||
| Selectarea accesoriiilor — | 199 |
\*1 AVERTISMENT
○ Verificați pentru a vă asigura că rotorul alunecă ușor atunci când este acționat. Curățați zona de alunecare de pe rotor dacă acesta nu alunecă ușor.
\*2 AVERTISMENT
○ Când încărcați un cui în rotor, țineți tija cuiului în loc de vârful acestuia.
○ Când încărcați un cui în rotor, asigurați-vă că nu apasă vârful unității de declansare.
○ Când încărcați un cui în rotor, nu puneți degetele sau măinile dumneavoastră sub vârful unui cui.
\*3 AVERTISMENT
Când împușcați un cui ținându-l cu degetele, poziționați mai întăi vârful cuiului pe suprafața-țintă, iar apoi introduceti rotorul pe capul cuiului.
\*4 AVERTISMENT
○ Când împușcați un cui, asigurați-vă că vârful cuiului este în orificiul îmbinării metalice.
\*5 PRECAUTIE
Când utilizati cârligul, agătați ferm scula electrică pentru a nu cădea în mod accidental. În cazul în care scula electrică este scăpată pe jos, acest lucru poate duce la un accident.
○ Asigurați-vă că accumulatorul este îndepărtat când utilizati cârliquul.
○ Instalați ferm cârligul. Dacă nu ați instalat ferm cârligul, vă puteți vătăma în timpul utilizării.
PRECAUTIE
La împușcarea unui cui, acționați pentru o perioadă scurtă de timp și evitați lucrul continuu. În caz contrar, se poate produce o defectiune sau se poate scurge lubrifi ant.
ÎNTRETINERE ŞI VERIFICARE
PRECAUTIE
Asigurați-vă că ați îndepărtat accumulatorul din percuția pneumatică automată înainte de lucrările de întreținere și de inspecție.
AVERTISMENT
○ Deconectați accumulatorul și îndepărtați cuiul din percuția pneumatică automată atunci când:
1) efectuati lucrări de întreținere și de inspectie; și 2) eliminați un blocaj.
O Fără a conecta accumulatorul, verificați dacă rotorul se mișcă stabil prin apăsarea rotorului pe un material cum ar fi lemnul.
1. Eliminarea unui blocaj (Fig. 11)
① Indepărtați accumulatorul din percuția pneumatică automată.
② Îndepărtați cuiul blocat cu un clește.
③ In cazul unui blocaj frecvent, contactați un centru de service autorizat HiKOKI.
2. Inspectia rotorului (Fig. 6)
Curățați și lubrifiati periodic partea de alunecare a rotorului și soclul.
Verificați dacă rotorul se mișcă ușor prin apăsarea percuției pneumatice automate pe un material cum ar fi lemnul.
Când pulverile de fier sau altele similare aderă la zona magnetizată din rotor, puterea de a ține un cui cu ajutorul magnetului poate fi redusă. Curățați zona cu o cârpă sau cu bandă adezivă uneori.
De asemenea, curățați pulberea de fier de pe magnetul din exteriorul rotorului cu o cârpă sau cu bandă adezivă uneori.
Acest lucru face ușoară funcționarea rotorului.
3. Verificarea şuruburilor de montare
Verificați la intervale regulate toate şuruburile de montare și asigurați-vă că acestea sunt corect strânse. Dacă există şuruburi slăbite, strângeți-le. Dacă există şuruburi slăbite, strângeți-le imediat. În caz contrar pot apărea pericole grave.
4. Întreținerea motorului
Bobinajul motorului este inima motorului.
Fiți foarte atenți să nu deteriorați bobinajul și să nu îl expuneți la ulei sau la apă.
5. Curățarea exteriorului
Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.
6. Depozitare
Depozitați scula electrică și accumulatorul într-un loc în care temperatura este sub 40°C și nu lăsați produsul la îndemâna copiilor.
NOTĂ
Depozitarea accumulatorilor litiu-ion.
Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.
Depozitarea prelungită (3 luni sau mai mult) acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcați.
Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.
Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.
PRECAUTIE
Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.
Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori
Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).
GARANTIE
Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.
Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații
Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.
Nivelul tipic al puterii sonore ponderate A: 107 dB (A)
Nivelul tipic al presiunii sonore ponderate A: 96 dB (A) Incertitudine K : 3 dB (A).
Purtați protectie auditivă.
Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.
Valoarea emisiei de vibratii: 15,5 m/s²
Incertitudine K = 1,5 m/s ^2
Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.
Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.
AVERTISMENT
○ Vibrațiile și emisia de zgomot în timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).
NOTĂ
Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.
SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA
OPOZORILO
Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju.
