H3641DA - Ciocan HiKOKI - Manual de utilizare gratuit

Tip de produs	Ciocan demolator pe baterie (ciocan de demolare)
Marcă	HiKOKI
Model	H3641DA
Greutate (conform EPTA 01/2014)	6,3 kg (cu acumulator BSL36B18X)
Dimensiuni (aprox.)	Lungime 450 mm, înălțime 240 mm
Alimentare	Acumulator litiu-ion multi-volt (14,4–18 V)
Tip acumulator compatibil	Serii Multi-volt (BSL36A18X, BSL36B18X)
Rata de percuție la sarcină maximă	Variabilă (scăzut H sau ridicat L, fără precizarea valorii)
Nivel de putere sonoră ponderată A	102 dB(A)
Nivel de presiune acustică ponderată A	94 dB(A)
Valoarea emisiei de vibrații (dăltuire)	9,6 m/s² (incertitudine K=2,7 m/s²)
Sistem anti-vibrații	Mâner cu vibrații reduse (LVH)
Port-sculă	SDS-max
Funcții principale	Distrugere beton, canelare, tăiere bare, dăltuire
Iluminare integrată	LED frontal (oprit)
Indicator de încărcare acumulator	Panou de afișare cu 3 LED-uri
Protecție electronică	Împotriva supraîncălzirii, suprasarcinii și descărcării profunde
Încărcător compatibil	UC18YSL3 (livrat separat)
Temperatură de funcționare	-5°C până la 40°C
Întreținere	Înlocuirea unsorii la fiecare 6 luni, curățarea bornelor
Accesorii furnizate	Mâner lateral, daltă, unsare (lista pagina 214 din manual)

Întrebări frecvente - H3641DA HiKOKI

Ce acumulator să folosesc cu HiKOKI H3641DA?

Folosiți numai acumulatoare multi-volt HiKOKI din seriile BSL36A18X sau BSL36B18X. Acumulatoarele vechi (BSL3660, BSL18xx, etc.) nu sunt compatibile.

Cum schimb dalta pe ciocanul H3641DA?

Asigurați-vă că scula este oprită și acumulatorul scos. Pentru a monta o daltă SDS-max, curățați tija, ungeți-o cu grăsime, introduceți-o în port-sculă și rotiți până la blocare. Verificați trăgând de ea.

Ce fac dacă scula se oprește brusc în timpul lucrului?

Acest lucru poate fi cauzat de o suprasarcină sau supraîncălzire. Eliberați trăgaciul, scoateți acumulatorul și lăsați să se răcească 15–30 de minute. Apăsați pe selectorul ratei de percuție pentru a reporni. Verificați, de asemenea, că fantele de răcire nu sunt obstrucționate.

Care este procedura de încărcare recomandată?

Folosiți încărcătorul UC18YSL3. Conectați-l, introduceți acumulatorul (temperatură ambientală 0–40°C). Indicatorul clipește în albastru în timpul încărcării și devine verde fix când este terminată. Nu lăsați acumulatorul la încărcat mai mult de 24 h.

Cum interpretez clipirile indicatorului de acumulator?

Panoul de afișare indică capacitatea rămasă: 3 LED-uri = >75%, 2 LED-uri = 50–75%, 1 LED = 25–50%, clipire = <25% (reîncărcați). O clipire rapidă indică o temperatură ridicată sau o disfuncție.

Se poate folosi H3641DA pentru găurit?

Nu, este un ciocan demolator conceput pentru dăltuire și demolare. Nu are funcție de rotație nici mandrină pentru găurire.

Cum întrețin ciocanul după o utilizare îndelungată?

După fiecare utilizare, curățați praful de beton de pe borne și compartimentul acumulatorului cu un pistol de aer sau o cârpă uscată. Înlocuiți unsorea la fiecare 6 luni (contactați un service autorizat). Verificați strângerea șuruburilor.

Care sunt echipamentele de protecție obligatorii?

Purtați întotdeauna ochelari de protecție, protecție auditivă (nivel sonor ridicat), o mască antipraf, încălțăminte de siguranță și mănuși. Folosiți mânerul lateral furnizat pentru un control mai bun.

Ce fac dacă acumulatorul nu mai ține încărcarea?

Verificați mai întâi că bornele sunt curate. Dacă acumulatorul a fost depozitat mult timp, încărcați-l complet apoi folosiți-l normal. După 2–5 cicluri, capacitatea poate reveni. Altfel, acumulatorul este la sfârșitul vieții și trebuie înlocuit.

Cum reglez puterea de percuție?

Scula are un selector al ratei de percuție (pozițiile H și L). Apăsați pe el după ce ați instalat acumulatorul și ați eliberat trăgaciul. Motorul trebuie să fie oprit. Folosiți H pentru materiale dure și L pentru o lucrare mai fină.

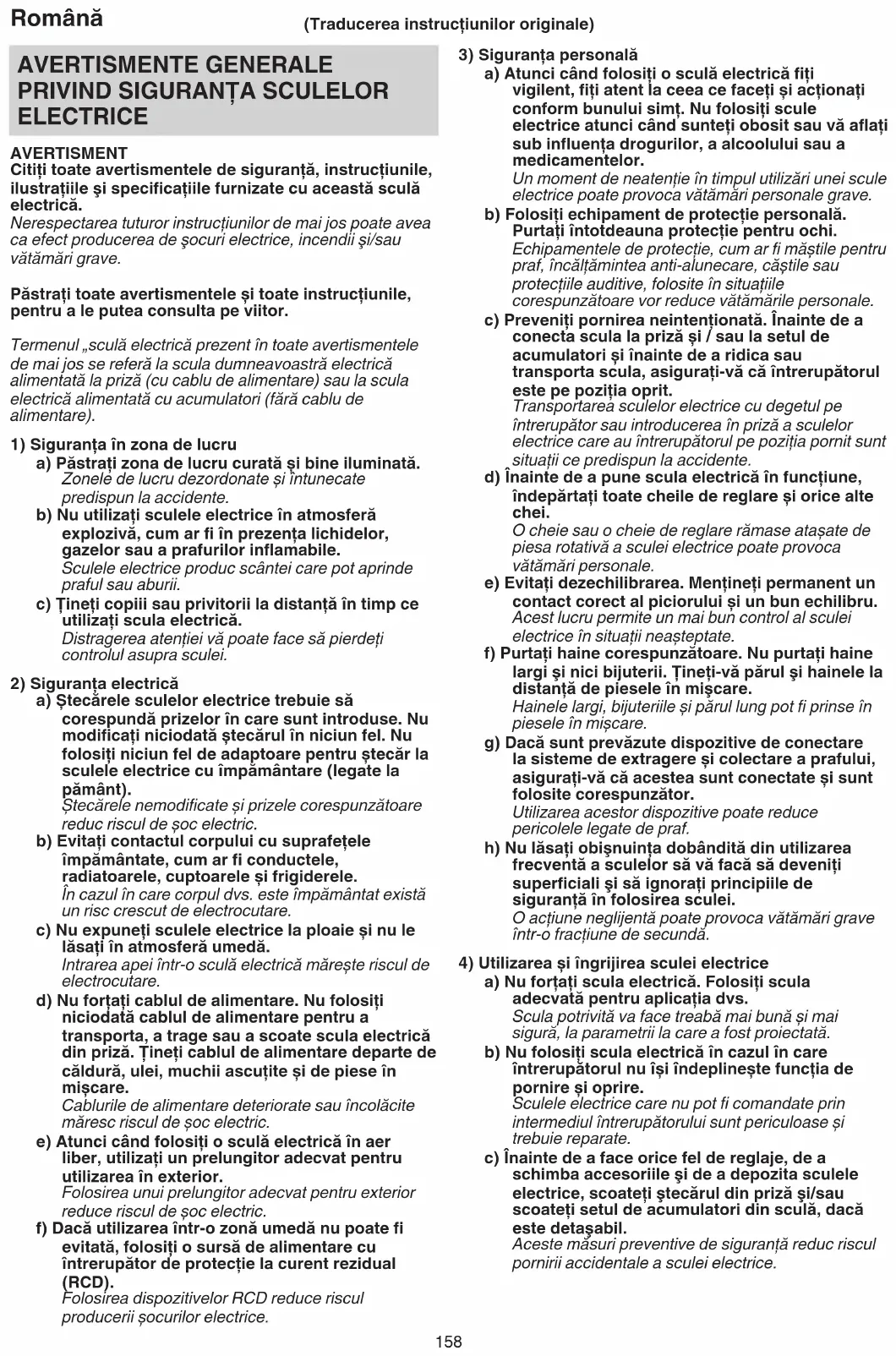

MANUAL DE UTILIZARE H3641DA HiKOKI

Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.

Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor inflamabile. Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Tineți copiii sau privitorii la distanță în timp ce utilizați scula electrică. Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificați niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de șoc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de şoc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii şocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilent, fiți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folosiți echipament de protecție personală. Purtați întotdeauna protecție pentru ochi. Echipamentele de protecție, cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile sau protecțiile auditive, folosite în situațiile corespunzătoare vor reduce vătămările personale.

c) Preveniți pornirea neintentionată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurați-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepărtați toate cheile de reglare și orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mentineți permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.

f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul și hainele la distanță de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la sisteme de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispositive poate reduce pericolele legate de praf.

h) Nu lăsați obișnuintă dobândită din utilizarea frecventă a sculelor să vă facă să deveniți superficiali și să ignorați principiile de siguranță în folosirea sculei.

O acțiune neglijentă poate provoca vătămări grave într-o fracțiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs.

Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folositi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și/sau scoateți setul de acumulatori din sculă, dacă este detaşabil.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întrețineți sculele electrice și accesoriiile. Verificați alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să influențeze funcționarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceți-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operatiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect aparitia unor situații periculoase.

h) Mențineți mânerele și suprafețele de prindere uscate, curate și ferite de ulei și unsoare.

Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlul sculei în condiții de siguranță în situații neașteptate.

5) Utilizarea și întretinerea sculelor cu acumulatori

a) încărcați numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folosiți sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de acumulatori nu este folosit, țineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate iși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

e) Nu utilizați un set de accumulatori sau o sculă care este deteriorat(ă) sau modificat(ă).

Este posibil ca accumulatorii deteriorați sau modificați să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare.

f) Nu expuneți un set de acumulatori sau o sculă la foc sau la temperaturi excessive.

Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie.

g) Respectați toate instrucțiunile de încărcare și nu încărcați setul de acumulatori sau scula în afara intervalului de temperatură specificat în instrucțiuni.

Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specificat poate deteriora acumulatorul și poate crește riscul de incendiu.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

b) Nu reparați niciodată seturile de accumulatori deteriorați.

Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizați.

PRECAUTIE

Tineți copiii și persoanele infirme la distanță. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infirme.

AVERTISMENTE DE SIGURANTĂ PRIVIND CIOCANUL DEMOLATOR CU ACUMULATOR

Instructiuni de sigurantă pentru toate operațiile

1. Purtati protecții pentru urechi. Expunerea la zgomot poate duce la pierderea auzului.

2. Folosiți mânerul / mânerele auxiliar(e), dacă au fost furnizate împreună cu scula.

Pierderea controlului poate provoca vătămări personale.

1. Apucați scula electrică de suprafețele izolate de prindere, atunci când executați o operațiune în care accesoriiul de tăiere sau de fixare poate intra în contact cu cabluri ascunse.

Accesoriiile de tăiere și de fixare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părțile metalice descoperite și pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea accumulatorului.

2. Nu demontați niciodată accumulatorul sau încărcătorul.

3. Nu scurtcircuitați niciodată accumulatorul. Scurtcircuitarea accumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

4. Nu aruncați accumulatorul în foc. Dacă accumulatorul este ars, acesta poate exploda.

5. Când se folosește această unitate în continuu, unitatea se poate supraîncălzi, ceea ce ar putea duce la deteriorarea motorului și a comutatorului. Lăsați-l fără a-l folosi aproximativ 15 minute.

6. Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

7. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncați acumulatorul consumat.

Română

1. Asigurați-vă că întrerupătorul este în poziția de ÎNCHIS. Dacă acumulatorul este instalat în timp ce comutatorul este în poziția PORNIT, scula electrică va intra în funcțiune imediat, ceea ce ar putea produce un accident grav.

2. Asigurați-vă că accumulatorul este aplicat corect. Dacă prezintă joc, ar putea cădea și produce un accident.

3. Inainte de a începe să spargeti, să ciobiți un perete, o podea sau un tavan, asigurați-vă bine că nu există elemente precum cabluri electrice, conducte sau țevi zidite în acestea.

4. Când lucrați într-o locație înaltă, fiți atenți la lucrurile și persoanele de dedesubt.

5. Nu atingeți bitul în timpul sau imediat după operare. Bitul se înfierbântă foarte tare în timpul operării și ar putea produce arsuri grave.

6. Asigurați-vă că țineți scula electrică ferm așa cum este indicat în Fig. 20 în timpul operării. Nu vă țineți de mâner în timpul lucrului. Dacă trageți de el din greșeală, dalta ar putea sări.

7. Purtați pantofi de protecție, pentru a vă proteja picioarele.

8. Purtati o mască de protecție împotriva prafului. Nu inhalați prafurile dăunătoare generate în operațiile de dăltuire. Praful poate pune în pericol sănătatea dumneavoastră și a oamenilor din jur.

9. Pentru a preveni accidentele, asigurați-vă că opriți comutatorul și scoateți acumulatorul înainte de montarea și scoaterea accesoriiilor, stocare, transportare sau când nu utilizați scula electrică.

10. Montarea sculei

○ Atunci când utilizați scule precum vârfuri, lame etc., asigurați-vă că utilizați piesele originale concepute de compania noastră.

○ Curățați portiunea cozii vârfului. Apoi ungeți portiunea cozii cu lubrifiant sau cu ulei de mașină.

O Verificați angrenarea trăgând de dalta cu vârf de taur.

1. Nu utilizati produsul dacă scula sau bornele acumulatorului (asamblarea accumulatorului) sunt deformate. Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

2. Mențineți bornele sculei electrice (suportul acumulatorului) fără șpan și praf.

O Înainte de utilizare, asigurați-vă că nu s-au colectat span și praf în zona bornelor.

O În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.

○ La întreruperea operațiunii sau după utilizare, nu lăsați scula electrică într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicații poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

1. Nu priviți sursa de lumină direct. Vă puteți vătăma ochii. Ștergeți orice urmă de murdărie sau funingine depusă pe obiectivul becului LED cu o cârpă moale, având grijă să nu zgâriați obiectivul. Zgârieturile de pe obiectivul becului LED pot duce la scăderea luminozității.

2. Utilizați întotdeauna scula și accumulatorul la temperaturi între -5°C și 40°C.

3. Încărcați întotdeauna accumulatorul la o temperatură ambientală de 0–40°C.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, accumulatorul litiu-ion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când accumulatorul este descărcat, motorul se oprește. În această situație încărcați imediat accumulatorul.

2. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.

3. In situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica apariția scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.

O În timpul lucrului, asigurați-vă că pe accumulator nu cade șpan și nici praf.

○ Asigurați-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.

O Nu depozitați un accumulator nefolosit într-un loc expus la șpan și la praf.

O Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneti unor șocuri fizice puternice.

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folosiți acumulatorul în alte scopuri decât cele indicate.

4. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetati imediat să îl mai încărcati.

5. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

6. Tineți-I departe de flacără imediat ce observați scurgeri sau mirosuri neplăcute.

7. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.

8. În cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.

9. Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. întrun loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.

10. Nu aplicați şoc puternic asupra panoului de afişaj și nu îl deteriorați. Aceasta ar putea avea consecințe nedorite.

PRECAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic. În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.
2. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.
3. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiati-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați acumulatorul cu litiu ion.

O Nu introduceti reziduuri cu proprietăți conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.
O Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

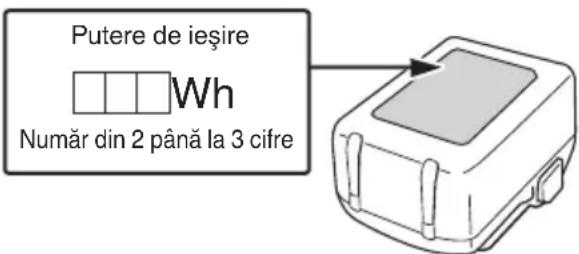

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instrucțiuni.

AVERTISMENT

Notificați compania transportatoare că un pachet conține un accumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
O Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările țării de destinație.

Putere de ieşire Wh Număr din 2 până la 3 cifre

PRECAUTII PRIVITOARE LA CONECTAREA DISPOZITIVULUI USB (UC18YSL3)

Când apare o problemă neașteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asigurați-vă întotdeauna că ați salvat o copie de siguranță a datelor de pe dispozitivul USB înainte de a folosi acest produs.

Vă rugăm să rețineți că firma noastră nu își asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute și nici pentru defectele care pot apărea la un dispozitiv conectat.

AVERTISMENT

O Înainte de utilizare, verificați cablul USB conectat pentru orice fel de defect sau deteriorare. Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere.
O În cazul în care nu utilizați produsul, acoperiți portul USB cu capacul de cauciuc. Acumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere.

NOTĂ

O Ocazional, ar putea exista o pauză în timpul reîncărcării USB.
○ Când nu se încarcă un dispozitiv USB, scoateți dispozitivul USB din încărcător. În caz contrar, se poate reduce durata de viață a accumulatorului unui dispozitiv USB și, totodată, se pot produce accidente neașteptate.
O Este posibil să nu se poată încărca unele dispozitive USB, în funcție de tipul dispozitivului.

NUMELE PĂRTILOR

Numerele din lista de mai jos corespund Fig. 1–Fig. 20.

1	$culă
2	Capac frontal
3	Prindere
4	Prindere (B)
5	Comutator blocare activată
6	Comutator declanșator
7	Mâner
8	Butonul de selectare a vitezei de impact
9	Panoul de afişaj
10	Plăcuță indicatoare
11	Acumulator
12	Mâner lateral
13	Motor
14	Capac coadă
15	Lumină LED
16	Carcasă
17	Capac cutie cilindru
18	Clapetă de închidere
19	Indicator luminos de încărcare
20	Comutator indicator de încărcare a accumulatorului
21	Indicator luminos accumulator rămas
22	Panoul de afişaj
23	Vaselină
24	Prindere
25	Suport mâner
26	Bolt

Română

27	Zona de fixare a suportului de mâner
28	Caneluri de alunecare (Produs)
29	Bornă (Produs)
30	Pistol cu aer
31	Bornă (Accumulator)
32	Caneluri de alunecare (Accumulator)
33	Capac cauciuc
34	Port USB
35	Cablu USB

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurati-vă că înțelegeti semnificația acestora.

	H3641DA: Ciocan demolator cu accumulator
LVH	Mâner vibrații scăzute
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Numai pentru țările membre UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la finalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
---	Curent continuu
V	Tensiune nominală
Bpm R	Rată impact la sarcină completă
kg	Greutate *1(Conform Procedura EPTA 01/2014)
I	Pornire
O	Oprire
	Butonul de selectare a vitezei de impact
	Lampă indicatoare
L	Viteză scăzută de impact
H	Viteză înaltă de impact

	Deconectați acumulatorul
	Avertisment
	Acțiune interzisă

*1 în funcție de accumulatorul conectat. Greutatea cea mai mare este măsurată cu BSL36B18X.

Accumulator

	Luminează;Acumulatorul este încărcat peste 75%.
	Luminează;Acumulatorul este încărcat între 50%–75%.
	Luminează;Acumulatorul este încărcat între 25%–50%.
	Luminează;Acumulatorul este încărcat mai puțin de 25%.
	Clipește;Acumulatorul este aproape descărcat.Reîncărcați acumulatorul cât mai curând posibil.
	Clipește;Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtați acumulatorul din sculă și lăsați-l să se răcească complet.
	Clipește;Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecțiuni.Problema ar putea fi acumulatorul așa că vă rugăm să contactați distribuitorul dvs.

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 214.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

UTILIZĂRI

Demolare beton, dăltuire beton, cioplire, tăiere bară. Exemple aplicatie:

Instalare de conducte și cabluri, instalare grupuri sanitare, instalare utilaje, alimentare apă și lucrări drenaj, sarcini interioare, instalații portuare și alte lucrări de construcții civile.

SPECIFICAȚII

Specificatiile acestei mașini sunt enumerate în tabelul de la pagina 214.

NOTĂ

O Acumulatoarele existente (seriile BSL3660/3626X/3626/3625/3620, BSL18xx și BSL14xx) nu pot fi utilizate cu această sculă.
○ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați acumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la priză.

Când conectați ștecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi roșu. (Vezi Tabelul 1)

1. Introduceți acumulatorul în încărcător.

Introduceți corect accumulatorul în încărcător, conform Fig. 3 (la pagina 2).

1. Încărcare

Atunci când introduceti în încărcător un accumulator, încărcarea va fi inițializată și indicatorul luminos de încărcare va clipi în culoare albastră.

Atunci când acumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1)

(1) Semnificațiile indicatorului luminos de încărcare Semnificațiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a accumulatorului.

Tabelul 1: Semnificatiile indicatorului luminos de încărcare

PORNIRE/OPRIRE la intervale de 0,5 sec. (ROŞU)	Înainte de încărcare *1
Luminează timp de 0,5 sec. la intervale de 1 sec. (ALBASTRU)	Încărcat la mai puțin de 50%
Luminează timp de 1 sec. la intervale de 0,5 sec. (ALBASTRU)	Încărcat la mai puțin de 80%
Luminează în mod continuu (ALBASTRU)	Încărcat la mai mult de 80%
Luminează în mod continuu (Sunet alarmă continuă: aproximativ 6 sec.) (VERDE)	La încărcare completă
PORNIRE/OPRIRE la intervale de 0,3 sec. (ROŞU)	Așteptare supraîncălzire *2
PORNIRE/OPRIRE la intervale de 0,1 sec. (Sunet alarmă intermitentă: aproximativ 2 sec.) (VIOLET)	Încărcarea nu se poate efectua *3

NOTĂ

*1 Dacă indicatorul luminos roșu continuă să clipească chiar și după ce încărcătorul a fost atașat, verificați dacă acumulatorul a fost întrodus complet.

*2 Acumulator supraîncălzit. Încărcare imposibilă.

Deși încărcarea va începe odată ce accumulatorul s-a răcit chiar și atunci când este lăsat pe loc, cea mai bună practică este să scoateți acumulatorul și să îl lăsați să se răcească într-un loc umbrit, bine ventilat, înainte de încărcare.

*3 Defecțiune la accumulator sau la încărcător

- Introduceti complet accumulatorul.

- Verificati pentru a vă asigura că niciun corp străin nu este lipit de suportul sau de terminalele accumulatorului. În cazul în care nu există corpuri străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceti-I la o unitate de service autorizată.

○ Când încărcătorul accumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defectiuni. După efectuarea încărcării, așteptați 5 minute până la următoarea încărcare.

(2) Referitor la temperaturile și timpul de încărcare a accumulatorului (Vezi Tabelul 2)

Tabelul 2

Model UC18YSL3
Tip de accumulator Li-ion
Tensiune de încărcare 14,4–18		V
Temperaturi la careacumulatorul poate fiereîncărcat		0°C–50°C
Timp încărcarepentru capacitateacumulator,aprox. (La 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C,BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Timp încărcarepentru capacitateacumulator de tipmulti-volt, aprox.(la 20°C)	1,5 Ah(x 2 unități)	20 min
	2,5 Ah(x 2 unități)	32 min
	4,0 Ah(x 2 unități)	52 min
Număr celule acumulator 4–10
Tensiune de încărcare pentruUSB		5 V
Curent de încărcare pentruUSB		2 A
Greutate 0,6 kg

NOTĂ

O Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

O Dacă încărcarea durează mult timp

– Încărcarea va dura mai mult la temperaturi ambientale extrem de scăzute. Încărcați acumulatorul într-un loc cald (cum ar fi în interior).

– Nu blocați orificiul de aerisire. În caz contrar, interiorul se va supraîncălzi, reducând performanța încărcătorului.

– Dacă ventilatorul de răcire nu funcționează, contactați un Centru de service autorizat HiKOKI pentru reparații.

Română

4. Deconectați stecărul de la priză.

5. Tineți ferm încărcătorul și scoateți acumulatorul. NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-I.

Cu privire la descărcarea electrică în caz de acumulatori noi etc.

Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folosiți o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2–3 ori.

Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.

(1) Reîncârcați acumulatorii înainte să se consume complet. Când simțiți că scula nu mai are putere, nu o mai folosiți și reîncârcați acumulatorul. Dacă veți continua să folosiți scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.
(2) Evitați reîncărcarea la temperaturi înalte. Un accumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de accumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietățile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcați-l după ce s-a răcit.

ASAMBLARE ŞI OPERARE

Acțiune Figură		Pagină
Scoaterea și introducerea accumulatorului	2	2
Încărcare 3 2
Indicator nivel energie rămasă în acumulator	4	2
Introducerea uneltelor SDS-max 5 3
Scoaterea uneltelor SDS-max 6 3
Stabilirea poziției de lucru a sculei 7 3
Instalarea mânerului lateral 8 3
Reglarea poziției mânerului lateral 9 4
Pornirea și oprirea 10 4
Blocare întrerupător Pornit/Oprit 11 4
Eliberați comutatorul Pornire/Oprire 12 4
Modificarea ratei de impact*1	13	5
Modalitate de utilizare a ciocanului demolator*2	14	5
Cum se utilizează lumina LED 15 5
Curățarea compartimentului de instalare a accumulatorului	16	5
Încărcarea unui dispozitiv USB de la o priză electrică	17-a 6

Acțiune Figură		Pagină
Încărcarea unui dispozitiv USB și a bateriei de la o priză electrică	17-b 6
Cum să reîncărcați dispozitivul USB	18 6
Când dispozitivul USB este complet încărcat	19	6
Selectarea accesoriiilor*3	—	215, 216

*1 Atunci când efectuați operațiuni de așchiere sau de aliniere, modificați rata de impact a sculei în funcție de sarcină, utilizând comutatorul de selectare a ratei de impact.

NOTÄ

○ Rata de impact nu poate fi reglată până când nu este instalată o baterie în scula electrică și comutatorul a fost declansat o dată.
O În timp ce motorul sculei este în funcțiune, rata de impact nu poate fi reglată prin apăsarea comutatorului de selectare a ratei de impact.

Pentru a regla rata de impact, opriți scula.

După ce motorul s-a oprit, apăsați comutatorul de selectare a ratei de impact pentru a regla rata de impact.

*2 Operați acest ciocan demolator, utilizând greutatea sa proprie. Acesta nu va da un randament mai mare dacă este apăsat sau împins cu forța contra suprafeței de prelucrat.

Tineți acest ciocan demolator cu o forță suficientă pentru a-i contracara reacțiile.

*3 Pentru informații amănunțite cu privire la fiecare sculă, contactați un centru de service autorizat de HiKOKI.

Încălzirea (Fig. 14)

Sistemul de lubrifi ere din această unitate poate necesita încălzire în zonele mai reci.

Pozitionați capătul vârfului astfel încât să facă contact cu betonul, rotiți comutatorul și efectuați operația de încălzire.

Asigurati-vă că se produce un sunet de lovire și apoi utilizati unitatea.

DESPRE FUNCTIILE DE PROTECTIE

Acest produs este prevăzut cu funcții care sunt desemnate să protejeze instrumentul însuși precum și acumulatorul. În timp ce este tras comutatorul, dacă sunt declanșate oricare dintre funcțiile de siguranță în timpul operării, lampa indicatoare va clipi după cum este descris în Tabelul 3. Când sunt declanșate oricare dintre funcțiile de siguranță, îndepărtați imediat degetul de pe comutator și urmați instrucțiunile descrise în acțiunile de corectare.

Tabelul 3

Lampa indicatoare clipește	Cauză Solutie
Clipește	Temperatura internă a crescut peste temperatura prevăzută pentru unitate. (Funcție de protectție la creșterea temperaturii)	Opriți unitatea și lăsați-o să se răcească timp de aproximativ 15 până la 30 de minute. Când temperatura scade, apăsați butonul de selectare a vitezei de impact pentru a reveni.
Clipește	Presiunea excesivă aplicată asupra sculei a determinat o suprasarcină. (Funcție de protectție la suprasarcină)	Apăsați butonul de selectare a vitezei de impact pentru a reveni. Încercați să evitați activitățile care vor aplica presiune excesivă pe unitate.
Clipește	Eroare citire semnal de la senzor. (Funcție de monitorizare a controlului)	Apăsați butonul de selectare a vitezei de impact pentru a reveni. Dacă această eroare apare continuu pot fi necesare reparații.

ÎNLOCUIREA VASELINEI

Acest Ciocan Demolator este complet etanş la aer pentru a proteja împotriva prafului.

Prin urmare, acest ciocan demolator poate fi utilizat fără lubrifiere, pe perioade îndelungate. Înlocuiți vaselina conform descrierii de mai jos.

Perioadă de înlocuire a vaselinei

După cumpărare, înlocuți vaselina la fiecare 6 luni de utilizare. Solicitați înlocuirea vaselinei la cel mai apropiat centru de service.

ÎNTRETINERE ŞI VERIFICARE

PRECAUTIE

Asigurăți-vă că ați oprit comutatorul și ați îndepărtat acumulatorul înainte de întreținere și inspectie.

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcționare și va cauza posibile defectiuni la motor, ascuțiți sau schimbați scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate șuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există șuruburi care nu sunt fixe, fixați-le imediat.

Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreținerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

4. Inspectarea bornelor (sculă și accumulator)

Verifi cati pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.

Ocazional verifi cati înainte, în timpul și după operare.

PRECAUTIE

Îndepàrtati orice span sau praf care s-ar fi putut colecta pe borne.

Nerespectarea acestei indicatii ar putea avea ca rezultat defectarea sculei.

5. Curățarea exteriorului

Când scula electrică este murdară, ștergeți-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluție de apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

6. Curățarea compartimentului de instalare a acumulatorului și a acumulatorului

După demolarea betonului, în cazul în care s-a acumulat praf de beton pe compartimentul de instalare a accumulatorului și pe accumulator, curățați praful de beton acumulat cu un pistol cu aer comprimat sau cu o cârpă uscată înainte de a utiliza scula. (Fig. 16)

De asemenea, după curățare, asigurați-vă că acumulatorul poate fi instalat și îndepărtat cu ușurință din sculă.

PRECAUTIE

Utilizând scula atunci când accumulatorul este acoperit cu praf de beton poate duce la accidente cum ar fi defectiunea accumulatorului în timpul utilizării. Mai mult decât atât, o astfel de utilizare poate provoca o avarie sau o defectiune la contactul între accumulator și borne.

7. Depozitare

Depozitați scula electrică și accumulatorul într-un loc în care temperatura este sub 40°C și nu lăsați produsul la îndemâna copiilor.

NOTĂ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați. Cu toate acestea, timpul de utilizare a accumulatorilor semnificativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Română

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modificat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 102 dB (A)

Nivelul tipic al presiunii sonore ponderate A: 94 dB (A) Incertitudine K: 3 dB (A).

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841.

Valoare dăltuire echivalentă:

Valoare emisie vibrati i ah, CHeq = 9,6 m/s 2

Incertitudine K = 2,7 m/s ^4

Valoarea totală declarată a vibrațiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta.

Acestea pot fi utilizate și ca o evaluare preliminară a expunerii.

AVERTISMENT

○ Vibrațiile și emisia de zgomot în timpul folosirii effective a sculei electrice pot diferi de valorile totale declarate, în funcție de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și
O Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

REMEDIEREA PROBLEMELOR

Dacă aparatul funcționează anormal, efectuați verificările din tabelul de mai jos. Dacă problema nu se remediază, consultați distribuitorul sau Centrul de service autorizat HiKOKI.

Simptom Cauză posibilă	Remediu
Instrumentul nu funcționează Nicio durată de alimentare rămasă în acumulator		Încărcați acumulatorul.
		Acumulatorul nu este atașat în siguranță.
		Praful de beton s-a acumulat pe bornele compartimentului de instalare a accumulatorilor, precum și pe canelurile de alunecare a acumulatorului.
Instrumentul s-a oprit brusc Instrumentul a fost supraîncărcat Eliminați cauza supraîncărcării.
			Acumulatorul sau scula s-au supraîncălzit.
Cuțite instrument-nu pot fi atașate-cad	Forma portiunii de atașare nu corespunde	Pentru tipul de mâner SDS-max, utilizați un bit cu un diametru care se încadrează în intervalul desemnat.
Betonul nu poate fi demolat ușor. Cuțitul	este uzat Ascuțiți sau înlocuiți-l cu un vârf nou.
Acumulatorul nu poate fi instalat. Încercă	area de a instala un alt acumulator decât cel specificat pentru sculă.	Vă rugăm să instalați un accumulator de tip multi-volt.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO
