Producttype	Accu-sloopboor (breekhamer)
Merk	HiKOKI
Model	H3641DA
Gewicht (volgens EPTA 01/2014)	6,3 kg (met accu BSL36B18X)
Afmetingen (ongeveer)	Lengte 450 mm, hoogte 240 mm
Voeding	Lithium-ion multi-volt accu (14,4–18 V)
Compatibel accutype	Multi-volt series (BSL36A18X, BSL36B18X)
Hamersnelheid bij volle belasting	Variabel (laag H of hoog L, zonder waarde specificatie)
A-gewogen geluidsvermogenniveau	102 dB(A)
A-gewogen geluidsdrukniveau	94 dB(A)
Trillingsemissiewaarde (beitelen)	9,6 m/s² (onzekerheid K=2,7 m/s²)
Antivibratiesysteem	Handgreep met lage trilling (LVH)
Gereedschapshouder	SDS-max
Belangrijkste functies	Beton slopen, groeven zagen, staven snijden, beitelen
Ingebouwde verlichting	LED vooraan (uitschakelbaar)
Acculadingsindicator	3-LED displaypaneel
Elektronische beveiliging	Tegen oververhitting, overbelasting en diepontlading
Compatibele lader	UC18YSL3 (apart verkrijgbaar)
Werktemperatuur	-5°C tot 40°C
Onderhoud	Vervang vet elke 6 maanden, reinig aansluitingen
Meegeleverde accessoires	Zijhandgreep, beitel, vet (zie pagina 214 van de handleiding)

Veelgestelde vragen - H3641DA HiKOKI

Welke accu gebruiken met de HiKOKI H3641DA?

Gebruik alleen multi-volt HiKOKI accu's uit de serie BSL36A18X of BSL36B18X. Oudere accu's (BSL3660, BSL18xx, etc.) zijn niet compatibel.

Hoe vervang ik de beitel op de H3641DA hamer?

Zorg dat het gereedschap uit is en de accu verwijderd. Om een SDS-max beitel te monteren, reinig de steel, smeer deze in met vet, steek hem in de gereedschapshouder en draai tot hij vergrendelt. Controleer door eraan te trekken.

Wat te doen als het gereedschap plotseling stopt tijdens het werk?

Dit kan komen door overbelasting of oververhitting. Laat de trekker los, verwijder de accu en laat 15 tot 30 minuten afkoelen. Druk op de hamersnelheidskiezer om opnieuw te starten. Controleer ook of de koelvinnen niet verstopt zijn.

Wat is de aanbevolen oplaadprocedure?

Gebruik de lader UC18YSL3. Sluit deze aan, plaats de accu (omgevingstemperatuur 0–40°C). Het lampje knippert blauw tijdens het laden en wordt groen vast als het klaar is. Laat de accu niet langer dan 24 uur laden.

Hoe moet ik het knipperen van het acculampje interpreteren?

Het displaypaneel geeft de resterende capaciteit aan: 3 LED = >75%, 2 LED = 50–75%, 1 LED = 25–50%, knipperen = <25% (opnieuw opladen). Snel knipperen duidt op een hoge temperatuur of een storing.

Kan ik de H3641DA gebruiken om te boren?

Nee, het is een sloopboor/breekhamer ontworpen voor beitelen en slopen. Het heeft geen rotatiefunctie of boorkop voor boren.

Hoe onderhoud ik de hamer na langdurig gebruik?

Reinig na elk gebruik betonstof van de aansluitingen en het accucompartiment met een luchtpistool of droge doek. Vervang het vet elke 6 maanden (neem contact op met een erkende servicedienst). Controleer of de schroeven goed vastzitten.

Wat zijn de verplichte veiligheidsuitrustingen?

Draag altijd veiligheidsbril, gehoorbescherming (hoog geluidsniveau), een stofmasker, veiligheidsschoenen en handschoenen. Gebruik de meegeleverde zijhandgreep voor betere controle.

Wat te doen als de accu geen lading meer vasthoudt?

Controleer eerst of de aansluitingen schoon zijn. Als de accu lang is opgeslagen, laad hem dan volledig op en gebruik hem normaal. Na 2 tot 5 cycli kan de capaciteit terugkeren. Zo niet, dan is de accu aan het einde van zijn levensduur en moet worden vervangen.

Hoe stel ik de hamersnelheid in?

Het gereedschap heeft een hamersnelheidskiezer (standen H en L). Druk erop nadat u de accu hebt geplaatst en de trekker hebt losgelaten. De motor moet stilstaan. Gebruik H voor harde materialen en L voor fijner werk.

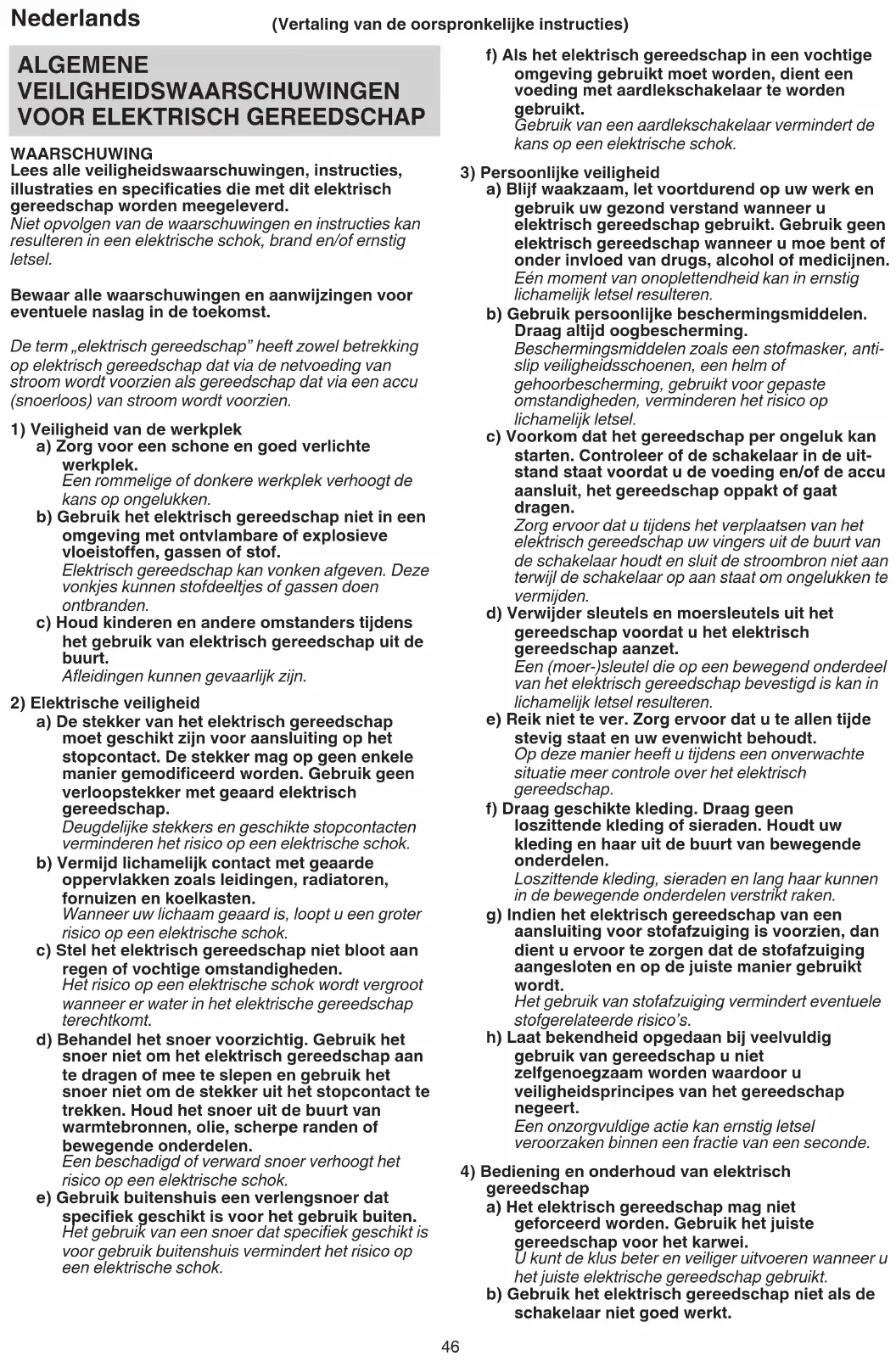

GEBRUIKSAANWIJZING H3641DA HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap“ heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.
Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.
Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti- slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.
Ü kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecificeerd.

Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifiek daarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand veroorzaken.

c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt.

f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

b) Probeer beschadigde accu's nooit te repareren.

Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

Veiligheidsinstructies voor alle verrichtingen

1. Draag gehoorbescherming.

Blootstelling aan te hard geluid kan leiden tot gehoorbeschadiging.

1. Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd.

Verlies van controle kan leiden tot persoonlijk letsel.

1. Houd het electrisch gereedschap vast bij de geïsoleerde grijpvlakken wanneer u werk uitvoert waarbij het snijdgereedschap in contact kan komen met verborgen bedrading.

Snijdgereedschap dat met een draad die „onder spanning staat” in contact komt, kan blootgestelde metalen delen van het electrisch gereedschap „onder spanning” zetten en de gebruiker een electrische schok toebrengen.

AANVULLENDE

1. Voorkom dat stof of vuil in de aansluitopening van de accu terecht komt.

2. Demonteer de accu of acculader niet.

Nederlands

1. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

2. Gooi de accu niet in het vuur. Een brandende accu kan ontploffen.

3. Als u het apparaat kontinu gebruikt, kan het gebeuren dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat 15 minuten ongebruikt liggen.

4. Steek nooit voorwerpen in de ventilatie-openingen van de acculader. Als er voorwerpen of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of schade aan de acculader.

5. Breng de accu naar de winkel waar deze gekocht werd, nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet zomaar weg.

6. Zorg ervoor dat de stroomschakelaar uit (OFF) staat. Als de batterij geïnstalleerd is met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

7. Zorg ervoor dat de accu goed geïnstalleerd is. Als de accu niet goed genoeg vast zit, kan hij los komen en een ongeluk veroorzaken.

8. Voor u begint met breken, kerven in een wand, vloer of plafond, moet u zeer goed controleren dat er zich geen elektriciteitskabels, leidingen of buizen bevinden.

9. Let goed op dingen en mensen beneden wanneer op een hoogte moet werken.

10. Raak de punt van het gereedschap niet aan tijdens of onmiddellijk na gebruik. Dit onderdeel wordt zeer heet in gebruik en kan ernstige brandwonden veroorzaken.

11. Houd het elektrisch gereedschap goed vast zoals getoond in Afb. 20 terwijl u ermee aan het werk bent. Niet bij de handgreep vasthouden tijdens werkzaamheden. Als u er per ongeluk aan trekt, kan de puntboor eruit springen.

12. Draag veiligheidsschoenen om uw voeten te beschermen.

13. Draag een stofmasker. Inhaleer de schadelijk stoffen die worden gegenereerd door beitelen niet in. Het stof kan uw gezondheid en die van omstanders schaden.

14. Zet de schakelaar uit en verwijder de batterij vooraleer u accessoires monteert en verwijdert, opbergt, draagt of wanneer u het elektrisch gereedschap niet gebruikt om ongelukken te voorkomen.

15. Het gereedschap monteren

○ Bij gebruik van gereedschappen zoals puntboren, snijders, enz., moet u ervoor zorgen dat u de originele onderdelen van ons bedrijf gebruikt.

○ Maak de schacht van de puntboor schoon. Smeer de schacht vervolgens in met vet of machineolie.

○ Controleer of de puntboor goed vastzit door eraan te trekken.

1. Gebruik het product niet als het gereedschap of de accupolen (batterijhouder) vervormd zijn. Het installeren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

2. Houd de accuaansluitingen van het elektrisch gereedschap (accuhouder) vrij van spaanders en stof.

○ Controleer vóór gebruik of er geen spaanders en stof zijn opgehoopt in het gebied van de aansluitingen.

○ Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik.

○ Wanneer het gebruik wordt onderbroken of na gebruik, moet u het elektrisch gereedschap niet op een plaats achterlaten waar het kan worden blootgesteld aan vallende spaanders of stof. Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

1. Kijk niet direct in het licht van het lampje. Dit zou oogletsel kunnen veroorzaken. Verwijder met een zachte doek alle vuil of vervuiling vastgehecht aan de lens van de LED-lamp, waarbij u erop let dat u geen krassen op de lens maakt. Krassen op de lens van de LED-lamp kan resulteren in verminderde helderheid.

2. Gebruik het gereedschap en de accu altijd bij temperaturen tussen -5°C en 40°C.

3. Laad de accu altijd op bij een omgevingstemperatuur van 0–40°C.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd.

In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is. De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.

○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen.

○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen.

O Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld.

○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

1. Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

2. Gebruik geen zichtbare beschadigde of vervormde accu.

3. Gebruik de accu niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.

4. Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifieke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

5. Zorg ervoor dat de accu niet te heet wordt of onder te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.
6. Houd de accu onmiddellijk uit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.
7. Gebruik de accu niet op een plek waar een grote statische elektriciteit wordt opgewekt.
8. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.
9. Dompel de batterij niet onder of laat geen vloeistoffen erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.
10. Stel het beeldscherm niet bloot aan harde stoten en breek het niet. Dit kan defecten veroorzaken.

LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanneer de vloeistof op uw huid of kleding lekt, moet u ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.
3. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

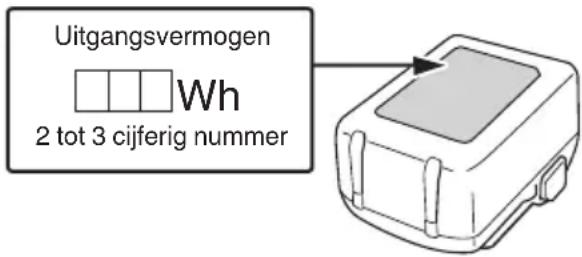

Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan. Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen.

O Plaats geen geleidende stoffen, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.

○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

○ Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassificatie en vereisen speciale procedures.

○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Uitgangsvermögen Wh 2 tot 3 cijferig nummer

VOORZORGSMAATREGELEN AANSLUITING USB-APPARAAT (UC18YSL3)

Wanneer een onverwacht probleem optreedt, kunnen de gegevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er altijd voor dat er een back-up wordt gemaakt van gegevens op het USB-apparaat voor gebruik met dit apparaat. Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloren zijn, noch voor schade dat zich voor kan doen aan een aangesloten apparaat.

WAARSCHUWING

○ Voor gebruik, controleer de verbonden USB kabel voor enige defecten of beschadigingen. Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan.
○ Wanneer het product niet wordt gebruikt, bedek de USB poort dan met de rubberen bedekking. Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken.

OPMERKING

O Er kan een soms een pauze zijn gedurende het opladen van de USB.
○ Wanneer een USB apparaat niet wordt opgeladen, verwijder het USB apparaat van de oplader. Doet u dit niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachte ongelukken als gevolg hebben.
O Het kan zijn dat sommige USB-apparaten niet kunnen worden opgeladen, afhankelijk van het type apparaat.

NAMEN VAN ONDERDELEN

De nummers in de onderstaande lijst komen overeen met Afb. 1-Afb. 20.

1	Gereedschap
2	Voorste kap
3	Greep
4	Greep (B)
5	Aan-vergrendelschakelaar
6	Trekschakelaar
7	Handgreep
8	Rotatiesnelheidkeuzeschakelaar
9	Beeldscherm
10	Naamplaatje

Nederlands

11	Accu
12	Zijhandgreep
13	Motor
14	Deksel onderste deel
15	LED-lamp
16	Behuizing
17	Cilinderafdekking van behuizing
18	Vergrendeling
19	Laadcontrolelampje
20	Indicatieschakelaar resterende acculading
21	Indicatielampje resterende acculading
22	Beeldscherm
23	Vet
24	Greep
25	Handgreephouder
26	Bout
27	Bevestigingsgebied handgreephouder
28	Schuifgroeven (product)
29	Glijgroeven (product)
30	Persluchtspuit
31	Glijgroeven (accu)
32	Schuifgroeven (accu)
33	Rubber afdekking
34	USB-poort
35	USB-kabel

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	H3641DA: Accu Breekhamer
	Lage Vibratiehandvat
	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.

	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
	Gelijkstroom
V	Opgegeven voltage
Bpm A	Antal slagen bij volle belasting
	Gewicht *1(Volgens EPTA-procedure 01/2014)
	AAN zetten
	UIT zetten
	Rotatiesnelheidkeuzeschakelaar
	Displaylampje
L	Lage rotatiesnelheid
H	Hoge rotatiesnelheid
	Koppel de batterij los
	Waarschuwing
	Verboden handeling

*1 Afhankelijk van de geplaatste accu. Het zwaarste gewicht wordt gemeten met BSL36B18X.

Accu

2HK8]	LED-lampjes;De resterende accucapaciteit is meer dan 75%.
	LED-lampjes;De resterende accucapaciteit is 50–75%.
	LED-lampjes;De resterende accucapaciteit is 25–50%.
	LED-lampjes;De resterende accucapaciteit is minder dan 25%.
	Knippert;De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk opnieuw op.
	Knippert;Uitgangsvermogen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en laat de accu volledig afkoelen.Knippert;Uitgangsvermogen onderbroken vanwege storing of uitval. De accu kan de oorzaak van het probleem zijn, dus neemt u contact op met uw dealer.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 214.

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

Slopen van beton, afbikken van beton, groeven maken, doorbreken van balken.

Toepassingsvoorbeelden: Installeren van leidingen en bedrading, installeren van sanitair, installeren van machines, aanleggen van watertoevoer en -afvoer, werkzaamheden binnenshuis, werkzaamheden bij de aanleg van havenfaciliteiten en bij allerlei andere werkzaamheden in de bouw.

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 214.

OPMERKING

○ Bestaande accu's (BSL3660/3626X/3626/3625/3620, BSL18xx- en BSL14xx-serie) kunnen niet met dit gereedschap worden gebruikt.

○ Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer'van de acculader aan op het stopcontact. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het controlelampje van het laden rood knipperen. (Zie Tabel 1)

2. Steek de batterij in de acculader. Steek de accu stevig in de acculader zoals u kunt zien op Afb. 3 (op bladzijde 2).

3. Opladen Wanneer er een accu in de acculader wordt geplaatst, zal het opladen beginnen en zal het oplaadindicatorlampje blauw knipperen. Wanneer de accu volledig is opgeladen, zal het laadindicatielampje groen oplichten. (Zie Tabel 1)

(1) Aanduiding van het laadindicatielampje De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.

Tabel 1: Aanduidingen van het laadindicatielampje

AAN/UIT met intervallen van 0,5 sec. (ROOD)

Voor het opladen *1

Brandt gedurende 0,5 sec. met intervallen van 1 sec. (BLAUW)	Opgeladen tot minder dan 50%
Brandt gedurende 1 sec. met intervallen van 0,5 sec. (BLAUW)	Opgeladen tot minder dan 80%
Blijft branden (BLAUW)	Opgeladen tot meer dan 80%
Blijft branden (Continu zoemergeluid: ongeveer 6 sec.) (GROEN)	Opladen voltooid
AAN/UIT met intervallen van 0,3 sec. (ROOD)	Oververhitting standby *2
AAN/UIT met intervallen van 0,1 sec. (Intermitterend zoemergeluid: ongeveer 2 sec.) (PAARS)	Opladen onmogelijk *3

OPMERKING

*1 Als het rode lampje zelfs na het bevestigen van de oplader blijft knipperen, controleer dan of de accu goed is geplaatst.

*2 De accu is oververhit. De accu kan niet opgeladen worden. Hoewel het opladen begint zodra de accu is afgekoeld, zelfs wanneer deze op zijn plaats wordt gelaten, is de beste werkwijze om de accu te verwijderen en deze te laten afkoelen in een schaduwrijke, goed geventileerde locatie voor het opladen.

*3 Er is iets mis met de accu of met de acculader – Plaats de accu goed in de lader.

- Controleer of er geen vreemd materiaal aan de accuhouder of de aansluitingen vastzit. Is er geen sprake van vuil, dan is mogelijk de accu of acculader defect. Breng deze dan naar een officieel servicecentrum.

○ Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt. Wacht daarom 5 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.

(2) Over de temperatuur en de oplaadtijd van de accu (Zie Tabel 2)

Tabel 2

Model UC18YSL3
Type accu Li-ion
Oplaadspanning 14,4–18 V
Geschikte temperatuur voor het opladen		0°C–50°C
Oplaadtijd voor accucapaciteit ca. (bij 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min

Nederlands

Oplaadtijd voor accucapaciteit ca. (bij 20°C)	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
Oplaadtijd voor multi-volt-accucapaciteit ca. (bij 20 °C)	1,5 Ah(×2 eenheid)	20 min
	2,5 Ah(×2 eenheid)	32 min
	4,0 Ah(×2 eenheid)	52 min
Aantal accucellen 4–10
Oplaadspanning voor USB 5 V
Laadstroom voor USB 2 A
Gewicht 0,6 kg

OPMERKING

○ De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

○ Als het opladen lang duurt

- Het opladen duurt langer bij extreem lage omgevingstemperaturen. Laad de accu op een warme plaats op (zoals binnenshuis).

- Blokkeer de luchtuitlaat niet. Anders kan het interieur oververhit raken, waardoor de prestaties van de oplader afnemen.

- Als de koelventilator niet werkt, neem dan contact op met een erkend HiKOKI-servicecentrum voor reparatie.

1. Haal de stekker van het netsnoer van de acculader uit het stopcontact.

2. Houd de acculader stevig vast en trek de accu eruit.

OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreffende elektrisch ontladen in het geval van nieuwe batterijen, enz.

Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2–3 keer op te laden.

De gebruiksduur van de batterijen verlengen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen.
(2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie

verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld.

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	2	2
Opladen 3 2
Indicator resterende acculading 4 2
Plaatsen van SDD-max gereedschappen	5	3
Verwijderen van SDS-max gereedschappen	6	3
Werkpositie van gereedschap bepalen 7	3
De zijhandgreep bevestigen 8 3
Aanpassen van de zijgreeppositie 9 4
In- en uitschakelen 10 4
De aan/uit-schakelaar vergrendelen 11 4
De aan/uit-schakelaar ontgrendelen 12 4
Rotatiesnelheidswijziging*1	13	5
Gebruiken van de hakhamer*2	14	5
Het led-lampje gebruiken	15 5
Het schoonmaken van het batterij-installatiecompartiment	16	5
Een USB-apparaat opladen vanuit een stopcontact	17-a	6
Een USB-apparaat en accu opladen via een stopcontact	17-b	6
Het opladen van een USB-apparaat 18 6
Wanneer het opladen van het USB-apparaat is voltooid	19	6
Selecteren van accessoires*3	—	215, 216

*1 Wanneer u verspanende of uitlijnende bewerkingen uitvoert, wijzigt u de rotatiesnelheid van het gereedschap in overeenstemming met de taak met behulp van de keuzeschakelaar voor de rotatiesnelheid.

OPMERKING

○ De rotatiesnelheid kan niet worden aangepast totdat er een accu in het elektrisch gereedschap is geplaatst en de schakelaar eenmaal is geactiveerd.

○ Terwijl de motor van het gereedschap draait, kan de rotatiesnelheid niet worden aangepast door op de keuzeschakelaar voor de rotatiesnelheid te drukken. Schakel het gereedschap uit om de rotatiesnelheid aan te passen. Zodra de motor is gestopt, druk op de keuzeschakelaar voor de rotatiesnelheid om deze aan te passen.

*2 Gebruik deze hakhamer door gebruik te maken van het eigen gewicht van de machine. De prestaties zullen niet beter worden als er op de machine gedrukt wordt of als de machine met kracht tegen het werkoppervlak wordt geduwd.

Houd deze hakhamer vast met voldoende kracht om de reactie van de machine op te vangen.

*3 Voor meer informatie over elk gereedschap, neemt u contact op met een erkend HiKOKI Servicecentrum.

Opwarmen (Afb. 14)

Het smeringsysteem van dit gereedschap moet onder koude omstandigheden eerst opwarmen.

Plaats het uiteinde van het boorstuk eerst tegen het beton, schakel het gereedschap in en laat het systeem opwarmen. Kontroleer dat u een "slag" hoort en gebruik dan het gereedschap.

OVER DE BESCHERMINGSFUNCTIES

Dit product is voorzien van functies die ontworpen zijn om zowel het gereedschap zelf als de accu te beschermen. Terwijl de schakelaar is uitgetrokken, zal als een van de beschermende functies gactiveerd wordt tijdens gebruik het LED-lampje knipperen zoals beschreven in Tabel 3. Verwijder, wanneer een van de veiligheidsfuncties gactiveerd wordt, uw vinger van de schakelaar en volg de onder corrigerende maatregelen beschreven instructies.

Tabel 3

Displaylampje knippert	Oorzaak Oplossing
Knipperen	Interne temperatuur is gestegen voorbij de gespecificeerde temperatuur van het apparaat.(Beschermingsfunctie temperatuurtoename)	Schakel het apparaat uit en laat het afkoelen gedurende ongeveer 15 tot 30 minuten.Wanneer de temperatuur daalt, druk dan op de rotatiesnelheid keuzeschakelaar om te herstellen.
Knipperen	Overmatige druk uitgeoefend op het gereedschap heeft geresulteerd in een overbelasting.(Overbelasting beschermingsfunctie)	Druk op de rotatiesnelheid keuzeschakelaar om te herstellen. Probeer taken te vermijden die overmatige druk op het apparaat uitoefenen.
Knipperen	Leesfout sensorsignaal.(Bediening bewakingsfunctie)	Druk op de rotatiesnelheid keuzeschakelaar om te herstellen. Reparatie is mogelijk vereist als deze fout blijft optreden.

VERVANGEN VAN DE SMERING

De constructie van deze hakhamer is luchtdicht, zodat de sloophamer beschermd is tegen stof.

Daarom kan deze hakhamer lange tijd worden gebruikt zonder verdere smering. Vervang de smering zoals hieronder wordt beschreven.

Periode voor het vervangen van de smering

Vervang na de aankoop de smering na elke 6 maanden gebruik. Vraag uw dichtstbijzijnde erkende servicecentrum om de smering te vervangen.

ONDERHOUD EN INSPECTIE

LET OP

Zorg ervoor dat de schakelaar uitgeschakeld is en de batterij verwijderd voor onderhoud en inspectie.

1. Inspectie van het gereedschap

Omdat gebruik van een botte boor de prestaties verslechtert en kan leiden tot storingen aan de motor, moet u de boor slijpen of vervangen zodra u merkt dat deze versleten is.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit.

LET OP

Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen.

Als u dit niet doet, kan dit leiden tot een storing.

5. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoffen zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

6. Het reinigen van het accu-installatiecompartiment en de accu

Als er zich na het slopen van beton betonstof heeft opgehoopt op het accu-installatiecompartiment en de accu, reinigt u het opgehoopte betonstof met een persluchtspuit of een droge doek voordat u het gereedschap gebruikt. (Afb. 16)

Zorg er na het reinigen ook voor dat de accu kan worden geïnstalleerd en eenvoudig uit het gereedschap kan worden verwijderd.

LET OP

Gebruik maken van het gereedschap wanneer de accu is bedekt met betonstof kan leiden tot ongevallen zoals het vallen van de accu tijdens gebruik.

Bovendien kan dergelijk gebruik een storing of defect van het contact tussen de accu en de terminals veroorzaken.

7. Opbergen

Bewaar het elektrisch gereedschap en de accu op een plaats waar de temperatuur lager is dan 40°C en buiten het bereik van kinderen is.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaffen.

Nederlands

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onze voorgeschreven originele accu's. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 102 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 94 dB (A) Onzekerheid K: 3 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Gelijkwaardige waarde voor beitelen:

Trillingsemissiewaarde ah, CHeq = 9,6 m/s

Onzekerheid K = 2,7 m/s ^4

2

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

○ De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt; en
○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

Probleem Mogelijke oorzaak Oplossing
Het gereedschap doet het niet Geen resterend vermogen van de batterij		Laad de batterij op.
		De batterij is niet goed aangesloten Druk de batterij naar binnen tot u een klik hoort
		Betonstof heeft zich opgehoopt op de aansluitingen van het accuvak en de glijgroeven van de accu.	Verwijder het opgehoopte betonstof met een luchtpistool of een droge doek.
Het gereedschap stopt plotseling Het gereedschap was overbelast Verwijder de overbelasting.		oorzaak van de overbelasting.
		De batterij of het gereedschap is oververhit.	Laat het gereedschap en de batterij door en door afkoelen.

Probleem Mogelijke oorzaak Oplossing
Boorbeitel-kan niet vastgemaakt worden-valt eraf	De vorm van het bevestigingsgedeelte komt niet overeen	Gebruik voor het schachttype SDS-max een stuk met een diameter binnen het opgegeven bereik.
Beton kunnen niet makkelijk gesloopt worden.	De bit is versleten Slijp of vervang deze door een nieuwe bit.
De accu kan niet worden geïnstalleerd.	Proberen om een andere dan de voor het gereedschap voorgeschreven accu te plaatsen.	Installeer alstublieft een multivolt accu.
