BRUKSANVISNING H3641DA HiKOKI

5. Rengöring av utsidan

4. Undlad at anvende batteriet til andre formål end dem,

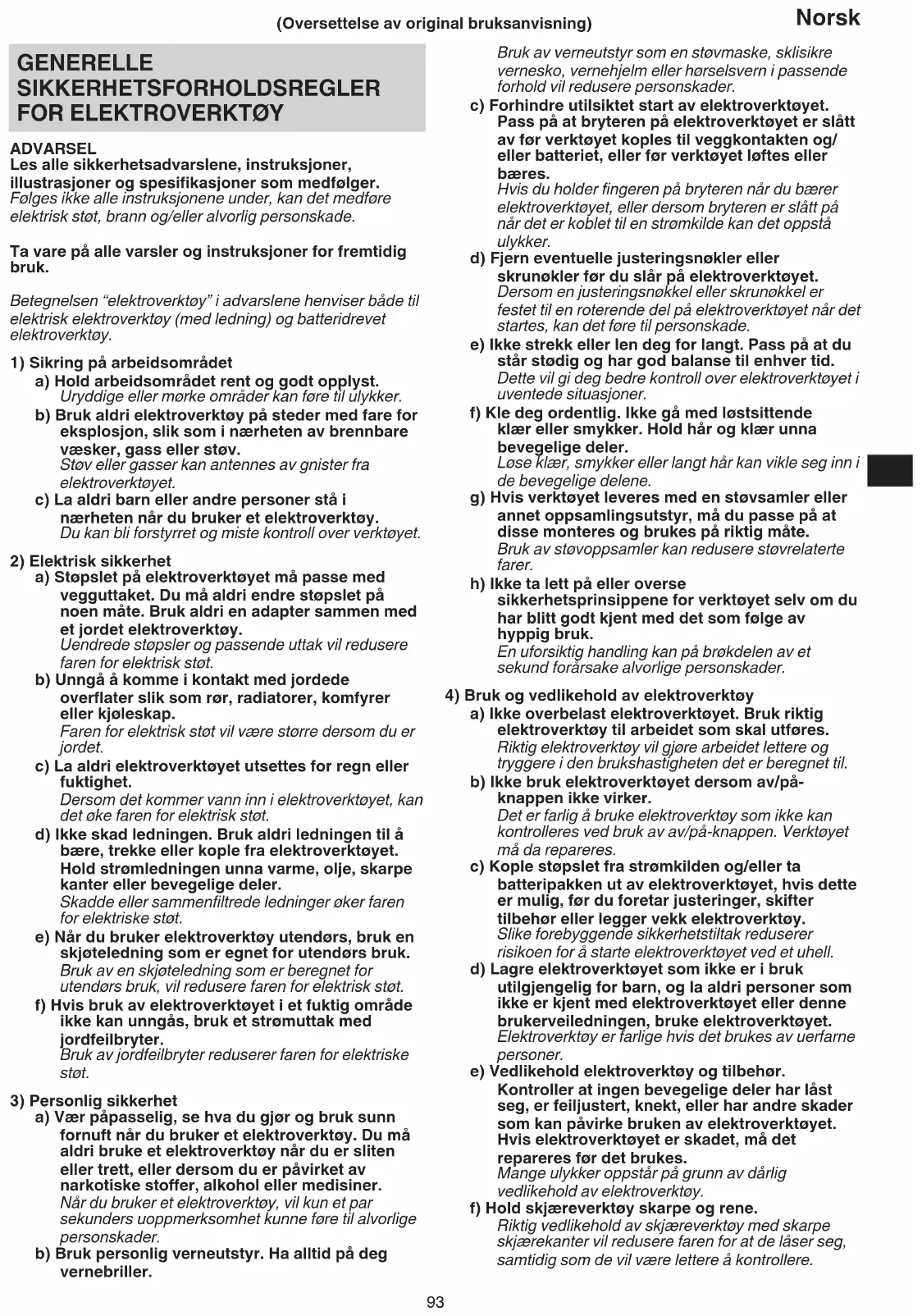

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfiltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/ eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUNorsk

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. h) Hold håndtak og gripeflater tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifisert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår. e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade. f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur. Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon. g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. BATTERIDREVET MEISELHAMMER SIKKERHETSADVARSLER Sikkerhetsinstruksjoner for alle handlinger

1. Bruk hørselsvern.

Støyeksponeringen kan føre til tap av hørsel.

3. Hold elektrovertøyet i isolerte gripeflater når du

utfører handlinger hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Skjæretilbehør som kommer i kontakt med en strømførende ledning kan gjøre utsatte metalldeler av elektroverktøyet strømførende, og kan gi brukeren et elektrisk støt. FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

5. Når denne enheten brukes kontinuerlig kan det skje at

den overopphetes og dermed forårsaker skader på motor og bryter. La maskinen hvile i ca. 15minutter før den tas i bruk igjen.

6. Ikke plasser gjenstander i laderens

ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

7. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

8. Sørg for at strømbryteren står på AV. Dersom batteriet

er installert mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

10. Før du begynner å bryte, hugge i vegger, gulv eller tak,

må du være helt sikker på at gjenstander som strømkabler, ledninger eller rør ikke er innenfor det aktuelle området.

11. Vær oppmerksom på gjenstander og personer under

deg når du jobber i store høyder.

12. Ikke ta på hardmetallskjæret ved eller like etter bruk.

Hardmetallskjæret blir svært varmt under bruk og kan gi alvorlige brannskader.

13. Sørg for å holde fast Ekstra kraft verktøyet som vist i

Fig.20 under bruk. Ikke hold i håndtaket under arbeid. Hvis du trekker den ved en feil, kan kulepunktet hoppe av.

14. Bruk vernesko for å beskytte føttene.

15. Bruk en støvmaske.

Du må ikke inhalere skadelig støv som er generert i meislingsdrift. Støvet kan være en fare for din og tilskuernes helse.

16. For å forhindre ulykker må du sørge for å slå av bryteren

og trekke ut batteriet før du monterer og fjerner tilbehør, lagrer, bærer eller ikke bruker elektroverktøyet.

17. Montere verktøyet

○ Når du bruker verktøy som kulepunkter, boringsbiter osv., må du sørge for at du bruker de ekte delene som er laget av vårt selskap. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUNorsk

○ Rengjør sjaktdelen av kulepunktet. Smør deretter sjaktdelen med smøringen eller maskinoljen. ○ Kontroller låsingen ved å trekke i kulepunktet.

18. Ikke bruk produktet hvis verktøyet eller

batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.

19. Hold elektroverktøyets terminaler (batterifeste) fri for

spon og støv. ○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene. ○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet. ○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate elektroverktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

21. Bruk alltid verktøyet og batteriet ved temperaturer

mellom -5°C og 40°C.

ION BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseffekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieffekt løper ut, stanser

motoren. Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet til et annet formål enn de som er

5. Hvis batteriladingen blir mislykket selv når den angitte

ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

6. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

7. Holdes unna flammer umiddelbart når ekkel lukt eller

9. Hvis det oppstår batterilekkasje, ekkel lukt, varme

genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

10. Ikke senk batteriet ned i væsker eller la noen væsker

flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

11. Ikke utsett skjermpanelet for kraftige støt eller ødelegg

kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær,

vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du finner rust, ekkel lukt, overoppheting,

misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

ENHETSTILKOBLING (UC18YSL3) Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet. Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet. ADVARSEL ○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader. Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning. ○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet. Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning. MERK ○ Det kan oppstå en sporadisk pause under USB opplading. ○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen. Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker. ○ Det er kanskje ikke mulig å lade opp noen USB- enheter, avhengig av type eller enhet.

Tallene i listen nedenfor samsvarer med Fig.1–Fig.20. 1 Verktøy 2 Fronthylse 3 Grep 4 Grep (B) 5 Låsbryter 6 Bryterknapp 7 Håndtak 8 Bryter for valg av slagtall 9 Skjermpanel 10 Navneplate 11 Batteri 12 Sidehåndtak 13 Motor 14 Bakdeksel 15 LED-lys 16 Hylster 17 Sylinderhusets deksel 18 Lås 19 Ladeindikatorlampe 20 Indikatorbryter for gjenværende batteri 21 Indikatorlampe for gjenværende batterikapasitet 22 Skjermpanel 23 Smøremiddel 24 Grep 25 Håndtakholder 26 Bolt 27 Festeområde for håndtakholder 28 Skyvespor (Produkt) 29 Terminal (produkt) 30 Blåsepistol 31 Terminal (batteri) 32 Skyvespor (Batteri) 33 Gummideksel 34 USB-port 35 USB-kabel SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk. H3641DA: Batteridrevet meiselhammer Lavt vibrasjonshåndtak For å minske faren for skade må brukeren lese instruksjonsboken. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. Likestrøm

Slå AV Bryter for valg av slagtall Displaylampe

Høyt slagtall Koble fra batteriet Advarsel Utilrådelig betjeningsmåte *1 Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL36B18X. Batteri Lys; Batteriets gjenværende kapasitet er over 75%. Lys; Batteriets gjenværende kapasitet er 50%–75%. Lys; Batteriets gjenværende kapasitet er 25%–50%. Lys; Batteriets gjenværende kapasitet er mindre enn 25%. Blinker; Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig. Blinker; Utmating stoppet på grunn av høy temperatur. Fjern batteriet fra verktøyet og la det bli helt avkjølt. Blinker; Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 214. Standard tilbehør kan endres uten varsel. BRUKSOMRÅDER Rivning av betong, meisling av betong, rilleskjæring, stavskjæring. Anvendelseseksempler: Innlegging av rør og kabler, installasjon av sanitæranlegg, maskininstallasjon, vannforsyning og dreneringsarbeid, interiørjobber, havneanlegg og andre tekniske oppgaver. SPESIFIKASJONER Spesifikasjonene til dette elektroverktøyet er oppført i tabellen på side 214. MERK ○ Eksisterende batterier (BSL3660/3626X/ 3626/3625/3620, BSL18xx og BSL14xx-serien) kan ikke brukes med dette verktøyet. ○ På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor. <UC18YSL3>

MERK *1 Hvis den røde lampen fortsetter å blinke selv etter at laderen er montert, må du kontrollere at batteriet er satt helt inn. *2 Batteriet overopphetet. Kan ikke lade. Selv om lading vil starte så snart batteriet er avkjølt, selv når det er på plass, er beste praksis å fjerne batteriet og la det bli avkjølt på et skyggelagt, godt ventilert sted før lading. *3 Feilfunksjon i batteriet eller laderen – Sett batteriet helt inn. – Kontroller og bekreft at det ikke sitter fast fremmedlegemer på batterifestet eller terminalene. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. ○ Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 5minutter før du starter neste lading. (2) Angående temperaturer og ladetider (Se Tabell2) Tabell 2 Modell UC18YSL3 Batteritype Li-ion Ladespenning 14,4–18 V Temperaturer hvor batteriet kan lades 0°C–50°C Ladetid for batterikapasitet, ca. (Ved 20°C) 1,5Ah 15min 2,0Ah 20min 2,5Ah 25min 3,0Ah 20min (BSL1430C,BSL1830C: 30min) 4,0Ah 26min (BSL1840M: 40min) 5,0Ah 32min 6,0Ah 38min Ladetid for multivolts batterikapasitet, ca. (ved 20°C) 1,5Ah (×2enheter) 20min 2,5Ah (×2enheter) 32min 4,0Ah (×2enheter) 52min Antall battericeller 4–10 Ladespenning for USB 5 V Ladestrøm for USB 2 A Vekt 0,6 kg MERK ○ Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning. ○ Hvis ladingen tar lang tid – Ladingen vil ta lengre tid ved ekstremt lave omgivelsestemperaturer. Lad batteriet på et varmt sted (slik som innendørs). – Ikke blokker luftventilen. Hvis ikke vil innsiden bli overopphetet, noe som reduserer laderens ytelse. – Ta kontakt med et HiKOKI autorisert servicesenter for reparasjon hvis kjøleviften ikke fungerer.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. Når det gjelder elektrisk utlading for nye batterier osv. Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger. Hvordan få batteriene til å vare lenger. (1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere. (2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

Handling Figur Side Ta ut og sette inn batteriet 2 2 Lading 3 2 Indikator for gjenværende batteri 4 2 Sette inn SDS-max verktøy 5 3 Fjerne SDS-max verktøy 6 3 Fastsette arbeidsstillingen for verktøyet

Montere sidehåndtaket 8 3 Justere posisjonen til sidehåndtaket 9 4 Slå på og av 10 4 Låse på/av-bryteren 11 4 Slippe på/av-bryteren 12 4 Endring av slagtall*

Hvordan bruke LED-lyset 15 5 Rengjøring av batteriets installasjonskammer

*1 Når du utfører flisoperasjoner eller justeringsoperasjoner, må du endre rotasjonshastigheten til verktøyet i samsvar med oppgaven ved hjelp av valgbryteren for slagtall. MERK ○ Slagtall kan ikke justeres før et batteri er installert i elektroverktøyet og bryteren er utløst en gang. ○ Hvis verktøyets motor er i drift, kan slagtallet ikke justeres ved å trykke på valgbryteren for slagtall. For å justere slagtallet, slå av verktøyet. Når motoren er stoppet, trykker du på valgbryteren for slagtall for å justere slagtallet. *2 Bruk denne elektriske borehammeren ved å utnytte dens tomvekt. Ytelsen blir ikke bedre selv om du trykker den eller med makt skyver den mot arbeidsflaten. Hold den elektriske borehammeren med akkurat nok kraft til å motvirke reaksjonen. *3 For detaljert informasjon om hvert verktøy, kontakt et HiKOKI-autorisert servicesenter. Oppvarming (Fig.14) Fettsmøringssystemet i denne maskinen vil kunne trenge oppvarming under kalde værforfold. Plasser bitsenden slik at den berører betongen, slå bryteren på og begynn oppvarmingen. Sørg for at en bankelyd høres, og bruk deretter maskinen. OM BESKYTTELSESFUNKSJONENE Dette produktet har funksjoner som er designet for å beskytte verktøyet samt batteriet. Hvis noen av beskyttelsesfunksjonene utløses under bruk mens du trykker inn bryteren, vil skjermlampen blinke som beskrevet i Tabell3. Når en av beskyttelsesfunksjonene utløses, fjern fingeren fra bryteren umiddelbart og følg instruksjonene som er beskrevet under korrigerende tiltak. Tabell 3 Displaylampe blinker Årsak Løsning Blinker Innvendig temperatur er hevet over enhetens spesifiserte temperatur. (Temperaturøkning beskyttelsesfunksjon) Slå enheten av og la den avkjøles i omtrent 15-30minutter. Når temperaturen går ned, trykker du på bryteren for valg av slagtall for å gjenopprette. Blinker Overdrevent hardt trykk på verktøyet har resultert i overbelastning. (Overbelastning beskyttelsesfunksjon) Trykk på bryteren for valg av slagtall for å gjenopprette. Prøv å unngå oppgaver som vil påføre stort press på enheten. Displaylampe blinker Årsak Løsning Blinker Følersignal avlesningsfeil. (Kontroll overvåkningsfunksjon) Trykk på bryteren for valg av slagtall for å gjenopprette. Det kan være behov for reparasjon hvis denne feilen oppstår kontinuerlig.

Denne elektriske borehammeren har en helt lufttett konstruksjon som beskytter mot støv. Den elektriske borehammeren kan derfor brukes uten smøring i lang tid. Bytt ut smøringen slik det er beskrevet nedenfor. Periode før du må bytte smøring Bytt smøring etter hver sjette måneds bruk. Ny smøring kan kjøpes hos ditt nærmeste autoriserte servicesenter.

VEDLIKEHOLD OG INSPEKSJON

FORSIKTIG Sørg for at du slår av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

1. Inspiserer verktøyet

Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør verktøyet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve ”hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene. Sjekk jevnlig før, under og etter operasjonen. FORSIKTIG Fjern eventuell spon eller støv som kan ha samlet seg på terminalene. Det kan oppstå feil hvis ikke dette gjøres.

5. Rengjøring på utsiden

Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

6. Rengjøring av batteriets installasjonskammer og

batteriet Etter riving av betong, og hvis betongstøv har samlet seg på batteriets installasjonsrom og batteriet, må du rengjøre det akkumulerte betongstøvet med en trykkluftpistol eller en tørr klut før du bruker verktøyet. (Fig.16) I tillegg, etter rengjøring, må du passe på at batteriet kan installeres og fjernes problemfritt fra verktøyet. FORSIKTIG Bruk av verktøyet når batteriet er dekket med betongstøv kan føre til ulykker som for eksempel at batteriet faller under bruk. Dessuten kan slik bruk føre til funksjonsfeil eller kontaktfeil mellom batteriet og terminalene. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUNorsk

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og erklært i samsvar med ISO 4871. Målt A-veid lydeffektnivå: 102dB(A) Målt A-veid lydtrykknivå: 94dB(A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Tilsvarende meislingsverdi: Vibrasjon emisjonsverdi

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. De kan også brukes til en foreløpig vurdering av eksponeringen. ADVARSEL ○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og ○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel. PROBLEMLØSNING Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter. Symptom Mulig årsak Løsning Verktøyet virker ikke Ingen gjenværende batteristrøm Lade batteriet. Batteriet er ikke montert ordentlig. Skyv batteriet inn til du hører et klikk. Betongstøv er akkumulert på klemmene på batteriets monteringsrom samt på batteriets glidespor. Tørk av det oppsamlede betongstøvet med en blåsepistol eller en tørr klut. Verktøyet stoppet plutselig Verktøyet ble overbelastet Fjern årsaken til overbelastningen. Batteri eller verktøy er overopphetet. La verktøyet og batteriet kjøle seg ordentlig ned. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUNorsk

Vi erklærer på eget ansvar at den batteridrevne meiselhammeren, identifisert etter type og spesifikk identifikasjonskode *1), er i samsvar med alle relevante krav i direktiver *2) og standarder *3). Teknisk fil under *4) - Se nedenfor. Styreren for europeiske standarder ved representantkontoret i Europa er autorisert til å kompilere den tekniske filen. 2000/14/EF

• Utstyrstype: Håndholdt brekkhammer

• Utstyrets vekt: 6,3 kg
