| Produkttype | Slagbor |
| Merke | HiKOKI |
| Modell | DH26PB2 |
| Strømforsyning | Nett (ledning) |
| Nominell spenning | 230 V |
| Opptatt effekt | 800 W |
| Tomgangshastighet | 0 - 1050 o/min |
| Slagfrekvens ved full last | 0 - 4600 slag/min |
| Maks. borediameter i betong | 26 mm |
| Maks. borediameter i stål | 13 mm |
| Maks. borediameter i tre | 32 mm |
| Vekt (iht. EPTA 01/2014) | 5,5 kg |
| Funksjoner | Rotasjon + slag, Kun rotasjon |
| Verktøyholder | SDS-plus |
| Medfølgende tilbehør | Plastkoffert, sidehåndtak, dybdeanlegg, borechucksett |
| Beskyttelse | Dobbelt isolasjon (klasse II) |
| Vedlikehold | Smøring med spesialfett; kullbørster kan skiftes av autorisert serviceverksted |
| Sikkerhet | Bryterlås, ekstra håndtak, beskyttelse mot utilsiktet omstart |
| Garanti | Produsentgaranti i henhold til nasjonale forskrifter |
Ofte stilte spørsmål - DH26PB2 HiKOKI
Brukerspørsmål om DH26PB2 HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hammer i PDF-format gratis! Finn veiledningen din DH26PB2 - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. DH26PB2 av merket HiKOKI.
BRUKSANVISNING DH26PB2 HiKOKI
Brug af støvopsamling kan reducere støvrelaterede risici.
For at forhindre ulykker skal du sørge for at slukke kontakten og frakoble stikket fra stikkontakten.

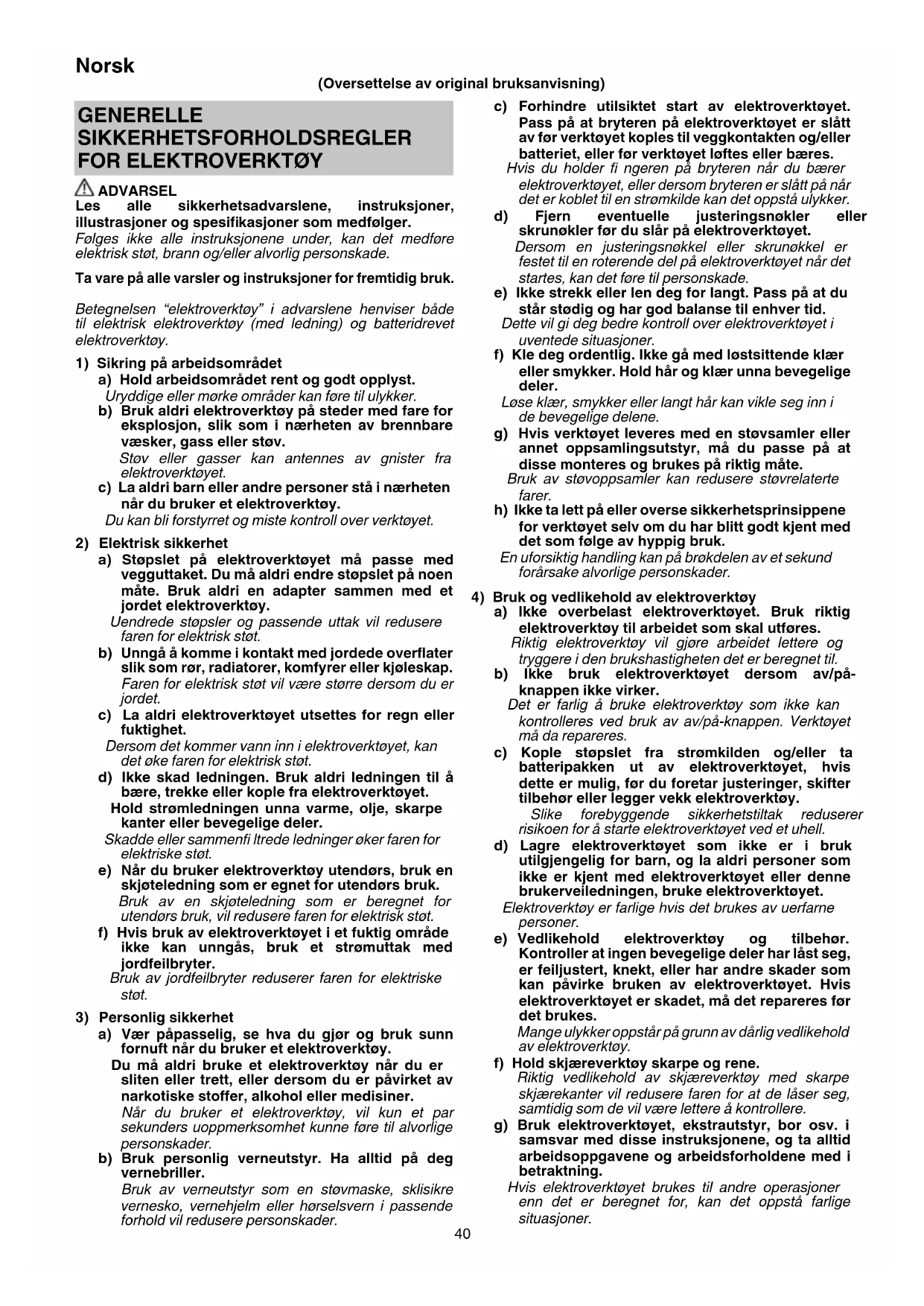

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.
Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.
Ta vare på alle varsler og instruksjoner for fremtidig bruk.
Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.
a) Hold arbeidsområdet rent og godt opplyst.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet.
Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet.
Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.
Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske støt.
3) Personlig sikkerhet
a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.
Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.
Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktöyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.
c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.
Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.
Elektroverktøy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.
Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.
f) Hold skjæreverktøy skarpe og rene.
Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.
Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.
5) Service
a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.
Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer.
Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.
SIKKERHETSADVARSLER FOR ELEKTRISK SLAGBOREMASKIN
Sikkerhetsinstruksjoner for alle handlinger
- Bruk hørselsvern
Støyeksponeringen kan føre til tap av hørsel.
- Bruk ekstra håndtak hvis de(t) følger med verktøyet.
- Ved bruk i situasjoner hor skjæretilbehøret kan komme i kontakt med skjulte kabler eller sin egen ledning, må du holde elektroverktøy med isolerte gripefl ater.
Kuttetilbehør som kommer i kontakt med strømførende ledninger, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og kan gi operatøren elektriske støt.
Sikkerhetsinstruksjoner ved bruk av lange drillbits med elektrisk slagboremaskin
- Du må alltid starte boring på lave hastigheter med borebitset i kontakt med arbeidsstykket.
Borebitset kan bøye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved høyere hastigheter, noe som kan føre til personskader.
- Trykk må bare påføres i direkte linje med borebitset, og overdrevet trykk må unngås.
Bits kan bøye seg, noe som kan føre til brudd eller tap av kontroll, som videre kan føre til personskader.
FLERE SIKKERHETSADVARSLER
- Kontroller at strømkilden som skal brukes følger strømkravene angitt på produktets navneplate.
- Sørg for at strømbryteren er i posisjonen AV.
Hvis støpslet er koplet til en stikkontakt med strømbryteren står PÅ, vil elektroverktøyet umiddelbart starte opp. Dette kan forårsake alvorlige ulykker.
- I tilfeller der arbeidsområdet er langt unna strømkilden, bruker du en skjøteledning med passende tykkelse og merkeytelse. Skjøteledningen bør være så kort som praktisk mulig.
- Ikke ta på hardmetallskjæret ved eller like etter bruk. Hardmetallskjæret blir svært varmt under bruk og kan gi alvorlige brannskader.
- Før du begynner å bryte, hugge eller bore i vegger, gulv eller tak, må du være helt sikker på at gjenstander som strømkabler eller ledninger ikke er gravd inn i disse.
- Hold alltid godt i karosserihåndtaket og sidehåndtaket til strømverktøyet. Ellers kan motkraften som produseres føre til unøyaktige og selv farlig drift.
- Ha alltid på deg støvmaske
Du må ikke inhalere skadelig støv som er generert i boring- eller meislingsdrift. Støvet kan være en fare for din og tilskuernes helse.
- Montere verktöyet
○ Sørg for at du slår av bryteren og kobler støpslet fra stikkontakten for å forhindre ulykker.
○ Når du bruker verktøy som kulepunkter, boringsbiter osv., må du sørge for at du bruker de ekte delene som er laget av vårt selskap.
○ Rengjør skaftdelen av verktøyet.
○ Kontroller låsingen ved å trekke i verktøyet. - Betjen endringsspaken kun når motoren har stanset helt. Betjening av skiftespaken når motoren går, kan føre til at tippverktøyet uventet roterer, og føre til en ulykke. (Fig. 4)
- Sørg for at du slår av bryteren og kobler støpslet fra stikkontakten når boringsbiten og andre ulike deler monteres eller fjernes. Strømbryteren bør også slås av under en arbeidspause og etter arbeidet.
- Rotasjon + hamring
Når boringsbiten rører ved konstruksjonsjernstangen, vil biten stanse umiddelbart og rotasjonshammeren vil reagere for å dreie. Stram derfor sidehåndtaket godt.
- Kun rotasjon
For å bore i tre- eller metallmateriale, bruk borchucken (standard tilbehør) som passer til skafttypen.
○ Påføring av mer kraft enn nødvendig vil ikke bare fremskynde arbeidet, men vil også forringe kanttuppen av boringsbiten og redusere servicelevetiden for rotasjonshammeren.
○ Boringsbiten kan løsne når du trekker ut rotasjonshammeren fra det borede hullet. For uttrekking er det viktig å bruke en skyvebevegelse.
- Ikke forsøk å bore ankerhull eller hull i betongen med maskinen stilt inn i kun rotasjon-funksjonen.
- Ikke forsøk å bruke borhammeren i rotasjons- og hammerfunksjonen med borchucken påmontert. Dette vil forkorte servicelevetiden til hver komponent i maskinen betydelig.
13. Pass på at du holder verktøyet godt fast under bruk, som Fig. 12 viser.
SYMBOLER
ADVARSEL
Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.
| DH26PB2: Elektrisk slagboremaskin | |
 | For å minske faren for skade må brukeren lese instruksjonsboken. |
 | Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. |
| V | Merkespenning(Kontroller at strømkilden som skal brukes følger strømkravene angitt på produktets merkeplate.) |
| P | Strømbehov |
| n_0 | Ubelastet hastighet |
| Bpm | Støthastighet ved full belastning |
| max | Boring diameter, maks. |
 | Vekt(i henhold til EPTA-prosedyren 01/2014) |
 | Betong |
 | Stål |
 | Tre |
 | Rotasjon- og hammerfunksjon |
 | Rotasjon eneste funksjon |
 | Slå PÅ |
 | Slå AV |
 | Koble hovedstøpslet fra det elektriske uttaket |
 | Klasse II verktøy |
STANDARD TILBEH∅R
I tillegg til hovedenheten (1 enhet), inneholder pakken det tilbehøret som er listet opp nedenfor.
○ Plastetui 1
○ Sidehåndtak 1
○ Dybdemål.... 1
○ Borchuck 1
Standard tilbehør kan endres uten varsel.
ANVENDELSE
Rotasjon- og hammerfunksjon IT
○ Bore forankringshull
○ Slagboring i betong
○ Bore hull i fl iser
Rotasjon eneste funksjon
○ Boring i stål eller tre
○ Stramme maskinskruer, treskruer
SPESIFIKASJONER
Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 95.
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.
MONTERING OG BRUK
| Handling Figur Side | ||
| Sette inn SDS-pluss verktøy | 1 | 96 |
| Fjerne SDS-pluss verktøy | 2 | 96 |
| Velge rotasjonsretning | 3 | 96 |
| Velge driftsmodus | 4 | 96 |
| Justere boringsdybden | 5 | 96 |
| Sette inn borchuck 6 96 | ||
| Fjerne borchuck 7 97 | ||
| Sette inn runde spindelhodeapplikasjonsverktøy | 8 | 97 |
| Slå på og av og stille inn hastigheten | 9 | 97 |
| Låse på / av-bryteren | 10 97 | |
| Slippe på / av-bryteren | 11 97 | |
| Montere sidehåndtaket 13 98 | ||
| Valg av tilbehør* – | 99 |
* For detaljert informasjon om hvert verktøy, kontakt et HiKOKI-autorisert servicesenter.
SM∅RING
Denne elektriske slagboremaskinen er en lufttett konstruksjon som beskytter mot støv.
Derfor kan denne elektriske slagboremaskinen brukes i lange perioder uten smøring. Bytt smøringen hver gang du endrer karbonbørsten for å vedlikeholde servicens levetid. Videre bruk av den roterende hammeren med lås avsmøring vil føre til at maskinen surrer seg opp og reduserer servicens levetid.
FORSIKTIG
En spesialsmøring brukes med denne maskinen, derfor kan den normale ytelsen av maskinen bli dårlig påvirket av bruk av annen smøring. Sørg for at du lar en av våre serviceagenter foreta bytting av smøringen.
1. Inspisering av verktøyet
Ettersom bruk av et sløvt verktøy vil føre til funksjonsfeil for motoren og forringet eff aktivitet, må du bytte verktøyet med nye eller skjerpe dem på nytt uten å vente når du merker slitasje.
2. Inspisere monteringsskruene
Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du ikke gjør dette, kan det oppstå alvorlig fare.
3. Vedlikehold av motoren
Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.
4. Inspisere karbonbørstene
For kontinuerlig sikkerhet og vern mot elektriske støt, bør inspisering av karbonbørster og utskiftninger av maskinens deler KUN gjennomføres av et autorisert HiKOKI servicesenter.
Hvis det er nødvendig å skifte ut strømledningen, må dette gjøres av et HiKOKI-autorisert servicesenter for å unngå en sikkerhetsrisiko.
Informasjon om luftbårne lyder eller vibrasjoner
De målte verdiene ble fastsatt i samsvar med EN62841 og erklært i samsvar med ISO 4871.
Målt A-veid lydeff ektnivå: 102 dB (A)
Målt A-veid lydtrykknivå: 91 dB (A)
Usikkerhet K: 3 dB (A).
Bruk hørselvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.
Hammerboring i betong:
Vibrasjonsemisjonsverdi a_h , HD = 14,7 m/s ^2
Usikkerhet K = 1,5 m/s²
Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.
De kan også brukes til en foreløpig vurdering av eksponeringen.
ADVARSEL
○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
FORSIKTIG
I drift og vedlikehold av elektroverktøy må sikkerhetsforskriftene og standardene for hvert land overholdes.
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.
