DH26PB2 - Martello HiKOKI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Martello perforatore
Marca	HiKOKI
Modello	DH26PB2
Alimentazione	Settore (cavo)
Tensione nominale	230 V
Potenza assorbita	800 W
Velocità a vuoto	0 - 1050 giri/min
Frequenza di percussione a pieno carico	0 - 4600 colpi/min
Diametro di foratura max (calcestruzzo)	26 mm
Diametro di foratura max (acciaio)	13 mm
Diametro di foratura max (legno)	32 mm
Peso (secondo EPTA 01/2014)	5,5 kg
Funzioni	Rotazione + martellamento, Solo rotazione
Portautensile	SDS-plus
Accessori inclusi	Custodia in plastico, impugnatura laterale, indicatore di profondità, kit portapunta
Protezione	Doppio isolamento (classe II)
Manutenzione	Lubrificazione con grasso speciale; spazzole in carbone sostituibili da un centro assistenza autorizzato
Sicurezza	Blocco dell'interruttore, impugnatura ausiliaria, protezione contro riavvii accidentali
Garanzia	Garanzia del produttore secondo le normative nazionali

Domande frequenti - DH26PB2 HiKOKI

Come inserire una punta SDS-plus?

Tirare il manicotto verso di sé, inserire la punta a fondo, quindi rilasciare il manicotto. Verificare il bloccaggio tirando la punta.

Come selezionare la modalità di funzionamento?

Utilizzare la leva di selezione delle modalità. Le posizioni sono: Rotazione + martellamento per il calcestruzzo, Solo rotazione per legno o acciaio. Cambiare modalità solo a motore spento.

Posso usare questo martello per avvitare?

Sì, in modalità solo rotazione, è possibile utilizzare un portapunta (accessorio) per avvitare o forare legno e acciaio.

Qual è la profondità di foratura massima?

La profondità di foratura dipende dalla punta. Utilizzare l'indicatore di profondità fornito per limitare la profondità. Il diametro massimo nel calcestruzzo è di 26 mm.

Come effettuare la manutenzione del martello?

Pulire l'utensile dopo l'uso. Controllare regolarmente le viti di fissaggio. Far sostituire le spazzole in carbone da un centro assistenza autorizzato HiKOKI. Utilizzare solo il grasso speciale raccomandato.

Cosa fare se la punta si blocca in un foro?

Spegnere immediatamente l'utensile. Non forzare. Utilizzare un movimento di trazione per rimuovere la punta. Se necessario, usare un estrattore per punte.

Posso usare una prolunga?

Sì, utilizzare una prolunga adatta per esterni se necessario. Assicurarsi che abbia sezione sufficiente e sia in buone condizioni.

Quali dispositivi di sicurezza devo indossare?

Indossare sempre occhiali di protezione, maschera antipolvere e protezioni per le orecchie. Utilizzare l'impugnatura laterale per un migliore controllo.

Come cambiare il senso di rotazione?

Per invertire il senso di rotazione, utilizzare l'interruttore di inversione situato vicino al grilletto. Azionarlo solo a motore spento.

Dove posso trovare ricambi?

Rivolgersi a un centro assistenza autorizzato HiKOKI. Utilizzare solo ricambi originali per garantire sicurezza e prestazioni.

MANUALE UTENTE DH26PB2 HiKOKI

(Traduzione delle istruzioni originali)

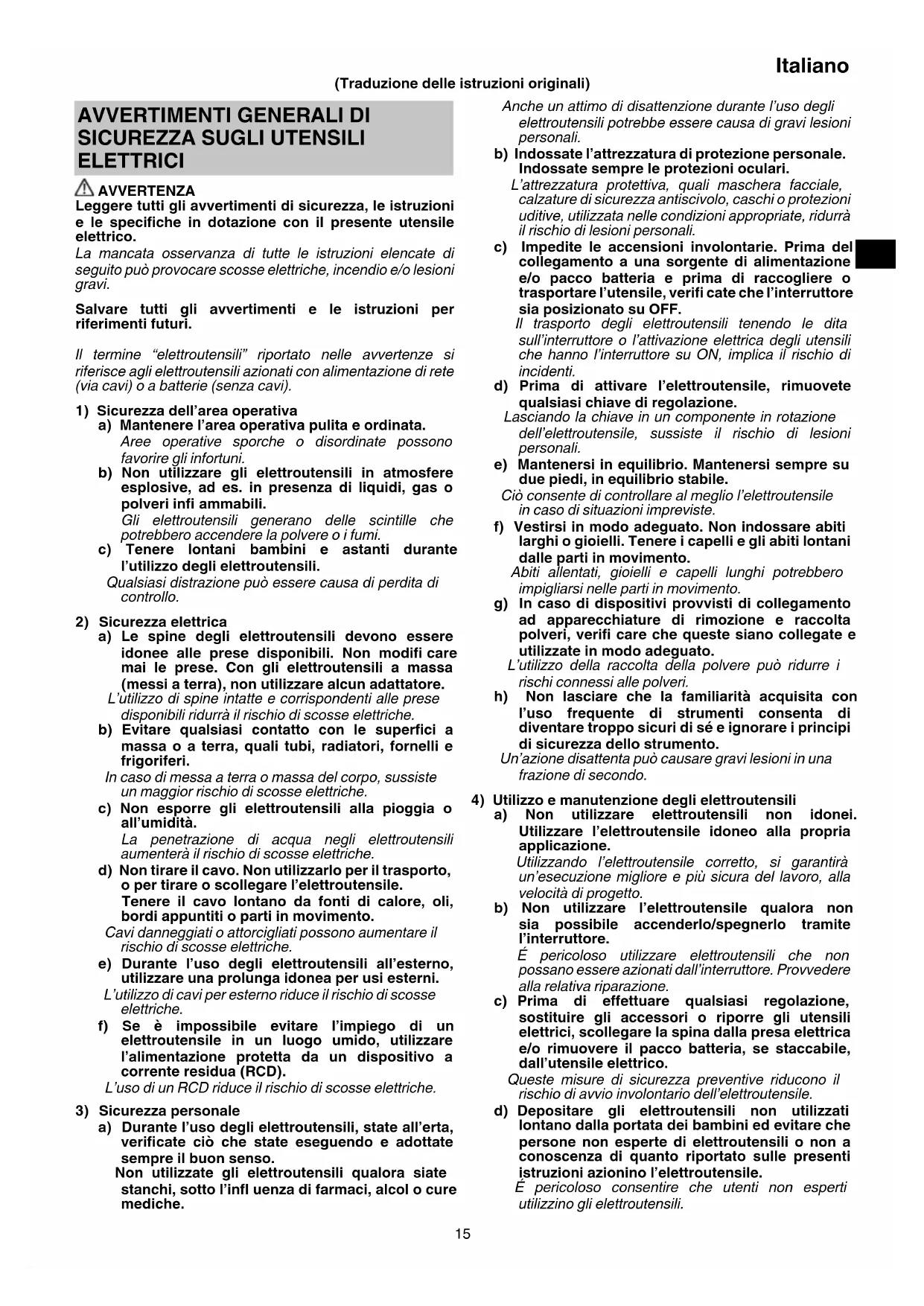

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza, le istruzioni e le specifiche in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate possono favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infi ammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o all'umidità.
La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile.

Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni.

L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l'impiego di un elettroutensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).

L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.
Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'infl uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale, calzature di sicurezza antiscivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurrà il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interruttore sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, implica il rischio di incidenti.

d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.

e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.

L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con l'uso frequente di strumenti consenta di diventare troppo sicuri di sé e ignorare i principi di sicurezza dello strumento.

Un'azione disattenta può causare gravi lesioni in una frazione di secondo.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione.

Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.

È pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina dalla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall'utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

È pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

Italiano

e) Manutenzione di utensili elettrici e accessori. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell'utensile elettrico. In caso di guasti, provvedere alla riparazione dell'elettrousile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affi lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superfi ci di presa asciutte, pulite e libere da olio e grasso.

Maniglie e superfi ci di presa scivolose non ^6 . consentono una movimentazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Assistenza

a) Affi date le riparazioni dell'elettroutensile persone qualifi cate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA SUL MARTELLO PERFORATORE

Istruzioni di sicurezza per tutte le operazioni

1. Indossare protettori per le orecchie

L'esposizione al rumore può causare la perdita dell'udito.

1. Utilizzare le leve ausiliarie se fornite con l'utensile. La perdita di controllo può causare lesioni alla persona.

2. Afferrare l'elettroutensile dalle superfici isolate quando si eseguono operazioni in cui l'attrezzo di taglio potrebbe venire a contatto con fi li elettrici nascosti o con il proprio fi lo.

Il contatto dell'accessorio da taglio con un filo in tensione potrebbe mettere in tensione le parti metalliche esposte dell'utensile elettrico e dare una scossa elettrica all'operatore.

Istruzioni di sicurezza per l'uso di punte di trapano lunghe con martelli perforatori

1. Iniziare sempre a trapanare a bassa velocità e con l'estremità della punta a contatto con il pezzo.

A velocità più alte, è probabile che la punta si pieghi se le viene consentito di ruotare liberamente senza essere a contatto con il pezzo, con la conseguenza di lesioni personali.

1. Applicare pressione solo in linea diretta con la punta e non applicare una pressione eccessiva.

Le punte possono piegarsi causando rottura o perdita di controllo, con la conseguenza di lesioni personali.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Assicurarsi che la fonte di alimentazione da utilizzare sia conforme ai requisiti di alimentazione specificati sulla targhetta dei dati del prodotto.

2. Assicurarsi che l'interruttore dell'alimentazione sia in posizione OFF.

Se la spina viene collegata ad una presa mentre l'interruttore di alimentazione è sulla posizione ON, il demolitore inizia immediatamente a funzionare, con il rischio di seri incidenti.

1. Se l'area di lavoro è lontana dalla fonte di alimentazione, usare una prolunga di spessore e capacità nominale suffi cienti. Il cavo di prolunga deve essere il più corto possibile.

2. Subito dopo aver adoperato l'attrezzo o durante le operazioni non toccare mai la punta. Questa diviene molto calda durante il funzionamento e potrebbe causare ustioni.

3. Prima di iniziare a penetrare, frantumare o perforare un muro, pavimento o soffi tto, accertarsi con sicurezza che oggetti come cavi e condotte non siano murati in essi.

Tenere sempre saldamente l'impugnatura del corpo macchina e l'impugnatura laterale dell'utensile. Altrimenti si può produrre un funzionamento scorretto e persino pericoloso.

1. Indossare una maschera antipolvere

a Non inalare la polveri dannose generate durante le operazioni di perforazione e cesellatura. La polvere può mettere a rischio la salute propria e delle persone circostanti.

1. Montaggio dell'utensile

○ Per impedire incidenti, assicurarsi di spegnere l'interruttore e scollegare la spina dalla presa di corrente.

- Quando si utilizzano utensili quali punti toro, punte, ecc., assicurarsi di usare i ricambi originali specificati dalla nostra azienda.

○ Pulire la parte del codolo dell'utensile.

○ Controllare l'aggancio del trapano tirandolo.

1. Azionare la leva di commutazione solo quando il motore è completamente fermo. Azionare la leva di commutazione mentre il motore è in moto potrebbe causare la rotazione imprevista dell'utensile punta, provocando un incidente. (Fig. 4)

2. Per impedire incidenti, assicurarsi di spegnere l'interruttore e scollegare la spina dalla presa di corrente quando le punte e varie altre parti vengono installate o rimosse. L'interruttore di alimentazione deve essere spento anche durante una pausa di lavoro e dopo il lavoro.

3. Rotazione + martellamento

Quando la punta tocca una sbarra di ferro da costruzione, la punta si arresterà immediatamente e il martello perforatore ruoterà all'indietro. Quindi serrare saldamente l'impugnatura laterale.

1. Solo rotazione

Per forare materiali in legno o metallo, utilizzare il gruppo del mandrino del trapano (accessorio standard) per adattarsi al tipo di stelo.

○ L'applicazione di forza oltre il necessario non solo aff retterà il lavoro, ma deteriorerà il bordo della punta e ridurrà inoltre la durata del martello perforatore.

○ Le punte si potrebbero staccare mentre si ritira il martello perforatore dal foro trapanato. Per ritirare, è importante utilizzare un movimento di pressione.

○ Non tentare di forare fori di ancoraggio o fori nel calcestruzzo con la macchina impostata nella sola funzione di rotazione.

○ Non tentare di usare il martello perforatore nella funzione di rotazione e martellamento con il gruppo mandrino del trapano collegato. Ciò accorcerebbe seriamente la durata di ogni componente della macchina.

1. Assicurarsi di tenere saldamente l'utensile come mostrato nella Fig. 12 durante il funzionamento.

SIMBOLI

ATTENZIONE

Di seguito mostriamo i simboli usati per la macchina.

Assicurarsi di comprenderne il signifi cato prima dell'uso.

	DH26PB2: Martello perforatore
	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni.
	Solo per Paesi UENon gettare le apparecchiature elettriche tra i rifi uti domestici!Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile.
V	Tensione nominale(Assicurarsi che la fonte di alimentazione da utilizzare sia conforme ai requisiti di alimentazione specifi cati sulla piastrina del prodotto.)
P	Potenza assorbita
n_0	Velocità a vuoto
Bpm T	tasso d’impatto a pieno carico
max	Diametro foratura, max.
	Peso(Secondo la Procedura EPTA 01/2014)
	Calcestruzzo
	Acciaio
	Legno
	Funzione rotazione e martellatura
	Solo funzione rotazione
	Accensione
	Spegnimento
	Scollegare la spina dalla presa elettrica
	Utensile di classe II

ACCESSORI STANDARD

In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati di seguito.

○ Contenitore in plastica 1
○ Impugnatura laterale 1
○ Profondimetro 1
○ Gruppo mandrino del trapano 1

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

Funzione rotazione e martellatura IT

○ Fori per ancoraggio
○ Fori nel calcestruzzo
○ Fori nelle piastrelle
Solo funzione rotazione
○ Foratura in acciaio o legno
○ Avvitamento di viti a testa cilindrica, viti per legno

CARATTERISTICHE

Le specifi che di questa macchina sono elencate nella Tabella a pagina 95.

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

MONTAGGIO E OPERAZIONE

Azione Figura Pagina
Inserimento di utensili SDS-plus	1	96
Rimozione di utensili SDS-plus	2	96
Selezione della direzione di rotazione	3	96
Selezione della modalità di funzionamento	4	96
Regolazione della profondità di foratura	5	96
Inserimento del gruppo mandrino del trapano	6	96
Rimozione del gruppo mandrino del trapano	7	97
Inserimento degli utensili per le applicazioni del gambo tondo	8	97
Accensione e spegnimento e impostazione della velocità	9	97
Blocco dell'interruttore On / Off	10 97
Rilascio dell'interruttore On / Off	11 97
Fissaggio dell'impugnatura laterale 13	98
Selezione degli accessori*	-	99

* Per informazioni dettagliate riguardo a ciascun utensile, contattare un centro di assistenza autorizzato HiKOKI.

LUBRIFICAZIONE

Questo martello perforatore ha una struttura completamente ermetica per proteggerlo dalla polvere.

Di conseguenza, questo martello perforatore può essere usato per lunghi periodi senza lubrificazione. Sostituire il grasso ogni volta che si cambia la spazzola al carbonio per mantenere la durata di servizio.

L'uso continuato del martello perforatore con il blocco privo di grasso causerà il grippaggio della macchina riducendone la durata di utilizzo.

ATTENZIONE

Un grasso speciale viene utilizzato con questa macchina, quindi, le normali prestazioni della macchina potrebbero essere negativamente influenzate dall'uso di altri tipi di grasso. Assicurarsi di fare in modo che sia uno dei nostri agenti di assistenza ad occuparsi della sostituzione del grasso.

MANUTENZIONE E ISPEZIONE

1. Ispezione degli utensili

Poiché l'uso di un utensile smussato causerà il malfunzionamento del motore e un'effi cienza degradata, sostituire l'utensile con uno nuovo o riaffilarlo senza indugio quando si notano segni di abrasione.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L'avvolgimento del motore è il vero e proprio "cuore" degli attrezzi elettrici.

Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l'ispezione delle spazzole di carbonio e la loro sostituzione su questa macchina deve essere eseguita SOLO da un centro assistenza autorizzato HIKOKI.

5. Sostituzione del cavo di alimentazione

Se è necessario sostituire il cavo di alimentazione, ciò deve essere eseguito da un centro di assistenza autorizzato HiKOKI per evitare pericoli per la sicurezza.

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici, è necessario osservare le norme di sicurezza e i criteri prescritti in ciascun Paese.

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifici che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 102 dB (A) Livello misurato di pressione sonora pesato A: 91 dB (A) Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841.

Foratura con martello nel calcestruzzo:

Valore di emissione della vibrazione a_h , HD = 14,7 m/s ^2 Incertezza K = 1,5 m/s ^2

Il valore totale dichiarato delle vibrazioni e il valore dichiarato delle emissioni acustiche sono stati misurati in conformità a un metodo di prova standard e possono essere utilizzati per confrontare un utensile con un altro.

Possono anche essere usati in una valutazione preliminare dell'esposizione.

AVVERTENZA

○ Le vibrazioni e le emissioni di rumore durante l'uso effettivo dell'utensile elettrico possono differire dal valore totale dichiarato a seconda delle modalità di utilizzo dell'utensile, in particolare del tipo di pezzo in lavorazione; e
Identificare le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

⚠ WAARSCHUWING

MONTERING OG ANVENDELSE

○ Găurire orificii de ancorare

○ G äurire în beton

○ Găurire în tiglă

Incertitudine K = 1,5 m/s²
