MANUALE UTENTE DH45MEY HiKOKI

4) Utilizzo e manutenzione degli elettroutensili

Non utilizzare elettroutensili non idonei. Utilizzare l’elettroutensile idoneo alla propria applicazione. Utilizzando l’elettroutensile corretto, si garantirà un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l’elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l’interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall’interruttore. Provvedere alla relativa riparazione.

Prima di eff ettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell’elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell’elettroutensile. In caso di guasti, provvedere alla riparazione dell’elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione.

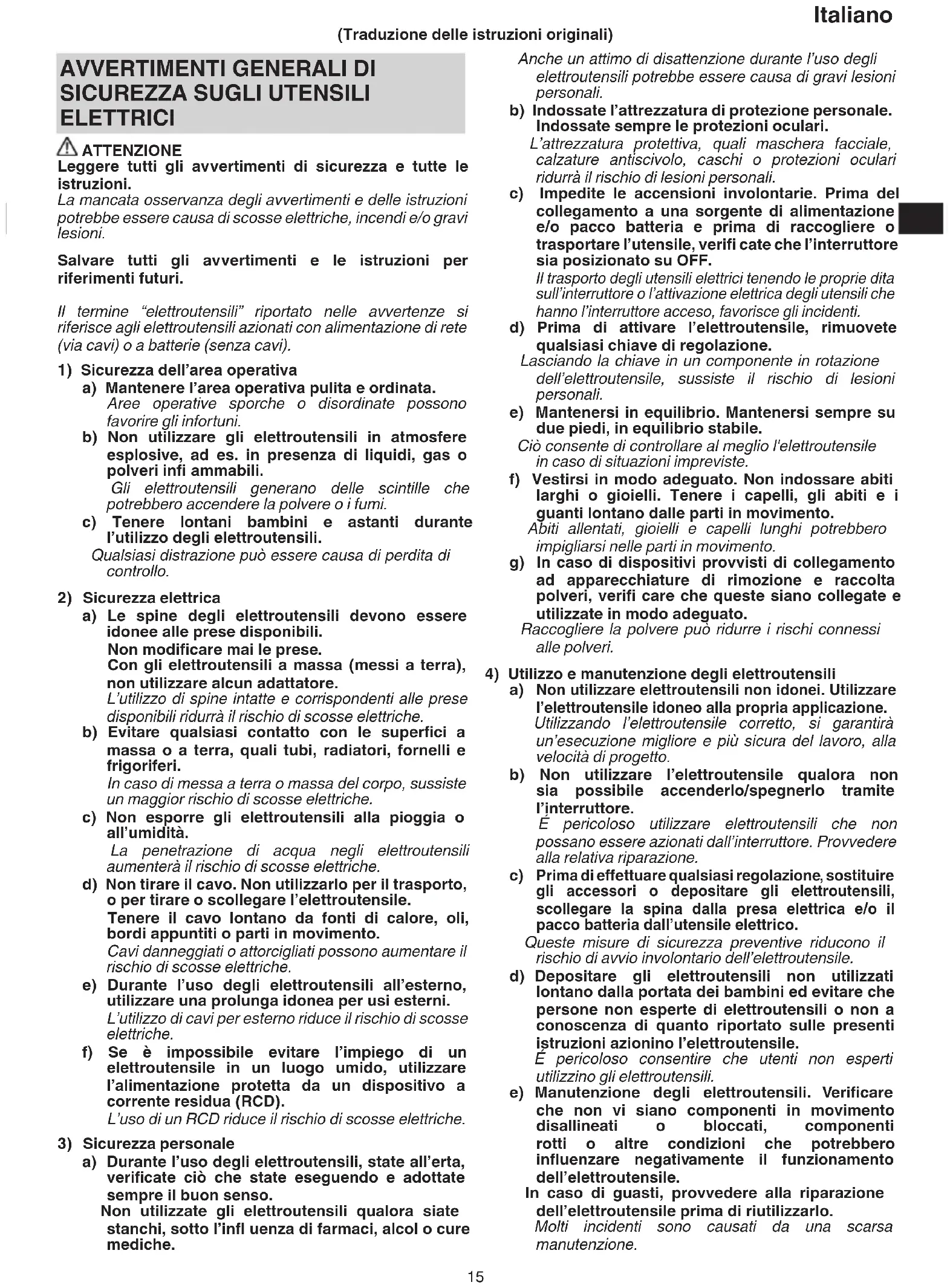

ELETTRICI ATTENZIONE Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infi ammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l’utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L’utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfi ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all’umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l’elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l’uso degli elettroutensili all’esterno, utilizzare una prolunga idonea per usi esterni. L’utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un elettroutensile in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta, verifi cate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l’infl uenza di farmaci, alcol o cure mediche. (Traduzione delle istruzioni originali) 0000BookDH45ME.indb150000BookDH45ME.indb15 2017/12/0415:35:182017/12/0415:35:1816 Italiano f) Mantenere gli strumenti di taglio affi lati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l’elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affi date le riparazioni dell'elettroutensile a persone qualifi cate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell’elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

1. Indossare protettori per le orecchie

L’esposizione al rumore può causare la perdita dell’udito.

2. Utilizzare le leve ausiliarie se fornite con l’utensile.

La perdita di controllo può causare lesioni alla persona.

3. Aff errare l'elettroutensile dalle superfi ci isolate

quando si eseguono operazioni in cui l'attrezzo di taglio potrebbe venire a contatto con fi li elettrici nascosti o con il proprio fi lo. Il contatto dell’accessorio da taglio con un fi lo in tensione potrebbe mettere in tensione le parti metalliche esposte dell’utensile elettrico e dare una scossa elettrica all’operatore.

PRECAUZIONI DI SICUREZZA

1. Assicurarsi che la fonte di alimentazione da utilizzare sia

conforme ai requisiti di alimentazione specifi cati sulla targhetta dei dati del prodotto.

2. Assicurarsi che l’interruttore di alimentazione sia in

posizione OFF. Se la spina viene collegata ad una presa mentre l’interruttore di alimentazione è in posizione ON, l’utensile elettrico inizia immediatamente a funzionare, con il rischio di seri incidenti.

3. Se l’area di lavoro è lontana dalla fonte di alimentazione,

usare una prolunga di spessore e capacità nominale suffi cienti. Il cavo di prolunga deve essere il più corto possibile.

Subito dopo aver adoperato l’attrezzo o durante le operazioni non toccare mai la punta. Questa diviene molto calda durante il funzionamento e potrebbe causare ustioni.

5. Prima di iniziare a penetrare, frantumare o perforare un

muro, pavimento o soffi tto, accertarsi con sicurezza che oggetti come cavi e condotte non siano murati in essi.

6. Tenere sempre saldamente l’impugnatura del corpo

macchina e l’impugnatura laterale dell’utensile. Altrimenti si può produrre un funzionamento scorretto e persino pericoloso.

7. Indossare una maschera antipolvere.

Non inalare la polveri dannose generate durante le operazioni di perforazione e cesellatura. La polvere può mettere a rischio la salute propria e delle persone circostanti.

8. Montaggio dell’utensile

○ Per impedire incidenti, assicurarsi di spegnere l’interruttore e scollegare la spina dalla presa di corrente. ○ Quando si utilizzano utensili quali punti toro, punte, ecc., assicurarsi di usare i ricambi originali specifi cati dalla nostra azienda. ○ Pulire la parte del gambo della punta. Quindi spalmare la parte del gambo con il grasso o l’olio per macchine.

9. La velocità di rotazione non può essere modifi cata

premendo l’interruttore di selezione della velocità di rotazione mentre il motore sta ruotando. Per cambiare la velocità, per prima cosa spegnere l’utensile.

10. Interruttore diff erenziale

Si raccomanda di usare sempre un interruttore diff erenziale con una potenza nominale di 30mA o meno. SIMBOLI ATTENZIONE Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il signifi cato prima dell’uso. DH45ME / DH45MEY: Martello perforatore Protezione da vibrazioni per l’utente Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile.

Velocità a vuoto Bpm Tasso d’impatto a pieno carico

Peso (Secondo la Procedura EPTA 01/2003) Punta Nucleo Regolazione della funzione di posizione dell’utensile Solo funzione martellatura Funzione rotazione e martellatura Accensione Spegnimento 0000BookDH45ME.indb160000BookDH45ME.indb16 2017/12/0415:35:182017/12/0415:35:1817 Italiano Pulsante di funzionamento continuo Spia di alimentazione Interruttore di selezione della velocità di rotazione Spia del display

Bassa velocità / tasso d’impatto

• Alta velocità / tasso d’impatto Scollegare la spina dalla presa elettrica Utensile di classe II Codolo massimo SDS ACCESSORI STANDARD In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati di seguito. ○ Contenitore di plastica p. 1
• ○ Maniglia laterale p. 1
• ○ Fermo p. 1
• ○ Grasso del martello A Gli accessori standard possono essere cambiati senza preavviso. APPLICAZIONI Funzione rotazione e martellatura ○ Fori per ancoraggio ○ Fori nel calcestruzzo Solo funzione martellatura ○ Frantumazione del cemento, scavo e squadratura (applicando accessori opzionali) CARATTERISTICHE Le specifi che tecniche di questa macchina sono elencate nella Tabella a pagina 105. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. p. 1

MONTAGGIO E OPERAZIONE

Azione Figura Pagina Inserimento di utensili SDS-max 1 106 Rimozione di utensili SDS-max 2 106 Modifi ca della direzione dell’utensile 3 106 Selezione della modalità di funzionamento

Accensione e spegnimento 5 106 Informazioni sulla spia di alimentazione

Variazione della velocità

Rimozione dell’adattatore per codolo conico

Montaggio del nucleo

Montaggio della lastra guida e del perno centrale

Selezione degli accessori*

• Per informazioni dettagliate riguardo a ciascun utensile, contattare un centro di assistenza autorizzato HiKOKI. Riscaldamento (Fig. 13) Per il sistema di lubrifi cazione ad ingrassaggio di questa unitàpuò essere necessario il riscaldamento in zone fredde. Collocare l’estremitàdella punta in modo che tocchi il cemento, attivare l’interruttore dell’unitàprincipale ed eseguire l’operazione di riscaldamento. Accertarsi che sia prodotto un rumore di colpi e quindi usare l’unità. ATTENZIONE Quando si esegue l’operazione di riscaldamento, tenere l’impugnatura laterale e il corpo principale saldamente con entrambe le mani in modo da mantenere una presa sicura fare attenzione a non torcere il proprio corpo con la punta del trapano inceppata. Uso del pulsante di funzionamento continuo La funzione pulsante di funzionamento continuo è disponibile solo per la “Modalità martellamento ”. Premendo il pulsante di funzionamento continuo si accende un LED blu che indica l’attivazione del funzionamento continuo che mantiene l’utensile in funzione anche dopo che l’interruttore di accensione viene rilasciato. Per annullare la funzione, premere nuovamente il pulsante di funzionamento continuo o portare l’interruttore di accensione su ON. (Fig. 14) NOTA Il funzionamento continuo verrà disattivato quando si preme l’interruttore. Durante il funzionamento continuo, tenere la mano lontana dall’interruttore e aff errare la parte inferiore della maniglia per evitare qualsiasi contatto non intenzionale con l’interruttore. (Fig.15)

INFORMAZIONI SULLA FUNZIONE DI

PROTEZIONE Questo utensile dispone di un circuito di protezione integrato per evitare danni all’unità nel caso si verifi cassero anomalie. A seconda dell’anomalia, la spia del display lampeggia come mostrato nella Tabella 1 e l’unità smette di funzionare. In questi casi, verifi care il problema indicato dal lampeggiamento e adottare le misure necessarie per risolvere il problema. NOTA Potrebbe essere necessario eff ettuare la riparazione se la spia del display continua a lampeggiare dopo aver adottato tutte le misure necessarie per risolvere il problema. Se il problema persiste, eseguire le riparazioni. 0000BookDH45ME.indb170000BookDH45ME.indb17 2017/12/0415:35:182017/12/0415:35:1818 Italiano Tabella 1 Spia del display lampeggiante Causa Soluzione Lampeggia La temperatura interna è aumentata oltre la temperatura specifi cata dell’unità. (Funzione di protezione dall’aumento di temperatura) Spegnere l’unità e lasciarla raff reddare per circa 15-30 minuti. Quando la temperatura scende, premere l’interruttore di selezione della velocità di rotazione per recuperare. Lampeggia Una pressione eccessiva applicata all’utensile ha causato un sovraccarico. (Funzione di protezione dal sovraccarico) Premere l’interruttore di selezione della velocità di rotazione per riprendere. Cercare di evitare attività che applicano eccessiva pressione all’unità. Lampeggia Lo strumento è collegato a una fonte di alimentazione il cui voltaggio è troppo alto o troppo basso. (Funzione di protezione del circuito) Collegare l’unità a una presa di corrente corrispondente alla tensione di ingresso specifi cata sulla targhetta. Premere l’interruttore di selezione della velocità di rotazione per riprendere. Lampeggia Errore di lettura del segnale del sensore. (Funzione di monitoraggio di controllo) Premere l’interruttore di selezione della velocità di rotazione per riprendere. Potrebbe essere necessario eff ettuare la riparazione se questo errore si verifi ca continuamente.

SOSTITUZIONE DEL GRASSO

Questo martello perforatore ha una struttura completamente ermetica per proteggerlo dalla polvere e prevenire la perdita di lubrifi cante. Di conseguenza, questo martello perforatore può essere usato per lunghi periodi senza lubrifi cazione. Sostituire il grasso come indicato sotto. Periodo di sostituzione del grasso Dopo l’acquisto, sostituire il grasso ogni 6 mesi di impiego. Per il grasso di ricambio rivolgersi al centro assistenza autorizzato più vicino.

MANUTENZIONE ED ISPEZIONE

1. Ispezione delle punte

Poiché l’uso di un utensile ottuso causerà il malfunzionamento del motore e una effi cienza degradata, sostituire la punte con delle nuove o riaffi larle senza indugio quando si notano segni di abrasione.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore” degli attrezzi elettrici. Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.

4. Sostituzione del cavo di alimentazione

Se è necessaria la sostituzione del cavo di alimentazione, tale operazione deve essere eff ettuata dal produttore di questo prodotto, in modo da evitare un rischio alla sicurezza. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici, è necessario osservare le norme di sicurezza e i criteri prescritti in ciascun Paese. GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifi che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformità a EN60745 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 106 dB (A) (DH45ME) 107 dB (A) (DH45MEY) Livello misurato di pressione sonora pesato A: 95 dB (A) (DH45ME) 96 dB (A) (DH45MEY) Incertezza K: 3 dB (A). Indossare i dispositivi di protezione acustica. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN60745. Foratura con martello nel calcestruzzo: Valore di emissione vibrazioni a

Valore equivalente di cesellatura: Valore di emissione vibrazioni a

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro. Può essere inoltre utilizzato per la stima preliminare dell’esposizione. ATTENZIONE ○ Il valore di emissione vibrazioni durante l'uso eff ettivo dell’utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell’utensile stesso.

Identifi care le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. 0000BookDH45ME.indb180000BookDH45ME.indb18 2017/12/0415:35:192017/12/0415:35:1919 Nederlands

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il martello perforatore, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
