BRUGSANVISNING DH45MEY HiKOKI

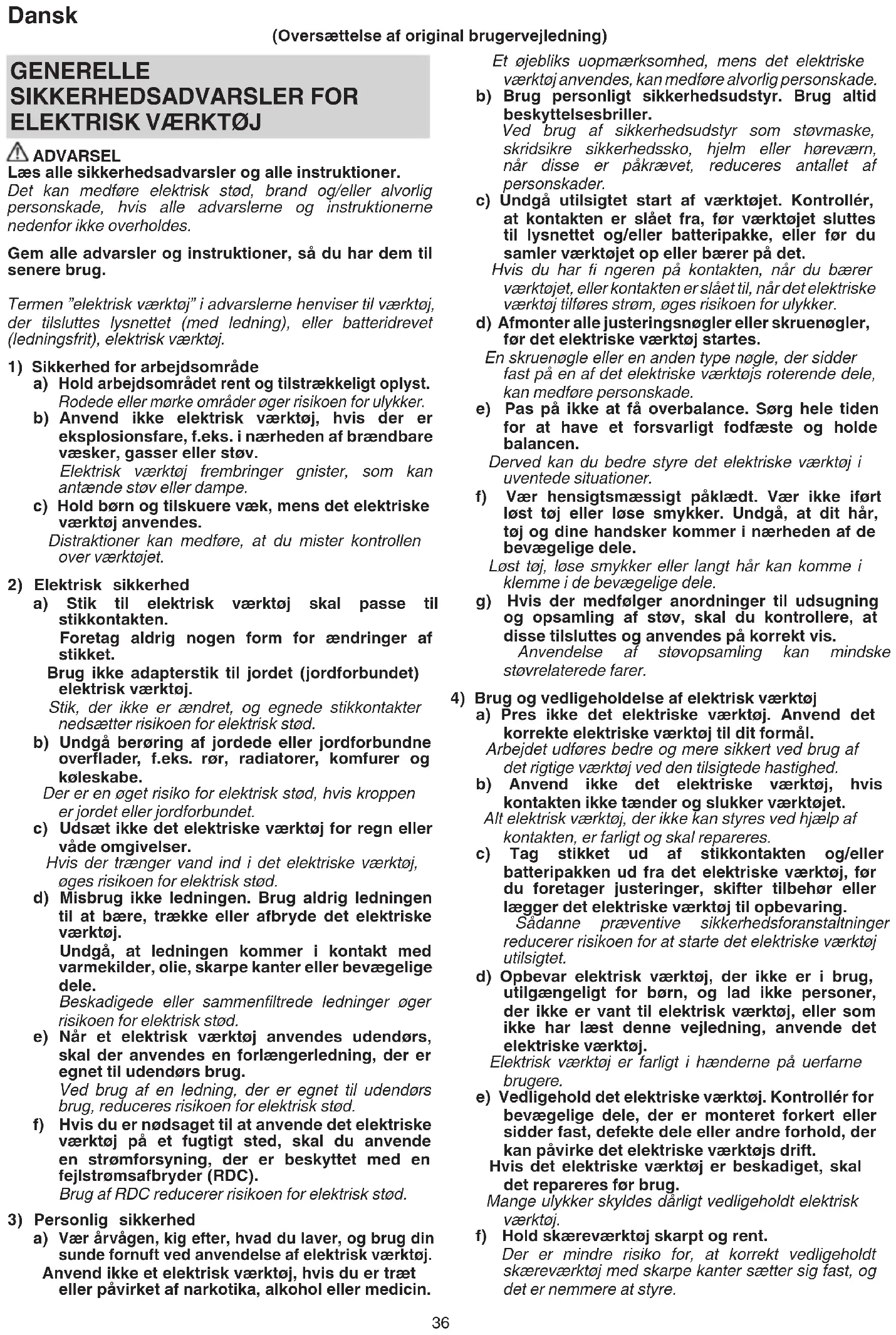

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Anvend det korrekte elektriske værktøj til dit formål. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten og/eller batteripakken ud fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold det elektriske værktøj. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Hold skæreværktøj skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. GENERELLE SIKKERHEDSADVARSLER FOR

ADVARSEL Læs alle sikkerhedsadvarsler og alle instruktioner. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle advarslerne og instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen ”elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet (ledningsfrit), elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Stik til elektrisk værktøj skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær årvågen, kig efter, hvad du laver, og brug din sunde fornuft ved anvendelse af elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 0000BookDH45ME.indb360000BookDH45ME.indb36 2017/12/0415:35:242017/12/0415:35:2437 Dansk g) Anvend det elektriske værktøj, tilbehør og værktøjsbits, osv. i overensstemmelse med disse instruktioner, idet du tager højde for arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af elektrisk værktøj til andre opgaver end de tilsigtede kan medføre farlige situationer.

a) Få dit elektriske værktøj efterset af en kvalifi ceret reparationstekniker, der kun anvender originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. FORHOLDSREGEL Hold børn og svagelige personer væk. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSFORSKRIFTER FOR BOREHAMMER

Udsættelse for støj kan medføre høretab.

2. Anvend hjælpehåndtaget/håndtagene, hvis

værktøjet er udstyret hermed. Hvis du mister kontrollen over værktøjet, kan det medføre personskade.

3. Hold fast i det elektriske værktøj i gribefl aderne,

når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Skæretilbehør, der kommer i kontakt med en ”strømførende” ledning, kan gøre synlige metaldele på det elektriske værktøj ”strømførende” og kan give operatøren elektrisk stød. EKSTRA SIKKERHEDSFORSKRIFTER

1. Sørg for, at den anvendte strømkilde opfylder de

Hvis stikket er tilsluttet til en stikkontakt, mens afbryderen er i positionen TIL, begynder det elektriske værktøj at køre med det samme, hvilket kan medføre alvorlige ulykker.

3. Når arbejdsområdet fjernes fra strømkilden, skal du

anvende en forlængerledning af tilstrækkelig tykkelse og nominel kapacitet. Forlængerledningen skal være så kort som det praktisk er muligt.

4. Rør ikke ved bit under eller umiddelbart efter betjening.

Bit bliver meget varm under drift og kan medføre alvorlige forbrændinger.

5. Før du begynder at bryde væggen, gulvet eller loftet ned,

hugge ind i eller bore i det, skal du omhyggeligt bekræfte, at elementer som elektriske kabler eller elektriske rør ikke graves ned.

6. Hold altid ordentligt fast i håndtaget på selve hammeren

samt dennes sidehåndtag. Ellers kan den producerede modkraft medføre i unøjagtig og endda farlig kørsel.

Indånd ikke den skadelige støv, der genereres ved boring eller mejsling. Støvet kan være forbundet med en helbredsmæssig risiko for dig selv og tilskuere.

8. Montering af værktøj

○ For at forhindre ulykker skal du sørge for at slukke kontakten og frakoble stikket fra stikkontakten. ○ Ved anvendelse af værktøj som mejsler, borespidser, osv. skal du sørge for at anvende originale dele, udpeget af vores virksomhed. ○ Rens borespidsens skaftdel. Derefter smøres skaftdelen med fedtet eller maskinolien.

9. Rotationshastigheden kan ikke ændres ved at trykke på

rotationshastighedsknappen, mens motoren roterer. For at ændre hastighed skal værktøjet først slukkes.

Det anbefales til enhver tid at anvende en fejlstrømsafbryder med en nominel fejlstrøm på 30 mA eller derunder. SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. DH45ME / DH45MEY: Borehammer Vibrationsbeskyttelse for bruger Læs alle sikkerhedsadvarsler og alle instruktioner. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2002/96/ EF om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt.

Hastighed uden belastning Bpm Slagrate ved fuld belastning

Vægt (I henhold til EPTA-procedure 01/2003) Borekrone Kernebor Funktion til indstilling af værktøjsposition Funktionen Kun hamren Funktion for rotation og hamren Slå boremaskine TIL Slå boremaskine FRA Knappen Kontinuerlig drift Strømlampe 0000BookDH45ME.indb370000BookDH45ME.indb37 2017/12/0415:35:252017/12/0415:35:2538 Dansk Knap til valg af rotationshastighed Displaylampe

• Høj hastighed / slagrate Kobl primært stik fra stikkontakten Klasse II værktøj Maks. skaft for SDS STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstående. ○ Plastikæske p. 1
• ○ Sidehåndtag p. 1
• ○ Stopper p. 1
• ○ Hammerfedt A Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE Funktion for rotation og hamren ○ Boring af forankringshuller ○ Boring af huller i beton Funktionen til kun hamren ○ Knusning af beton, afhugning, gravning og inddeling af kvadrater (ved anvendelse af ekstra tilbehør) SPECIFIKATIONER Denne maskines specifi kationer er opstillet i tabellen på side p. 1

BEMÆRK Grundet HiKOKIs løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

MONTERING OG ANVENDELSE

Handling Figur Side Isætning af SDS-maks.-værktøjer 1 106 Fjernelse af SDS-maks.-værktøjer 2 106 Skift af værktøjsretning 3 106 Valg af driftsindstilling 4 106 Slå til og fra 5 106 Om afbryderlampen

Ved hjælp af konusskaftadapteren

Montering af kernebor

Montering af styreplade og midterstift

• For detaljeret information vedrørende hvert værktøj bedes du kontakte et autoriseret HiKOKI-servicecenter. Opvarmning (Fig. 13) Smøre-systemet i denne enhed kan kræve opvarmning, hvis det er koldt. Anbring enden af boret således, at det kontakter betonen, slå afbryderen til og udfør opvarmningen. Forvis dem om, at der lyder en kollisionslyd, og begynd derefter at bruge enheden. FORSIGTIG Hold, mens opvarmningen udføres, godt fast i sidehåndtaget og værktøjskroppen med begge hænder for at opretholde et sikkert greb. Pas på, at De ikke mister fodfæstet på grund af at boret sidder fast. Anvendelse af knappen Kontinuerlig drift Funktionen i knappen Kontinuerlig drift er kun tilgængelig i ”Indstillingen Udhamring ”. Tryk på knappen Kontinuerlig drift tænder en blå LED, der indikerer aktiveringen af funktionen Kontinuerlig drift, som holder værktøjet kørende, selv når du har sluppet udløserkontakten. For at annullere funktionen skal du trykke på knappen Kontinuerlig drift igen eller skubbe udløserkontakten hen på positionen TIL. (Fig. 14) BEMÆRK Kontinuerlig drift deaktiveres, når der trykkes på kontakten. Under kontinuerlig drift skal du holde hånden væk fra kontakten og tage fat i nederste del af håndtaget for at undgå utilsigtet berøring af kontakten. (Fig. 15) OM BESKYTTELSESFUNKTIONEN Dette værktøj har et indbygget beskyttelseskredsløb til at forhindre skade på enheden i tilfælde af fejl. Afhængig af arten af fejl vil displaylampen blinke som vist i Tabel 1, og enheden vil holde op med at køre. I sådanne tilfælde skal du tjekke det problem, som er indikeret ved blinkene, og foretage de nødvendige trin til udbedring af problemet. BEMÆRK Det er måske nødvendigt at reparere, hvis displaylampen bliver ved med at blinke, efter at du har gjort alt, hvad der er nødvendigt for at løse problemet. Hvis problemet fortsætter, sørg da for en reparation. Tabel 1 Displaylampen blinker Årsag Løsning Blink Indvendig temperatur har oversteget enhedens specifi cerede temperatur. (Beskyttelsesfunktion for temperaturforøgelse) Sluk enheden, og lad den køle af i ca. 15 til 30 minutter. Når temperaturen falder, skal du trykke på rotationshastigheds- vælgerkontakten for at gendanne. 0000BookDH45ME.indb380000BookDH45ME.indb38 2017/12/0415:35:252017/12/0415:35:2539 Dansk Blink Overdrevent tryk på værktøjet har resulteret i overbelastning. (Beskyttelsesfunktion for overbelastning) Tryk på knappen til valg af rotationshastighed for at gendanne. Prøv at undgå opgaver, der overbelaster enheden. Blink Værktøjet er tilsluttet en strømkilde, hvis spænding er enten for høj eller for lav. (Beskyttelsesfunktion for kredsløb) Tilslut enheden til en strømforsyning, der matcher indgangsspændingen, som er angivet på typeskiltet. Tryk på knappen til valg af rotationshastighed for at gendanne. Blink Fejl i afl æsning af sensorsignal. (Funktion til kontrolovervågning) Tryk på knappen til valg af rotationshastighed for at gendanne. Det er måske nødvendigt at reparere, hvis denne fejl fortsat dukker op.

Denne borehammer er en helt lufttæt konstruktion, der skal beskytte mod støv og hindre lækage af smøremiddel. Derfor kan denne borehammer anvendes uden smøring i lang tid. Udskift fedtet som beskrevet nedenfor. Udskiftningsperiode for fedt Efter køb skal du udskifte fedt efter hver 6 måneders anvendelse. Anmod om udskiftning af fedt på det nærmeste autoriserede servicecenter.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af borespidserne

Idet anvendelse af sløvt værktøj medfører motorfejl og forringet eff ektivitet, skal du udskifte borespidserne med nye eller slibe dem igen, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve ”hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motorviklingen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Udskiftning af netledning

Hvis det er nødvendigt at udskifte netledningen, skal det gøres af producenten af denne af sikkerhedsmæssige årsager. FORSIGTIG Ved drift og vedligeholdelse af elektrisk værktøj skal gældende sikkerhedsbestemmelser og -standarder for hvert land overholdes. GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN60745 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 106 dB (A) (DH45ME) 107 dB (A) (DH45MEY) Det afmålte A-vægtede lydtryksniveau: 95 dB (A) (DH45ME) 96 dB (A) (DH45MEY) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN60745. Hammerboring i beton: Vibrationsudsendelsesværdi

Tilsvarende mejslingsværdi: Vibrationsudsendelsesværdi

Den erklærede samlede værdi for vibration er blevet målt i henhold til en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. Den kan også anvendes ved en indledningsvis vurdering af eksponeringen. ADVARSEL ○ Vibrationsudsendelsen under faktisk brug af det elektriske værktøj kan afvige fra den erklærede totalværdi alt efter, hvordan værktøjet anvendes. ○ Identifi cér sikkerhedsforanstaltningerne til beskyttelse af brugeren, der er baseret på en vurdering af eksponeringen ved brug under faktiske forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover udløsertiden). BEMÆRK Grundet HiKOKIs løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 0000BookDH45ME.indb390000BookDH45ME.indb39 2017/12/0415:35:252017/12/0415:35:2540 Norsk
