| Mærke | HiKOKI |
| Model | NH18DSL |
| Produkttype | Trådløs automatisk sømpistol (hammer) |
| Nominel spænding | 18 V |
| Maks. antal slag | 4000 min⁻¹ |
| Kompatibel søm diameter | 1,7 mm – 4,1 mm |
| Kompatibel søm længde | 25 mm – 90 mm (afhængigt af træ) |
| Vægt (afhængigt af batteri) | 1,3 kg – 1,9 kg |
| Dimensioner (H × L) | 135 mm × 285 mm (med BSL1815) |
| Batteri | Lithium-ion 18 V (model BSL1815 eller kompatibel) |
| Lader | UC18YKSL (14,4 V – 18 V) |
| Medfølgende tilbehør | Øjenbeskyttelse |
| Driftstemperatur | 0 °C – 40 °C |
| Lydtryksniveau | 96 dB(A) (usikkerhed K=3 dB(A)) |
| Lydeffektniveau | 107 dB(A) (usikkerhed K=3 dB(A)) |
| Vibration (samlet værdi) | 15,5 m/s² (usikkerhed K=1,5 m/s²) |
| Sikkerhedsanordning | Kontaktstift, motor termisk beskyttelse |
| Funktioner | Impulsaffyring, LED-indikator, ophængskrog |
| Vedligeholdelse | Rengør og smør stiften, kontroller skruer, opbevar ved < 40 °C |
| Anbefalede materialer | Blødt træ (SPF, cedertræ) |
Ofte stillede spørgsmål - NH18DSL HiKOKI
Brugerspørgsmål om NH18DSL HiKOKI
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Hammer i PDF-format gratis! Find din vejledning NH18DSL - HiKOKI og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. NH18DSL af mærket HiKOKI.

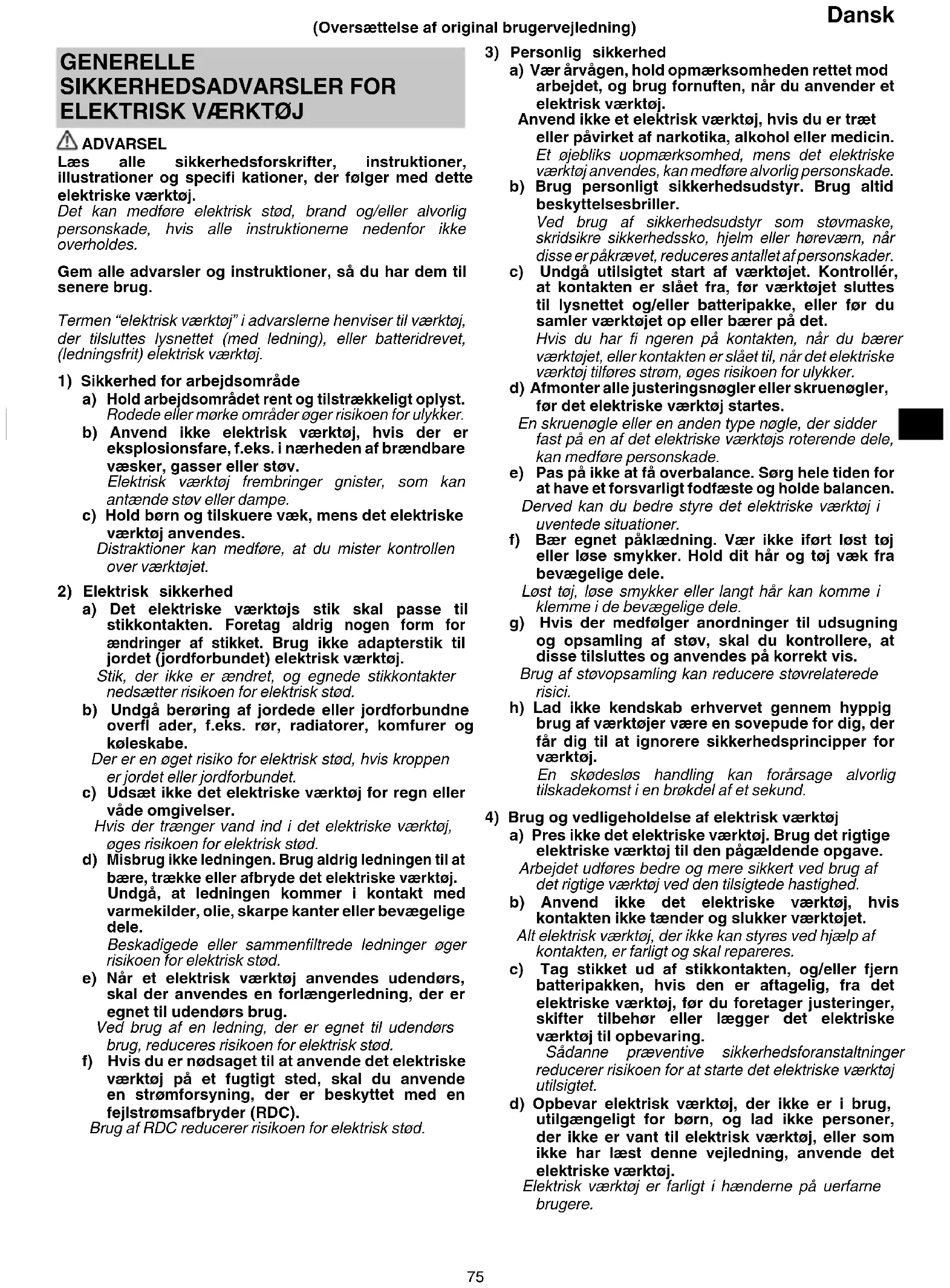

BRUGSANVISNING NH18DSL HiKOKI
Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.
Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.
Gem alle advarsler og instruktioner, så du har dem til senere brug.
Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.
1) Sikkerhed for arbejdsområde
a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker.
b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.
c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.
Distraktioner kan medføre, at du mister kontrollen over værktøjet.
2) Elektrisk sikkerhed
a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.
b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe.
Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.
c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.
Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.
Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.
Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).
Brug af RDC reducerer risikoen for elektrisk stød.
3) Personlig sikkerhed
a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj.
Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.
c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.
d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes.
En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.
Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele.
g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.
En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.
4) Brug og vedligeholdelse af elektrisk værktøj
a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave.
Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.
b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet.
Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.
Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.
d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.
Elektrisk værktøj er farligt i hænderne på uerfarne brugere.
Dansk
e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug.
Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.
f) Sørg for, at skæreværktøj er skarpt og rent.
Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.
g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.
Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.
h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt.
Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.
5) Brug og vedligeholdelse af batteriværktøj
a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten.
En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.
b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.
c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.
d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp.
Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret.
Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst.
f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur.
Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion.
g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne.
Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.
6) Service
a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.
Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.
b) Udfør aldrig service på beskadigede batteripakker.
Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.
FORHOLDSREGEL
Hold børn og fysisk svagelige personer på afstand.
Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer.
SIKKERHEDSADVARSLER FOR SLAGHAMMER CORDLESS
- Antag altid, at værktøjet indeholder søm.
Skødesløs håndtering af den Slaghammer kan medføre uventet aff yring af søm og personskade.
- Ret aldrig værktøjet mod dig selv eller nogen i nærheden.
Uventet udløsning affyrer sømmet og medfører tilskadekomst.
- Aktivér ikke værktøjet, medmindre det er anbragt forsvarligt mod arbejdsemnet.
Hvis værktøjet ikke rører ved arbejdsemnet, kan sømmet blive afrettet væk fra dit mål.
- Kobl værktøjet fra strømkilden, når sømmet sidder fast i værktøjet.
Ved fjernelse af et søm, der sidder fast, kan den Slaghammer ved et uheld blive aktiveret, hvis den er sat til.
- Anvend ikke denne Slaghammer til fastgørelse af elektriske kabler.
Den er ikke beregnet til brug ved installation af elektriske kabler og kan beskadige isoleringen på de elektriske kabler, hvorved der er risiko for elektrisk stød eller brand.
- Bær høreværn
Udsættelse for støj kan medføre høretab.
- Anvend hjælpehåndtaget/-håndtagene, hvis værktøjet er udstyret hermed.
Hvis du mister kontrollen over værktøjet, kan det medføre personskade.
- Hold fast i det elektriske værktøj på de isolerede gribefl ader, når du udfører en funktion, der kan bringe fastgøringsanordningen i berøring med den skjulte ledningsføring.
Fastgøringsanordninger, der kommer i berøring med en "strømførende" ledning, kan gøre metaldelene på det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød.
EKSTRA SIKKERHEDSADVARSLER
- Sørg for at holde godt fast i værktøjet under anvendelse.
Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst. (Fig. 12)
- Sikker betjening gennem korrekt anvendelse.
Dette værktøj er beregnet til at slå søm i træ og lignende materialer. Anvend det udelukkende til dets rigtige formål.
- Vær forsigtig med antændelse og eksplosioner.
Eftersom der kan opstå gnister under søm-islagning, er det farligt at anvende dette værktøj i nærheden af lak, maling, rensebenzin, fortynder, benzin, gas, klæbemidler og lignende brændbare sunstanser, da disse kan blive antændt eller eksplodere. Under ingen omstændigheder må dette værktøj derfor anvendes i nærheden af sådanne brændbare materialer.
- Brug altid øjenbeskyttelse (beskyttelsesbriller).
Brug altid øjenbeskyttelse, når De anvender værktøjet, og sørg for, at også omkringstående personer anvender øjenbekyttelse.
Hvis Wagmer
ter af søm, der ikke blev
slået ordentligt i, kommer i øjnene,
kan det nedsætte synet. ∅jenbeskyttelse kan købes hos enhver isenkræmmer. Bær altid øjenbeskyttelse under anvendelse af dette værktøj. Anvend enten øjenbeskyttelse eller en bred maske over briller med glas med styrke.
Arbejdsgiveren bør altid gøre anvendelse af øjenbeskyttelse obligatorisk.
- Beskyt hørelse og ansigt.
Anvend høreværn og hovedbeskyttelse under arbejdet med islagning af søm. Afhængigt af tilstanden, bør man ligeledes sikre, at omkringstående personer også bruger høreværn og hovedbeskyttelse.
- Vær opmærksom på personer, som arbejder i nærheden.
Det er yderst farligt, hvis som, der ikke er slået ordentligt i, rammer andre personer. Vær derfor altid opmærksom på sikkerheden for de personer, som befi nder sig i nærheden, når der arbejdes med dette værktøj. Forvis Dem altid om, at ingen personer i nærheden har krop, hænder eller fødder for tæt på sømudgangen.
- Ret aldrig sømudgangen mod andre personer.
Gå altid ud fra, at værktøjet indeholder som.
Hvis sømudgangen er rettet mod en person, kan der ske alvorlige ulykker, hvis De ved en fejltagelse kommer til at
tømme værktøjet. Ved til- og frakobling af batteriet under påfyldning af søm eller lignende funktioner skal du sørge for, at sømudtaget ikke peger mod personer (ej heller dig selv). Selvom værktøjet ikke indeholder nogen søm, er det farligt at tømme værktøjet, mens det er rettet mod en person, så undgå til enhver tid at gøre dette. Brug ikke værktøjet som legetøj. Respekter værktøjet som et arbejdsredskab.
- Kontrollér stangen før brug.
Sørg for, at stangen fungerer korrekt. Anvend aldrig den Slaghammer, medmindre stangen fungerer ordentligt, idet den Slaghammer ellers uventet kan afgive et som. Undgå at manipulere med eller fjerne stangen, idet stangen ellers bliver ubrugelig.
- Anvend kun de foreskrevne som.
Anvend aldrig andre søm end dem, der er specifi cerede og beskrevet i denne brugsvejledning.
- Vær påpasselig ved tilslutning af slangen.
Forvis Dem om følgende, när De tilslutter slangen og isætter søm, således at De ikke kommer til at aff yre værktøjet ved en fejltagelse.
○ Rør ikke ved udløseren.
○ Tillad ikke at affyringshovedet kontakter nogen flade.
○ Hold aff yringshovedet nedad.
Observer nøje de ovenstående sikkerhedsforskrifter og forvis Dem altid om, at ingen kropsdele, hænder eller ben på noget tidspunkt befi nder sig foran sømudgangen.
- Anbring ikke uforsigtigt fi ngeren på udløseren.
Anbring ikke fi ngeren på udløseren, undtagen när islagningen udføres. Hvis De bærer værktøjet eller rækker det til en anden person, mens De har fi ingeren på udløseren, kan De uforvarende komme til at udløse et søm og således forårsage en ulykke.
- Tryk sømudgangen fast mod det materiale, i hvilket der skal slås søm i.
Ved islagning af som skal somudgangen presses fast mod det materiale, i hvilket der skal slås som i. Hvis dette ikke gøres, vil der være risiko for, at sommene kan springe tilbage.
- Hold hænder og fødder på god afstand af aff yringshovedet under brugen.
Der er meget farligt, hvis hænder eller fødder ved en fejltagelse rammes af et søm.
- Vær på vagt overfor tilbageslag af værktøjet.
Hold hovedet etc. på god afstand af værktøjets øverste del under arbejdet. I modsat fald kan der opstå farlige situationer, eftersom der er risiko for, at værktøjet kan slå voldsomt tilbage, hvis det søm, der slås i, kommer i kontakt med det foregående søm eller en knast i træet.
- Vær forsigtig, når der slås som i tynde træplader eller i hjørner på træplader.
Ved islagning af søm i tynde træplader, er der risiko for, at sømmene går helt igennem pladen, hvilket ligeledes kan være tilfældet, når der slås søm i hjørner af en træplade, grundet retningsafvigelse på sømmet. Forvis Dem i et sådant tilfælde om, at ingen personer har hænder eller fødder eller andre legemsdele bag den tynde træplade eller ved siden af det stykke træ, hvori der skal slås søm.
- Samtidig islagning af som på begge sider af den samme væg er farligt.
Islagning af som bør under ingen omstændigheder fi nde sted på begge sider af en væg samtidigt. Dette er overordentlig farligt, eftersom sømmene kan trænge gennem væggen og således blive årsag til personskade.
- Anvend aldrig værktøjet på stilladser eller stiger.
Værktøjet bør ikke anvendes til specielle formål, som for eksempel:
- når ændring af et islagningssted indebærer anvendelse af stilladser, trapper, stiger eller stigelignende konstruktioner, for eksempel taglægter.
– lukning af kasser eller tremmekasser. -
montering af transport-sikkerhedssystemer på for eksempel køretøjer og vogn.
-
Fjern alle resterende som samt batteriet fra den Slaghammer ved:
1) der udføres vedligeholdelse og eftersyn;
2) kontrol af korrekt drift af stang og udløser;
3) du afhjælper skruestop;
4) dykkerpistolen ikke er i brug;
5) du forlader arbejdsområdet;
6) du flytter dykkerpistolen et andet sted hen; og
7) rækker den til en anden person.
Forsøg først at afhjælpe sømstop eller udføre reparation af den Slaghammer, når du har fjernet batteriet og alle resterende søm fra den Slaghammer.
Den Slaghammer må aldrig efterlades uden opsyn, idet personer, der ikke er bekendt med brugen af den Slaghammer, kunne påbegynde håndtering af den og komme til skade.
- Ved rengøring af det elektriske værktøj må du ikke anvende benzin eller andre brændbare væsker.
Hvis damp fra en brændbar væske kommer ind i det elektriske værktøj, er der fare for, at gnister produceret ved hæftning, osv. kan medføre eksplosion.
- Driftsområdet for dette apparat ligger mellem 0°C og 40°C, derfor vær sikker på, at bruge apparatet indenfor dette område. Apparatet kan risikere ikke at virke under 0°C eller over 40°C.
sain-Lad ALDRIG magneter (eller lignende magnetiske enheder) være ved siden af den Slaghammer, idet der er en magnet inde i den Slaghammer.
Gør du det, medfører det manglende funktion i dykkerpistolen eller tilskadekomst som følge af funktionsfejl.
- Slukning af enheden efter kontinuerligt arbejde.
Dansk
-
Dette elektriske værktøj er udstyret mø et temperaturbeskyttelseskredsløb for at beskytte motoren. Kontinuerligt arbejde kan få temperaturen i enheden til at stige, aktivere temperaturbeskyttelseskredsløbet og automatisk stoppe driften. Hvis dette sker, skal du lade det elektriske værktøj køle ned, før brugen genoptages.
-
Dette produkt holder muligvis op med at fungere, när der registreres en abnormitet.
-
Se ikke direkte ind i lyset. Sådanne handlinger kan medføre øjenskader.
Tør eventuelt snavs og smuds af, der sidder på LED-lampens linse, med en blød klud, mens du passer på ikke at ridse linsen.
Ridser på LED-lampens linse kan medføre reduceret lysstyrke.
SIKKERHEDSFORANSTALTNINGER FOR BATTERI OG OPLADER
- Oplad batteriet ved en omgivende temperatur på 0–40°C.
Temperaturer på under 0°C medfører overopladning, der er farligt. Batteriet kan ikke oplades ved temperatur på over 40°C.
Den mest egnede temperatur for opladning ligger på 20–25°C.
- Anvend ikke opladeren kontinuerligt.
Når en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, før du oplader næste batteri.
-
Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.
-
Skil aldrig det genopladelige batteri eller opladeren ad.
-
Kortslut aldrig det genopladelige batteri.
Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.
-
Bortskaf ikke batteriet ved at kaste det på et bål. Hvis batteriet brændes, kan det eksplodere.
-
Anvendelse af et afl adet batteri beskadiger opladeren.
-
Når batteriet har nået slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du købte det.
Bortskaf ikke det afl adede batteri.
- Stik ikke genstande ind i opladerens ventilationsåbninger.
Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.
FORHOLDSREGEL OM LITHIUM-ION-BATTERIET
For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.
- Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.
Hvis dette skulle ske, skal du straks lade batteriet op.
-
Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.
-
Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.
I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen.
Vær desuden opmærksom på følgende advarsler og forholdsregler.
ADVARSEL
For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.
- Sørg for, at spåner og støv ikke samler sig på batteriet. ○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet.
○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet.
○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv.
☐ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).
-
Undlad at punktere batteriet med et skarpt objekt som fx et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.
-
Undlad at anvende et tydeligt beskadiget eller deformt batteri.
-
Undlad at anvende batteriet i omvendt polaritet.
-
Undlad at tilslutte direkte til elektriske stikkontakter eller en cigaretteandere i biler.
-
Undlad at anvende batteriet til andre formål end dem, der er angivet.
-
Hvis batteriet ikke oplades helt, selv efter at den angivne opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.
-
Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.
-
Hold det øjeblikkeligt væk fra åben ild, hvis der opdages en lækage eller ubehagelig lugt.
-
Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.
-
Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.
-
Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.
FORSIGTIG
-
Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.
-
Hvis du får væske på huden eller tojet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen.
Det er muligt, at det kan give hudirritation.
- Hvis du opdager rust, ubehagelig lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.
ADVARSEL
Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion-batteriet skal du sørge for at overholde reglerne for følgende indhold.
○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen.
○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren (Fig. 2).
VEDR∅RENDE TRANSPORT AF LITHIUM-ION-BATTERI
Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler.
ADVARSEL
Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, når du arrangerer transport.

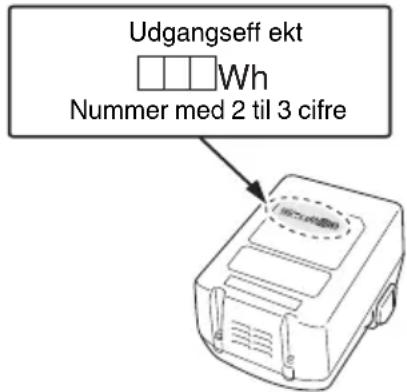

○ Lithium-ion-batterier, der overstiger en udgangseffekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer.
○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.
| 1 | Aff yringshoved (udtag) |
| 2 | Stang |
| 3 | LED-lampe |
| 4 | Udløser |
| 5 | Krog |
| 6 | Batteri |
| 7 | Lås |
| 8 | Batteridæksel |
| 9 | Terminaler |
| 10 | Ventilationshuller |
| 11 | Oplader |
| 12 | Sømhoved |
| 13 | Sømskaft |
| 14 | Spids af søm |
| 15 | Magnet |
| 16 | Magnetiseret område |
| 17 | Søm |
| 18 | Driverenhed |
| 19 | Metalsammenføjning |
| 20 | Hul |
| 21 | Skrue |
| 22 | Rille |
| 23 | Tang |
SYMBOLER
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.
 | NH18DSL: Slaghammer cordless |
 | Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. |
 | Operatører og andre i arbejdsområdet skal være iført sikkerhedsbriller med sidebeskyttelse. |
 | Ret aldrig værktøjet mod dig selv eller andre i arbejdsområdet. |
 | Kobl batteriet fra |
 | Må ikke anvendes på stilladser, stiger. |
  | Kun for EU-landeElektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald!I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. |
 | Jævnstrøm |
 | Vægt(I henhold til EPTA-procedure 01/2014) |
 | Slå dykkerpistol TIL |
 | Slå dykkerpistol FRA |
 | Advarsel |
 | Forbudt handling |
SPECIFICATIONER
- Slaghammer cordless
| Model NH18DSL | |
| Spænding 18 V | |
| Antal slag 4000 min | -1 |
| Anvendeligt som ø1,7 – 4,1 mm (Se | Tabel 1)* 1 |
| Anvendelig sømlængde 25 mm til 90 mm* | 1 |
| Vægt*2 | 1,3 – 1,9 kg |
| MålHøjde × længde | 135 mm × 285 mm (BSL1815) |
*1: Vanskeligheder ved træ: SPF, cedertræ
Kan muligvis ikke køre et søm helt ind i hårde materialer såsom skarntydegran, MDF eller lamineret tømmer.
*2: Vægt: I henhold til EPTA-procedure 01/2014. Afhænger af monteret batteri. Den tungeste vægt målesmed BSL36B18 (forhandles separat).
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.
VALG AF S∅M
- Anvend ikke som i andre størrelser.
De kan beskadige stangen eller aff yres skråt. - Vær opmærksom på størrelserne på sømhoveder. Størrelsen på sømhoveder kan variere mellem stor og lille ved kommercielt tilgængelige bulk-søm.
- Anvend ikke hærdede søm.
BEMÆRK
- Kan muligvis ikke køre et søm helt ind i hårde materialer såsom skarntydegran, MDF eller lamineret tømmer.
Dansk
STANDARDTILBEH∅R
ADVARSEL
- Andet tilbehør end det, der er vist nedenfor, kan føre til funktionsfejl og deraf følgende skader.
BEMÆRK: Tilbehør kan ændres uden nogen forpligtelse for HiKOKI.
EKSTRAUDSTYR (SÆLGES SEPARAT)
1. Batteri
○ BSL1815
2. Oplader
○ UC18YKSL (Opladningsspænding: 14,4 V – 18 V)
Der forbeholdes ret til ændringer af ekstraudstyr uden varsel.
ANVENDELSE
○ Træmaterialer i almindelige konstruktioner, beslag, træplader, stelværk og renoveringer
OPLADNING
Batteri og batterilader leveres ikke med dette produkt. Ved genopladelige batterier skal du oplade i henhold til håndteringsvejledningen til den oplader, som du anvender.
(Fig. 5)
| Handling Figur Side | ||
| Isætning og fjernelse af batteriet 3 2 | ||
| Betjening af kontakt 4 2 | ||
| Opladning 5 3 | ||
| Kontrol af stangens funktioner*1 | 6 | 3 |
| Islåning, når sømmet holdes ved hjælp af magneten*2 | 7 | 3 |
| Islåning, når sømmet holdes med fi ngrene.*3 | 8 | 3 |
| Fastgørelse af søm i metalsammenføjningen*4 | 9 | 4 |
| Anvendelse af krogen*5 | 10 | 4 |
| Afhjælpning af sømstop 11 4 | ||
| Valg af tilbehør | — | 199 |
\*1 ADVARSEL
○ Kontrollér, at stangen glider jævnt, när den betjenes. Rengør glideområdet på stangen, hvis den ikke glider jævnt.
\*2 ADVARSEL
○ Når du sætter et søm i stangen, skal du holde ved sømskaftet i stedet for spidsen.
○ Når du sætter et søm i slangen, skal du sørge for, at det ikke trykker på spidsen af driverenheden.
Når du sætter et søm i stangen, må du ikke placere fingre eller hænder under spidsen på sømmet.
\*3 ADVARSEL
○ Ved islåning af et søm, när det holdes med fingrene, skal du anbringe spidsen af sømmet ved et mål først og derefter sætte stangen på sømhovedet.
\*4 ADVARSEL
○ Ved islåning af af som skal du sørge for, at spidsen af sommet er i hullet i metalsammenføjningen.
\*5 FORSIGTIG
○ Ved anvendelse af krogen skal du hænge det elektriske værktøj ordentligt fast, så det ikke falder af ved et uheld. Hvis du taber det elektriske værktøj, kan det føre til en ulykke.
○ Sørg for, at batteriet er fjernet, när du anvender krogen.
○ Montér krogen sikkert. Medmindre krogen er monteret sikkert, kan den medføre tilskadekomst under anvendelse.
FORSIGTIG
Når du skyder søm i, skal du gøre det under kort tid og undgå kontinuerligt arbejde. Ellers kan der opstå en fejl eller lække fedt.
VEDLIGEHOLDELSE OG EFTERSYN
FORSIGTIG
Sørg for at fjerne batteriet fra den Slaghammer før vedligeholdelse og eftersyn.
ADVARSEL
1) Udførelse af vedligeholdelse og eftersyn; og
2) afhjælpning af sømstop.
○ Uden at tilslutte batteriet skal du kontrollere, om stangen bevæger sig stabilt ved at trykke spidsen af stangen mod et materiale som f.eks. træ.
1. Afhjælpning af sømstop (Fig. 11)
① Fjern batteriet fra den Slaghammer.
② Fjern det fastsiddende søm med en tang.
③ I tilfælde af hyppigt sømstop skal du kontakte et HiKOKI-autoriseret servicecenter.
2. Eftersyn af stang (Fig. 6)
Rengør og smør glidedelen af stangen og stikket regelmæssigt.
Kontrollér, om stangen bevæger sig jævnt ved at trykke den Slaghammer mod et materiale som f.eks. træ.
Når jernstøv eller lignende sætter sig fast på det magnetiserede område inden for stangen, reduceres den magnetiske kraft til at holde fast på et søm muligvis.
Tør området af med en klud eller klæbebånd indimellem. Tør også jernpulveret på magneten uden for stangen af med en klud eller klæbebånd indimellem.
Det gør stangens funktion jäevn.
3. Eftersyn af monteringsskruerne
Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.
4. Vedligeholdelse af motoren
Motordelen er selve "hjertet" af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.
5. Udvendig rengøring
Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.
6. Opbevaring
Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde.
BEMÆRK
Opbevaring af lithium-ion-batterier.
Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.
Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.
Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.
Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye.
FORSIGTIG
Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.
Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI
Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele).
GARANTI
Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.
Information om luftbåren støj og vibration
De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.
Det afmälte A-vægtede lydniveau: 107 dB (A)
Det afmålte A-vægtede lydtryksniveau: 96 dB (A)
Usikkerhed K: 3 dB (A).
Brug høreværn.
De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841.
Vibrationsudsendelsesværdi: 15,5m/s²
Usikkerhed K = 1,5 m/s²
Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet.
De kan også anvendes i en foreløbig vurdering af eksponeringen.
ADVARSEL
○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren).
BEMÆRK
Grundet HiKOKI's løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.
GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y
ADVARSEL
Hvis verktøyet ikke er i kontakt med arbeidsstykket, kan spikeren avledes fra målet ditt.
Når du fjerner en fastkilt spiker, kan Slaghammer bli aktivert ved et uhell hvis den er koblet til.
Mister du kontrollen kan det føre til personskade.
11. Ikke ha fi ngeren på avtrekkeren när det ikke er nødvendig.
1. Lad alltid batteriet ved en omgivelsestemperatur på 0–40°C.
- Ikke kast batteriet på et bål.
Hvis batteriet er brent, kan det eksplodere.
Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler.
ADVARSEL
Batteriet og batteriladeren følger ikke med dette produktet. Når det gjelder oppladbare batterier, må du lade dem opp i henhold til bruksanvisningen for den laderen du bruker. (Fig. 5)
MONTERING OG BRUK
○ Når du setter en spiker inn i stangen, må du ikke plassere fi ngrene eller hendene under spikerspissen.
\*3 ADVARSEL
Når du skyter en spiker mens du holder den med fi ngrene, plasserer du spikerspissen på målet først, og setter deretter stangen på spikerhodet.
\*4 ADVARSEL
○ Når du skyter en spiker, må du sørge for at spissen av spikeren er i hullet på metallfestet.
\*5 FORSIKTIG
② Fjern den fastkilte spikeren med en tang.
③ Ved hyppig fastkiling, kontakt et HiKÖKI autorisert servicesenter.
