BRUGSANVISNING H60MC HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

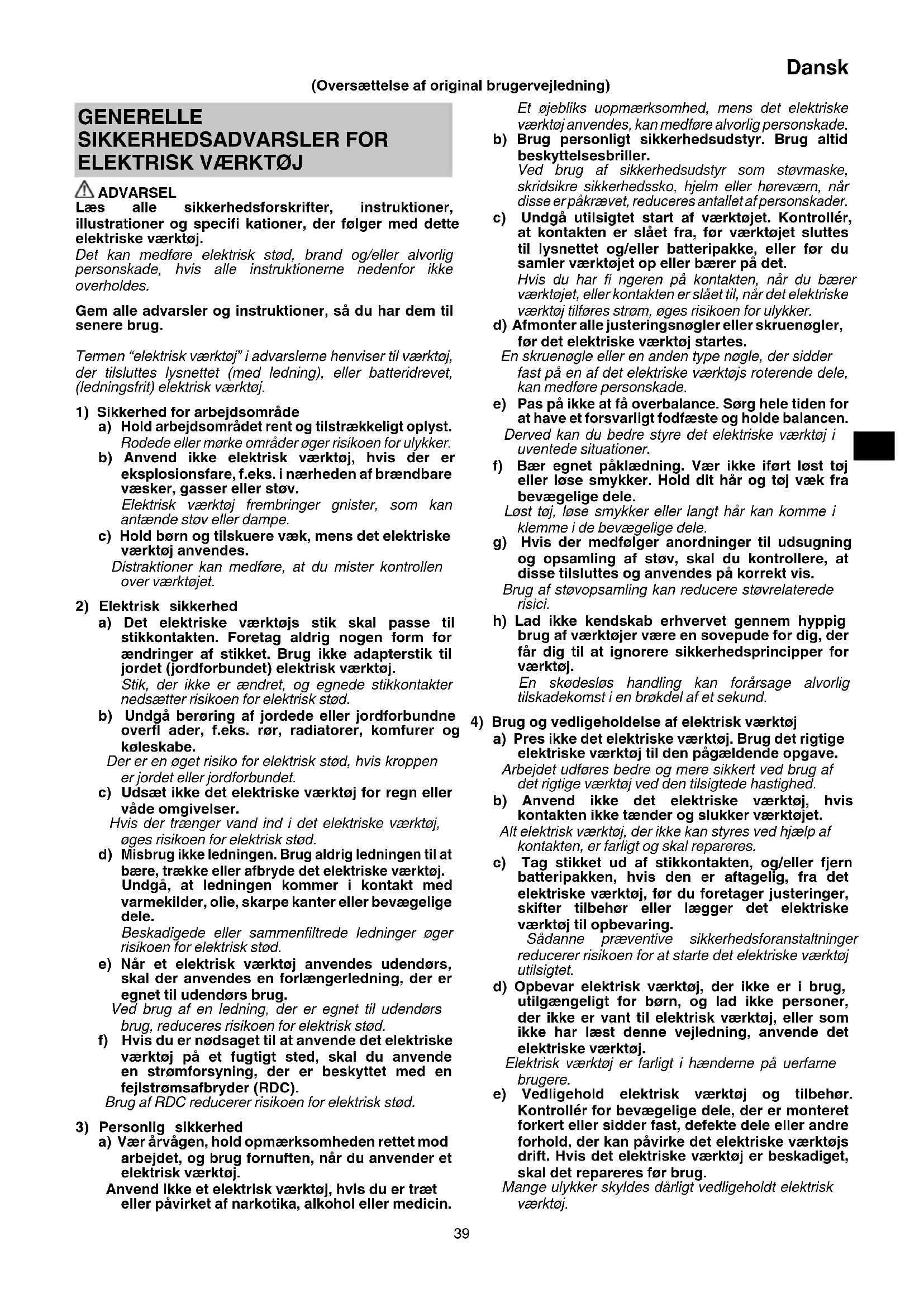

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 000BookH60MC.indb39000BookH60MC.indb39 2022/10/3117:05:252022/10/3117:05:2540 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSFORSKRIFTER FOR SLAGHAMMER Sikkerhedsforskrifter for alle funktioner

Udsættelse for støj kan medføre høretab.

2. Anvend hjælpehåndtag(ene), hvis værktøjet har

sådanne. Tab af kontrol kan medføre personskade.

3. Hold fast i det elektriske værktøj i gribefl aderne,

når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Skæretilbehør, der kommer i kontakt med en “strømførende” ledning kan gøre synlige metaldele på det elektriske værktøj “strømførende” og kan give operatøren elektrisk stød. EKSTRA SIKKERHEDSFORSKRIFTER

Hvis stikket er tilsluttet til en stikkontakt, mens afbryderen er i positionen TIL, begynder det elektriske værktøj at køre med det samme, hvilket kan medføre alvorlige ulykker.

3. Når arbejdsområdet fjernes fra strømkilden, skal du

anvende en forlængerledning af tilstrækkelig tykkelse og nominel kapacitet. Forlængerledningen skal holdes så kort som det praktisk er muligt.

4. Ved anvendelse af værktøj som mejsler, skæremaskiner

etc. skal der altid anvendes originale dele fra HiKOKI.

5. Sørg for at holde i grebet under arbejdet. Hold ikke i

håndtaget (A) under arbejdet. Hvis der trækkes i det ved en fejl, kan mejslen springe ud.

6. Rør ikke ved boret under eller kort efter arbejdet; det er

7. Forvis Dem altid om, at der ikke fi ndes elektriske

ledninger eller rør i vægge, gulve eller lofter, hvor der skal bores, mejsles eller brydes igennem.

Ved arbejdets start skal du bekræfte skruernes spænding.

11. Når du arbejder på et meget højt sted, skal du være

opmærksom på ting og personer under dig.

12. Bær sikkerhedssko for at beskytte dine fødder.

13. Sørg for at holde godt fast i værktøjet som vist i Fig. 9

(Fig. 1–Fig. 11) Skaft på værktøj Frontdæksel Greb (A) Greb (B) Sidehåndtag Stopper Udløserkontakt Typeskilt Håndtag Bagerste dæksel Børstehætte (inde i bagerste dæksel) Kabinet Bånd Bolt på håndtag Fatning Sidehåndtag Greb Holder til håndtag Bolt SYMBOLER ADVARSEL Følgende viser symboler anvendt til maskinen. Sørg for, at du forstår betydningen af dem før anvendelse. H60MC : Mejselhammer Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun til EU-lande Bortskaf ikke elektrisk værktøj sammen med husholdningsaff ald! I overensstemmelse med det Europæiske Direktiv 2012/19/EU om kasseret elektrisk og elektronisk værktøj og dets implementering i henhold til national lovgivning skal elektrisk værktøj, der har nået slutningen af sin levetid indsamles separat og leveres tilbage til et miljøvenligt genbrugsanlæg. Slå strømmen TIL Slå strømmen FRA 000BookH60MC.indb40000BookH60MC.indb40 2022/10/3117:05:252022/10/3117:05:2541 Dansk Kobl det primære stik fra stikkontakten Klasse II værktøj STANDARDTILBEHØR Ud over hovedenheden (1 enhed) indeholder pakken tilbehøret opstillet nedenfor. ○ Bærekasse ...................................................................1 ○ Skinnehoved (SDS max. skaft) ....................................1 ○ Sidegreb

Type I: Greb af stangtypen ........................1 Type II: Greb af D-typen ............................1 Der er fastgjort enten type I eller II sidegreb. Standardtilbehør kan ændres uden varsel. ANVENDELSER Nedbrydning af beton, hugning af beton, indkærvning, stangskæring og nedramning. Eksempler på anvendelse: Installation af rørsystemer og ledningsføring, installation af sanitære rørfaciliteter, installation af maskineri, vandforsyning og drænarbejder, opgaver indenfor inventar, havnearbejde og andre civiltekniske opgaver. SPECIFIKATIONER Spænding (efter områder)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Indgangseff ekt* 1250 W Slagrate ved fuld belastning 1600 min

Vægt (I henhold til EPTA- procedure 01/2014) 11,3 kg

• Sørg for at kontrollere typeskiltet på produktet, da det kan ændres efter områder. BEMÆRK Som følge af HiKOKIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

MONTERING OG ANVENDELSE

Handling Figur Side Montering af værktøj

Bestemmelse af værktøjets arbejdsposition

Fastgørelse af sidegrebet (Greb af stangtypen)

Flyt sidehåndtaget (Greb af D-typen)

Betjening af kontakt

Udskiftning af kulbørster

Montering af sidehåndtaget 10, 11 4 Valg af tilbehør ― 5

• Hold godt fast I borehammeren, så De ikke mister grebet på den, hvis det skulle ske at boret sætter sig fast, og lad maskinen arbejde ved sin egen vægt. Arbejd med en moderat hastighed og brug ikke for megen kraft. For hårdt tryk på borehammeren vil forringe eff ektiviteten. FORSIGTIG Cylinderbeholderen bliver varm efter længere tids anvendelse. Udvis derfor forsigtighed, så forbrændinger undgås.

Denne maskine er konstrueret fuldstændig lufttæt for at beskytte den mod støv og olielækage. Denne maskine kan anvendes uden tilførsel af fedt i længere tid. Dog bør der skiftes fedt, således at maskinens levetid kan opretholdes. Udskiftning af olie foretages som følger.

Betragt fedtet, når kulbørsten skiftes ud. (Se afsnittet VEDLIGEHOLDELSE OG EFTERSYN.) Få smøremidlet skiftet ud hos nærmeste HiKOKI servicecenter. Gå frem som beskrevet herunder, hvis De selv er nødt til at skifte smøremiddel.

2. Hvordan man skifter smøremiddel

FORSIGTIG Sluk for strømmen, inden smøremidlet skiftes ud, og træk stikket ud af kontakten. (1) Tag smøredækslet af og tør smøremidlet af indersiden. (2) Tilfør 76 g (standardmængden, for at smøre plejlstangen) HiKOKI Electric Hammer Grease A på krumtaphuset. (3) Efter udskiftning af smøremiddel sættes dækslet ordentligt på igen. I denne lejlighed, pas på ikke at skade eller miste olietætningen. BEMÆRK Hammer Grease A har lav viskositet. Anskaf samme type smøremiddel fra et autoriseret HiKOKI servicecenter, når der ikke er mere smøremiddel tilbage.

1. Eftersyn af tilbehør

Idet anvendelse af sløvt tilbehør, eksempelvis et pudsepunkt, en kniv, osv. forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte med nyt, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Gør du ikke det, kan det resultere i alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve “hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motorviklingen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulbørsterne (Fig. 8)

Motoren anvender kulbørster, der er forbrugsmateriale. Når de bliver slidt eller nærmer sig “slidgrænsen” ⓐ, giver det problemer med motoren. Når værktøjet har en kulbørste med automatisk stopfunktion, stopper motoren automatisk. På det tidspunkt skal du udskifte begge kulbørster med nye, der har samme kulbørstenumre ⓑ vist i Fig. 8. Desuden skal du altid holde kulbørsterne rene og sikre, at de glider frit i børsteholderne.

5. Udskiftning af kulstofbørster

Løsen stilleskruen og tag bagdækslet af. Tag kulholderen og kullet ud. Når kullene er skiftet ud, må man sikre sig, at holderne fæstnes forsvarligt og se til, at bagdækslet sættes på. 000BookH60MC.indb41000BookH60MC.indb41 2022/10/3117:05:262022/10/3117:05:2642 Dansk

6. Udskiftning af forsyningsledning

Hvis det er nødvendigt at udskifte forsyningsledningen, skal det gøres af et HiKOKI-autoriseret servicecenter for at undgå fare for sikkerheden. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. GARANTI Vi garanterer for elektrisk værktøj fra HiKOKI i henhold til lovmæssige/specifi kke nationale bestemmelser. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj i samlet tilstand sammen med GARANTIBEVISET, som du fi nder i slutningen af denne vejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 100 dB (A) Det afmålte A-vægtede lydtryksniveau: 80 dB (A) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Tilsvarende mejslingsværdi: Vibrationsudsendelsesværdi

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Som følge af HiKOKIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 000BookH60MC.indb42000BookH60MC.indb42 2022/10/3117:05:262022/10/3117:05:2643 Norsk

gulv, må du forsikre deg om at der er ingen elektriske ledninger eller rør innenfor.

6. Bytte strømledning

K. Yokoyama General Manager of Quality Assurance Division 000BookH60MC.indb101000BookH60MC.indb101 2022/10/3117:05:472022/10/3117:05:47102 Dansk Polski EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændigt ansvarlige for, at mejselhammeren, identifi ceret ved type og specifi k identifi kationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fi l i *4) – Se nedenfor. Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fi l. 2000/14/EF

Udstyrets vægt: 11,3 kg

Procedure for fastsættelse af ensartethed: Bilag VI

Garanteret lydstyrkeniveau: 102 dB Erklæringen gælder produktet, der er mærket med CE.
