MANUAL DE UTILIZADOR H60MC HiKOKI

MONTAJE Y FUNCIONAMIENTO

El valor total declarado de las vibraciones y el valor declarado de las emisiones de ruido han sido medidos de acuerdo con un método de prueba estándar y pueden utilizarse para comparar una herramienta con otra. También podrían utilizarse en una evaluación preliminar de la exposición. ADVERTENCIA ○ La vibración y la emisión de ruido durante el uso real de la herramienta eléctrica pueden diferir del valor total declarado en función de las formas de uso de la herramienta, especialmente del tipo de pieza de trabajo procesada; y ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI, estas especifi caciones están sujetas a cambio sin previo aviso. 000BookH60MC.indb30000BookH60MC.indb30 2022/10/3117:05:212022/10/3117:05:2131 Português b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó. h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta. As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção.

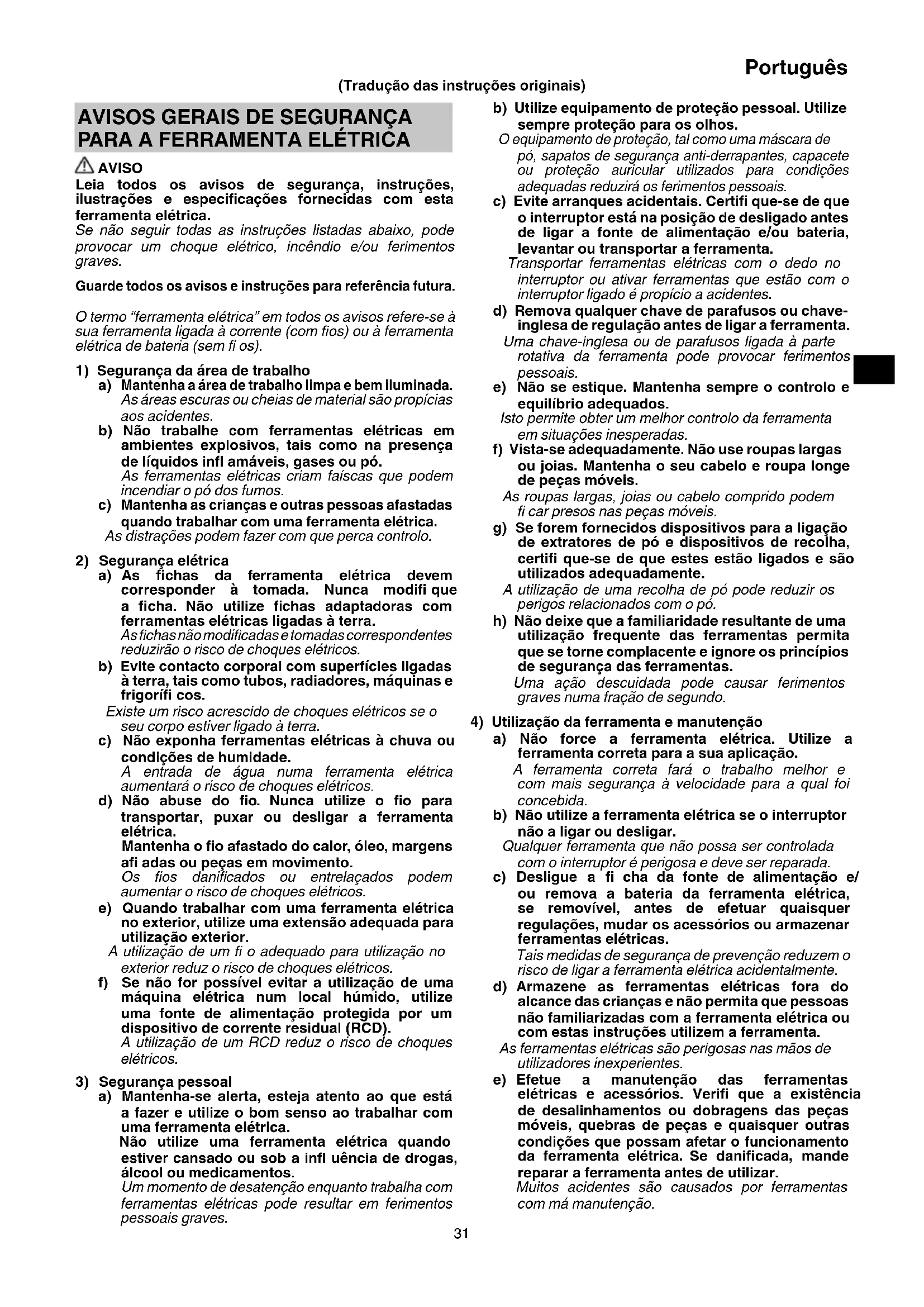

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidas com esta ferramenta elétrica. Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.

Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. (Tradução das instruções originais) 000BookH60MC.indb31000BookH60MC.indb31 2022/10/3117:05:222022/10/3117:05:2232 Português f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa. h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa. Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

AVISOS DE SEGURANÇA DO

MARTELO DE DEMOLIÇÃO

Instruções de segurança para todas as operações

1. Use proteções auditivas

A exposição ao ruído pode causar perda auditiva.

2. Utilize a(s) pega(s) auxiliar(es), se fornecida(s)

com a ferramenta. A perda de controlo pode causar ferimentos pessoais.

3. Segure a ferramenta elétrica pelas superfícies

isoladas, ao efetuar uma operação onde o acessório de corte pode entrar em contacto com cablagem oculta ou o seu próprio cabo. O acessório de corte com um fi o sob tensão pode colocar as peças metálicas expostas sob tensão e provocar choques elétricos ao operador.

AVISOS DE SEGURANÇA ADICIONAIS

1. Certifi que-se de que a fonte de alimentação a utilizar

está em conformidade com os requisitos de alimentação especifi cados na placa de características do produto.

2. Certifi que-se de que o interruptor de alimentação está

na posição OFF. Se a fi cha for ligada a uma tomada com o interruptor de alimentação na posição ON, a ferramenta elétrica irá ligar imediatamente, o que pode causar uma acidente grave.

3. Quando a área de trabalho é removida da fonte de

alimentação, utilize uma extensão de espessura e capacidade nominal sufi cientes. A extensão deve ser mantida o mais curta possível.

4. Ao usar ferramentas como chaves de ponta macho,

fresas, etc., certifi que-se de usar peças genuínas indicadas por nossa empresa.

5. Durante o trabalho, segure o cabo e a empunhadura

lateral. Não segure pelo punho (A). Se o puxar acidentalmente, a ponta macho pode soltr-se.

6. Não toque o palhetão durante ou imediatamente depois

da operação. O palhetão fi ca muito quente durante a operação e pode causar graves queimaduras.

7. Antes de começar a quebrar, cortar ou furar paredes,

chão ou teto, verifi que minuciosamente se não existem cabos elétricos ou condutos embutidos nesses locais.

8. Use uma máscara ao virar a cabeça para cima.

9. Coloque corretamente o suporte da broca.

10. Aquando do início do trabalho, certifi que-se do aperto do

11. Ao trabalhar num local alto, preste atenção aos objetos e

12. Use calçado de proteção para proteger os pés.

13. Certifi que-se de que segura bem a ferramenta como

mostrado na Fig. 9 durante a operação. NOMES DAS PEÇAS (Fig. 1–Fig. 11) Haste da ferramenta Tampa da frente Punho (A) Punho (B) Pega lateral Batente Interruptor do gatilho Placa de identifi cação Pega Cobertura traseira Tampa da escova (no interior da cobertura traseira) Estrutura Faixa Parafuso da pega Encaixe Pega lateral Punho Suporte da pega Parafuso SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. H60MC : Martelo Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. 000BookH60MC.indb32000BookH60MC.indb32 2022/10/3117:05:222022/10/3117:05:2233 Português Ligar Desligar Desligue a fi cha principal da tomada elétrica Ferramenta de classe II

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados abaixo. ○ Estojo ...........................................................................1 ○ Ponta macho (haste SDS-max) ....................................1 ○ Empunhadura lateral

Tipo I: lateral tipo barra ........1 Tipo II: lateral tipo D .............1 Está instalado o empunhadura lateral de tipo I ou tipo II. Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES Partir cimento, partir cimento, fazer ranhuras, cortar barras e aparafusar grupos. Exemplos de aplicação: Instalação de tubagem e cablagem, instalação de estruturas sanitárias, instalação de maquinaria, trabalhos de alimentação e escoamento de água, trabalhos interiores, instalações portuárias e outros trabalhos de engenharia civil. ESPECIFICAÇÕES Tensão (por áreas)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Entrada de alimentação* 1250 W Taxa de impacto à carga máxima 1600 min

• Certifi que-se de que verifi ca a placa de características do produto uma vez que está sujeita a alterações consoante as áreas. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Montar uma ferramenta

Para decidir a posição de trabalho da ferramenta

Movimento da empunhadura lateral (Lateral tipo D)

Funcionamento do interruptor

Como utilizar o martelo de demolição *

Substituir as escovas de carvão

Instalação da pega lateral 10, 11 4 Selecionar acessórios ― 5

• Ao utilizar o peso vazio da máquina e agarrando fi rmemente no martelo com ambas as mãos, é possível controlar o movimento de recuo. Continue a um ritmo de trabalho moderado, a utilização de força excessiva afectará a efi ciência. PRECAUÇÃO Após um um longo tempo de uso, a caixa do cilindro se aquece. Cuidado, pois, para não queimar suas mãos.

SUBSTITUIÇÃO DA MASSA

LUBRIFICANTE Esta máquina é hermeticamente fechada para protegê-la contra poeira e para evitar vazamento de lubrifi cante. Esta máquina pode ser usada sem precisar de suplemento de lubrifi cante por um longo período de tempo. No entanto, troque o lubrifi cante para manter sua vida útil. Para trocar o lubrifi cante, proceda da forma abaixo descrita.

1. Época para a troca de lubrifi cante

Ao substituir a escova de carvão, deve-se observar o lubrifi cante. (Consulte a secção MANUTENÇÃO E INSPEÇÃO.) Pergunte sobre a troca de lubrifi cante na Ofi cina Autorizada HiKOKI mais próxima. Caso você necessite trocar o lubrifi cante por si mesmo, siga os passos abaixo mencionados.

2. Como trocar o lubrifi cante

PRECAUÇÃO Antes de trocar o lubrifi cante, desligue o motor e retire o plugue da tomada. (1) Retire a proteção da manivela e limpe todo o velho lubrifi cante que está dentro. (2) Coloque 76 g (o volume padrão para cobrir a vareta de conexão) do Lubrifi cante A de Martelo Elétrico da HiKOKI na caixa da manivela. (3) Depois de trocar o lubrifi cante, instale a proteção da manivela. Nesta altura, não danifi que ou desaperte a vedação de lubrifi cante. NOTA O Lubrifi cante A de Martelo Elétrico da HiKOKI é do tipo de baixa viscosidade. Quando o lubrifi cante tiver sido consumido, adquira mais numa Ofi cina Autorizada da HiKOKI. 000BookH60MC.indb33000BookH60MC.indb33 2022/10/3117:05:222022/10/3117:05:2234 Português

MANUTENÇÃO E INSPEÇÃO

PRECAUÇÃO Certifi que-se de que coloca o interruptor na posição OFF e de que desliga a fi cha de ligação da tomada para evitar um acidente grave.

1. Inspecionar acessórios

Uma vez que a utilização de um acessório rombo, como um punção, um cortador, etc. vai degradar a efi ciência e causar possíveis avarias do motor, afi e ou substitua por um novo assim que notar abrasão.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água.

4. Inspeccionar as escovas de carvão (Fig. 8)

O motor utiliza escovas de carvão que são peças consumíveis. Quando fi carem gastas ou estiverem próximas do “limite de desgaste” ⓐ, resulta em problemas do motor. Quando está instalada uma escova de carvão de paragem automática, o motor para automaticamente. A este ponto, substitua as escovas de carvão por escovas novas com os mesmos números de escova de carvão ⓑ mostrados na Fig. 8. Além disso, mantenha sempre as escovas de carvão limpas e certifi que-se de que elas deslizam livremente nos suportes de escova.

5. Troca das escovas de carvão

Desaperte o parafuso de ajuste e retire a proteção do cabo. Retire os protetores da escova e as escovas de carvão. Depois de trocar as escovas de carvão, não esqueça de apertar bem os protetores da escova e instalar a proteção do cabo.

6. Substituição do cabo de alimentação

Se for necessário substituir o cabo de alimentação, isso deve ser feito por um Centro de assistência autorizado da HiKOKI para evitar um risco para a segurança. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. GARANTIA Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 100 dB (A) Nível de pressão sonora ponderado A medido: 80 dB (A) Incerteza K: 3 dB (A). Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841. Valor de cinzelamento equivalente: Valor de emissão de vibrações

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Martelo, identifi cado por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. 2000/14/CE

Tipo de equipamento: Martelo de mão para demolição de concreto

Peso do equipamento: 11,3 kg

Procedimento de avaliação de conformidade: Anexo VI

Nível medido de potência de som: 100 dB

Nível garantido de potência de som: 102 dB A declaração aplica-se aos produtos com marca CE. Italiano Svenska
