BRUKSANVISNING H60MC HiKOKI

Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

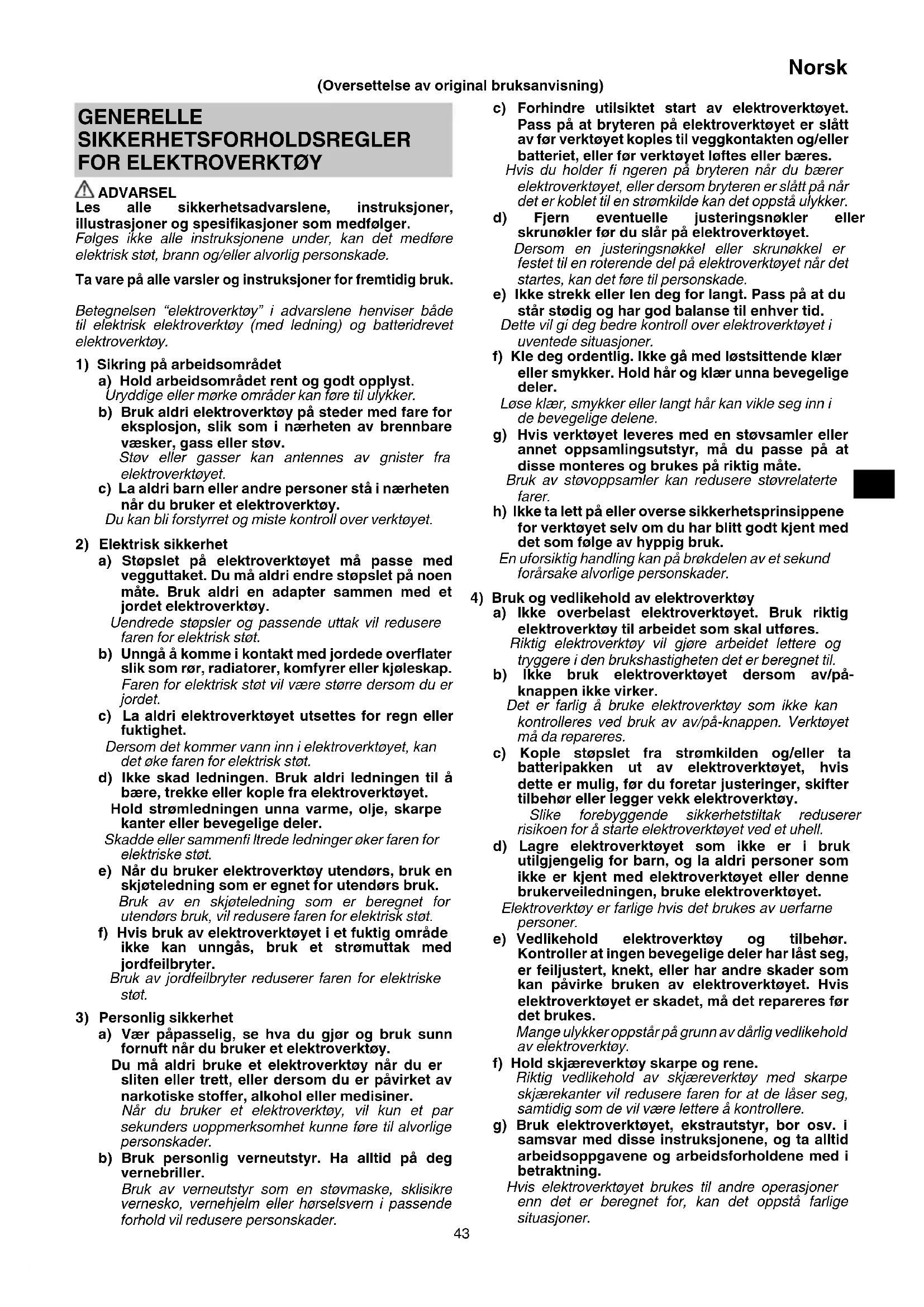

ADVARSEL Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifi kasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoff er, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader. b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. (Oversettelse av original bruksanvisning) 000BookH60MC.indb43000BookH60MC.indb43 2022/10/3117:05:262022/10/3117:05:2644 Norsk h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett. Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSEL FOR RIVNINGSHAMMER Sikkerhetsinstruksjoner for alle handlinger

1. Bruk hørselsvern.

Eksponering for støy kan føre til hørselstap.

2. Bruk ekstra håndtak, hvis disse følger med.

Ved bruk i situasjoner hor skjæretilbehøret kan komme i kontakt med skjulte kabler eller sin egen ledning, må du holde elektroverktøy med isolerte gripefl ater. Dersom skjæretilbehøret kommer i kontakt med en “strømførende” ledning kan dette gjøre eksponerte metalldeler i elektroverktøyet “strømførende” og kan gi brukeren elektrisk støt. FLERE SIKKERHETSADVARSLER

1. Kontroller at strømkilden som skal brukes følger

strømkravene angitt på produktets navneplate.

2. Kontroller at strømbryteren står på AV.

bruker du en skjøteledning med passende tykkelse og merkeytelse. Skjøteledningen bør være så kort som er praktisk mulig.

4. Ved bruk av verktøy som f.eks. avrundede bits, kuttere,

etc., må det bare brukes originaldeler som angitt av denne produsenten.

5. Hold fast i håndtaket og sidehåndtaket under arbeidet.

Hold ikke i grep (A) under arbeidet. Skulle du komme til å dra i det ved en feiltagelse, kan kjørneren sprette av.

6. Rør ikke boren ved eller like etter bruk. Boren blir veldig

varm ved bruk og kan forårsake forbrenning.

7. Før skjæring, banking eller boring inn i vegg, tak eller

gulv, må du forsikre deg om at der er ingen elektriske ledninger eller rør innenfor.

8. Bruk maske når du vender hodet oppover.

9. Sett metallskjærholderen skikkelig på plass.

10. Kontroller at skruen sitter stramt før du begynner.

11. Vær oppmerksom på gjenstander og personer under

deg når du jobber i store høyder.

12. Bruk vernesko for å beskytte føttene.

13. Pass på at du holder verktøyet godt fast under bruk, som

Fig. 9 viser. NAVN PÅ DELER (Fig. 1–Fig. 11) Verktøyskaft Fronthette Grep (A) Grep (B) Sidehåndtak Stopper Utløserbryter Navneplate Håndtak Bakdeksel Børstehette (på innsiden av bakdekslet) Hus Bånd Håndtaksbolt Feste Sidehåndtak Grep Håndtaksholder Bolt SYMBOLER ADVARSEL Følgende viser symbolene som brukes til maskinen. Pass på at du forstår betydningen av dem før bruk. H60MC : Elektrisk borehammer For å minske faren for skade må brukeren lese instruksjonsboken. Kun i EU-land Ikke kast elektrisk utstyr sammen med husholdningsavfallet! I henhold til EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og implementeringen av dette i samsvar med nasjonale regler, må elektrisk utstyr som har nådd enden på sin levetid samles inn separat og transporteres til et miljøvennlig gjenvinningsanlegg. Slå PÅ Slå AV Koble hovedstøpslet fra det elektriske uttaket Klasse II verktøy 000BookH60MC.indb44000BookH60MC.indb44 2022/10/3117:05:272022/10/3117:05:2745 Norsk STANDARDTILBEHØR I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehøret som er listet opp nedenfor. ○ Kasse ..........................................................................1 ○ Naglespiss (SDS max borkroneskaft) .........................1 ○ Sidehåndtak

Type I: Stanghåndtak .........................1 II type: D-håndtak ...............................1 Sidehåndtak av type I eller II vil være satt på. Standardtilbehøret kan endres uten forhåndsvarsel. BRUKSOMRÅDER Knusing av betong, spikking av betong, renneskjæring, stavkutting, og boring av påler. Anvendelseseksempler: Innlegging av rør og kabler, installasjon av sanitæranlegg, maskininstallasjon, vannforsyning og dreneringsarbeid, interiørjobber, havneanlegg og andre tekniske oppgaver. SPESIFIKASJONER Spenning (etter område)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Kraftbehov* 1250 W Støthastighet ved full belastning 1600 min

• Sørg for at du kontrollerer navneplaten på produktet da det er gjenstand for endring etter områder. MERK Grunnet HiKOKIs kontinuerlige forsknings- og utviklingsarbeid, kan spesifi kasjonene som er angitt her endres uten forvarsel.

Bestemme verktøyets arbeidsposisjon

Bytte karbonbørstene

Montere sidehåndtaket 10, 11 4 Valg av tilbehør ― 5

• Ved å utnytte maskinens tomvekt og ved å holde hammeren godt fast med begge hender, kan man eff ektivt kontrollere tilbakeslagsbevegelsene. Fortsett med en moderat arbeidshastighet, da for stort press vil svekke eff ektiviteten. FORSIKTIG Hammerfett A er av en lav viskositetstype. Når alt fettet er oppbrukt, kan nytt skaff es fra et autorisert HiKOKI service-senter.

Denne maskinen er helt luft-tett konstruert for å sikre mot støv og motvirke fettlekkasje. Denne maskinen kan brukes over en lengre periode ut smøring. Men prosedyren for utskifting av fett må utføres for å opprettholde brukstiden. Skift fettet som beskrevet nedenfor.

1. Fettskifting periode

FORSIKTIG For skifting av fett, slå strømmen av og ta støpselet ut av stikkontakten. (1) Fjern veivdekslet og tørk av fettet på innsiden. (2) Tilsett 76 g (standardmengde for å dekke koplingsstangen) med HiKOKI elektrisk hammerfett A i veivkassen. (3) Etter skifting av fettet, settes veivdekslet skikkelig på plass igjen. Pass på at oljelåsen ikke blir borte eller kommer til skade når dette gjøres. MERK Hammerfett A er av en lav viskositetstype. Når alt fettet er oppbrukt, kan nytt skaff es fra et autorisert HiKOKI service-senter.

VEDLIKEHOLD OG INSPEKSJON

FORSIKTIG Pass på å slå AV og kople fra skruepluggen fra stikkontakten for å unngå alvorlige ulykker.

1. Inspisere tilbehør

Inspiser alle monteringsskruene regelmessig og sørg for at de er strammet skikkelig. Stram umiddelbart alle løse skruer. Hvis du ikke gjør dette kan det oppstå alvorlig fare.

3. Vedlikehold av motoren

Motorviklingen er selve “hjertet” til elektroverktøyet. Utvis forsiktighet slik at viklingen ikke blir skadet og/eller utsatt for olje eller vann.

4. Inspisere karbonbørstene (Fig. 8)

Motoren bruker karbonbørster som er forbruksdeler. Når disse blir slitt eller nærmer seg sin “slitasjegrense” ⓐ, oppstår det motorproblemer. Motoren vil stoppe automatisk når du utstyrer den med en autostopp-karbonbørste. Når dette skjer, bytter du ut begge karbonbørstene med nye som har samme karbonbørstenummer ⓑ vist i Fig. 8. I tillegg må du alltid holde karbonbørstene rene og sikre at de glir fritt innenfor børsteholderne.

5. Bytte karbonbørstene

Løsne festeskruen og fjern haledekslet. Fjern børstekapselen og kullbørsten. Etter utskifting av kullbørsten, glem ikke å feste børstekapselen forsvarlig og å sette på haledekslet.

6. Bytte strømledning

Hvis det er nødvendig å skifte ut strømledningen, må dette gjøres av et HiKOKI-autorisert servicesenter for å unngå en sikkerhetsrisiko. 000BookH60MC.indb45000BookH60MC.indb45 2022/10/3117:05:272022/10/3117:05:2746 Norsk FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestede/landsspesifi kke forskrifter. Denne garantien dekker ikke defekter eller skader som følge av feil bruk, mishandling eller normal slitasje. Hvis du vil klage, sender du elektroverktøyet uten at det er demontert, med GARANTISERTIFIKATET som du fi nner på slutten av denne bruksanvisningen, til et autorisert HiKOKI servicesenter. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN62841 og erklært i tråd med ISO 4871. Målt A-veid lydeff ektnivå: 100 dB (A) Målt A-veid lydtrykknivå: 80 dB (A) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841. Tilsvarende meislingsverdi: Vibrasjonsutslippsverdi

Usikkerhet K = 1,5 m/s

Utstyrstype: Håndholdt brekkhammer

Utstyrets vekt: 11,3 kg
