NAVODILA ZA UPORABO H3641DA HiKOKI

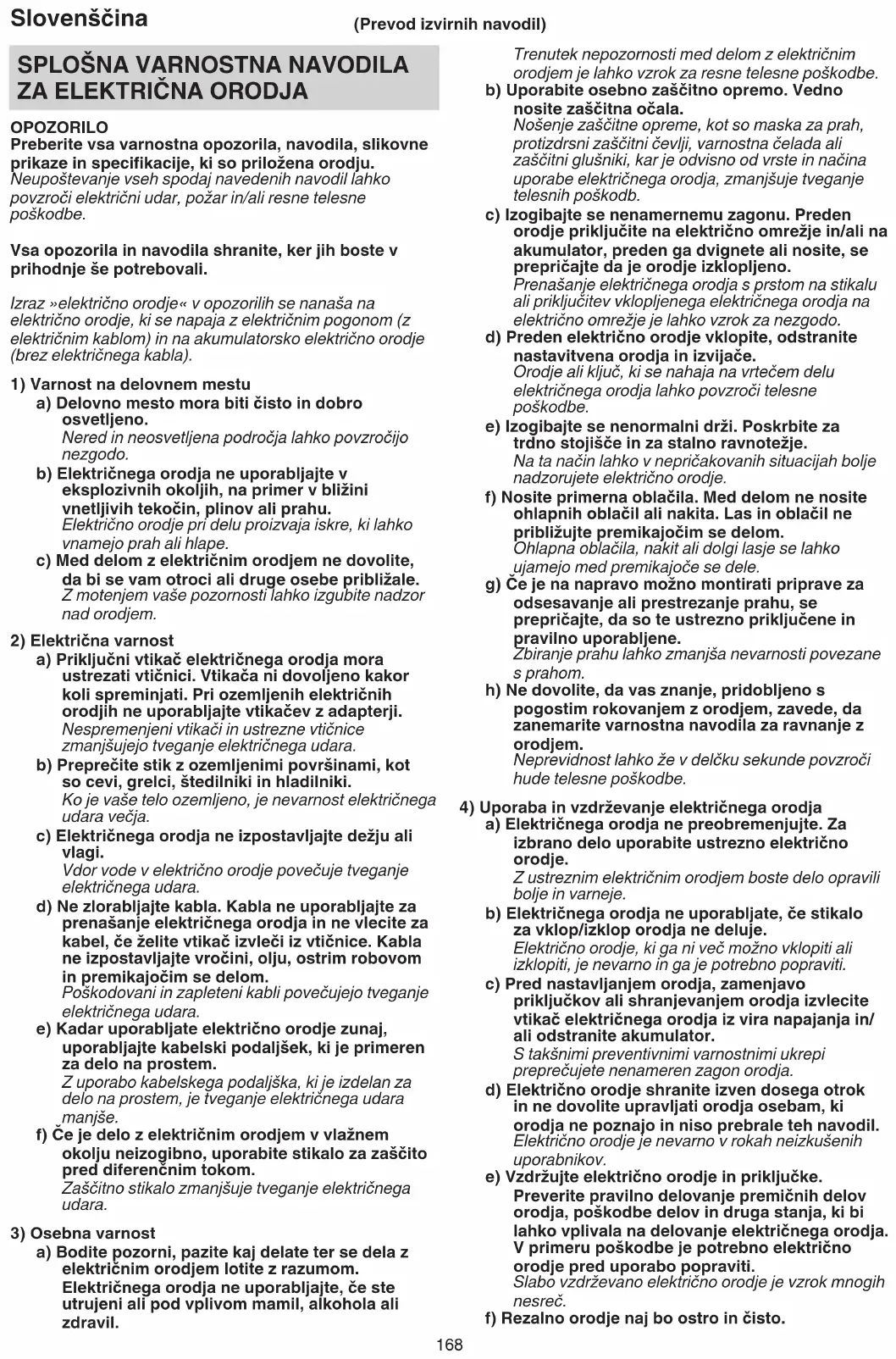

Navodila za rokovanje

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifikacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje. f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom. h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem. Neprevidnost lahko že v delčku sekunde povzroči hude telesne poškodbe.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. 2023/07/20 17:28:55Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSlovenščina

Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo. g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

1. Pri delu uporabljajte glušnike.

Izpostavljanje hrupu lahko povzroči izgubo sluha.

2. Uporabljajte dodatne ročaje, ki so priloženi orodju.

Izguba nadzora nad orodjem lahko povzroči telesne poškodbe.

1. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

3. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

4. Baterije ne zavrzite v ognej. Če baterija zagori, lahko

5. Pri nepretrgani uporabi se naprava lahko pregreje, kar

povzroči škodo na motorju in na stikalu. Ne uporabljajte je približno 15minut.

6. V prezračevalne reže polnilnika ne vstavljajte

predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

7. Ko se življenjska doba baterije zmanjša za normalno

položaju OFF. Če akumulator vstavite, ko je stikalo za vklop/izklop vklopljeno (ON), bo električno orodje takoj začelo delovati in lahko povzroči resno nezgodo.

9. Prepričajte se, da je baterija trdno nameščena. Če ni

dobro nameščena se lahko sname in povzroči nesrečo.

11. Pri delu na visokem mestu bodite pozorni na predmete

To postane med uporabo zelo vroče in lahko povzroči resne opekline.

13. Pazite, da električno orodje varno držite, kot je

prikazano na Sl.20 med delovanjem. Med delom ne držite ročaja. Če ga pomotoma potegnete, lahko izskoči osrednja točka.

14. Nosite zaščitne čevlje, da zaščitite vaša stopala.

15. Nosite protiprašno zaščitno masko.

Ne vdihavajte škodljivega prahu, ki nastaja pri klesanju. Prah lahko ogrozi vaše zdravje in zdravje drugih oseb v bližini.

16. Da preprečite nezgode, pred nameščanjem in

odstranjevanjem dodatkov, shranjevanjem in prenašanjem električnega orodja ali kadar električnega orodja ne uporabljate, izklopite stikalo in izvlecite baterijo. 2023/07/20 17:28:55Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSlovenščina

17. Namestitev orodja

○ Ko uporabljate orodja, kot so dleta z zaobljeno konico, rezila itd., se prepričajte, da ste uporabili originalne dele, ki jih je določilo naše podjetje. ○ Očistite stebelni del dleta z zaobljeno konico. Nato nanesite mast ali strojno olje na stebelni del. ○ Preverite zaklep, tako da povlečete za dleto z zaobljeno konico.

18. Izdelka ne uporabljajte, če se orodje ali električni

kontakti baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

19. Na kontaktih električnega orodja (baterijski nosilec)

orodja se ne smejo nabrati ostružki ali prah. ○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah. ○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo. ○ Pri prekinitvi delovanja ali po uporabi električnega orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

20. Ne glejte neposredno v lučko. Neupoštevanje tega

lahko povzroči poškodbo oči. Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče. Praske na leči lučke LED lahko zmanjšajo svetlost.

21. Orodje in baterijo vedno uporabljajte pri temperaturi

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi. V

tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Baterijo uporabljajte le za določene namene.

5. Če se baterija ne napolni tudi po preteku določenega

8. Ne uporabljajte je v prostorih, kjer se ustvarja močna

toplote, razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

10. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem.

11. Prikazne plošče ne izpostavljajte močnim udarcem in

pazite, da je ne zlomite. V nasprotnem primeru se lahko pojavijo težave. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi

očmi jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države. 2023/07/20 17:28:55Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSlovenščina

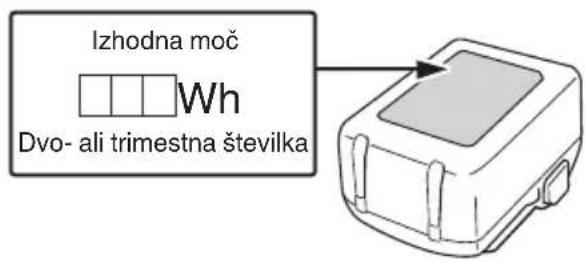

Izhodna moč Dvo- ali trimestna številka

(UC18YSL3) Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom. Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi. OPOZORILO ○ Pred uporabo preverite, če so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj. ○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj. OPOMBA ○ Med polnjenjem USB lahko pride do občasnih prekinitev. ○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč. ○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave. IMENA DELOV Številke v spodnjem seznamu se ujemajo s Sl.1–Sl.20. 1 Orodje 2 Sprednji pokrov 3 Vrtalna glava 4 Oprijem (B) 5 Stikalo za vklop zaklepanja 6 Sprožilno stikalo 7 Ročaj 8 Stikalo za izbiro udarne moči 9 Prikazna plošča 10 Napisna ploščica 11 Baterija 12 Stranska ročica 13 Motor 14 Pokrov zadnjega dela 15 Lučka LED 16 Ohišje 17 Pokrov ohišja valja 18 Zatič 19 Kontrolna lučka napolnjenosti 20 Stikalo indikatorja preostale energije baterije 21 Indikatorska lučka preostale energije baterije 22 Prikazna plošča 23 Mast 24 Vrtalna glava 25 Držalo za ročaj 26 Sornik 27 Območje pritrditve držala za ročaj 28 Drsni utori (Izdelek) 29 Priključek (Izdelek) 30 Zračna pištola 31 Priključek (Baterija) 32 Drsni utori (Baterija) 33 Gumijasta zaščita 34 Vhod USB 35 Kabel USB SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. H3641DA: Akumulátorové bourací kladivo Ročaj za blaženje vibracij Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. Enosmerni tok

Stikalo za izklop Stikalo za izbiro udarne moči Prikazovalna lučka

Visoka udarna moč Odklopite baterijo Opozorilo Prepovedan postopek *1 Odvisno od nameščene baterije. Največja teža se meri z BSL36B18X. Baterija Zasveti ; Preostala moč baterije je več kot 75%. Zasveti ; Preostala moč baterije je med 50 in 75%. Zasveti ; Preostala moč baterije je med 25 in 50%. Zasveti ; Preostala moč baterije je manj kot 25%. Utripa ; Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče. Utripa ; Izhod se je ustavil zaradi visoke temperature. Odstranite baterijo in počakajte, da se orodje v celoti ohladi. Utripa ; Izhod je prekinjen zaradi napake ali okvare. Težava je lahko baterija, zato se obrnite na prodajalca. STANDARDNA OPREMA Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 214. Standardni pribor se lahko spremeni brez obvestila. UPORABA Razbijanje in podiranje betona, dolbenje, preboj cevi. Primeri uporabe: Montaža cevi in kablov, namestitev sanitarij, strojev, delo na vodovodu in kanalizaciji, delo na notranji opremi, pristaniški infrastrukturi ter drugih stavbarskih delih. SPECIFIKACIJE Specifikacije te naprave so naštete v seznamu na strani

OPOMBA ○ Obstoječih baterij (serije BSL3660/3626X/ 3626/3625/3620, BSL18xx in BSL14xx) ni mogoče uporabiti s tem orodjem. ○ Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku. <UC18YSL3>

1. Napajalni kabel polnilnika priključite v vtičnico.

Ob priključitvi polnilnika v vtičnico bo kontrolna lučka napolnjenosti utripala rdeče. (Glej Tabela1)

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na Sl.3 (na strani 2).

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in indikacijska lučka za polnjenje utripa v modri barvi. Ko bo baterija povsem napolnjena, bo kontrolna lučka gorela zeleno. (Glej Tabela1) (1) Označba kontrolne lučke napolnjenosti Označbe kontrolne lučke napolnjenosti bodo takšne, kot je prikazano v Tabeli1, glede na pogoje polnilnika ali baterije za polnjenje. Tabela 1: Označbe kontrolne lučke napolnjenosti VKLOP/IZKLOP v presledkih 0,5 sekunde (RDEČE) Pred polnjenjem *

Zasveti za 0,5sekunde v presledkih po 1sekundo. (MODRO) Napolnjenost je manj kot 50% Zasveti za 1sekunde v presledkih po 0,5sekundo. (MODRO) Napolnjenost je manj kot 80% Neprekinjeno sveti (MODRO) Napolnjenost je več kot 80% Nenehno sveti (Neprekinjeno brenčanje: okoli 6sekund) (ZELENO) Polnjenje končano VKLOP/IZKLOP v presledkih 0,3sekunde (RDEČE) Mirovanje po pregretju *

VKLOP/IZKLOP v presledkih 0,1sekunde (Brenčanje v presledkih: okoli 2sekundi) (VIJOLIČNO) Polnjenje ni možno

OPOMBA *1 Če rdeča lučka še naprej utripa, tudi ko ste polnilnik že priklopili, se prepričajte, ali je baterija dobro vstavljena. *2 Pregreta baterija. Ni mogoče napolniti. Čeprav se bo polnjenje začelo, ko bo baterija dovolj ohlajena, tudi če jo pustite na mestu, je vseeno najbolj priporočljivo, da baterijo odstranite in pustite, da se ohladi na senčnem, dobro prezračenem mestu, preden jo začnete polniti. *3 Napaka v bateriji ali polnilniku – Baterijo dobro in popolnoma vstavite. – Prepričajte se, da na nastavku in priključkih baterije ni tujkov. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 5minut do naslednjega polnjenja. (2) Temperature in čas polnjenja baterije. (Glej Tabelo2) Tabela 2 Model UC18YSL3 Vrsta baterije Litij-ionska Napetost polnjena 14,4–18 V Temperature pri katerih se lahko baterija polni 0°C–50°C Čas polnjenja baterije približno (Pri 20°C) 1,5Ah 15 min 2,0Ah 20 min 2,5Ah 25 min 3,0Ah 20min (BSL1430C,BSL1830C: 30min) 4,0Ah 26 min (BSL1840M: 40min) 5,0Ah 32 min 6,0Ah 38 min Čas polnjenja večvoltne baterije, približno. (Pri 20°C) 1,5Ah (×2enota) 20 min 2,5Ah (×2enota) 32 min 4,0Ah (×2enota) 52 min Število baterijskih celic 4–10 Napetost polnilnika za USB 5 V Tok polnilnika za USB 2 A Teža 0,6 kg OPOMBA ○ Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira. ○ Če polnjenje dolgo traja – Pri zelo nizki zunanji temperaturi polnjenje traja dlje. Baterijo polnite na toplem (na primer v zaprtih prostorih). – Ne blokirajte pretoka zraka. V nasprotnem primeru se notranjost pregreje in polnilnik postane manj' – Če ventilator za hlajenje ne deluje, se za popravilo obrnite na pooblaščeni servisni center HiKOKI.

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala.

NAMESTITEV IN DELOVANJE

Dejanje Slika Stran Odstranitev in vstavljanje baterije 2 2 Polnjenje 3 2 Indikator preostale energije baterije 4 2 Vstavljanje orodja SDS-max 5 3 Odstranjevanje orodja SDS-max 6 3 Določitev delovnega položaja orodja 7 3 Namestitev stranskega ročaja 8 3 Prilagajanje položaja stranske ročke 9 4 Stikalo za vklop in izklop 10 4 Zaklepanje stikala za vklop/izklop 11 4 Sproščanje stikala za vklop/izklop 12 4 Sprememba udarne moči*

Kako uporabljati rušilno kladivo*

*1 Pri drobljenju ali poravnavanju spremenite udarno moč orodja v skladu z nalogo s pomočjo stikala za izbiro udarne moči. OPOMBA ○ Udarne moči ni mogoče nastaviti, dokler v električno orodje ni vstavljena baterija in je bilo stikalo enkrat sproženo. ○ Ko motor deluje, ni mogoče nastaviti udarne moči s pritiskom na stikalo za izbiro udarne moči. Za nastavitev udarne moči orodje izklopite. Ko se motor ustavi, pritisnite stikalo za izbiro udarne moči za nastavitev udarne moči. *2 Rušilno kladivo uporabljajte tako, da izkoristite njegovo težo. Delovanje ne bo bolj učinkovito s pritiskom ali močnim sunkom na delovno površino. Rušilno kladivo držite s takšno silo, da lahko zadržite reakcijo. *3 Za podrobnejše informacije glede vsakega orodja se obrnite na pooblaščeni servisni center HiKOKI. Segrevanje (Sl.14) Na hladnem področju je potrebno ogrevanje sistema za maščenje te enote. Konec svedra postavite tako, da se dotika betona, obrnite stikalo in izvedite postopek segrevanja. Prepričajte se, da zaslišite zvok udarca in nato uporabite enoto.

O ZAŠČITNIH FUNKCIJAH

Ta proizvod vključuje funkcije, ki varujejo sam proizvod in baterijo. Ko je pritisnjeno stikalo in če se med delovanjem aktivira katera koli od varnostnih funkcij, bo prikazovalna lučka utripala, kot je opisano v Tabeli3. Ko se sproži varnostna funkcija, takoj odstranite prst s stikala in upoštevajte navodila, navedena v izboljševalnih ukrepih. Tabela 3 Prikazovalna lučka utripa Vzrok Rešitev Utripanje Notranja temperatura se je povečala nad določeno temperaturo naprave. (Funkcija zaščite pred povišanjem temperature) Izklopite napravo in pustite, da se ohlaja od približno 15 do 30minut. Ko se temperatura zniža, pritisnite stikalo za izbiro udarne moči za ponovni vklop. Prikazovalna lučka utripa Vzrok Rešitev Utripanje Prevelik pritisk na orodje je povzročil preobremenitev. (Funkcija zaščite pred preobremenitvijo) Pritisnite stikalo za izbiro udarne moči za ponovni vklop. Poskusite se izogniti nalogam, ki povzročajo prevelik pritisk na enoto. Utripanje Senzorski signal kaže napako. (Nadzorna funkcija) Pritisnite stikalo za izbiro udarne moči za ponovni vklop. Če se ta napaka nenehno ponavlja, je morda potrebno popravilo. MENJAVA MASTI To rušilno kladivo je izdelano s polno neprepustno konstrukcijo za zaščito pred prahom. Zato se lahko to rušilno kladivo uporablja dalj časa brez mazanja. Mast zamenjajte po naslednjem postopku. Obdobje menjave masti Po nakupu zamenjajte mast na vsakih 6 mesecev uporabe. O menjavi masti se pozanimajte na najbližjem pooblaščenem servisu.

Ker uporaba topega orodja zmanjša učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjajte orodje takoj ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ ali zmoči z oljem ali vodo.

5. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

6. Čiščenje namestitvenega predala baterije in

Po čiščenju preverite, ali se da baterijo gladko namestiti in odstraniti iz orodja. POZOR Uporaba orodja, ko je baterija pokrita z betonskim prahom, lahko privede do nesreč, kot je na primer izpad baterije med uporabo. Poleg tega lahko takšna uporaba povzroči okvaro ali nezmožnost povezave med baterijo in terminali.

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 102dB(A) A tipično vrednoten nivo zvočnega tlaka: 94dB(A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Enakovredna vrednost klesanja: Vrednost emisije vibracij

Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metodo in se lahko uporabita za primerjavo enega orodja z drugim. Prav tako se lahko uporabita pri preliminarni oceni izpostavljenosti. OPOZORILO ○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila. ODPRAVLJANJE MOTENJ Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom. Težava Mogoč vzrok Odprava Orodje ne deluje Baterija je prazna Napolnite baterijo. Baterija ni trdno nameščena. Vstavite baterijo, dokler ne slišite klika. Cementni prah se je nabral na sponkah v prostoru za namestitev akumulatorja in na drsnih utorih akumulatorja. Betonski prah, ki se je nabral, odstranite z zračno pištolo ali s suho krpo. 2023/07/20 17:28:55Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSlovenščina

površine, kadar izvajate postopek, pri katerem lahko rezalni pripomoček pride v stik s skritim ožičenjem. Rezalni pripomoček, ki pride v stik z žico, ki je pod napetostjo, lahko povzroči, da so izpostavljeni kovinski deli električnega orodja pod napetostjo in lahko povzročijo električni udar upravljavcu.

5. Čistenie vonkajšku

2) Električna sigurnost

15. Nosite masku za prašinu.

Na lastno odgovornost izjavljamo, da je Akumulatorsko bourací kladivo, označeno z vrsto in posebno identifikacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. 2000/14/ES

• Vrsta opreme: Ročni lomilec betona

• Ime izdelka: H3641DA
