| Vrsta izdelka | Akumulatorski vrtalni kladivo |
| Znamka | HiKOKI |
| Model | DH18DPB |
| Napajanje | Litij-ionska baterija 18 V (ni priložena) |
| Združljiv tip baterije | Serije BSL18xx, Multi-volt |
| Teža (z baterijo) | Približno 2,5–3,5 kg glede na baterijo |
| Funkcije | Vrtenje + udarjanje, samo vrtenje, samodejni izklop, nadzor reaktivne sile (RFC) |
| Načini hitrosti | Način nizke hitrosti, Način normalne hitrosti |
| Osvetlitev | Vgrajena LED |
| Stranski ročaj | Da, nastavljiv |
| Sistem pritrditve | SDS-plus |
| Varnost | Samodejni izklop, zaščita pred pregrevanjem, RFC, zaklepanje baterije |
| Vzdrževanje | Redno čiščenje priključkov in prostora za baterijo, občasno mazanje s posebno mastjo |
| Delovna temperatura | −5 °C do 40 °C |
| Temperatura polnjenja | 0 °C do 40 °C |
| Raven hrupa | Zvočni tlak 90 dB(A), zvočna moč 101 dB(A) |
| Vibracije (beton) | 11,6 m/s² (negotovost K=1,5 m/s²) |
| Garancija | Skladno z nacionalnimi predpisi, glejte garancijski list |
Pogosto zastavljena vprašanja - DH18DPB HiKOKI
Vprašanja uporabnikov o DH18DPB HiKOKI
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kladivo v formatu PDF brezplačno! Poiščite svoja navodila DH18DPB - HiKOKI in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. DH18DPB znamke HiKOKI.

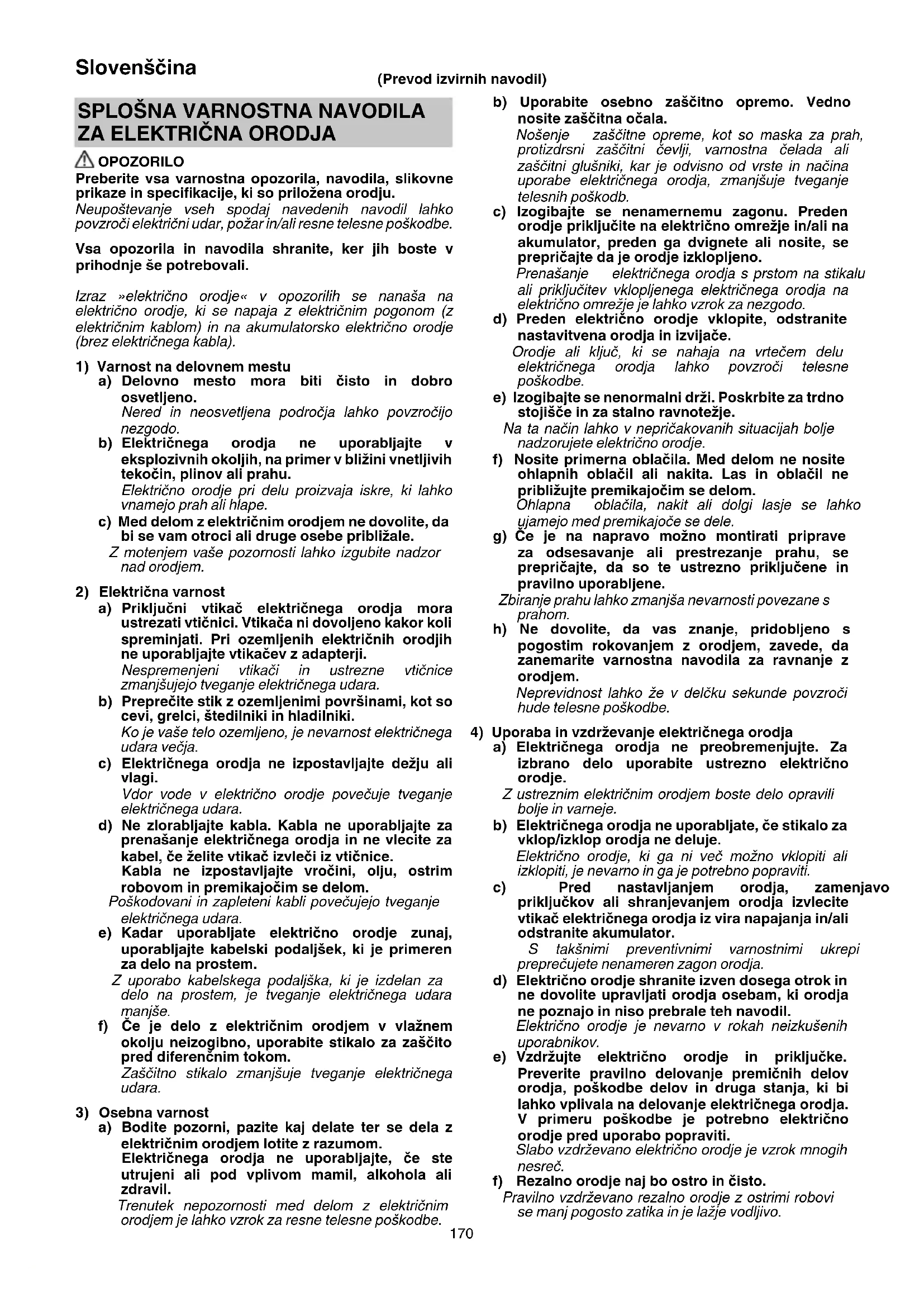

NAVODILA ZA UPORABO DH18DPB HiKOKI
Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifikacije, ki so priložena orodju.
Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.
Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.
Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).
1) Varnost na delovnem mestu
a) Delovno mesto mora biti čisto in dobro osvetljeno.
Nered in neosvetljena področja lahko povzročijo nezgodo.
b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.
Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.
c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale.
Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.
2) Električna varnost
a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji.
Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki.
Ko je vaše telo ozemljeno, je nevarnost električnega udara večja.
c) Električnega orodja ne izpostavljajte dežju ali vlagi.
Vdor vode v električno orodje povečuje tveganje električnega udara.
d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice.
Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom.
Poškodovani in zapleteni kabli povečujejo tveganje električnega udara.
e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem.
Z uporabo kabelskega podaljska, ki je izdelan za delo na prostem, je tveganje električnega udara manjše.
f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom.
Zaščitno stikalo zmanjšuje tveganje električnega udara.
3) Osebna varnost
a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.
Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.
b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala.
Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.
Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače.
Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe.
e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje.
Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje.
f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom.
Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele.
g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.
Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.
h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem.
Neprevidnost lahko že v delčku sekunde povzroči hude telesne poškodbe.
4) Uporaba in vzdrževanje električnega orodja
a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje.
Z ustreznim električnim orodjem boste delo opravili bolje in varneje.
b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje.
Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator.
S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja.
d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil.
Električno orodje je nevarno v rokah neizkušenih uporabnikov.
e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti.
Slabo vzdrževano električno orodje je vzrok mnogih nesreč.
f) Rezalno orodje naj bo ostro in čisto.
Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.
g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.
Uporabo električnega orodja v druge namene lahko
privede do nevarne situacije.
h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti.
Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.
5) Uporaba in vzdrževanje akumulatorja
a) Polnite samo s polnilnikom, ki ga je določil proizvajalec.
Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem.
b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji.
Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara.
c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim.
Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar.
d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč.
Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.
e) Ne uporabljajte poškodovanega spremenjenega baterijskega vložka ali orodja.
Poškodovane ali spremenjene baterije nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe.
f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi.
Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo.
g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih.
Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.
6) Servisiranje
a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.
Na ta način se ohrani varnost električnega orodja.
b) Nikoli ne popravljajte poškodovanih baterijskih vložkov.
Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji.
VARNOSTNI UKREP
Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate, ga shranite nedosegljivo otrokom in neusposobljenim osebam.
VARNOSTNA OPOZORILA ZA AKUMULATORSKO VRTALNO RUŠILNO KLADIVO
1) Varnostna navodila za vso delovanje
a) Pri delu uporabljajte glušnike
Izpostavljanje hrupu lahko povzroči izgubo sluha.
b) Uporabljajte dodatne ročaje, ki so priloženi orodju.
Izguba nadzora nad orodjem lahko povzroči telesne poškodbe.
c) Električno orodje držite za izolirane držalne površine, ko bi se pri uporabi pripomočki za rezanje lahko dotikali skrite žice.
Stik z vodnikom pod napetostjo lahko prenese napetost na izpostavljene kovinske dele električnega orodja in povzroči električni udar.
2) Varnostna navodila pri uporabi dolgih svedrov z vrtalnimi rušilnimi kladivi
a) Vedno začnite vrtati pri nizki hitrosti in se s konico svedra dotikajte obdelovanca.
Pri višjih hitrostih je možno, da se bo sveder zvil, če bo omogočeno, da se vrti prosto, ne da bi se dotikal obdelovanca, kar lahko privede do osebne poškodbe.
b) S svedrom vrtajte v ravni črti in ne nanašajte preveč pritiska.
Svedri se lahko zvijejo, kar privede do zloma ali izgube nadzora, in osebne poškodbe.
DODATNA VARNOSTNA NAVODILA
- Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prišel tujek.
al2. Polnilne baterije in polnilnika nikoli ne razstavljajte. - V polnilni bateriji nikoli ne povzročite kratkega stika. Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.
- Baterije ne izpostavljajte ognju. Če baterija pregori, lahko eksplodira.
- Pri nepretrgani uporabi se naprava lahko pregreje, kar povzroči škodo na motorju in na stikalu. Ne uporabljajte je približno 15 minut.
- V prezračevalne reže polnilnika ne vstavljajte predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.
- Ko se življenjska doba baterije zmanjša za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.
- Pred lomljenjem, klesanjem ali vrtanjem v steno, tla ali strop, se dobro prepričajte, da se v njih ne nahajajo električni kabli ali cevi.
- Prepričajte se, da je stikalo za vklop in izklop na položaju OFF. Če akumulator vstavite, ko je stikalo za vklop/izklop vklopljeno (ON), bo električno orodje takoj začelo delovati in lahko povzroči resno nezgodo.
- Med ali takoj po delovanju se ne dotikajte dleta. To postane med uporabo zelo vroče in lahko povzroči resne opekline.
- Ročaj telesa in stranski ročaj električnega orodja vedno držite trdno. V nasprotnem primeru lahko ustvarjena protisila povzroči nenatančno ali celo nevarno uporabo.
- Nosite protiprašno zaščitno masko Ne vdihavajte škodljivega prahu, ki nastaja pri vrtanju ali klesanju. Prah lahko ogrozi vaše zdravje in zdravje drugih oseb v bližini.
- Prepričajte se, da je baterija trdno nameščena. Če je kakorkoli slabo nameščena lahko odpade in povzroči nesrečo.
Slovenščina
-
Da preprečite nezgode, pred zamenjavo dodatkov, shranjevanjem in prenašanjem orodja ali kadar orodja ne uporabljate, izklopite stikalo in izvlecite akumulator.
-
Namestitev svedra
○ Da preprečite nezgode, izklopite stikalo in izvlecite akumulator.
○ Ko uporabljate orodja, kot so dleta z zaobljeno konico, svedri, itd., se prepričajte, da ste uporabili originalne dele, ki jih je določilo naše podjetje.
O O čistite steblo svedra.
O Preverite zaklep, tako da povlečete za sveder.
-
S preklopnim gumbom upravljajte le, ko se motor popolnoma ustavi. Če s preklopnim gumbom upravljate med obratovanjem motorja, se lahko rezilno orodje nepričakovano zavrti in povzroči nezgodo. (SI. 9)
-
Vrtenje + zabijanje

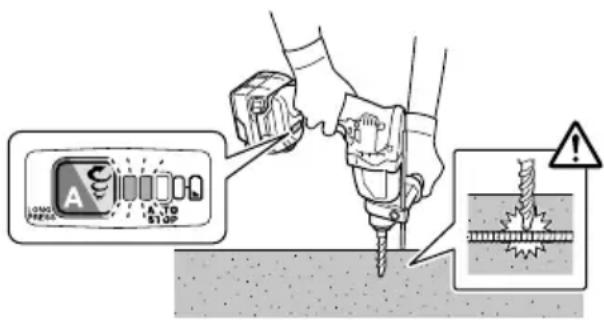

Ko se sveder dotakne železnega droga konstrukcije, se bo sveder takoj ustavil in vrtalno kladivo se bo odzvalo z vrtenjem. Zato trdno pritrdite stranski ročaj in primite za ročaj na ohišju in stranske ročaje.
- Samo vrtenje
○ Za vrtanje lesa ali kovine z uporabo vpenjala svedra ali vpenjalnega vmesnika (neobvezni pribor).
○ Uporaba sīle bolj kot je potrebno ne bo samo pospešila dela, temveč tudi poslabšala rob konice svedra in skrajšala življenjsko dobo vrtalnega kladiva.
○ Svedri se lahko odlomijo, medtem ko umikate vrtalno kladivo iz zvrtane luknje. Pomembno je, da umikanje izvedete s potiskom.
○ Ne poskušajte vrtati sidrnih lukenj ali lukenj v beton s kompletom v funkciji samo za vrtenje.
○ Ne poskušajte uporabiti vrtalnega kladiva v funkciji vrtenja in udara s priključenima vpenjalom svedra in vpenjalnim nastavkom. To lahko bistveno skrajša življenjsko dobo vsakega dela stroja.
- Ne glejte neposredno v lučko. Neupoštevanje tega lahko povzroči poškodbo oči.
Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče.
Praske na leči lučke LED lahko zmanjšajo svetlost.
Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje.
V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi će ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.
- Ko se porabi preostala moč baterije, se motor ugasne.
V tem primeru baterijo takoj napolnite.
-
Če je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.
-
Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči.
Prosimo, da upoštevate naslednja opozorila in svarila.
OPOZORILO
Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.
- Preprečite nabiranje ostružkov in prahu na bateriji.
○ Med delom poskrbite, da ostružki in prah ne padajo na baterijo.
○ Med delom poskrbite, da se morebitni ostružki in prah z električnega orodja ne nabirajo na bateriji.
○ Neuporabljeno baterijo ne shranjujte na mestu, kjer je izpostavljena ostružkom in prahu.
○ Preden baterijo shranite odstranite ostružke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, žeblji itn.).
-
Baterijo ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte s kladivom, ne stopite nanjo, jo ne mečite ali izpostavljajte težkih fizičnim udarom.
-
Vidno poškodovane ali deformirane baterije ne uporabljajte.
-
Ne uporabljajte baterije z nasprotno polarnostjo.
-
Baterije ne priključite neposredno na električne vtičnice ali cigaretteni vžigalnik v avtomobilu.
-
Baterijo uporabljajte le za določene namene.
-
Če se baterija ne napolni tudi po preteku določenega časa polnjenja, polnjenje takoj prekinite.
-
Baterije ne postavljajte ali izpostavljajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.
-
Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.
-
Ne uporabljajte je v prostorih, kjer se ustvarja močna statična elektrika.
-
Ob iztekanju baterije, čudnem vonju, ustvarjanju toplote, razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.
-
Ne potapljajte baterije in ne dovolite, da vanjo stečejo kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem.
POZOR
- Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika.
Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.
- V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s čisto vodo.
Obštaja možnost, da lahko to povzroči draženje kože.
- Ce opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.
OPOZORILO
Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino.
○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica.
○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.
GLEDE TRANSPORTA LITIJEVIH BATERIJ
Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe.
OPOZORILO
Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz.
○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke.
○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.


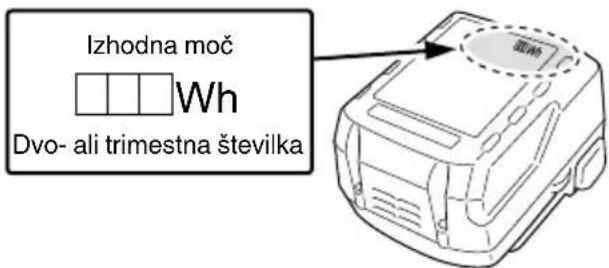

Izhodna moč Wh Dvo- ali trimestna številkaIMENA DELOV (SI. 1–SI. 17)
| 1 | Ročaj Preklopno stikalo | 16 | |
| 2 | Potisno stikalo Prikazovalna | 17 | lučka |
| 3 | Preklopno stikalo | 18 | Svetilka za samodejno zaustavitev |
| 4 | Spremenite vzvod Indikatorska svetilka | ||
| 5 | Napisna ploščica Zatič | 20 | |
| 6 | Merilnik globine Kontrolna lučka | ||
| 7 | Sveder | 22 | Indikatorska svetilka: sveti |
| 8 | Sprednji pokrov Mast | 23 | |
| 9 | Vrtalna glava | 24 | Svetilka za samodejno zaustavitev: utripa |
| 10 | Ohišje | 25 | Svetilka za samodejno zaustavitev: sveti |
| 11 | Lučka LED | 26 | Drsni utori akumulatorja |
| 12 | Stranska ročica Priključek (izdelek) | ||
| 13 | Motor Zračna pištola | 28 | |
| 14 | Baterija Priključek (baterija) | ||
| 15 | Prikazna plošča Drsni utori | ||
SIMBOLI
OPOZORILO
V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.
 | DH18DPB: Akumulatorski vrtalno rušilno kladivo |
 | Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. |
 | Samo za države EUElektričnih orodij ne odlagajte med hišne odpadke!V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. |
| V Ocenjena napetost | |
| n_0 | Vrtilna frekvenca brez obremenitve |
| Bpm Moč udarca pri polni obremenitvi | |
| max | Premer vrtanja, maks.: |
 | Teža*(Glede na postopek EPTA 01/2014) |
 | Beton |
 | Jeklo |
 | Les |
| ### | Funkcija samo vrtenja |
| ### | Funkciji vrtenja in zabijanja |
| ### | Stikalo za vklop |
| ### | Stikalo za izklop |
 | Nizki način |
 | Normalni način |
 | Odklopite baterijo |
| ### | Vrtenje v smeri urinega kazalca |
| ### | Vrtenje v nasprotni smeri urinega kazalca |
* Odvisno od priložene baterije. Najvišja teža se meri z BSL36B18 (naprodaj posebej).
STANDARDNA OPREMA
Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 217.
Standardni pribor se lahko spremeni brez obvestila.
UPORABA
○ Vrtanje sidrnih lukenj
○ Vrtanje lukenj v beton
○ Vrtanje lukenj v ploščice
Funkcija samo vrtenja
○ Vrtanje v jeklo ali les (z neobveznim priborom)
○ Privijanje matičnih vijakov in vijakov za les (z neobveznim priborom)
SPECIFIKACIJE
Specifi kacije te naprave so naštete v seznamu na strani 217.
OPOMBA
Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.
POLNJENJE
Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.
-
Napajalni kabel polnilnika priključite v vtičnico. Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka utripala v rdeči barvi (v 1 sekundnih intervalih).
-
Vstavite baterijo v polnilnik. Baterijo trdno vstavite v polnilnik, kot je prikazano na SI. 3 (na 2. strani).
-
Polnjenje
Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrolna lučka neprekinjeno sveti v rdeči barvi. Ko je baterija povsem napolnjena, kontrolna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1)
- Označba kontrolne lučke Označbe kontrolne lučke bodo takšne kot je prikazano v Tabela 1, glede na pogoje polnilnika ali baterije za polnjenje.
Tabela 1
| Označbe kontrolne lučke | ||||
| Kontrolna lučka (rdeča) | Pred polnjenjem | Utripa | Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) | |
| Med polnjenjem | Sveti | Nenehno sveti | ||
| Polnjenje končano | Utripa | Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) | ||
| Polnjenje ni možno | Utripa | Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde) | Napaka v bateriji ali polnilniku | |
| Mirovanje po pregretju | Utripa | Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) | Pregreta baterija. Ni mogoče napolniti. (Polnjenje se bo izvršilo, ko se baterija ohladi) | |
● Temperature in čas polnjenja baterije.
Temperatura in čas polnjenja je prikazan v Tabeli 2.
Tabela 2
| Polnilnik | UC18YFSL | |||||||
| Baterija | Vrsta baterije Li-ion | |||||||
| Temperature pri katerih se lahko baterija polni | 0°C-50°C | |||||||
| Napetost polnjena | V 14,4 | 18 | ||||||
| Čas polnjenja, pribl. (pri 20°C) | Serija BSL14xx Serija BSL18xx | Večvoltna serija | ||||||
| (4 celice) (8 celic) (5 celic) (10 celic) (10 celic) | ||||||||
| min. | BSL1415S: 20BSL1415 : 22BSL1415X: 22BSL1420 : 30BSL1425 : 35BSL1430C: 45 | BSL1430 : 45BSL1440 : 60BSL1450 : 75BSL1460 : 90 | BSL1815S: 20BSL1815 : 22BSL1815X: 22BSL1820 : 30BSL1825 : 35BSL1830C: 45BSL1850C: 75 | BSL1830 : 45BSL1840 : 60BSL1850 : 75BSL1860 : 90 | BSL36A18: 75BSL36B18: 120 | |||
OPOMBA
Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.
POZOR
Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 15 minut do naslednjega polnjenja.
4. Izključite napajalni kabel polnilnika iz vtičnice.
5. Polnilnik trdno primite in izvlecite baterijo.
OPOMBA
Baterijo izvlecite iz polnilnika po uporabi in jo shranite.
V zvezi z električnim tokom v primeru novih baterij itd.
Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije.
Kaj storiti za daljše delovanje baterij.
(1) Baterije napolnite, preden se popolnoma spraznijo.
Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo.
(2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala.
POZOR
○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila prav kar uporabljena, bo kontrolna lučka polnilnika zasvetila zeleno ali pa bo zasvetila za 1 sekundo, ne bo zasvetila za 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem.
○ Ko kontrolna lučka utripa rdeče (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.
○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte minimalno 3 sekunde, preden jo znova vstavite, da nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila.
NAMESTITEV IN DELOVANJE
| Dejanje Slika Stran | ||
| Odstranitev in vstavljanje baterije | 2 | 2 |
| Polnjenje | 3 | 2 |
| Indikatorska svetilka sveti, ko je baterija skoraj prazna | 4 | 3 |
| Namestitev / odstranitev stranskega ročaja | 5 | 3 |
| Vstavljanje vrtalnega orodja SDS-plus | 6 | 3 |
| Odstranjevanje orodja SDS-plus | 7 | 3 |
| Izbira smeri vrtenja | 8 | 4 |
| Izbira načina delovanja | 9 | 4 |
| Nastavljanje globine vrtanja | 10 4 | |
| Delovanje stikal | 11 4 | |
| Nastavitev hitrosti | 12 4 | |
| Funkcija samodejne zaustavitve | 13 4 | |
| Kako uporabiti LED-lučko | 14 5 | |
| Čiščenje namestitvenega predala baterije in baterije | 15 | 5 |
| Namestitev stranskega ročaja | 17 5 | |
| Izbor pribora* | — | 218, 219 |
* Za podrobnejše informacije glede vsakega orodja se obrnite na pooblaščeni servisni center HiKOKI.
IZBERITE NAČIN DELOVANJA
S pritiskom na preklopno stikalo lahko izberete hitrost vrtenja in funkcijo samodejne zaustavitve.
○ Hitrost vrtenja (nizki način/normalni način) (Sl. 12)
Izberite bodisi nizki ali normalni način in orodje uporabljajte z izbrano hitrostjo.
○ Način samodejne zaustavitve (vklop/izklop) (Sl. 13)
Ta izdelek je opremljen s funkcijo samodejne zaustavitve, ki podpira neprekinjeno vrtanje. Funkcija ima pomnilniški način za shranjevanje delovnega časa za vrtanje od VKLOPA do IZKLOPA in način samodejne zaustavitve, ki samodejno ustavi motor od drugega vrtanja naprej, će delo preseže shranjeni delovni čas, ko je stikalo VKLOPLJENO.
FUNKCIJA SAMODEJNE ZAUSTAVITVE
Če boste v izbirnem načinu pritisnili na tipko za dlje kot dve sekundi, bo prišlo do premika v pomnilniški način. (Sl. 13) (Hkrati bo utripala lučka za samodejno zaustavitev.)
Izvedite vrtanje, ko utripa lučka za samodejno zaustavitev. Čas med vklopom in izklopom se shrani v orodju.
(Hkrati bo zasvetila lučka za samodejno zaustavitev.) Izvedite vrtanje, ko utripa lučka za samodejno zaustavitev. Neprekinjeno vrtanje je možno, saj orodje zabeleži čas shranjevanja pomnilnika, dokler ni preklican način samodejne zaustavitve funkcije samodejne zaustavitve.
Funkcijo samodejne zaustavitve prekličete s ponovnim pritiskom na preklopno stikalo za več kot dve sekundi. (Hkrati bo ugasnila lučka za samodejno zaustavitev.)
POZOR
O Orodje vklopite, ko njegovo konico položite na obdelovani material.
○ Hitrost vrtenja in stopnja, pri kateri je stikalo potegnjeno med vrtanjem, se ne shranita v pomnilnik.
○ Med načinom samodejne zaustavitve v celoti izvedite vrtanje v enem kosu.
○ Motor se bo ustavil, tudi će izklopite znotraj časa, shranjenega v pomnilniku.
○ Ko izklopite znotraj shranjenega časa v pomnilniku, se bo števec ponastavil. Če ponovno opravite nalogo, v kateri je bila luknja delno izvrtana, bo shranjeni čas v pomnilniku začel ponovno teči.
○ Funkcija samodejne zaustavitve ostane aktivna, dokler se ne prekliče.
NADZOR NAD REAKTIVNO SILO
Ta izdelek je opremljen s funkcijo nadzora reaktivne sile (RFC), ki zmanjšuje sunke telesa orodja.
Če je konica orodja nenadoma preobremenjena, se vsak tresljaj telesa orodja ublaži z aktivacijo varnostne sklopke ali z zaustavitvijo motorja preko senzorja, ki je vgrajen v telo orodja.
Če se motor ustavi, ker je krmilnik zaznal preobremenjenost, bo prikazovalna lučka utripala, medtem ko je stikalo potegnjeno. Poleg tega bo lučka utripala še približno tri sekunde po tem, ko sprostite stikalo. Medtem ko lučka utripa, bo motor ostal pri miru. (SI. 18)
Pri delu z orodjem bodite previdni, da ne boste nenadoma preobremenili rezila, saj se mogoče funkcija RFC ne bo aktivirala oziroma je njeno delovanje lahko nezadostno zaradi delovnega okolja in pogojev.
● Mogoči vzroki nenadne preobremenitve
① Orodje se je zarilo v material
② Udarec v žeblje, kovino in druge trde predmete
③ Naloge, ki vključujejo nasilno odpiranje ali vsakršen prekomeren pritisk, itd.
Vzrok so lahko tudi kombinacije zgoraj navedenih vzrokov.
- Ko se sproži nadzor reaktivne sile (RFC)
Ko se sproži RFC in ustavi motor, izklopite stikalo orodja in odstranite vzrok preobremenitve, preden nadaljujete z delom.
Orodje ima vgrajeno zaščitno vezje za preprečevanje poškodb enote v primeru neobičajnega delovanja. Odvisno od naslednjega bosta prikazovalna lučka in indikatorska svetilka utripali, naprava pa bo prenehala delovati. Preverite težavo, prikazano z utripanjem, in izvedite potrebne korake, da bi odpravili težavo.
Ko pritiskate na preklopno stikalo, to storite, ko stikalo ni povlečeno.


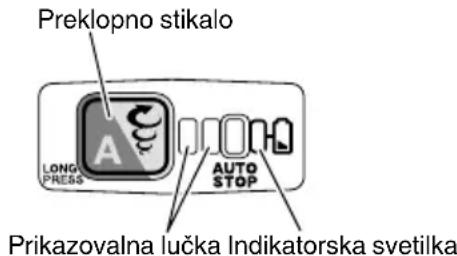

Preklopno stikalo LONG PRESS AUTO STOP Prikazovalna lučka Indikatorska svetilkaSl. 19
Tabela 3
| Prikazovalna lučka utripa | Vzrok Rešitev | |
 | Delovanje je prenehalo, ker je notranja temperatura presegla temperaturno mejo. (Funkcija zaščite pred visoko temperaturo) | Počakajte 15 do 30 minut, da se enota ohladi.Ko se temperatura zniža in prikazovalna lučka in indikatorska svetilka nehata utripati, pritisnite preklopno stikalo, da obnovite delovanje. |
 | Nenadna preobremenitev orodja je aktivirala RFC in ustavila nadaljnje delovanje orodja.RFC (glej stran 176 »NADZOR NAD REAKTIVNO SILO«) | Sprostite sprožilec stikala in ga pustite dokler prikazovalna lučka ne preneha utripati. Ponovno potegnite sprožilec stikala, da obnovite delovanje.Pred nadaljnjim delovanjem odstranite vzrok preobremenitve. |
OPOMBA
Kljub temu, da težavo odpravljate, lahko prikazovalna lučka še naprej utripa. V tem primeru naprava morda potrebuje popravilo. V tem primeru se za popravilo obrnite na prodajalno, kjer ste ta izdelek kupili.
MAZANJE
Za to vrtalno kladivo se uporablja nizko viskozna mast, tako da ga je mogoče uporabljati daljše obdobje brez zamenjave masti. Za zamenjavo masti zaradi uhajanja masti skozi zrahljan vijak se obrnite na najbližji servisni center.
Nadalinja uporaba vrtalnega rušilnega kladiva kljub pomanjkanju masti bo povzročila, da se bo napravi skrajšala življenjska doba.
POZOR
S tem strojem se uporablja posebna mast, zato lahko uporaba drugačnih masti slabo vpliva na normalno delovanje stroja. Zagotovite, da bo zamenjavo masti opravil eden izmed naših servisnih centrov.
VZDRŽEVANJE IN PREGLEDOVANJE
POZOR
Prepričajte se, da pred vzdrževanjem in pregledom izklopite stikalo in odstranite akumulator.
1. Pregled orodja
Ker uporaba topega orodja zmanjša učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjajte orodje takoj ko opazite obrabo.
2. Pregled montažnih vijakov
Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.
3. Vzdrževanje motorja
Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.
Občasno preverite pred, med in po uporabi.
POZOR
Odstranite ostružke ali prah, ki se je morda nabral na kontaktih.
V nasprotnem primeru lahko pride do okvare.
5. Čiščenje zunanjosti
Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.
6. Čiščenje namestitvenega predala baterije in baterije
Če se je betonski prah po vrtanju v beton nabral na namestitvenem predalu baterije in na bateriji, očistite nakopičen betonski prah z zračno pištolo ali s suho krpo, preden uporabite orodje. (Sl. 15)
Po čiščenju preverite, ali se da baterijo gladko namestiti in odstraniti iz orodja.
POZOR
Uporaba orodja, ko je baterija pokrita z betonskim prahom, lahko prive de do nesreč, kot je na primer izpad baterije med uporabo.
Poleg tega lahko takšna uporaba povzroči okvaro ali nezmožnost povezave med baterijo in terminali.
7. Skladiščenje
Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok.
OPOMBA
Shranjevanje litij-ionskih baterij.
Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite.
Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti.
Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo.
Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove.
POZOR
Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.
Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI
Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, će uporabljate baterije, ki jih ni izdelalo naše podjetje, in će baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).
GARANCIJA
Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI.
Informacije o hrupu in vibracijah
Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871.
A tipično vrednoten nivo jakosti hrupa: 101 dB (A)
A tipično vrednoten nivo zvočnega tlaka: 90 dB (A)
Nezanesljivost K: 3 dB (A).
Obvezna uporaba glušnikov.
Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841.
Kladivno vrtanje v beton:
Vrednost emisije vibracij a_h , HD = 11,6 m/s²
Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metodo in se lahko uporabita za primerjavo enega orodja z drugim.
Prav tako se lahko uporabita pri preliminarni oceni izpostavljenosti.
OPOZORILO
○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in
○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona).
OPOMBA
Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.
ODPRAVLJANJE MOTENJ
Uporabite pregled v spodnji tabeli, će orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom.
- Električno orodje
| Težava Mogoč vzlok Odprava | ||
| Orodje ne deluje Baterija je prazna Napolnite baterijo. | ||
| Baterija ni trdno nameščena. Vstavite baterijo, dokler ne slišite klika. | ||
| Cementni prah se je nabral na sponkah v prostoru za namestitev akumulatorja in na drsnih utorih akumulatorja. | ||
| Orodje se je nenadoma ustavilo | Orodje je bilo preobremenjeno Odpravite težavo, ki povzročapreobremenjenost. | |
| Nadzor nad reaktivno silo je bil aktiviran | ||
| Baterija je pregreta. Naj se baterija ohladi. | ||
| Svedri-ni jih mogoče namestiti-izpadajo | Oblika priključka ni pravilna Za tip nosilca SDS-plus uporabite nastaveks premerom, ki je v določenem razponu. | |
| Lukenj ni mogoče gladko zvrtati. | Sveder je obrabljen Zamenjajte z novim svedrom. | |
| Sveder se vrti v nasprotni smeri urinega kazalca | Preklopite na vrtenje v smeri urinega kazalca. | |
| Glava vijaka zdrsuje ali je zrahljana. | Številka svedra ni enaka velikosti vijaka Namestite primeren sveder. | |
| Sveder je obrabljen Zamenjajte z novim svedrom. | ||
| Baterije ni mogočenamestiti | Poskušanje namestitve baterije, ki ninavedena za orodje. | Namestite večvoltne baterije ali serijo BSL18xx. |
