GEBRUIKSAANWIJZING DH18DPB HiKOKI

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s. h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert. Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

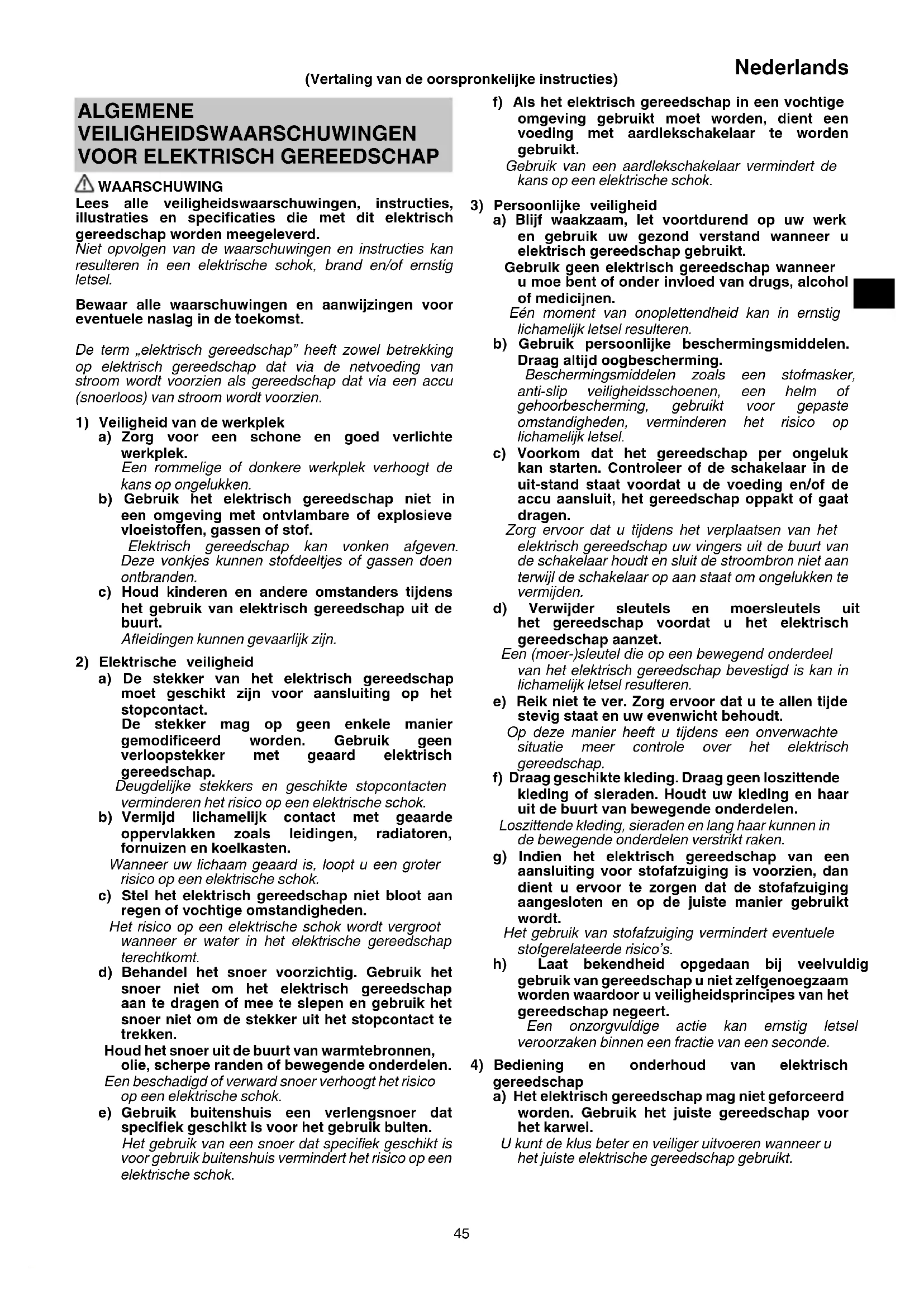

VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd. Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. (Vertaling van de oorspronkelijke instructies) 00BookDH18DPBEU.indb4500BookDH18DPBEU.indb45 2023/02/1012:25:542023/02/1012:25:5446 Nederlands b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie. h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet. Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd. Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu. b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu’s. Het gebruik van andere accu’s kan letsel of brand veroorzaken. c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten. Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken. d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen. Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken. e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt. f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen. Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken. g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven. Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft. b) Probeer beschadigde accu’s nooit te repareren. Onderhoud aan accu’s dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel. VOORZORGSMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VEILIGHEIDSWAARSCHUWINGEN

VOOR SNOERLOZE BOORHAMER

1) Veiligheidsinstructies voor alle verrichtingen

a) Draag gehoorbescherming Blootstelling aan te hard geluid kan leiden tot gehoorbeschadiging. b) Gebruik aanvullende handgrepen als die met het gereedschap worden meegeleverd. Verlies van controle kan leiden tot persoonlijk letsel. c) Houd het gereedschap vast aan de geïsoleerde handgrepen tijdens het uitvoeren van een bewerking waarbij het snijtoebehoren in aanraking kan komen met verborgen bedrading. Snijgereedschappen die in contact komen met een draad waar stroom op staat kunnen ervoor zorgen dat blootliggende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok geven.

2) Veiligheidsinstructies bij gebruik van lange boren

met boorhamers a) Begin altijd op lage snelheid te boren, waarbij de boorpunt in contact komt met het werkstuk. Bij hogere snelheden raakt de boor waarschijnlijk verbogen als hij ongehinderd kan ronddraaien zonder contact te maken met het werkstuk, met persoonlijk letsel tot gevolg. 00BookDH18DPBEU.indb4600BookDH18DPBEU.indb46 2023/02/1012:25:542023/02/1012:25:5447 Nederlands b) Oefen alleen druk uit precies in lijn met de boor en oefen geen bovenmatige druk uit. Boren kunnen verbuigen, wat leidt tot een breuk of verlies van controle, met als gevolg persoonlijk letsel. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Voorkom dat stof of vuil in de aansluitopening van de

3. Voorkom kortsluiting van de accu. Kortsluiten van de

accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

4. Gooi de accu niet in het vuur. Een brandende accu kan

5. Als u het apparaat kontinu gebruikt, kan het gebeuren

dat het apparaat oververhit raakt, met als gevolg beschadiging van de motor en de schakelaar. Laat het apparaat in dat geval dan 15 minuten ongebruikt liggen.

6. Steek nooit een voorwerp in de ventilatie-openingen van

de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.

7. Breng de accu naar de winkel waar deze gekocht werd,

nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet zomaar weg.

8. Voor u gaat breken, bikken of boren in een wand, vloer

of plafond, moet u zeer goed controleren dat er geen voorwerpen als elektriciteitsdraden en dergelijk in zitten.

9. Zorg ervoor dat de stroomschakelaar uit (OFF) staat.

Als de batterij geïnstalleerd is met de stroomschakelaar aan (ON), zal het elektrisch gereedschap onmiddellijk beginnen te werken, wat kan leiden tot ernstige ongelukken.

10. Raak de punt van het gereedschap niet aan tijdens of

onmiddellijk na gebruik. Dit onderdeel wordt zeer heet in gebruik en kan ernstige brandwonden veroorzaken.

11. Houd de handgreep van de behuizing en de zijhandgreep

van het elektrisch gereedschap altijd stevig vast. Anders kan de reactiekracht leiden tot incorrecte en zelfs gevaarlijke situaties.

12. Draag een stofmasker

Vermijd het inademen van schadelijk stof dat ontstaat tijdens het boren of beitelen. Het stof kan uw gezondheid en die van omstanders schaden.

13. Zorg ervoor dat de batterij stevig geplaatst wordt.

Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

14. Zet de schakelaar uit en verwijder de batterij vooraleer

u accessoires verandert, opbergt, draagt of wanneer u geen gereedschap gebruikt om ongelukken te voorkomen.

15. De boorbit bevestigen

○ Om ongelukken te voorkomen, moet u de schakelaar uit zetten en de batterij verwijderen. ○ Bij gebruik van gereedschappen zoals puntbeitels, boorbits enz. moet u ervoor zorgen dat u de originele onderdelen van ons bedrijf gebruikt. ○ Reinig het schachtgedeelte van de boorbit. ○ Controleer of het boorstuk goed vastzit door eraan te trekken.

16. Bedien de schakelhendel alleen wanneer de motor

volledig stil staat. Het bedienen van de schakelhendel terwijl de motor draait kan ertoe leiden dat het gereedschap onverwachts roteert en kan leiden tot een ongeval. (Afb.9)

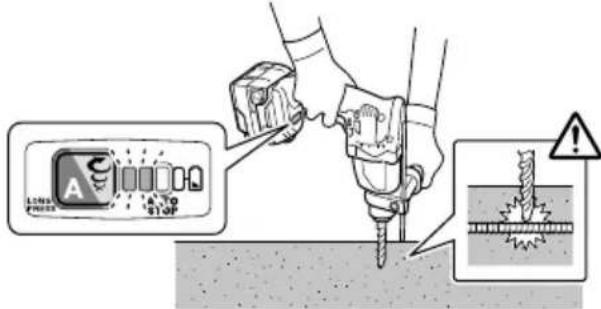

17. Roteren + kloppen

Wanneer de boorbit wapeningsijzer raakt, stopt de bit onmiddellijk en reageert de boorhamer hierop door rond te draaien. Zet daarom de zijgreep goed vast, houd de handgrepen en zijgrepen goed vast.

○ Voor het boren in hout of metaal met behulp van de boorkop en kopadapter (optioneel toebehoren). ○ Het gebruik van meer dan de vereiste kracht zal niet alleen het werk versnellen, maar ook de punt van de boorbit aantasten en bovendien de levensduur van de boorhamer verkorten. ○ Boorbits kunnen loskomen bij het terugtrekken van de boorhamer uit het geboorde gat. Bij het terugtrekken is het belangrijk een duwende beweging te gebruiken. ○ Probeer geen ankergaten of gaten in beton te boren met de machine ingesteld op de functie voor alleen roteren. ○ Probeer de boorhamer niet te gebruiken in de stand voor roteren en kloppen terwijl de boorkop en kopadapter zijn bevestigd. Dit zou de levensduur van elk onderdeel van de machine aanzienlijk verkorten.

19. Kijk niet direct in het licht van het lampje. Dit zou

oogletsel kunnen veroorzaken. Verwijder met een zachte doek alle vuil of vervuiling vastgehecht aan de lens van de LED-lamp, waarbij u erop let dat u geen krassen op de lens maakt. Krassen op de lens van de LED-lamp kan resulteren in verminderde helderheid.

20. Gebruik het gereedschap en de accu altijd bij

temperaturen tussen -5°C en 40°C.

21. Laad de accu altijd op bij een omgevingstemperatuur

22. Zorg ervoor dat u het gereedschap stevig vasthoudt

zoals afgebeeld in Afb. 16 tijdens het gebruik.

OPMERKINGEN BIJ GEBRUIK

LITHIUM-ION BATTERIJ De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is.

De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het

gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan

het zijn dat de accu niet meer werkt. In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken. Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt. WAARSCHUWING Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de

accu ophopen. ○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen. ○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen. 00BookDH18DPBEU.indb4700BookDH18DPBEU.indb47 2023/02/1012:25:542023/02/1012:25:5448 Nederlands ○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld. ○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

2. Doorboor de accu niet met een scherp voorwerp, zoals

een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

3. Gebruik geen zichtbare beschadigde of vervormde

4. Gebruik de accu niet met een omgekeerde polariteit.

5. Sluit hem niet rechtstreeks aan op het stopcontact of op

de sigarettenaansteker in een auto.

6. Gebruik de accu niet voor andere doeleinden dan de in

deze gebruiksaanwijzing genoemde.

7. Wanneer de accu niet kan worden opgeladen, zelfs

nadat de specifi eke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

8. Zorg ervoor dat de accu niet te heet wordt of onder

te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

9. Houd de accu onmiddellijk uit de buurt van vuur nadat er

een lek of vieze geur is vastgesteld.

10. Gebruik de accu niet op een plek waar een grote

statische elektriciteit wordt opgewekt.

11. In geval van een acculek, vieze geur, warmteontwikkeling,

verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

12. Dompel de batterij niet onder of laat geen vloeistoff en

erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas. LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen

krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet u

ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting,

verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper. WAARSCHUWING Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen ○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos. ○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.

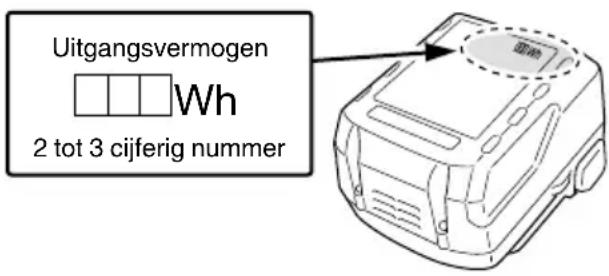

BETREFFENDE TRANSPORT VAN

LITHIUM-ION ACCU Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht. WAARSCHUWING Stel het transportbedrijf op de hoogte dat er een lithium- ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer. ○ Lithium-ion accu’s die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures. ○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Uitgangsvermogen 2 tot 3 cijferig nummer

NAMEN VAN ONDERDELEN

(Afb. 1–Afb. 17) Handgreep Omschakelaar Drukknop Displaylampje Aan/uit-schakelaar Auto stop-lamp Schakelhendel Indicatielampje Naamplaatje Vergrendeling Dieptemeter Controlelampje Boorbit Indicatielampje: brandt Voorste kap Vet Greep Auto stop-lamp: knippert Behuizing Auto stop-lampje: brandt LED-lampje Glijgroeven accu Zijhandgreep Aansluiting (product) Motor Luchpistool Accu Aansluiting (accu) Beeldscherm Glijgroeven 00BookDH18DPBEU.indb4800BookDH18DPBEU.indb48 2023/02/1012:25:552023/02/1012:25:5549 Nederlands SYMBOLEN WAARSCHUWING Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken. DH18DPB: Snoerloze boorhamer Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen. V Opgegeven voltage

Onbelast toerental Bpm Aantal slagen bij volle belasting

Gewicht* (Volgens EPTA-procedure 01/2014) Beton Staal Hout Functie voor alleen roteren Functie voor roteren en kloppen AAN zetten UIT zetten Lage stand Normale stand Koppel de batterij los Met de klok mee Tegen de klok in

• Afhankelijk van de aangesloten batterij. Het zwaarste gewicht wordt gemeten met BSL36B18 (afzonderlijk verkrijgbaar). STANDAARD TOEBEHOREN Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 217. De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden. TOEPASSINGEN Functie voor roteren en kloppen ○ Boren van ankergaten ○ Boren van gaten in beton ○ Boren van gaten in tegels Functie voor alleen roteren ○ Boren in staal of hout (met optioneel toebehoren) ○ Vastdraaien van kolomschroeven, houtschroeven (met optioneel toebehoren) TECHNISCHE GEGEVENS De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 217. OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. OPLADEN Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van de acculader aan op het

stopcontact. Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het lampje in rood knipperen (met tussenpozen van 1 seconde).

2. Steek de batterij in de acculader.

Steek de batterij stevig in de acculader zoals afgebeeld in Afb. 3 (op pagina 2).

Wanneer er een accu in de acculader wordt gedaan, zal het opladen beginnen en zal het controlelampje continu rood branden. Wanneer de accu volledig is opgeladen, gaat het controlelampje rood knipperen. (Met tussenpozen van 1 seconde) (Zie Tabel 1) ● Aanduidingen van het controlelampje De aanduidingen van het controlelampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader. 00BookDH18DPBEU.indb4900BookDH18DPBEU.indb49 2023/02/1012:25:552023/02/1012:25:5550 Nederlands Tabel 1 Aanduidingen van het controlelampje Controlelampje (rood) Voor het laden Knippert Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) Tijdens opladen Brandt Blijft branden Na opladen Knippert Licht ongeveer 0,5 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) Opladen onmogelijk Flikkert Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit) Er is iets mis met de accu of met de acculader Oververhitting standby Knippert Licht ongeveer 1 seconde op. Licht ongeveer 0,5 seconde niet op. (0,5 seconde lang uit) De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld). ● Over de temperatuur en de oplaadtijd van de accu. De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2. Tabel 2 Acculader UC18YFSL Accu Type batterij Li-ion Geschikte temperatuur voor het opladen 0°C–50°C Oplaadspanning V 14,4 18 Oplaadtijd, ongeveer (bij 20°C) BSL14xx serie BSL18xx serie Multivolt serie (4 cellen) (8 cellen) (5 cellen) (10 cellen) (10 cellen) min. BSL1415S

OPMERKING De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron. LET OP Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt Wacht daarom 15 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.

4. Haal het netsnoer van de acculader uit het

OPMERKING U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren. Betreff ende elektrisch ontladen in het geval van nieuwe batterijen, enz. Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2–3 keer op te laden. De gebruiksduur van de batterijen verlengen. (1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen. (2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld. LET OP ○ Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het controlelampje van de acculader groen gaan branden of 1 seconde lang oplichten, dan 0,5 seconde niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint. 00BookDH18DPBEU.indb5000BookDH18DPBEU.indb50 2023/02/1012:25:562023/02/1012:25:5651 Nederlands ○ Wanneer het controlelampje rood fl ikkert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het mogelijk dat de accu of de acculader defect is. Breng deze dan naar een offi cieel servicecentrum. ○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet juist wordt opgeladen.

Handeling Afbeelding Bladzijde Verwijderen en aanbrengen van de accu

Opladen 3 2 Indicatielampje brandt wanneer de batterij bijna leeg is

Installeren / verwijderen van de zijhandgreep

SDS-plus boorgereedschappen verwijderen

Rotatierichting selecteren 8 4 De bedieningsmodus selecteren 9 4 De boordiepte afstellen 10 4 Bedienen van de hoofdschakelaar 11 4 Instellen van de snelheid 12 4 Automatische stopfunctie 13 4 Gebruiken van het led-lampje 14 5 Het schoonmaken van het accucompartiment en de accu

• Voor meer informatie over elk gereedschap, neemt u contact op met een erkend HiKOKI Servicecentrum.

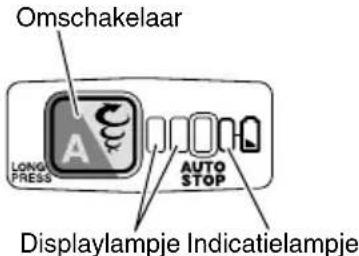

SELECTEER DE BEDRIJFSMODUS

Door het indrukken van de omschakelingsknop kunt u de draaisnelheid en automatische stopfunctie selecteren. ○ Draaisnelheid (lage stand/normale stand) (Afb. 12) Selecteer de lage stand of de normale stand en bedien het gereedschap op de geselecteerde snelheid. ○ Automatische stopstand (aan/uit) (Afb. 13) Dit product is uitgerust met een automatische stopfunctie voor ondersteuning van continu boren. De functie heeft een geheugenstand voor het opslaan van de werktijd voor boren van inschakelen tot uitschakelen, en een automatische stopstand die automatisch de motor stopt vanaf de tweede keer boren en verder als het werk de opgeslagen werktijd overschrijdt terwijl de schakelaar op AAN staat. AUTOMATISCHE STOPFUNCTIE Als u de knop in de selectiestand langer dan twee seconden ingedrukt houdt, wordt er overgeschakeld naar de geheugenstand. (Afb. 13) (Op hetzelfde moment zal het lampje van de automatische stoplamp knipperen.) Voer boren uit wanneer de auto stop indicator knippert. De tijd tussen het in- en uitschakelen wordt door het gereedschap opgeslagen. (Op hetzelfde moment zal het lampje van de automatische stoplamp oplichten.) Voer boren uit wanneer de auto stop indicator knippert. Continu boren is mogelijk omdat de geheugenopslagtijd zal worden opgeslagen door het gereedschap totdat de automatische stopstand van de automatische stopfunctie wordt geannuleerd. De automatische stopfunctie wordt geannuleerd door nogmaals langer dan twee senconden op de omschakelaar te drukken. (Op hetzelfde moment zal het lampje van de automatische stoplamp uitschakelen.) LET OP ○ Schakel het gereedschap IN zodra u de punt van het gereedschap op het werkmateriaal plaatst. ○ De draaisnelheid en het niveau waarop de schakelaar wordt ingedrukt tijdens het boren is niet in het geheugen opgeslagen. ○ Voer tijdens de automatische stopstand het boren in één keer volledig uit. ○ De motor zal stoppen, zelfs wanneer u uitschakelt binnen de opslagtijd van het geheugen. ○ Wanneer u uitschakelt binnen de opslagtijd van het geheugen, zal het tellen worden gereset. Als u een taak opnieuw bewerkt waarbij een gat gedeeltelijk is geboord, wordt de opslagtijd voor het geheugen volledig opnieuw geteld. ○ De automatische stopfunctie blijft actief totdat deze wordt geannuleerd. REACTIEVE KRACHTREGELING Dit product beschikt over een ‘Reactive Force Control (RFC)’ functie die het schokken van het apparaat vermindert. Als het gereedschap bit plotseling wordt overbelast, wordt elke schokken van het gereedschap lichaam verminderd door activering van de slipkoppeling of door het stoppen van de motor door de ingebouwde sensor in de machine lichaam. Als de motor stopt, omdat de regelunit overbelasting detecteert, dan gaat het lampje op het beeldscherm knipperen zolang als aan de schakelaar wordt getrokken. Het lampje blijft bovendien nog ongeveer drie seconden knipperen nadat de schakelaar is losgelaten. De motor blijft buiten werking zolang het lampje knippert. (Afb. 18) Omdat het kan voorkomen dat de RFC functie niet in werking treedt of onvoldoende functioneert, afhankelijk van de werkomgeving en de werkomstandigheden, verdient het aanbeveling om de beitelpunt nooit plotseling te overbelasten. ● Mogelijke oorzaken van plotselinge overbelasting Boorbeitel bijt zich vast in het materiaal Impact tegen spijkers, metaal of andere harde voorwerpen Taken die wrikken of overmatige toepassing van druk bevatten, enz. Ook andere oorzaken, zoals een combinatie van de bovengenoemde. 00BookDH18DPBEU.indb5100BookDH18DPBEU.indb51 2023/02/1012:25:562023/02/1012:25:5652 Nederlands ● Wanneer de reactieve krachtregeling (RFC) wordt ingeschakeld Wanneer de RFC wordt ingeschakeld en de motor stopt, schakel de gereedschapsknop uit en verwijder de oorzaak van de overbelasting voordat u verder gaat. Afb. 18

OVER DE BESCHERMINGSFUNCTIE

Dit gereedschap heeft een ingebouwd beveiligingscircuit om schade aan het apparaat te voorkomen in geval van een probleem. Afhankelijk van het volgende zullen het displaylampje en het indicatielampje knipperen en de unit zal ophouden met werken. Verifi eer het probleem dat door het knipperen wordt aangeduid en voer de nodige stappen uit om het probleem te corrigeren. Druk de omschakelaar in wanneer er niet aan de knop wordt getrokken. Omschakelaar Displaylampje Indicatielampje Afb. 19 Tabel 3 Displaylampje knippert Oorzaak Oplossing De werking is gestopt omdat de interne temperatuur de temperatuurgrens heeft overschreden. (Beschermingsfunctie hoge temperatuur) Laat het apparaat 15 tot 30 minuten afkoelen. Wanneer de temperatuur daalt en het knipperen van de displaylamp en het indicatielampje stopt, drukt u de aan/uit- schakelaar in om de werking te herstellen. Plotselinge overbelasting van het boorbit heeft de RFC geactiveerd, waardoor de verdere werking van het gereedschap is gestopt. RFC (Zie pagina 51 „REACTIEVE KRACHTREGELING”) Laat de aan/uit- schakelaar los en raak deze niet aan totdat het displaylampje stopt met knipperen. Druk opnieuw de aan/uit- schakelaar in om de werking te herstellen. Voordat u verder gaat, verwijdert u de oorzaak van de overbelasting. OPMERKING Ondanks het ondernemen van stappen om een probleem op te lossen, kan het displaylampje mogelijk blijven branden. Als dit het geval is, dient het apparaat mogelijk gerepareerd te worden. Als dit het geval is, neem dan contact op met het fi liaal waar dit product werd gekocht voor reparaties. SMEREN Gebruik vet met een lage viscositeit voor het smeren van de boorhamer. In dit geval hoeft de boorhamer slechts af en toe te worden ingevet. Neem contact op met uw dealer als er vet lekt bij de schroeven. Gebruik van een niet voldoende ingevette boorhamer zal resulteren in een verkorting van de levensduur. LET OP Gebruik uitsluitend het voorgeschreven soort smeren. Bij gebruik van een willekeuring ander soort smeren kunnen de prestaties van de boorhamer negatief beïnvloed worden. Raadpleeg uw dealer voor het smeren.

ONDERHOUD EN INSPECTIE

LET OP Zorg ervoor dat de schakelaar uitgeschakeld is en de batterij verwijderd voor onderhoud en inspectie.

1. Inspectie van het gereedschap

Omdat gebruik van een botte boor de prestaties verslechtert en kan leiden tot storingen aan de motor, moet u de boor slijpen of vervangen zodra u merkt dat deze versleten is.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Onderhoud van de motor

De motorwikkeling is het “hart” van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

4. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit. LET OP Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen. Als u dit niet doet, kan dit leiden tot een storing.

5. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

6. Het schoonmaken van het accucompartiment en de

accu Na het boren van beton, wanneer betonstof zich heeft opgehoopt op de terminals of het gedeelte waar de accu het accucompartiment in schuift, reinigt u de opgehoopte betonstof met een luchpistool of een droge doek alvorens het gereedschap te gebruiken. (Afb. 15) Zorg er na het reinigen ook voor dat de accu kan worden geïnstalleerd en eenvoudig uit het gereedschap kan worden verwijderd. 00BookDH18DPBEU.indb5200BookDH18DPBEU.indb52 2023/02/1012:25:562023/02/1012:25:5653 Nederlands LET OP Gebruik maken van het gereedschap wanneer de accu is bedekt met betonstof kan leiden tot ongevallen zoals het vallen van de accu tijdens gebruik. Bovendien kan dergelijk gebruik een storing of defect van het contact tussen de accu en de terminals veroorzaken.

Bewaar het elektrisch gereedschap en de accu op een plaats waar de temperatuur lager is dan 40°C en buiten het bereik van kinderen is. OPMERKING Opbergen van lithium-ion accu’s Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt. Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden. Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken. Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en. LET OP Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. Belangrijke informatie voor de accu’s van HiKOKI snoerloos elektrisch gereedschap Gebruik altijd een van onze voorgeschreven originele accu’s. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu’s, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen). GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Informatie betreff ende lawaai en trillingen De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871. Gemeten A-gewogen geluidsniveau: 101 dB (A) Gemeten A-gewogen geluidsdrukniveau: 90 dB (A) Onzekerheid K: 3 dB (A). Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841. Klopboren in beton: Trillingsemissiewaarde a

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling. WAARSCHUWING ○ De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt; en ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). OPMERKING Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. 00BookDH18DPBEU.indb5300BookDH18DPBEU.indb53 2023/02/1012:25:562023/02/1012:25:5654 Nederlands

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

1. Elektrisch gereedschap

Probleem Mogelijke oorzaak Oplossing Het gereedschap doet het niet Geen resterend vermogen van de batterij Laad de batterij op. De batterij is niet goed aangesloten. Druk de batterij naar binnen tot u een klik hoort. Betonstof heeft zich opgehoopt op de aansluitingen van het accuvak en de glijgroeven van de accu. Verwijder het opgehoopte betonstof met een droge doek. Het gereedschap stopt plotseling Het gereedschap was overbelast Ontdoet u zich van het probleem dat de overbelasting veroorzaakt. Reactieve krachtregeling was geactiveerd De batterij is oververhit. Laat de batterij afkoelen. Boorbeitel - kan niet vastgemaakt worden -valt eraf De vorm van het bevestigingsgedeelte komt niet overeen Gebruik voor het schachttype SDS-plus een boorbit met een diameter binnen het opgegeven bereik. Gaten kunnen niet makkelijk geboord worden. De boor is versleten Vervang deze door een nieuwe boor. De boor draait in omgekeerde richting Schakel naar voorwaartse rotatie. De schroefkop slipt of laat los. Het nummer van de bit komt niet overeen met de grootte van de schroef Plaats een geschikte bit. De bit is versleten Vervang deze door een nieuwe bit. De accu kan niet worden geïnstalleerd Proberen om een andere dan de voor het gereedschap voorgeschreven accu te plaatsen. Installeer alstublieft multivolt accu's of accu's uit de BSL18xx serie. 00BookDH18DPBEU.indb5400BookDH18DPBEU.indb54 2023/02/1012:25:562023/02/1012:25:5655 Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Snoerloze boorhamer, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
