MANUAL DE UTILIZADOR DH18DPB HiKOKI

MONTAJE Y FUNCIONAMIENTO

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó. h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação. A ferramenta correta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a fi cha da fonte de alimentação e/ ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente. d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.

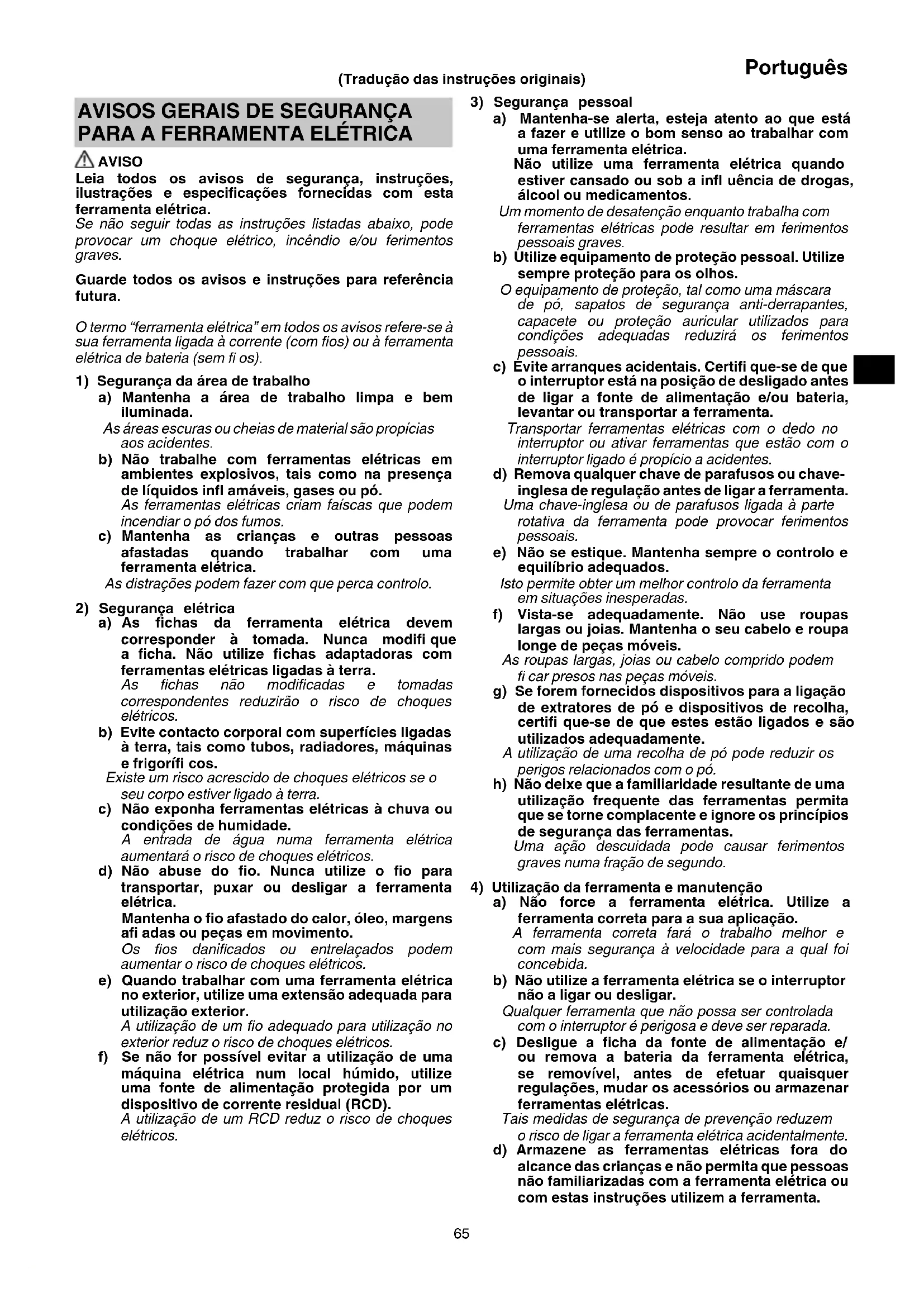

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especifi cações fornecidas com esta ferramenta elétrica. Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fi os) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó. As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica. As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fi chas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a fi cha. Não utilize fi chas adaptadoras com ferramentas elétricas ligadas à terra. As fi chas não modifi cadas e tomadas correspondentes reduzirão o risco de choques elétricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigorífi cos. Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra. c) Não exponha ferramentas elétricas à chuva ou condições de humidade. A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos. d) Não abuse do fi o. Nunca utilize o fi o para transportar, puxar ou desligar a ferramenta elétrica. Mantenha o fi o afastado do calor, óleo, margens afi adas ou peças em movimento. Os fi os danifi cados ou entrelaçados podem aumentar o risco de choques elétricos. e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos. f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choques elétricos. (Tradução das instruções originais) 00BookDH18DPBEU.indb6500BookDH18DPBEU.indb65 2023/02/1012:25:592023/02/1012:25:5966 Português As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes. e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danifi cada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar. g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado. A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa. h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa. Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.

5) Utilização e manutenção da ferramenta com bateria

a) Recarregue apenas com o carregador especifi cado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria. b) Utilize ferramentas elétricas apenas com as baterias especialmente concebidas. A utilização de quaisquer outras baterias pode criar um risco de ferimentos e incêndios. c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objetos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer uma ligação de um terminal para o outro. Provocar um curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio. d) Em condições abusivas, poderá ser ejetado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica. O líquido ejetado da bateria poderá provocar irritações ou queimaduras. e) Não utilize uma bateria ou ferramenta que esteja danifi cada ou modifi cada. Baterias danifi cadas ou modifi cadas podem exibir comportamentos imprevisíveis que podem resultar em incêndio, explosão ou risco de ferimentos. f) Não exponha uma bateria ou ferramenta a fogo ou temperaturas excessivas. A exposição ao fogo ou a temperaturas acima dos 130°C pode causar uma explosão. g) Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora do intervalo de temperatura especifi cado nas instruções. O carregamento incorreto ou a temperaturas fora da gama especifi cada pode danifi car a bateria e aumentar o risco de incêndio.

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida. b) Nunca repare as baterias danifi cadas. A reparação de baterias deve ser executada pelo fabricante ou por prestadores de assistência autorizados. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

1) Instruções de segurança para todas as operações

a) Use proteções auditivas A exposição ao ruído pode causar perda auditiva. b) Utilize a(s) pega(s) auxiliar(es), se fornecida(s) com a ferramenta. A perda de controlo pode causar ferimentos pessoais. c) Segure na ferramenta pelas superfícies isoladas, quando efectuar uma operação em que o acessório de corte possa entrar em contacto com cabos ocultos. O acessório cortante em contacto com um fi o sob tensão pode colocar as peças metálicas expostas sob tensão e provocar choques elétricos ao operador.

2) Instruções de segurança ao usar brocas longas

com martelos perfuradores a) Comece sempre a perfurar a baixa velocidade com a ponta da broca em contacto com a peça de trabalho. A velocidades mais rápidas, é provável que a broca dobre se for permitido que rode livremente sem entrar em contacto com a peça de trabalho, resultando em ferimentos. b) Aplique pressão apenas em linha direta com a broca, mas não aplique pressão excessiva. As brocas podem dobrar-se, causando quebras ou perda de controlo, resultando em ferimentos.

1. Não permita a entrada de substâncias estranhas no

orifício de ligação da bateria recarregável.

2. Nunca desmonte a bateria recarregável e o carregador.

3. Nunca provoque um curto-circuito na bateria

recarregável. Provocar um curto-circuito na bateria vai causar uma corrente elétrica e aquecimento excessivos. Resulta em queimaduras ou danos na bateria.

4. Não elimine a bateria num fogo. Se a bateria for

queimada, pode explodir.

5. Ao usar este aparelho continuamente, ele pode se

sobreaquecer, danifi cando o motor e o interruptor. Deixe o aparelho descansar durante aproximadamente 15 minutos.

6. Não introduza objetos nas ranhuras de ventilação

de ar do carregador. Introduzir objetos metálicos ou infl amáveis nas ranhuras de ventilação de ar do carregador irá resultar em riscos de choques elétricos ou carregador danifi cado. 00BookDH18DPBEU.indb6600BookDH18DPBEU.indb66 2023/02/1012:25:592023/02/1012:25:5967 Português

7. Leve a bateria à loja onde a comprou assim que

autonomia da bateria após o carregamento for demasiado curta para uma utilização prática. Não elimine a bateria gasta.

8. Antes de começar a partir, lascar ou perfurar uma

parede, chão ou teto, certifi que-se de que não existem cabos elétricos ou condutas no interior.

9. Certifi que-se de que o interruptor de alimentação

está na posição OFF. Se a bateria for instalada com o interruptor na posição ON, a ferramenta elétrica irá iniciar o funcionamento imediatamente, o que pode causar um acidente grave.

10. Não toque na broca durante ou imediatamente após a

utilização. A broca fi ca muito quente durante a utilização e pode causar queimaduras graves.

11. Segure sempre bem a pega do corpo e a pega lateral da

ferramenta elétrica. Caso contrário, o recuo produzido pode resultar numa utilização incorreta e até perigosa.

12. Utilize uma máscara de poeiras

Não inale as poeiras nocivas geradas pela operação de perfuração ou de cinzelamento. A poeira pode pôr em perigo a sua saúde e das pessoas presentes.

13. Certifi que-se de que a bateria está fi rmemente

instalada. Caso ela não esteja, pode sair para fora e provocar um acidente.

14. Para prevenir acidentes, certifi que-se de que desliga o

interruptor e retira a bateria antes de mudar acessórios, guardar, transportar ou quando não estiver em utilização.

15. Montar a broca de perfuração

○ Para evitar acidentes, certifi que-se de que desliga o interruptor e retira a bateria. ○ Quando usar ferramentas como cinzéis de ponta, brocas de perfuração etc., certifi que-se de que usa as peças genuínas designadas pela sua empresa. ○ Limpe a parte da haste da broca de perfuração. ○ Verifi que o travamento puxando pela broca.

16. Opere a alavanca de mudança apenas quando o

motor estiver parado. Operar a alavanca de mudanças enquanto o motor está em movimento pode causar que a ponta da ferramenta gire inesperadamente e cause um acidente. (Fig. 9)

17. Rotação + martelar

Quando a broca de perfuração tocar na barra de ferro de construção, a broca parará imediatamente e o martelo rotativo irá reagir tendo um movimento de rotação. Assim, aperte fi rmemente a pega lateral, segure a pega do corpo e as pegas laterais.

○ Para perfurar material de madeira ou metal utilizando o mandril de perfuração e o adaptador do mandril (acessórios opcionais). ○ A aplicação de força superior ao necessário irá não só expedir o trabalho mas irá deteriorar a extremidade da ponta da broca de perfuração e, para além disso, reduzir a vida útil do martelo rotativo. ○ As brocas de perfuração podem quebrar enquanto retira o martelo rotativo do orifício perfurado. Para retirar, é importante fazer um movimento de empurrar. ○ Não tente perfurar orifícios de fi xação ou orifícios em betão com a máquina defi nida para a função de apenas rotação. ○ Não tente usar o martelo rotativo no modo de rotação e de bater com o mandril de perfuração e o adaptador do mandril montados. Isto reduziria seriamente a vida útil de todos os componentes da máquina.

19. Não olhe diretamente para a luz. Tal pode resultar em

lesões nos olhos. Limpe qualquer sujidade ou nódoa na lente da luz LED com um pano macio, tendo cuidado para não riscar a lente. Riscos na lente da luz LED podem resultar na diminuição do brilho.

20. Utilize sempre a ferramenta e a bateria a temperaturas

21. Carregue sempre a bateria a uma temperatura ambiente

22. Certifi que-se de que segura bem a ferramenta como

mostrado na Fig. 16 durante a operação.

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de proteção para impedir a transmissão de corrente. Nos casos 1 a 3 descritos abaixo, quando utilizar este produto, mesmo que esteja a premir o interruptor, o motor pode parar. Isto não constitui uma avaria, sendo o resultado da função de proteção.

1. Quando a carga restante da bateria se esgotar, o motor

para. Nesse caso, carregue-a imediatamente.

2. Se a ferramenta estiver sobrecarregada, o motor pode

parar. Neste caso, solte o interruptor da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

3. Se a bateria estiver sobreaquecida em condições de

sobrecarga, a alimentação da bateria pode parar. Neste caso, pare de utilizar a bateria e deixe-a arrefecer. De seguida, pode voltar a utilizá-la. Além disso, tenha em consideração os seguintes avisos e precauções. AVISO Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifi que-se de que toma as seguintes precauções.

1. Certifi que-se de que limalhas e pó não se acumulam na

bateria. ○ Durante o trabalho, certifi que-se de que limalhas e pó não caem na bateria. ○ Certifi que-se de que quaisquer limalhas e pó que caiam na ferramenta durante os trabalhos não se acumulam na bateria. ○ Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó. ○ Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).

2. Não perfure a bateria com objetos afi ados como pregos,

não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.

3. Não utilize uma bateria que pareça estar danifi cada ou

4. Não utilize a bateria com a polaridade invertida.

5. Não a ligue diretamente a quaisquer tomadas elétricas

ou tomadas de isqueiro de automóvel.

6. Não utilize a bateria para fi ns que não os especifi cados.

7. Se a bateria não carregar completamente mesmo após

ter passado o tempo de recarregamento especifi cado, pare imediatamente de a recarregar.

8. Não coloque nem submeta a bateria a temperaturas

elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.

9. Afaste-a imediatamente do fogo quando forem

detetados fugas ou maus odores.

10. Não utilizar em locais onde seja produzida uma forte

eletricidade estática. 00BookDH18DPBEU.indb6700BookDH18DPBEU.indb67 2023/02/1012:25:592023/02/1012:25:5968 Português

11. Se a bateria apresentar fugas, maus odores, produção

de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarregamento ou armazenamento, remova-a imediatamente do equipamento ou do carregador da bateria e pare de a utilizar.

12. Não mergulhe a bateria nem permita que quaisquer

fl uídos vertam para o interior. Entrada de líquido condutor, tal como água, pode causar danos que podem resultar em incêndio ou explosão. Guarde a bateria num local fresco e seco, longe de materiais infl amáveis e combustíveis. As atmosferas de gás corrosivo devem ser evitadas. PRECAUÇÃO

1. Se o líquido vertido pela bateria entrar nos seus olhos,

não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.

2. Se o líquido verter para a sua pele ou roupa, lave-as

imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.

3. Se se deparar com ferrugem, maus odores,

sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor. AVISO Se uma substância estranha condutora entrar no terminal da bateria de iões de lítio, a bateria pode sofrer um curto- circuito causando um incêndio. Ao armazenar a bateria de iões de lítio, cumpra as regras dos conteúdos seguintes. ○ Não coloque os resíduos condutores, pregos e fi os como fi o de ferro ou fi o de cobre na caixa de armazenamento. ○ Para evitar curtos-circuitos, coloque a bateria na ferramenta ou coloque a tampa da bateria para armazenamento de modo a que não seja possível ver o ventilador.

SOBRE O TRANSPORTE DA

BATERIA DE IÕES DE LÍTIO Ao transportar uma bateria de iões de lítio, tenha em conta as seguintes precauções. AVISO Informe a empresa de transporte que uma embalagem contém uma bateria de iões de lítio, informe a companhia da sua potência de saída e siga as instruções da empresa de transporte ao planifi car o transporte. ○ As baterias de iões de lítio que excedem uma potência de saída de 100 Wh são consideradas incluídas na classifi cação de carga Mercadorias Perigosas e requerem procedimentos especiais de registo. ○ Para transporte para o estrangeiro, deve obedecer à legislação internacional e às regras e regulamentos do país de destino.

Potência de Saída Número de 2 a 3 dígitos

NOMES DOS COMPONENTES

(Fig. 1–Fig. 17) Pega Interruptor de troca Botão de pressão Luz de exibição Gatilho Luz de paragem automática Alavanca de mudança Luz indicadora Placa de identifi cação Fecho Calibrador de profundidade Luz piloto Broca Luz indicadora: acende-se Tampa frontal Lubrifi cante Aperto Luz de paragem automática: pisca Caixa Luz de paragem automática: acende-se Luz LED Ranhuras deslizantes da bateria Pega lateral Terminal (produto) Motor Pistola de ar Bateria Terminal (bateria) Painel do visor Ranhuras deslizantes SÍMBOLOS AVISO De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização. DH18DPB: Martelo perfurador a bateria Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções. Apenas para países da UE Não deixe ferramentas elétricas no lixo doméstico! De acordo com a diretiva europeia 2012/19/UE sobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica. V Tensão nominal

max Diâmetro da perfuração, máx.

Peso* (De acordo com o procedimento EPTA 01/2014) Betão Aço Madeira Função de apenas rotação Função de rotação e martelar Ligar Desligar Modo baixo Modo normal Desconectar a bateria Rotação no sentido dos ponteiros do relógio Rotação no sentido contrário aos ponteiros do relógio

• Dependendo da bateria conectada. O peso mais pesado é medido com BSL36B18 (vendido separadamente).

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados na página 217. Os acessórios de série estão sujeitos a mudanças sem aviso prévio. APLICAÇÕES Função de rotação e martelar ○ Perfuração de orifícios de fi xação ○ Perfuração de orifícios em betão ○ Perfuração de orifícios em azulejo Função de apenas rotação ○ Perfuração em aço ou madeira (com acessórios opcionais) ○ Aperto de parafusos para metal, parafusos para madeira (com acessórios opcionais) ESPECIFICAÇÕES As especifi cações desta máquina estão listadas na tabela na página 217. NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. CARREGAMENTO Antes de utilizar a ferramenta elétrica, carregue a bateria da seguinte forma.

1. Ligue o cabo de alimentação do carregador à

tomada. Ao ligar a fi cha do carregador a uma tomada, a luz piloto pisca a vermelho (Em intervalos de 1 segundo).

Ao introduzir uma bateria no carregador, o carregamento inicia e a luz piloto acende de forma fi xa a vermelho. Quando a bateria fi ca completamente carregada, a luz piloto pisca a vermelho. (Em intervalos de 1 segundo) (Consulte a Tabela 1) ● Indicação de luz piloto As indicações da luz piloto serão aquelas mostradas na Tabela 1, de acordo com o estado do carregador ou da bateria recarregável. 00BookDH18DPBEU.indb6900BookDH18DPBEU.indb69 2023/02/1012:26:002023/02/1012:26:0070 Português Tabela 1 Indicações da luz piloto Luz piloto (vermelha) Antes do carregamento Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Durante o carregamento Acende-se Acende-se de forma fi xa Carregamento completo Pisca Acende-se durante 0,5 segundos. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Carregamento impossível Tremeluz Acende-se durante 0,1 segundos. Não se acende durante 0,1 segundos. (desliga-se durante 0,1 segundos) Avaria na bateria ou no carregador Standby em caso de sobreaquecimento Pisca Acende-se durante 1 segundo. Não se acende durante 0,5 segundos. (desliga-se durante 0,5 segundos) Bateria sobreaquecida. Não é possível carregar. (O carregamento inicia quando a bateria arrefecer). ● Independentemente das temperaturas e do tempo de carregamento da bateria. As temperaturas e o tempo de carregamento serão aqueles mostrados na Tabela 2 Tabela 2 Carregador UC18YFSL Bateria Tipo de bateria Li-ion Temperaturas às quais a bateria pode ser recarregada 0°C–50°C Tensão de carregamento V 14,4 18 Tempo de carregamento, aprox. (a 20°C) Série BSL14xx Série BSL18xx Série multitensão (4 células) (8 células) (5 células) (10 células) (10 células) min. BSL1415S

NOTA O tempo de recarregamento pode variar conforme a temperatura ambiente e a tensão da fonte de alimentação. PRECAUÇÃO Quando o carregador da bateria tiver sido usado de forma contínua, este estará quente, constituindo assim a causa das falhas. Assim que o carregamento estiver concluído, aguarde 15 minutos até o próximo carregamento.

4. Desligue o cabo de alimentação do carregador da

5. Segure bem o carregador e retire a bateria.

NOTA Certifi que-se de que retira a bateria do carregador após a utilização e, de seguida, guarde-a. Sobre descarga elétrica no caso de baterias novas, etc. Como a substância química interna das baterias novas e baterias que não tenham sido utilizadas por um longo período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenómeno é temporário e o tempo normal requerido para a recarga será restabelecido depois de recarregar a bateria 2–3 vezes. 00BookDH18DPBEU.indb7000BookDH18DPBEU.indb70 2023/02/1012:26:002023/02/1012:26:0071 Português Como prolongar a vida útil das baterias. (1) Recarregar as baterias antes de elas fi carem completamente descarregadas. Quando sentir que a potência da ferramenta se torna mais fraca, pare de usar a ferramenta e recarregue a respetiva bateria. Se continuar a usar a ferramenta e gastar completamente a corrente elétrica, a bateria pode fi car danifi cada e sua vida torna-se mais curta. (2) Evite recargar a altas temperaturas. Uma bateria recarregável fi ca quente imediatamente depois do uso. Se uma bateria nesse estado for recarregada imediatamente depois de ter sido usada, a sua substância química interna deteriora-se e sua vida útil diminui. Deixe a bateria descansar e recarregue-a somente depois que ela ter arrefecido durante algum tempo. PRECAUÇÃO ○ Se a bateria for carregada enquanto está quente porque foi deixada durante um longo período de tempo num local sujeito a luz solar direta ou porque a bateria foi utilizada recentemente, a luz piloto do carregador acende-se a verde ou acende-se durante 1 segundo, não se acende durante 0,5 segundos (desliga-se durante 0,5 segundos). Nesse caso, deixe primeiro a bateria arrefecer, de seguida, inicie o carregamento. ○ Quando a luz piloto tremeluz a vermelho (em intervalos de 0,2 segundos), procure e retire quaisquer objetos estranhos no conector de bateria do carregador. Se não houver qualquer objeto estranho, é provável que a bateria ou o carregador estejam avariados. Dirija-se ao centro de assistência autorizado. ○ Uma vez que o microcomputador integrado demora cerca de 3 segundos a confi rmar que a bateria a ser carregada com carregadores é retirada, aguarde no mínimo 3 segundos antes de voltar a introduzi-la para continuar o carregamento. Se a bateria for novamente introduzida no espaço de 3 segundos, esta pode não ser carregada adequadamente.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página Remover e introduzir a bateria 2 2 Carregamento 3 2 A luz indicadora acende quando a bateria estiver fraca

Instalar/Remover a pega lateral 5 3 Inserir ferramentas de perfuração SDS-plus

Remover ferramentas de perfuração SDS-plus

Selecionar a direção de rotação 8 4 Selecionar o modo de operação 9 4 Ajustar a profundidade de perfuração

Funcionamento do interruptor 11 4 Defi nição da velocidade 12 4 Função de paragem automática 13 4 Como utilizar a luz LED 14 5 Limpeza do compartimento de instalação da bateria e a bateria

Instalação da pega lateral 17 5 Selecionar acessórios* ― 218, 219

• Para obter informações detalhadas relativamente a cada ferramenta, contacte um centro de serviço autorizado HiKOKI.

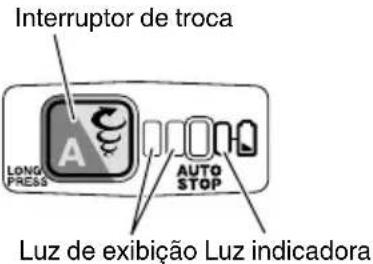

SELECIONAR O MODO DE

OPERAÇÃO Premir o comutador permite a seleção da velocidade de rotação e da função de paragem automática. ○ Velocidade de revolução (Modo baixo/Modo normal) (Fig. 12) Selecione o Modo baixo ou o Modo normal e opere a ferramenta na velocidade selecionada. ○ Modo de paragem automática (ligado/desligado) (Fig. 13) Este produto está equipado com uma função de paragem automática para suportar o trabalho de perfuração contínua. A função possui um modo de memória para armazenar o tempo de trabalho para perfuração desde ligar até desligar, e um modo de paragem automática que para automaticamente o motor a partir da segunda perfuração se o trabalho exceder o tempo de trabalho armazenado enquanto o interruptor estiver ligado.

AUTOMÁTICA No modo de seleção, pressionar o botão por mais de dois segundos passará para o modo de memória. (Fig. 13) (Ao mesmo tempo, a luz de paragem automática piscará.) Realize a perfuração quando a luz de paragem automática estiver a piscar. O tempo entre ligar e desligar é armazenado pela ferramenta. (Ao mesmo tempo, a luz de paragem automática acenderá.) Realize a perfuração quando a luz de paragem automática estiver a piscar. A perfuração contínua é possível pois o tempo de armazenamento da memória será gravado pela ferramenta até que o modo de paragem automática da função de paragem automática seja cancelado. A função de paragem automática é cancelada premindo novamente o interruptor de troca durante mais de dois segundos. (Ao mesmo tempo, a luz de paragem automática desligará.) PRECAUÇÃO ○ Ligue a ferramenta depois de colocar a ponta da ferramenta no material de trabalho. ○ A velocidade de rotação e o nível no qual o interruptor é puxado durante a perfuração não são armazenados na memória. ○ Realize a perfuração de uma só vez durante o modo de paragem automática. ○ O motor irá parar mesmo que desligue dentro do tempo de armazenamento da memória. ○ Quando desligar dentro do tempo de armazenamento da memória, a contagem será reiniciada. Se reprocessar uma tarefa em que um furo tenha sido parcialmente perfurado, o tempo de armazenamento da memória será totalmente recontado. ○ A função de paragem automática permanecerá ativa até ser cancelada. 00BookDH18DPBEU.indb7100BookDH18DPBEU.indb71 2023/02/1012:26:002023/02/1012:26:0072 Português

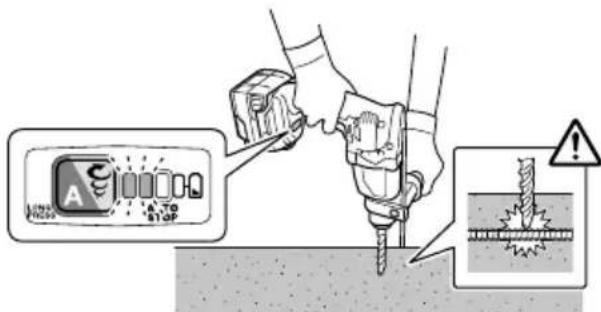

CONTROLO DE FORÇA REATIVA

Este produto está equipado com uma funcionalidade de Controlo de Força Reativa (RFC, Reactive Force Control) que reduz espasmos do corpo da ferramenta. Se a ponta da ferramenta for subitamente sobrecarregada, quaisquer espasmos do corpo da ferramenta são reduzidos através da ativação da embraiagem de deslizamento ou parando o motor com o sensor incorporado no corpo da ferramenta. Se o motor parar devido à deteção de sobrecarga pelo controlador, a luz do visor piscam enquanto o interruptor é puxado. Além disso, a luz continua a piscar durante aproximadamente três segundos após o interruptor ser libertado. O motor permanece parado enquanto a luz estiver a piscar. (Fig. 18) Como a função RFC pode não se ativar ou seu desempenho pode ser insufi ciente dependendo do ambiente e condições de trabalho, tenha cuidado para não sobrecarregar subitamente a ponta da ferramenta durante a operação. ● Causas possíveis de sobrecarregamento repentino A broca da ferramenta “morde” o material Impacto contra pregos, metal ou outros objetos duros Trabalhos que envolvam forçar ou qualquer excesso de pressão, etc. Além disso, outras causas incluem qualquer combinação do acima mencionado. ● Quando o controlo de força reativa (RFC) é acionado Quando o RFC é acionado e o motor para, desligue o interruptor da ferramenta e remova a causa do sobrecarregamento antes de continuar a operação. Fig. 18 SOBRE A FUNÇÃO DE PROTEÇÃO Esta ferramenta tem um circuito de proteção incorporado para evitar danos à unidade no evento de uma anomalia. Dependendo do seguinte, a luz de exibição e a luz indicadora piscarão e a unidade deixará de funcionar. Verifi que o problema indicado pela luz a piscar e efetue os passos necessários para corrigir o problema. Ao premir o interruptor de troca, faça-o quando o interruptor não estiver a ser puxado. Interruptor de troca Luz de exibição Luz indicadora Fig. 19 Tabela 3 Luz de exibição a piscar Causa Solução A operação cessou porque a temperatura interna excedeu o limite de temperatura. (Função de proteção de alta temperatura) Deixe a unidade arrefecer durante 15 a 30 minutos. Quando a temperatura baixar e a luz de exibição e a luz indicadora pararem de piscar, prima o gatilho para recuperar a operação. Uma sobrecarga repentina da ponta da ferramenta ativou o RFC, interrompendo qualquer operação adicional da ferramenta. RFC (Consulte a página 72 “CONTROLO DE FORÇA REATIVA”) Liberte o gatilho e deixe-o assim até que a luz de exibição pare de piscar. Prima o gatilho novamente para recuperar a operação. Antes de continuar a operação, remova a causa da sobrecarga. NOTA Apesar de tomar medidas para corrigir um problema, a luz do visor pode continuar a piscar. Se este for o caso, o equipamento poderá precisar de reparação. Em caso afi rmativo, entre em contato com a loja onde este produto foi adquirido para reparação. LUBRIFICAÇÃO Este martelo perfurador utiliza lubrifi cante de baixa viscosidade, de maneira que possa ser usado por um longo período de tempo sem ser trocado. Caso haja vazamento causado por um parafuso frouxo, entre em contato com a ofi cina de assistência técnica autorizada mais próxima para troca de lubrifi cante. Utilizar o martelo perfurador com perda de lubrifi cante provocará emperramento da máquina , reduzindo sua vida útil. PRECAUÇÃO Esta máquina utiliza um lubrifi cante específi co. O desempenho normal da máquina pode, portanto, ser afetado negativamente pelo uso de outro tipo de lubrifi cante. Utilize sempre nossos serviços de assistência técnica para realizar a troca do lubrifi cante.

MANUTENÇÃO E INSPEÇÃO

PRECAUÇÃO Certifi que-se de que desliga o interruptor e retira a bateria antes da manutenção e inspeção.

1. Inspeccionar a ferramenta

Uma vez que a utilização de uma ferramenta romba vai reduzir a efi ciência e causar possíveis avarias do motor, afi e ou substitua a ferramenta assim que detetar abrasão.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves. 00BookDH18DPBEU.indb7200BookDH18DPBEU.indb72 2023/02/1012:26:002023/02/1012:26:0073 Português

3. Manutenção do motor

O enrolamento do motor do aparelho é o “coração” da ferramenta elétrica. Tome o devido cuidado para garantir que o enrolamento não se danifi ca e/ou fi ca molhado com óleo ou água.

4. Inspeção de terminais (ferramenta e bateria)

Certifi que-se de que limalhas e pó não se acumulam nos terminais. Verifi que ocasionalmente antes, durante e depois da produção. PRECAUÇÃO Remova quaisquer limalhas ou pó acumulados nos terminais. Caso contrário, poderá resultar em avaria.

5. Limpar o exterior

Quando a ferramenta elétrica estiver manchada, limpe com um pano suave e seco ou um pano humedecido em água com sabão. Não utilize solventes clorídricos, gasolina ou diluentes, uma vez que derretem plásticos.

6. Limpeza do compartimento de instalação da bateria

e a bateria Depois de perfurar betão, se o pó de betão se acumular no compartimento da instalação da bateria e na bateria, limpe o pó de betão acumulado com uma pistola de ar ou um pano seco antes de usar a ferramenta. (Fig. 15) Além disso, após a limpeza, certifi que-se de que a bateria pode ser instalada e removida suavemente a partir da ferramenta. PRECAUÇÃO Usar a ferramenta quando a bateria está coberta com pó de betão pode conduzir a acidentes, tal como a bateria cair durante a utilização. Além disso, essa utilização pode provocar uma avaria ou falha de contacto entre a bateria e os terminais.

Armazene a ferramenta elétrica e a bateria num local em que a temperatura seja inferior a 40°C e fora do alcance das crianças. NOTA Armazenar baterias de iões de lítio. Certifi que-se de que as baterias de iões de lítio foram totalmente carregadas antes de armazená-las. O armazenamento prolongado (3 meses ou mais) das baterias com pouca carga pode resultar em deterioração do desempenho, redução signifi cativa do tempo de utilização das baterias ou tornar as baterias incapazes de manter a carga. Contudo, um tempo de utilização da bateria signifi cativamente reduzido pode ser recuperado carregando e utilizando repetidamente as baterias duas a cinco vezes. Se o tempo de utilização da bateria for extremamente curto apesar do carregamento e utilização repetidos, considere as baterias esgotadas e compre baterias novas. PRECAUÇÃO Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. Aviso importante sobre as baterias para as ferramentas sem fi os da HiKOKI. Utilize sempre uma das nossas baterias originais designadas. Não podemos garantir a segurança e o desempenho da nossa ferramenta elétrica sem fi os quando é utilizada com baterias diferentes das baterias designadas por nós ou quando a bateria é desmontada e modifi cada (assim como desmontagem e substituição das células ou outras peças internas). GARANTIA Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871. Nível de potência sonora ponderado A medido: 101 dB (A) Nível de pressão sonora ponderado A medido: 90 dB (A) Incerteza K: 3 dB (A) Use proteção auditiva. Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841. Perfuração de martelo em betão: Valor de emissão de vibrações a

O valor total de vibração declarado e o valor de emissão de ruído declarado foram medidos de acordo com um método de teste padrão e podem ser utilizados para comparar ferramentas. Também podem ser utilizados numa avaliação preliminar de exposição. AVISO ○ A vibração e a emissão de ruído durante a utilização real da ferramenta elétrica podem diferir do valor total declarado, dependendo da forma como a ferramenta é utilizada, especialmente do tipo de peça a trabalhar; e ○ Identifi car as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho). NOTA Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especifi cações aqui contidas estão sujeitas a mudanças sem aviso prévio. 00BookDH18DPBEU.indb7300BookDH18DPBEU.indb73 2023/02/1012:26:012023/02/1012:26:0174 Português

RESOLUÇÃO DE PROBLEMAS

Utilize as inspecções na tabela abaixo, caso a ferramenta não funcione normalmente. Se isto não solucionar o problema, consulte o seu representante ou o Centro de Serviço Autorizado da HiKOKI.

1. Ferramenta elétrica

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Martelo Perfurador a Bateria, identifi cado por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)– Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. A declaração aplica-se aos produtos com marca CE. Italiano Svenska
