H3641DA - чук HiKOKI - Безплатно ръководство за потребителя

Тип продукт	Акумулаторен чук (чук за разрушаване)
Марка	HiKOKI
Модел	H3641DA
Тегло (според EPTA 01/2014)	6,3 kg (с батерия BSL36B18X)
Размери (прибл.)	Дължина 450 mm, височина 240 mm
Захранване	Многонапреженова литиево-йонна батерия (14,4–18 V)
Съвместим тип батерия	Многонапреженови серии (BSL36A18X, BSL36B18X)
Скорост на удар при пълно натоварване	Променлива (ниска H или висока L, без точна стойност)
Ниво на звукова мощност, претеглено A	102 dB(A)
Ниво на звуково налягане, претеглено A	94 dB(A)
Стойност на вибрационна емисия (дълбаене)	9,6 m/s² (неопределеност K=2,7 m/s²)
Антивибрационна система	Дръжка с ниски вибрации (LVH)
Държач за инструмент	SDS-max
Основни функции	Разрушаване на бетон, жлебове, рязане на пръти, дълбаене
Вградено осветление	Предна LED (включваема)
Индикатор за заряд на батерията	Дисплей с 3 LED
Електронна защита	Срещу прегряване, претоварване и дълбок разряд
Съвместим зарядно устройство	UC18YSL3 (доставя се отделно)
Работна температура	-5°C до 40°C
Поддръжка	Смяна на смазка на всеки 6 месеца, почистване на клемите
Включени аксесоари	Странична дръжка, длето, смазка (списък на страница 214 от ръководството)

Често задавани въпроси - H3641DA HiKOKI

Каква батерия да използвам с HiKOKI H3641DA?

Използвайте само многонапреженови батерии HiKOKI от сериите BSL36A18X или BSL36B18X. Старите батерии (BSL3660, BSL18xx и др.) не са съвместими.

Как да сменя длетото на чука H3641DA?

Уверете се, че инструментът е изключен и батерията е извадена. За да монтирате длето SDS-max, почистете опашката, намажете я с грес, вкарайте я в държача и завъртете докато се заключи. Проверете като дръпнете.

Какво да направя, ако инструментът спре внезапно по време на работа?

Това може да се дължи на претоварване или прегряване. Отпуснете спусъка, извадете батерията и оставете да изстине 15-30 минути. Натиснете селектора за скорост на удар, за да рестартирате. Също така проверете дали охлаждащите ребра не са запушени.

Каква е препоръчителната процедура за зареждане?

Използвайте зарядно устройство UC18YSL3. Включете го, поставете батерията (температура на околната среда 0–40°C). Индикаторът мига в синьо по време на зареждане и става зелено постоянно, когато е завършено. Не оставяйте батерията да се зарежда повече от 24 часа.

Как да тълкувам миганията на индикатора на батерията?

Дисплеят показва оставащия капацитет: 3 LED = >75%, 2 LED = 50–75%, 1 LED = 25–50%, мигане = <25% (заредете). Бързо мигане показва висока температура или неизправност.

Може ли да се използва H3641DA за пробиване?

Не, това е чук за разрушаване, предназначен за дълбаене и разрушаване. Той няма функция на въртене или патронник за пробиване.

Как да поддържам чука след продължителна употреба?

След всяка употреба почиствайте бетонния прах от клемите и отделението за батерия с въздушен пистолет или суха кърпа. Сменяйте греста на всеки 6 месеца (свържете се с оторизиран сервиз). Проверете затягането на винтовете.

Какви са задължителните предпазни средства?

Винаги носете предпазни очила, протившумни слушалки (високо ниво на шум), прахозащитна маска, предпазни обувки и ръкавици. Използвайте включената странична дръжка за по-добър контрол.

Какво да направя, ако батерията вече не държи заряд?

Първо проверете дали клемите са чисти. Ако батерията е била съхранявана дълго време, заредете я напълно и след това я използвайте нормално. След 2-5 цикъла капацитетът може да се възстанови. В противен случай батерията е в края на живота си и трябва да бъде заменена.

Как да настроя силата на удар?

Инструментът има селектор за скорост на удар (позиции H и L). Натиснете го след поставяне на батерията и отпускане на спусъка. Двигателят трябва да е спрян. Използвайте H за твърди материали и L за по-фина работа.

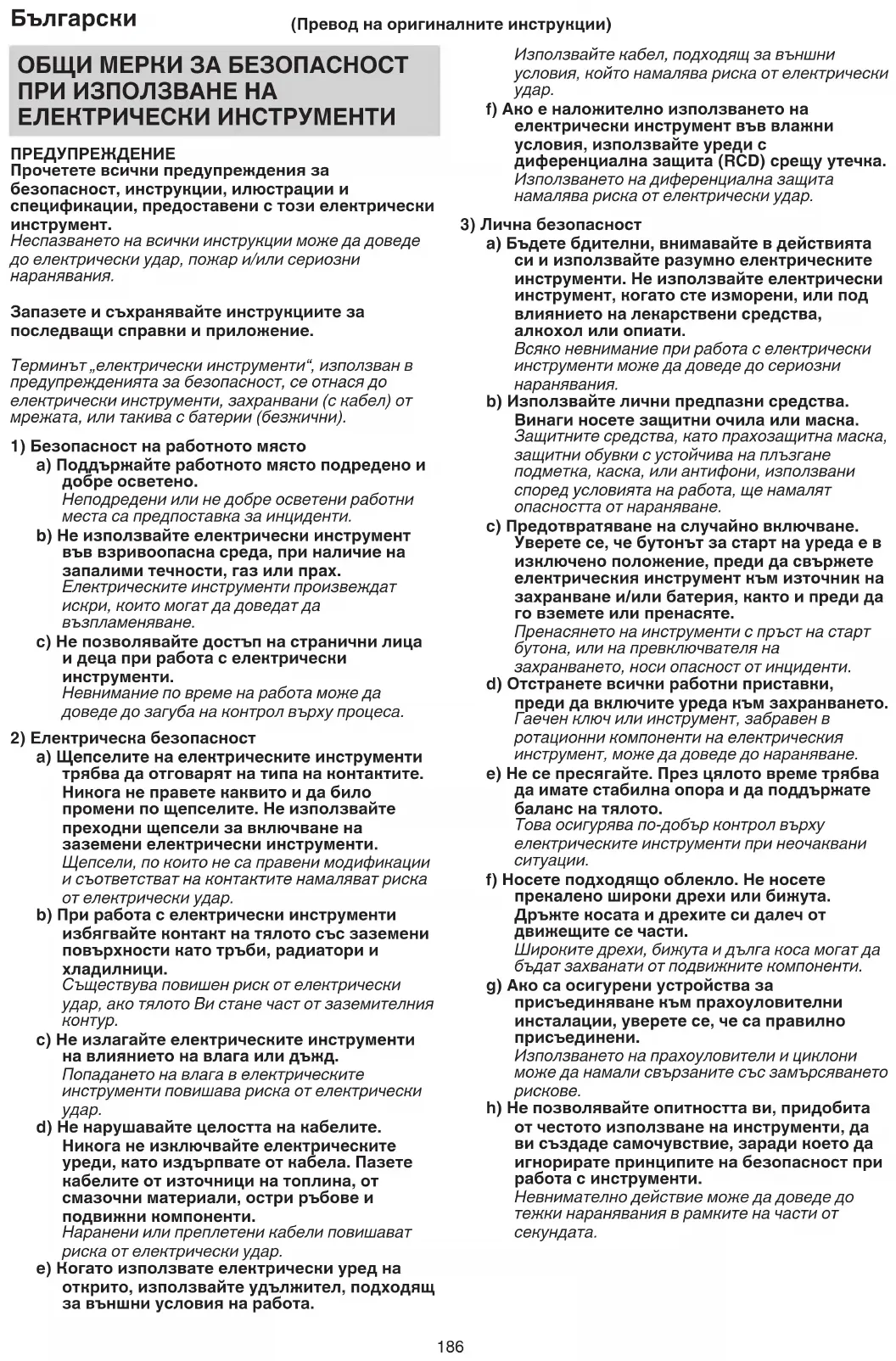

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ H3641DA HiKOKI

Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент.

Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

а) Поддържайте работното място подредено и добре осветено.

Неподредени или не добре осветени работни места са предоставка за инциденти.

b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах.

Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.

с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти.

Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти.

Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.

b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници.

Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.

с) Не излагайте електрическите инструменти на влиянието на влага или дъжд.

Попадането на влага в електрическите инструменти повишава риска от електрически удар.

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти.

Наранени или преплетени кабели повишават риска от електрически удар.

e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа.

Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка.

Използването на диференциална защита намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати.

Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа, ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, накто и преди да го вземете или пренасяте.

Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото.

Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете преналено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части.

Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени.

Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти.

Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.
Подходящият електрически инструмент осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.

b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електроинструментите и ансесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти заточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

h) Пазете рънохватните и повърхностите за захващане сухи, чисти, без масло и грес.

Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

а) Зареждайте уредите само със зарядните устройства, посочени от производителя.
Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с определения за тях тип батерии.

Използването на друг тип батерии създава риск от нараняване и пожар.

с) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитьт на батериите може да причини възпаление или изгаряния.

e) Не използвайте батерия или инструмент, които са повредени или модифицирани. Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте батерията или инструмента на огън или на прекалено висока температура. Излагането на огън или на температура над 130°C може да предизвика експлозия.

g) Следвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите.

Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от пожар.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

Инструкции за безопасност за всички оператори

1. Носете антифони.

Излагането на въздействието на шум може да доведе до загуба на слуха.

1. Използвайте допълнителната ръкохватка(и), ако са предоставени с уреда.

Загуба на контрол върху уреда може да доведе до нараняване.

Български

3. Дръжте електроинструмента за изолираните повърхности за захващане, когато извършвате операция, при която режещият ансесоар може да се докосне до скрити кабели.

Режещият аксесоар, който влезе в досег с проводник под напрежение, може да постави откритите метални части на електрическия инструмент „под напрежение“ и да причини токов удар на оператора.

ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Не допускайте проникването на чужди тела в отвора за свързване на батерията.
2. Никога не разглобявайте презареждащите се акумулаторни батерии и зарядното устройство.
3. Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.
4. Отработените батерии не трябва да се изгарят. Това може да доведе до експлозия.
5. При продължителна работа инструментът може да прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Оставете го, без да го използвате за около 15 минути.
6. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.
7. Върнете батериите в магазина, от който са били закупени, веднага след като цикъла на живот на презаредените батерии стане прекалено къс, за да бъдат използвани. Отработените батерии не трябва да се изхвърлят.
8. Уверете се, че прекъсвачът за захранването е в позиция ИЗКЛ. Ако акумулаторът е поставен, докато превключвателя за захранване е в положение ON, електрическият инструмент ще започне да работи незабавно, което би могло да причини сериозен инцидент.
9. Уверете се, че батерията е добре и здраво поставена. В противен случай може да падне и да причини инцидент.
10. Преди да започнете да рушите или дълбаете стена, под или таван, напълно се уверете, че в тях няма вградени електрически кабели, проводници или тръби.
11. Когато работите на голяма височина, внимавайте и пазете лицата и предметите под Вас.
12. Не докосвайте приставката по време или непосредствено след работа. Приставката се нагорещява по време на работа и може да причини сериозни изгаряния.
13. Постарайте се да държите здраво инструмента по време на работа, както е показано на Фиг. 20. Не се дръжте за ръкохватката по време на работа. Ако я издърпате по погрешка, острият край може да изскочи.
14. Носете предпазни обувки за защита на краката.
15. Носете противопрахова маска. Не вдишвайте вредния прах, който се образува при пробиване или къртене. Прахът може да застраши вашето здраве, както и на околните.

16. За да предотвратите инциденти, уверете се, че сте изключили ключа и извадили батерията, преди да монтирате и отстранявате аксесоари, да прибирате или пренасяте уредите, когато не са в употреба.

17. Монтиране на инструмента
    О Когато използвате инструменти като шила, свредла и други, уверете се, че използвате оригинални части, проектирани от нашата фирма.
    О Почистете опашката на длетото. След това намажете опашката с грес или машинно масло.
    О Подръпнете длетото, за да проверите захващането.

18. Не използвайте продукта, ако уредът или клемите на батерията (за монтаж на батерията) са деформирани. Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване.
19. Поддържайте клемите на електрическия инструмент (за монтаж на батерията) чисти от пръст и прах.
    О Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки.
    ○ По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията.
    ○ При прекратяване на работа или след употреба не оставяйте електрическия инструмент на място, където може да бъде изложен на прах и стружки. Неспазването на това може да причини късо съединение, което може да доведе до поява на дим или запалване.
20. Не гледайте директно в индикатора. Това може да доведе до увреждане на очите. Избършете всякакви замърсявания по лещата на LED светлината с парче мек плат, като внимавате да не издраскате лещата. Драскотини по лещата на LED светлината могат да доведат до по-слаба яркост.
21. Винаги използвайте инструмента и батерията при температури между -5°C и 40°C.
22. Винаги зареждайте батерията при температура на околната среда 0–40°C.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.
   В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения.

ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.

О Уверете се, че по батерията не се натрупват прах и стружки по време на работа.

○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.
○ Не съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.
○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).
2. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.
3. Не използвайте видимо повредена или деформирана батерия.
4. Не използвайте батерията за цели, различни от предназначението и.
5. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.
6. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.
7. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.
8. Не използвайте батерията в мета, където се генерира силно статично електричество.
9. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.
10. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.
11. Не нанасяйте силни удари върху панела на дисплея и не го чупете. It may lead to a trouble.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ. Ако не се вземат мерки, електролитьт може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитьт да причини кожно възпаление.

3. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

О В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.

О За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.
○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.

Изходна мощност

При възникване на неочакван проблем, данните в USB устройство, свързано към този продукт, могат да бъдат повредени или загубени. Винаги осигурявайте резервно копие на всички данни, съдържащи се в USB устройството, преди използването на този продукт. Моля, имайте предвид, че нашата компания не носи отговорност за данните, съхранени в USB устройство, които са повредени или загубени, нито за повреда, която може да възникне в него.

ПРЕДУПРЕЖДЕНИЕ

О Преди употреба проверете свързващия USB кабел за дефекти или повреди. Използването на дефектен или повреден USB кабел може да доведе до появата на дим или да причини запалване.
○ Когато продуктът не се използва, поставете гумения капак върху USB порта. Натрупването на прах и други отпадъци в USB порта може да доведе до появата на дим или да причини запалване.

ЗАБЕЛЕЖКА

О Възможно е USB зареждането да прекъсва на моменти.
○ Извадете USB устройството от зарядното, когато не се зарежда. В противен случай животът на батерията на USB устройството може да се скъси, както и да се стигне до неочаквани инциденти.
О Възможно е да не можете да заредите някои USB устройства, в зависимост от типа устройство.

ИМЕ НА ЧАСТИТЕ

Номерата в списъка по-долу съответстват на Фиг. 1-Фиг. 20.

1	Инструмента
2	Предна капачка
3	Ръкохватка
4	Ръкохватка (В)
5	Превключвател за включване
6	Пусков ключ
7	Ръкохватка
8	Превключвател на ударната честота
9	Екранен панел
10	Заводска табела
11	Батерия
12	Странична ръкохватка
13	Двигател
14	Заден капак
15	Светодиодно осветление
16	Корпус
17	Корпус на кутията на цилиндъра
18	Фиксатор
19	Лампа на индикатора за зареждане
20	Превключвател на индикатора за нивото на батерията
21	Лампа на индикатора за нивото на батерията
22	Екранен панел
23	Грес
24	Ръкохватка
25	Дръжка
26	Болт
27	Зона за прикрепване на дръжка
28	Плъзгаци се канали (Продукт)
29	Клема (Продукт)
30	Пистолет за въздух
31	Клема (Батерия)
32	Плъзгаци се канали (Батерия)
33	Гумен капак
34	USB порт
35	USB кабел

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на уреда.

	H3641DA: Акумулаторен Къртач
LVH	Ръкохватка с ниска вибрация
	За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа.
	Само за страни от ЕСНе изхвърляйте електрически уреди заеднос битовите отпадъщи!Във връзка с разпоредбите на Европейска Директива 2012/19/ЕС за електрическите иелектронни уреди и нейното приложениесъгласно националните законодателства,електрически уреди, които излизат отупотреба трябва да се събират отделно ипредават в специализирани пунктове зарециклиране.
	Постоянен ток
V	Номинално напрежение
Bpm	Коефициент на ударна сила при пълнонатоварване
	Тегло *1(Съгласно ЕРТА-процедура 01/2014)
I	Включване
	Изключване
	Превключвател на ударната честота
	Лампа на дисплея
L	Ниска ударна честота
	Висока ударна честота
	Изключете батерията
	Предупреждение
	Забранено действие

*1 В зависимост от прикачената батерия. Най- голямото тегло се измерва с BSL36B18X.

Батерия

	Свети;Остават над 75% от заряда на батерията.
	Свети;От заряда на батерията остават 50%-75%.
	Свети;От заряда на батерията остават 25%–50%.
	Свети;От заряда на батерията остават по-малко от 25%.
	Мига;Батерията е почти изцяло разредена.Заредете батерията при първа възможност.
	Мига;Отдаването на мощност е спряно поради високата температура. Извадете батерията от инструмента и я оставете да се охлади напълно.
	Мига;Отдаването на мощност е спряно поради повреда или неизправност. Проблемът може да бъде батерията, така че моля свържете се с търговския си представител.

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 214.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ПРИЛОЖЕНИЯ

Къртене на бетон, дялане на бетон, набраздяване, рязане на пръти.

Примери за приложение: Поставяне на тръбопроводни и кабелни инсталации, монтаж на санитарни изделия, машини, водоснабдителни и канализационни инсталации, интериорни работи, пристанищни съоръжения и други строителни дейности.

СПЕЦИФИКАЦИИ

Спецификациите на уреда са дадени в Таблицата на стр. 214.

ЗАБЕЛЕЖКА

О Съществуващите батерии (серии BSL3660/3626X/3626/3625/3620, BSL18xx и BSL14xx) не могат да се използват с този инструмент.
○ Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ЗАРЕЖДАНЕ

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното устройство към контакт.

След като свържете щепсела на зарядното устройство към контакта, светоиндикаторът за заряд ще започне да мига в червено. (Вижте Таблица 1)

1. Поставете батерията в зарядното устройство.

Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 3 (на страница 2).

1. Зареждане

Когато поставите батерия в зарядното устройство, зареждането ще започне и индикаторът за зареждане ще мига в синьо. Когато батерията се зареди напълно, светоиндикаторът за заряд ще свети в зелено. (Вижте Таблица 1)

(1) Индикации на светоиндикатора за заряд Индикациите на светоиндикатора за заряд, отразяващи състоянието на зарядното устройство или акумулаторната батерия, са показани в Таблица 1.

ВКЛ./ИЗКЛ. на интервали от 0,5 сек. (ЧЕРВЕНО)	Преди зареждане *1
Светва за 0,5 сек. на интервали от 1 сек. (СИНЬО)	Заредено с по-малко от 50%
Светва за 1 сек. на интервали от 0,5 сек. (СИНЬО)	Заредено с по-малко от 80%
Свети непрекъснато (СИНЬО)	Заредено с повече от 80%
Свети непрекъснато (Продължителен звук на зумер: около 6 сек.) (ЗЕЛЕНО)	Завършено зареждане
ВКЛ./ИЗКЛ. на интервали от 0,3 сек. (ЧЕРВЕНО)____ ____ ____	Режим готовност поради прегряване *2
ВКЛ./ИЗКЛ. на интервали от 0,1 сек. (Прекъсващ звук на зумер: около 2 сек.) (ЛИЛАВО)	Невъзможно зареждане *3

ЗАБЕЛЕЖКА

*1 Ако червената лампа продължава да мига дори след като зарядното устройство е включено, проверете дали батерията е вкарана докрай.
*2 Прегряла батерия. Зареждането не е възможно. Въпреки че зареждането ще започне, след като батерията се охлади, дори когато е оставена на място, най - добрата практика е тя да се извади и да се охлади на сенчесто и добре проветриво място преди зареждане.

*3 Повреда в зарядното устройство

– Поставете батерията докрай.
– Проверете дали няма залепнали чужди тела по стойката на батерията или клемите. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.

О Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши

Български

зареждането, оставете в покой зарядното устройство за 5 минути.

(2) Относно температурата и времето за зареждане на батерията (Вижте Таблица 2)

Таблица 2

Модел UC18YSL3
Вид батерия Литиево-йонна
Напрежение при зареждане		14,4–18 V
Температури, при които батерията може да бъде заредена		0°C–50°C
Време за зареждане на капацитета на батерия, приблизително (при 20°C)	1,5 Ah 15 мин
	2,0 Ah 20 мин
	2,5 Ah 25 мин
	3,0 Ah	20 мин(BSL1430C, BSL1830C: 30 мин)
	4,0 Ah	26 мин(BSL1840M: 40 мин)
	5,0 Ah 32 мин
	6,0 Ah 38 мин
Време за зареждане за капацитета на батерия, приблизително (при 20°C)	1,5 Ah(× 2 тяло)	20 мин
	2,5 Ah(× 2 тяло)	32 мин
	4,0 Ah(× 2 тяло)	52 мин
Брой клетки на батерията 4–10
Напрежение при зареждане за USB		5 V
Заряден ток за USB 2 A
Тегло 0,6 кг

ЗАБЕЛЕЖКА

О Времето за зареждане може да варира според околната температура и източника на напрежение.

О Ако зареждането отнеме дълго време

– Зареждането ще отнеме по-дълго време при изключително ниски външни температури. Зареждайте батерията на топло място (например на закрито).

– Не закривайте въздушните отвори. В противен случай вътрешната част ще прегрее, което ще намали ефективността на зарядното устройство.

– Ако охлаждащият вентилатор не работи, свържете се с оторизиран сервисен център на HiKOKI за ремонт.

1. Изключете захранващия кабел на зарядното от мрежата.

2. Хванете добре зарядното устройство и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

Относно електрическите разряди при нови батерии и т.н.

Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане ще бъде възстановено, като презаредите батериите 2–3 пъти.

Как да удължите работата на батериите.

(1) Презареждайте батериите, преди да се изтощят напълно. Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ѹ ще бъде по-кратък.

(2) Избягвайте презареждане при високи температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният й химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

*1 При извършване на операции по раздробяване или приравняване, променете ударната честота на инструмента в съответствие със задачата, като използвате превключвателя на ударната честота.

Действие	Фигура	Страница
Отстраняване и поставяне на батерия	2	2
Зареждане 3 2
Индикатор за ниво на батерия 4 2
Поставяне на инструменти SDS-max	5	3
Сваляне на инструменти SDS-max 6 3
Определяне работната позиция на инструмента	7	3
Монтаж на страничната ръкохватка 8	3
Регулиране позицията на страничната ръкохватка	9	4
Включване и изключване 10 4
Заключване на прекъсвача Вкл./Изкл.	11	4
Освобождаване на прекъсвача Вкл./Изкл.	12	4
Смяна на ударната честота* 1	13	5
Как се използва къртача*2	14	5
Сигнали на LED индикатора 15 5
Почистване на отделението за батерията	16	5
Зареждане на USB устройство и електрически източник	17-а	6
Зареждане на USB устройство и батерия от електрически източник	17-b 6
Как се презарежда USB устройство 1	8 6
При завършване на зареждането на USB устройство	19	6
Избор на аксесоари*3	—	215, 216

ЗАБЕЛЕЖКА

○ Ударната честота не може да бъде регулирана, докато батерията не бъде монтирана на електроинструмента и превключвателят не е бил задействан веднъж.
○ По време на работа на двигателя на инструмента, ударната честота не може да се регулира чрез натискане на превключвателя за избор на ударната честота.

За да регулирате ударната честота, изключете инструмента.

След като двигателят е спрял, натиснете превключвателя за избор на ударната честота, за да я регулирате.

*2 Работете с къртача като използвате собствената му маса. Работата не би се подобрила, дори и да приложете допълнителна сила или ако го притискате силно към работната повърхност.

При работа с къртача прилагайте само толкова сила, колкото е необходима да го държите в съответната позиция и да противодействате на силите, пораждани от уреда.

*3 За подробна информация за всеки инструмент се свържете с оторизиран сервисен център на HiKOKI.

Подгряване (Фиг. 14)

Гресиращата система на тази машина може да има нужда от подгряване при по-ниски температури.

Центрирайте върха на накрайника така, че да се допира до бетона, включете ключа и изпълнете операцията за подгряване. Уверете се, че се чува звук на удар, след което работете с машината.

Този продукт включва функции, които са замислени да предпазят самия уред, както и батерията. Докато превключвателят е издърпан, ако някоя от защитните функции се задейства при работа, лампата на дисплея ще премигва, както е объяснено в Таблица 3. Когато се задейства която и да било от предпазните функции, веднага махнете пръста си от превключвателя и следвайте инструкциите, описани в действия за отстраняване на проблем.

Таблица 3

80Мигане на информационна та светлина	Причина Решение
Мигане	Вътрешната температура е надхвърлила определената температура за инструмента.(Функция за защита при повишаване на температурата)	Изключете уреда и оставете да се охлади за около 15 до 30 минути.Когато температурата спадне, натиснете превключвателя за избор на ударна честота, за да я възстановите.
Мигане	Прекаленият натиск, упражнен върху инструмента, е довел до претоварване.(Функция за защита от претоварване)	Натиснете селектора за ударна честота, за да възстановите дейността.Опитайте да избягвате задачи, при които върху уреда се прилага прекомерен натиск.
Мигане	Грешка при четене на сигнал от сензор.(Функция за проследяване на контролите)	Натиснете селектора за ударна честота, за да възстановите дейността. Може да е нужен ремонт, ако тази грешка възникваредовно.

СМЯНА НА СМАЗКАТА

Този къртаче с напълно херметизиран корпус срещу навлизане на прах.

Затова къртача може да се използва без смазване за продължителни периоди от време. Сменете смазката, както е посочено по-долу.

Период на смяна на смазката

Слез закупуване, сменете смазката след всеки 6 месеца работа. Смяната на смазка да се извършва в най-близкият оторизиран сервисен център.

Уверете се, че ключът е изключен и акумулаторът е свален преди поддръжка и проверка.

1. Инспекция на инструмента

Тъй като използването на износени инструменти намалява ефективността и затрудняват работата на мотора, заточете или подменете приставките щом забележите следи от износване.

Български

2. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

3. Поддръжка на мотора

Намотките на мотора са "сърцето" на уреда. Упражявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

Уверете се, че по клемите не са се събрали прах и стружки. От време на време проверявайте преди, по време след операцията.

ВНИМАНИЕ

Отстранете евентуално натрупани стружки и прах от клемите. В противен случай има опасност от повреда.

5. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на алкохолна, бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

6. Почистване на отделението за монтаж на батерията и батерията

Ако след разрушаване на бетон върху отделението за монтаж на батерията и батерията се е натрупал бетонен прах, почистете натрупания бетонен прах с въздушен пистолет или със суха кърпа, преди да използвате инструмента. (Фиг. 16) Също така, след почистване, уверете се, че батерията може да се поставя и отстранява безпроблемно от инструмента.

ВНИМАНИЕ

Използването на инструмента, когато батерията е покрита с прах, може да доведе до инциденти, като например падане на батерията по време на употреба. Освен това, такова използване може да доведе до неизправност или повреда на контакт между батерията и клемите.

7. Съхранение

Съхранявайте инструмента и батерията при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти. Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервизен център на HiKOKI.

Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN62841 и съответстват на ISO 4871.

Общи стойности на вибрации (векторна сума) определени съгласно EN62841.

Еквивалентна стойност при къртене:

Стойност на емисия на вибрации ah, CHeq = 9,6 м/сек Неточност K = 2,7 м/сек²

Декларираната обща стойност на вибрациите и декларираната стойност на шумовите емисии са измерени в съответствие със стандартен метод за изпитване и могат да бъдат използвани за сравняване на един инструмент с друг.

Те могат да се използват и при предварителна оценка на експозицията.

ПРЕДУПРЕЖДЕНИЕ

- Излъчването на вибрации и шум по време на действителната употреба на електроинструмента може да се различава от декларираната обща стойност в зависимост от начините, по които се използва инструментът, особено какъв вид детайл се обработка; и - Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

Поради непрекъснатото развитие на научно-развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

Симптом Възможна причина Отстраняване
Уредът не работи Няма повече енергия в акумулатора		Заредете акумулатора.
		Акумулаторът не е правилно поставен.
		Натрупал се е циментов прах върху клемите на отделението за батерията, както и в прорезите за вкарване на батерията
Уредът е спрял внезапно Уредът е бил пренатоварен Отстранете причината за претоварването.
			Батерията или инструментът са се пренагрели.
Накрайници на уреда -не могат да се монтират -падат	Формата на монтажната част не съвпада	За ос, тип SDS-max, използвайте инструмент с диаметър, който е в рамките на определения диапазон.
Бетонът не може да се разруши гладко.	Накрайникът е износен Заточете или подменете с нов накрайник.
Батерията не може да бъде инсталирана.	При опит да поставите батерия, различна от тази за инструмента.	Моля инсталирайте батерия от мултиволтов тип.

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

UPOZORENJE
