KULLANIM KILAVUZU H3641DA HiKOKI

Kullanım talimatları

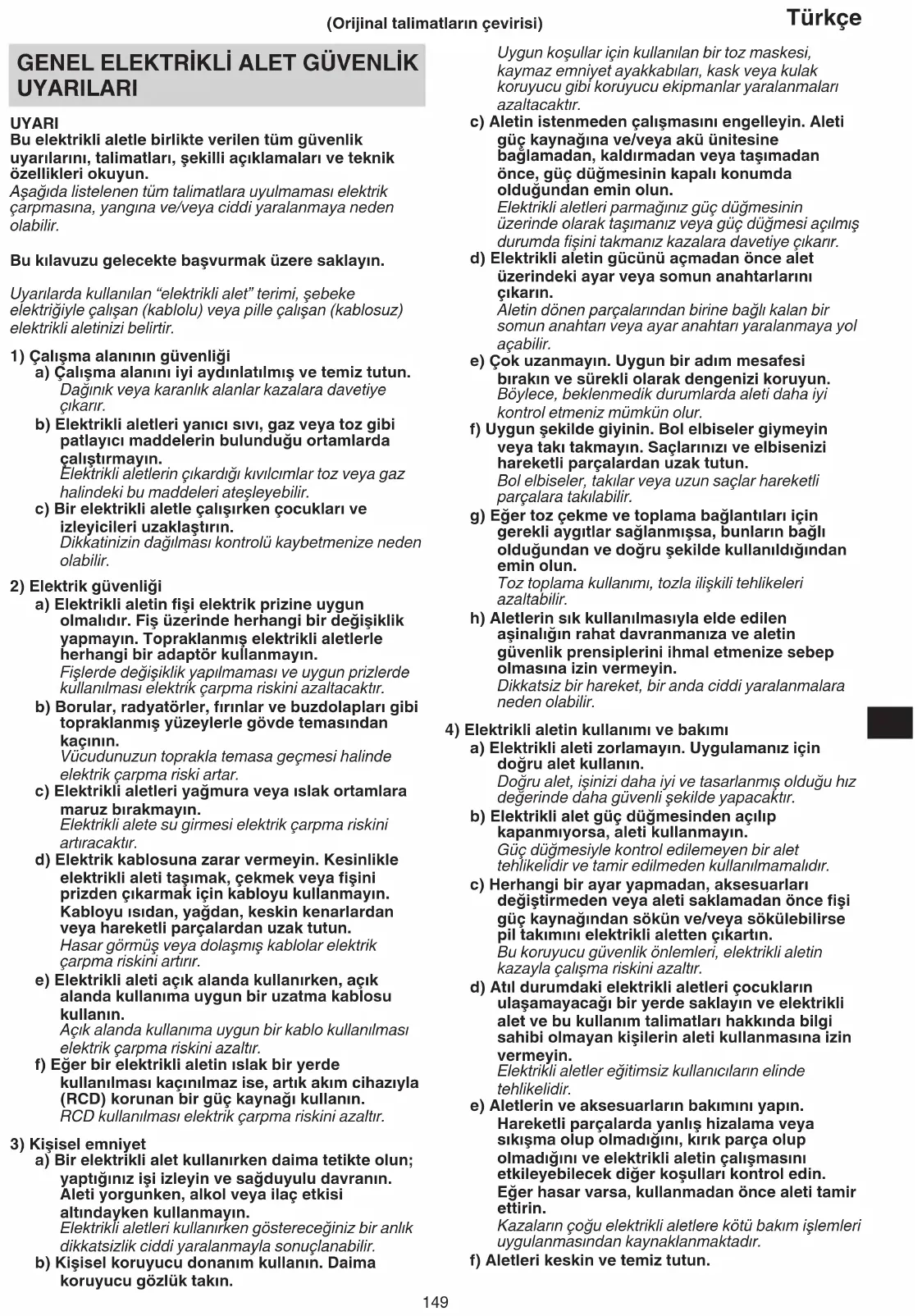

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır. d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarınızı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir. h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. 2023/07/20 17:28:54Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUTürkçe

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir. b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın. Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir. c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun. Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir. d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıvıya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun. Aküden fışkıran su tahriş veya yanıklara neden olabilir. e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın. Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir. f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın. 130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir. g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin. Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın. Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır. AKÜLÜ KIRICI GÜVENLİK UYARILARI Tüm işlemler için güvenlik talimatları

1. Koruyucu kulaklık kullanın.

Gürültüye maruz kalmak işitme kaybına neden olabilir.

2. Eğer aletle birlikte verilmişse, yardımcı kolu/kolları

kullanın. Kontrolün kaybedilmesi yaralanmaya neden olabilir.

3. Kesme aksesuarının gizli kablo tesisatıyla temas

edebileceği bir işlem gerçekleştirirken elektrikli aleti yalıtımlı kavrama yüzeylerinden tutun. Kesme aksesuarının “elektrikli” bir kabloyla temas etmesi, elektrikli aletin metal parçalarının da “elektrikli” hale gelmesine neden olabilir ve operatörü elektrik çarpmasına neden olabilir.

İLAVE GÜVENLİK UYARILARI

1. Şarj edilebilir batarya bağlantı deliğine yabancı madde

girmesine izin vermeyin.

2. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını

3. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın.

Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

4. Bataryayı ateşe atmayın. Batarya, yanması halinde

5. Bu üniteyi sürekli kullanırken, ünite motorda ve

düğmede hasara neden olabilecek şekilde aşırı ısınabilir. Yaklaşık 15dakika kullanmadan bekleyin.

6. Şarj cihazının havalandırma deliklerine nesneler

sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

7. Şarj sonrası batarya ömrü pratik kullanım için çok

kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

8. Güç düğmesinin “OFF” (KAPALI) konumunda

olduğundan emin olun. Eğer güç düğmesi ON (AÇIK) konumda iken pil takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.

9. Akünün sıkıca takıldığından emin olun. Eğer akü

gevşekse yerinden çıkarak bir kazaya neden olabilir.

10. Kırmaya, duvar, yer veya tavan parçalamaya

başlamadan önce, içeride gömülü elektrik kabloları, kablo kanalları veya borular gibi öğeler bulunmadığını doğrulayın.

11. Yüksek bir yerde çalışırken, aşağıdaki nesnelere ve

kişilere dikkat edin.

12. İşlem sırasında veya işlemden hemen sonra matkap

ucuna dokunmayın. Aletin çalışması sırasında matkap ucu çok ısınır ve dokunulduğunda ciddi yanıklara neden olabilir.

13. Çalışma sırasında Şek.20 içinde gösterildiği gibi

elektrikli aleti emniyetli şekilde tuttuğunuzdan emin olun. Çalışma sırasında tutma yerinden tutmayın. Yanlışlıkla çekerseniz sivri keski dışarı sıçrayabilir.

14. Ayaklarınızı korumak için koruyucu ayakkabı giyin.

15. Bir toz maskesi takın.

Oyma işlerinde oluşan zararlı tozları solumayın. Oluşan toz, sizin ve yanınızdakilerin sağlığını tehlikeye atabilir.

16. Kazaları önlemek için aksesuarları takmadan veya

çıkarmadan, aletleri saklamadan, taşımadan önce veya elektrikli aleti kullanmadığınızda düğmeyi kapattığınızdan ve pili çıkardığınızdan emin olun.

○ Sivri keski, kesiciler gibi aletleri kullanırken şirketimiz tarafından belirtilen orijinal parçaları kullandığınızdan emin olun. ○ Sivri keskinin sap kısmını temizleyin. Daha sonra sap kısmına gres veya makine yağı sürün. ○ Sivri keskiyi çekerek sıkışmayı kontrol edin.

18. Alet veya batarya terminalleri (batarya montajı) deforme

olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

19. Elektrikli aletin terminallerini (pil yuvası) talaş ve tozdan

uzak tutun. ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun. ○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın. ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, elektrikli aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

20. Doğrudan ışığa bakmayın. Bu, gözünüze zarar verebilir.

LED lambanın merceği üzerindeki herhangi bir kir veya pisliği merceği çizmemeye özen göstererek yumuşak bir bezle silin. LED lambanın merceği üzerindeki çizikler daha düşük parlaklığa yol açabilir.

21. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda

22. Bataryayı her zaman 0–40°C’lik bir ortam sıcaklığında

UYARI Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur. Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle bir

durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya

gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz. Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin

olun. ○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun. ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun. ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın. ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

2. Bataryayı çivi benzeri keskin nesnelerle delmeyin;

çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.

3. Açıkça hasarlı veya deforme olduğu görülen bataryayı

4. Bataryayı belirtilenler dışında herhangi bir amaç için

5. Eğer belirtilen şarj etme süresi geçmesine rağmen

batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

6. Bataryayı mikrodalga fırın, kurutucu veya yüksek

basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

7. Sızıntı görülmesi veya kötü koku algılanması

durumunda derhal ateşten uzaklaştırın.

8. Güçlü statik elektrik üretilen bir yerde kullanmayın.

9. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk

solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

10. Bataryayı suya daldırmayın veya içinde herhangi bir

sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır.

11. Gösterge paneline güçlü bir darbede bulunmayın veya

paneli kırmayın. Bu bir soruna yol açabilir. İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa,

gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse,

derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku,

deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin. UYARI Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun. ○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın. ○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN

TAŞINMASI İLE İLGİLİ

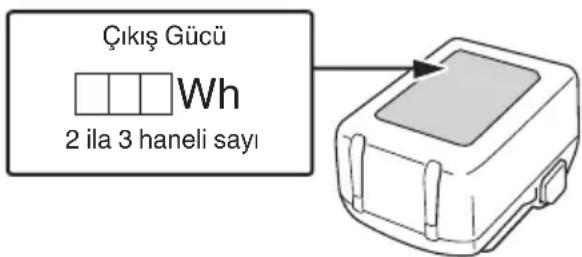

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun. UYARI Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun. ○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. ○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

USB CİHAZI BAĞLANTI ÖNLEMLERİ

(UC18YSL3) Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun. Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun. UYARI ○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir. ○ Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir. NOT ○ USB yeniden şarj etme işlemi sırasında bazen duraklama olabilir. ○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir. ○ Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir.

Aşağıdaki listedeki sayılar Şek.1–Şek.20 şekillerine karşılık gelmektedir. 1 Alet 2 Ön kapak 3 Kavrama 4 Kavrama (B) 5 Çalışma Kilidi Düğmesi 6 Tetik anahtar 7 Tutacak 8 Darbe hızı seçme düğmesi 9 Gösterge paneli 10 İsim plakası 11 Batarya 12 Yan tutacak 13 Motor 14 Kuyruk kapağı 15 LED lamba 16 Muhafaza 17 Silindir Muhafazası Kapağı 18 Mandal 19 Şarj gösterge lambası 20 Batarya doluluk gösterge düğmesi 21 Batarya doluluk gösterge lambası 22 Gösterge paneli 23 Gres yağ 24 Kavrama 25 Tutacak tutucu 26 Cıvata 27 Tutacak tutucu takma alanı 28 Sürgü olukları (Ürün) 29 Terminal (Ürün) 30 Hava tabancası 31 Terminal (Batarya) 32 Sürgü olukları (Batarya) 33 Plastik kapak 34 USB bağlantı noktası 35 USB kablosu SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. H3641DA: Akülü Kırıcı Düşük Titreşimli Tutamak Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. Doğru akım

Anma gerilimi Bpm Tam yükteki darbe hızı

Darbe hızı seçme düğmesi Gösterge lambası

Yüksek darbe hızı Pili çıkartın Uyari Yasaklanmış eylem *1 Takılan bataryaya bağlıdır. En ağır ağırlık BSL36B18X ile ölçülür. Batarya Yanıyor ; Kalan batarya gücü %75’in üzerinde. Yanıyor ; Kalan batarya gücü %50–%75. Yanıyor ; Kalan batarya gücü %25–%50. Yanıyor ; Kalan batarya gücü %25’in altında. Yanıp sönüyor ; Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin. Yanıp sönüyor ; Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin. Yanıp sönüyor ; Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun. STANDART AKSESUARLAR Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 214’te listelenen aksesuarlar yer alır. Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Beton kırma, beton parçalama, oyuk açma, çubuk kesme. Uygulama örnekleri: Boru ve kablo tesisatı döşeme, sıhhi tesisat kurulumu, makine kurulumu, su tedarik ve drenaj işleri, iç mekan işleri, liman tesisleri ve diğer inşaat mühendisliği işleri.

Bu makinenin teknik özellikleri, 214. sayfadaki Tabloda listelenmiştir. NOT ○ Mevcut bataryalar (BSL3660/3626X/3626/3625/3620, BSL18xx ve BSL14xx serisi) bu aletle kullanılamaz. ○ HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir. ŞARJ ETME Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin. <UC18YSL3>

1. Şarj cihazının elektrik fişini prize takın.

Şarj aletinin fişini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir. (Bkz. Tablo1)

2. Bataryayı şarj cihazına takın.

Bataryayı Şek.3’de görüldüğü gibi şarj cihazına sıkıca takın (2. sayfada).

Bataryayı şarj makinesine taktığınızda şarj başlar ve şarj gösterge lambası mavi yanıp söner. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeşil yanacaktır. (Bkz. Tablo1) (1) Şarj gösterge lambası bildirimi Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1’de gösterildiği şekilde olacaktır. Tablo 1: Şarj gösterge lambasının bildirimleri 0,5sn. aralıklarla AÇIK/KAPALI (KIRMIZI) Şarj öncesinde *

1sn. aralıklarla 0,5sn. boyunca yanar. (MAVİ) %50’den az şarj edilmiş 0,5sn. aralıklarla 1sn. boyunca yanar. (MAVİ) %80’den az şarj edilmiş Sürekli yanar (MAVİ) %80’den fazla şarj edilmiş Sürekli yanar (Sürekli zil sesi: yaklaşık 6sn.) (YEŞİL) Şarj tamamlandığında 0,3sn. aralıklarla AÇIK/KAPALI (KIRMIZI) Aşırı ısınma bekleme modu *

0,1 sn. aralıklarla AÇIK/KAPALI (Kesintili zil sesi: yaklaşık 2 sn.) (MOR) Şarj yapılamıyor *

NOT *1 Kırmızı lamba şarj cihazı takıldıktan sonra bile yanıp sönmeye devam ederse pilin tam olarak takıldığını onaylamak için kontrol edin. *2 Batarya aşırı ısınmış. Şarj yapılamıyor. Olduğu gibi bırakıldığında bile, pil soğuduktan sonra şarj başlayacak olmasına rağmen en iyi uygulama pili çıkarmak ve şarj etmeden önce, gölgeli, iyi havalandırılan bir yerde pilin soğumasına izin vermektir. *3 Batarya veya şarj cihazı arızalı – Pili tamamen takın. 2023/07/20 17:28:54Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUTürkçe

– Pil yuvasına veya terminallere yabancı madde yapışmadığını onaylamak için kontrol edin. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün. ○ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 5dakika bekleyin. (2) Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. (Bkz. Tablo2) Tablo 2 Model UC18YSL3 Batarya tipi Li-ion Şarj gerilimi 14,4–18 V Bataryaların şarj edilebileceği sıcaklık aralığı 0°C–50°C Batarya kapasitesi için şarj süresi yaklaşık (20ºC’de) 1,5Ah 15dak 2,0Ah 20dak 2,5Ah 25dak 3,0Ah 20dak (BSL1430C, BSL1830C: 30dk) 4,0Ah 26dak (BSL1840M: 40dk) 5,0Ah 32dak 6,0Ah 38dak Çok voltlu batarya kapasitesi için şarj süresi, yaklaşık (20°C’de) 1,5Ah (×2ünite) 20dak 2,5Ah (×2ünite) 32dak 4,0Ah (×2ünite) 52dak Batarya hücrelerinin sayısı 4–10 USB için şarj voltajı 5 V USB için şarj akımı 2 A Ağırlık 0,6 kg NOT ○ Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre değişebilir. ○ Şarj işlemi uzun sürüyorsa – Şarj işlemi aşırı derecede düşük ortam sıcaklıklarında daha uzun sürecektir. Pili sıcak bir yerde şarj edin (iç mekanlar gibi). – Hava menfezini engellemeyin. Aksi takdirde içi aşırı ısınacak ve şarj cihazının performansını düşürecektir. – Soğutma fanı çalışmıyorsa onarım işlemleri için bir HiKOKI Yetkili Servis Merkezi ile iletişim kurun.

4. Şarj cihazının elektrik fişini prizden çıkarın.

5. Şarj cihazını sıkıca tutun ve bataryayı çekerek

çıkarın. NOT Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın. Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir. Bataryanın daha uzun süre çalışması için yapılması gerekenler. (1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır. (2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa Bataryayı çıkarma ve takma 2 2 Şarj etme 3 2 Batarya doluluk göstergesi 4 2 SDS-max aletlerinin takılması 5 3 SDS-max aletlerinin çıkarılması 6 3 Aletin çalışma konumuna karar verme 7 3 Yan tutma yerini takma 8 3 Yan kol konumunun ayarlanması 9 4 Açma ve kapatma 10 4 Açma/Kapama düğmesinin kilitlenmesi

Açma/Kapama düğmesinin açılması 12 4 Darbe hızı değişimi*

Kırıcının kullanılması*

LED lambayı kullanma 15 5 Pil montaj bölmesinin temizliği 16 5 Bir USB cihazı elektrik prizinden şarj etme 17-a 6 Bir USB cihazı ve bataryayı elektrik prizinden şarj etme 17-b 6 USB cihazını yeniden şarj etme 18 6 USB cihazının şarj edilmesi tamamlandığında

İşlem Şekil Sayfa Aksesuarları seçme*

*1 Kırma ya da hizalama işlemleri yaparken, aletin darbe hızı seçici düğmesini kullanarak aletin darbe hızını işe uygun olarak değiştirin. NOT ○ Elektrikli alete batarya takılıncaya ve düğme bir kez tetikleninceye kadar darbe hızı ayarlanamaz. ○ Aletin motoru çalışırken, darbe hızı seçici düğmesine basılarak darbe hızı ayarlanamaz. Darbe hızını ayarlamak için cihazı kapatın. Motor durduğunda, darbe hızını ayarlamak için darbe hızı seçici düğmesine basın. *2 Bu Kırıcıyı, kendi boş ağırlığıyla çalıştırın. Aleti çalışma yüzeyine bastırmak veya zorlayarak itmek aletin performansını artırmaz. Bu Kırıcıyı sadece geri tepme gücüne karşılık verecek bir güçte tutun. *3 Her bir aletle ilgili detaylı bilgiler için yetkili bir HiKOKI servis merkeziyle irtibata geçin. Isıtma (Şek.14) Soğuk bölgelerde bu alette kullanılan gres yağının ısıtılması gerekebilir. Matkap ucunu betonla temas edecek şekilde yerleştirin, şalteri açın ve ısıtma işlemine başlayın. Darbe sesi geldiğinden emin olduktan sonra aleti kullanın.

KORUMA İŞLEVLERİ HAKKINDA

Bu ürün aletin kendisinin yanı sıra aküyü de korumak için tasarlanmış işlevlere sahiptir. Anahtar çekildiğinde, çalışma sırasında koruma işlevlerinden herhangi biri harekete geçirilirse, gösterge lambası Tablo3 içinde tarif edildiği gibi yanıp sönecektir. Koruma işlevlerinden herhangi biri harekete geçirildiğinde, parmağınızı anahtardan derhal çekin ve düzeltici eylem altında tarif edilen talimatları takip edin. Tablo 3 Gösterge lambası yanıp sönüyor Sebep Çözüm Yanıp Sönme İç sıcaklık, ünitenin belirtilen sıcaklığının üzerine çıkmış. (Sıcaklık artışı koruma işlevi) Üniteyi kapatın ve yaklaşık 15 ila 30dakika soğumasına izin verin. Sıcaklık düştüğünde, geri kazanmak için darbe hızı seçme düğmesine basın. Yanıp Sönme Alete aşırı basınç uygulanması, aşırı yüklenmeye sebep olur. (Aşırı yüklenme koruma işlevi) Geri kazanmak için darbe hızı seçme düğmesine basın. Üniteye aşırı basınç uygulayacak işlerden kaçınmaya çalışın. Gösterge lambası yanıp sönüyor Sebep Çözüm Yanıp Sönme Sensör sinyal okuma hatası. (Kontrol izleme işlevi) Geri kazanmak için darbe hızı seçme düğmesine basın. Bu hata sürekli olarak meydana gelirse tamir gerekebilir.

GRESİN DEĞİŞTİRİLMESİ

Bu Kırıcı, toza karşı koruma sağlamak için tamamen hava geçirmez bir yapıya sahiptir. Bu nedenle, bu Kırıcı yağlama gerektirmeden uzun süre kullanılabilir. Gres yağını aşağıda tarif edildiği şekilde değiştirebilirsiniz. Gres Değiştirme Süresi İlk kullanımdan itibaren, her 6 aylık kullanımdan sonra gres yağını değiştirin. Gres yağı değişimi için en yakınınızdaki Hitachi Yetkili Servis Merkezini arayın.

İKAZ Bakım ve kontrolden önce düğmenin kapalı olduğundan ve pilin çıkartıldığından emin olun.

1. Aletin muayene edilmesi

Körelmiş bir alet olarak kullanım verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez aleti bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin. İKAZ Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

5. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafifçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

6. Batarya ve batarya montaj bölmesinin temizliği

Betonu kırdıktan sonra, pil takma bölmesi ve pil üzerinde beton tozları birikmişse, aleti kullanmadan önce birikmiş beton tozlarını bir hava tabancası veya kuru bir bez kullanarak temizleyin. (Şek.16) Ayrıca, temizledikten sonra bataryanın alete kolayca takılıp çıkarılabildiğinden emin olun. İKAZ Batarya beton tozu ile kaplıyken kullanmak bataryanın düşmesi gibi kazalara yol açabilir. Ayrıca, bu tür kullanım batarya ve terminaller arasında bir temassızlığa veya arızaya neden olabilir. 2023/07/20 17:28:54Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUTürkçe

Elektrikli aleti ve pili 40°C’den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın. NOT Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır. HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841’e göre belirlenmiş ve ISO4871’e göre beyan edilmiştir. Ölçülen A-ağırlıklı ses gücü seviyesi: 102dB(A) Ölçülen A-ağırlıklı ses basıncı seviyesi: 94dB(A) Belirsizlik K: 3 dB (A). Kulak koruyucu takın. EN62841’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Eşdeğer keskiyle kesme değeri: Vibrasyon emisyon değeri

Belirsizlik K = 2,7m/s

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir. Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler. UYARI ○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak). NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir.

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın. Belirti Olası Nedeni Çözüm Alet çalışmıyor Batarya gücü kalmamıştır Bataryayı şarj edin. Batarya sıkıca takılmamıştır. Bir klik sesi gelene kadar bataryayı içeri bastırın. Batarya kurulum bölmesinin terminalleri üzerinde ve batarya kayma oluklar üzerinde beton tozu birikmiştir. Biriken beton tozunu bir hava tabancasıyla veya kuru bir bezle temizleyin. Alet aniden durdu Alet aşırı yüklenmiştir Aşırı yüklenmenin sebebini ortadan kaldırın. Batarya veya alet aşırı ısınmıştır. Aletin ve bataryanın iyice soğumasına izin verin. 2023/07/20 17:28:54Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUTürkçe

Belirti Olası Nedeni Çözüm Alet uçları -takılamıyor -düşüyor Takma bölümünün şekli eşleşmiyordur SDS-max sap tipi için belirtilen aralığın içinde bir çapa sahip olan bir uç kullanın. Beton rahatça kırılamıyor. Uç aşınmıştır Bileyin veya yeni bir uç ile değiştirin. Batarya takılamıyor. Alet için belirlenen bataryanın dışında bir batarya takılmaya çalışılıyor. Lütfen çok voltlu tip bir batarya takın. 2023/07/20 17:28:54Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EURomână (Traducerea instrucţiunilor originale)

Model No. Seri No. Satın Alma Tarihi Müşteri Adı ve Adresi Bayi Adı ve Adresi (Lütfen bayi adını ve adresini kaşe olarak basın) Română

Tip ve özel tanım koduyla *1) tanımlı Akülü Kırıcı’nın direktiflerin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofisindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. 2000/14/AT

• Aletin ağırlığı: 6,3 kg

• Uygunluk değerlendirme prosedürü: EK LV

• Değerlendiren Kurum CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Almanya

• Ölçülen ses gücü seviyesi: 102 dB

• Garanti edilen ses gücü seviyesi: 104 dB Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. Română
