KÄYTTÖOHJE H3641DA HiKOKI

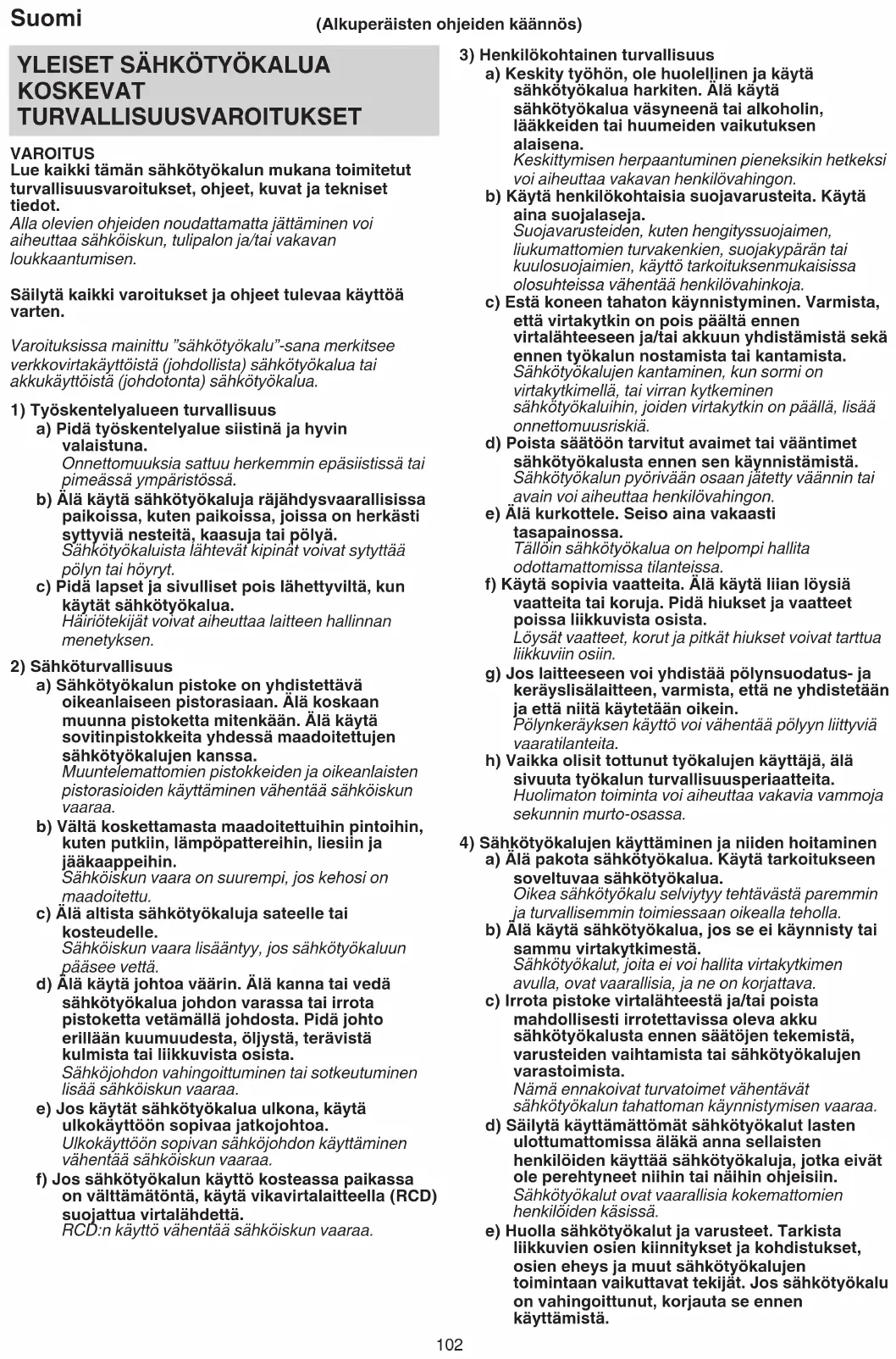

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSuomi

Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila- alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMETN Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

PIIKKAUSVASARAN TURVALLISUUSVAROITUKSET Kaikkia toimintoja koskevat turvaohjeet

1. Käytä kuulonsuojaimia.

Melulle altistuminen voi heikentää kuuloa.

2. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin

työkalun mukana. Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

3. Pidä kiinni sähkötyökalun eristetyistä

tarttumapinnoista, kun teet työtä, jossa leikkuri voi osua piilossa olevaan sähköjohtoon. Jos leikkuri osuu jännitteiseen johtoon, se saattaa tehdä sähkötyökalun paljaista metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

1. Huolehdi, ettei ladattavan akun kytkentäaukkoon pääse

2. Älä koskaan pura akkua ja laturia.

3. Älä koskaan aiheuta ladattavaan akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

5. Kun tätä laitetta käytetään jatkuvasti, se saattaa

ylikuumeta, jolloin moottori ja kytkin saattavat vahingoittua. Anna laitteen olla käyttämättä noin 15minuuttia.

6. Älä aseta laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

7. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännön työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

8. Varmista, että virtakytkin on pois päältä. Jos akku

asetetaan paikalleen, kun virtakytkin on päällä, sähkötyökalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

9. Varmista, että akku on asennettu kunnolla paikoilleen.

Jos se on yhtään löysällä, se voi irrota ja aiheuttaa onnettomuuden.

10. Ennen kuin alat lohkaista paloja seinästä, lattiasta tai

katosta, tarkasta perusteellisesti, ettei rakenteissa ole upotettuja sähköjohtoja, kanavia tai putkia.

11. Kun työskentelet korkealla paikalla, huomioi alla olevat

12. Älä koske terään käytön aikana tai heti sen jälkeen.

Terä lämpenee erittäin kuumaksi käytön aikana ja saattaa aiheuttaa vakavia palovammoja.

13. Pidä työkalusta käytön aikana lujasti kiinni kuvan20

mukaisesti. Työskentelyn aikana pidikkeestä ei saa pitää kiinni. Pidikkeestä vahingossa vetäminen voi saada lattataltan hyppäämään ulos.

14. Suojaa jalkasi käyttämällä turvakenkiä.

15. Käytä pölysuojainta.

Älä hengitä sisään talttaamisesta muodostuvaa haitallista pölyä. Pöly voi vaarantaa sinun ja sivullisten terveyden.

16. Onnettomuuksien välttämiseksi ota kytkin pois päältä ja

irrota akku ennen varusteiden asentamista, irrottamista, varastointia ja kuljettamista tai kun et käytä sähkölaitetta.

17. Työkalun kiinnittäminen

○ Kun käytät työkaluja, kuten lattatalttoja, leikkuuteriä jne., käytä aina aitoja, yrityksemme nimeämiä osia. ○ Puhdista lattataltan varsiosa. Levitä sitten varsiosaan rasvaa tai koneöljyä. ○ Tarkista kiinnitys vetämällä lattataltasta.

18. Älä käytä laitetta, jos työkalu tai akun liittimet (akun

kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

19. Pidä sähkötyökalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä. ○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle. ○ Käytön aikana ja jälkeen sähkötyökalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

20. Älä katso suoraan valoon. Se voi aiheuttaa

silmävamman. Pyyhi LED-valon linssiin tarttunut lika ja rasva pehmeällä liinalla varoen naarmuttamasta linssiä. LED-valon linssissä olevat naarmut voivat vähentää kirkkautta.

21. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä

22. Lataa akku aina ympäristön lämpötilassa 0–40°C.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai

pölyä. ○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua muuhun kuin määritettyyn

5. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

6. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

7. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

8. Älä käytä paikassa, jossa syntyy voimakasta staattista

9. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

10. Älä upota akkua tai anna nestemäisten aineiden päästä

akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

11. Näyttöpaneelia on suojattava voimakkailta iskuilta ja

sitä on varottava rikkomasta. Siitä voi seurata ongelmia. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

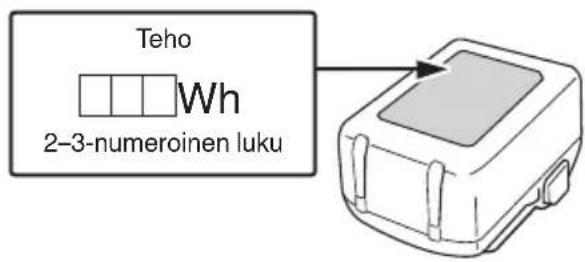

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSuomi

VAROTOIMET (UC18YSL3) Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa. Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla. VAROITUS ○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen. ○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen. HUOMAA ○ USB-latauksessa saattaa esiintyä taukoja. ○ Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia. ○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen. OSIEN NIMET Oheisessa luettelossa olevat numerot viittaavat kuviin1–

1 Työkalu 2 Etusuojus 3 Pidike 4 Pidike (B) 5 Lukituskytkin 6 Liipaisukytkin 7 Kahva 8 Iskunopeuden valintakytkin 9 Näyttöpaneeli 10 Nimilevy 11 Akku 12 Sivukahva 13 Moottori 14 Takasuojus 15 LED-valo 16 Kotelo 17 Sylinterikotelon kansi 18 Salpa 19 Latauksen merkkivalo 20 Jäljellä olevan varauksen merkkivalon kytkin 21 Jäljellä olevan varauksen merkkivalo 22 Näyttö 23 Rasva 24 Pidike 25 Kahvan pidike 26 Pultti 27 Kahvan pidikkeen kiinnitysalue 28 Liuku-urat (tuote) 29 Liitin (tuote) 30 Ilmapuhallin 31 Liitin (akku) 32 Liuku-urat (akku) 33 Kumisuojus 34 USB-portti 35 USB-kaapeli SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. H3641DA: Akkukäyttöinen piikkausvasara Alhaisen tärinän kahva Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU- direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Tasavirta

Nimellisjännite Bpm Suurin iskunopeus

Kytkeminen POIS PÄÄLTÄ Iskunopeuden valintakytkin Merkkivalo

Korkea iskunopeus Irrota akku Varoitus Kiellettyä toimintaa *1 Käytettävän akun mukaan. Raskaimmillaan paino on, kun BSL36B18X on mukana. Akku Palaa; Akun varaus on yli 75%. Palaa; Akun varaus on 50–75%. Palaa; Akun varaus on 25–50%. Palaa; Akun varaus on alle 25%. Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian. Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan. Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään. PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 214 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

Betonin rikkominen, betonin irtitalttaaminen, urittaminen, tangonkatkaisu. Käyttöesimerkkejä: Putkien ja johtojen asentaminen, saniteettitilojen asentaminen, koneiden asentaminen, vesi- ja viemäriputkityöt, sisätilojen työt, satamatyöt ja muu yhdyskuntarakentaminen. TEKNISET TIEDOT Koneen tekniset tiedot on ilmoitettu sivulla 214 olevassa taulukossa. HUOMAA ○ Työkalun kanssa ei voi käyttää nykyisiä akkuja (BSL3660/3626X/3626/3625/3620, BSL18xx- ja BSL14xx -sarjat). ○ Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti. <UC18YSL3>

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena. (Katso taulukko1)

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan3 mukaisesti (sivulla2).

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo vilkkuu sinisenä. Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko1) (1) Latausmerkkivalon ilmoitukset Latausmerkkivalon ilmoitukset näkyvät taulukon1 mukaisesti laturin ja ladattavan akun tilan mukaan. Taulukko 1: Latausmerkkivalon ilmoitukset näkyvät PÄÄLLE/POIS 0,5sekunnin välein (PUNAINEN) Ennen latausta *

Palaa 0,5sekunnin ajan 1sekunnin välein. (SININEN) Varaus alle 50% Palaa 1sekunnin ajan 0,5sekunnin välein. (SININEN) Varaus alle 80% Palaa jatkuvasti (SININEN) Varaus yli 80% Palaa jatkuvasti(Jatkuva merkkiääni: noin 6 sekuntia) (VIHREÄ) Lataus valmis PÄÄLLE/POIS 0,3sekunnin välein (PUNAINEN) Ylikuumentumisen aiheuttama valmiustila *

PÄÄLLE/POIS 0,1sekunnin välein (Jaksoittainen merkkiääni: noin 2 sekuntia) (PURPPURA) Lataaminen ei onnistu *

HUOMAA *1 Jos punainen valo vilkkuu edelleen, vaikka laturi on kiinnitetty, varmista, että akku on kokonaan paikallaan. *2 Akku on ylikuumentunut. Lataaminen ei onnistu. Vaikka lataaminen käynnistyy heti, kun akku on jäähtynyt, vaikka se jätetään paikalleen, paras käytäntö on irrottaa akku ja antaa sen jäähtyä varjoisassa, hyvin ilmastoidussa paikassa ennen lataamista. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSuomi

*3 Akun tai laturin toimintahäiriö – Työnnä akku kunnolla paikalleen. – Varmista, ettei akun kiinnikkeeseen tai liittimiin ole tarttunut vieraita aineita. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 5minuuttia ennen seuraavaa latausta. (2) Tietoa akun lämpötiloista ja latausajasta (Katso taulukko2) Taulukko 2 Malli UC18YSL3 Akun tyyppi Li-ion Latausjännite 14,4–18 V Lämpötilat, joissa akku voidaan ladata 0°C–50°C Akun kapasiteetin arvioitu latausaika (lämpötilassa 20°C) 1,5Ah 15min 2,0Ah 20min 2,5Ah 25min 3,0Ah 20min (BSL1430C,BSL1830C: 30 min) 4,0Ah 26min (BSL1840M: 40 min) 5,0Ah 32min 6,0Ah 38min Monivolttiakun kapasiteetin arvioitu latausaika (lämpötilassa 20°C) 1,5Ah (×2laite) 20min 2,5Ah (×2laite) 32min 4,0Ah (×2laite) 52min Akkukennojen määrä 4–10 USB-latausjännite 5 V USB-latausvirta 2 A Paino 0,6 kg HUOMAA ○ Latausaika voi vaihdella riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä. ○ Jos lataaminen kestää kauan – Lataaminen kestää kauemmin erittäin matalissa lämpötiloissa. Lataa akku lämpimässä paikassa (kuten sisällä). – Ilmanvaihtoaukkoa ei saa peittää. Muussa tapauksessa laitteen sisäosat ylikuumenevat, mikä heikentää laturin suorituskykyä. – Jos jäähdytystuuletin ei toimi, korjauta ottamalla yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. Tietoa uusien akkujen jne. sähköpurkauksesta Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa. Näin saat akut kestämään pidempään. (1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä. (2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen 2 2 Lataus 3 2 Akun varaustilan ilmaisin 4 2 SDS-max-työkalujen kiinnittäminen 5 3 SDS-max-työkalujen irrottaminen 6 3 Työkalun työasennosta päättäminen 7 3 Sivukahvan asentaminen 8 3 Sivukahvan asennon säätäminen 9 4 Kytkeminen päälle ja pois päältä 10 4 Päällä/pois-kytkimen lukitseminen 11 4 Päällä/pois-kytkimen vapauttaminen 12 4 Iskunopeuden muutos*

Piikkausvasaran käyttäminen*

LED-valon käyttäminen 15 5 Akun asennuslokeron puhdistus 16 5 USB-laitteen lataaminen pistorasiasta 17-a 6 USB-laitteen ja akun lataaminen pistorasiasta 17-b 6 USB-laitteen lataaminen 18 6 Kun USB-laitteen lataus on valmis 19 6 Varusteiden valitseminen*

*1 Lastuamis- tai kohdistusoperaatioiden yhteydessä muuta työkalun iskunopeutta tehtävän mukaisesti käyttämällä iskunopeuden valintakytkintä. HUOMAA ○ Iskunopeutta ei voi säätää ennen kuin akku on asennettu sähkötyökaluun ja kytkimestä on vedetty kerran. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSuomi

○ Työkalun moottorin ollessa käynnissä iskunopeutta ei voi säätää painamalla iskunopeuden valintakytkintä. Iskunopeutta säädetään kytkemällä työkalu pois päältä. Kun moottori on pysähtynyt, säädä iskunopeutta painamalla iskunopeuden valintakytkintä. *2 Käytä työskentelyssä piikkausvasaran omapainoa. Työ ei tehostu vaikka laitetta työnnettäisiin tai iskettäisiin työstettävää pintaa päin. Pidä piikkausvasaraa siten, että vastustat juuri riittävästi sen omaa liikettä. *3 Ota yhteyttä valtuutettuun HiKOKI-huoltokeskukseen, kun tarvitset tarkempia tietoja kustakin työkalusta. Lämmitys (Kuva14) Tämän laitteen voitelujärjestelmä saattaa kylmissä olosuhteissa vaatia lämmitystä ennen käytön aloitusta. Aseta terän kärki kevyesti betonia vasten, kytke virta päälle, ja suorita lämmitysoperaatio. Varmista että kuulet iskuäänen, ja ala varsinainen käyttö vasta sen jälkeen. TIETOJA SUOJAUSTOIMINNOISTA Tuotteessa on toimintoja, joiden tarkoitus on suojata sekä työkalua että akkua. Jos jokin suojaustoiminnoista aktivoituu kytkintä vedettäessä, merkkivalo vilkkuu, kuten on kuvattu Taulukossa3. Jos mikä tahansa suojaustoiminnoista laukeaa, siirrä sormi heti pois kytkimeltä ja noudata korjaavan toimenpiteen kohdalla annettuja ohjeita. Taulukko 3 Merkkivalo vilkkuu Syy Ratkaisu Vilkkuu Sisäinen lämpötila ylittää laitteelle määritetyn rajan. (Ylikuumenemissuoja) Sammuta laite ja anna sen jäähtyä noin 15– 30minuuttia. Kun lämpötila laskee, paina iskunopeuden valintakytkintä työkalun palautumiseksi. Vilkkuu Laitteeseen on kohdistunut liiallinen paine, mikä on aiheuttanut ylikuormituksen. (Ylikuormitussuoja) Nollataksesi työkalun, paina iskunopeuden valintakytkintä. Pyri välttämään tehtäviä, jotka aiheuttavat liiallista painetta laitteeseen. Vilkkuu Anturisignaalin lukuvirhe. (Ohjauksen valvontatoiminto) Nollataksesi työkalun, paina iskunopeuden valintakytkintä. Virheen toistuessa laite voi edellyttää korjaamista. RASVAN VAIHTAMINEN Tässä piikkausvasarassa on pölyltä suojaava täysin ilmatiivis rakenne. Tämän ansiosta piikkausvasaraa voidaan käyttää pitkään ilman voitelua. Vaihda rasva alla kuvatulla tavalla. Rasvan vaihtoväli Vaihda rasva ostamisen jälkeen kuuden kuukauden välein. Vaihdata rasva lähimmässä valtuutetussa huoltoliikkeessä.

HUOMAUTUS Muista kytkeä kytkin pois päältä ja irrottaa akku ennen huoltoa ja tarkastusta.

1. Työkalun tarkastus

Koska tylsä työkalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda työkalu heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen. HUOMAUTUS Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

5. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

6. Akun asennuslokeron ja akun puhdistaminen

Jos akun asennuslokeroon ja akkuun on betonin piikkauksen jälkeen kertynyt betonipölyä, puhdista kertynyt betonipöly ilmapuhaltimella tai kuivalla liinalla ennen työkalun käyttöä. (Kuva16) Varmista puhdistuksen jälkeen, että akku voidaan asettaa ja poistaa työkalusta hyvin. HUOMAUTUS Työkalun käyttö betonipölyn peitossa olevalla akulla voi aiheuttaa onnettomuuden, kuten akun putoamisen käytön aikana. Tällainen käyttö voi myös aiheuttaa toiminta- tai kosketushäiriöitä akun ja liittimien välille.

Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSuomi

Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI- huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaan ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 102dB(A) Mitattu A-painotteinen äänipainearvo: 94dB(A) Epävarmuus K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä. Vastaava talttausarvo: Värähtelyemissioarvo

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin. VAROITUS ○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi). HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta. Oire Mahdollinen syy Korjaus Työkalu ei käynnisty Akku on lopussa Lataa akku. Akku ei ole kunnolla kiinni. Työnnä akkua, kunnes kuulet naksahduksen. Betonipölyä on kerääntynyt akun asennuskotelon liittimiin sekä akun liuku-uriin. Puhdista kertynyt betonipöly pois sumutuslaitteella tai kuivalla liinalla. Työkalu pysähtyi yhtäkkiä Työkalu oli ylikuormittunut Poista ylikuormituksen syy. Akku tai työkalu on ylikuumentunut. Anna työkalun ja akun jäähtyä kokonaan. Työkalun terät - ei voida liittää - putoavat Kiinnityskohdan muoto ei täsmää Käytä SDS-max-varsityypin kanssa terää, jonka halkaisija on ilmoitetulla alueella. Laite ei piikkaa betonia tasaisesti. Terä on kulunut Teroita terä tai vaihda se uuteen. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUSuomi

Oire Mahdollinen syy Korjaus Akku ei mene paikalleen. Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua. Asenna monijännitetyyppinen akku. 2023/07/20 17:28:45Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUΕλληνικά (Μετάφραση των αρχικών οδηγιών)

• Garantert lydeffektnivå: 104 dB Erklæringen gjelder for CE-merket på produktet. Suomi EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että tyypin ja erityisen tunnistuskoodin *1) perusteella tunnistettava akkukäyttöinen piikkausvasara on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston. 2000/14/EY

• Laitteen tyyppi: Kannettava betonimurskain

• Yhdenmukaisuuden määritystoimenpiteet: Annex VI

• Taattu äämempanetaso: 104 dB Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
