H3641DA - Hammare HiKOKI - Gratis bruksanvisning och manual

Produkttyp	Batteridriven mejselhammare (rivningshammare)
Märke	HiKOKI
Modell	H3641DA
Vikt (enligt EPTA 01/2014)	6,3 kg (med batteri BSL36B18X)
Mått (ca)	Längd 450 mm, höjd 240 mm
Strömförsörjning	Multi-volt litiumjonbatteri (14,4–18 V)
Kompatibel batterityp	Multi-volt serier (BSL36A18X, BSL36B18X)
Slagfrekvens vid full belastning	Variabel (låg H eller hög L, utan specificerat värde)
A-vägd ljudeffektnivå	102 dB(A)
A-vägd ljudtrycksnivå	94 dB(A)
Vibrationsemissionsvärde (mejsling)	9,6 m/s² (osäkerhet K=2,7 m/s²)
Antivibrationssystem	Handtag med låg vibration (LVH)
Verktygsfäste	SDS-max
Huvudfunktioner	Betongbrytning, spårning, klippning av armeringsjärn, mejsling
Inbyggd belysning	Främre LED (kan stängas av)
Batteriladdningsindikator	Displaypanel med 3 LED
Elektroniskt skydd	Mot överhettning, överbelastning och djupurladdning
Kompatibel laddare	UC18YSL3 (säljs separat)
Driftstemperatur	-5°C till 40°C
Underhåll	Fettbyte var 6:e månad, rengöring av kontakter
Medföljande tillbehör	Sidohandtag, mejsel, fett (lista på sidan 214 i manualen)

Vanliga frågor - H3641DA HiKOKI

Vilket batteri ska jag använda med HiKOKI H3641DA?

Använd endast HiKOKI multi-volt batterier från serierna BSL36A18X eller BSL36B18X. Äldre batterier (BSL3660, BSL18xx, etc.) är inte kompatibla.

Hur byter jag mejsel på hammaren H3641DA?

Se till att verktyget är avstängt och batteriet borttaget. För att montera en SDS-max-mejsel, rengör skaftet, smörj det med fett, för in det i verktygsfästet och vrid tills det låses. Kontrollera genom att dra i det.

Vad gör jag om verktyget plötsligt stannar under arbetet?

Det kan bero på överbelastning eller överhettning. Släpp avtryckaren, ta bort batteriet och låt det svalna i 15-30 minuter. Tryck på slagfrekvensväljaren för att starta om. Kontrollera också att kylflänsarna inte är blockerade.

Vilken är den rekommenderade laddningsproceduren?

Använd laddaren UC18YSL3. Anslut den, sätt i batteriet (omgivningstemperatur 0–40°C). Indikatorn blinkar blått under laddning och blir fast grönt när den är klar. Låt inte batteriet laddas i mer än 24 timmar.

Hur tolkar jag batteriindikatorns blinkningar?

Displaypanelen visar återstående kapacitet: 3 LED = >75%, 2 LED = 50–75%, 1 LED = 25–50%, blinkande = <25% (ladda). Snabb blinkning indikerar hög temperatur eller funktionsstörning.

Kan H3641DA användas för borrning?

Nej, det är en mejselhammare/rivningshammare avsedd för mejsling och rivning. Den har ingen rotationsfunktion eller chuck för borrning.

Hur underhåller jag hammaren efter långvarig användning?

Efter varje användning, rengör betongdamm från kontakterna och batterifacket med tryckluft eller en torr trasa. Byt fett var 6:e månad (kontakta en auktoriserad serviceverkstad). Kontrollera att skruvarna är åtdragna.

Vilken skyddsutrustning är obligatorisk?

Använd alltid skyddsglasögon, hörselskydd (hög ljudnivå), dammmask, säkerhetsskor och handskar. Använd det medföljande sidohandtaget för bättre kontroll.

Vad gör jag om batteriet inte håller laddningen?

Kontrollera först att kontakterna är rena. Om batteriet har förvarats länge, ladda det fullt och använd det normalt. Efter 2-5 cykler kan kapaciteten återkomma. Annars är batteriet uttjänt och måste bytas.

Hur justerar jag slagkraften?

Verktyget har en slagfrekvensväljare (lägen H och L). Tryck på den efter att du har satt i batteriet och släppt avtryckaren. Motorn måste vara avstängd. Använd H för hårda material och L för finare arbete.

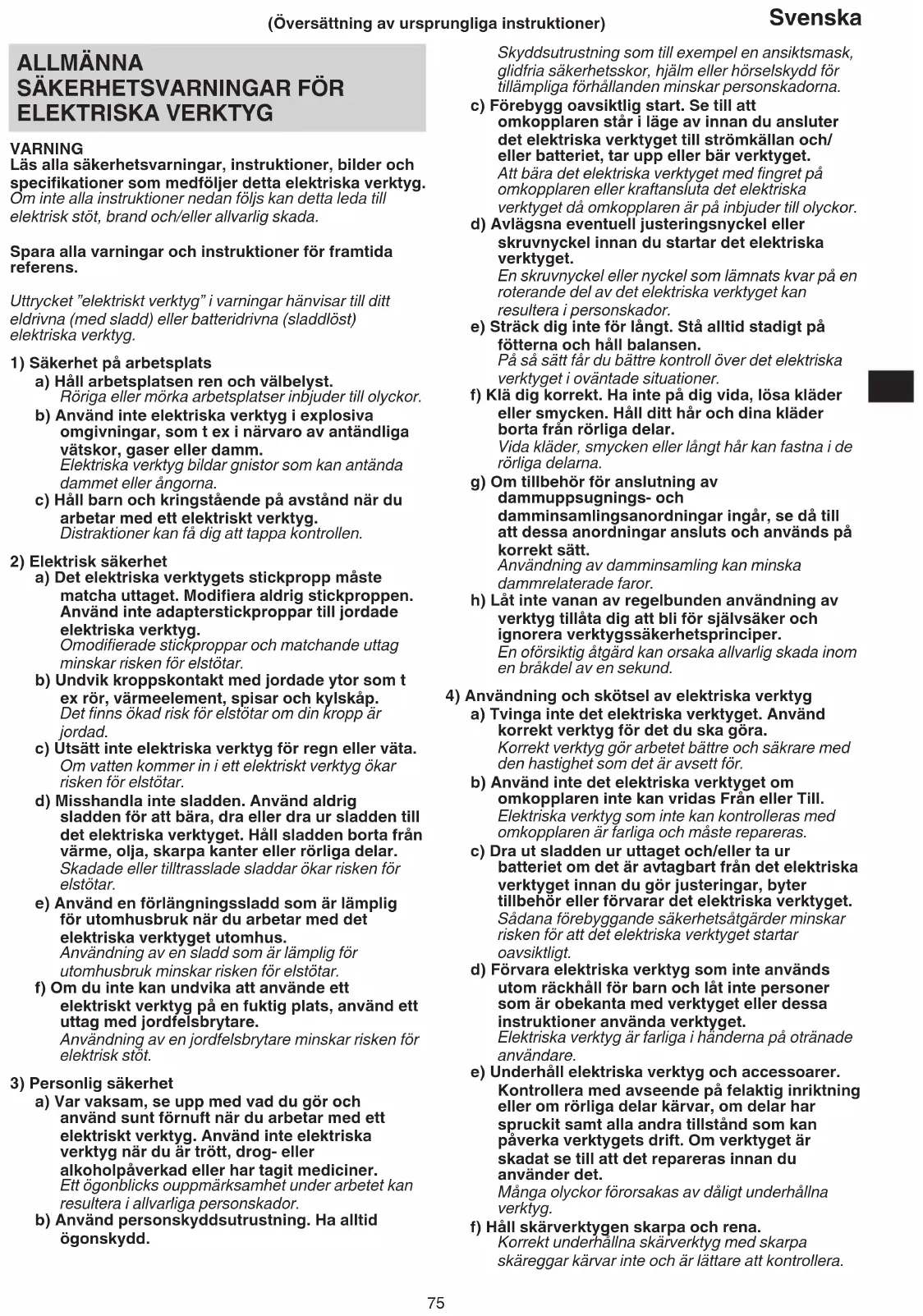

BRUKSANVISNING H3641DA HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg.

Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings- och

damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.

En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller

Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer.

Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

Svenska

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.
Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.
h) Håll handtag och gripytor torra, rena och fria från olja och fett.
Hala håndtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifikt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteri eller verktyg som har skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.

f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

6) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN MEJSELHAMMARE

Säkerhetsinstruktioner för all användning

1. Bär hörselskydd.

Utsättning för oljud kan orsaka hörselskador.

1. Använd extrahandtag(en) om det/de levereras med verktyget. Om du förlorar kontrollen över verktyget kan det orsaka personskada.

2. Håll det elektriska verktyget vid isolerade greppytor när du utför ett arbete där fästet kan komma i kontakt med gömda kablar.

Om kaptillbehöret kommer i kontakt med en strömförande ledning kan en del av elverktygets metalldelar bli strömförande och utsätta användaren för en elektrisk stöt.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.
2. Tå aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.
3. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.
4. Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.
5. Långvarig användning utan uppehåll kan leda till överhettning av verktyget, vilket kan skada motorn och strömbrytaren. Det ska då lämnas i cirka 15 minuter så att det får kylas ned.
6. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.
7. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.
8. Se till att strömbrytaren står i läge OFF (av). Om batteriet installeras medan strömbrytaren står i läge ON (på), kommer elverktyget att starta omedelbart, vilket kan orsaka en allvarlig olycka.
9. Se till att batteriet är ordentligt monterat. Om det är något löst kan det ramla av och orsaka skada.
10. Kontrollera innan brytning, sönderskavning i väggar, tak eller golv att det inte finns elektriska kablar, ledare eller rör i arbetsområdet.
11. Ge akt på personer och föremål, som finns under dig, när du arbetar på högt belägna platser.
12. Vidrör inte borrskäret under eller strax efter ett arbete. Borrskäret blir mycket varmt under arbetets gång, vilket kan orsaka allvarliga brännskador.
13. Håll elverktyget säkert under användningen, som Bild 20 visar. Håll inte i greppet under arbetet. Om du drar i det av misstag kan spetsen hoppa ut.
14. Använd skyddsskor för att skydda dina fötter.
15. Använd ansiktsmask.
    Andas inte in det skadliga dammet som alstras vid mejsling. Dammet kan utgöra en hälsorisk för dig själv och personer i närheten.

16. För att förebygga olyckor, var noga med att stänga av strömbrytaren och dra ut batteriet innan du monterar eller demonterar tillbehör, förvarar, bär eller inte använder elverktyget.

17. Montera verktyget
    ○ När du använder verktyg såsom spetsar, skärverktyg osv., se till att använda de originaldelar som angetts av vårt företag.
    ○ Rengör spetsens skaftparti. Smörj sedan skaftpartiet med smörjfett eller maskinolja.
    O Kontrollera låsningen genom att dra i spetsen.

18. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.
19. Håll elverktygets batteripoler (batterifästet) fria från spån och damm.
    ○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.
    O Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.
    ○ När du avbryter driften eller efter användningen, får du inte lämna elverktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.
20. Titta inte direkt in i ljuset. Detta kan leda till ögonskada. Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa och var försiktig så att linsen inte repas. Repor på LED-lampans lins kan leda till minskad ljusstyrka.
21. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.
22. Ladda alltid batteriet vid en omgivningstemperatur på 0–40°C.

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.
2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.
3. Om batteriet överhettas under för hög belastning kan batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter. WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.
   ○ Vid arbete se till att damm och smuts inte faller på batteriet.
   ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
   ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.
   ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).
2. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.
3. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

4. Använd inte batteri för andra syften än de som anges.

5. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

6. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, härtork eller högtrycksbehållare.
7. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.
8. Använd inte på plats där stark statisk elektricitet skapas.
9. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.
10. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.
11. Utsätt inte displaypanelen för kraftiga stötar eller ha sönder den. Det kan leda till problem.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.
2. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.

Det finns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.
○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

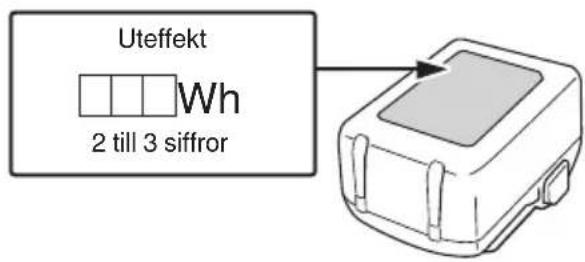

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

○ Litiumjonbatterier som överskrider en uteffekt på 100 Wh klassificeras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Svenska

Uteffekt Wh 2 till 3 siffror

FÖRSIKTIGHETSÅTGÄRDER FÖR ANSLUTNING AV USB-ENHET (UC18YSL3)

När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som finns på USB-enheten före användning med denna produkt.

Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet.

WARNING

O Före användning, kontrollera den anslutande USB-kabeln för eventuella defekter eller skador.
Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand.

○ När produkten inte används, täck över USB-porten med gummiskyddet.

Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand.

ANMÄRKNING

○ Någon enstaka paus kan förekomma under USB-uppladdningen.
O När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren.
Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor.

○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet.

DELARNAS NAMN

Numren i listan nedan motsvarar Bild 1–Bild 20.

1	Verktyg
2	Främre kåpa
3	Grepp
4	Grepp (B)
5	Låsbrytare
6	Avtryckare
7	Handtag
8	Slaghastighetsomkopplare
9	Displaypane
10	Typskylt
11	Batteri
12	Sidohandtag
13	Motor

14	Bakre skyddsplåt
15	LED-ljus
16	Hölje
17	Cylinderkåpa
18	Spärr
19	Laddningsindikatorlampa
20	Indikatorknapp för återstående batteri
21	Indikatorlampa för återstående batterinivå
22	Displaypanel
23	Fett
24	Grepp
25	Handtagshållare
26	Bult
27	Fästområde för handtagshållare
28	Glidspår (produkt)
29	Kontakt (Produkt)
30	Tryckluftspistol
31	Kontakt (Batteri)
32	Glidspår (batteri)
33	Gummiskydd
34	USB-port
35	USB-kabel

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

*1 Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18X.

	H3641DA: Batteridriven mejselhammare
LVH	Lågvibrationshandtag
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas i hushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
---	Likström
V	Märkspänning
Bpm	Antal slag per minut vid full belastningVikt *1(Enligt EPTA-procedur 01/2014)
	Slå PÅ
	Slå AV
	Slaghastighetsomkopplare
[weed]	Displaylampa
L	Låg slagfrekvens
H	Hög slagfrekvens
	Koppla loss batteriet
	Varning
[assid]	Förbjuden åtgård

Batteri

	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%-75%.
	Lyser;Batteriets återstående energi är 25%-50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar ;Drift stoppad på grund av hög temperatur.Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 214.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

Demolering av betong, betongbilning, spårskärning, stångskärning.

Användningsexempel:

Rör- eller ledningsdragning, sanitetsinstallation, maskininstallation, vattenlednings- och avloppsarbeten, interiörarbeten, hamnanläggningar eller andra anläggningsarbeten.

TEKNISKA DATA

Tekniska data för maskinen återfinns i tabellen på sidan 214.

ANMÄRKNING

○ Befintliga batterier (serie BSL3660/3626X/3626/3625/3620, BSL18xx- och BSL14xx-serien) kan inte användas med detta verktyg.

○ Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Laddningsindikatorlampan kommer att blinka rött när nätkabeln ansluts till nätuttaget. (Se Tabell 1)

1. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 3 (på sidan 2).

1. Laddning

När ett batteri sätts i laddaren påbörjas laddningen och laddningsindikatorlampan kommer att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1)

(1) Laddningsindikatorlampan lyser/blinkar

Laddningsindikatorlampans indikeringar visas i Tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet.

Tabell 1: Laddningsindikatorlampans indikeringar

PÅ/AV i 0,5 sek intervall (RÖD)	Före laddning *1
Lyser i 0,5 sek med intervaller på 1 sek (BLÅ)	Laddat till mindre än 50%
Lyser i 1 sek med intervaller på 0,5 sek (BLÅ)	Laddat till mindre än 80%
Lyser ihållande (BLÅ)	Laddat till mer än 80%
Lyser ihållande(Kontinuerlig ljudsignal: ungefär 6 sek) (GRÖN)	Laddningen fullbordad
PÅ/AV i 0,3 sek intervall (RÖD)	Överhettad, standby *2
PÅ/AV i 0,1 sek intervall (Intermittent ljudsignal: ungefär 2 sek) (LILA)	Går inte att ladda *3

ANMÄRKNING

*1 Om den röda lampan fortsätter att blinka även efter att laddaren anslutits, kontrollera att batteriet har satts in helt.
*2 Batteriet överhettat. Kan inte ladda.

Även om laddningen startar när batteriet har svalnat, trots att det är kvar på plats, rekommenderas det att ta ut batteriet och låta det svalna på en skuggad och välventilerad plats innan det laddas.

*3 Fel i batteriet eller laddaren

• Sätt i batteriet helt.
  – Kontrollera att inget främmande material sitter fast på batterifästet eller polerna. Om det inte finns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

○ När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 5 minuter innan nästa laddning.

(2) Angående temperaturer och laddningstid för batteriet (Se Tabell 2)

Tabell 2

Modell UC18YSL3
Typ av batteri Li-ion
Laddningsspänning 14,4–18 V
Temperaturer vid vilka batterierna kan laddas		0°C–50°C
Laddningstid för batterikapacitet ca. (vid 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
Laddningstid för multivoltsbatteriet s kapacitet ca. (vid 20°C)	1,5 Ah(x 2 enheter)	20 min
	2,5 Ah(x 2 enheter)	32 min
	4,0 Ah(x 2 enheter)	52 min
Antal battericeller 4–10
Laddningsspänning för USB 5 V
Laddningsström för USB 2 A
Vikt 0,6 kg

ANMÄRKNING

○ Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.
○ Om laddningen tar lång tid

– Laddningen tar längre tid vid extremt läga omgivningstemperaturer. Ladda batteriet på en varm plats (t.ex. inomhus).
– Blockera inte luftöppningen. Annars kommer insidan att överhettas, vilket försämrar laddningens prestanda.
– Om kylfläkten inte fungerar, kontakta ett auktoriserat HiKOKI-servicecenter för reparation.

1. Dra ut laddarens nätkabel ur nätuttaget.

2. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2–3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.
(2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

MONTERING OCH ANVÄNDNING

*1 Vid mejslings- eller inriktningsarbeten, ska du ändra verktygets slaghastighet enligt uppgiften med hjälp av slaghastighetsomkopplaren.

Åtgärd Bild Sida
Borttagning och isättning av batteri 2 2
Laddning	3 2
Indikeringslampa för kvarvarande batteri	4	2
Sätta fast SDS max-verktyg	5 3
Ta bort SDS max-verktyg	6 3
Bestämma verktygets arbetsläge	7 3
Montering av sidohandtaget	8 3
Justering av sidohandtagets läge	9 4
Slå på och av	10	4
Låsa på/av-knappen	11	4
Frigöra på/av-knappen	12	4
Ändring av slaghastighet*1	13	5
Användning av mejselhammaren*2	14	5
Användning av LED-ljuset 15 5
Rengöring av batteriinstallationsfacket 16 5
Laddning av en USB-enhet från ett eluttag	17-a 6
Laddning av en USB-enhet och batteri från ett eluttag	17-b 6
Hur man laddar USB-enheten 18 6
När laddning av en USB-enhet har slutförts	19	6
Val av tillbehör*3	—	215, 216

ANMÄRKNING

○ Slaghastigheten kan inte justeras förrän ett batteri monteras på elverktyget och omkopplaren har blivit utlöst en gång.
○ När verktyget är i drift kan slaghastigheten inte justeras genom att trycka på slaghastighetsomkopplaren. För att justera slaghastigheten, stäng av verktyget. När motorn har stannat, tryck på slaghastighetsomkopplaren för att justera hastigheten.
*2 Utnyttja mejselhammarens egen vikt under arbetet. Prestandan kan inte förbättras genom att den med våld pressas eller stöts mot arbetsstycket. Håll mejselhammaren med precis tillräckligt kraftigt för att motverka den motverkande kraft som alstras.
*3 Kontakta en auktoriserad HiKOKI serviceverkstad för detaljerad information om respektive verktyg.

Uppvärmning (Bild 14)

Smörjsystemet i denna enhet kan behöva värmas upp i kalla områden.

Placera bitsänden så att den kommer i kontakt med betongytan, slå på omkopplaren och utför uppvärmningsoperationen. Kontrollera att ett slagljud hörs och använd sedan enheten.

OM SKYDDSFUNKTIONERNA

Denna produkt har funktioner som utformats för att skydda själva verktyget liksom batteriet. Om någon av skyddsåtgärderna aktiveras medan omkopplaren dras, så blinkar LED-lampan enligt beskrivningen i Tabell 3. Ta omedelbart bort fingret från omkopplaren och följ de anvisningar som finns beskrivna under avhjälpande åtgärd när någon av säkerhetsfunktionerna aktiveras.

Tabell 3

Displaylampan blinkar	Orsak Lösning
Blinkar	Den interna temperaturen har överstigit enhetens angivna temperatur.(Funktion för temperaturökningsskydd)	Slå av enheten och låt den svalna i ungefär 15 till 30 minuter.När temperaturen sjunker, tryck på slaghastighet somkopplaren för att återställa verktyget.
Blinkar	För stort tryck mot enheten har lett till en överbelastning.(Funktion för överbelastningsskydd)	Tryck på slaghastighet somkopplaren för att återställa verktyget.Försök undvika arbetsuppgifter som innebär högt tryck mot enheten.
Blinkar	Läsningsfel för givarsignal.(Funktion för kontrollövervakning)	Tryck på slaghastighet somkopplaren för att återställa verktyget.Reparation kan behövas om detta fel inträffar upprepade gånger.

BYTE AV SMÖRJFETT

Mejselhammaren har en helt lufttät konstruktion som skyddar den mot dammintrång.

Tack vare detta kan mejselhammaren användas länge utan att den behöver smörjas. Byt vid behov ut smörjmedlet enligt följande anvisning.

Intervaller för smörjmedelsbyte

På en ny maskin skall smörjmedlet bytas ut efter var 6:e användningsmånad. Rådgör med närmaste, auktoriserade serviceverkstad angående smörjmedelsbytet.

UNDERHÅLL OCH INSPEKTION

FÖRSIKTIGT

Var noga med att stänga av strömbrytaren och ta bort batteriet före underhåll och inspektion.

1. Översyn

Eftersom användning av ett slött och skadat verktyg minskar arbetseffektiviteten eller resulterar i motorns överhettning, skall verktyget slipas eller bytas ut mot ett nytt så snart det börjar bli slitet.

2. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen.

Svenska

FÖRSIKTIGT

Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna.

Underlåtenhet att göra detta kan leda till funktionsstörning.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

6. Rengöring av batteriinstallationsfacket och batteriet

Om betongdamm har samlats kring batterifacket och batteriet efter demolering av betong, avlägsna det ansamlade betongdammet med en tryckluftpistol eller en torr trasa innan du använder verktyget. (Bild 16) Efter rengöring, se dessutom till att batteriet kan installeras och avlägsnas smidigt från verktyget.

FÖRSIKTIGT

Användning av verktyget när batteriet är täckt med betongdamm kan leda till olyckor som att batteriet trillar ur under användningen.

Vidare kan sådan användning orsaka fel eller kontaktfel mellan batteriet och terminalerna.

7. Förvaring

Förvara elverktyget och batteriet på ett ställe där temperaturen inte överstiger 40°C och utom räckhåll för barn.

ANMÄRKNING

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.

Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifierats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeffektnivå: 102 dB (A)

A-vägd ljudtrycksnivå: 94 dB (Å)

Osäkerhet K: 3 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Motsvarande bilningsvärde:

Vibrationsavgivningsvärde ah, CHeq = 9,6 m/s

Osäkerhet K = 2,7 m/s²

2

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och

○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

Symptom Möjlig orsak Åtgärd
Verktyget kör inte Batteriet är urladdat Ladda batteriet.
Verktyget kör inte Batteriet är inte ordentligt fastsatt. Skjut in batteriet tills det hörs ett klick.
Verktyget stannade plötsligt Verktyget överbelastades Ta bort orsaken till överbelastningen.
Verktygsbitar-kan inte monteras-lossnar	Formen på delen som ska sättas fast matchar inte	För modellen med SDS-maxskraft, använd ett bits med en diameter som är inom det angivna intervallet.
Betong kan inte demoleras smidigt. Bitset är slitet Skärp eller byt ut mot ett nytt bits.
Batteriet kan inte installeras. Att försöka installera ett annat batteri än det som anges för verktyget.		Vänligen installera ett multivoltsbatteri.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKTÖJ

ADVARSEL

○ Gør skaftdelen på mejselen ren. Derefter smøres skaftdelen med fedtet eller maskinolien.

Udskiftningsperiode for fedt

1) Sikring på arbeidsområdet

○ Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.

Målt A-veid lydeffektnivå: 102 dB (A)

Målt A-veid lydtrykknivå: 94 dB (A)
