NÁVOD K OBSLUZE H3641DA HiKOKI

NÁŘADÍ VAROVÁNÍ Přečtěte si všechna varování, pokyny, nákresy a specifikace dodané k tomuto nářadí. Nedodržení kteréhokoli z následujících varování a pokynů může vést kúrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění. Všechna varování a pokyny uschovejte pro budoucí použití. Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají příčinou nehod. b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary. c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno. c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem. d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem. e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem. f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud. Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí buďte pozorní, věnujte pozornost tomu, co právě děláte, soustřeďte se a střízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění. b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění. c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“. Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu. d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění. e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí vnepředvídaných situacích. f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte vdostačující vzdálenosti od pohybujících se části. Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí. g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána. Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem. h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj. Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno. c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné. Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí. d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny snářadím nebo s těmito pokyny, aby nářadí používaly. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřeďte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím. f) Udržujte řezací nástroje ostré a čisté. Správně udržované a naostřené řezací nástroje se smenší pravděpodobností zachytí za materiál nebo se zablokují a práce snimi se snáze kontroluje. g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to sohledem na dané pracovní podmínky a druh prováděné práce. Používání elektrického nářadí kprovádění jiných činností, než pro jaké bylo určeno, může vést knebezpečným situacím. h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny. Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru. b) Elektrické nářadí používejte výhradně se specifikovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru. c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár. d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny. e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění. f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech. Nesprávný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou. b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

KLADIVO Bezpečnostní pokyny k veškerým úkonům

1. Noste chrániče uší.

Působení hluku může způsobit ztrátu sluchu.

2. Pokud je kelektrickému nářadí dodávána jedna

nebo více přídavných rukojetí, používejte ji/je. Ztráta kontroly může vést ke zraněním.

3. Pokud provádíte úkony, při kterých by se mohlo

vrtací či řezací příslušenství dostat do styku se skrytým vedením elektrické energie, držte elektrické nářadí za izolované rukojeti a uchopovací plochy. Jestliže by se vrtací či řezací příslušenství dotkly vodiče „pod proudem“, mohly by se „pod proud“ dostat i neizolované kovové části elektrického nářadí a způsobit tak obsluze úraz elektrickým proudem.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Nedovolte, aby se do otvoru pro připojení akumulátoru

dostaly cizí předměty nebo materiál.

2. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

3. Nikdy nezkratujte dobíjecí akumulátor. Zkrat

akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

4. Nevhazujte akumulátor do ohně. Akumulátor může

vtakovém případě explodovat.

5. Při nepřetržitém používání této jednotky se může

jednotka přehřát, což může vést k poškození v motoru a spínači. Nechte ho na cca 15 minut odpočinout.

6. Do větracích otvorů vnabíječce nevkládejte žádné

předměty. Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít kúrazu elektrickým proudem nebo poškození nabíječky.

7. Jakmile akumulátor dosáhne konce životnosti a není

možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

8. Ujistěte se, že je spínač vpoloze OFF - vypnuto. Pokud

je vložena baterie při nastavení hlavního spínače v poloze ZAPNUTO, začne mechanický nástroj ihned pracovat, což může mít za následek vážné zranění.

9. Ujistěte se, že akumulátor je pevně nainstalován. Pokud

je povolen, mohl by vypadnout a způsobit nehodu.

10. Před započetím bouracích prací na stěnách, na podlaze

nebo na stropě se přesvědčte, že se uvnitř nenacházejí žádné elektrické kabely nebo vodiče.

11. Pokud pracujete ve zvýšených polohách, dávejte pozor

na předměty a osoby nacházející se dole. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

12. Nedotýkejte se nástavce během práce nebo krátce po

dokončení práce. Nástavec se během práce značně zahřívá, a může tak způsobit vážné popáleniny.

13. Během provozu držte elektrické nářadí pevně, jak je

znázorněno na obr.20. Během práce jej nedržte za upínací systém. Pokud za něj jej omylem zatáhnete, hrot na vrtání může vyskočit.

14. Aby byla zajištěna ochrana vašich nohou, používejte

Nevdechujte škodlivý prach, který vzniká při dlabání. Prach může ohrozit vaše zdraví i zdraví osob stojících kolem.

16. Abyste zabránili nehodám, ujistěte se, že je vypínač

vypnutý a baterie vyjmutá vždy před osazením či vyjmutím příslušenství, uložením přístroje, jeho přepravou nebo v případě, že elektrické nářadí nebudete používat.

17. Nasazení nástroje

○ Ujistěte se, že při používání nástrojů jako jsou tyče s hrotem na vrtání, frézy apod. používáte originální díly navržené naší společností. ○ Očistěte dřík tyče s hrotem na vrtání. Potřete dřík mazacím nebo strojním olejem. ○ Zkontrolujte zajištění tak, že zatáhnete za hrot na vrtání.

18. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo

akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

19. Dbejte na to, aby se na svorkách elektrického nářadí

(upevnění akumulátoru) nevyskytovaly kovové částečky a prach. ○ Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach. ○ Při používání se snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor. ○ Při pozastavení provozu nebo po použití nenechávejte elektrické nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu. V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

20. Nedívejte se přímo do světla. Můžete si poranit zrak.

Opatrně otřete všechnu špínu a nečistoty, které ulpěly na čočce LED světla jemným hadříkem, abyste čočku nepoškrábali. Poškrábání čočky LED světla může mít za následek snížení jasu.

21. Nástroj a akumulátor vždy používejte při teplotách mezi

22. Akumulátor vždy nabíjejte při okolní teplotě 0–40°C.

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, přestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru,

motor se zastaví. V takovém případě akumulátor okamžitě dobijte.

2. Pokud je nářadí přetíženo, motor se může zastavit. V

takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení. Potom můžete nářadí znovu používat.

3. Je-li akumulátor přehřátý a přetížený, může se pohon

akumulátoru zastavit. V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat. Dále prosím dbejte následujících varování a upozornění. VAROVÁNÍ Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a

prach. ○ Během práce kontrolujte, že na akumulátor nepadají piliny a prach. ○ Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru. ○ Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu. ○ Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

2. Nepropichujte akumulátor ostrým předmětem, například

hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otřesům.

3. Nepoužívejte viditelně poškozený či deformovaný

4. Nepoužívejte akumulátor k jinému než určenému účelu.

5. Pokud se nabíjení akumulátoru nedokončí, i když

uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

6. Nevystavujte akumulátor působení vysokých teplot

nebo vysokého tlaku, neumísťujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

7. V případě zjištění úniku nebo zápachu okamžitě

zajistěte bezpečnou vzdálenost od ohně.

8. Nepoužívejte na místech se silnou statickou elektřinou.

9. V případě úniku kapaliny, zápachu, vznikajícího tepla,

ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

10. Akumulátor nepotápějte ani nenechte vniknout dovnitř

žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

11. Nevystavujte panel zobrazení silným otřesům, ani jej

nerozbijte. Mohlo by dojít k poruše. UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do

očí, netřete si je, dobře je vymyjte čistou vodou, například vodou zvodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či

oděvem, ihned zasažená místa omyjte čistou vodou, například vodou zvodovodu. Kapalina může způsobit podráždění kůže.

3. Zjistíte-li při prvním použití, že na akumulátoru je rez,

vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci. VAROVÁNÍ Pokud se vodivé cizí těleso dostane do svorky lithium- iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se řiďte následujícími předpisy a řádně je dodržujte. ○ Neumisťujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory. TÝKAJÍCÍ SE PŘEPRAVY LITHIUM-

Při přepravě lithium-iontové baterie se řiďte následujícími opatřeními. VAROVÁNÍ Uvědomte přepravní společnost, že balení obsahuje lithium-iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy. ○ Lithium-iontové baterie, jejichž výkon přesahuje 100Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy. ○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

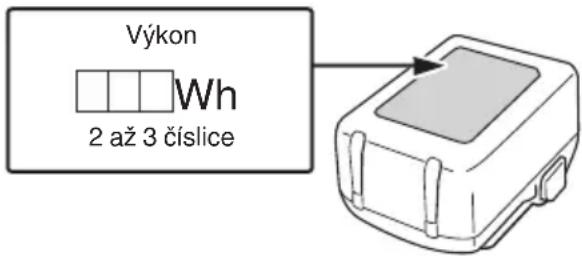

Výkon 2 až 3 číslice

BEZPEČNOSTNÍ OPATŘENÍ

TÝKAJÍCÍ SE PŘIPOJENÍ ZAŘÍZENÍ USB (UC18YSL3) Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí. Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení. VAROVÁNÍ ○ Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu. Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení. ○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem. Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení. POZNÁMKA ○ USB nabíjení se může čas od času pozastavit. ○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky. Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám. ○ V závislosti na jejich typu nemusí být možné nabíjet některá USB zařízení.

Čísla v seznamu níže odpovídají Obr.1–Obr.20. 1 Nástroj 2 Přední krytka 3 Rukojeť 4 Rukojeť (B) 5 Přepínač On-lock 6 Spínač 7 Držadlo 8 Volič příklepové rychlosti 9 Panel zobrazení 10 Identifi kační štítek 11 Akumulátor 12 Boční rukojeť 13 Motor 14 Kryt koncové části 15 LED kontrolka 16 Kryt 17 Válcový kryt 18 Aretace 19 Kontrolka nabíjení 20 Spínač ukazatele zbývající kapacity akumulátoru

Kontrolka ukazatele zbývající kapacity akumulátoru 22 Panel zobrazení 23 Mazivo 24 Rukojeť 25 Držák rukojeti 26 Šroub 27 Prostor pro připevnění držáku rukojeti 28 Drážky pro zasouvání (výrobek) 29 Svorka (výrobek) 30 Vzduchová pistole 31 Svorka (akumulátor) 32 Drážky pro zasouvání (akumulátor) 33 Gumový kryt 34 USB vstup 35 USB kabel SYMBOLY VAROVÁNÍ Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

H3641DA: Akumulátorové bourací kladivo Nízkovibrační rukojeť Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. Jen pro státy EU Elektrické nářadí nevyhazujte do komunálního odpadu! Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. Stejnosměrný proud

Jmenovité napětí Bpm Příklepová rychlost při plném zatížení

VYPNUTÍ Volič příklepové rychlosti Kontrolka displeje

Nízká příklepová rychlost

Vysoká příklepová rychlost Odpojte baterii Varování Zakázaná akce *1 Závisí na připojené baterii. Největší hmotnost je naměřena s BSL36B18X. Akumulátor Svítí; Zbývá více než 75% kapacity akumulátoru. Svítí; Zbývá 50%–75% kapacity akumulátoru. Svítí; Zbývá 25%–50% kapacity akumulátoru. Svítí; Zbývá méně než 25% kapacity akumulátoru. Bliká; Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve. Bliká; Příkon se přerušil z důvodu vysoké teploty. Vyjměte akumulátor z nářadí a nechte jej plně vychladnout. Bliká; Příkon se přerušil kvůli poruše nebo závadě. Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce.

STANDARDNÍ PŘÍSLUŠENSTVÍ

Obsah balení přístroje (1 přístroj) navíc obsahuje příslušenství uvedené na straně 214. Standardní příslušenství podléhají změnám bez předchozího upozornění. POUŽITÍ Demolice betonu, sekání betonu, drážkování, řezání kovových prutů. Příklady použití: Instalace trubek a vodičů, instalace sanitárního zařízení, instalace strojů, vedení vody a kanalizace, vnitřní práce, instalace přístavních zařízení a různé stavební práce. SPECIFIKACE Specifikace k tomuto přístroji jsou uvedeny v tabulce na straně 214. POZNÁMKA ○ Stávající akumulátory (BSL3660/3626X/ 3626/3625/3620, série BSL18xx a BSL14xx) nelze u tohoto nástroje použít. ○ Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. NABÍJENÍ Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů. <UC18YSL3>

1. Zapojte síťový kabel nabíječky do elektrické

zásuvky. Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení. (viz Tabulka1)

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr.3 (na straně 2).

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka nabíjení bude blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (viz Tabulka1) (1) Signalizace kontrolky nabíjení Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce1. Tabulka 1: Signalizace kontrolky nabíjení ZAP/VYP v 0,5 s intervalech (ČERVENĚ) Před nabíjením *

Rozsvítí se po dobu 0,5s v intervalech 1s. (MODŘE) Nabitá na méně než 50% Rozsvítí se po dobu 1s v intervalech 0,5s. (MODŘE) Nabitá na méně než 80% Svítí nepřetržitě (MODŘE) Nabitá na více než 80% Svítí nepřetržitě (Nepřetržitý zvuk bzučáku: asi 6s) (ZELENĚ) Nabíjení dokončeno ZAP/VYP v 0,3s intervalech (ČERVENĚ) Pohotovostní režim při přehřátí *

ZAP/VYP v 0,1s intervalech (Přerušovaný zvuk bzučáku: asi 2s) (FIALOVĚ) Nelze nabíjet *

POZNÁMKA *1 Pokud červená kontrolka bliká nadále i po připojení nabíječky, zkontrolujte, zda je akumulátor zcela zasunutý. *2 Akumulátor je přehřátý. Nelze nabíjet. Přestože se nabíjení zahájí ihned po vychladnutí akumulátoru i v případě, že necháte akumulátor uvnitř, nejlepší postup je akumulátor před nabíjením vyjmout a nechat ho vychladnout na stinném, dobře větraném místě. *3 Závada na akumulátoru nebo nabíječce – Zcela zasuňte akumulátor. – Zkontrolujte, zda na upevnění nebo na svorkách akumulátoru neulpěly cizí předměty. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko. ○ Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 5minut, než budete opět nabíjet. (2) Informace o teplotách a době nabíjení akumulátoru. (viz Tabulka2) Tabulka 2 Model UC18YSL3 Typ baterie Li-ion Nabíjecí napětí 14,4–18 V Rozmezí teplot pro nabíjení 0°C–50°C Doba nabíjení pro kapacitu akumulátoru přibližná (při 20°C) 1,5Ah 15 min 2,0Ah 20 min 2,5Ah 25 min 3,0Ah 20min (BSL1430C,BSL1830C: 30min) Doba nabíjení pro kapacitu akumulátoru přibližná (při 20°C) 4,0Ah 26 min (BSL1840M: 40min) 5,0Ah 32 min 6,0Ah 38 min Doba nabíjení pro vícevoltový akumulátor, přibližně (při 20°C) 1,5Ah (×2jednotka) 20 min 2,5Ah (×2jednotka) 32 min 4,0Ah (×2jednotka) 52 min Počet článků akumulátoru 4–10 Nabíjecí napětí pro USB 5 V Nabíjecí proud pro USB 2 A Hmotnost 0,6 kg POZNÁMKA ○ Doba nabíjení se může měnit podle okolní teploty a napájecího napětí. ○ Pokud nabíjení trvá dlouho – Nabíjení bude trvat déle při velmi nízkých okolních teplotách. Akumulátor dobíjejte na místě, kde je teplo (například v interiéru). – Nezakrývejte větrací otvory. V opačném případě dojde k přehřátí vnitřního prostoru nabíječky' čímž dojde ke snížení jejího výkonu. – Pokud chladicí ventilátor nefunguje, obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu.

4. Odpojte síťový kabel nabíječky ze zásuvky.

5. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA Ujistěte se, že jste po nabití vyjmuli akumulátor znabíječky a poté jej uložte. Ohledně vybití v případě nových akumulátorů, apod. Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2–3 krát dobije. Jak zařídit delší výkon akumulátorů. (1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost. (2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte.

Činnost Obrázek Strana Vyjmutí a vložení akumulátoru 2 2 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

Činnost Obrázek Strana Nabíjení 3 2 Ukazatel zbývající kapacity akumulátoru

Vkládání SDS-max nástrojů 5 3 Vyjímání SDS-max nástrojů 6 3 Určení pracovní polohy nástroje 7 3 Upevnění boční rukojeti 8 3 Nastavení polohy bočního držadla 9 4 Zapínání a vypínání 10 4 Blokování Vyp/Zap spínače 11 4 Uvolnění Vyp/Zap spínače 12 4 Změna příklepové rychlosti*

Jak používat sekací kladivo*

Jak používat LED světlo 15 5 Čištění část pro instalaci baterie 16 5 Nabíjení USB zařízení ze zásuvky elektrické sítě 17-a 6 Nabíjení USB zařízení a baterie ze zásuvky elektrické sítě 17-b 6 Postup nabíjení USB zařízení 18 6 Po dokončení nabíjení USB zařízení 19 6 Výběr příslušenství*

*1 Při provádění operací odsekávání nebo vyrovnávání proveďte změnu příklepové rychlosti nástroje v závislosti na dané úloze pomocí voliče příklepové rychlosti. POZNÁMKA ○ Příklepovou rychlost nelze nastavit, dokud není na elektrické nářadí namontována baterie a spínač nebyl jednou spuštěn. ○ Pokud je motor nářadí v chodu, nelze příklepovou rychlost nastavit stisknutím voliče příklepové rychlosti. Chcete-li nastavit příklepovou rychlost, vypněte nástroj. Po zastavení motoru nastavte příklepovou rychlost stisknutím voliče příklepové rychlosti. *2 Se sekacím kladivem pracujte využitím jeho vlastní hmotnosti. Jeho výkon nezlepšíte, budete-li silou tlačit proti obráběné ploše. Sekací kladivo držte takovou silou, která bude dostatečná kvyrovnání účinku reakce. *3 Pro podrobné údaje o každém nástroji se obraťte na autorizované servisní středisko společnosti HiKOKI. Zahřátí (Obr.14) Mazací systém s vazelínou tohoto zařízení může vyžadovat zahřátí ve studených oblastech. Umístěte konec vrtáku tak, aby měl kontakt s betonem, přepněte spínač do polohy „ON“ a proveďte zahřívací operaci. Ujistěte se, že jednotka vydává údery, a poté použijte zařízení.

O OCHRANNÝCH FUNKCÍCH

Tento produkt obsahuje funkce, které jsou navrženy, aby chránily samotný nástroj, ale také baterii. Zatímco je spínač povytažen, pokud jsou spuštěny jakékoli bezpečnostní funkce během provozu, kontrolka displeje bude blikat dle popisu v tabulce3. Když jsou spuštěné nějaké bezpečnostní funkce, okamžitě sejměte prst ze spínače a pokračujte podle instrukcí popsaných v části opravných akcí. Tabulka. 3 Blikání kontrolky displeje Příčina Náprava Blikání Vnitřní teplota jednotky stoupla nad stanovenou úroveň. (Funkce ochrany před nárůstem teploty) Vypněte přistroj a nechte jej zhruba 15 až 30 minut vychladnout. Až teplota klesne, stiskněte volič příklepové rychlosti pro obnovu provozu. Blikání Nadměrný tlak na přístroj vedl k přetížení. (Funkce ochrany před přetížením) Stisknutím voliče příklepové rychlosti se funkčnost obnoví. Snažte se vyhýbat úkonům, při nichž je na přístroj vyvíjen nadměrný tlak. Blikání Chyba čtení signálu čidla. (Funkce sledování ovládání) Stisknutím voliče příklepové rychlosti se funkčnost obnoví. Pokud se tato chyba soustavně objevuje, může přístroj vyžadovat opravu.

Toto sekací kladivo má plně vzduchotěsnou konstrukci, aby se zabránilo vniknutí prachu. Proto je možné sekací kladivo používat po delší dobu bez mazání. Mazivo vyměňujte způsobem popsaným níže. Kdy je třeba vyměnit mazivo Mazivo je třeba vyměnit po 6 měsících používání po zakoupení výrobku. O výměnu maziva požádejte nejbližší autorizované servisní středisko.

UPOZORNĚNÍ Před údržbou a kontrolou se ujistěte, že je spínač vypnut a baterie vyjmuta.

Protože tupé nářadí snižuje efektivitu a může způsobit poruchy motoru, naostřete nebo vyměňte nářadí, jakmile zjistíte, že je opotřebené. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

2. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.

4. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím. UPOZORNĚNÍ Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách. Pokud tak neučiníte, může dojít k selhání.

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným vmýdlové vodě. Nepoužívejte rozpouštědla sobsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

6. Čištění akumulátoru a prostoru pro instalaci

akumulátoru Pokud se po sekání betonu nahromadil v prostoru pro instalaci akumulátoru a na samotném akumulátoru betonový prach, očistěte jej před dalším použitím nářadí pomocí ofukovací vzduchové pistole nebo suchého hadříku. (Obr.16) Také po vyčištění zkontrolujte, zda lze baterii jemně a hladce vložit a vyjmout z nářadí. UPOZORNĚNÍ Použití nástroje s baterií pokrytou betonovým prachem může vést k nehodám, jako například vypadnutí baterie během používání. Dále může takové použití způsobit poruchu nebo selhání kontaktu mezi baterií a svorkami.

Elektrické nářadí a akumulátor skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí. POZNÁMKA Skladování lithium-iontových akumulátorů Před uskladněním lithium-iontových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž. Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů. Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru. UPOZORNĚNÍ Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán. Důležité upozornění týkající se akumulátoru pro elektrické akumulátorové nářadí společnosti HiKOKI Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí). ZÁRUKA Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI. Informace o hluku a vibracích Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871. Změřená vážená hladina akustického výkonu Α:102dB(A) Změřená vážená hladina akustického tlaku Α: 94dB(A) Nejistota K: 3 dB (A). Používejte ochranu sluchu. Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841. Ekvivalent hodnoty u sekání: Hodnota vibračních emisí

Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí. Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům. VAROVÁNÍ ○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a ○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUČeština

Zkontrolujte dle nížeuvedené tabulky, zda přístroj nepracuje správně. Pokud se tím neodstraní problém, poraďte se svým odborníkem nebo autorizovaným servisním střediskem HiKOKI. Příznak Možná příčina Náprava Nástroj neběží Baterie je vybitá Nabijte baterii. Baterie není bezpečně připevněna Zatlačte baterii dovnitř, dokud neuslyšíte cvaknutí. Betonový prach se nahromadil na svorkách prostoru pro akumulátor a rovněž v drážkách pro zasouvání akumulátoru. Vyčistěte nahromaděný betonový prach vzduchovou pistolí nebo suchým hadříkem. Nástroj se náhle zastavil Nástroj byl přetížen Odstraňte příčinu přetížení. Baterie nebo nářadí jsou přehřáté. Nechte nástroj a baterii důkladně vychladnout. Bitový nástroj -nelze připojit -upadne Tvar připevněné části neodpovídá U typu dříku SDS-max použijte bit s průměrem v určeném rozsahu. Beton nelze hladce vybourat. Bit je opotřebovaný Naostřete bit nebo ho vyměňte za nový bit. Akumulátor nelze osadit. Pokoušíte se osadit jiný akumulátor, než je určený pro dané nářadí. Vložte vícevoltový typ akumulátoru. 2023/07/20 17:28:47Stylesheet: EU Version: 2023.6.21 H3641DA_C99749471_308_EUTürkçe (Orijinal talimatların çevirisi)

22. Batériu vždy nabíjajte pri teplote okolia 0–40°C.

1. Nasaďte si chrániče sluchu.

8. Skontrolujte, či je vypínač vpolohe OFF (VYP.). Ak

vložíte batériu, keď je vypínač vpolohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viesť kvážnym nehodám.

9. Skontrolujte, či je batéria nainštalované pevne. Ak je

19. Svorky elektrického náradia (držiak na batériu) udržujte

nabíjanie, okamžite prestaňte s ďalším nabíjaním.

6. Batériu nevystavujte účinkom vysokých teplôt ani

Po pripojení zástrčky nabíjačky kzásuvke začne blikať kontrolka nabíjania načerveno. (Pozrite Tabuľku 1)

4. Odpojte napájací kábel nabíjačky zo zásuvky.

UPOZORNENIE Pred vykonaním údržby a kontroly sa uistite, či ste vypli spínač a vybrali batériu.

Model č. Série č. Datum nákupu Jméno a adresa zákazníka Jméno a adresa prodejce (Prosíme o razítko se jménem a adresou prodejce) Türkçe

Prohlašujeme na vlastní zodpovědnost, že Akumulátorové bourací kladivo, identifikované podle typu a specifického identifikačního kódu *1), je v souladu se všemi příslušnými požadavky směrnic *2) a norem *3). Technický soubor *4) - viz níže. K sestavení technické dokumentace je oprávněn manažer pro evropské standardy v evropském obchodním zastoupení. 2000/14/ES

• Druh zařízení: Sekací kladivo

• Váha zařízení: 6,3 kg

• Homologace: Annex VI

• Organizace, kde byla homologace oznámena: CE 0044 TÜV NORD CERT Am TÜV 1, 30519 Hannover, Německo

• Naměřená hlučnost: 102 dB

• Zaručená mez hluku: 104 dB Toto prohlášení platí pro výrobek označený značkou CE. Türkçe
