MT CS 25036 - Fierăstrău Kärcher - Manual de utilizare gratuit

Tip produs	Ferăstrău de tăiere pe baterie (accesoriu)
Marcă	Kärcher
Model	MT CS 25036
Compatibilitate	Multi-Tool MT 36 Bp
Tensiune de serviciu	36 V
Viteza maximă	10 000 ±10 % /min
Capacitate rezervor ulei	200 ml
Diametru maxim de tăiere	180 mm
Interval maxim de lucru (înălțime)	2,7 m
Dimensiuni (L × l × H)	946 × 117 × 168 mm
Greutate (ferăstrău singur, fără baterie)	2,0 kg
Nivel de presiune acustică (LpA)	92,6 dB(A)
Nivel de putere acustică (LwA)	100,7 dB(A)
Vibrații mână-braț (mâner față)	3,0 m/s²
Vibrații mână-braț (mâner spate)	2,9 m/s²
Funcții principale	Tăierea crengilor, tăierea ramurilor până la 180 mm
Întreținere și curățare	Curățare după utilizare cu o cârpă moale și uscată; tensionarea lanțului înainte de fiecare utilizare; ungerea lanțului; înlocuirea lanțului și a șinei dacă este necesar
Siguranță	Protecție lanț, opritor cu gheare, oprire motor, scoatere baterie înainte de întreținere, distanță de siguranță 15 m, purtare EIP obligatorie
Piese de schimb și reparabilitate	Lanț, șină de ghidare, capac rezervor, piuliță șină; reparații numai de către service autorizat
Informații generale	Utilizare profesională în exterior; manual de 200 de pagini disponibil în mai multe limbi; garanție conform condițiilor din țară

Întrebări frecvente - MT CS 25036 Kärcher

Cum reglez tensiunea lanțului la ferăstrăul Kärcher MT CS 25036 ?

Slăbiți piulița șinei de ghidare, apoi reglați tensiunea cu șurubul prevăzut. Distanța dintre șină și lanț trebuie să fie de 4,0 mm. Apoi strângeți piulița. Purtați mănuși de protecție.

Ce tip de ulei să folosesc pentru rezervorul de ulei al lanțului ?

Folosiți un ulei special pentru lanț de drujbă. Capacitatea rezervorului este de 200 ml. Umpleți încet pentru a evita revărsarea.

Ce echipament de protecție trebuie să port în timpul utilizării ?

Purtați o cască (EN 397), protecție auditivă (EN 352-1), ochelari sau vizieră (EN 166 sau EN 1731), mănuși anti-tăiere (EN 381-7) și încălțăminte de siguranță antiderapantă (EN 20345).

Cum evit reculul (kickback) ?

Țineți ferăstrăul cu ambele mâini, evitați contactul vârfului șinei cu obiecte, nu lucrați cu un lanț tocit și utilizați numai șinele și lanțurile recomandate de producător.

Care este distanța de siguranță de respectat ?

Îndepărtați spectatorii (copii, animale) la cel puțin 15 metri de zona de lucru. Păstrați o distanță de cel puțin 10 m de liniile electrice aeriene.

Cum transport și depozitez ferăstrăul în siguranță ?

Scoateți bateria, lăsați să se răcească, acoperiți lanțul cu protecția lanțului. Depozitați într-un loc uscat și aerisit, la îndemâna copiilor și ferit de produse corozive. Pentru transport, blocați dispozitivul pentru a evita mișcarea.

Ce fac dacă ferăstrăul se oprește în timpul funcționării ?

Verificați dacă lanțul este blocat de resturi. Dacă da, îndepărtați materialul blocat. Dacă motorul se supraîncălzește, întrerupeți lucrul și lăsați să se răcească.

Care este procedura de înlocuire a lanțului ?

Scoateți piulița șinei, slăbiți șurubul de tensiune, îndepărtați capacul și șina. Montați lanțul nou respectând sensul de rotație, apoi șina. Reglați tensiunea la 4,0 mm.

Pot folosi ferăstrăul cu alte unelte decât Multi-Tool MT 36 Bp ?

Nu, accesoriul este proiectat exclusiv pentru Multi-Tool MT 36 Bp de la Kärcher. Orice altă utilizare este interzisă și poate prezenta riscuri.

Cum întrețin ferăstrăul în caz de depozitare prelungită (mai mult de o lună) ?

Curățați-l, ungeți ușor lanțul pentru a evita rugina (folosiți un spray antirugină recomandat de service), și păstrați-l într-un loc uscat și bine aerisit.

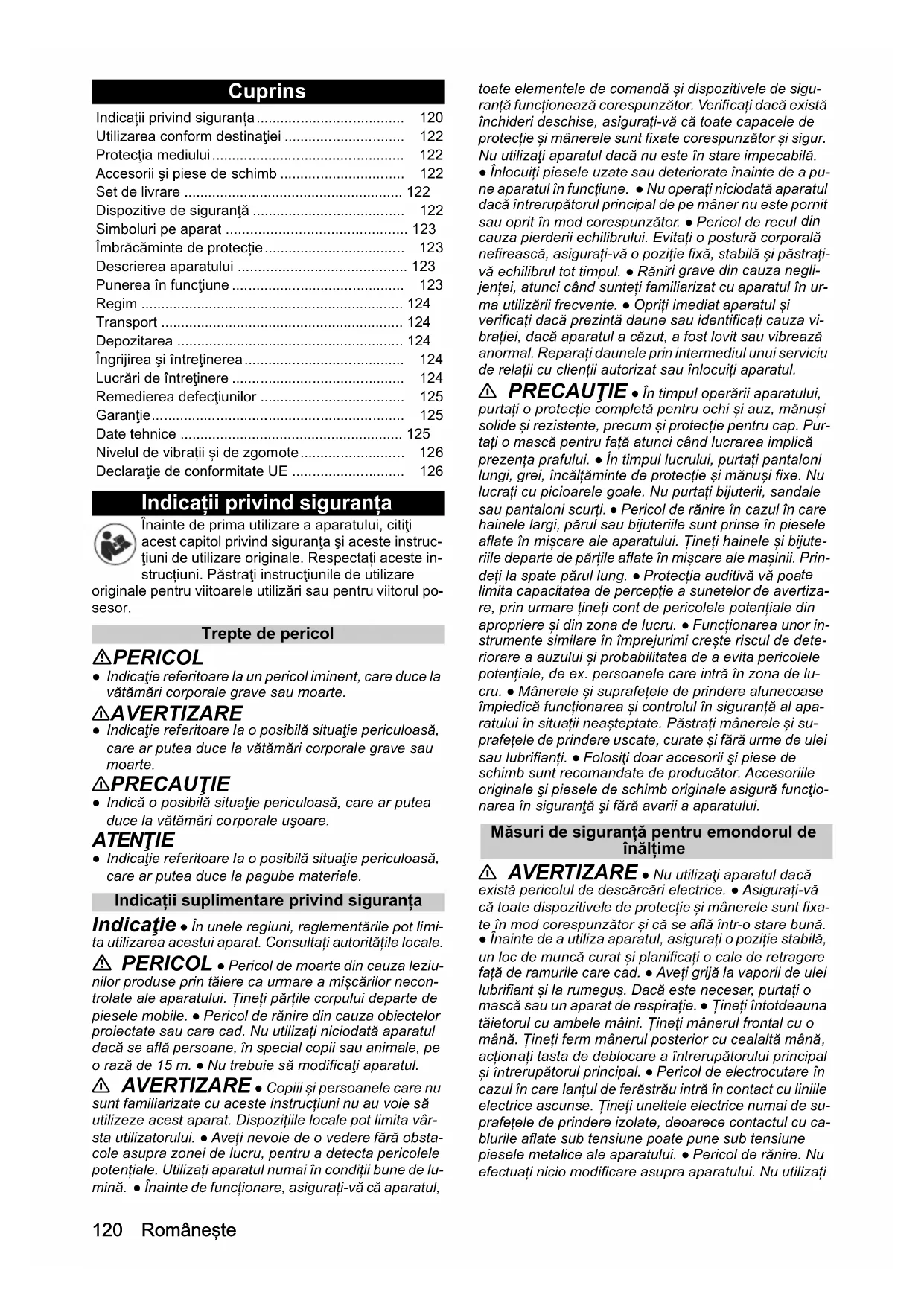

MANUAL DE UTILIZARE MT CS 25036 Kärcher

Utilizarea conform destinației 122

Protecția mediului 122

Simboluri pe aparat 123

Descrierea aparatului 123

Punerea în funcțiune 123

Regim 124

Transport 124

Depozitarea 124

Îngrijirea și întreținerea 124

Lucrări de întreținere 124

Remedierea defecțiunilor 125

Garanție 125

Date tehnice 125

Nivelul de vibrații și de zgomote 126

Declarație de conformitate UE 126

Indicații privind siguranța

Înainte de prima utilizare a aparatului, citiți acest capitol privind siguranța și aceste instrucțiuni de utilizare originale. Respectați aceste instrucțiuni. Păstrați instrucțiunile de utilizare

originale pentru viitoarele utilizări sau pentru viitorul posesor.

Trepte de pericol

PERICOL

• Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

AVERTIZARE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

• Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Indicații suplimentare privind siguranța

Indicație: În unele regiuni, reglementările pot limita utilizarea acestui aparat. Consultați autoritatea locală.

PERICOL: Pericol de moarte din cauza leziunilor produse prin tăiere ca urmare a mișcărilor necontrolate ale aparatului. Țineți părțile corpului departe de piesele mobile. Pericol de rănire din cauza obiectelor proiectate sau care cad. Nu utilizați niciodată aparatul dacă se află persoane, în special copii sau animale, pe o rază de 15 m. Nu trebuie să modificați aparatul.

AVERTIZARE. Copiii și persoanele care nu sunt familiarizate cu aceste instrucțiuni nu au voie să utilizeze acest aparat. Dispozițiile locale pot limita vârsta utilizatorului. Aveți nevoie de o vedere fără obstacole asupra zonei de lucru, pentru a detecta pericolele potențiale. Utilizați aparatul numai în condiții bune de lumină. Înainte de funcționare, asigurați-vă că aparatul,

toate elementele de comandă și dispozitivele de siguranță funcționează corespunzător. Verificați dacă există închideri deschise, asigurați-vă că toate capacele de protecție și mânerele sunt fixate corespunzător și sigur. Nu utilizați aparatul dacă nu este în stare impecabilă.

• Înlocuiți piesele uzate sau deteriorate înainte de a pune aparatul în funcțiune. - Nu operați niciodată aparatul dacă întrerupătorul principal de pe mâner nu este pornit sau oprit în mod corespunzător. - Pericol de recul din cauza pierderii echilibrului. Evitați o postură corporală nefirească, asigurați-vă o poziție fixă, stabilă și păstrați-vă echilibrul tot timpul. - Răniri grave din cauza neglijenței, atunci când sunteți familiarizat cu aparatul în urma utilizării frecvente. - Opriți imediat aparatul și verificați dacă prezintă daune sau identificați cauza vibrației, dacă aparatul a căzut, a fost lovit sau vibrează anormal. Reparați daunele prin intermediul unui serviciu de relații cu clienți autorizat sau înlocuiți aparatul.

PRECAUȚIE. În timpul operării aparatului, purtați o protecție completă pentru ochi și urechi, mănuși solide și rezistente, precum și protecție pentru cap. Purtați o mască pentru față atunci când lucrarea implică prezența prafului. În timpul lucrului, purtați pantaloni lungi, grei, încălțăminte de protecție și mănuși fixe. Nu lucrați cu picioarele goale. Nu purtați bijuterii, sandale sau pantaloni scurți. Pericol de rănire în cazul în care hainele largi, părul sau bijuteriile sunt prinse în piesele aflate în mișcare ale aparatului. Țineți hainele și bijuteriile departe de părțile aflate în mișcare ale mașinii. Prindeți la spate părul lung. Protecția auditivă vă poate limita capacitatea de percepție a sunetelor de avertizare, prin urmare țineți cont de pericolele potențiale din apropiere și din zona de lucru. Funcționarea unor instrumente similare în împrejurimi crește riscul de deteriorare a auzului și probabilitatea de a evita pericolele potențiale, de ex. persoane care intră în zona de lucru. Mânerele și suprafețele de prindere alunecoase împiedică funcționarea și controlul în siguranță al aparatului în situații neașteptate. Păstrați mânerele și suprafețele de prindere uscate, curate și fără urme de ulei sau lubrifianți. Folosiți doar accesorii și piese de schimb recomandate de producător. Accesoriile originale și piesele de schimb originale asigură funcționarea în siguranță și fără avarii a aparatului.

Măsuri de siguranță pentru emondorul de înălțime

AVERTIZARE. Nu utilizați aparatul dacă există pericolul de descărcări electrice. Asigurați-vă că toate dispozitivele de protecție și mânerele sunt fixate în mod corespunzător și că se află într-o stare bună. Înainte de a utiliza aparatul, asigurați o poziție stabilă, un loc de muncă curat și planificați o cale de retragere față de ramurile care cad. Aveți grijă la vaporii de ulei lubrifiant și la rumeguș. Dacă este necesar, purtați o mască sau un aparat de respirație. Țineți întotdeauna tăietorul cu ambele mâini. Țineți mânerul frontal cu o mână. Țineți ferm mânerul posterior cu cealaltă mână, acționați tasta de deblocare a întrerupătorului principal și întrerupătorul principal. Pericol de electrocutare în cazul în care lanțul de fierăstrău intră în contact cu liniile electrice ascunse. Țineți uneltele electrice numai de suprafețele de prindere izolate, deoarece contactul cu cablurile aflate sub tensiune poate pune sub tensiune piesele metalice ale aparatului. Pericol de rănire. Nu efectuați nicio modificare asupra aparatului. Nu utilizați

aparatul pentru a acționa accesorii sau aparate care nu sunt recomandate de producătorul aparatului. Reculul poate să apară când capătul sau extremitatea sinei de ghidare atinge un obiect sau lemnul se îndoaie, strângând lanțul de fierăstrău în secțiunea de tăiere. În unele cazuri, contactul cu vârful sinei poate să provoace o reacție spre spate neașteptată, împingând sina de ghidare în sus și în spate, către operator. Dacă lanțul de fierăstrău este prins în partea de sus a barei de ghidaj, aceasta poate fi împinsă rapid înapoi, către operator. Oricare dintre aceste reacții poate duce la pierderea controlului.

AVERTIZARE. Răniri grave din cauza pierderii controlului ca urmare a reculului. Nu vă bazați numai pe dispozitivele de siguranță încorporate, ci luați măsurile adecvate pentru a lucra fără să aibă loc accidente și răniri. În timpul utilizării aparatului trebuie să purtați cureaua de tracțiune furnizată. Cureaua de tracțiune dispune de o închidere rapidă. Cureaua de tracțiune vă ajută să controlați aparatul atunci când este coborât în funcție de tăietură și să mențineți greutatea aparatului în timpul tăierii. Răniri grave în cazul în care cureaua de tracțiune nu poate fi îndepărtată suficient de repede în caz de urgență. Înainte de utilizarea aparatului, familiarizați-vă cu cureaua de tracțiune și cu închiderea rapidă. Nu purtați îmbrăcăminte peste cureaua pentru umăr și nu împiedicați în vreun fel accesul la închiderea rapidă. Înainte de a porni aparatul, asigurați-vă că lanțul de fierăstrău nu atinge niciun obiect. Răniri grave în cazul în care un lanț de fierăstrău tensionat greșit sare din sina de ghidare. Verificați tensiunea lanțului înainte de fiecare utilizare. Asigurați-vă că lanțul este uns cu ulei. Opriți motorul, scoateți setul de acumulatori și asigurați-vă că toate piesele aflate în mișcare sunt oprite complet:

• Înainte de curățarea aparatului sau de eliminarea unui blocaj. Lăsați aparatul nesupravegheat.
• Înainte de a monta sau de a scoate accesoriile.
• Înainte de verificarea, întreținerea și efectuarea de lucrări la aparat.
• Pericol de rănire din cauza reculului. Măsuri pentru prevenirea unui recul:
• Asigurați-vă că în zona dvs. de lucru nu se află obstacole.
• În timpul lucrului cu tăietorul, evitați orice contact al vârfului de ghidare cu crengile, ramurile sau alte obiecte. Țineți aparatul cu ambele mâini.
• Stați cu corpul și brațele într-o poziție care să vă permită să rezistați forței de recul.
• Nu dați niciodată drumul tăietorului în timpul funcționării.
• Evitați o postură corporală nefirească. Acest lucru vă oferă mai mult control asupra tăietorului și previne contactul accidental cu vârful său în situații neașteptate. Utilizați numai sinele și lanțurile de schimb recomandate de producător. Sinele sau lanțurile de schimb nepotrivite pot provoca ruperea lanțului și/sau reculuri.
• Ascuțirea lanțului de ferăstrău este o sarcină dificilă. Producătorul recomandă înlocuirea unui lanț uzat sau tocit cu un lanț de ferăstrău nou.
• Pericol de rănire. Nu utilizați aparatul pe scări sau pe suprafețe instabile. În timpul tăierii, țineți întotdeauna ambele picioare pe sol pentru a vă menține echilibrul.
• Pericol de electrocutare. Nu lucrați cu aparatul pe un

perimetru de 10 m față de liniile electrice aeriene. Pericol de rănire dacă în timpul tăierii o ramură ricoșează din cauza tensiunii. Aveți grijă la ramurile care cad și la ramurile care ricoșează după ce au căzut pe sol.

• Dacă lemnul subțire este prins în ferăstrău și ricoșează în direcția operatorului, operatorul își poate pierde echilibrul. Fiți cu băgare de seamă în timpul tăierii tufișurilor mici și puieților. - Opriți motorul și scoateți setul de acumulatori, înainte de a curăța sau repara aparatul.
• Verificați dinții ferăstrăului, în cazul în care scade performanța de tăiere. Păstrați întotdeauna dispozitivele de tăiere ascuțite și curate. Dispozitivele de tăiere ascuțite sunt mai ușor de controlat și nu se blochează cu ușurință. Dacă este necesar, înlocuiți lanțul și sina. Utilizați numai piese de schimb originale de la producător.
• Pericol de rănire din cauza dispozitivului de tăiere blocat. În cazul în care lanțul de ferăstrău și sina de ghidare s-au blocat prea sus pentru a ajunge la ele, solicitați sfatul unui arboricultor profesionist pentru a îndepărta în siguranță dispozitivul de tăiere. - Înainte de fiecare utilizare, verificați dacă îmbinarea cu arbore a tijei și dispozitivul de tăiere sunt fixate temeinic.

ATENȚIE: Depozitați aparatul doar în spații interioare.

Transportul și depozitarea în siguranță

AVERTIZARE. Opriți aparatul, lăsați-l să se răcească și scoateți setul de acumulatori înainte de a-l depozita sau transporta. Acoperiți dispozitivul de tăiere cu protecția pentru lanț înainte de a depozita sau transporta aparatul. PRECAUȚIE. Pericol de rănire și defecțiuni ale aparatului. În timpul transportului, asigurați aparatul împotriva deplasării sau căderii. ATENȚIE. Îndepărtați orice obiecte străine de pe aparat, înainte de a-l transporta sau depozita. Depozitați aparatul într-un loc uscat și bine aerisit, care nu permite accesul copiilor. Țineți aparatul departe de substanțe corozive, cum ar fi produsele chimice pentru grădină. Nu depozitați aparatul în aer liber. Asigurați-vă că lanțul este lubrifiat ușor atunci când este depozitat mai mult de o lună. Producătorul recomandă utilizarea unui spray ca protecție împotriva ruginii și pentru lubrifiere. Contactați serviciul pentru clienți pentru un spray adecvat.

Întreținerea și îngrijirea în siguranță

Indicație: Lucrările de service și de întreținere pot fi efectuate numai de către personal de specialitate calificat și instruit. Vă recomandăm să trimiteți produsul la un centru de service autorizat pentru reparații. Efectuați numai reglajele și reparațiile descrise în aceste instrucțiuni de utilizare. Contactați serviciul autorizat pentru clienți pentru reparații suplimentare.

AVERTIZARE: Pericol de rănire. Lanțul de ferăstrău este extrem de ascuțit. Purtați mănuși de protecție adecvate atunci când efectuați lucrări de întreținere a lanțului și atunci când curățați, fixați sau îndepărtați protecția pentru lanț. Respectați indicațiile privind tensiunea lanțului, reglarea tensiunii lanțului și lubrifierea lanțului. Răniri grave din cauza reculului, în cazul în care un lanț deteriorat nu este înlocuit sau reparat. Opriți motorul și scoateți setul de acumulatori, înainte de a curăța sau repara aparatul. Asigurați-vă că aparatul se află în stare sigură de funcționare, verificând la intervale regulate dacă șuruburile, piulițele și șuruburile

sunt bine strânse. Pericol de rănire din cauza utilizării îndelungate și neîntrerupte a aparatului. Faceți pauze regulate în timpul lucrului cu aparatul.

PRECAUȚIE. Utilizați numai piese de schimb, accesorii și ajutaje aprobate de producător. Piesele de schimb originale, accesoriile originale și ajutajele originale asigură funcționarea în siguranță și fără avarii a aparatului.

ATENȚIE: Curățați produsul cu o lavetă moale și uscată după fiecare utilizare.

Riscuri reziduale

AVERTIZARE

• Chiar dacă aparatul este utilizat în conformitate cu cele specificate, există anumite riscuri reziduale. Următoarele pericole apar în urma utilizării aparatului:
• Vibrațiile pot cauza accidentări. Pentru fiecare tip de lucrare, utilizați unealta potrivită, mânerele prevăzute și restricționați timpul de lucru și de expunere. Zgomotul poate cauza deteriorări ale auzului. Purtați protecție auditivă și limitați expunerea. Leziuni produse prin tăiere la contactul cu dinții expuși ai ferăstrăului de la nivelul lanțului de ferăstrău. Leziuni produse prin tăiere cauzate de mișcări neprevăzute, bruște sau de reculul sinei de ghidare.
• Leziuni produse prin tăiere/pericol de perforare din cauza pieselor care ricoșează din lanțul de ferăstrău.
• Răniri cauzate de obiecte aruncate (așchii, fragmente din lemn).
• Accidentări cauzate de obiecte căzute. Purtați întotdeauna o cască de protecție adecvată, atunci când lucrați în zona de deasupra capului. Inhalare de praf și particule.
• Contactul pielii cu lubrifiantul/uleiul.

Diminuarea riscurilor

PRECAUȚIE

• Din cauza vibrațiilor, utilizarea aparatului pe o perioadă îndelungată poate duce la deteriorarea circulației sanguine în zona mâinilor. Nu se poate stabili o durată de utilizare general valabilă, deoarece aceasta este influențată de mai mulți factori:
• Predispoziția fiecărei persoane la o circulație sanguină deficitară (degete de multe ori reci, furnicături la nivelul degetelor)
• Temperatura ambiantă scăzută. Pentru a vă proteja mâinile, purtați mănuși călduroase.
• Prinderea bine a aparatului obstrucționează circulația sanguină.
• Operarea în mod continuu este mai dăunătoare decât operarea cu pauze.

La utilizarea în mod regulat, pe termen lung a aparatului și la reapariția simptomelor, ca de ex. furnicături la nivelul degetelor, degete reci, trebuie să consultați un medic.

Utilizarea conform destinației

PERICOL

Utilizarea neconform destinației

Pericol de moarte din cauza leziunilor produse prin tăiere

Utilizați aparatul numai conform destinației.

• Emondorul de înălțime este destinat utilizării profesionale.
• Accesoriile se folosesc în asociere cu Multi-Tool MT 36 Bp.
• Aparatul este prevăzut doar pentru utilizarea în aer liber.
• Din motive de siguranță, aparatul trebuie să fie întotdeauna ținut în siguranță cu ambele mâini.
• Aparatul este destinat tăierii și fasonării crengilor mici, cât și ramurilor de copac aflate la înălțime. Utilizatorul trebuie să aibă o poziție stabilă pe sol.

Orice altă utilizare, de ex. la cățărare în vederea fasonării în vecinătate sau pentru tăierea materialului la nivelul solului, este nepermisă. Utilizatorul răspunde pentru pericolele generate prin utilizarea nepermisă.

Protecția mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avarii a aparatului.

Informații despre accesorii și piese de schimb se găsesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

Dispozitive de siguranță

△PRECAUȚIE

Dispozitive de siguranță care lipsesc sau care au fost modificate

Dispozitivele de siguranță au drept scop protecția dvs. Nu modificați și nu ignorați niciodată dispozitivele de siguranță.

Opritor cu gheare

Opritorul cu gheare integrat poate fi utilizat ca punct de articulație pentru a oferi stabilitate ferăstrăului în timpul tăierii.

În timpul tăierii, împingeți aparatul în față până când dinții metalici pătrund în marginea lemnului. Dacă axul este deplasat în sus sau în jos pe direcția liniei de tăiere, efortul fizic depus în timpul lucrului este redus.

Simboluri pe aparat

	Semne generale de averizare
	Înainte de punerea în functiune, cititi in- structiunile de'utilize și toate indicatiile de siguranță.
	În tampul lucrului cu aparatul, purtați ochelari de proteție și proteție auditivă ade Cvata.
	În tampul lucrului cu aparatul, purtați mă- nuși de proteție antialunecare și rezis- tente.
	În tampul lucrului cu aparatul, purtați în- căltaminte de proteție antiderapantă.
	Pericol electric. În tampul lucrului cu apar- ratul, mențineti o distanță minimă de 10 m față de liniiile electrice aeriene.
	Pericol cauzat de obiecte aruncate. Men- tineti o distanță de cel puțin 15 m în- zone de lucru și personele prezeinte, În special copii și animale de casă.
	Ungerea Şinei de ghidare și a lanțului
	Directția de rulare a lanțului

Risc de deces din cauza tăiturilor. În cazul lucrului cu aparatul, purtați îmbrăcăminte de protecție adecvată.

Respectați reglementările locale referitoare la protecția incendiilor.

Protecție pentru cap

În timpul lucrului cu aparatul, purtați o cască de protecție adecvată, care corespunde EN 397 și este prevăzută cu marcaj CE.

În timpul lucrului cu aparatul, purtați o protecție a auzului adecvată, care corespunde EN 352-1 și este prevăzută cu marcaj CE.

Pentru protecție împotriva achiilor care zboară, purtați ochelari de protecție adecvați, care corespund EN 166 sau care sunt prevăzuți cu marcaj CE. Sau purtați o vizieră pentru cască, care corespunde EN 1731 și este prevăzută cu marcaj CE.

Căștile de protecție cu protecție auditivă și vizor integrate sunt disponibile la comercianții specializați.

Mănuși de protecție

În timpul lucrului cu aparatul, purtați mănuși de protecție adecvate cu echipamente de protecție împotriva tăierii, care corespund EN 381-7 și care sunt prevăzute cu marcaj CE.

Descrierea aparatului

În aceste instrucțiuni de utilizare se prezintă echiparea maximă. În funcție de model, există diferențe în pachetul de livrare (consultați ambalajul).

① Protecție pentru lanț; ② Șurub pentru reglarea tensiunii lanțului

③ Lanț ④ Sină de ghidare ⑤ Capac rezervor de ulei pentru lanț ⑥ Opritor cu gheare ⑦ Piulița sinei de ghidare ⑧ Capac ⑨ Ax ⑩ Plăcuță cu caracteristici

Punerea în funcțiune

Montați instrumentul multifuncțional

1. Cuplați axul la cuplajul instrumentului multifuncțional (consultați instrucțiunile de operare Multi-Tool MT 36 Bp).

Figura B

Umplerea rezervorului de ulei pentru lanț

1. Dacă este necesar, curățați zona din jurul orificiului de umplere de rumeguș și murdărie.
2. Scoateți capacul rezervorului de ulei pentru lanț. Figura C
3. Umpleți lent rezervorul cu ulei pentru lanț. Figura D
4. Dacă este necesar, absorbiți uleiul pentru lanț vărsat cu o lavetă.
5. Închideți cu capacul rezervorul de ulei pentru lanț.

Verificarea tensiunii lanțului

△PRECAUȚIE

Lanț ascuțit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu lanțul.

1. Scoateți protecția pentru lanț. Figura E
2. Trageți cu atenție de lanț. Figura F

Distanța dintre șina de ghidare și lanț trebuie să fie de 4,0 mm.

1. Dacă este necesar, reglați tensiunea lanțului (consultați capitolul Reglarea tensiunii lanțului).

Regim

Operarea de bază

1. Verificați dacă arborele și ramurile prezintă daune, de ex. putregai.
2. Scoateți protecția pentru lanț.
3. Țineți aparatul cu ambele mâini.

Tehnici de lucru

În timpul fasonării, procedați după cum urmează:

Dacă este posibil, păstrați o distanță de cca. 15 cm între trunchiul copacului și zona de tăiat. - Tăiați ramurile mici, care sunt subțiri și ușoare, dintr-o singură tăietură, cu partea inferioară a sinei de ghidare. - Ramurile mai grele, cu diametrul mai mare, se pot rupe sau despica în timpul fasonării. Prin urmare, tăiați în mai multe etape de lucru:

a) Faceți o tăietură în partea inferioară a ramurii cu partea superioară a sinei de ghidare. Această tăietură ar trebui să fie de aproximativ o treime din diametrul ramurii.

Figura G

b) Faceți o tăietură în partea superioară a ramurii. c) Dacă este necesară o altă tăietură, nu continuați niciodată această tăietură în locul în care a fost începută o altă tăietură, ci începeți o tăietură nouă.

În timpul fasonării trebuie respectate următoarele aspecte:

• Nu ridicați ciona mai sus de 60° față de planul orizontal.
• Nu exercitați prea multă forță asupra sinei de ghidare.
• Nu stați sub ramura sau creanga care se taie.
• Asigurați-vă că ramura care cade nu pune în pericol utilizatorul sau privitorul și nici nu deteriorează obiecte.
• În timpul fasonării, mențineți o distanță de siguranță de cel puțin două ori lungimea ramurii.

Finalizarea funcționării

1. Scoateți setul de acumulator din aparat (consultați instrucțiunile de operare Multi-Tool MT 36 Bp).
2. Curățați aparatul (vezi capitolul Curățarea aparatului).

Demontarea instrumentului multifuncțional

1. Detașați accesoriile de la instrumentul multifuncțional (consultați instrucțiunile de operare Multi-Tool MT 36 Bp).

Transport

△PRECAUȚIE

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La transport, țineți cont de greutatea aparatului.

△AVERTIZARE

Pornire necontrolată

Leziuni produse prin tăieri. Dacă instrumentul multifuncțional este asamblat, scoateți setul de acumulatori înainte de transport. Transportați aparatul numai cu protecția pentru lanț montată. - La transportul aparatului în vehicule, asigurați-l pentru a preveni alunecarea și răsturnarea.

Depozitarea

Înainte de fiecare depozitare, curățați aparatul (vezi capitolul Curățarea aparatului).

△PRECAUȚIE

Pericol de accidentare și de deteriorare!

Aparatul plasat pe suprafețe înclinate se poate răsturna.

La depozitare țineți cont de greutatea aparatului.

△AVERTIZARE

Dacă instrumentul multifuncțional este asamblat, scoateți setul de acumulatori din dispozitiv înainte de depozitare.

Depozitați aparatul numai cu protecția pentru lanț montată.

1. Îndepărtați cureaua de transport.
2. Dacă este necesar, demontați instrumentul multifuncțional (consultați instrucțiunile de operare Multi-Tool MT 36 Bp).
3. Dacă aparatul este depozitat mai mult de o lună, ungeți lanțul pentru a preveni rugina.
4. Depozitați aparatul într-un loc uscat și bine aerisit. Protejați aparatul împotriva produselor corozive, precum substanțe chimice pentru grădină și sare pentru dezghețare. Nu depozitați aparatul în aer liber.

Îngrijirea și întreținerea

△VERTIZARE

Pornire necontrolată

Leziuni produse prin tăiere

Dacă instrumentul multifuncțional este asamblat, scoateți setul de acumulatori înainte de a întreprinde orice lucrare.

△PRECAUȚIE

Lanț ascuțit

Leziuni produse prin tăiere

Purtați mănuși de protecție în timpul tuturor lucrărilor cu lanțul.

Curățarea aparatului

1. Folosiți o perie pentru a curăța lanțul de resturile de material tăiat și murdărie.

Figura H

1. Curățați axul cu o lavetă moale și uscată.

Lucrări de întreținere

Înainte de fiecare punere în funcțiune

Înainte de fiecare punere în funcțiune, trebuie efectuate următoarele activități:

• Verificați nivelul uleiului pentru lanț, dacă este necesar, completați cu ulei pentru lanț (consultați capitolul Umplerea rezervorului de ulei pentru lanț).
• Verificați tensiunea lanțului (consultați capitolul Verificarea tensiunii lanțului).
• Verificați dacă lanțul este suficient de ascuțit, eventual rotiți sina de ghidare sau înlocuiți lanțul (consultați capitolul Înlocuirea lanțului).
• Verificați dacă aparatul prezintă deteriorări.
• Verificați dacă toate bolțurile, piulițele și șuruburile sunt strânse.

Reglarea tensiunii lanțului

1. Dacă instrumentul multifuncțional este asamblat, scoateți setul de acumulatori (consultați instrucțiunile de operare Multi-Tool MT 36 Bp).
2. Slăbiți piulița sinei de ghidare. Figura I
3. Reglați tensiunea lanțului cu șurubul. Figura J
4. Verificați tensiunea lanțului.

Figura F

Distanța dintre sina de ghidare și lanț trebuie să fie de 4,0 mm.

1. Strângeți piulița sinei de ghidare.

Înlocuirea lanțului

1. Îndepărtați piulița sinei de ghidare. Figura K
2. Slăbiți șurubul de reglare a tensiunii lanțului
3. Îndepărtați apărătoarea.

Figura L

1. Îndepărtați sina de ghidare.
2. Eliminați lanțul vechi în mod corespunzător.
3. Introduceți lanțul nou pe sina de ghidare. Figura M
4. Montați sina de ghidare. În acest scop, respectați direcția de rulare a lanțului. Figura N
5. Montați carcasa, strângând ușor piulița sinei de ghidare. Figura O
6. Reglați tensiunea lanțului (consultați capitolul Reglarea tensiunii lanțului).

Remedierea defecțiunilor

De cele mai multe ori, defecțiunile au cauze simple, pe care le puteți remedia cu ajutorul următoarei liste de ansamblu. În caz de dubii sau de defecțiuni nemenționate, vă rugăm să vă adresați centrului de service autorizat.

Odată cu timpul, capacitatea setului de acumulatori va scădea în ciuda îngrijirii adecvate, astfel încât nu va mai putea fi atinsă o durată de funcționare completă la starea de încărcare completă. Acest lucru nu reprezintă o defecțiune.

Eroare Cauză Remediere
Aparatul se oprește în timpul funționării	Lanț blocat de materialul care trebuie tă-iat.	• Indepărtăți materialul care trebuie tăiat.
	Motorul este supraîncălzt	• Intrerupeți lucrul și lăsați motorul să se ră-cească.
Probleme la montajul elementelor axului	Punctele de îmbinare sunt murdare.	• Indepărtăți murdăția de la capetele axului. • Aşezați accesoriile numai pe suprafețe cu-rate.

Garanție

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

		MT 36 Bp	MT CS 250/36 Bp
Date privind puterea aparatului
Tensiune de lucru V 36
Viteză maximă	/min	10000 ± 10%
Volum rezervor de ulei pentru lanț	ml 200
Diametrul materialului ca-re trebuie tăiat (max.)	mm 180
Interval de lucru (max.)	m 2,7
Dimensiuni și greutăti
Lungime x Lățime x Inălți-me	mm	951 x	946 x
		197 x	117 x
		188	168

MT36 MTCS

Bp 250/36

Bp

Greutate (cu set de acu-mulatori)	kg 2,6
Greutate	kg 2,0
Date de performança ale aparativu (măsurate cu Multitool MT 36 Bp)
Nivel sunetului conform EN ISO 11680-1 (măsurat cu Multitool MT 36 Bp)
Nivel de zgomot LpA	dB(A)	92,6
Incertitudine KpA	dB(A)	3,0
Nivel de putere acustica LwA	dB(A)	100,7
Incertitudine KwA	dB(A)	3,0
Valoarea vibrantiilor conform EN ISO 11680-1 (mă-surată cu Multitool MT 36 Bp)
Valoare vibranti ișnă-brațlașmănerul de pe partea frontală	m/s2	3,0
Valoare vibranti ișnă-brațlașmănerul de pe partea posteroiară	m/s2	2,9
Incertitudine K	m/s2	1,5

Sub rezerva modificărilor tehnice.

Nivelul de vibrații și de zgomote

Valorile totale indicate în cazul vibrațiilor și valorile indicate în cazul emisiilor de zgomot au fost măsurate în conformitate cu o metodă de testare standardizată și pot fi utilizate pentru compararea aparatului cu alte aparate. Valorile totale de vibrații declarate și valorile declarate ale emisiilor de zgomot pot fi utilizate și pentru evaluarea preliminară a expunerii.

AVERTIZARE

Emisiile de vibrații și zgomot în timpul utilizării efective a aparatului electric pot diferi de valorile indicate, în funcție de aparatul utilizat și, în special, de tipul piesei de prelucrat.

Identificați măsurile de siguranță destinate protejării utilizatorului, evaluând expunerea în condiții reale de utilizare (luând în considerare toate componentele ciclului de funcționare, cum este, de exemplu, timpul de activare).

Aparate cu valoare a vibrației mână-braț de > 2,5 m/s² (vezi capitolul Date tehnice din Instrucțiunile de funcționare)

PRECAUȚIE. Utilizarea continuă a aparatului timp de mai multe ore poate determina senzația de amorțeală. Purtați mănuși călduroase pentru a vă proteja mâinile. Faceți pauze de la lucru în mod regulat.

Declarație de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Emondor de înălțime cu acumulator Tip: 1.042-511.0 + 1.042-512.0

Semnatarii acționează în numele și prin împuternicirea Consiliului director.
