Tipo de produto	Caixa de som Bluetooth portátil
Marca	Hama
Modelo	Soldier-L
Dimensões	210 x 80 x 60 mm
Peso	625 g
Tecnologia Bluetooth	Bluetooth v5.0
Perfis Bluetooth suportados	A2DP V1.2, AVRCP V1.0, HFP V1.6
Alcance Bluetooth	< 10 m
Potência musical máxima	20 W (2 x 10 W)
Resposta em frequência	80 Hz - 16 kHz
Impedância	4 Ω
Distorção (THD)	≤ 4%
Tipo de bateria	Lítio-Íon, 7.4 V, 3900 mAh (28.86 Wh), tip. 4000 mAh (29.6 Wh)
Tempo de carga	~ 5 h
Autonomia de funcionamento (via Bluetooth)	~ 16 h (de acordo com o volume e conteúdo de áudio)
Tensão de carga (entrada)	máx. 5 V - 1.7 A
Saída USB (recarga de outros dispositivos)	máx. 5 V - 1 A
Conectores	USB tipo A (saída), Micro USB (carga)
Índice de proteção	IPX7 (à prova d'água até 1 m de profundidade)
Funções principais	Reprodução/pausa, controle de volume, salto de faixas, kit mãos-livres, Multi-Connect (até várias caixas de som)
Conteúdo da embalagem	Caixa de som, cabo de carga micro USB, manual de instruções
Manutenção e limpeza	Limpar apenas com um pano não fibroso levemente úmido, evitar detergentes agressivos
Instruções importantes de segurança	Não expor ao calor, não abrir, não jogar no fogo, manter fora do alcance de crianças, respeitar os limites de potência

Perguntas frequentes - Soldier-L HAMA

Como ligar a caixa de som?

Pressione a tecla de função ▶ (4) e mantenha-a pressionada por cerca de 2 segundos. Um sinal sonoro é emitido e o LED de status Bluetooth começa a piscar.

Como carregar a bateria?

Abra a tampa do porta micro USB, conecte o cabo micro USB fornecido a um carregador USB adequado (5 V, 1,7 A máx.). O LED de status de carga pisca em azul durante a carga e permanece aceso quando a bateria está cheia. O tempo de carga completo é de aproximadamente 5 horas.

Como conectar a caixa de som via Bluetooth pela primeira vez?

Certifique-se de que o Bluetooth do seu dispositivo está ativado. Ligue a caixa de som, então nas configurações Bluetooth do seu dispositivo, procure por 'Hama Soldier-L' e selecione. Se for solicitada uma senha, digite '0000'.

Por que minha caixa de som não se conecta automaticamente?

Verifique se a caixa de som e seu dispositivo estão a menos de 10 metros um do outro, sem obstáculos. Certifique-se de que o Bluetooth do seu dispositivo está ativado e que 'Hama Soldier-L' está na lista de dispositivos conectados. Se necessário, repita o procedimento de primeiro emparelhamento.

Como usar a função mãos-livres?

Em uma chamada recebida, pressione uma vez a tecla ▶ (4) para atender. Para recusar uma chamada, mantenha a tecla ▶ pressionada por 2 segundos. Para desligar, pressione uma vez a tecla ▶ durante a conversa.

Como conectar várias caixas de som com Multi-Connect?

Ligue a primeira caixa de som (ela se tornará a 'mestre'). Para adicionar uma caixa de som 'escrava', ligue-a e pressione uma vez a tecla Ⓠ (1) dessa caixa. Um sinal sonoro confirma a conexão. O LED Multi-Connect da escrava permanece aceso em laranja.

Posso recarregar meu smartphone com a caixa de som?

Sim, conecte o cabo USB do seu dispositivo na porta USB tipo A da caixa de som. Pressione uma vez a tecla ▶ (4) para iniciar a carga. A corrente de saída máxima é de 1 A.

O que fazer se a caixa de som não ligar?

Verifique se a bateria está carregada. Conecte o cabo de carga e aguarde alguns minutos. Se a caixa de som ainda não reagir, tente pressionar o botão Reset (8) com um objeto pontiagudo.

A caixa de som é à prova d'água?

Sim, ela é certificada IPX7: pode ser imersa até 1 metro de profundidade por 30 minutos. Certifique-se de que todas as portas (micro USB, USB-A) estejam bem fechadas antes de qualquer contato com a água.

O que fazer em caso de problema de som ou distorção?

Verifique se o volume da caixa de som e do seu dispositivo fonte não está no máximo. Certifique-se de que a distância entre os dois dispositivos seja inferior a 10 metros. Evite obstáculos. Se o problema persistir, reinicie a caixa de som com o botão Reset (8).

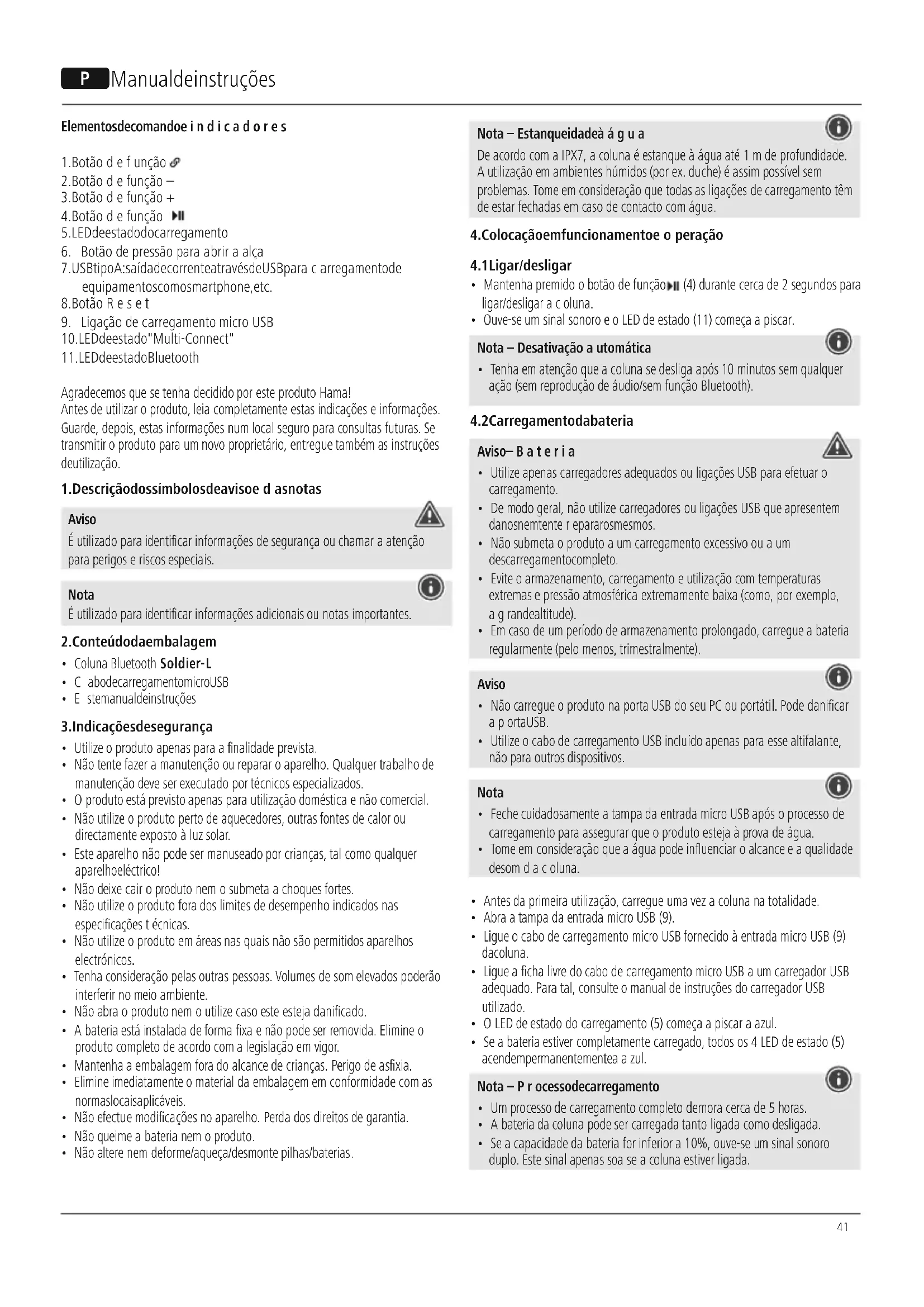

MANUAL DE UTILIZADOR Soldier-L HAMA

1.Botão d e f unção
2.Botão d e função —
3.Botão d e função +
4.Botão d e função ▶II
5.LEDdeestadodocarregamento
6. Botão de pressão para abrir a alça
7. USBtipoA: saídadecorrenteatravésdeUSBpara c arregamentode equipamentoscomosmartphone, etc.
8.Botão Reset
9. Ligação de carregamento micro USB
10.LEDdeestado"Multi-Connect"
11.LEDdeestadoBluetooth

Agradecemos que se tenha decidido por este produto Hama!

Antes de utilizar o produto, leia completamente estas indicações e informações. Guarde, depois, estas informações num local seguro para consultas futuras. Se transmitir o produto para um novo proprietário, entregue também as instruções deutilização.

1. Descrição dos símbolos deavisoe d as notas

Aviso

É utilizado para identificar informações de segurança ou chamar a atenção para perigos e riscos especiais.

Nota

É utilizado para identificar informações adicionais ou notas importantes.

2. Conteúdodaembalagem

• Coluna Bluetooth Soldier-L
• C abodecarregamentomicroUSB
- E stemanualdeinstruções

3. Indicações desegurança

• Utilize o produto apenas para a finalidade prevista.
• Não tente fazer a manutenção ou reparar o aparelho. Qualquer trabalho de manutenção deve ser executado por técnicos especializados.
• O produto está previsto apenas para utilização doméstica e não comercial.
• Não utilize o produto perto de aquecedores, outras fontes de calor ou directamente exposto à luz solar.
• Este aparelho não pode ser manuseado por crianças, tal como qualquer aparelhoeléctrico!
• Não deixe cair o produto nem o submeta a choques fortes.
• Não utilize o produto fora dos limites de desempenho indicados nas especificações técnicas.
• Não utilize o produto em áreas nas quais não são permitidos aparelhos electrónicos.
• Tenha consideração pelas outras pessoas. Volumes de som elevados poderão interferir no meio ambiente.
• Não abra o produto nem o utilize caso este esteja danificado.
• A bateria está instalada de forma fixa e não pode ser removida. Elimine o produto completo de acordo com a legislação em vigor.
• Mantenha a embalagem fora do alcance de crianças. Perigo de asfixia.
• Elimine imediatamente o material da embalagem em conformidade com as normaslocaisaplicáveis.
• Não efectue modificações no aparelho. Perda dos direitos de garantia.
• Não queime a bateria nem o produto.
• Não altere nem deforme/aqueça/desmonte pilhas/baterias.

Nota – Estanqueidade à g u a

De acordo com a IPX7, a coluna é estanque à água até 1 m de profundidade. A utilização em ambientes húmidos (por ex. duche) é assim possível sem problemas. Tome em consideração que todas as ligações de carregamento têm de estar fechadas em caso de contacto com água.

4. Colocaçãoemfuncionamento o peração

4.1Ligar/desligar

• Mantenha premido o botão de função ▶ (4) durante cerca de 2 segundos para ligar/desligar a coluna.
• Ouve-se um sinal sonoro e o LED de estado (11) começa a piscar.

Nota – Desativação a utomática

- Tenha em atenção que a coluna se desliga após 10 minutos sem qualquer ação (sem reprodução de áudio/sem função Bluetooth).

4.2 Carregamentodabateria

Aviso-Bateria

• Utilize apenas carregadores adequados ou ligações USB para efetuar o carregamento.
• De modo geral, não utilize carregadores ou ligações USB que apresentem danosnemtente e repararosmesmos.
• Não submeta o produto a um carregamento excessivo ou a um descarregamentocompleto.
• Evite o armazenamento, carregamento e utilização com temperaturas extremas e pressão atmosférica extremamente baixa (como, por exemplo, a g randealtitude).
• Em caso de um período de armazenamento prolongado, carregue a bateria regularmente (pelo menos, trimestralmente).

Aviso

• Não carregue o produto na porta USB do seu PC ou portátil. Pode danificar a portaUSB.
• Utilize o cabo de carregamento USB incluído apenas para esse altifalante, não para outros dispositivos.

Nota

• Feche cuidadosamente a tampa da entrada micro USB após o processo de carregamento para assegurar que o produto esteja à prova de água.

• Tome em consideração que a água pode influenciar o alcance e a qualidade desom d a coluna.

• Antes da primeira utilização, carregue uma vez a coluna na totalidade.

• Abra a tampa da entrada micro USB (9).
• Ligue o cabo de carregamento micro USB fornecido à entrada micro USB (9) dacoluna.
• Ligue a ficha livre do cabo de carregamento micro USB a um carregador USB adequado. Para tal, consulte o manual de instruções do carregador USB utilizado.
• O LED de estado do carregamento (5) começa a piscar a azul.
• Se a bateria estiver completamente carregado, todos os 4 LED de estado (5) acendempermanentementea a zul.

Nota – P r ocessodecarregamento

• Um processo de carregamento completo demora cerca de 5 horas.
• A bateria da coluna pode ser carregada tanto ligada como desligada.
• Se a capacidade da bateria for inferior a 10%, ouve-se um sinal sonoro duplo. Este sinal apenas soa se a coluna estiver ligada.

- A durabilidade da bateria varia de acordo com a utilização do dispositivo, as definições e as condições ambientais (as baterias têm uma vida útil limitada).

4.3 Primeiraligação Bluetooth (emparelhamento)

Nota

• Verifique se o seu dispositivo móvel (leitor de MP3, telemóvel, etc.) possui a função B bluetooth.
• Tenha em atenção que o alcance máximo do Bluetooth é de 10 metros, sem obstáculos como paredes, pessoas, etc.
• Certifique-se de que o seu dispositivo Bluetooth está ligado e que o Bluetoothestáativado.
• Certifique-se de que a coluna se encontra dentro da área de alcance do Bluetooth de 10 metros, no máximo.

• Ligue a coluna - conforme descrito no ponto 4.1Ligar/desligar

- O LED de estado começa a piscar (11). A coluna procura uma ligação.

- Abra o menu de definições Bluetooth no seu dispositivo e aguarde até que Hama Soldier-L seja apresentado na lista de dispositivos Bluetooth encontrados.

- Seleccione Hama Soldier-L e aguarde até que a coluna seja apresentada como ligada nas definições Bluetooth do seu dispositivo. Um sinal sonoro confirma que a ligação foi estabelecida com sucesso.

- O LED de estado Bluetooth (11) acende permanentemente.

Nota – Palavra-passeBluetooth

• Alguns dispositivos requerem a introdução de uma palavra-passe para estabelecer a ligação a outro dispositivo Bluetooth.
• Introduza a palavra-passe 0000 para estabelecer a ligação à coluna se tal lhe for solicitado pelo seu dispositivo.

4.4Ligação Bluetooth automática(apósemparelhamentojá efetuado)

• Certifique-se de que o seu dispositivo Bluetooth está ligado e que o Bluetooth estáativado.
• Certifique-se de que a coluna se encontra dentro da área de alcance do Bluetooth de 10 metros, no máximo.
  • Ligue a coluna - conforme descrito no ponto 4.1Ligar/desligar.
• Após a realização da ligação automática, o LED de estado (11) acende-se a azul. Um sinal sonoro confirma que a ligação foi estabelecida com sucesso.

Nota – Ligaçãoafetada

Após uma primeira ligação bem-sucedida entre a coluna e o dispositivo, a ligação é realizada automaticamente. Caso a ligação Bluetooth não seja estabelecida automaticamente, verifique os seguintes aspetos: Nas definições Bluetooth do dispositivo, verifique se Hama Soldier-L está ligado. Caso não esteja, repita os passos descritos em Primeira ligação Bluetooth. Verifique se o dispositivo e a coluna estão a uma distância inferior a 10 metros um do outro. Se não estiverem, reduza a distância entre os dispositivos. Verifique se existem obstáculos a afetar o alcance. Caso existam, coloque os dispositivos mais próximos um do outro.

4.5Reproduçãoáudio(atravésde Bluetooth)

Inicie e controle a reprodução de áudio de acordo com o dispositivo ligado. Em alternativa, a reprodução de áudio também pode ser controlada pela coluna (desde que suportado pelo dispositivo ligado).

• Prima o botão de função ▶II (4) para iniciar ou interromper a reprodução de áudio.
• Prima brevemente o botão de função + (3) para aumentar o volume.

• Prima brevemente o botão de função – (2) para reduzir o volume.

• Prima prolongadamente o botão de função + (3) para avançar para a faixa seguinte.

• Prima prolongadamente o botão de função – (2) para recuar para a faixa anterior.

4.6Funçãodealta-voz

Existe a possibilidade de utilizar a coluna como um sistema mãos-livres para o seu telemóvel. Para esta função, o telemóvel tem de estar ligado à coluna por Bluetooth.

• Prima uma vez o botão de função ▶II (4) para atender uma chamada recebida.
• Mantenha novamente premido o botão de função
  ▶II (4) para continuar a chamada.
• Durante a chamada, prima uma vez o botão de função▶II (4) para terminar a c chamada.

Nota - Qualidade d a c h a m a d a

Assegure-se de que se encontra, com o seu telemóvel, na proximidade da coluna durante a chamada, de modo a aumentar a qualidade da mesma.

5. EmparelhamentodeváriascolunasviaMulti-Connect

• Emparelhe via Bluetooth a quantidade de colunas da série Soldier (quer seja "S" ou "L") que desejar.
• Para emparelhar uma coluna ligada a outra coluna, proceda do seguinte modo:

Nota

A coluna que foi ligada em primeiro lugar é o "Master" do grupo. Todas as outras colunas que são adicionadas serão designadas como "Slave".

• Ligue a coluna que deseja adicionar. (Ver 4.1Ligar/desligar)
- Neste "Slave", prima uma vez o botão de função (1). Ouve-se um sinal acústico. A ligação ao Master é estabelecida.
- Em caso de ligação estabelecida com sucesso, o LED de estado Multi-Connect (10) do "Slave" acende permanentemente a laranja.
- O LED de estado Bluetooth (11) do "Master" acende permanentemente a azul.
- Para remover um "Slave" do grupo, prima brevemente o respetivo botão de função (1).
- Se, num "Slave", premir simultaneamente os botões de função – (2) e + (3), este torna-se no "Master" do grupo.

6.CarregamentodedispositivosatravésdaportaUSBtipoA

Aviso - Ligação de dispositivos

• Antes da ligação de um dispositivo, verifique se este pode ser alimentado de forma suficiente com a corrente de saída do Hama Soldier-L.
• Certifique-se de que o consumo de corrente total de todos os dispositivos ligadosnão e xcede1000mA.
• R espeiteasindicaçõesapresentadasnomanualdeinstruçõesdodispositivo.
• É importante que respeite as informações e indicações de segurança fornecidas nos mesmos relativamente à alimentação dos seus dispositivos.

Aviso

• Nunca ligue o cabo de alimentação do Power Pack à respetiva entrada e saída em simultâneo. A bateria pode ficar danificada.

• Durante o processo de carregamento do Power Pack, não ligue dispositivos. Pode danificar o Power Pack e os dispositivos ligados.

• Ligue o cabo USB do dispositivo a carregar (telemóvel, smartphone, etc.) à tomada de carregamento do USB tipo A (7) do Hama Soldier-L.

• Para iniciar o processo de carregamento, prima uma vez o botão de função ▶II (4).
• Termine o processo de carregamento desligando o cabo USB do seu dispositivo do Hama Soldier-L.

7. Manutenção e onservação

- limpe o produto apenas com um pano sem fiapos ligeiramente humedecido e não utilize produtos de limpeza agressivos.

8.Exclusão de garantia

A Hama GmbH & Co KG não assume qualquer responsabilidade ou garantia por danos provocados pela instalação, montagem ou manuseamento incorrectos do produto e não observação do das instruções de utilização e/ou das informações desegurança.

9. Contactose a poiotécnico

Em caso de dúvidas sobre o produto, contacte o serviço de assistência ao produto daHama.

Linha de apoio ao cliente: [phone] (alemão/inglês)

Para mais informações sobre os serviços de apoio ao cliente, visite: www.hama.com

10. Especificação estécnicas

Coluna Bluetooth Soldier-L
TecnologiaBluetoothBluetoothv5.0
Perfis suportados	A2DP V1.2, AVRCP V1.0, HFP V1.6
Frequência80Hz- 1 6 kHz
Alcance< 1 0 m
Potência musical máx.	20 W (2x 10 W)
Tensão decarregamento	IN:max.5V == 1.7 AOUT: m ax.5V= A
SistemadesomStereo
Impedância4Ω
DistorçãoTHD	≤4%
Dimensões	210 x 80 x 60 mm
Peso	625g
Ligações	USBA,Micro U S B
Bateria
Tipo	Lithium-Ion,7.4V, 3900mAh/28.86WhTyp.4000mAh/29.6Wh
Tempode carregamento	~ 5 h
Tempode funcionamento	ViaBluetooth:~ 1 6 h(consoante o volume e o conteúdo de áudio)

11. Declaração de conformidade

CE O(a) abaixo assinado(a) Hama GmbH & Co KG declara que o presentetipodeequipamentoderádio[00173188]estáem conformidadecoma Diretiva2014/53/UE.

O texto integral da declaração de conformidade está

disponívelnoseguinteendereçodeInternet:

www.hama.com->00173188->Downloads.

Banda(s) de frequências	2402 – 2480 MHz
Potência m áximatransmitida	8.37dBm
