Tipo de produto	Barra de som
Marca	Samsung
Modelo	HW-S56B / HW-S50B
Dimensões (L x A x P)	670,0 x 62,3 x 105,0 mm
Peso	2,4 kg
Alimentação	Adaptador CA/CC 19V, consumo em espera 0,5W
Potência de saída total	160 W (30W x 4 + 20W)
Conectividade	HDMI ARC, entrada óptica, USB (5V/0,5A), Bluetooth
Formatos de áudio suportados	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Funções de áudio	Modos sonoros (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Modo noturno, Reforço de voz, equalizador de 7 bandas
Bluetooth	Versão 5.0 com multi-conexão (2 dispositivos), alcance ~10 m
Componentes incluídos	Controle remoto, pilhas, cabo HDMI, adaptador de energia, cabo de alimentação, guia de instalação na parede

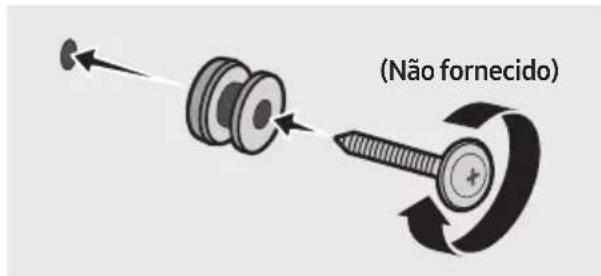

Instalação na parede	Suporte de parede incluído, parafusos não fornecidos (M5, comprimento ≥35 mm)
Compatibilidade com TV	Função Q-Symphony com TV Samsung, HDMI ARC, Bluetooth
Manutenção	Limpar com um pano macio e seco, evitar líquidos e aerossóis
Temperatura de operação	+5°C a +35°C
Umidade de operação	10% a 75%
Segurança	Proteção contra sobretensões, desligamento automático após 20 min sem sinal, classe II
Capacidade de reparo	Peças de reposição disponíveis através do serviço Samsung, reinicialização de fábrica possível

Perguntas frequentes - HWS56B SAMSUNG

A barra de som não liga. O que fazer?

Verifique se o cabo de alimentação está bem conectado à tomada e ao adaptador. Certifique-se de que o adaptador CA/CC está corretamente conectado à barra de som. Se o problema persistir, tente outra tomada elétrica.

Como conectar a barra de som à minha TV via HDMI ARC?

Use um cabo HDMI para conectar a porta HDMI (ARC) da barra de som à porta HDMI IN (ARC) da TV. Ligue os dois dispositivos e selecione a fonte 'TV ARC' na barra de som. Certifique-se de que o HDMI-CEC está ativado nas configurações da TV.

O som da barra de som é interrompido intermitentemente no Bluetooth. Por quê?

Isso pode ser devido a uma distância muito grande entre os dispositivos ou a interferências. Aproxime o dispositivo Bluetooth a menos de 10 m da barra de som. Evite obstáculos como paredes grossas e dispositivos que emitem ondas (micro-ondas, roteadores Wi-Fi). Verifique também se a bateria do dispositivo está suficientemente carregada.

O controle remoto não funciona. Como reparar?

Aponte o controle remoto diretamente para a barra de som a uma distância máxima de 7 m. Substitua as pilhas por novas (tipo AAA). Se o problema persistir, verifique se nenhum objeto está obstruindo o sensor infravermelho na barra de som.

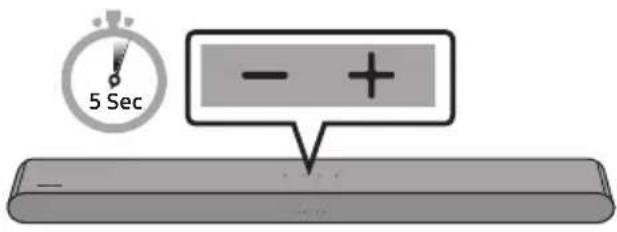

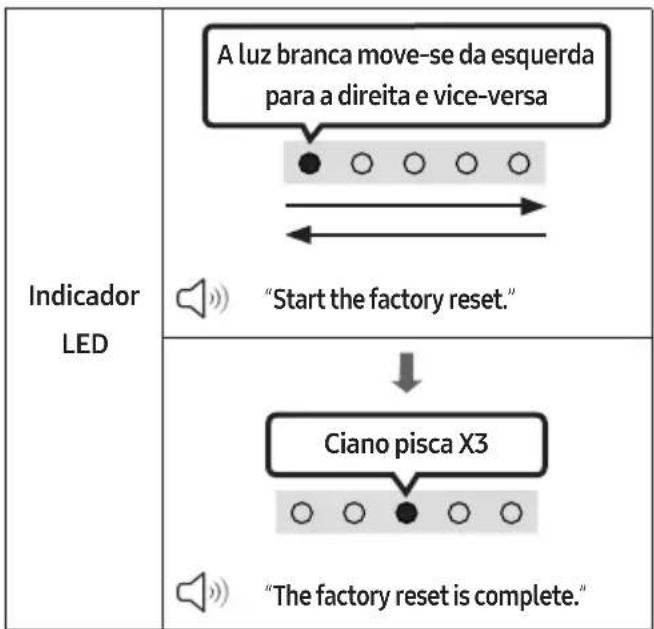

Como redefinir a barra de som para as configurações de fábrica?

Ligue a barra de som. Mantenha pressionadas simultaneamente as teclas Volume + e Volume - no dispositivo por pelo menos 5 segundos. O LED piscará e o dispositivo reiniciará. Todas as configurações serão apagadas.

Posso conectar dois dispositivos Bluetooth ao mesmo tempo?

Sim, a barra de som suporta multi-conexão Bluetooth. Você pode conectar até 2 dispositivos simultaneamente. Para ativar esta função, certifique-se de que o modo multi-conexão está ativado (padrão). Pressione e segure a tecla PAIR no controle remoto por 5 segundos com a barra desligada para alternar.

Como atualizar o software da barra de som?

Baixe a versão mais recente do firmware no site Samsung (samsung.com) e coloque o arquivo em um pendrive formatado em FAT32. Conecte o pendrive na porta USB da barra de som através de um adaptador Micro-USB. Ligue a barra e selecione a fonte USB. A atualização inicia automaticamente. Não desligue o dispositivo durante o processo.

A barra de som não produz som com a TV. O que verificar?

Verifique se a barra de som está selecionada como saída de áudio nas configurações da TV (menu Som > Saída de som). Certifique-se de que o cabo (HDMI ou óptico) está bem conectado. Se usar HDMI, confirme que as portas estão marcadas como ARC. Aumente o volume da barra e desative o modo mudo.

Como ajustar os graves e agudos?

Use a tecla TONE CONTROL no controle remoto para acessar as configurações. Use as teclas Para Cima/Para Baixo para alternar entre 'Treble' (agudos) e 'Bass' (graves), em seguida ajuste o nível de -6 a +6. Esta função está disponível em todos os modos de áudio, exceto 'Standard'.

Quais são os modos sonoros disponíveis e para que servem?

Os modos sonoros são: DTS Virtual:X (som 3D imersivo), Standard (som original), Music (som natural para música), Game (som estereoscópico para jogos), Adaptive Sound (analisa o conteúdo e otimiza o som automaticamente). Selecione-os com a tecla SOUND MODE do controle remoto.

MANUAL DE UTILIZADOR HWS56B SAMSUNG

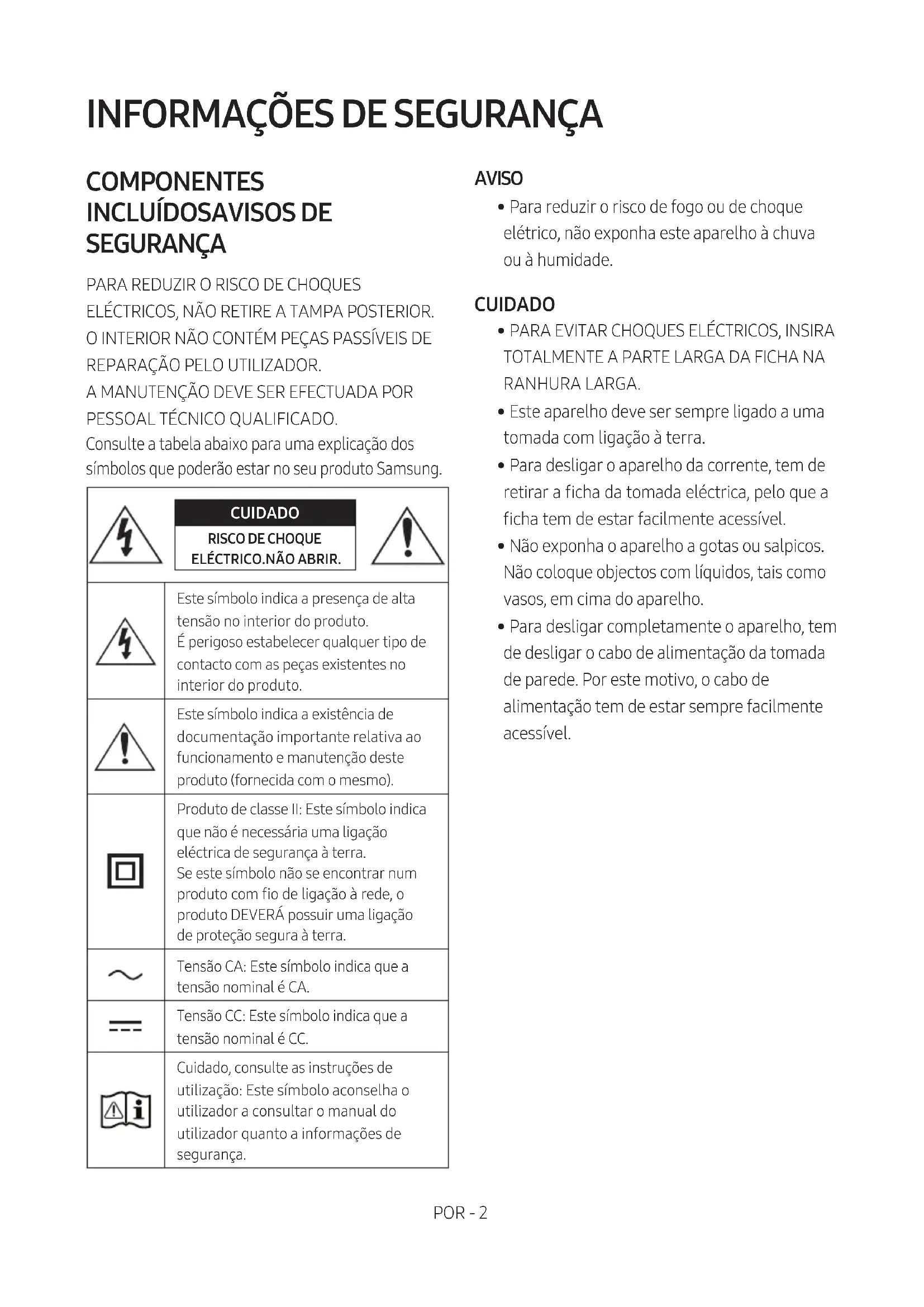

PARA REDUZIR O RISCO DE CHOQUES ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO. Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	CUIDADO
	RISCO DE CHOQUEELÉCTRICO.NÃO ABRIR.
	Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificar os componentes 6

02 Descrição geral do produto 7

Painel Frontal/Painel Superior do Soundbar 7

Painel inferior do Soundbar 8

03 Utilizar o controlo remoto 9

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9

Como utilizar o controlo remoto ____ 9

Utilizar os botões escondidos (botões com mais de uma função) ____ 14

Especificações de saída para diferentes modos de efeitos sonoros ____ 14

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 15

04 Ligar o Soundbar 16

Ligar à corrente elétrica 16

Ligar o Kit de altifalantes traseiros sem fios Samsung e o Subwoofer ao Soundbar 16

05 Usar uma ligação com fios ao televisor 17

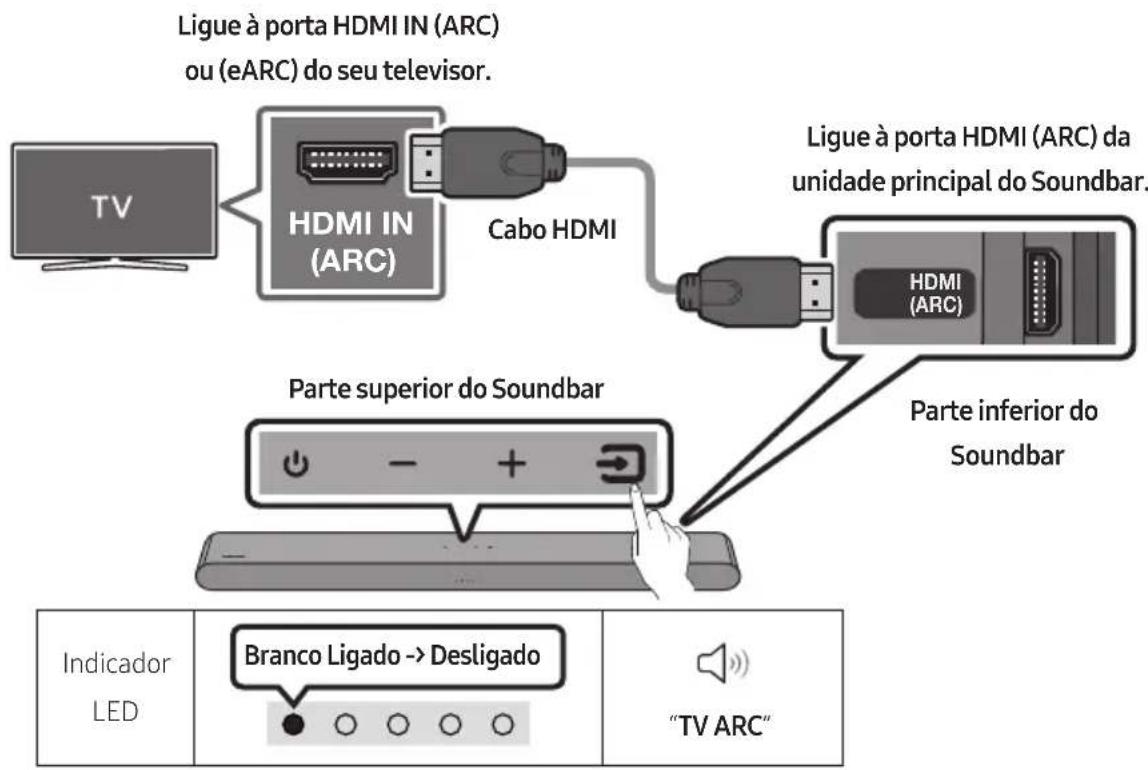

Método 1. Ligar com um cabo HDMI ____ 17

Método 2. Ligar com cabo ótico ____ 19

06 Usar uma ligação sem fios ao televisor 21

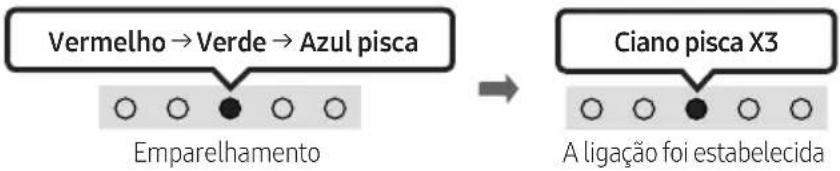

Ligar através de Bluetooth 21

07 Ligar a um dispositivo externo 23

Ligar com cabo ótico ____ 23

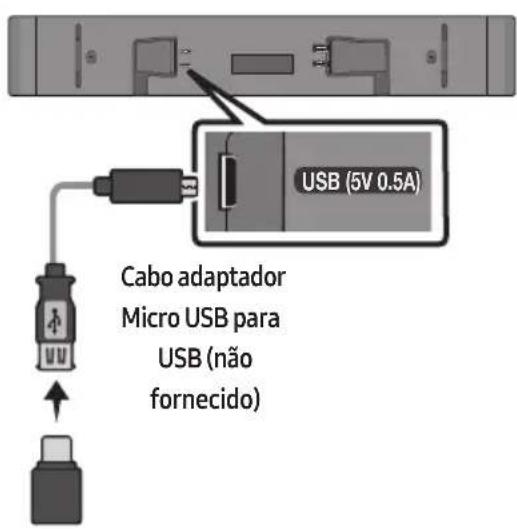

08 Ligar um dispositivo de armazenamento USB 24

09 Ligar a um dispositivo móvel 26

Ligar através de Bluetooth 26

Utilizar o Tap Sound ____ 31

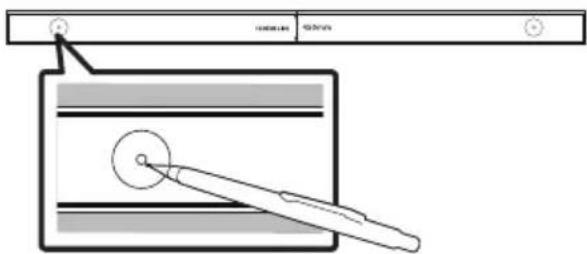

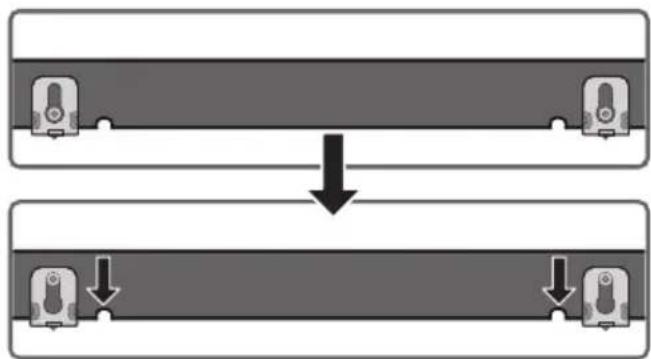

10 Instalar o suporte de parede 32

Precauções para a instalação ____ 32

Componentes do suporte de parede ____ 32

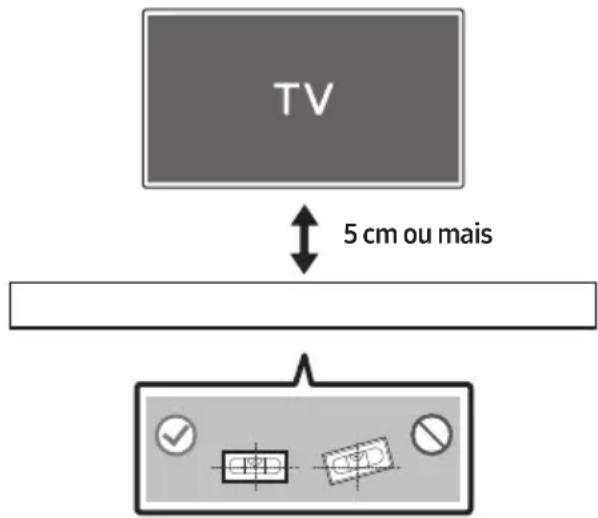

11 Instalar o Soundbar em frente ao televisor 34

12 Atualização do software 35

Reposição 36

13 Resolução de problemas 37

14 Licenças 38

15 Aviso de Licença de Open Source 39

16 Nota Importante sobre o Serviço 39

17 Especificações e Guia 40

Especificações ____ 40

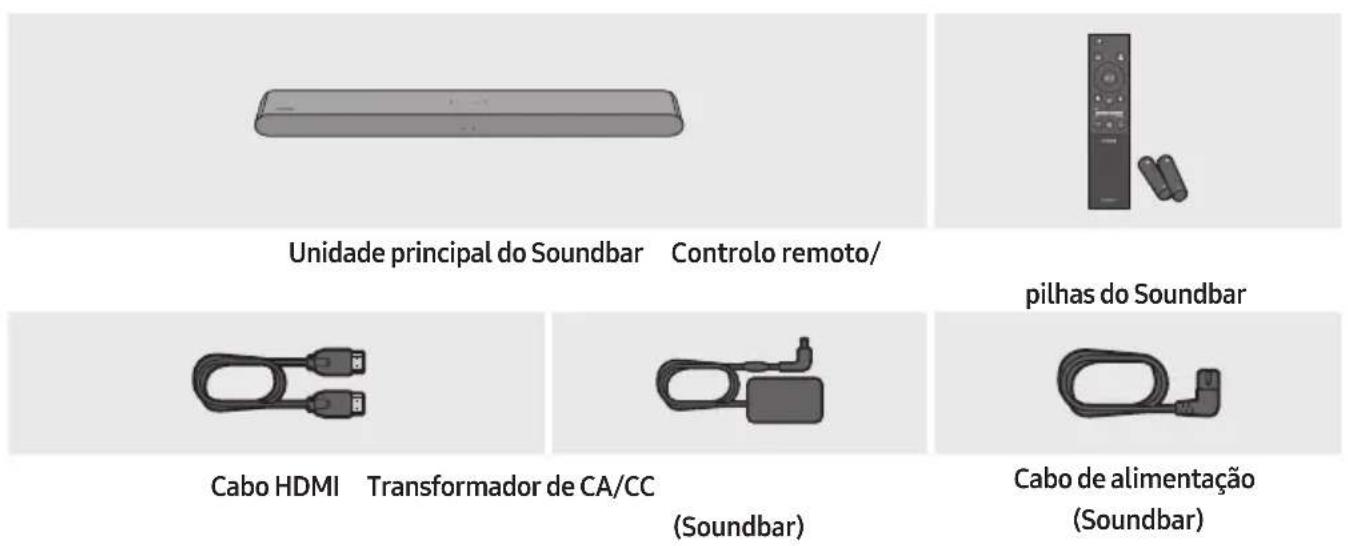

01 VERIFICAR OS COMPONENTES

Unidade principal do Soundbar Controlo remoto/ pilhas do Soundbar Cabo HDMI Transformador de CA/CC (Soundbar) Cabo de alimentação (Soundbar)

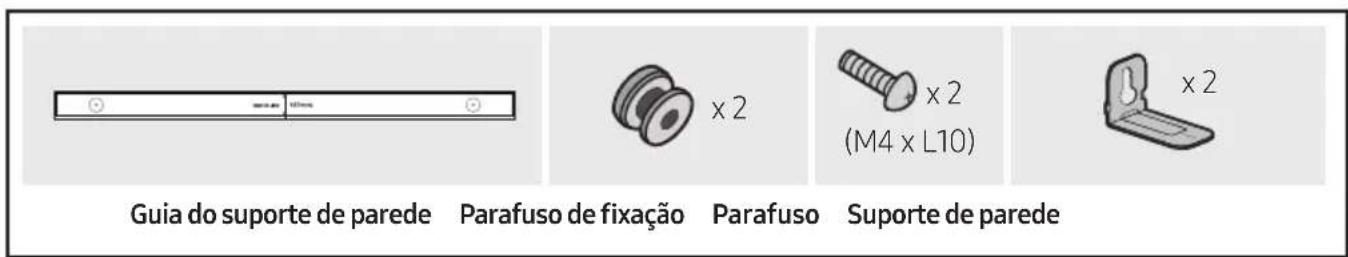

Guia do suporte de parede Parafuso de fixação Parafuso Suporte de parede

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência técnica ou com o Atendimento ao cliente da Samsung.
• Para mais informações sobre o suporte de parede, consulte a página 32.
• A conceção e as especificações estão sujeitas a alteração sem aviso prévio.
• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.

02 DESCRIÇÃO GERAL DO PRODUTO

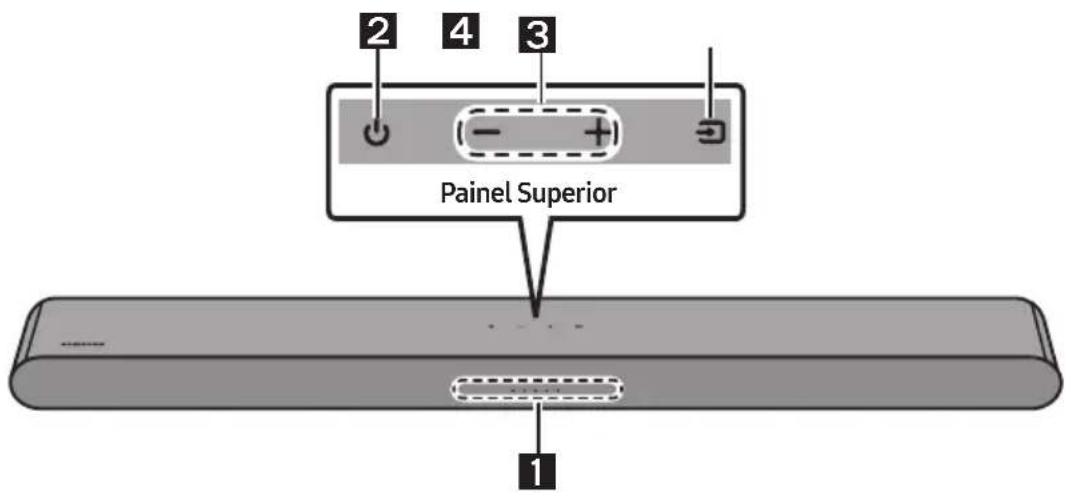

Painel Frontal/Painel Superior do Soundbar

2 4 3 Painel Superior 1

1	Indicador LED	O indicador LED pisca, fica aceso ou muda de cor dependendo do modo ou estado atual do Soundbar. A cor do indicador LED e o número de luzes indicam o modo ativo como descrito abaixo.
		LED branco	LED branco	LED Multicores	LED branco	LED branco
		O LED Multicores muda para Branco, Ciano, Verde, Vermelho, Amarelo, Laranja, Roxo e Azul, dependendo do modo ou estado.
2	Ligar/ Desligar	Permite ligar e desligar o Soundbar.
3	Volume	Ajusta o volume.
4	Origem	Prima o botão (Origem) para alterar o modo. Sempre que alterar o modo, o LED ilumina-se de branco e, em seguida, desliga-se.

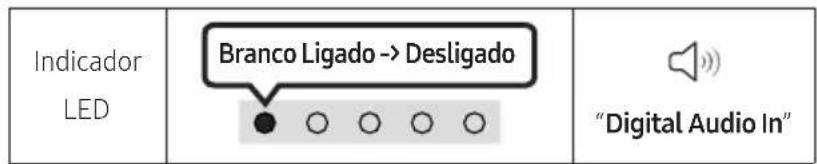

		Indicador LED	Branco Ligado -> Desligado	Branco Ligado -> Desligado	Branco Ligado -> Desligado
			“Digital Audio In” ou “TV ARC”	“Bluetooth” “USB”

• Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.
• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.
• Se ouvir sons provenientes do televisor e do Soundbar, vá ao menu Definições para o áudio do televisor e mude o altifalante do televisor para Altifalante Exter..

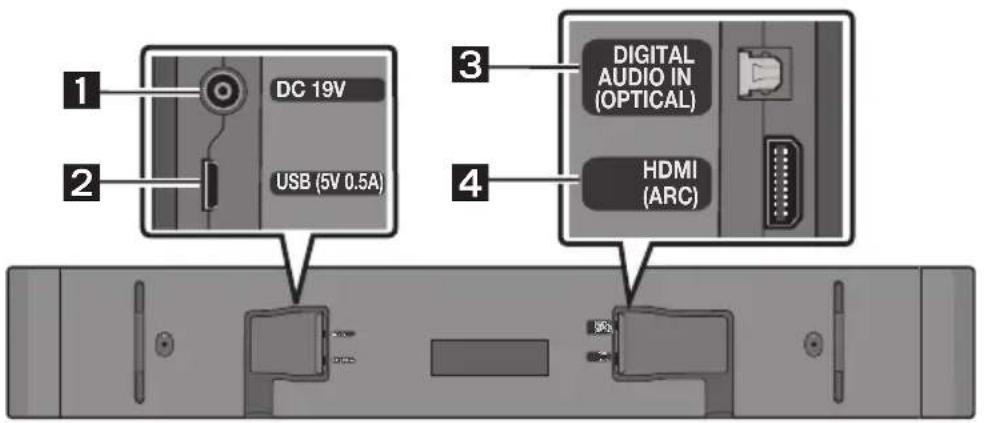

Painel inferior do Soundbar

1 DC 19V USB (5V 0.5A) 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

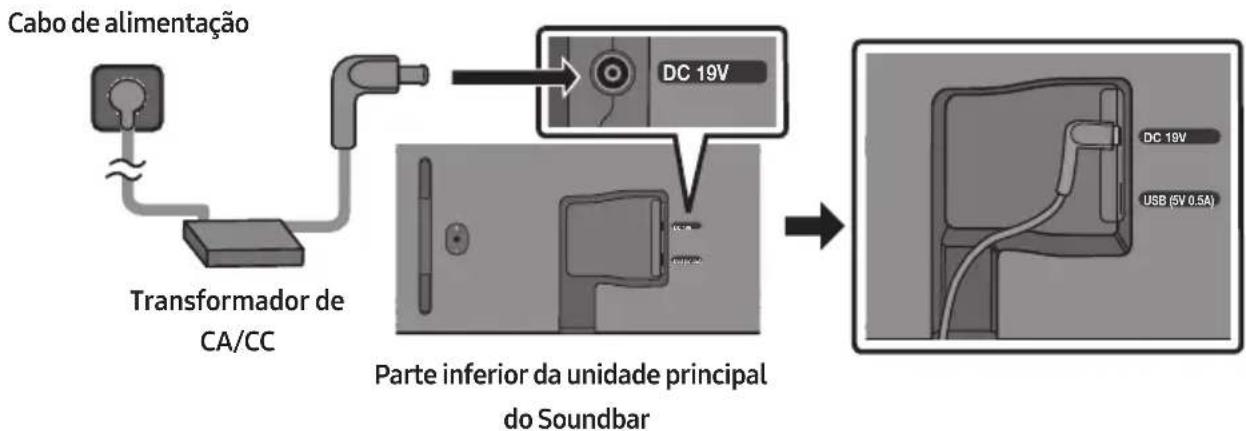

1	DC 19V (Entrada da fonte de alimentação)Ligue o transformador de CA/CC.
2	USB (5V 0.5A)Permite ligar a um dispositivo USB para que possa reproduzir ficheiros de música contidos no dispositivo USB através do Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Ligue a uma saída digital (ótica) de um dispositivo externo.
4	HDMI (ARC)Permite ligar a uma tomada fêmea HDMI (ARC) num televisor.

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAR O CONTROLO REMOTO

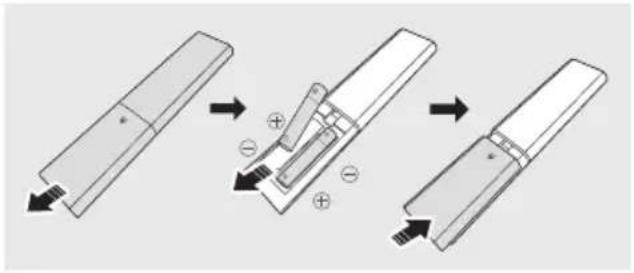

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.

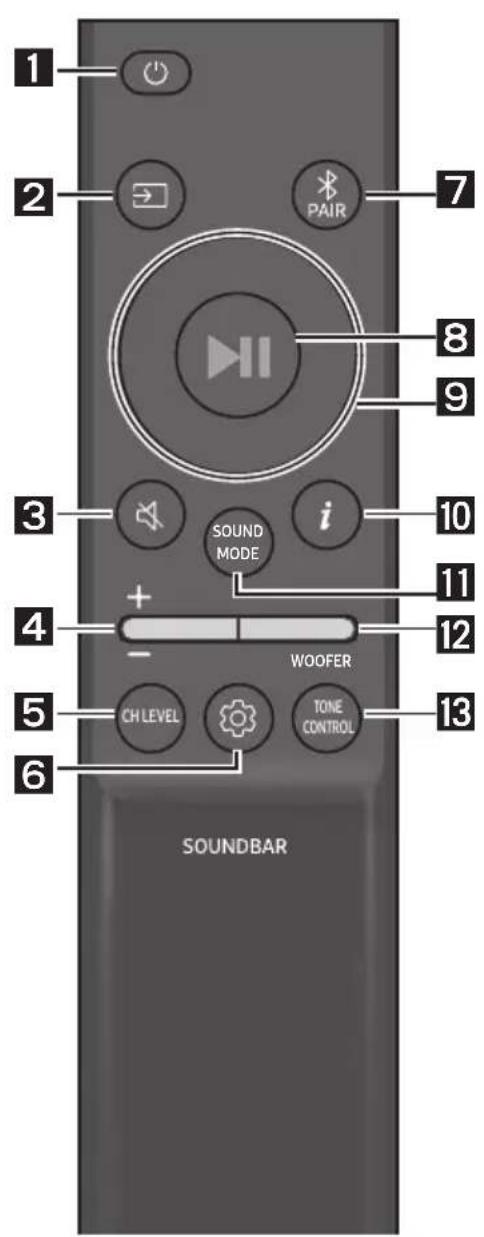

Como utilizar o controlo remoto

1 2 PAIR 7 8 9 3 i 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

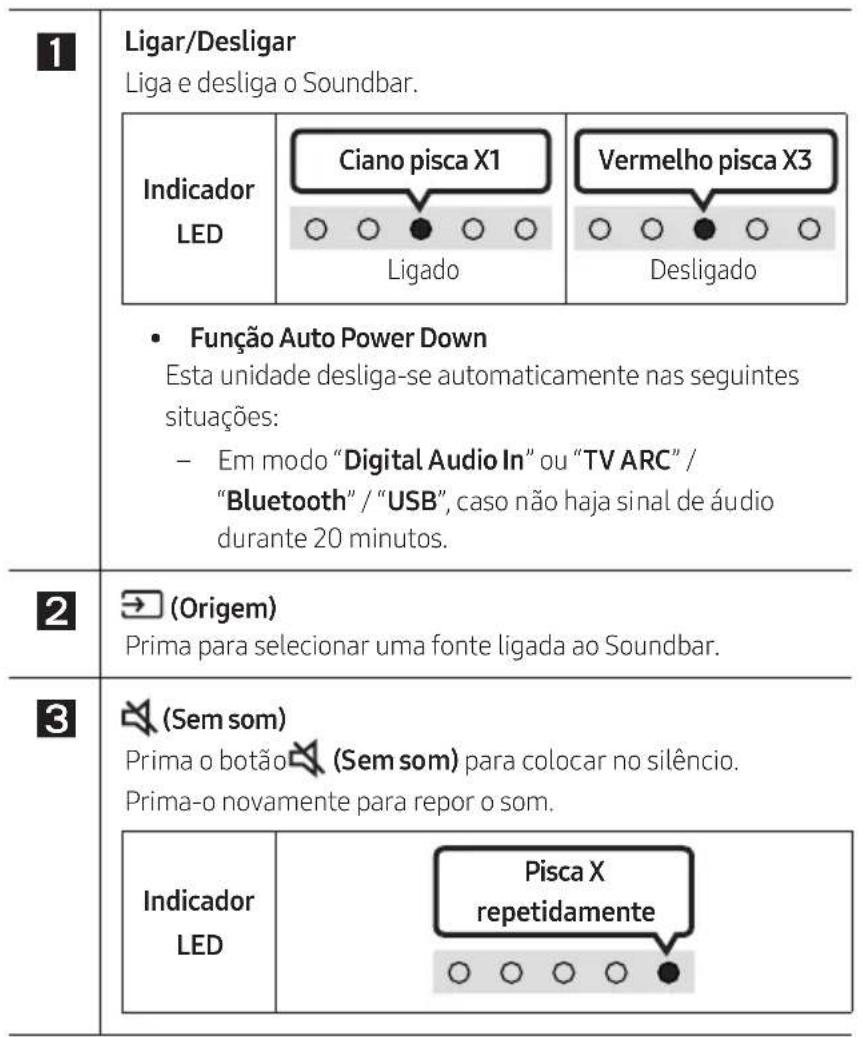

1 Ligar/Desligar Liga e desliga o Soundbar. Indicador LED Ciano pisca X1 Ligado Vermelho pisca X3 Desligado • Função Auto Power Down Esta unidade desliga-se automaticamente nas seguintes situações: - Em modo "Digital Audio In" ou "TV ARC" / "Bluetooth" / "USB", caso não haja sinal de áudio durante 20 minutos. 2 → (Origem) Prima para selecionar uma fonte ligada ao Soundbar. 3 (Sem som) Prima o botão (Sem som) para colocar no silêncio. Prima-o novamente para repor o som. Indicador LED Pisca X repetidamente ○ ○ ○ ○ ●

Volume

Prima o botão para cima ou para baixo para ajustar o volume.

Indicador LED

Aumentar Volume

Diminuir Volume

CH LEVEL

Ao premir o botão, pode ajustar o volume de cada altifalante.

- Se os Altifalantes traseiros (vendidos em separado) forem ligados, a definição "Rear Level" é suportada. Pode ajustar o volume do "Rear Level" entre -6 e +6 com os botões Cima/Baixo.

(Controlo de som)

Ao premir o botão, pode definir a função de áudio. Pode ajustar o item desejado ao usar os botões Cima/Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca.

• Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione "Sync" no Controlo de som e defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. (Não disponível nos modos "USB" ou "Bluetooth".)
• "Sync" só é suportado em algumas funções.
• "Night mode" e "Voice enhancement" não são suportados no modo de som "DTS Virtual:X".
• O "Night mode" está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.
• "Voice enhancement" torna mais fácil ouvir diálogos nos filmes e na TV.

	Equilíbrio de 7 bandas
	Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma definição entre -6 e +6 com os botões Cima/Baixo. (Certifique-se de que o modo de som está definido como "Standard".)
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

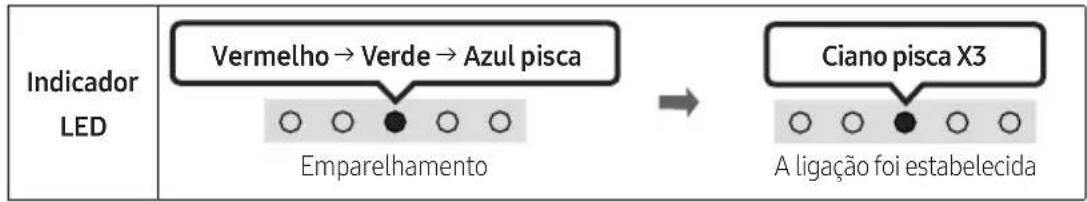

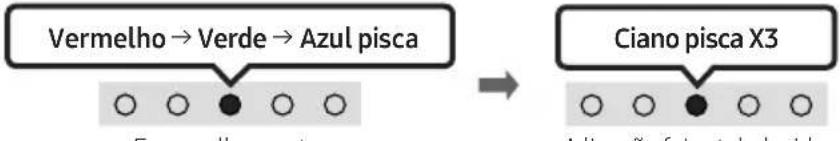

7	Bluetooth PAIRMude o Soundbar para modo de emparelhamento por Bluetooth.Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
8	I (Reproduzir / Pausa)Pode também reproduzir ou pausar música ao premir botão no modo "USB".
9	ma/Baixo/Esquerda/DireitaPrima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir as funções.RepetirPara utilizar a função Repetir no modo "USB", prima o botão Cima.Saltar MúsicaPrima o botão Direita para selecionar o próximo ficheiro de música. Prima o botão Esquerda para selecionar o ficheiro de música anterior.ID SETMantenha premido o botão Cima durante 5 segundos até ID SET estar concluído (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).
10	i (Informações)Quando premido, são apresentadas as informações de cada modo. (Consulte a página 7.)

11

SOUND MODE

Ao premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca. (O modo de som pode ser diferente consoante o modelo da TV.)

Som 3D imersivo de qualquer conteúdo.

- Standard

Oferece um som mais natural e envolvente para conteúdos de música.

- Game

Oferece som estereoscópico para mergulhar na ação durante os videojogos.

- Adaptive Sound

Analisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.

• Ligar/desligar Bluetooth Power

Esta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição.

- Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.

• Ligar/desligar DRC (Dynamic Range Control)

Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital. Mantenha o botão SOUND MODE premido durante mais de 5 segundos enquanto o Soundbar está desligado para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)

Botão SOUND MODE	Indicador LED
	Ligado (Predefinição)	Desligado
Ligar/desligar DRC	Alternar Ligado → Desligado

12
NIVELAÇÃO de WOOFER (GRAVES)

SOLDING MODEL PROXEDER + - CH LEVEL TICK GARL

POCKET SOUND MODE CA LEVEL

Quando o subwoofer estiver ligado, prima o botão para cima ou para baixo para ajustar o nível do woofer para -12 ou entre -6 e +6. Quando o subwoofer estiver desligado, prima o botão para cima ou para baixo para ajustar o nível de graves entre -6 e +6. Para definir o nível de volume do woofer (graves) para 0 (predefinição), prima o botão. (Se o Soundbar estiver ligado a um subwoofer sem fios (vendido em separado)).

13

TONE CONTROL

Ao premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar os botões Cima/Baixo. (Esta funcionalidade está disponível em todos os modos de som, exceto no modo "Standard".)

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Ligar/desligar o telecomando da TV	Página 15
Esquerda	Ligar/desligar ligação automática da TV	Página 22
Cima ID SET Página 11
(D66H) (Controlo de Som)	Equilíbrio de 7 bandas Página 11
SOUND MODE	Ligar/desligar DRC Página 12
	Ligar/desligar Bluetooth Power Página 12	12
*PAIR	Ligar/desligar ligação múltipla Bluetooth Página 29

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada		Potência
		Apenas com Soundbar	Apenas com o subwoofer	Com subwoofer e kit de colunas traseiras sem fios
DTS Virtual:X	2.0 canais 3.0	canais 3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Standard	2.0 canais 2.0	canais 2.1 canais	2.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Music	2.0 canais 3.0	canais 3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Game	2.0 canais 3.0	canais 3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais
Adaptive Sound	2.0 canais 3.0	canais 3.1 canais	5.1 canais
	5.1 canais	3.0 canais	3.1 canais	5.1 canais

• O kit de colunas traseiras sem fios da Samsung e o subwoofer podem ser comprados em separado. Para comprar o kit ou o subwoofer, contacte o fornecedor onde comprou o Soundbar.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.
• Defina o altifalante do televisor para Altifalante Exter.. para utilizar esta função.
• Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Ligar/desligar o telecomando da TV

1. Desligue o Soundbar.
2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "Off-TV Remote" (modo predefinido), "Samsung-TV Remote", "All-TV Remote".

Botão do controlo remoto	Indicador LED Estado
	"Off-TV Remote"(Modo predefinido)	Desative o controlo remoto do televisor.
	"Samsung-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor Samsung.
	"All-TV Remote"	Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

Ligar à corrente elétrica

Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte ordem:

- Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)

1. Primeiro, ligue o cabo de alimentação ao transformador de CA/CC. Ligue o transformador de CA/CC (com o cabo de alimentação) ao Soundbar.

2. Ligue o cabo de alimentação à tomada de parede.

NOTAS

- Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

- Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma a que este fique suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar uma avaria no mesmo.

Ligar o Kit de altifalantes traseiros sem fios Samsung e o Subwoofer ao Soundbar

Expanda para som surround sem fios verdadeiro ao ligar o Kit de altifalantes traseiros sem fios Samsung (SWA-9100S, vendido em separado) e o Subwoofer sem fios (SWA-W510, vendido em separado) ao Soundbar).

Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios e do Subwoofer sem fios Samsung.

05 USAR UMA LIGAÇÃO COM FIOS AO TELEVISOR

Método 1. Ligar com um cabo HDMI

CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre o televisor e o Soundbar, certifique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.
• Recomendamos a utilização de um High-Speed HDMI Cable with Ethernet.

Ligação do televisor que suporta o HDMI ARC (Canal de retorno de áudio)

Ligue à porta HDMI IN (ARC) ou (eARC) do seu televisor. TV HDMI IN (ARC) Cabo HDMI Ligue à porta HDMI (ARC) da unidade principal do Soundbar. HDMI (ARC) Parte superior do Soundbar Parte inferior do Soundbar Indicador LED Branco Ligado -> Desligado "TV ARC"

1. Com o Soundbar e o televisor desligados, ligue o cabo HDMI conforme indicado na figura.
2. Ligue o Soundbar e o televisor.
3. O som do televisor é emitido a partir do Soundbar.

- Quando o som da TV não for reproduzido, prima o painel superior do Soundbar ou o botão

(Origem) no telecomando para seleccionar o modo "Digital Audio In".

• Quando o som não for emitido, verifique novamente a ligação do cabo HDMI.
• Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar.

NOTAS

• Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC.
• Se o áudio numa emissão estiver codificado como Dolby Digital e o “Formato de Áudio de Saída Digital” do televisor estiver definido como PCM, recomendamos que altere a definição para Dolby Digital. Se a configuração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

Método 2. Ligar com cabo ótico

Lista de verificação pré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o televisor.
3. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "Digital Audio In".
4. O som do televisor é emitido a partir do Soundbar.

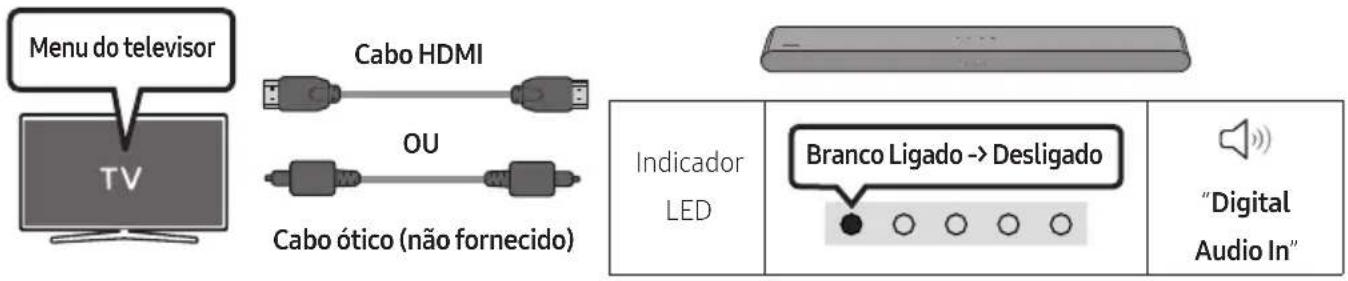

Utilizar a função Q-Symphony

Para a Q-Symphony, o Soundbar sincroniza com o televisor Samsung para a saída de som através de dois dispositivos para um ótimo efeito surround. Quando o Soundbar está ligado, o menu,

"TV+Soundbar" aparece por baixo do menu Saída de Som da TV. Seleccione o menu correspondente.

Menu do televisor TV Cabo HDMI OU Cabo ótico (não fornecido) Indicador LED Branco Ligado -> Desligado "Digital Audio In"

- Exemplo do menu do televisor: TV + [AV] Soundbar Nome de série (HDMI)

NOTAS

• Pode funcionar conforme o codec suportado pelo televisor.
• Esta função é suportada apenas quando o cabo HDMI ou o cabo ótico (não fornecido) está ligado.
• A mensagem apresentada poderá ser diferente, consoante o modelo da TV.
• Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.

06 USAR UMA LIGAÇÃO SEM FIOS AO TELEVISOR

Ligar através de Bluetooth

Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.
• Pode ser ligado um televisor Samsung que suporte Bluetooth. Verifique as especificações do seu televisor.

1. Prima o botão ✦ PAIR no telecomando do Soundbar ou prima ➞ (Origem) no painel superior do Soundbar para entrar em modo "Bluetooth".

Botão Emparelhamento por Bluetooth	Indicador LED
OUQuando em modo “Bluetooth”	Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, comoVermelho→Verde→Azul.
		“Ready to connect via Bluetooth.”

(por exemplo, Página Principal (☐) → Menu → Definições (☒) → Todas as Definições (☒) → Som → Saída de Som → Lista de Altifalantes Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. Seleccione "[AV] Soundbar S5B-Series" a partir da lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "A emparelhar" ou "Emparelhado" na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

1. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

- Se existir um registo de ligação entre o Soundbar e o Televisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para "Bluetooth".

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Soundbar S5B-Series) na lista de colunas do televisor Samsung, remova-o.
• Depois, repita os passos 1 a 3.

Desligar o Soundbar do televisor Samsung

Prima o botão (Origem) no painel superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".

- Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)

Ligar/desligar ligação automática da TV

Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado “Bluetooth Ready”. (Alterne entre Ligar → Desligar)

Botão esquerdo Indicador LED
	Ligado (Predefinição)	Desligado
Bluetooth Ready Alternar Ligado → Desligado

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 20 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

07 LIGAR A UM DISPOSITIVO EXTERNO

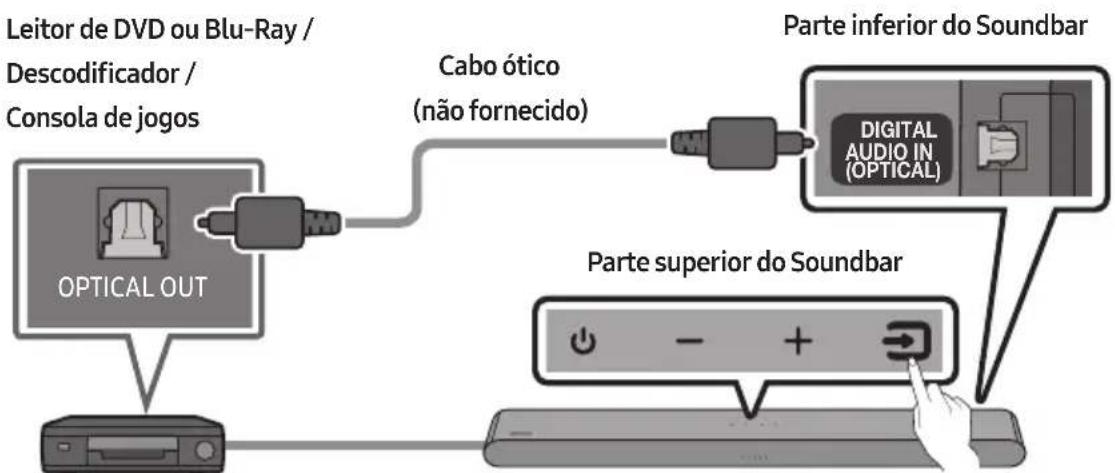

Ligar com cabo ótico

Indicador LED Branco Ligado -> Desligado "Digital Audio In"

1. Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta da saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido), como ilustrado na figura.
2. Ligue o Soundbar e o dispositivo externo.
3. Seleccione o modo "Digital Audio In" premindo o botão (Origem) no painel superior ou no controlo remoto.
4. O som do dispositivo externo é emitido a partir do Soundbar.

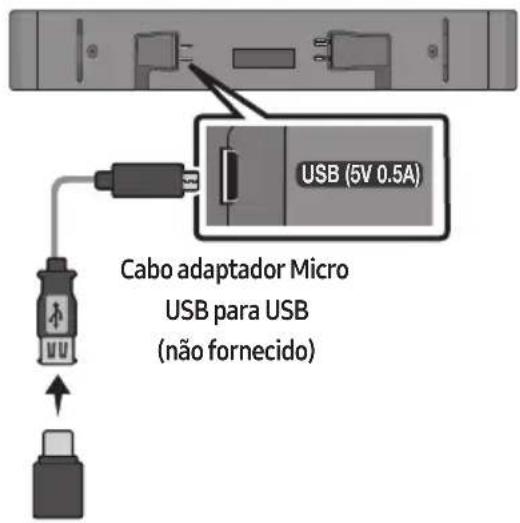

08 LIGAR UM DISPOSITIVO DE ARMAZENAMENTO USB

Pode reproduzir ficheiros de música contidos em dispositivos de armazenamento através do Soundbar.

USB (5V 0.5A) Cabo adaptador Micro USB para USB (não fornecido)

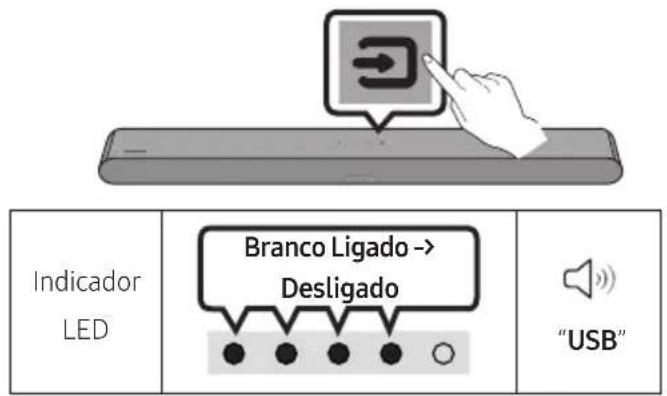

Indicador LED Branco Ligado -> Desligado "USB"

1. Ligue o Soundbar com a pen USB através do cabo adaptador USB indicado acima.

- O cabo adaptador Micro USB para USB é vendido em separado. Para adquirir, entre em contacto com o Centro de Assistência Samsung ou o Atendimento ao Cliente da Samsung.

1. Prima o botão ➞ (Origem) no painel superior ou no telecomando e, em seguida, selecione o modo "USB".

2. Reproduza ficheiros de música contidos no dispositivo de armazenamento através do Soundbar.

- O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado após mais de 20 minutos.

Lista de compatibilidade

Extensão Codec Frequência de		amostragem	Velocidade de transmissão
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
*.wma Wave_Format_MSAudio1	16 kHz ~ 48 kHz 56 ~ 128 kbps
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 ~ 128 kbps
*.aac	AAC	16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 kHz ~ 96 kHz	128 ~ 192 kbps5,1 Canais 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps5,1 Canais 160 kbps
*.wav	-	16 kHz ~ 48 kHz	até 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados no dispositivo USB.
• O Soundbar suporta apenas dispositivos USB com sistemas de ficheiros FAT16 (\~2 GB), FAT32 (\~2 TB) ou NTFS (\~2 TB).

09 LIGAR A UM DISPOSITIVO MÓVEL

Ligar através de Bluetooth

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

Dispositivo móvel

A ligação inicial

• Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.
• Prima o botão ✦ PAIR no telecomando do Soundbar ou prima ➞ (Origem) no painel superior do Soundbar para entrar em modo "Bluetooth".

Botão Emparelhamento por Bluetooth	Indicador LED
OUQuando em modo “Bluetooth”	Empareinamento A lugaçao toi estabelecidaAté o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul.
		“Ready to connect via Bluetooth.”

1. No seu dispositivo, selecione "[AV] Samsung Soundbar S5B-Series" na lista que aparece.
2. Reproduza os ficheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.

Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, "[AV] Samsung Soundbar S5B-Series") na lista de colunas do dispositivo móvel, remova-o.
• Repita os passos 1 e 2.

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• O Soundbar desliga-se automaticamente após 20 minutos quando está no modo Bluetooth Pronto.
• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

– se existir um campo elétrico forte em redor do Soundbar.
- Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
- Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.
• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).
• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos livres).
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:

• Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar.

• Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.

• Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.

• Obstáculos como portas e paredes poderão ainda influenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Ligar/desligar Bluetooth Power

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos enquanto o Soundbar estiver ligado.
2. O indicador LED multicores no Soundbar pisca a "Ciano".

Botão SOUND MODE	Indicador LED
	Ligado (Predefinição)	Desligado
Ligar/desligarBluetooth Power	Alternar Ligado → Desligado

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.
• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho" três vezes.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Origem) no painel superior ou no controlo remoto para selecionar qualquer modo além de "Bluetooth".

- Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)

Ligação Bluetooth Múltipla

O Soundbar pode ser ligado a 2 dispositivos Bluetooth ao mesmo tempo.

Ligar/desligar ligação automática da TV

1. Mantenha o botão ✘ PAIR premido no telecomando durante mais de 5 segundos enquanto o Soundbar estiver desligado.
2. O indicador LED multicores no Soundbar pisca a "Ciano".

Botão Emparelhamento por Bluetooth	Indicador LED
Em modo de espera

1. Ligue o Soundbar a até dois dispositivos Bluetooth. (Consulte a página 26)
2. Reproduza música num dos dispositivos Bluetooth ligados quando estiverem dois dispositivos ligados.
3. Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a música começará a ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
4. Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do dispositivo que reproduz a música pode sofrer um atraso.

Multiimparelhamento Bluetooth

Como emparelhar vários dispositivos ao Soundbar

1. Ligue o Soundbar.
2. Apenas no modo "Bluetooth", mantenha premido o botão (Origem) na parte superior do Soundbar durante mais de 5 segundos para este passar para o modo "Bluetooth Pairing" e, em seguida, no lado do dispositivo Bluetooth, ligue o Bluetooth e selecione o Soundbar a partir da lista de dispositivos disponíveis e o Soundbar irá ligar-se automaticamente ao dispositivo Bluetooth.
3. Pode ser emparelhado um 2º dispositivo Bluetooth e ligado ao Soundbar usando o mesmo método. Se tentar ligar um 3º dispositivo, um dispositivo ligado que não esteja a reproduzir áudio irá perder a sua ligação Bluetooth, mas continuará emparelhado ao Soundbar.
4. Com o mesmo método, pode emparelhar até 8 dispositivos Bluetooth, mas apenas os 2 últimos ficarão simultaneamente ligados ao Soundbar.

NOTAS

• Ligue o Soundbar a até dois dispositivos Bluetooth.
• Reproduza música num dos dispositivos Bluetooth ligados quando estiverem dois dispositivos ligados.
• Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a música começará a ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
• Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do dispositivo que reproduz a música pode sofrer um atraso.
• O dispositivo pode ser ligado por notificação ou alarme em alguns dispositivos.
• Alguns dispositivos não suportam várias ligações Bluetooth.
• O modo "Bluetooth Pairing" para quando nenhum dispositivo é emparelhado durante 3 minutos.
• Mudar de dispositivo pode demorar cerca de 7 segundos em algumas aplicações.
• Se tentar ligar um terceiro dispositivo Bluetooth, o dispositivo A ou o dispositivo B será desligado. (Um dispositivo que não esteja a reproduzir na altura será desligado.)
• Apenas podem ser ligados 2 dispositivos Bluetooth ou uma TV Samsung ao mesmo tempo ao Soundbar.
• O Soundbar será desligado dos dispositivos Bluetooth quando receber um pedido de ligação de uma TV Samsung.

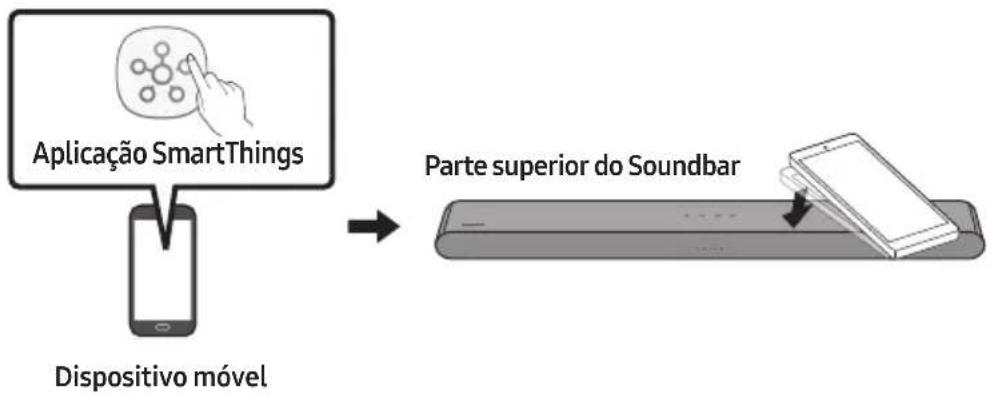

Utilizar o Tap Sound

Toque no Soundbar com o seu dispositivo móvel para reproduzir áudio do dispositivo móvel através do Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.
• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior.

1. Ative a função Tap Sound no seu dispositivo móvel.

- Para mais informações sobre como ativar a função, consulte "Ativar a função Tap Sound" em baixo.

1. Toque no Soundbar com o dispositivo móvel. Seleccione "Iniciar agora" na janela da mensagem que é apresentada.

É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

1. Reproduza áudio do dispositivo móvel através do Soundbar.

2. Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

3. Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danificar o Soundbar ou o dispositivo móvel.
4. Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.
5. Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada.

Ativar a função Tap Sound

Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.
2. Seleccione (≡→_) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.
3. Ative "Tap View, Tap Sound" para ativar a função quando um dispositivo móvel se aproximar do Soundbar.

NOTAS

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.
• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certifique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.

10 INSTALAR O SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, fixe os parafusos de suporte em montantes de parede.
• Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar.

- Diâmetro: M5

- Comprimento: 35 mm ou maiores, preferencialmente.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia do suporte de parede

Parafuso de fixação Parafuso

Suporte de parede

1. Coloque o Guia do suporte de parede encostado à superfície da parede.

- O Guia do suporte de parede deve ficar nivelado. - Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

TV 5 cm ou mais

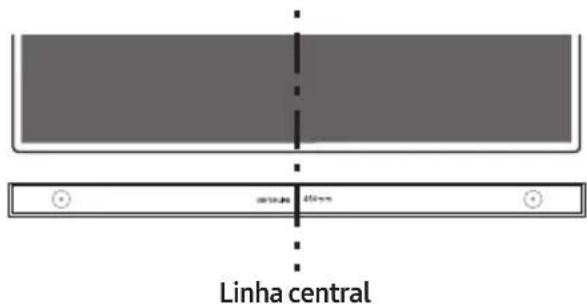

1. Alinhe a Linha central do Guia do suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia do suporte de parede à parede com fita adesiva.

- Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

1. Com uma caneta, marque as posições dos buracos e remova o Guia do suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

(Não fornecido)

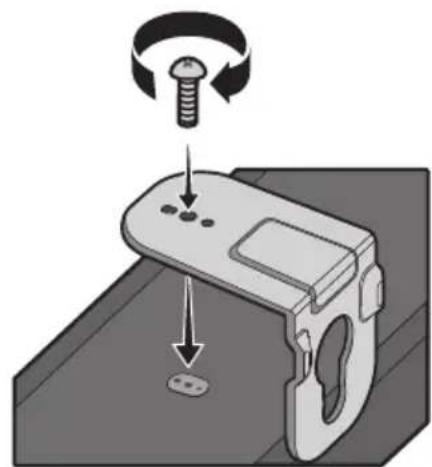

1. Instale os 2 Suporte de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

- Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

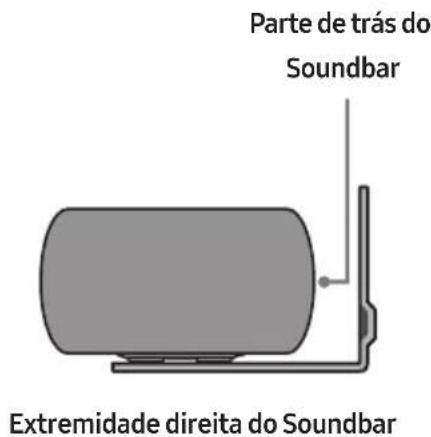

Parte de trás do Soundbar Extremidade direita do Soundbar

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

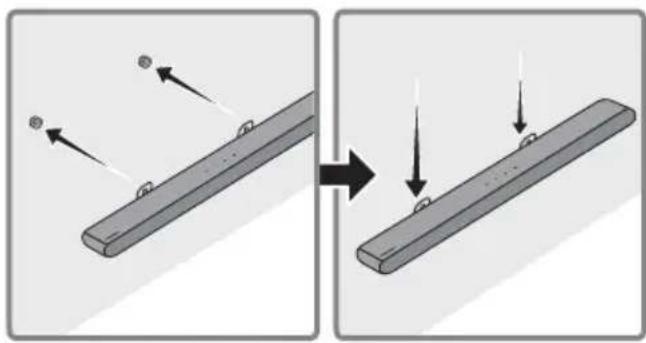

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suporte de parede fiquem firmemente apoiados nos Parafuso de fixação.

- Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de parede firmemente nos Parafuso de fixação.


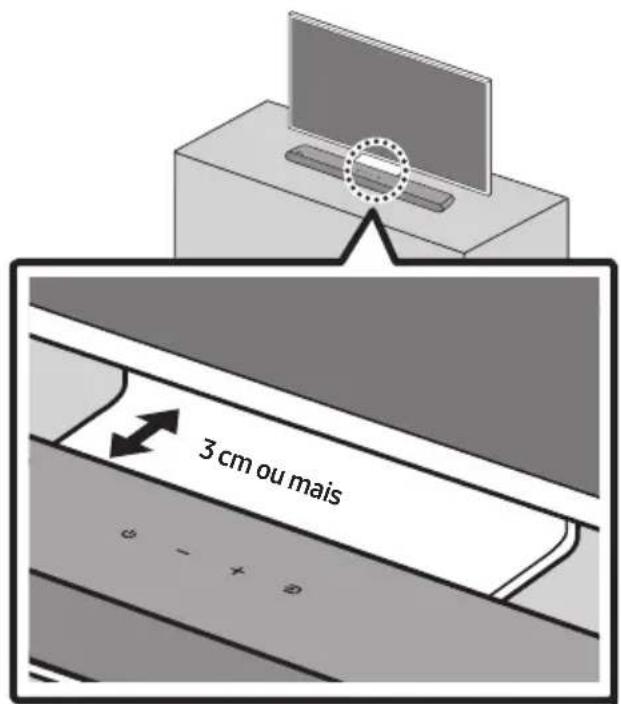

11 INSTALAR O SOUNDBAR EM FRENTE AO TELEVISOR

3 cm ou mais

Instalar o centro do Soundbar com o centro do televisor, como ilustrado na imagem.

Posicione o Soundbar a, pelo menos, 3 cm do televisor.

NOTAS

• Certifique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.
• Caso não esteja suficientemente afastado do televisor, podem ocorrer problemas acústicos.

12 ATUALIZAÇÃO DO SOFTWARE

Importante: depois da atualização, mantenha as Definições originais.

USB (5V 0.5A) Cabo adaptador Micro USB para USB (não fornecido)

1. Ligue uma pen USB à porta USB do computador.
   Importante: certifique-se de que não existem ficheiros de música na pen USB. Isto pode provocar a falha da atualização de firmware.
2. Aceda a (samsung.com) → selecione Introduza número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transfira o ficheiro de software mais recente.
3. Guarde o software transferido numa pen USB e selecione "Extrair para aqui" para extrair a pasta.

4. Ligue o Soundbar e insira a pen USB que contém a atualização do software na porta fêmea de um cabo adaptador Micro USB. Ligue o cabo à porta USB do Soundbar.

5. Ligue o USB ao Soundbar e mude para a fonte USB, sendo que o software será automaticamente atualizado nos 2 minutos seguintes. Durante o processo de atualização, os 5 LED vão começar a piscar repetidamente, ficando depois a branco e, em seguida, voltarão a piscar repetidamente. Quando a atualização for concluída, o indicador ciano pisca 3 vezes e o Soundbar reinicia-se automaticamente.

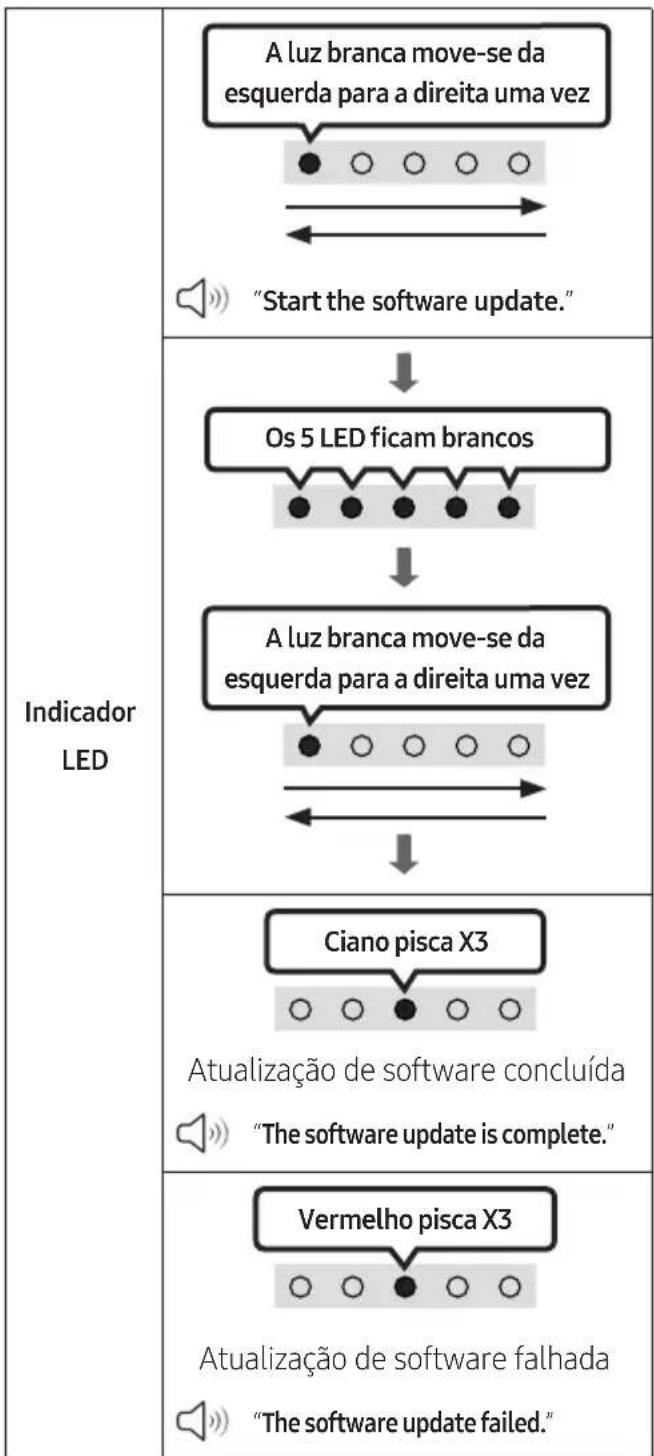


- Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware.

Se as luzes do sequencial de LED não forem exibidas

1. Desligue o Soundbar, desligue e volte a ligar o dispositivo de armazenamento USB que contém os ficheiros de atualização à porta USB do Soundbar.
2. Desligue e ligue o cabo de alimentação do Soundbar e ligue o Soundbar.

NOTAS

• A atualização de firmware pode não funcionar corretamente se estiverem armazenados ficheiros de áudio suportados pelo Soundbar no dispositivo de armazenamento USB.
• Não desligue a alimentação nem remova o dispositivo USB enquanto as atualizações estão a ser efetuadas. A unidade principal desliga-se automaticamente após a conclusão da atualização de firmware.
• Depois da atualização, mantenha as Definições originais. (inclua o Volume, campo de som, etc.)

- Quando a atualização de firmware for concluída, o Soundbar liga-se automaticamente e a IU de Voz é apresentada. Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na pen USB.

- Os utilizadores de Mac OS devem utilizar MS-DOS (FAT) como formato USB.

- A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.

Reposição

5 Sec - +

Com o Soundbar ligado, prima os botões de - + (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A apresentação dos LED muda conforme ilustrado abaixo e, em seguida, o Soundbar é reposto.

A luz branca move-se da esquerda para a direita e vice-versa "Start the factory reset." Ciano pisca X3 "The factory reset is complete."

CUIDADO

- Todas as definições do Soundbar são repostas. Certifique-se de que só efetua esta ação quando for necessário repor.

13 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Desligue e volte a ligar o dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 9.)

O telecomando não funciona.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung:
Página Principal ( → Menu → Definições ( → Todas as Definições ( → Som → Saída de Som → Selecione o Soundbar)
→A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo.
Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→Inicie o produto e tente novamente. (Consulte a página 36.)

Se a TV não estiver ligada via HDMI (ARC).

→Verifique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 17.)
→A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
→O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Television Samsung: Página
Principal (m) → Menu → Definições ()
Todas as Definições ( ⚙ → Ligação →
Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)

A Soundbar não liga através de Bluetooth.

→Ao ligar um novo dispositivo, nude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão
*PAIR no controlo remoto ou o botão
→ (Origem) no corpo durante pelo menos 5 segundos.)
→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Television Samsung: Página Principal (
→ Menu → Definições (→ Todas as Definições (→ Som → Saída de Som → Lista de Altifalantes Bluetooth).
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.
→Inicie o produto e tente novamente. (Consulte a página 36.)

O som é cortado quando ligado através de Bluetooth.

→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.
→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

A ligação Bluetooth múltipla não funciona.

→ Quando a TV está ligada à Soundbar, A ligação Bluetooth múltipla poderá não funcionar. Desligue a Soundbar da TV e tente novamente.
→Verifique se a definição Ligação Bluetooth múltipla está ligada. (Consulte a secção "A Soundbar não liga através de Bluetooth.")
→Desligue o dispositivo atualmente em reprodução, emparelhe com o dispositivo que pretende ligar e volte a ligar o dispositivo anterior.
→Se não ouvir som, mesmo depois de ligar corretamente, consulte a secção "O som é cortado quando ligado através de Bluetooth.".

A Soundbar não se liga automaticamente com a TV.

→ Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

14 LICENÇAS

DOLBY AUDIO

* Este produto não é compatível com Dolby Atmos®.

dts.

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

17 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-S50B
USB 5V/0,5A
Peso 2,4 kg
Dimensões (L x A x P) 670,0 x 62,3 x 105,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída (30W x 2) + (30W x 2) + 20W
Formatos de reprodução suportadosDTS, Dolby® Digital (DTS Virtual Surround éreproduzido em formato DTS.)	LPCM 2ch, Dolby AudioTM(suporta Dolby® Digital), DTS, DTS Virtual:X
POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS A	potência de transmissão é de 9 dBm.

Consumo total de energia em modo de espera (W)	0,5W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botãoSOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.

NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.
• O peso e as dimensões indicados são aproximados.

A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido.

O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet:

http://www.samsung.com, vá a Suporte e introduza o nome do modelo.

Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:

REGULAMENTO (UE) 2019/1782 DA COMISSÃO

Requisitos de conceção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.
