Produkttype	Lydplanke
Merke	Samsung
Modell	HW-S56B / HW-S50B
Mål (B x H x D)	670,0 x 62,3 x 105,0 mm
Vekt	2,4 kg
Strømforsyning	AC/DC-adapter 19V, standby-forbruk 0,5W
Total utgangseffekt	160 W (30W x 4 + 20W)
Tilkoblingsmuligheter	HDMI ARC, optisk inngang, USB (5V/0,5A), Bluetooth
Støttede lydformater	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Lydfunksjoner	Lydmoduser (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Nattmodus, Stemmeforbedring, 7-bånds equalizer
Bluetooth	Versjon 5.0 med multikobling (2 enheter), rekkevidde ~10 m
Inkluderte komponenter	Fjernkontroll, batterier, HDMI-kabel, strømadapter, strømledning, monteringsveiledning for vegg
Veggmontering	Veggfeste inkludert, skruer medfølger ikke (M5, lengde ≥35 mm)
TV-kompatibilitet	Q-Symphony-funksjon med Samsung-TV, HDMI ARC, Bluetooth
Vedlikehold	Rengjør med en myk, tørr klut, unngå væsker og aerosoler
Driftstemperatur	+5°C til +35°C
Driftsfuktighet	10 % til 75 %
Sikkerhet	Overspenningsbeskyttelse, automatisk avstengning etter 20 min uten signal, klasse II
Reparerbarhet	Reservedeler tilgjengelig via Samsung service, tilbakestilling til fabrikkinnstillinger mulig

Ofte stilte spørsmål - HWS56B SAMSUNG

Lydplanken slår seg ikke på. Hva gjør jeg?

Kontroller at strømledningen er riktig koblet til stikkontakten og adapteren. Forsikre deg om at AC/DC-adapteren er riktig koblet til lydplanken. Hvis problemet vedvarer, prøv en annen stikkontakt.

Hvordan kobler jeg lydplanken til TV-en via HDMI ARC?

Bruk en HDMI-kabel for å koble HDMI (ARC)-porten på lydplanken til HDMI IN (ARC)-porten på TV-en. Slå på begge enhetene og velg kilden 'TV ARC' på lydplanken. Sørg for at HDMI-CEC er aktivert i TV-innstillingene.

Lyden fra lydplanken hakker av og til via Bluetooth. Hvorfor?

Dette kan skyldes for stor avstand mellom enhetene eller forstyrrelser. Flytt Bluetooth-enheten nærmere lydplanken (innen 10 m). Unngå hindringer som tykke vegger og enheter som sender ut bølger (mikrobølgeovner, Wi-Fi-rutere). Kontroller også at enhetens batteri er tilstrekkelig ladet.

Fjernkontrollen fungerer ikke. Hvordan reparerer jeg den?

Rett fjernkontrollen direkte mot lydplanken innenfor maksimalt 7 m. Bytt batteriene med nye (AAA-type). Hvis problemet vedvarer, kontroller at ingen gjenstander blokkerer infrarødsensoren på lydplanken.

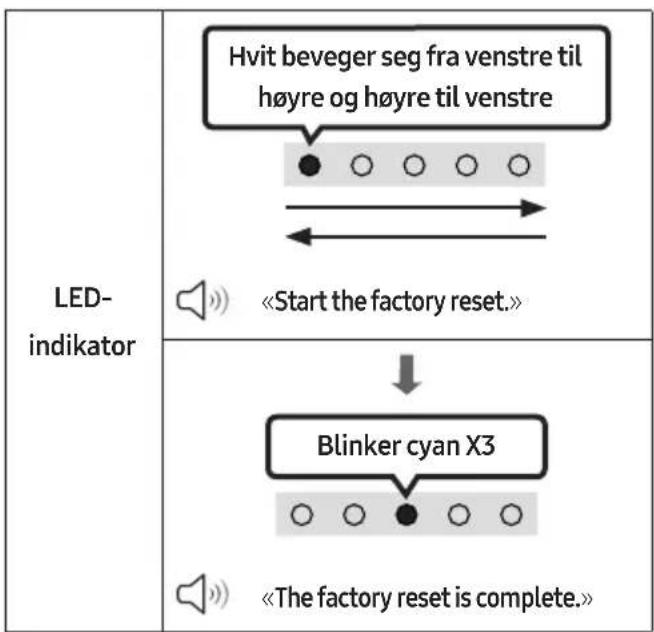

Hvordan tilbakestiller jeg lydplanken til fabrikkinnstillinger?

Slå på lydplanken. Hold inne Volume + og Volume - knappene på enheten samtidig i minst 5 sekunder. LED-indikatoren vil blinke og enheten starter på nytt. Alle innstillinger vil bli slettet.

Kan jeg koble til to Bluetooth-enheter samtidig?

Ja, lydplanken støtter Bluetooth multikobling. Du kan koble til opptil 2 enheter samtidig. For å aktivere denne funksjonen, sørg for at multikoblingsmodus er aktivert (standard). Trykk og hold inne PAIR-knappen på fjernkontrollen i 5 sekunder når lydplanken er av for å bytte.

Hvordan oppdaterer jeg programvaren til lydplanken?

Last ned den nyeste fastvareversjonen fra Samsung-nettsiden (samsung.com) og legg filen på en USB-minnepinne formatert til FAT32. Koble minnepinnen til USB-porten på lydplanken via en Micro-USB-adapter. Slå på lydplanken og velg USB-kilden. Oppdateringen starter automatisk. Ikke slå av enheten under prosessen.

Lydplanken gir ingen lyd med TV-en. Hva bør jeg sjekke?

Kontroller at lydplanken er valgt som lydutgang i TV-innstillingene (meny Lyd > Lydutgang). Forsikre deg om at kabelen (HDMI eller optisk) er riktig tilkoblet. Hvis du bruker HDMI, bekreft at portene er merket ARC. Øk volumet på lydplanken og deaktiver dempet modus.

Hvordan justerer jeg bass og diskant?

Bruk TONE CONTROL-knappen på fjernkontrollen for å få tilgang til innstillingene. Bruk Opp/Ned-knappene for å veksle mellom 'Treble' (diskant) og 'Bass' (bass), og juster nivået fra -6 til +6. Denne funksjonen er tilgjengelig i alle lydmoduser unntatt 'Standard'.

Hvilke lydmoduser er tilgjengelige og hva brukes de til?

Lydmodusene er: DTS Virtual:X (immersiv 3D-lyd), Standard (original lyd), Music (naturlig lyd for musikk), Game (stereoskopisk lyd for spill), Adaptive Sound (analyserer innholdet og optimaliserer lyden automatisk). Velg dem med SOUND MODE-knappen på fjernkontrollen.

BRUKSANVISNING HWS56B SAMSUNG

Emite o som original.

- Music

Undersidespanelen på Soundbar 8

16 Viktig information om service 39

Undersidespanelen på Soundbar

1 DC 19V USB (5V 0.5A) 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

LED- indikator Vit på -> av "Digital Audio In"

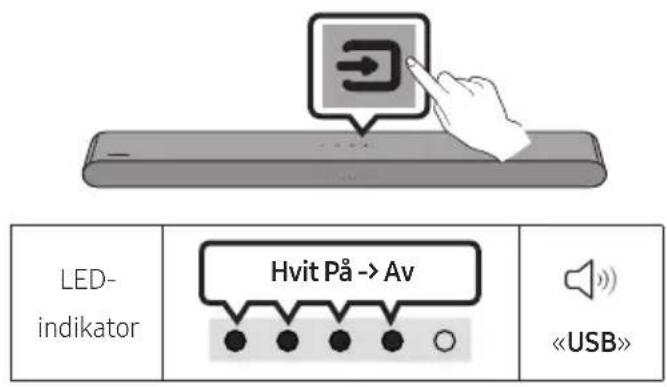

LED- indikator Vit på -> av "USB"

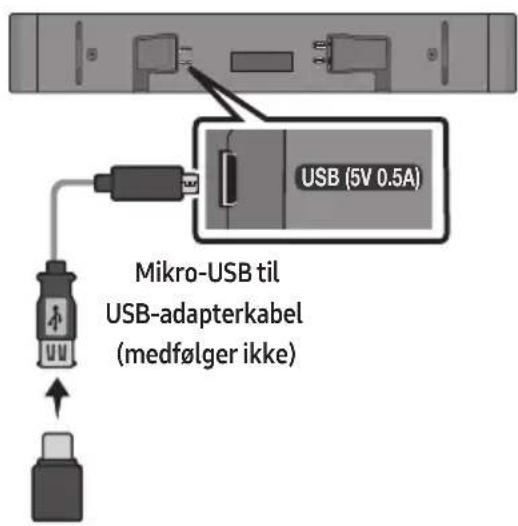

1. Anslut soundbaren till USB-minnet med USB-adapterkabeln ovan.

- Micro-USB till USB-adapterkabeln säljs separat. Om du vill köpa produkten kontaktar du Samsung Service Center eller Samsungs kundsupport.

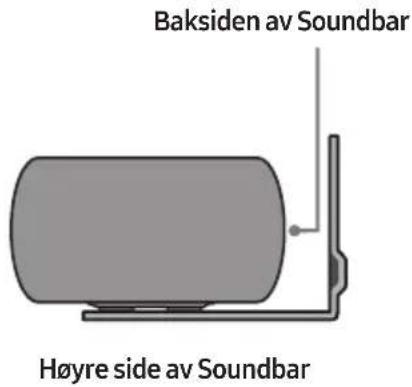

Baksidan av Sour

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording).
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK ST∅T, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparat skal alltid tilsluttes til en stikkontakt med jordforbindelse.
• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.

©

INNHOLD

01 Kontrollere komponentene 6

02 Produktoversikt 7

Frontpanel/toppanel på Soundbar 7

Bunnpanel på Soundbar 8

03 Bruke fjernkontrollen 9

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) ____ 9

Slik bruker du fjernkontrollen ____ 9

Bruke de skjulte knappene (knapper med mer enn én funksjon) ____ 14

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene ____ 14

Justere Soundbar-volumet med en TV-fjernkontroll 15

04 Koble til Soundbar 16

Koble til elektrisk strøm 16

Koble Samsungs trådløse bakre høyttalersett og subwooferen til Soundbar 16

05 Bruke en kablet tilkobling til TV-en 17

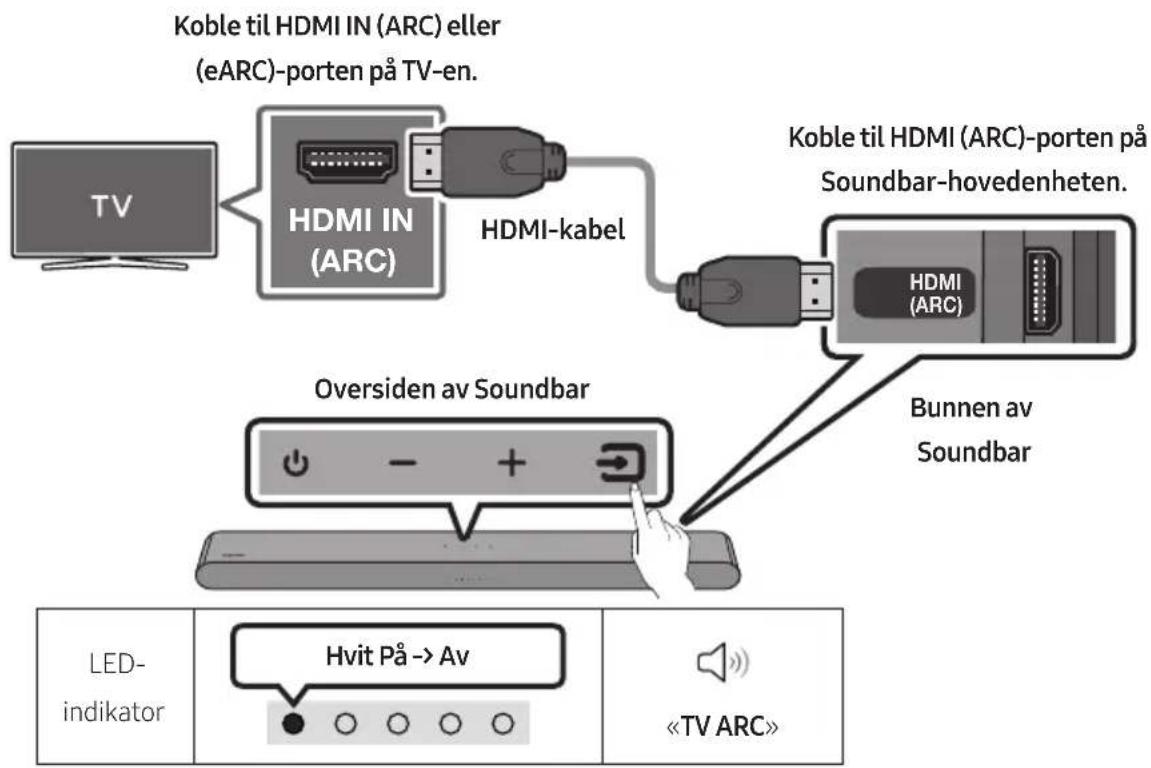

Metode 1. Koble til med en HDMI ____ 17

Metode 2. Koble til med en optisk kabel ____ 19

06 Bruke en trådløs tilkobling til TV-en 21

Koble til via Bluetooth 21

07 Koble til en ekstern enhet 23

Forholdsregler ved installasjon ____ 32

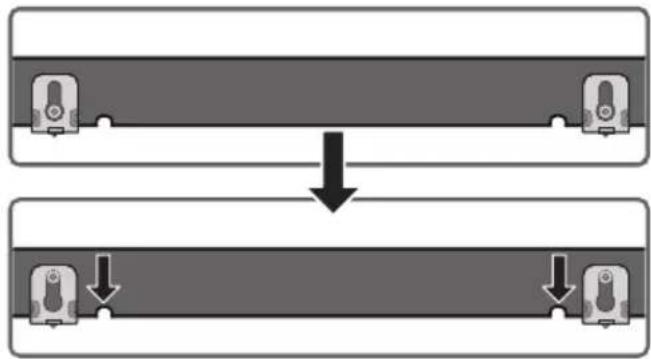

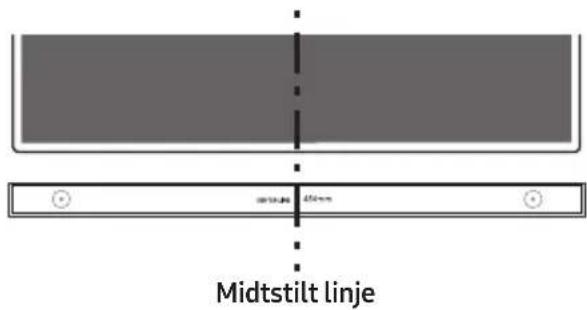

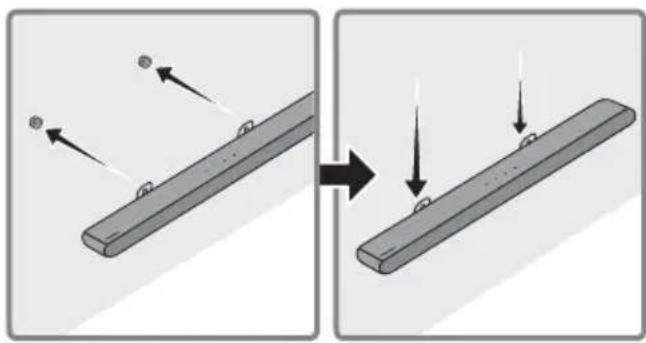

Veggfestets komponenter ____ 32

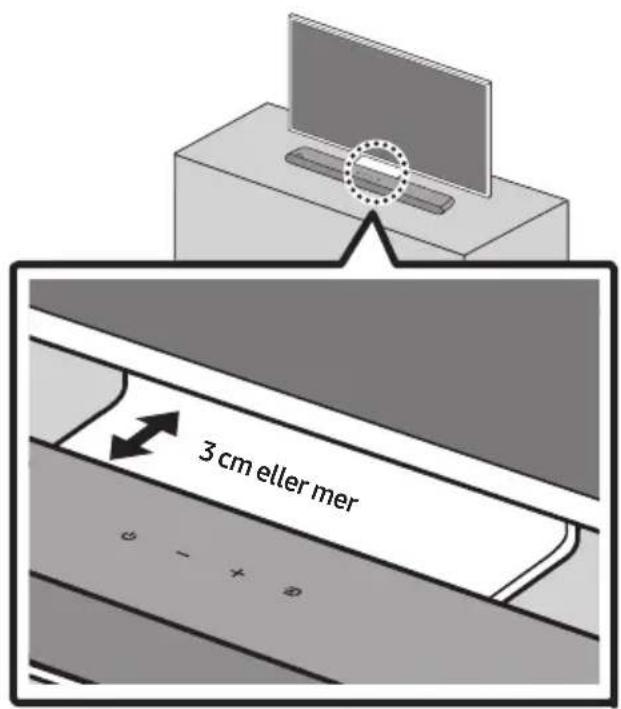

11 Installere Soundbar foran TV-en 34

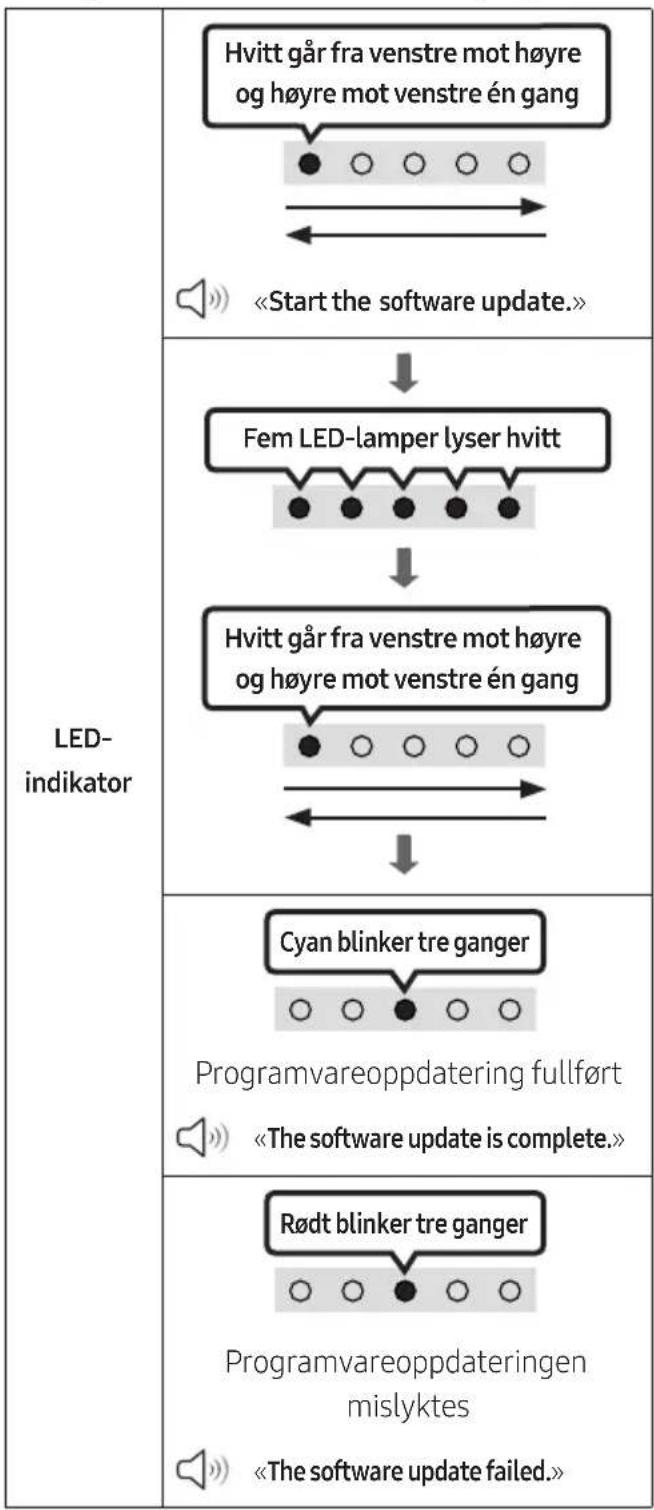

12 Programvare-oppdatering 35

Tilbakestill 36

13 Feilsøking 37

14 Lisens 38

15 Lisensmerknader om åpen kildekode 39

16 Viktig merknad om service 39

17 Spesifikasjoner og veiledning 40

Spesifikasjoner 40

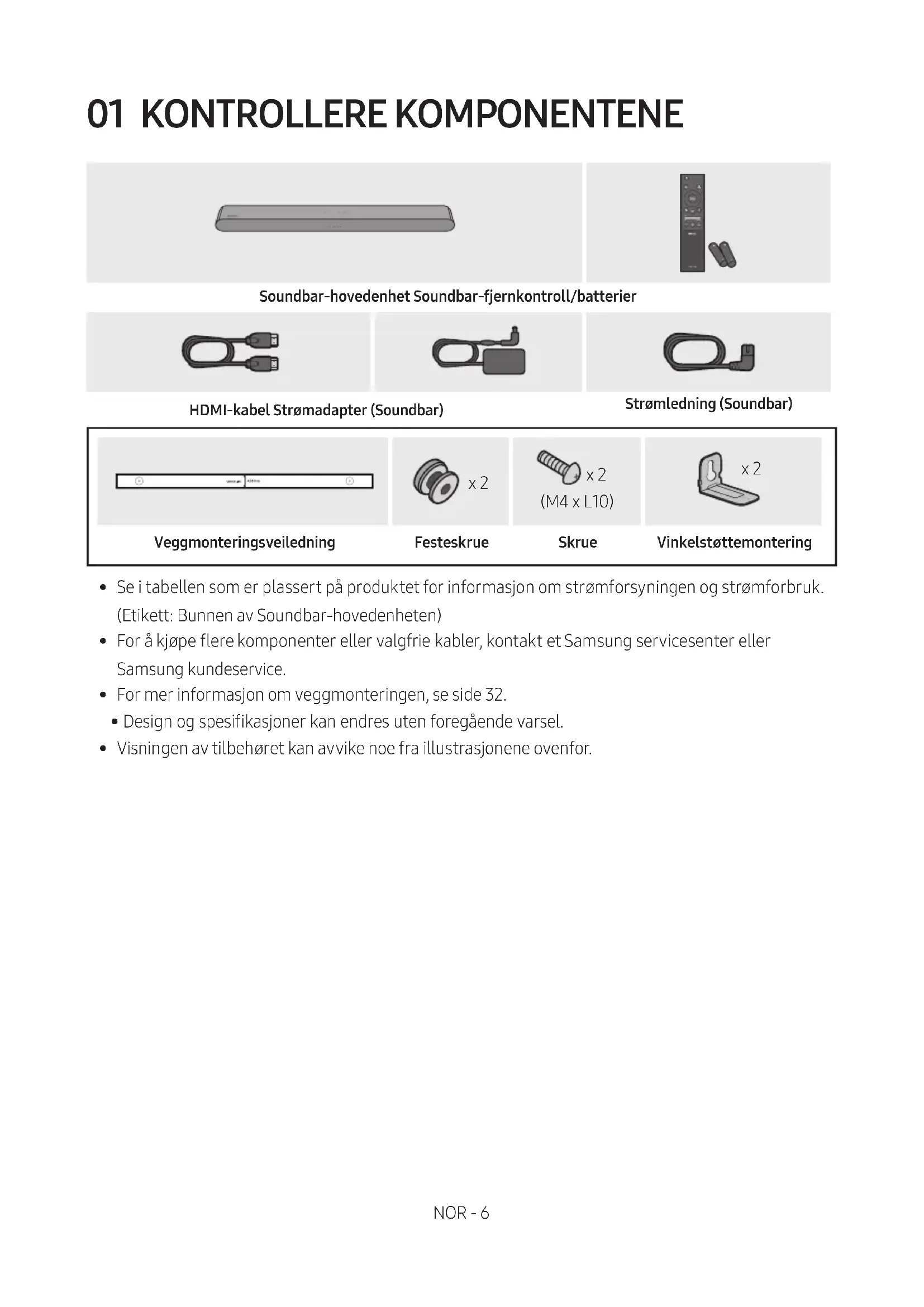

01 KONTROLLERE KOMPONENTENE

Soundbar-hovedenhet Soundbar-fjernkontroll/batterier

Strømledning (Soundbar)

HDMI-kabel Strømadapter (Soundbar)

Veggmonteringsveiledning

Festeskrue

Skrue

Vinkelstøttemontering

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett: Bunnen av Soundbar-hovedenheten)
• For å kjøpe flere komponenter eller valgfrie kabler, kontakt et Samsung servicesenter eller Samsung kundeservice.
• For mer informasjon om veggmonteringen, se side 32.
• Design og spesifikasjoner kan endres uten foregående varsel.
• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.

02 PRODUKTOVERSIKT

Frontpanel/toppanel på Soundbar

1	LED-indikator	LED-indikatoren blinker, lyser eller endrer farge avhengig av den aktuelle modusen eller statusen til Soundbar. Fargen på LED-indikatoren og antall lys indikerer aktiv modus som beskrevet nedenfor.
		Hvit LED	Hvit LED	Flerfarget LED	Hvit LED	Hvit LED
		Den flerfargede LED-en endres til Hvit, Cyan, Grønn, Rød, Gul, Oransje, Lilla, og Blå avhengig av modusen eller statusen.
2	Strøm Slår strømmen av og på.
3	Volum Justerer volumet.
4	Kilde	Trykk på (Kilde)-knappen for å endre modusen. Hver gang du endrer modusen, tennes LED-en hvit og slås av.
		LED-indikator
			«Digital Audio In» eller «TV ARC»	«Bluetooth» «USB»

• Når du plugger inn AC-ledningen, vil strømknappen aktiveres etter fire til seks sekunder.
• Når du slår på denne enheten, vil den avgi lyd først etter fire til fem sekunder.
• Hvis du hører lyder fra både TV-en og Soundbar, gå til Innstillinger-menyen for TV-lyden og endre TV-høyttaleren til Ekstern høyttaler.

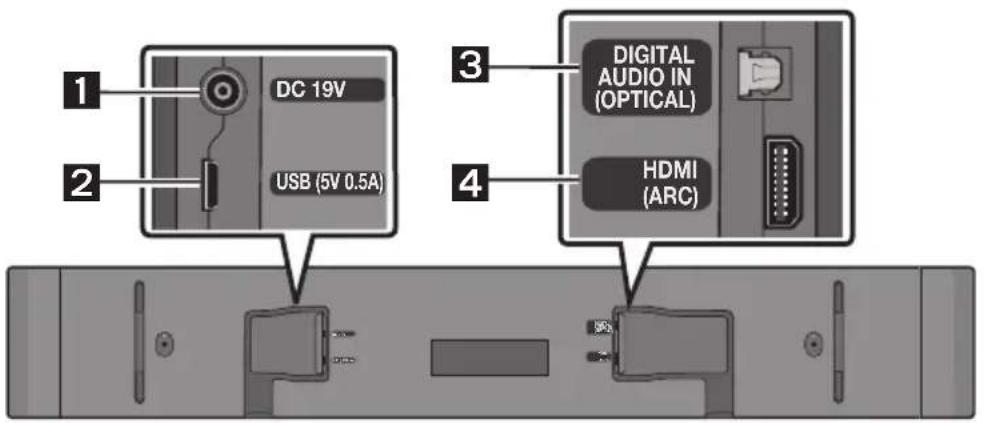

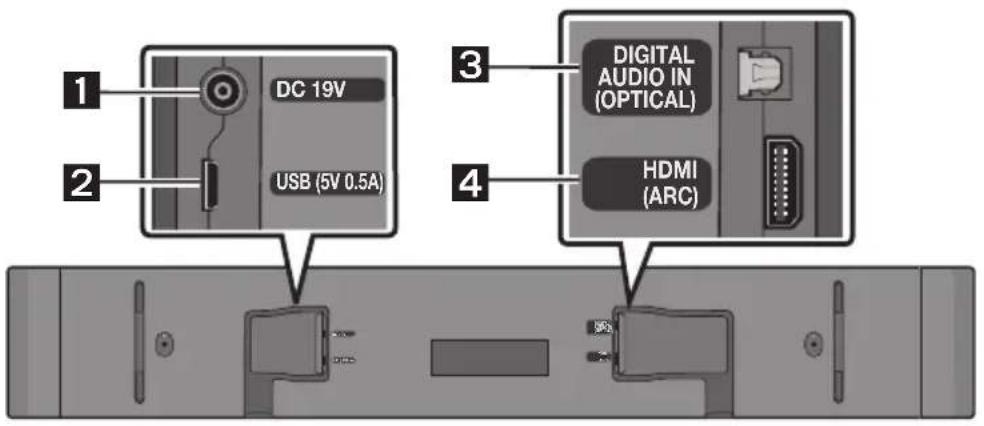

Bunnpanel på Soundbar

1 2 DC 19V USB (5V 0.5A) 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

1	DC 19V (Strømforsyning inn)Koble til AC/DC-strømadapteren.
2	USB (5V 0.5A)Koble til en USB-enhet her for å spille av musikkfiler på USB-enheten via Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen til en ekstern enhet.
4	HDMI (ARC)Koble til HDMI (ARC)-kontakten på en TV.

• Når du skal koble strømkabelen mellom AC/DC-adapteren og strømnettet fra strømnettet, må du trekke i selve støpslet. Ikke dra i ledningen.
• Ikke koble denne enheten eller andre komponenter til et AC-støpsel til alle tilkoblingene mellom komponentene er utført.

03 BRUKE FJERNKONTROLLEN

Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass.

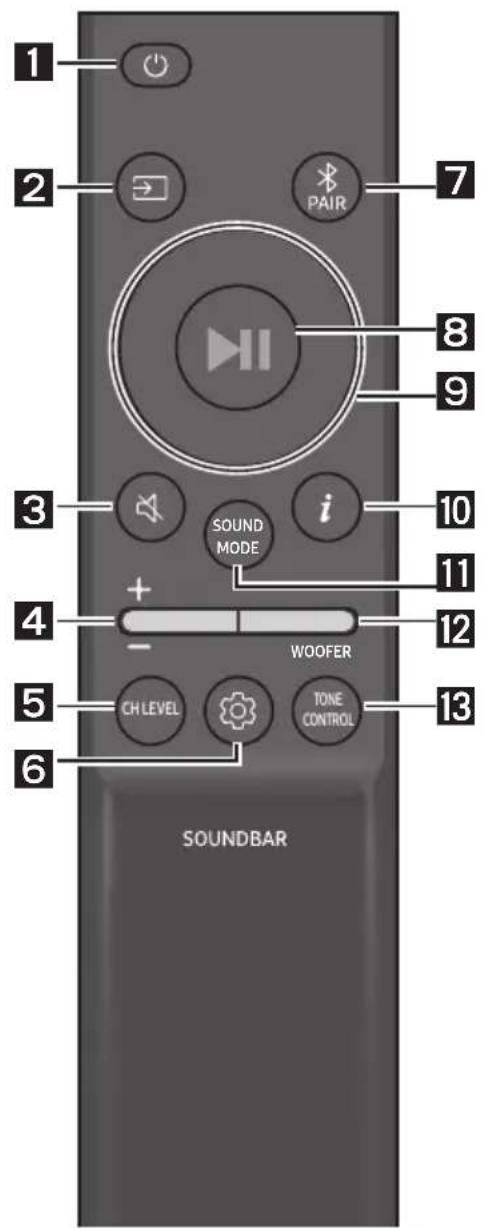

Slik bruker du fjernkontrollen

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Strøm

• Funksjonen Auto Power Down

Enheten slår seg av automatisk i følgende situasjoner:

- I «Digital Audio In» eller «TV ARC» / «Bluetooth» / «USB»-modus hvis det ikke er noe lydsignal i 20 minutter.

2

→ (Kilde)

Trykk for å velge en kilde koblet til Soundbar.

3

(Demp)

Trykk på (Demp)-knappen for å dempe lyden. Trykk på den en gang til for å slå på lyden.

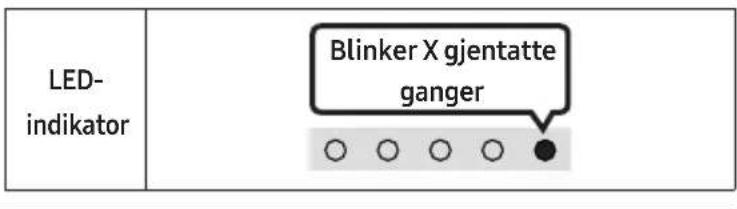

LED- indikator Blinker X gjentatte ganger ○ ○ ○ ○ ●

Volum

Trykk knappen oppover eller nedover for å justere volumet.

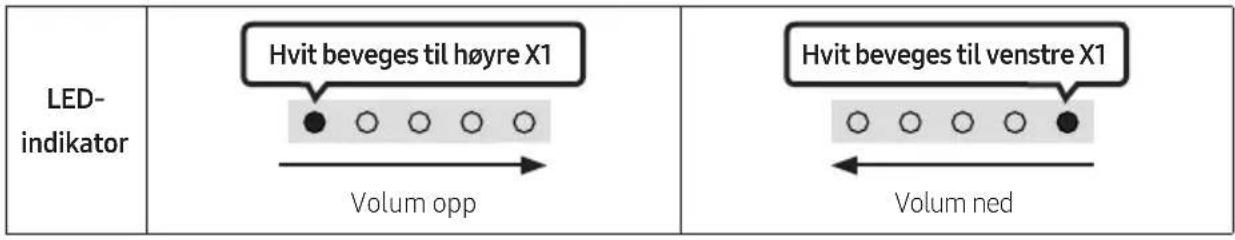

LED- indikator Hvit beveges til høyre X1 Volum opp Hvit beveges til venstre X1 Volum ned

CH LEVEL

Ved å trykke på knappen kan du justere volumet for hver høyttaler.

LED- indikator
	«Centre Level»

- Hvis høyttalerne bak (selges separat) er koblet til, støttes innstillingen «Rear Level». For å justere volumet til «Rear Level» mellom -6 og +6 bruker du Opp/Ned-knappene.

(Lydkontroll)

Ved å trykke på knappen kan du angi lydfunksjonen. ∅nsket element kan justeres med Opp/Nedknappene. Den flerfargede LED-en blinker hvit hver gang modusen endres.

LED- indikator
	«Sync» → «Night mode» → «Voice enhancement»

• Hvis bilde og lyd ikke er synkronisert mellom TV-en og din Soundbar, velger du «Sync» i lydinnstillingene og stiller deretter lydforsinkelsen til 0–300 millisekunder med Opp/Nedknappene. (Ikke tilgjengelig i «USB»- eller «Bluetooth»-modus.)
• «Sync» støttes bare for noen funksjoner.
• «Night mode» og «Voice enhancement» støttes ikke i lydmodusen «DTS Virtual:X».
• «Night mode» er optimalisert for visning på kvelden med innstillingene justert til å skru ned volumet, men å holde dialogen tydelig.
• «Voice enhancement» gjør det enklere å høre talt dialog i filmer og på TV.

	7-bånds EQTrykk og hold (Lydkontroll)-knappen i omtrent fem sekunder for å justere hvert frekvensbånd.150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med Venstre/Høyre-knappene oghver kan justeres til en innstilling mellom -6 til +6 med Opp/Ned-knappene.(Sikre at lydmodusen er satt til «Standard».)
	7-bånds EQ
	Trykk og hold inne (Lydkontroll)-knappen irundt fem sekunder.	Ved å bruke knappene Venstre/Høyre og hver kanjusteres ved å stille inn mellom -6 til +6.
	«150Hz»	«150Hz» → «300Hz» → «600Hz» →«1.2kHz» → «2.5kHz» → «5kHz» → «10kHz»

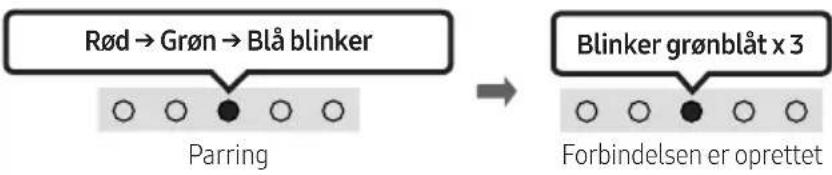

7	Bluetooth PAIRBytt Soundbar til Bluetooth-paringsmodus.Når du trykker på knappen, endres LED-displayet som vist nedenfor.Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.
8	I (Avspilling/Pause)Du kan også spille av eller pause musikk ved å trykke på knappen i USB-modus.
9	op/Ned/Venstre/HøyreTrykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.GjentaHvis du vil bruke Gjenta-funksjonen i «USB» -modus, trykker du på knappen Opp.Hoppe over musikkTrykk på knappen Høyre for å velge neste musikkfil. Trykk på knappen Venstre for å velge forrige musikkfil.ID SETTrykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET (når du kobler til en trådløssubwoofer eller trådløse høyttalere bak).
10	i (Informasjon)Når den trykkes, vises informasjonen for hver modus. (Se side 7.)

11

SOUND MODE

Du velger ønsket lydmodus ved å trykke på knappen. Den flerfargede LED-en blinker hvit hver gang modusen endres. (Lydmodusen avhenger av TV-modellen.)

LED-indikator
	«DTS Virtual:X» → «Standard» → «Music» → «Game» → «Adaptive Sound»

- DTS Virtual:X

Fyldig 3D-lyd fra ethvert innhold.

- Standard

Gir en mer naturlig og romfyllende lyd for musikkinnhold.

- Game

Gir stereolyd som kan levendegjøre spillingen.

- Adaptive Sound

Analyser innholdet i sanntid og gir automatisk det optimale lydfeltet basert på innholdets karakteristikker.

- Bluetooth Power av/på

Denne funksjonen slår automatisk på Soundbar når det kommer en tilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet.

Innstillingen er På som standard.

- Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Powerfunksjonen.

• DRC (Dynamic Range Control) av/på

Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på. Når DRC er slått på, er høye lyder redusert. (Lyden kan være forvrengt.)

SOUND MODE-knapp	LED-indikator
	På (standard)	Av
DRC av/på Slå På → Av

12	WOOFER-NIVÅ (BASS)
	Når subwooferen er koblet til, skyver du knappen opp eller ned for å justere nivået til subwooferen til -12 eller mellom -6 til +6. Når subwooferen er koblet fra, skyver du knappen opp eller ned for å justere bassnivået mellom -6 til +6. For å angi volumnivået for subwooferen (bassen) til 0 (standard) trykker du på knappen (hvis Soundbar er koblet til trådløs subwoofer (selges separat)).
13	TONE CONTROLVed å trykke på knappen kan du justere volumet for diskant- eller basslyden. ∅nsket element kan justeres med Opp/Ned-knappene. (Denne funksjonen er tilgjengelig i alle lydmoduser unntatt «Standard».)
	LED-indikator	Blinker hvit X1
		«Treble» → «Bass»

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER (Opp)	TV-fjernkontroll av/på	Side 15
Venstre	TV auto. tilkobling av/på	Side 22
Opp ID SET Side 11
(Lydkontroll)	7-bånds EQ Side 11
SOUND MODE	DRC av/på Side 12
	Bluetooth Power av/på Side 12
*PAIR	Bluetooth Flertilkobling av/på Side 29

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

Effekt Inngang		Utgang
		Med bare Soundbar	Med bare basshøyttaler	Med basshøyttaler og trådløst bakhøyttalersett
DTS Virtual:X	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Standard	2.0 kanaler	2.0 kanaler	2.1 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Music	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Game	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Adaptive Sound	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler

• Samsungs sett med trådløse bakhøyttalere og basshøyttaler kan kjøpes separat. Hvis du ønsker å kjøpe noen av disse produktene, må du ta kontakt med forhandleren du kjøpte din Soundbar av.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.
• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.
• Produsenter som støtter denne funksjonen: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Slå av Soundbar.
2. Trykk og hold nede WOOFER-knappen i fem sekunder.

Hver gang du trykker på WOOFER-knappen og holder den i fem sekunder, endres modusen i følgende rekkefølge: «Off-TV Remote» (Standard-modus), «Samsung-TV Remote», «All-TV Remote». LED-indikatorstatusen endres hver gang modusen endres, som vist nedenfor.

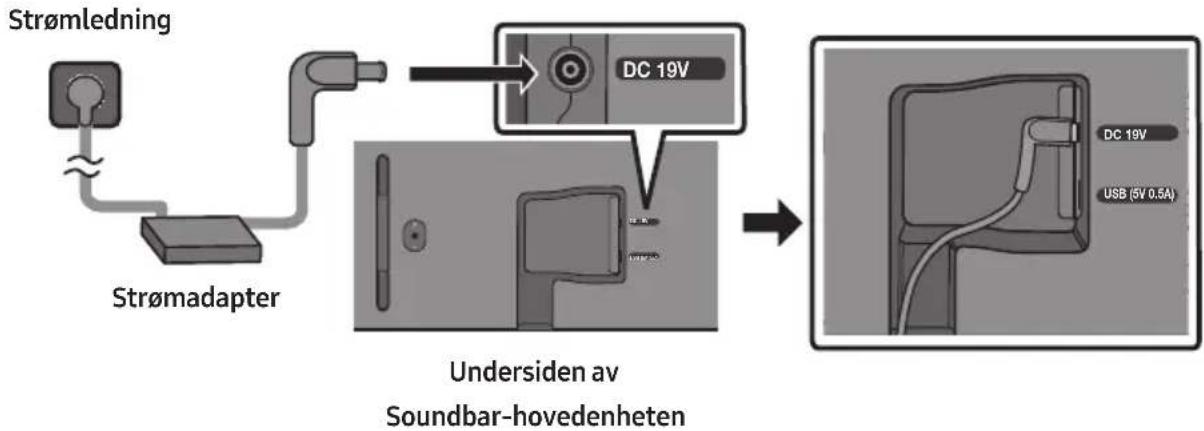

Koble til elektrisk strøm

Bruk strømkomponenter for å koble Soundbar til en stikkontakt i følgende rekkefølge:

• For mer informasjon om nødvendig elektrisk strøm og strømforbruk, se etiketten festet på produktet. (Etikett: Bunnen av Soundbar-hovedenheten)
• Koble strømkabelen først til AC/DC-adapteren. Koble AC/DC-adapteren (med strømkabelen) til Soundbar.
• Koble strømledningen til en stikkontakt.

MERKNADER

• Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.
• Strømadapteren må ligge flatt på bordet eller gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil.

Koble Samsungs trådløse bakre høyttalersett og subwooferen til Soundbar

Utvid den trådløse surroundlyden ved å koble Samsungs trådløse bakre høyttalersett (SWA-9100S, selges separat) og trådløs subwoofer (SWA-W510, selges separat) til Soundbar. Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhåndboken til Samsungs trådløse bakre høyttalersett eller trådløs subwoofer.

05 BRUKE EN KABLET TILKOBLING TIL TV-EN

Metode 1. Koble til med en HDMI

FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High-Speed HDMI Cable with Ethernet.

Koble til TV-en som støtter HDMI ARC (lydreturkanal)

Koble til HDMI IN (ARC) eller (eARC)-porten på TV-en. HDMI IN (ARC) HDMI-kabel Koble til HDMI (ARC)-porten på Soundbar-hovedenheten. HDMI (ARC) Bunnen av Soundbar Oversiden av Soundbar LED- indikator Hvit På -> Av «TV ARC»

1. Når Soundbar og TV-en er slått av, kobler du til HDMI-kabelen som vist på figuren.
2. Slå på Soundbar og TV-en.

3. TV-lyden sendes ut fra Soundbar.

4. Når TV-lyden ikke er utgang, trykker du på toppanelet på Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge «Digital Audio In»-modus.

5. Når lyden ikke sendes ut må du sjekke HDMI-kabeltilkoblingen på nytt.
6. Bruk volumknappene på TV-ens fjernkontroll for å endre volumet på Soundbar.

MERKNADER

• Når du kobler TV-en som støtter HDMI ARC (lydreturkanal) til Soundbar med en HDMI-kabel, kan du overføre digitale video- og lyddata uten å koble til en separat optisk kabel.
• Vi anbefaler at du bruker en kjerneløs HDMI-kabel (hvis mulig). Hvis du bruker en kjernet HDMI-kabel, bruker du en med diameter mindre enn 14 mm.
• Denne funksjonen er ikke tilgjengelig hvis HDMI-kabelen ikke støtter ARC.
• Når lyden i en kringkasting er kodet i Dolby Digital og «Lydformat for digital utgang» på TV-en er satt til PCM, anbefaler vi at du endrer innstillingen til Dolby Digital. Når innstillingen på TV-en endres, vil du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten).

Metode 2. Koble til med en optisk kabel

Sjekkliste for fortilkobling

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
• Når du bruker en optisk kabel og terminalene har dekslene, må du fjerne dekslene.

1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.
2. Slå på Soundbar og TV-en.
3. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter «Digital Audio I»-modus.
4. TV-lyden sendes ut fra Soundbar.

Bruk av Q-Symphony-funksjonen

For Q-Symphony, synkroniseres Soundbar med en Samsung-TV for å avgi lyd gjennom to enheter for optimum lydeffekt. Når Soundbar er koblet til, vises menyen "TV+Soundbar" under menyen Lydutgang på TV-en. Velg den tilsvarende menyen.

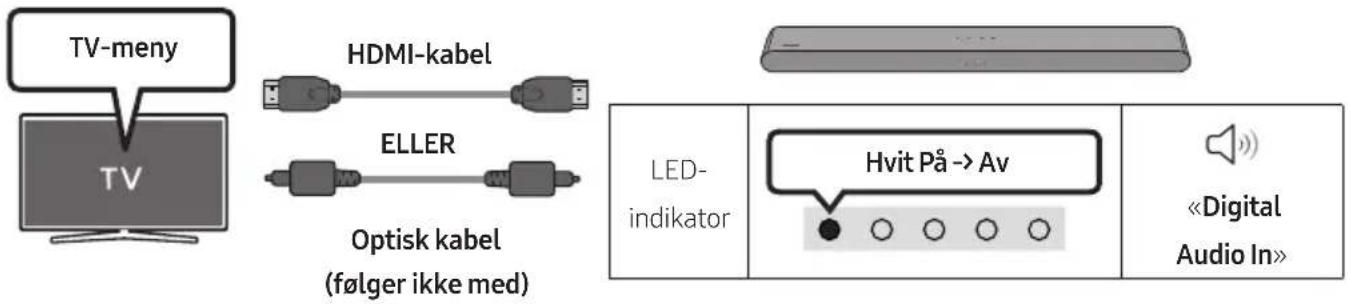

TV-meny HDMI-kabel ELLER Optisk kabel (følger ikke med) LED- indikator Hvit På → Av «Digital Audio In»

• TV-menyeksempel: TV + [AV] Soundbar serienavn (HDMI)

MERKNADER

• Den kan fungere i samsvar med kodeken som støttes av TV-en.
• Denne funksjonen støttes kun når HDMI-kabelen eller den optiske kabelen (følger ikke med) er tilkoblet.
• Meldingen som vises, avhenger av TV-modellen.
• Denne funksjonen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller.

06 BRUKE EN TRÅDL∅S TILKOBLING TIL TV-EN

Koble til via Bluetooth

Når en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

- Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesifikasjonene til TV-en din.

Den første tilkoblingen

1. Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen, eller trykk på ➞ (Kilde)-knappen på Soundbar-toppanelet for å åpne «Bluetooth»-modus.

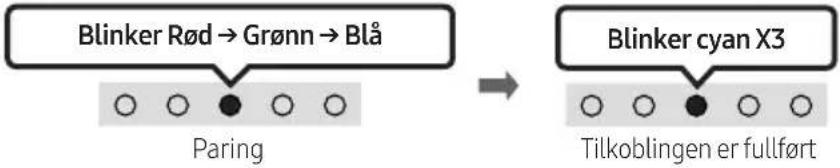

Knappen Bluetooth-paring LED-indikator
ELLERNår i «Bluetooth»-modus	• Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.
	«Ready to connect via Bluetooth.»

(F.eks. Hjem (☐) → Meny → Innst. (☐) → Alle innstillinger (☐) → Lyd → Lydutgang → Bluetooth-høyttalerliste → [AV] Soundbar S5B-Series (Bluetooth))

1. Velg «[AV] Soundbar S5B-Series» fra listen på TV-skjermen.

En tilgjengelig Soundbar er indikert med «Trenger paring» eller «Paret» på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling.

1. Du kan nå høre Samsung-TV-lyd fra Soundbar.

- Hvis det er en tilkoblingslogg mellom Soundbar og Samsung-TV-en, kobles Soundbar automatisk til ved å endre modus til «Bluetooth.»

Hvis enheten ikke klarer å koble til

- Hvis du har en eksisterende Soundbar (f.eks., [AV] Soundbar S5B-Series) på høyttalerlisten på Samsung-TV-en, må du slette den.

• Gjenta deretter trinn 1 til 3.

Koble Soundbar fra Samsung-TV-en

Trykk på (Kilde)-knappen på toppanelet eller på fjernkontrollen for å velge en annen modus enn «Bluetooth».

- Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar. (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.)

TV auto. tilkobling av/på

Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status « Bluetooth Ready ». (for å veksle mellom På → Av)

Venstre-knapp	LED-indikator
	På (standard)	Av
Bluetooth Ready Slå På → Av

Merknader om Bluetooth-tilkobling

- Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

- Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.

- Soundbar slås automatisk av etter 20 minutter i Klar-tilstand.

- Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

• Hvis det er et sterkt elektrisk felt rundt Soundbar.
• Hvis flere Bluetooth-enheter pares med Soundbar samtidig.
  – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

07 KOBLE TIL EN EKSTERN ENHET

Du kan spille av musikkfiler fra lagringsenheter via Soundbar.

USB (5V 0.5A) Mikro-USB til USB-adapterkabel (medfølger ikke)

LED- indikator Hvit På -> Av «USB»

1. Koble Soundbar til USB-pinnen med USB-adapterkabelen ovenfor.

- Mikro-USB til USB-adapterkabelen selges separat. Kontakt Samsungs servicesenter eller Samsungs kundesenter for å kjøpe.

1. Trykk på (Kilde)-knappen på toppanelet eller fjernkontrollen, og velg USB-modusen.

2. Spill av musikkfiler fra lagringsenheten via Soundbar.

- Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 20 minutter.

Kompatibilitetsliste

Filtype	Kodek	Samplingsrate	Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80	~320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80	~320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80	~320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~128kbps
	Wave_Format_MSAudio2 16kHz	~ 48kHz 56 ~128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~192kbps5.1-kanaler 320Kbps
	HE-AAC	24kHz ~ 96kHz	48 ~64kbps5.1-kanaler 160kbps
*.wav	-	16kHz ~ 48kHz	Opp til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~500kbps

• Hvis det er for mange mapper (rundt 200) og filer (rundt 2000) lagret på USB-enheten, kan det ta litt tid før Soundbar får tilgang til og spiller av filene.
• Soundbar støtter bare USB-enheter med filsystemene FAT16 (\~2GB), FAT32 (\~2TB) eller NTFS (\~2TB).

09 KOBLE TIL EN MOBILENHET

Koble til via Bluetooth

Når en mobilenhet er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

- Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.

Mobilenhet

Den første tilkoblingen

- Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.

1. Trykk på ✝ PAIR-knappen på Soundbar-fjernkontrollen, eller trykk på ➞ (Kilde)-knappen på Soundbar-toppanelet for å åpne «Bluetooth»-modus.

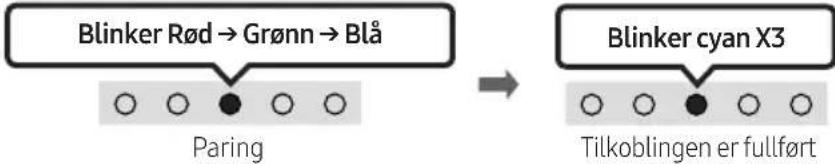

Knappen Bluetooth-paring LED-indikator
ELLERNår i «Bluetooth»-modus	• Til paringen er fullført endres den flerfargede LED-en vekselvis Rød → Grønn → Blå.
	«Ready to connect via Bluetooth.»

1. På enheten din, velg «[AV] Samsung Soundbar S5B-Series» fra listen som vises.

2. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S5B-Series) på høyttalerlisten på mobilenheten, må du slette den.
  • Gjenta trinn 1 og 2.

Merknader om Bluetooth-tilkobling

- Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

- Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.

- Soundbar slås automatisk av etter 20 minutter i Klar-tilstand.

- Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

– Hvis det er et sterkt elektrisk felt rundt Soundbar.

– Hvis flere Bluetooth-enheter pares med Soundbar samtidig.

- Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.

• Soundbar støtter SBC-data (44,1 kHz, 48 kHz).

- Koble kun til en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.

- Du kan ikke koble Soundbar til en Bluetooth-enhet som støtter kun HF (Hands Free)-funksjonen.

- Når du kobler Soundbar til en Bluetooth-enhet, plasser dem så nære hverandre som mulig.

- Jo lenger Soundbar og Bluetooth-enheten er fra hverandre, jo lavere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

- Bluetooth-tilkoblingen fungerer muligens ikke som beregnet i områder med dårlig mottak.

- En Bluetooth-enhet kan oppleve støy eller funksjonsfeil under følgende forhold:

– Når kroppen er i kontakt med signal-mottakeren på Bluetooth-enheten eller Soundbar.

- I hjørner eller når det er en hindring i nærheten, for eksempel en vegg eller skillevegg, der det kan oppstå elektriske forandringer.

– Når de utsettes for radioforstyrrelser fra andre produkter som opererer på samme frekvensområder, for eksempel medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter.

– Hindringer som dører og vegger kan fortsatt påvirke lydkvaliteten selv når enhetene er innenfor det effektive området.

- Vær oppmerksom på at Soundbar ikke kan pares med andre Bluetooth-enheter mens du bruker Bluetooth-alternativet.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Bluetooth Power av/på

Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.
- Hvis Soundbar er koblet fra Bluetooth-enheten, blinker den flerfargede LED-indikatoren på Soundbar tre ganger «Rød».

Koble Soundbar fra Bluetooth-enheten

Trykk på 📋 (Kilde)-knappen på toppanelet eller på fjernkontrollen for å velge en annen modus enn «Bluetooth»

- Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)

TV auto. tilkobling av/på

1. Trykk og hold inne ✘ PAIR-knappen i mer enn fem sekunder på fjernkontrollen mens Soundbar er slått av.
2. En flerfarget LED-lampe på Soundbar blinker «Cyan».

Bluetooth-paringsknapp	LED-indikator
I ventemodus	Flertilkobling på (standard)	Flertilkobling av

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 26)
2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.
3. Hvis musikk spilles av fra Bluetooth-enheten «B» mens du spiller av fra enheten «A», spilles musikken fra enheten «B» av og stopper/pauser avspillingen på enheten «A» automatisk.
4. I versjoner før AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

Bluetooth-multiparing

Slik parer du flere enheter til Soundbar

1. Slå på Soundbar.
2. Bare i «Bluetooth»-modus: Trykk og hold inne (Kilde)-knappen øverst på Soundbar i mer enn fem sekunder slik at Soundbar går inn i «Bluetooth Pairing». På Bluetooth-enhetsiden slår du på Bluetooth og velger Soundbar fra listen over tilgjengelige enheter. Soundbar kobles automatisk til Bluetooth-enheten.
3. En andre Bluetooth-enhet kan pares og kobles til Soundbar med samme metode. Hvis du prøver å koble til en tredje enhet, vil en tilkoblet enhet som ikke spiller av lyd miste dens Bluetooth-tilkobling, men vil fortsatt være paret med Soundbar.
4. Du kan med samme metode pare opptil åtte Bluetooth-enheter, men bare de to siste vil være koblet til Soundbar samtidig.

MERKNADER

• Koble Soundbar og til opptil to Bluetooth-enheter.
• Spill av musikk fra en av de tilkoblede Bluetooth-enhetene mens to enheter er tilkoblet.
• Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.
• På modeller før AVRCP V1.4 kan det være forsinkelse i byttetiden til enheten som spiller av musikken.
• Enheten kan byttes av varsel eller alarm på enkelte enheter.

- Det kan hende at noen enheter ikke støtter Bluetooth- ertilkobling.

- Det tar rundt sju sekunder å bytte enheter i enkelte apper.

- Hvis du prøver å koble til en tredje Bluetooth-enhet, kobles enhetene A og B fra. (En enhet som ikke for øyeblikket spilles av, kobles fra.)

- Bare 1 Samsung-TV eller 2 Bluetooth-enheter kan være koblet til Soundbar om gangen.

- Soundbar kobles fra Bluetooth-enheter när den mottar en sammenkoblingsforespørsel fra en Samsung-TV.

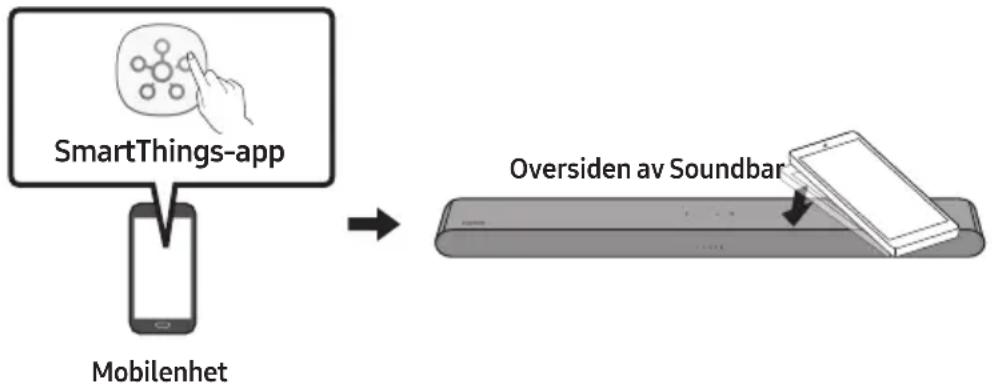

Bruke Tap Sound

Berør Soundbar med mobilenheten for å spille av lyd fra mobilenheten via Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 eller nyere.

1. Slå på Tap Sound-funksjonen på mobilenheten.

- For detaljer om hvordan du slår på funksjonen, se «Aktiver Tap Sound-funksjonen» nedenfor.

1. Trykk på Soundbar med mobilenheten. Velg «Start nå» i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

1. Spill av lyd fra mobilenheten via Soundbar.

2. Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å oppdage vibrasjoner som oppstår när enheten berører Soundbar.

3. Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.
4. Det anbefales at mobilenheten er dekket med et etui. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.
5. For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen.

Aktiver Tap Sound-funksjonen

Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.
2. Velg (≡→_) i SmartThings-appskjermen vist på mobilenheten.
3. Still «Tap View, Tap Sound» til På for å la funksjonen fungere når en mobilenhet beveger seg i nærheten av Soundbar.

MERKNADER

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.
• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.

10 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Må bare monteres på vertikal vegg.
- Må ikke monteres på et sted med høy temperatur eller fuktighet.
- Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.
- Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.

- Kjøp veggmonteringsskruer som er slik at de er tilpasset typen vegg og tykkelsen på veggen du vil montere Soundbar på.

- Diameter: M5 - Lengde: 35 mm eller lengre anbefales.

- Koble kabler fra enheten til eksterne enheter før du installerer Soundbar på veggen.

- Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt.

Veggfestets komponenter

Veggmonteringsveiledning

Festeskrue Skrue

Vinkelstøttemontering

1. Plasser Veggmonteringsveiledning mot veggoverflaten.

2. Veggmonteringsveiledning må ligge vannrett.

3. Hvis TV-en er montert på veggen, må Soundbar installeres minst 5 cm under TV-en.

TV 5 cm eller mer

1. Juster Midtlinjen på veggmonteringsmalen i samsvar med midten av TV-apparatet (hvis du monterer Soundbar under TV-apparatet), og fest deretter Veggmonteringsveiledning på veggen med teip.

- Hvis enheten ikke skal monteres under en TV, plasserer du Midtstilt linje midt på monteringsområdet.

Midstilt linje

1. Bruk en penn til å merke posisjonene til hullene og fjern Veggmonteringsveiledning.

1000000 1000000

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

(Følger ikke med)

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruene.

- Under monteringen må du kontrollere at opphengsdelen av Veggfestebrakettene er plassert på baksiden av Soundbar.

Baksiden av Soundbar Høyre side av Soundbar

1. Monter Soundbar med den påmonterte Veggfestebrakettene på Festeskruene på veggen.

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

- Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene.

11 INSTALLERE SOUNDBAR FORAN TV-EN

3 cm eller mer

Installer midten av Soundbar i midten av TV-en som illustrert på bildet.

Plasser Soundbar minst 3 cm fra TV-en.

MERKNADER

• Sørg for at Soundbar er plassert på et flatt og fast underlag.
• En utilstrekkelig avstand fra TV-en kan resultere i problemer med akustikken.

12 PROGRAMVARE- OPPDATERING

Viktig: Etter oppgradering beholder du de opprinnelige innstillingene.

USB (5V 0.5A) Mikro-USB til USB-adapterkabel (medfølger ikke)

1. Koble en USB-minnepinne til USB-porten på datamaskinen.
   Viktig: Pass på at det ikke er noen musikkfiler på USB-minnepinnen. Dette kan føre til at fastvareoppdateringen mislykkes.
2. Gå til (samsung.com) → velg Angi modellnummer og angi Soundbar-modellen din. Velg håndbøker og nedlastinger, og last ned den nyeste programvarefilen.
3. Lagre den nedlastede programvaren til en USB-minnepinne og velg Pakk ut her for å pakke ut mappen.

4. Slå på Soundbar, og koble USB-minnepinnen som inneholder programvareoppdateringen, til hunnporten på en Mikro-USB-adapterkabel. Koble kabelen til USB-porten på Soundbar.

5. Sett USB-en inn i Soundbar, og bytt til USB-kilde. Programvaren oppdateres automatisk, og oppdateringen fullføres innen to minutter. Under oppdateringsprosessen begynner de fem LED-lampene å blinke i en sløyfe, deretter lyser alle de fem LED-lampene hvitt, og så blinker de fem LED-lampene i en sløyfe igjen. Når oppdateringen er fullført, blinker cyanindikatoren tre ganger, og Soundbar starter automatisk på nytt.

- Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.

1. Slå av Soundbar, koble fra og koble deretter USB-lagringsenheten som inneholder oppdateringsfilene, til USB-porten på Soundbar på nytt.
2. Trekk ut strømledningen til Soundbar, sett den i støpslet igjen, og slå deretter på Soundbar.

MERKNADER

• Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydfiler som støttes av Soundbar, blir lagret på USB-lagringsenheten.
• Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slås av automatisk etter at fastvareoppdateringen er ferdig.
• Etter oppgradering beholder du de opprinnelige innstillingene. (deriblant volum, lydfelt osv.)
• Når fastvareoppdateringen er fullført, slås Soundbar automatisk på, og talegrensesnittet vises. Hvis programvareoppdateringen mislykkes, må du sjekke om USB-minnepinnen er ødelagt.
• Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.
• Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.

Tilbakestill

5 Sec - +

Med Soundbar på, trykk - + (Volum) på enheten samtidig i minst 5 sekunder. LED-skjermen endres som vist nedenfor, og Soundbar er tilbakestilt.

FORSIKTIG

- Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette når tilbakestilling er nødvendig.

13 FEILS∅KING

Kontroller følgende før du søker hjelp.

→Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten.

→Når du har fjernet strømledningen, sett den inn igjen.
→Slå den eksterne enheten av og på igjen, og prøv på nytt.
→Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 9.)

→Pek fjernkontrollen rett mot Soundbar.
→Bytt ut batteriene med nye.

Soundbar spiller ikke av noe lyd.

→Volumet på Soundbar er for lavt eller dempet. Juster volumet.
→Når en ekstern enhet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten.
→For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( mit → Meny → Innst. ( )
→ Alle innstillinger (💡 → Lyd → Lydutgang → Velg Soundbar)
→Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.
→Fjern strømledningen helt, koble til igjen og slå på strømmen.
→Initialiser produktet og prøv igjen. (Se side 36.)

→Når du kobler til en ny enhet, bytt til Bluetooth-paring for tilkobling. (Trykk på
* PAIR-knappen på fjernkontrollen eller trykk på → (Kilde)-knappen på innfatningen i minst 5 sekunder.)
→Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.
→Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem (
Meny → Innst. (→ Alle innstillinger (→ Lyd → Lydutgang → Bluetooth-høyttalerliste)
→Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt.
→Initialiser produktet og prøv igjen. (Se side 36.)

Lyden blir borte när den er koblet til via Bluetooth.

→Hvis enheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.
→Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene.

→Når TV-en er koblet til Soundbar, kan det hende at Bluetooth-flertilkobling ikke fungerer. Koble Soundbar fra TV-en og prøv igjen.
→Kontroller om innstillingen for Bluetooth-flertilkobling er slått på. (Se avsnittet
«Soundbar kobles ikke til via Bluetooth.»)
→Koble fra enheten som for øyeblikket spilles av, par med enheten du vil koble til, og koble til den forrige enheten igjen.
→Hvis du ikke hører lyden selv etter at du har koblet til på riktig måte, kan du se avsnittet
«Lyden blir borte när den er koblet til via Bluetooth.».

→Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.

14 LISENS

DOLBY AUDIO

For å sende henvendelser og spørsmål angående åpne kilder, kontakt Samsung Open Source (http://opensource.samsung.com)

16 VIKTIG MERKNAD OM SERVICE

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

17 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-S56B
USB 5V/0,5A
Vekt 2,4 kg
Dimensjoner (B x H x D) 670,0 x 62,3 x 105,0 mm
Driftstemperaturområde +5°C til +35°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	(30W x 2) + (30W x 2) + 20W
Avspillingsformater som støttesDTS, Dolby® Digital (DTS Virtual Surround spilles av i DTS-format.)	LPCM 2ch, Dolby AudioTM(Støtter Dolby® Digital), DTS, DTS Virtual:X
UTGANGSEFFEKT, TRÅDL∅S ENHET Overføringseffekten er 9 dBm.
Totalt strømforbruk i hvilemodus (W) 0,5W
BluetoothMetode for deaktivering av port	Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel.
  • Vekt og dimensjoner er omtrentlige.

Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du finner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

miljøvennlig utforming av eksterne strømkilder:

www.samsung.com/global/ecodesign_subproduct

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI

KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT

VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

Tilslutter elektrisk strøm 16

Tilslutter elektrisk strøm

- Eksempel på tv-menu: TV + [AV] Soundbar serienavn (HDMI)

BEMÆRKNINGER

Den første tilslutning

1. Tryk på knappen ✝ PAIR på Soundbar-fjernbetjeningen, eller tryk på knappen ➞ (Kilde) på toppanelel på Soundbar for at vælge tilstanden "Bluetooth".

Bluetooth parring-knap LED-indikator
ELLERNår apparatet er i “Bluetooth”-tilstand	Indtil parringen er fuldført, skidtes flerfarvet LED somRød→Grøn→Blåskiftevis.
	"Ready to connect via Bluetooth."

"Bluetooth Ready". (Slå til → fra)

Venstre knap LED-indikator
	Til (standard)	Fra
Bluetooth Ready Slå til → Fra

Den første tilslutning

(Medfølger ikke)

1. Monter Soundbar med de tilhørende
