Produkttyp	Soundbar
Marke	Samsung
Modell	HW-S56B / HW-S50B
Abmessungen (B x H x T)	670,0 x 62,3 x 105,0 mm
Gewicht	2,4 kg
Stromversorgung	Netzadapter AC/DC 19V, Standby-Verbrauch 0,5W
Gesamtausgangsleistung	160 W (30W x 4 + 20W)
Konnektivität	HDMI ARC, optischer Eingang, USB (5V/0,5A), Bluetooth
Unterstützte Audioformate	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Audiofunktionen	Soundmodi (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Nachtmodus, Stimmenverstärkung, 7-Band-Equalizer
Bluetooth	Version 5.0 mit Multi-Verbindung (2 Geräte), Reichweite ~10 m
Enthaltene Komponenten	Fernbedienung, Batterien, HDMI-Kabel, Netzteil, Netzkabel, Anleitung zur Wandmontage
Wandmontage	Wandhalterung inklusive, Schrauben nicht im Lieferumfang (M5, Länge ≥35 mm)
TV-Kompatibilität	Q-Symphony-Funktion mit Samsung-Fernsehern, HDMI ARC, Bluetooth
Pflege	Mit einem weichen, trockenen Tuch reinigen, Flüssigkeiten und Aerosole vermeiden
Betriebstemperatur	+5°C bis +35°C
Betriebsfeuchtigkeit	10 % bis 75 %
Sicherheit	Überspannungsschutz, automatische Abschaltung nach 20 min ohne Signal, Klasse II
Reparaturfähigkeit	Ersatzteile über Samsung-Service erhältlich, Werksreset möglich

Häufig gestellte Fragen - HWS56B SAMSUNG

Die Soundbar lässt sich nicht einschalten. Was tun?

Überprüfen Sie, ob das Netzkabel fest in der Steckdose und im Netzteil steckt. Stellen Sie sicher, dass das AC/DC-Netzteil richtig an der Soundbar angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose.

Wie verbinde ich die Soundbar per HDMI ARC mit meinem Fernseher?

Verwenden Sie ein HDMI-Kabel, um den HDMI (ARC)-Anschluss der Soundbar mit dem HDMI IN (ARC)-Anschluss des Fernsehers zu verbinden. Schalten Sie beide Geräte ein und wählen Sie auf der Soundbar die Quelle 'TV ARC'. Stellen Sie sicher, dass HDMI-CEC in den Fernsehereinstellungen aktiviert ist.

Der Ton der Soundbar unterbricht zeitweise über Bluetooth. Warum?

Dies kann an einer zu großen Entfernung zwischen den Geräten oder an Störungen liegen. Bringen Sie das Bluetooth-Gerät näher an die Soundbar (weniger als 10 m). Vermeiden Sie Hindernisse wie dicke Wände und wellenemittierende Geräte (Mikrowellen, WLAN-Router). Überprüfen Sie auch, ob der Akku des Geräts ausreichend geladen ist.

Die Fernbedienung funktioniert nicht. Wie kann ich sie reparieren?

Richten Sie die Fernbedienung direkt auf die Soundbar, maximal 7 m entfernt. Ersetzen Sie die Batterien durch neue (Typ AAA). Wenn das Problem weiterhin besteht, stellen Sie sicher, dass kein Objekt den Infrarotsensor an der Soundbar blockiert.

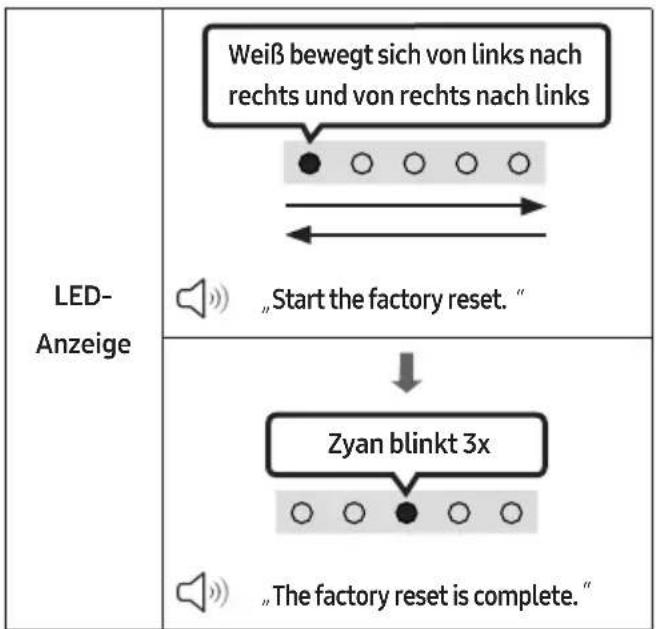

Wie setze ich die Soundbar auf die Werkseinstellungen zurück?

Schalten Sie die Soundbar ein. Halten Sie gleichzeitig die Tasten Lautstärke + und Lautstärke - am Gerät für mindestens 5 Sekunden gedrückt. Die LED-Anzeige blinkt und das Gerät startet neu. Alle Einstellungen werden gelöscht.

Kann ich zwei Bluetooth-Geräte gleichzeitig verbinden?

Ja, die Soundbar unterstützt Bluetooth-Multi-Verbindung. Sie können bis zu 2 Geräte gleichzeitig verbinden. Um diese Funktion zu aktivieren, stellen Sie sicher, dass der Multi-Verbindungsmodus aktiviert ist (standardmäßig). Halten Sie die PAIR-Taste auf der Fernbedienung 5 Sekunden lang gedrückt, wenn die Soundbar ausgeschaltet ist, um umzuschalten.

Wie aktualisiere ich die Software der Soundbar?

Laden Sie die neueste Firmware-Version von der Samsung-Website (samsung.com) herunter und speichern Sie die Datei auf einem USB-Stick, der mit FAT32 formatiert ist. Schließen Sie den Stick über einen Micro-USB-Adapter an den USB-Anschluss der Soundbar an. Schalten Sie die Soundbar ein und wählen Sie die USB-Quelle. Das Update wird automatisch gestartet. Schalten Sie das Gerät während des Vorgangs nicht aus.

Die Soundbar gibt keinen Ton vom Fernseher wieder. Was soll ich überprüfen?

Überprüfen Sie, ob die Soundbar in den Fernsehereinstellungen als Audioausgabe ausgewählt ist (Menü Ton > Audioausgabe). Stellen Sie sicher, dass das Kabel (HDMI oder optisch) richtig angeschlossen ist. Wenn Sie HDMI verwenden, bestätigen Sie, dass die Anschlüsse mit ARC gekennzeichnet sind. Erhöhen Sie die Lautstärke der Soundbar und schalten Sie die Stummschaltung aus.

Wie stelle ich Höhen und Tiefen ein?

Verwenden Sie die Taste TONE CONTROL auf der Fernbedienung, um auf die Einstellungen zuzugreifen. Mit den Tasten Auf/Ab wechseln Sie zwischen 'Treble' (Höhen) und 'Bass' (Tiefen) und stellen dann den Pegel von -6 bis +6 ein. Diese Funktion ist in allen Soundmodi außer 'Standard' verfügbar.

Welche Soundmodi sind verfügbar und wofür sind sie?

Die Soundmodi sind: DTS Virtual:X (immersiver 3D-Sound), Standard (Originalton), Music (natürlicher Klang für Musik), Game (stereoskopischer Sound für Spiele), Adaptive Sound (analysiert den Inhalt und optimiert den Ton automatisch). Wählen Sie sie mit der Taste SOUND MODE auf der Fernbedienung aus.

BEDIENUNGSANLEITUNG HWS56B SAMSUNG

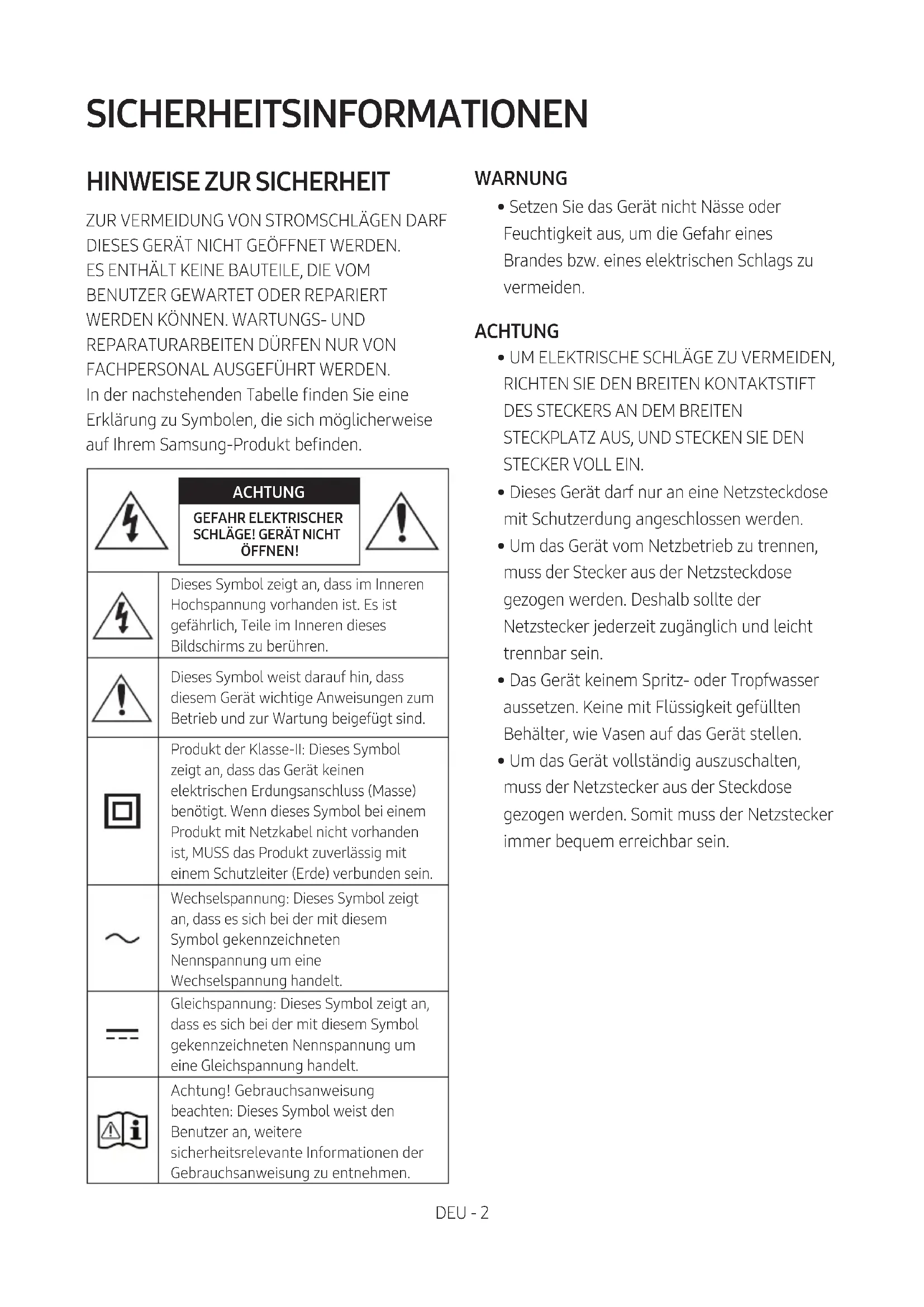

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt befinden.

[ACHTUNG]
	GEFAHR ELEKTRISCHERSCHLÄGE! GERÄT NICHTÖFFNEN!
	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.
	Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.
	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

WARNUNG

- Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7\~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG: Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

INHALT

01 Überprüfen der Komponenten 6

02 Produktübersicht 7

Bedienfeld auf der Vorder-/Oberseite der Soundbar 7

Unteres Bedienfeld der Soundbar 8

03 Verwendung der Fernbedienung 9

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) ____ 9

So verwenden Sie die Fernbedienung ____ 9

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) ____ 14

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi ____ 14

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 15

04 Verbinden der Soundbar 16

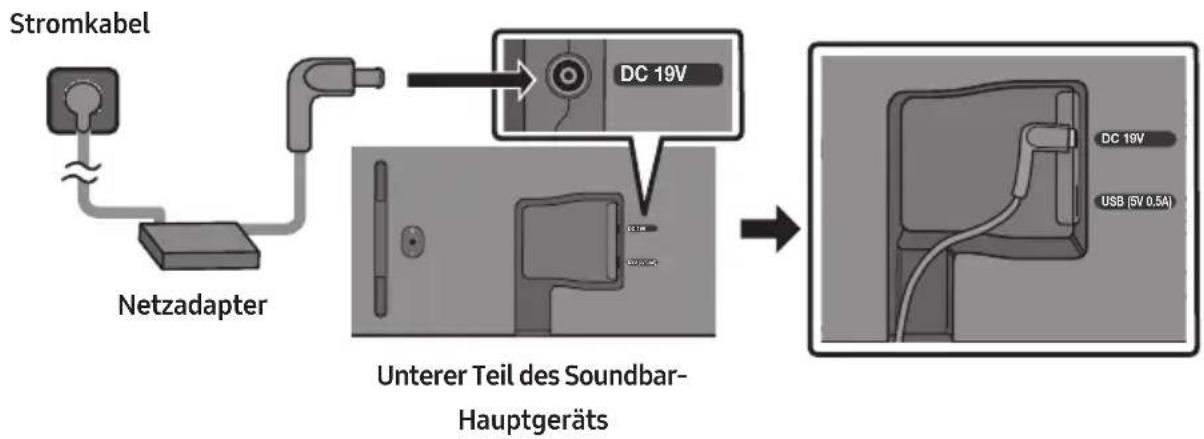

Stromanschluss 16

Verbinden des Rücklautsprecherkits von Samsung und des Subwoofers mit der Soundbar ____ 16

05 Verwendung einer Kabelverbindung mit dem Fernseher 17

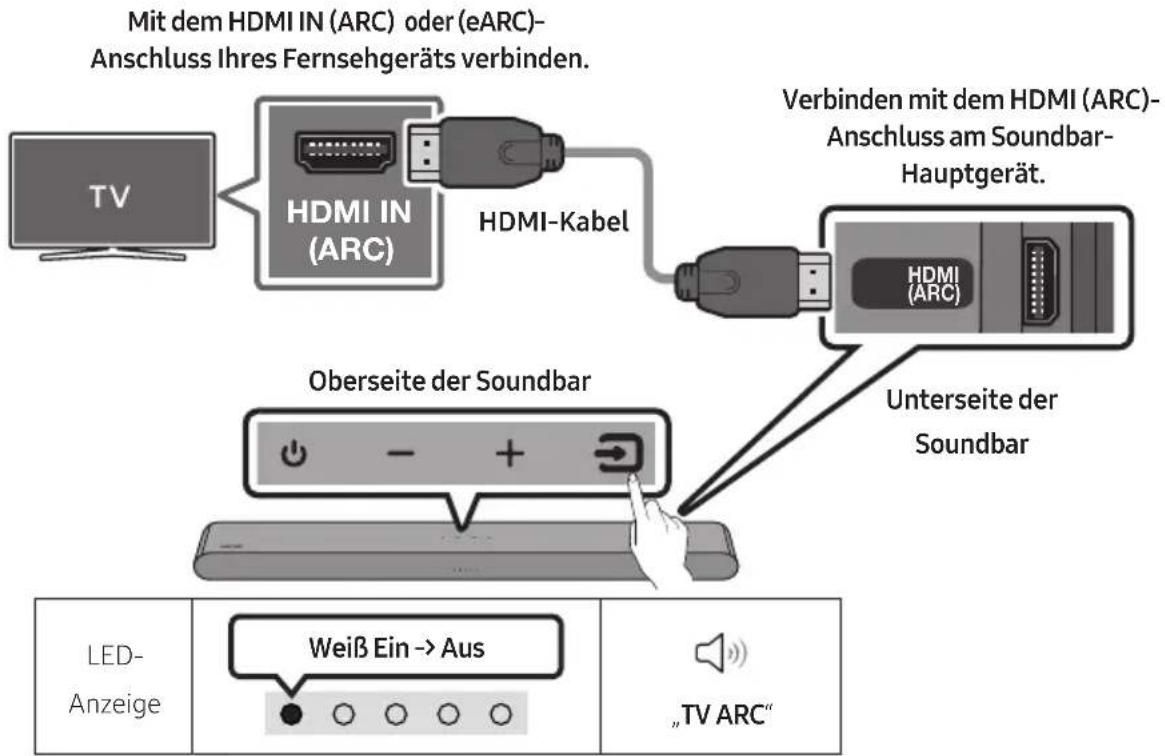

Methode 1. Verbindung mit HDMI ____ 17

Methode 2. Verbindung mit einem optischen Kabel ____ 19

06 Verwendung einer drahtlosen Verbindung mit dem Fernseher 21

Verbindung per Bluetooth 21

07 Verbinden eines externen Geräts 23

Verbindung mit einem optischen Kabel ____ 23

08 Verbinden eines USB speichergeräts 24

09 Verbinden eines Mobilgeräts 26

Verbindung per Bluetooth 26

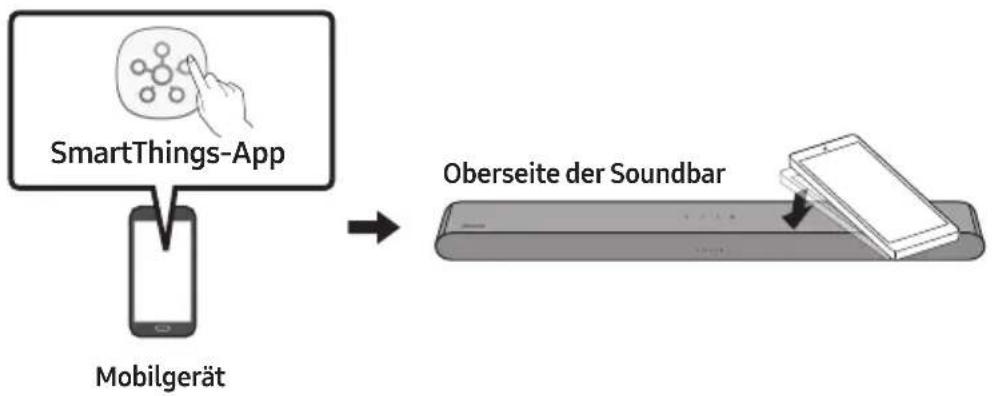

Verwendung von Tap Sound ____ 31

10 Installieren der Wandhalterung 32

Vorsichtsmaßnahmen bei der Installation ____ 32

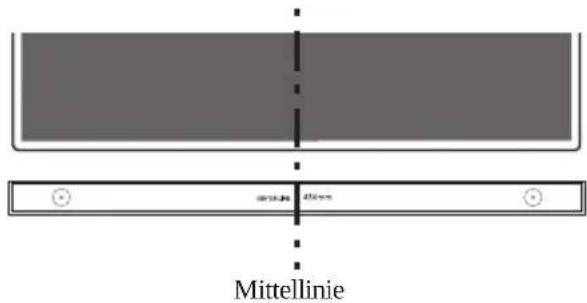

Komponenten der Wandhalterung ____ 32

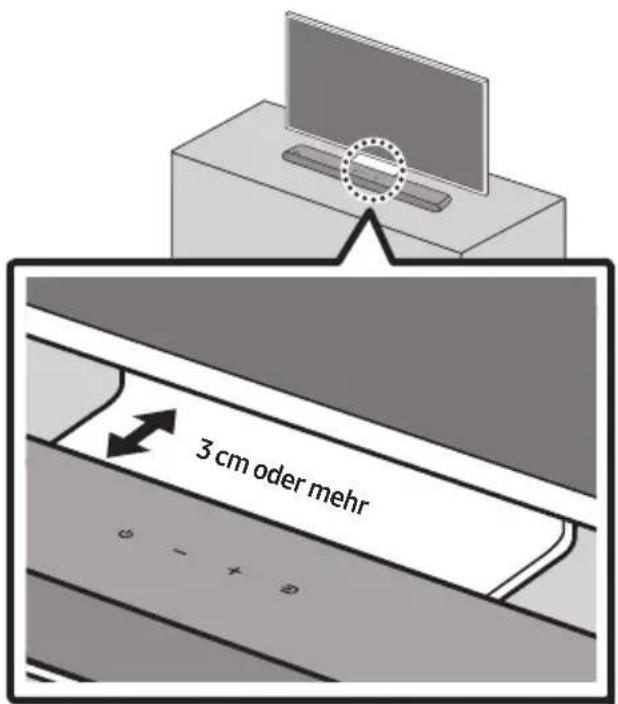

11 Installieren der Soundbar vor dem fernseher 34

12 Software-Update 35

Zurücksetzen 36

13 Fehlerbehebung 37

14 Licence 38

15 Bekanntmachung zu Open Source Lizenzen 39

16 Wichtige Hinweise zum Kundendienst 39

17 Spezifikationen und Leitfaden 40

Technische daten 40

01 ÜBERPRÜFEN DER KOMPONENTEN

Soundbar-Hauptgerät Soundbar-Fernbedienung / Batterien

Stromkabel (Soundbar)

HDMI-Kabel Netzadapter(Soundbar)

Wandhalterungsführung Aufhängungsschraube Schraube Wandhalterung

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.
• Weitere Informationen über die Wandhalterung finden Sie auf Seite 32.
• Design und technische Daten können sich ohne vorherige Ankündigung ändern.
• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen.

02 PRODUKTÜBERSICHT

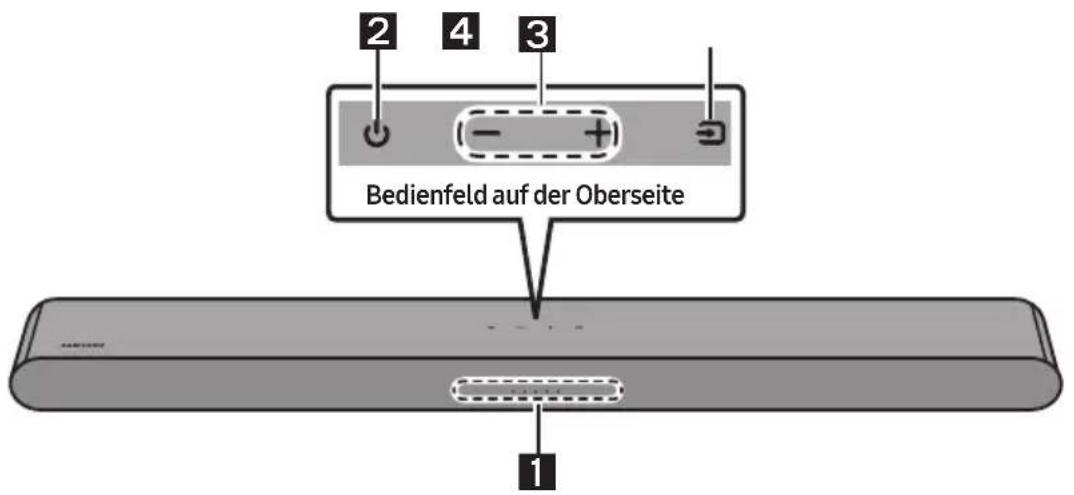

Bedienfeld auf der Vorder-/Oberseite der Soundbar

2 4 3 Bedienfeld auf der Oberseite 1

1	LED-Anzeige	Die LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unten beschrieben an.
		Weiße LED	Weiße LED	Mehrfarbige LED	Weiße LED	Weiße LED
		Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Zyan, Grün, Rot, Gelb, Orange, Lila und Blau.
2	Strom Schaltet den Strom ein und aus.
3	Lautstärke Stellt die Lautstärke ein.
4	Quelle	Drücken Sie die Taste → (Quelle), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann.
		LED-Anzeige	Weiß Ein -> Aus Weiß	Ein -> Aus Weiß Ein -> Aus

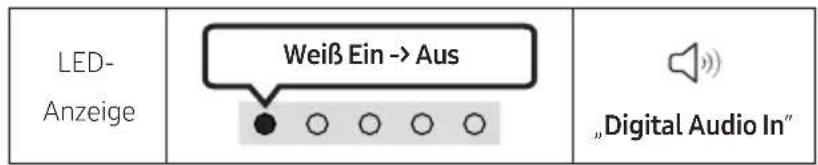

			„Digital Audio In“ oder „TV ARC“	„Bluetooth“ „USB“

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.
• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.
• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher.

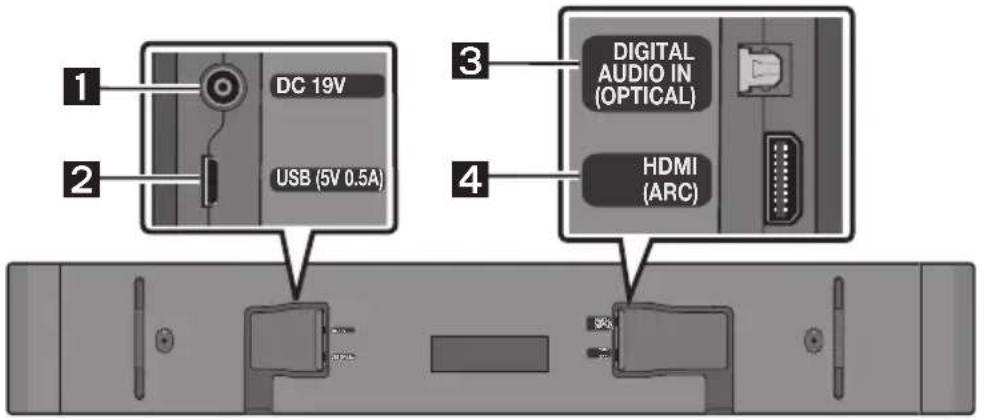

Unteres Bedienfeld der Soundbar

1	DC 19V (Stromversorgungseingang)Verbinden Sie den Netzadapter.

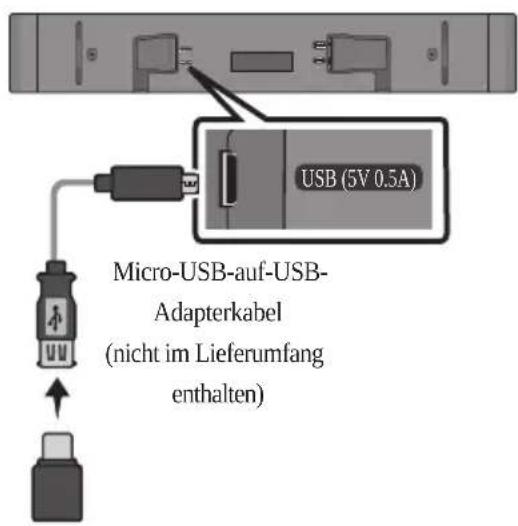

2	USB (5V 0.5A)Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.
3	DIGITAL AUDIO IN (OPTICAL)Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes.
4	HDMI (ARC)An die HDMI (ARC)-Buchse an einem Fernseher anschließen.

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 VERWENDUNG DER FERNBEDIENUNG

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2)

Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist.

Legen Sie 2 AAA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.

So verwenden Sie die Fernbedienung

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Strom

Schaltet die Soundbar ein und aus.

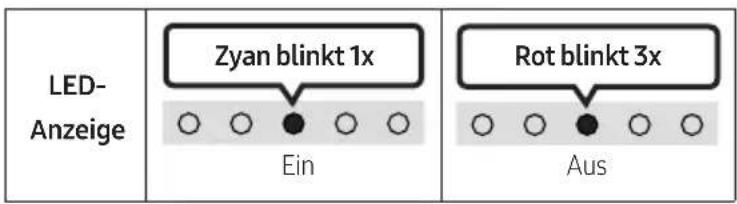

LED- Anzeige Zyan blinkt 1x Ein Rot blinkt 3x Aus

• Auto Power Down-Funktion

In folgenden Situationen wird das Gerät automatisch ausgeschaltet:

- Im Modus „Digital Audio In“ oder „TV ARC“ / "Bluetooth" / „USB", wenn es 20 Minuten lang kein Audiosignal gibt.

2

→ (Quelle)

Drücken Sie hier, um eine quelle, die mit der Soundbar verbunden ist, auszuwählen.

3

(Stummschaltung)

Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten.

Drücken Sie sie erneut, um den Ton wieder einzuschalten.

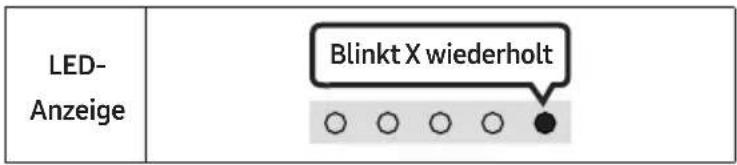

LED- Anzeige Blinkt X wiederholt ○ ○ ○ ○ ●

Lautstärke

Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

LED-Anzeige

Lautstärke höher

Lautstärke niedriger

CH LEVEL

Sie können durch Drücken der Taste die Lautstärke jedes Lautsprechers anpassen.

LED-Anzeige
	„Centre Level“

- Wenn die hinteren Lautsprecher (separat erhältlich) angeschlossen sind, wird die Einstellung „Rear Level“ unterstützt. Wenn Sie die Lautstärke vom „Rear Level“ mithilfe der Oben/Unten-Tasten zwischen -6 und +6 anpassen möchten.

(Soundsteuerung)

Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß.

LED-Anzeige
	„Sync“ → „Night mode“ → „Voice enhancement“

• Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie „Sync“ in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die tonverzögerung auf 0\~300 Millisekunden ein. (Nicht verfügbar im „USB“- oder „Bluetooth“-Modus.)
• „Sync“ wird nur bei einigen Funktionen unterstützt.
• „Night mode“ und „Voice enhancement“ werden im Tonmoduls „DTS Virtual:X“ nicht unterstützt.
• „Night mode“ ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.
• „Voice enhancement“ erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.

	7 Band EQ
	Drücken und halten Sie die Taste(Soundsteuerung) auf der Fernbedienung ca. 5 Sekunden lang gedrückt.		Mit den Tasten Links/Rechts kann jede auf eine Einstellung zwischen -6 und +6 angepasst werden.
		„150Hz“	„150Hz“ → „300Hz“ → „600Hz“ → „1.2kHz“ → „2.5kHz“ → „5kHz“ → „10kHz“

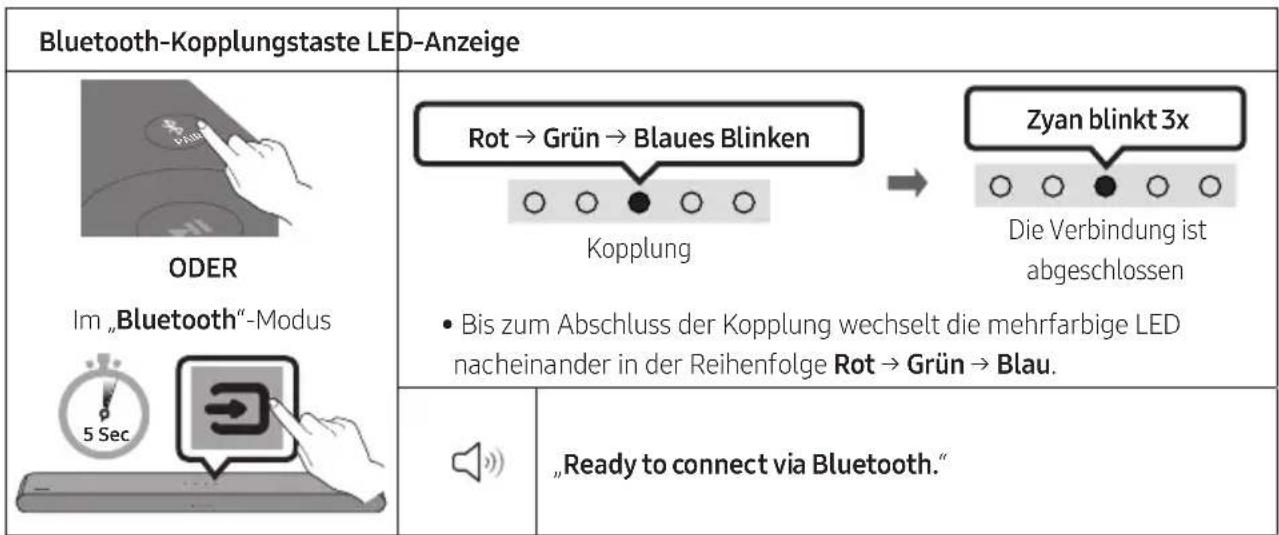

7	Bluetooth PAIRSchalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus.Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt.Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau.
8	▶II (Wiedergabe / Pause)Sie können die Musik auch durch Drücken der Taste im Modus „USB“ wiedergeben oder pausieren.
9	Oben/Unten/Links/RechtsDrücken Sie Oben/Unten/Links/Rechts auf der Taste, um Funktionen auszuwählen oder einzustellen.WiederholenZum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.Musiktitel überspringenDrücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.ID SETDrücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschließen (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).
10	i(Info)Wenn diese Taste gedrückt wird, werden die Informationen für jeden Modus angezeigt. (Siehe Seite 7.)

7

Bluetooth PAIR

8

▶II (Wiedergabe / Pause)

9

Oben/Unten/Links/Rechts

10

i(Info)

11

SOUND MODE

Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. (Der Tonmodus kann je nach TV-Modell unterschiedlich sein.)

LED-Anzeige
	„DTS Virtual:X“ → „Standard“ → „Music“ → „Game“ → „Adaptive Sound“

- DTS Virtual:X

Immersiver 3D-Ton von beliebigem Inhalt.

- Standard

Gibt den Originalton aus.

- Music

Bietet einen natürlicheren und raumfüllenderen Ton für Musikinhalte.

- Game

Liefert einen stereoskopischen Sound, der Sie beim Spielen in die Handlung eintauchen lässt.

- Adaptive Sound

Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.

- Bluetooth Power Ein/Aus

Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet.

- Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

• DRC (Dynamic Range Control) Ein/Aus

DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie bei eingeschalteter Soundbar die Taste SOUND MODE länger als 5 Sekunden gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Bei aktivierter DRC-Funktion wird lauter Ton verringert. (Der Ton kann verzerrt sein.)

Taste SOUND MODE LED-Anzeige
	Ein (Standard)	Aus
DRC Ein/Aus Umschalten Ein → Aus

12

WOOFER (BASS)-LAUTSTÄRKE

PROOFER CH LEVEL TOP GEAR + -

SOLD MODE PROOFER CHA LEVEL

Wenn ein Subwoofer verbunden ist, drücken Sie die Taste nach oder unten, um die Stufe des Tieftöners auf -12 oder auf -6 bis +6 einzustellen. Wenn ein Subwoofer getrennt ist, drücken Sie die Taste nach oder unten, um die Bassstufe auf -6 bis +6 einzustellen. Wenn Sie die Lautstärke des Tieftöners (Bass) auf Stufe 0 (Standard) einstellen möchten, drücken Sie die Taste (Falls eine Soundbar mit dem drahtlosen Subwoofer verbunden ist (separat erhältlich)).

13

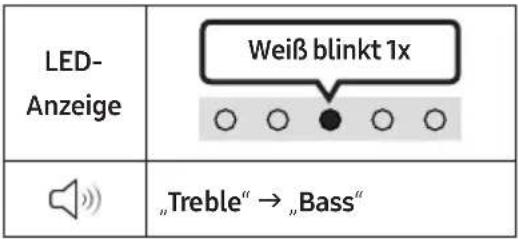

TONE CONTROL

Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. (Diese Funktion ist in allen Tonmodi außer dem Modus „Standard“ verfügbar.)

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER (Oben)	TV-Fernbedienung Ein/Aus	Seite 15
Links	Automatische TV-Verbindung Ein/Aus	Seite 22
Oben ID SET Seite 11
[2008] (Soundsteuerung)	7 Band EQ Seite 11
SOUND MODE	DRC Ein/Aus Seite 12
	Bluetooth Power Ein/Aus Seite 12
*PAIR	Bluetooth-Mehrfachverbindung Ein/Aus Seite 29

Ausgabe-spezifikationen für die unterschiedlichen sound-effekt-modi

Effekt Eingang		Ausgang
		Nur mit Soundbar	Nur mit Subwoofer	Mit Subwoofer und drahtlosem Rücklautsprecherkit
DTS Virtual:X	2.0 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
	5.1 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
Standard	2.0 Kanal	2.0 Kanal	2.1 Kanal	2.1 Kanal
	5.1 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
Music	2.0 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
	5.1 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
Game	2.0 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
	5.1 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
Adaptive Sound	2.0 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal
	5.1 Kanal	3.0 Kanal	3.1 Kanal	5.1 Kanal

- Das drahtlose Rücklautsprecherkit und der Subwoofer von Samsung sind separat erhältlich. Zum Kauf eines Kits oder des Subwoofers kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.
• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.
• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-Fernbedienung Ein/Aus

1. Schalten Sie die Soundbar aus.
2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „Off-TV Remote“

(Standardmodus), „Samsung-TV Remote“, „All-TV Remote“.

Der Status der LED-Anzeige ändert sich, wie nachfolgend gezeigt, bei jedem Wechseln des Modus.

Fernbedienungstaste LED-Anzeige Status
		„Off-TV Remote“(Standardmodus)	Die TV-Fernbedienung deaktivieren.
		„Samsung-TV Remote“	Die IR-Fernbedienung eines Samsung-TVs aktivieren.
		„All-TV Remote“	Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.

04 VERBINDEN DER SOUNDBAR

Stromanschluss

Verwenden Sie die Stromkomponenten, um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschließen:

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
• Schließen Sie das Netzkabel zuerst an den AC/DC-Adapter an. Schließen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar an.
• Schließen Sie das Stromkabel an eine Steckdose an.

HINWEISE

• Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein
• Achten Sie darauf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden des Rücklautsprecherkits von Samsung und des Subwoofers mit der Soundbar

Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das drahtlose

Rücklautsprecherkit (SWA-9100S, separat erhältlich) und der drahtlose Subwoofer (SWA-W510, separat erhältlich) von Samsung an Ihre Soundbar anschließen.

Detaillierte Informationen zu Verbindungen finden Sie im Handbuch zum drahtlose Rücklautsprecherkit und dem drahtlosen Subwoofer von Samsung.

05 VERWENDUNG EINER KABELVERBINDUNG MIT DEM FERNSEHER

Methode 1. Verbindung mit HDMI

ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.
• Es wird ein High-Speed HDMI Cable with Ethernet empfohlen.

Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt

Mit dem HDMI IN (ARC) oder (eARC)-Anschluss Ihres Fernsehgeräts verbinden. TV HDMI IN (ARC) HDMI-Kabel Verbinden mit dem HDMI (ARC)-Anschluss am Soundbar-Hauptgerät. HDMI (ARC) Oberseite der Soundbar Unterseite der Soundbar LED-Anzeige Weiß Ein -> Aus „TV ARC“

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.
2. Schalten Sie die Soundbar und den Fernseher ein.

3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

4. Wenn der TV-Ton nicht zu hören ist, drücken Sie den oberen Steuerungsbereich auf der der Soundbar oder die Taste ➞ (Quelle) auf der Fernbedienung, um den „Digital Audio In“-Modus auszuwählen.

5. Wird kein Ton ausgegeben, prüfen Sie die HDMI-Kabelverbindung erneut.
6. Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern.

HINWEISE

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützt, über ein HDMI-Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.
• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI-Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.
• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.
• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Format des digitalen Audioausgangs“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)

Methode 2. Verbindung mit einem optischen Kabel

Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.

LED-Anzeige

„Digital Audio In“

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Drücken Sie die Taste → (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wählen Sie dann den „Digital Audio In“-Modus aus.
4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

Verwenden der Q-Symphony-Funktion

Bei der Q-Symphony wird die Soundbar mit einem Samsung Fernsehgerät synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus.

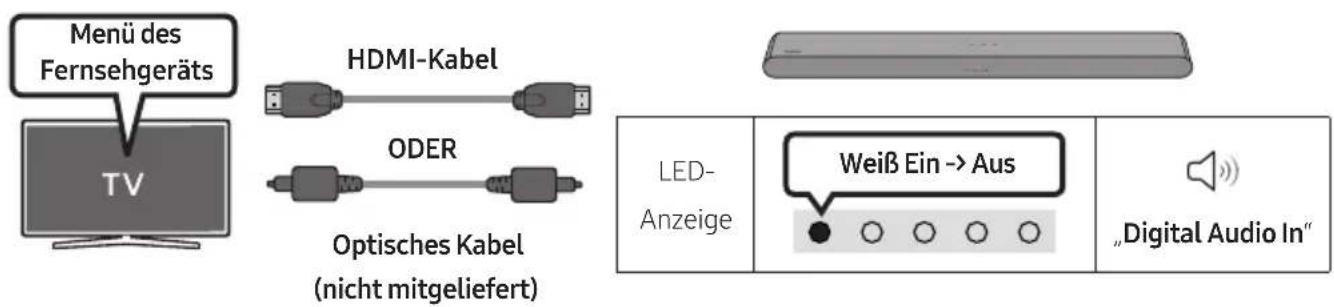

Menü des Fernsehgeräts HDMI-Kabel ODER Optisches Kabel (nicht mitgeliefert) LED- Anzeige Weiß Ein -> Aus „Digital Audio In“

- Beispiel für Menü des Fernsehgeräts: TV + [AV] Soundbar Serienbezeichnung (HDMI)

HINWEISE

• Kann entsprechend des von dem Fernsehgerät unterstützten Codecs betrieben werden.
• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) verbunden ist.
  • Die angezeigte Meldung kann je nach TV-Modell unterschiedlich sein.
• Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.

06 VERWENDUNG EINER DRAHTLOSEN VERBINDUNG MIT DEM FERNSEHER

Verbindung per Bluetooth

Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.
• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezifikation Ihres Fernsehgeräts.

TV

Die erste Verbindung

1. Drücken Sie die Taste ✝ PAIR auf der Fernbedienung der Soundbar oder drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich der Soundbar, um den „Bluetooth“-Modus auszuwählen.

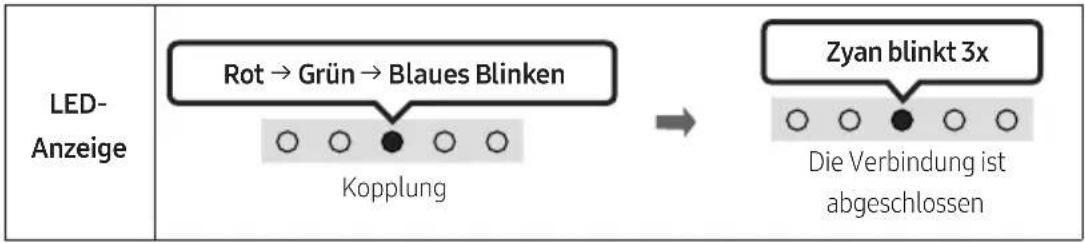

Bluetooth-Kopplungstaste LED-Anzeige ODER Im „Bluetooth“-Modus Kopplung Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. „Ready to connect via Bluetooth.“ Zyan blinkt 3x Die Verbindung ist abgeschlossen

1. Bluetooth-Modus am Samsung-TV auswählen.

(z.B. Home (☐) → Menü → Einstellung (☒) → Alle Einstellungen (☒) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste → [AV] Soundbar S5B-Series (Bluetooth))

1. Wählen Sie „[AV] Soundbar S5B-Series“ aus der Liste auf dem Fernsehbildschirm aus.

Eine verfügbare Soundbar wird mit „Muss gekoppelt werden“ oder „Gekoppelt“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

1. Sie können jetzt den Ton des Samsung-TV über die Soundbar hören.

- Wenn es ein Verbindungsprotokoll zwischen der Soundbar und dem Samsung-Fernseher gibt, wird die Soundbar automatisch verbunden, indem ihr Modus zu „Bluetooth“ gewechselt wird.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung-TV eine vorhandene Soundbar (z.B. [AV] Soundbar S5B-Series) haben, löschen Sie diese.
  • Wiederholen Sie dann die Schritte 1 bis 3.

Trennen der Soundbar vom Samsung-TV

Drücken Sie die Taste → (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

- Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.)

Automatische TV-Verbindung Ein/Aus

Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „Bluetooth Ready“ befindet. (Einschalten → Ausschalten)

Taste „Links“ LED-Anzeige
	Ein (Standard)	Aus
Bluetooth Ready	Umschalten Ein → Aus

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 20 Minuten im Bereitschaftszustand automatisch aus.
• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus:

- Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

- Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. - Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

- Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

07 VERBINDEN EINES EXTERNEN GERÄTS

Verbindung mit einem optischen Kabel

LED- Anzeige Weiß Ein -> Aus „Digital Audio In“

1. Schalten Sie das externe Gerät und die Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am externen Gerät mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und das externe Gerät ein.
3. Wählen Sie den „Digital Audio In“-Modus aus, indem Sie die Taste → (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung drücken.
4. Der Ton des externen Geräts wird über die Soundbar ausgegeben.

08 VERBINDEN EINES USB SPEICHERGERÄTS

Sie können Musikdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben.

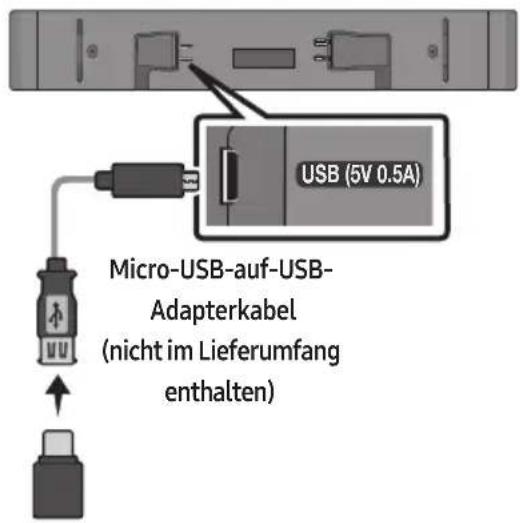

USB (5V 0.5A) Micro-USB-auf-USB- Adapterkabel (nicht im Lieferumfang enthalten)

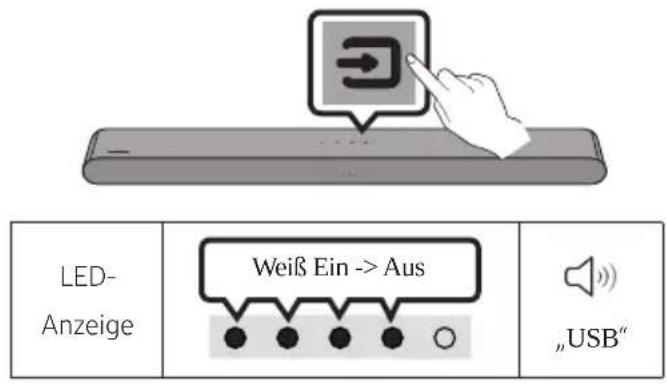

LED- Anzeige Weiß Ein -> Aus „USB“

1. Schließen Sie die Soundbar mithilfe des USB-Adapterkabels oben mit dem USB-Stick an.

- Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.

1. Drücken Sie die Taste ➞ (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung und wählen Sie dann den „USB“-Modus aus.

2. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

- Die Soundbar wird automatisch ausgeschaltet (Auto Power Down), wenn länger als 20 Minuten kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Verlängerung Codec Samplingrate Bitrate
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
		MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
		Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac AAC 16kHz ~ 96kHz 48 ~ 320kbps
		AAC-LC	16kHz ~ 96kHz
		HE-AAC	24kHz ~ 96kHz
*.wav	-	16kHz ~ 48kHz	Bis zu 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Sind zu viele Ordner (ungefähr 200) und Dateien (ungefähr 2000) auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.
• Die Soundbar unterstützt nur USB-Geräte mit den Dateisystemen FAT16 (\~2 GB), FAT32 (\~2 TB) oder NTFS (\~2 TB).

09 VERBINDEN EINES MOBILGERÄTS

Verbindung per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

- Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein.

Mobilgerät

Die erste Verbindung

- Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m befindet.

1. Drücken Sie die Taste ✝ PAIR auf der Fernbedienung der Soundbar oder drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich der Soundbar, um den „Bluetooth“-Modus auszuwählen.

Bluetooth-Kopplungstaste LED-Anzeige
ODERIm „Bluetooth“-Modus	KopplungabgeschlossenBis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau.
		„Ready to connect via Bluetooth.“

1. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV] Samsung Soundbar S5B-Series“.
2. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. „[AV] Samsung Soundbar S5B-Series“) haben, löschen Sie diese.
  • Wiederholen Sie die Schritte 1 und 2.

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.
• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  • Die Soundbar schaltet sich nach 20 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

- Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.
  • Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).
• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.
• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.
• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.
• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite befinden.
• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.
• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen:

- Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist

– In Ecken oder wenn sich in der Nähe ein Hindernis wie eine Wand oder eine Trennwand befindet, an dem elektrische Änderungen auftreten können.

- Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte.

- Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich befinden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Bluetooth Power Ein/Aus

Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar eingeschaltet ist.
2. Die mehrfarbige LED-Anzeige auf der Soundbar blinkt in der Farbe „Zyan“.

Taste SOUND MODE LED-Anzeige
	Ein (Standard)	Aus
Bluetooth PowerEin/Aus	Umschalten Ein → Aus

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste → (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

- Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

Bluetooth-Mehrfachverbindung

Die Soundbar kann mit 2 Bluetooth-Geräten gleichzeitig verbunden werden.

Automatische TV-Verbindung Ein/Aus

1. Halten Sie die Taste ✝ PAIR mindestens 5 Sekunden gedrückt, während die Soundbar ausgeschaltet ist.
2. Die mehrfarbige LED-Anzeige auf der Soundbar blinkt in der Farbe „Zyan“.

Bluetooth-Kopplungstaste LED-Anzeige
Im Standby-Modus	Mehrfachverbindung Ein(Standard)	Mehrfachverbindung Aus

1. Verbinden Sie die Soundbar mit bis zu zwei Bluetooth-Geräten. (Weitere Informationen finden Sie auf Seite 26)
2. Spielen Sie Musik von einem der angeschlossenen Bluetooth-Geräte ab, während zwei Geräte verbunden sind.
3. Wird bei Wiedergabe auf Gerät „A“ Musik von Bluetooth-Gerät „B“ wiedergegeben, startet die Musikwiedergabe auf Gerät „B“ und wird auf Gerät „A“ automatisch beendet/angehalten.
4. In früheren Versionen als AVRCP V1.4 kann die Schaltzeit des Gerätes, das Musik abspielt, verzögert sein.

Bluetooth-Mehrfachkopplung

So koppeln Sie mehrere Geräte mit der Soundbar

1. Schalten Sie die Soundbar ein.
2. Drücken und halten Sie nur im „Bluetooth“-Modus bei einer beliebigen Quelle die Taste (Quelle) auf der Oberseite der Soundbar länger als 5 Sekunden gedrückt, um die Soundbar in den Modus „Bluetooth Pairing“ zu versetzen, schalten Sie dann auf der Seite des Bluetooth-Gerätes Bluetooth ein und wählen Sie die Soundbar in der Liste der verfügbaren Geräte. Die Soundbar wird automatisch mit dem Bluetooth-Gerät verbunden.
3. Mit der gleichen Methode kann ein 2. Bluetooth-Gerät gekoppelt und mit der Soundbar verbunden werden. Falls Sie versuchen, ein 3. Gerät zu verbinden, wird ein verbundenes Gerät, das keinen Ton wiedergibt, seine Bluetooth-Verbindung verlieren, jedoch weiterhin mit der Soundbar gekoppelt sein.
4. Mit der gleichen Methode können Sie bis zu 8 Bluetooth-Geräte koppeln, aber nur die letzten 2 bleiben gleichzeitig mit der Soundbar verbunden.

HINWEISE

• Verbinden Sie die Soundbar mit bis zu zwei Bluetooth-Geräten.
• Spielen Sie Musik von einem der angeschlossenen Bluetooth-Geräte ab, während zwei Geräte verbunden sind.
• Wird bei Wiedergabe auf Bluetooth-Gerät „B“ Musik von Gerät „A“ wiedergegeben, startet die Musikwiedergabe auf Gerät „B“ und wird auf Gerät „A“ automatisch beendet/angehalten.
• In früheren Versionen als AVRCP V1.4 kann die Schaltzeit des Gerätes, das Musik abspielt, verzögert sein.
• Das Gerät kann bei einigen Geräten durch eine Benachrichtigung oder Alarm gewechselt werden.
• Einige Geräte unterstützen keine Bluetooth-Mehrfachverbindung.
• Der „Bluetooth Pairing“-Modus wird beendet, wenn innerhalb von 3 Minuten kein Gerät gekoppelt wird.
• Ein Gerätewechsel kann bei einigen Apps bis zu 7 Sekunden dauern.
• Falls Sie versuchen ein 3. Bluetooth-Gerät zu verbinden, werden die Geräte A oder B getrennt. (Ein Gerät, von dem derzeit keine Wiedergabe erfolgt, wird getrennt.)
• Es können nur 1 Samsung TV oder 2 Bluetooth-Geräte gleichzeitig mit der Soundbar verbunden werden.
• Die Soundbar wird von Bluetooth-Geräten getrennt, wenn sie eine Verbindungsanforderung von einem Samsung TV erhält.

Verwendung von Tap Sound

Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.
• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel.

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

- Details zum Aktivieren der Funktion finden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren“.

1. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten“ in dem angezeigten Nachrichtenfenster.

Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

1. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.

2. Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

3. Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.
4. Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.
5. Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt.

Die Tap Sound-Funktion aktivieren

Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.
2. Wählen Sie (≡ → ⚙️) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird.
3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die Nähe der Soundbar bewegt wird.

HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus befindet, funktioniert die Tap Sound-Funktion nicht.
• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte befinden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.

10 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen bei der Installation

• Die Installation darf nur an einer vertikalen Wand erfolgen.
- Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
- Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

- Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.

- Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten.

- Durchmesser: M5

- Länge: 35 mm oder länger werden empfohlen.

- Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

- Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen.

Komponenten der Wandhalterung

Wandhalterungsführung

Aufhängungsschraube
Schraube

Wandhalterung

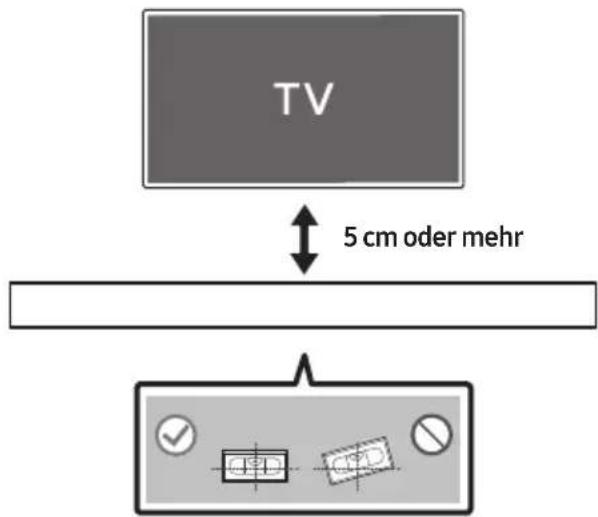

1. Platzieren Sie die Wandhalterungsführung an der Wand.

• Die Wandhalterungsführung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

TV 5 cm oder mehr

1. Richten Sie die Mittellinie der

Wandhalterungsführung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Wandhalterungsführung mit Klebeband an der Wand.

- Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

Mittellinie

1. Markieren Sie die Positionen der Löcher mit einem Stift und entfernen Sie die Wandhalterungsführung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

- Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

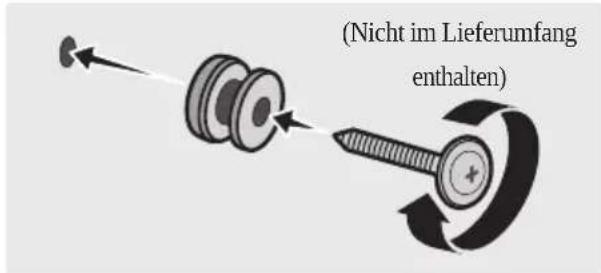

1. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

(Nicht im Lieferumfang enthalten)

1. Installieren Sie 2 Wandhalterungen mit der richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

- Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rückseite der Soundbar

Rechtes Ende der Soundbar

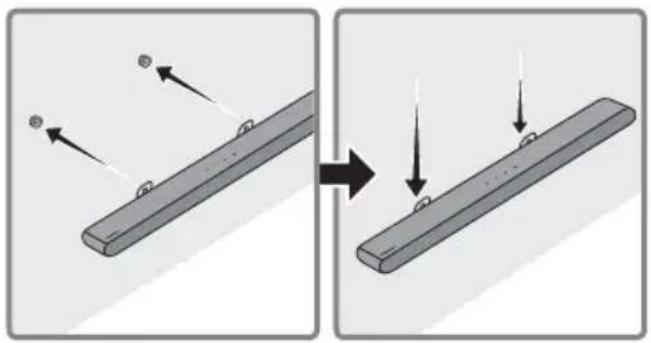

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

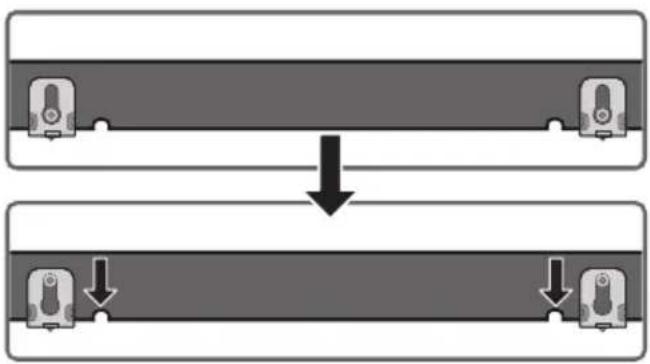

1. Schieben Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterungen sicher auf den Aufhängungsschrauben ruhen.

- Setzen Sie die Aufhängungsschrauben in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschrauben ruhen.

11 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER

3 cm oder mehr

Positionieren Sie die Mitte der Soundbar in der Mitte des Fernsehers wie in der Abbildung dargestellt.

Stellen Sie die Soundbar mindestens 3 cm vom Fernseher entfernt auf.

HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer flachen und stabilen Oberfläche platziert ist.
• Ein unzureichender Abstand von dem Fernsehgerät könnte Probleme bei der Akustik verursachen.

12 SOFTWARE- UPDATE

Wichtig: Behalten Sie nach dem Upgrade die ursprünglichen Einstellungen bei.

USB (5V 0.5A) Micro-USB-auf-USB- Adapterkabel (nicht im Lieferumfang enthalten)

1. Verbinden Sie einen USB-Speicherstick mit dem USB-Anschluss Ihres Computers. Wichtig: Vergewissern Sie sich, dass keine Musikdateien auf dem USB-Speicherstick-Laufwerk vorhanden sind. Dies kann zu einem Fehlschlagen des Firmware-Updates führen.
2. Wechseln Sie zu (samsung.com) → wählen Sie Modell eingeben aus und geben Sie das Modell Ihrer Soundbar ein. Wählen Sie die Handbücher und Downloads aus und landen Sie die neueste Software-Datei herunter.
3. Speichern Sie die heruntergeladene Software auf dem USB-Speicherstick und wählen Sie „Hier extrahieren“ aus, um den Ordner zu entpacken.

4. Schalten Sie die Soundbar ein und schließen Sie den USB-Speichersick mit dem Software-Update am weiblichen Anschluss eines Mikro-USB-Adapterkabels an. Schließen Sie das Kabel am USB-Anschluss der Soundbar an.

5. Schließen Sie das USB-Kabel an der Soundbar an und wechseln zur USB-Quelle. Die Software wird automatisch aktualisiert und das Update wird innerhalb von 2 Minuten abgeschlossen. Während des Update-Vorgangs beginnen die 5 LEDs in einer Schleife zu blinken und leuchten dann hellweiß. Danach blinken die 5 LEDs wieder in einer Schleife. Wenn das Update abgeschlossen ist, blinkt die cyanfarbige Anzeige 3-mal und die Soundbar wird automatisch neu gestartet.

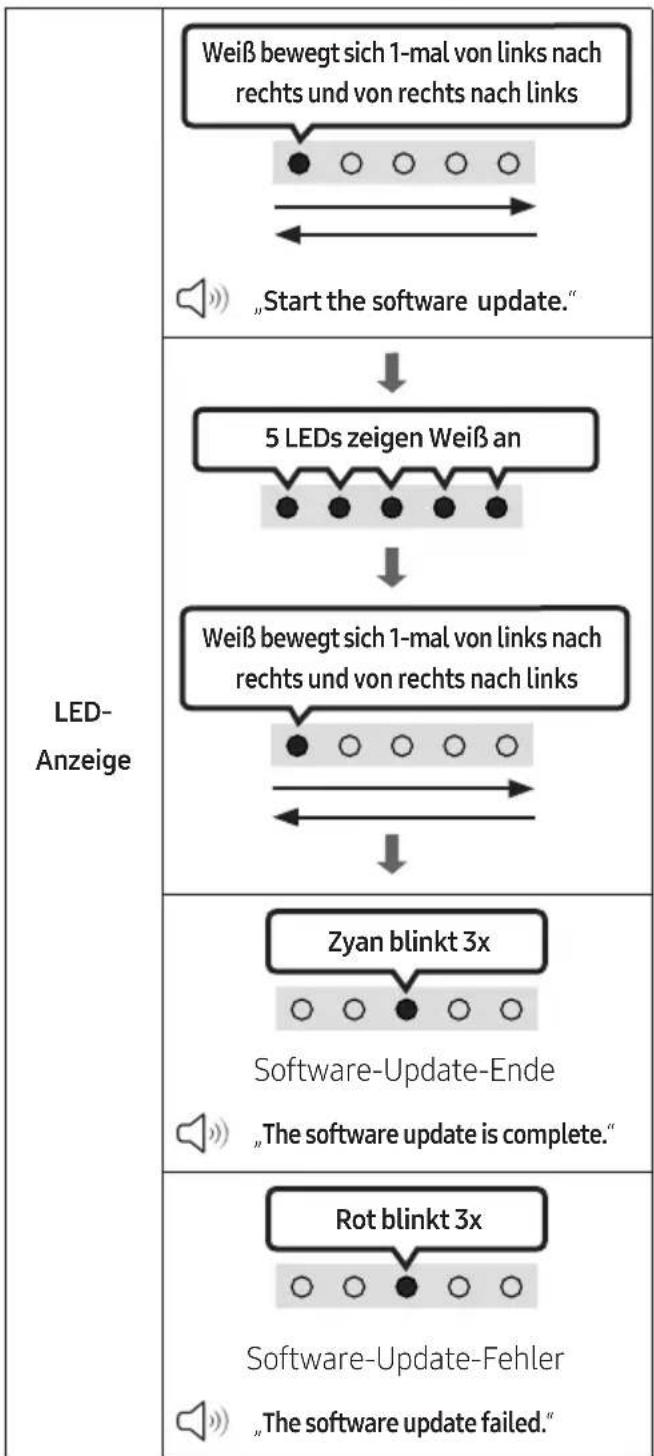


- Dieses Produkt verfügt über eine DUAL-BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.

Falls keine LED-Blinkfolge angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.
2. Ziehen Sie das Stromkabel der Soundbar ab, schließen Sie es erneut an und schalten Sie dann die Soundbar ein.

HINWEISE

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.
• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.
• Behalten Sie nach dem Upgrade die ursprünglichen Einstellungen bei. (einschließlich Lautstärke, Tonfeld usw.)

- Wenn das Firmware-Update abgeschlossen ist, wird die Soundbar automatisch eingeschaltet und die Sprachbenutzeroberfläche wird wiedergegeben. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.
• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

Zurücksetzen

5 Sec - +

Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten – + (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. Die LED-Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt.

LED- Anzeige Weiß bewegt sich von links nach rechts und von rechts nach links „Start the factory reset.“ Zyan blinkt 3x „The factory reset is complete.“

! ACHTUNG

- Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.

13 FEHLERBEHEBUNG

Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren.

Die Soundbar lässt sich nicht einschalten.

→Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist.

Die Soundbar funktioniert unregelmäßig.

→Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.
→Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut.
→Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 9.)

Fernbedienung funktioniert nicht.

→Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.
→Ersetzen Sie die Batterien durch neue.

Die Soundbar gibt keinen Ton aus.

→Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an.
→Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.
→Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( → Menü → Einstellung ( → Alle Einstellungen ( → Ton → Tonausgabe → Soundbar wählen)
→Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an.
→ Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 36.)

Falls das TV-Gerät nicht über HDMI (ARC) angeschlossen ist.

→Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Siehe Seiteh 17.)
→Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt.
→HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start (→Menü →Einstellung (→Alle Einstellungen (→Verbindung →Externe Geräteverwaltung →Anynet+(HDMI-CEC) EIN)

Die Soundbar lässt sich nicht über Bluetooth verbinden.

→Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zur Bluetooth-Kopplung. (Drücken Sie die Taste ✝ PAIR auf der Fernbedienung oder drücken Sie die Taste ➞ (Quelle) am Gehäuse mindestens 5 Sekunden lang.)
→Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.
→Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth-Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start (→Menü → Einstellung ( ) Alle Einstellungen (→Ton → Tonausgabe → Bluetooth-Lautsprecherliste)
→Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. →Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 36.)

Bei einer Bluetooth-Verbindung verschwindet der Ton.

→Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran.
→Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen.

Die Bluetooth-Mehrfachverbindung funktioniert nicht.

→Wenn der TV mit der Soundbar verbunden ist, wird möglicherweise keine Bluetooth-Mehrfachverbindung betrieben. Trennen Sie die Soundbar vom TV und versuchen Sie es erneut.
→Überprüfen Sie, ob die Einstellung für Bluetooth-Mehrfachverbindung aktiviert ist. (Informationen dazu finden Sie im Abschnitt „Die Soundbar lässt sich nicht über Bluetooth verbinden.“.)
→Trennen Sie das aktuell wiedergebende Gerät, koppeln Sie es mit dem Gerät, das Sie verbinden möchten, und verbinden Sie das vorherige Gerät erneut.
→Wenn der Ton auch nach einer korrekten Verbindung nicht gehört werden kann, schlagen Sie im Abschnitt „Bei einer Bluetooth-Verbindung verschwindet der Ton.“ nach.

Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

→Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus.

14 LICENCE

DOLBY AUDIO

* Dieses Produkt unterstützt Dolby Atmos® nicht.

dts.

Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source

(http://opensource.samsung.com)

16 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:
  (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
  (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

17 SPEZIFIKATIONEN UND LEITFADEN

Technische daten

Modellname HW-S50B / HW-S56B
USB 5V/0,5A
Gewicht 2,4 kg
Abmessungen (B × H × T) 670,0 x 62,3 x 105,0 mm
Betriebstemperatur +5°C bis +35°C
Zulässige Luftfeuchtigkeit 10 % ~ 75 %
VERSTÄRKERNennausgangsleistung	(30W x 2) + (30W x 2) + 20W
Unterstützte WiedergabeformateDTS, Dolby® Digital (DTS Virtual Surround wird im DTS-Format wiedergegeben.)	LPCM 2ch, Dolby AudioTM(unterstützt Dolby® Digital), DTS, DTS Virtual:X
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS Die Übertragungsleistung beträgt 9 dBm.

Gesamtstromverbrauch im Bereitschaftszustand (W)	0,5W
Bluetooth Anschlussdeaktivierungsmethode	Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
• Gewicht und Abmessungen können von den Angaben abweichen.

Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist.

Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden.

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss.

Sie sind verpflichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezifische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können.

Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät.

Für Informationen über die Umweltverpflichtungen und produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie:

Ökodesign-Anforderungen an externe Netzteile

www.samsung.com/global/ecodesign_component

SÄKERHETSINFORMATION

WARNING

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKALL DU INTE TA BORT HÖLJET (ELLER BAKSIDAN).

DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA SERVICEÅTAGANDEN TILL KVALIFICERAD PERSONAL.

• Auto Power Down-funktionen

Effekt Ineffekt		Uteffekt
		Endast med Soundbar	Med endast subwoofer	Med subwoofer och trådlösa bakre högtalare
DTS Virtual:X	2.0 kanaler 3.0	kanaler 3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Standard	2.0 kanaler 2.0	kanaler	2.1 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Music	2.0 kanaler 3.0	kanaler 3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Game	2.0 kanaler 3.0	kanaler 3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Adaptive Sound	2.0 kanaler 3.0	kanaler 3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler

Aktivera funktionen Tap Sound

- Funktionen Auto Power Down

Effekt Input		Output
		Kun med Soundbar Kun	med subwoofer	Med subwoofer og trådløst baghøjttalersæt
DTS Virtual:X	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Standard	2.0 kanaler 2.0	kanaler 2.1 kanaler	2.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Music	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Game	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
Adaptive Sound	2.0 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler
	5.1 kanaler	3.0 kanaler	3.1 kanaler	5.1 kanaler

Sådan anvendes Q-Symphony-funktionen

Aktivér Tap Sound-funktionen

Brug SmartThings-appen til at slå funktionen Tap View, Tap Sound til.

(Glisati Activat → Dezactivat)

Butonul Stânga Indicator LED
	Activat (implicit)	Dezactivat
Bluetooth Ready Comutare Activat → Dezactivat

SOLVER MOTOR PROOFER CALIFER GAS CALE GAS GAS + - -

SOLDER MOODER CHANNEL

Kontrolka LED
	„Sync“ → „Night mode“ → „Voice enhancement“

Kontrolka LED
	„DTS Virtual:X“ → „Standard“ → „Music“ → „Game“ → „Adaptive Sound“

- DTS Virtual:X

Kontrolka LED
	„Treble“ → „Bass“

IndikátorLED
	„DTS Virtual:X“ → „Standard“ → „Music“ → „Game“ → „Adaptive Sound“

- DTS Virtual:X

LED indikator
	„DTS Virtual:X“ → „Standard“ → „Music“ → „Game“ → „Adaptive Sound“

- DTS Virtual:X

Sveobuhvatan 3D zvuk sa bilo kog sadržaja.

- Standard

Na izlazu se dobija originalni zvuk.

- Music

LED-näidik
	„DTS Virtual:X“ → „Standard“ → „Music“ → „Game“ → „Adaptive Sound“

- DTS Virtual:X

Iga sisu kaasahaarav 3D-heli.

- Standard

Šviesos diodo indikatorius
	„DTS Virtual:X“ → „Standard“ → „Music“ → „Game“ → „Adaptive Sound“

- DTS Virtual:X
