Produkttype	Soundbar
Mærke	Samsung
Model	HW-S56B / HW-S50B
Mål (B x H x D)	670,0 x 62,3 x 105,0 mm
Vægt	2,4 kg
Strømforsyning	Adapter AC/DC 19V, standbyforbrug 0,5W
Samlet udgangseffekt	160 W (30W x 4 + 20W)
Tilslutning	HDMI ARC, optisk indgang, USB (5V/0,5A), Bluetooth
Understøttede lydformater	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Lydfunktioner	Lydtilstande (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Night mode, Voice enhancement, 7-bånds equalizer
Bluetooth	Version 5.0 med multi-forbindelse (2 enheder), rækkevidde ~10 m
Inkluderede komponenter	Fjernbetjening, batterier, HDMI-kabel, strømadapter, strømledning, guide til vægmontering
Vægmontering	Vægbeslag inkluderet, skruer medfølger ikke (M5, længde ≥35 mm)
TV-kompatibilitet	Q-Symphony-funktion med Samsung TV, HDMI ARC, Bluetooth
Vedligeholdelse	Rengør med en blød, tør klud, undgå væsker og sprays
Driftstemperatur	+5°C til +35°C
Driftsfugtighed	10 % til 75 %
Sikkerhed	Overspændingsbeskyttelse, automatisk slukning efter 20 min uden signal, klasse II
Reparerbarhed	Reservedele tilgængelige via Samsung service, fabriksnulstilling mulig

Ofte stillede spørgsmål - HWS56B SAMSUNG

Soundbaren tænder ikke. Hvad gør jeg?

Kontrollér, at strømledningen er korrekt tilsluttet til stikkontakten og adapteren. Sørg for, at AC/DC-adapteren er korrekt tilsluttet til soundbaren. Hvis problemet fortsætter, prøv en anden stikkontakt.

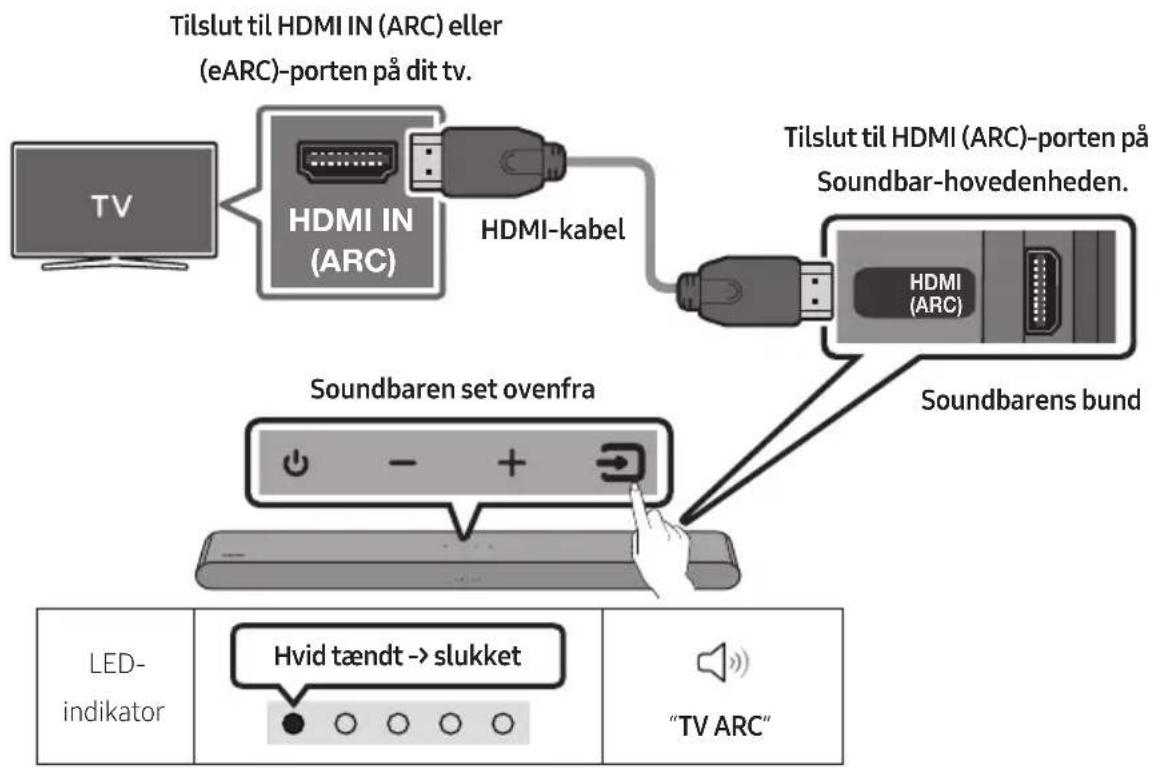

Hvordan tilslutter jeg soundbaren til mit TV via HDMI ARC?

Brug et HDMI-kabel til at forbinde soundbarens HDMI (ARC)-port til TV'ets HDMI IN (ARC)-port. Tænd begge enheder, og vælg kilden 'TV ARC' på soundbaren. Sørg for, at HDMI-CEC er aktiveret i TV'ets indstillinger.

Lyden fra soundbaren afbrydes af og til via Bluetooth. Hvorfor?

Det kan skyldes for stor afstand mellem enhederne eller interferens. Flyt Bluetooth-enheden tættere på soundbaren (inden for 10 m). Undgå forhindringer som tykke vægge og enheder, der udsender bølger (mikrobølgeovne, Wi-Fi-routere). Kontrollér også, at enhedens batteri er tilstrækkeligt opladet.

Fjernbetjeningen virker ikke. Hvordan reparerer jeg den?

Rett fjernbetjeningen direkte mod soundbaren fra maksimalt 7 meters afstand. Udskift batterierne med nye (AAA-type). Hvis problemet fortsætter, kontrollér, at ingen genstande blokerer infrarødsensoren på soundbaren.

Hvordan nulstiller jeg soundbaren til fabriksindstillingerne?

Tænd soundbaren. Hold Volume + og Volume - knapperne på enheden nede samtidigt i mindst 5 sekunder. LED-indikatoren blinker, og enheden genstarter. Alle indstillinger slettes.

Kan jeg tilslutte to Bluetooth-enheder på samme tid?

Ja, soundbaren understøtter Bluetooth multi-forbindelse. Du kan tilslutte op til 2 enheder samtidigt. For at aktivere denne funktion skal du sikre dig, at multi-forbindelsestilstand er aktiveret (standard). Tryk og hold PAIR-knappen på fjernbetjeningen nede i 5 sekunder, når soundbaren er slukket, for at skifte.

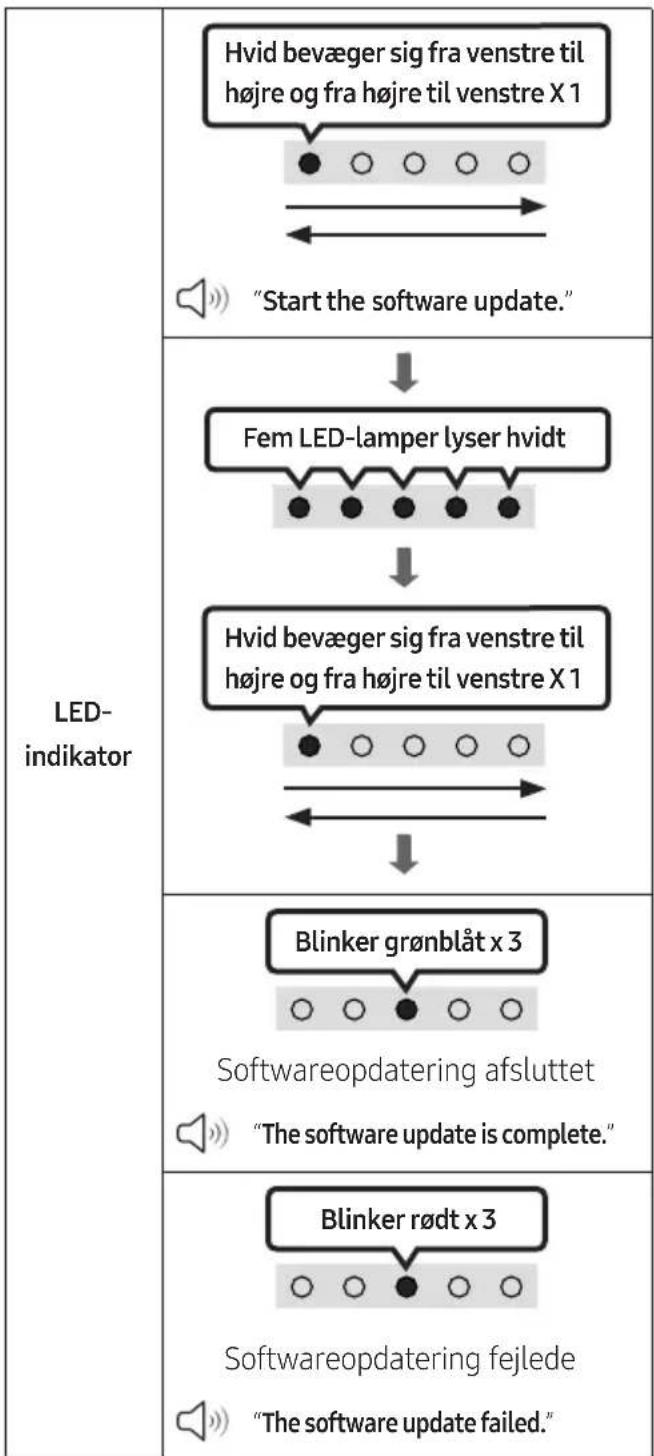

Hvordan opdaterer jeg softwaren på soundbaren?

Download den nyeste firmware fra Samsung-webstedet (samsung.com) og placer filen på et USB-stik formateret som FAT32. Tilslut USB-stikket til soundbarens USB-port via en Micro-USB-adapter. Tænd soundbaren og vælg USB-kilde. Opdateringen starter automatisk. Sluk ikke enheden under processen.

Soundbaren producerer ingen lyd med TV'et. Hvad skal jeg kontrollere?

Kontrollér, at soundbaren er valgt som lydudgang i TV'ets indstillinger (menu Lyd > Lydudgang). Sørg for, at kablet (HDMI eller optisk) er korrekt tilsluttet. Hvis du bruger HDMI, bekræft at portene er mærket ARC. Skru op for lyden på soundbaren og slå lydløs tilstanden fra.

Hvordan justerer jeg bas og diskant?

Brug TONE CONTROL-knappen på fjernbetjeningen for at få adgang til indstillingerne. Brug op/ned-knapperne til at skifte mellem 'Treble' (diskant) og 'Bass' (bas), og juster niveauet fra -6 til +6. Denne funktion er tilgængelig i alle lydtilstande undtagen 'Standard'.

Hvilke lydtilstande er tilgængelige, og hvad bruges de til?

Lydtilstandene er: DTS Virtual:X (immersiv 3D-lyd), Standard (original lyd), Music (naturlig lyd til musik), Game (stereoskopisk lyd til spil), Adaptive Sound (analyserer indhold og optimerer lyden automatisk). Vælg dem med SOUND MODE-knappen på fjernbetjeningen.

BRUGSANVISNING HWS56B SAMSUNG

- Bare én Samsung-TV kan kobles til om gangen.

– Hvis Bluetooth-enheten er slätt av, ikke på plass eller ikke fungerer som den skal.

Hvis LED-sekvensblinkingen ikke vises

Soundbar slås ikke på.

Soundbar fungerer ikke som den skal.

Fjernkontrollen fungerer ikke.

Hvis TV-en ikke er koblet til via HDMI (ARC).

→Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Se side 17.)
→Tilkobling er muligens ikke mulig på grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.). Koble til Soundbar direkte.
→HDMI-CEC er muligens ikke aktivert på TV-en. Slå på CEC på TV-menyen. (Samsung-TV: Hjem
( )→ Meny → Innst. ( )→ Alle innstillinger
(→ Tilkobling → Behandling av eksterne
enheter → Anynet+ (HDMI-CEC) PÅ)

Soundbar kobles ikke til via Bluetooth.

Bluetooth-flertilkobling fungerer ikke.

Soundbar slås ikke automatisk på sammen med TV-en.

* Dette produktet støtter ikke Dolby Atmos®.

dts.

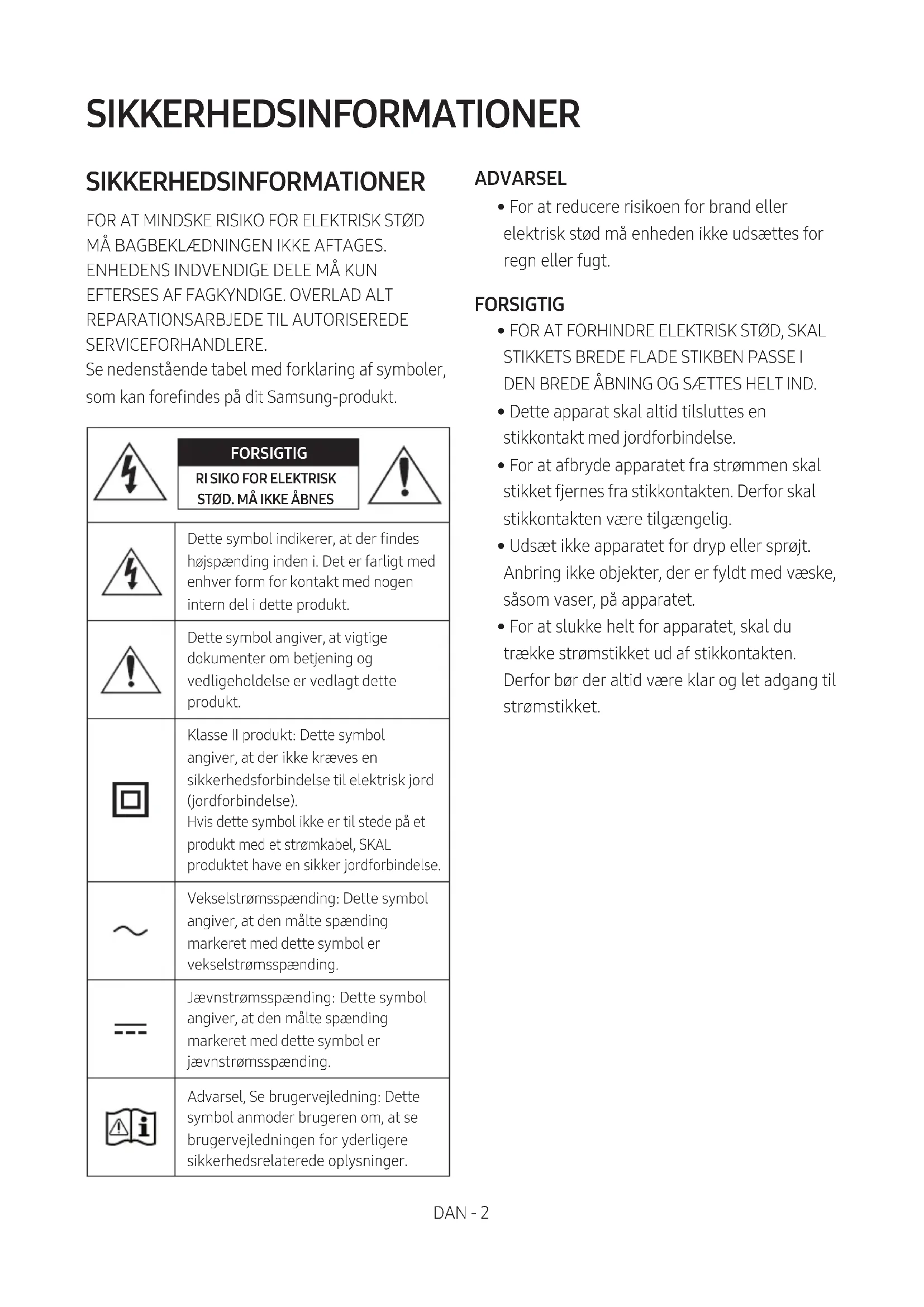

Se nedenstående tabel med forklaring af symboler, som kan forefindes på dit Samsung-produkt.

	FORSIGTIGRI SIKO FOR ELEKTRISKST∅D. MÅ IKKE ÅBNES	[IMAGE]
	Dette symbol indikerer, at der findeshøjspænding inden i. Det er farligt medenhver form for kontakt med nogenintern del i dette produkt.
	Dette symbol angiver, at vigtigedokumenter om betjening ogvedligeholdelse er vedlagt detteprodukt.
	Klasse II produkt: Dette symbolangiver, at der ikke kræves ensikkerhedsforbindelse til elektrisk jord(jordforbindelse).Hvis dette symbol ikke er til stede på etprodukt med et strømkabel, SKALproduktet have en sikker jordforbindelse.
	Vekselstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol ervekselstrømsspænding.
	Jævnstrømsspænding: Dette symbolangiver, at den målte spændingmarkeret med dette symbol erjævnstrømsspænding.
	Advarsel, Se brugervejledning: Dettesymbol anmoder brugeren om, at sebrugervejledningen for yderligeresikkerhedsrelaterede oplysninger.

ADVARSEL

- For at reducere risikoen for brand eller elektrisk stød må enheden ikke udsættes for regn eller fugt.

FORSIGTIG

• FOR AT FORHINDRE ELEKTRISK ST∅D, SKAL STIKKETS BREDE FLADE STIKBEN PASSE I DEN BREDE ÅBNING OG SÄETTES HELT IND.
• Dette apparat skal altid tilsluttes en stikkontakt med jordforbindelse.
• For at afbryde apparatet fra strømmen skal stikket fjernes fra stikkontakten. Derfor skal stikkontakten være tilgængelig.
• Udsæt ikke apparatet for dryp eller sprøjt. Anbring ikke objekter, der er fyldt med væske, såsom vaser, på apparatet.
• For at slukke helt for apparatet, skal du trække strømstikket ud af stikkontakten. Derfor bør der altid være klar og let adgang til strømstikket.

FORHOLDSREGLER

1. Sørg for, at vekselstrømsforsyningen i hjemmet svarer til de strømforsyningskrav, der er angivet på identifikationsetiketten, som sidder på undersiden af produktet. Installer dit produkt vandret på et forsvarligt underlag (møbel) med tilstrækkelig plads omkring til ventilation 7\~10 cm. Sørg for, at ventilationshullerne ikke er blokeret. Anbring ikke enheden på forstærkere eller andet udstyr, der kan blive varmt. Denne enhed en konstrueret til vedvarende brug. For at afbryde enheden helt skal du fjerne stikket fra stikkontakten. Fjern enheden, hvis du har planer om, at den ikke skal bruges i lang tid.

2. Fjern stikket fra stikkontakten i tordenvejr. Strømspidser pga. lyn kan beskadige enheden.

3. Udsæt ikke enheden for direkte sollys eller andre varmekilder. Dette kan medføre, at enheden overophedes og ikke fungerer korrekt.

4. Beskyt produktet mod fugt (f.eks. fra vaser) og stærk varme (f.eks. varm apparater) eller udstyr, der skaber stærke magnetiske eller elektriske felter. Kobl strømkablet fra stikkontakten, hvis enheden ikke fungerer korrekt. Dit produkt er ikke beregnet til kommerciel anvendelse. Dette produkt er kun beregnet til personligt brug. Der kan forekomme fugtdannelse, hvis dit produkt eller din disk har været opbevaret ved lave temperaturer. Hvis du transporterer enheden om vinteren, skal du vente ca. 2 timer, indtil den har opnået rumtemperatur, inden du anvender den.

5. Batterierne, der anvendes i dette produkt, indeholder kemikalier, der er miljøskadelige. Bortskaf ikke batterier sammen med almindeligt husholdningsaffald. Bortskaf ikke batteriet i ild. Batterierne må ikke kortsluttes, adskilles eller overophedes.

FORSIGTIG : Der er eksplosionsfare, hvis batterier monteres forkert. Udskift kun med samme eller tilsvarende type.

INDHOLD

01 Kontrol af komponenterne 6

02 Produktoversigt 7

Soundbarens frontpanel/øverste panel 7

Soundbarens bundpanel 8

03 Brug af fjernbetjening 9

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AAA-batterier) ____ 9

Sådan bruger du fjernbetjeningen ____ 9

Sådan bruges de skjulte knapper (knapper med flere funktioner) ____ 14

Outputspecifikationer for de forskellige tilstande for lydeffekter ____ 14

Indstille Soundbar-lyden med en tv'ets fjernbetjening 15

04 Sådan tilsluttes Soundbaren 16

Tilslutning af det trådløse Samsung-baghøjttalersæt og

Samsung-subwoofer til din Soundbar 16

05 Brug af kabelforbindelse til tv'et 17

Metode 2. Tilslutning ved brug af optisk kabel ____ 19

06 Brug af trådløs forbindelse til tv'et 21

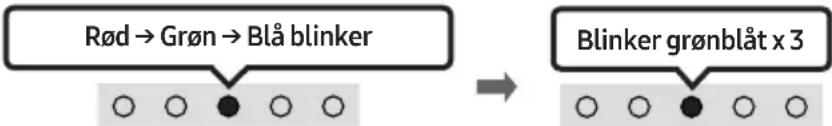

Forbindelse via Bluetooth 21

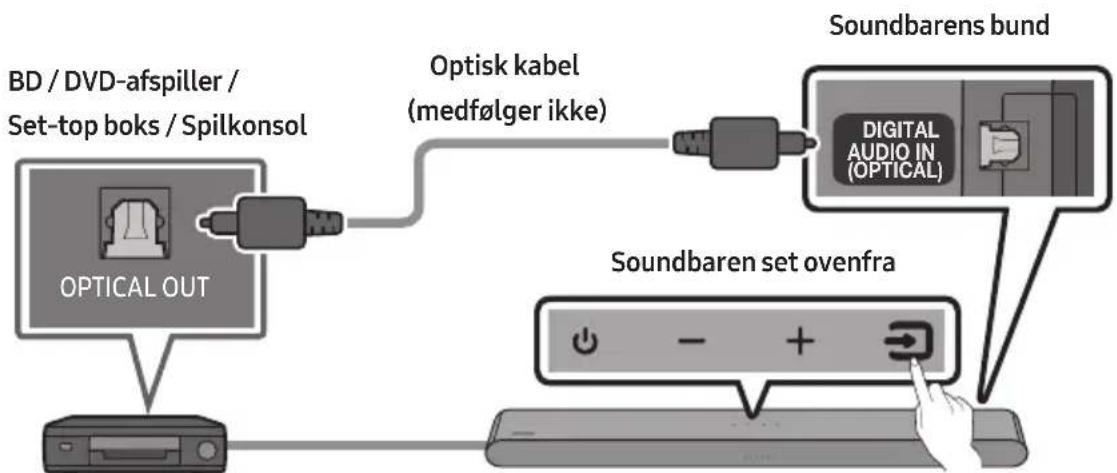

07 Tilslutning til en ekstern enhed 23

Tilslutning ved brug af optisk kabel 23

08 Tilslutning af en USB-lagerenhed 24

09 Tilslutning til en mobilenhed 26

Forbindelse via Bluetooth 26

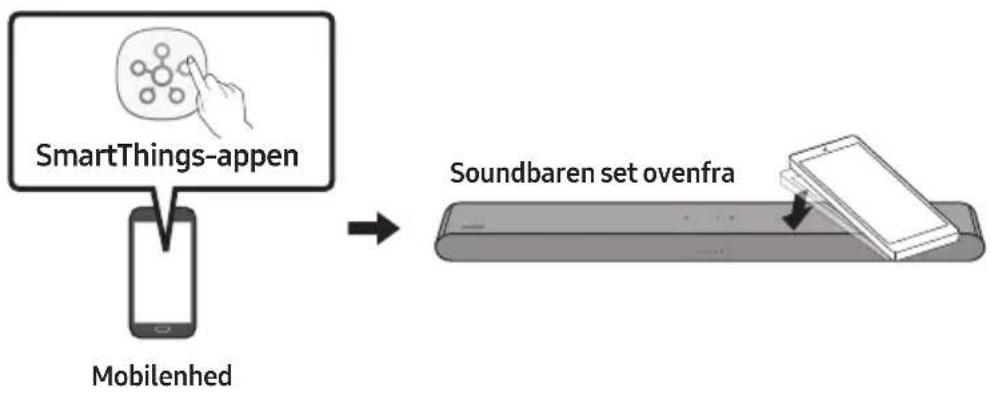

Brug af Tap Sound ____ 31

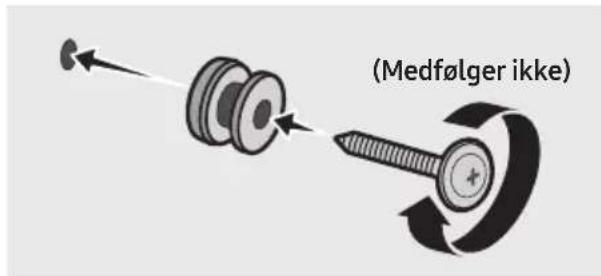

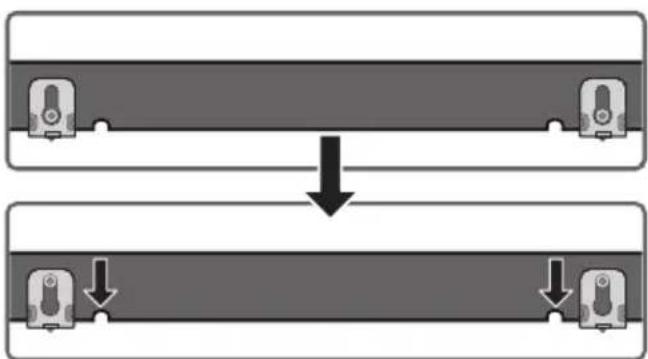

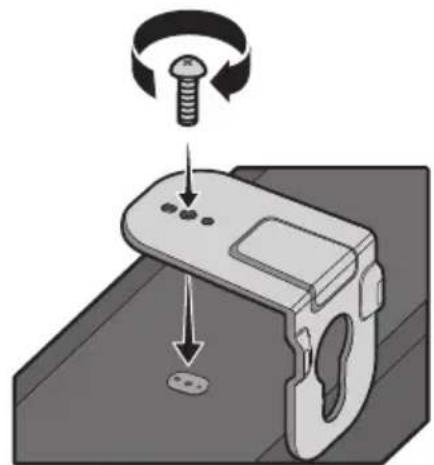

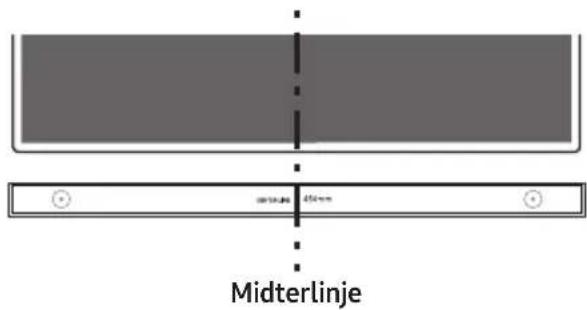

10 Installation af vægmonteringsenheden 32

Forhåndsregler ved installation ____ 32

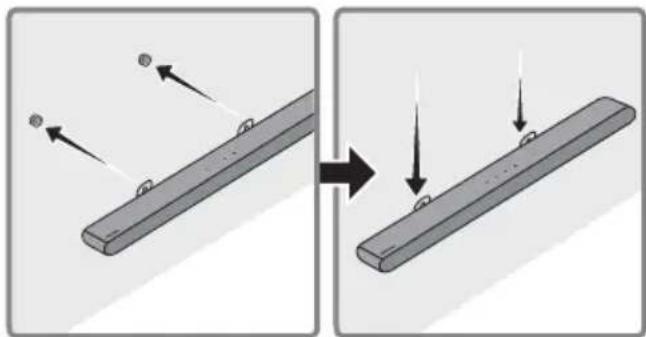

Vægmonteringskomponenter ____ 32

11 Installation af Soundbar foran tv 34

12 Softwareop-datering 35

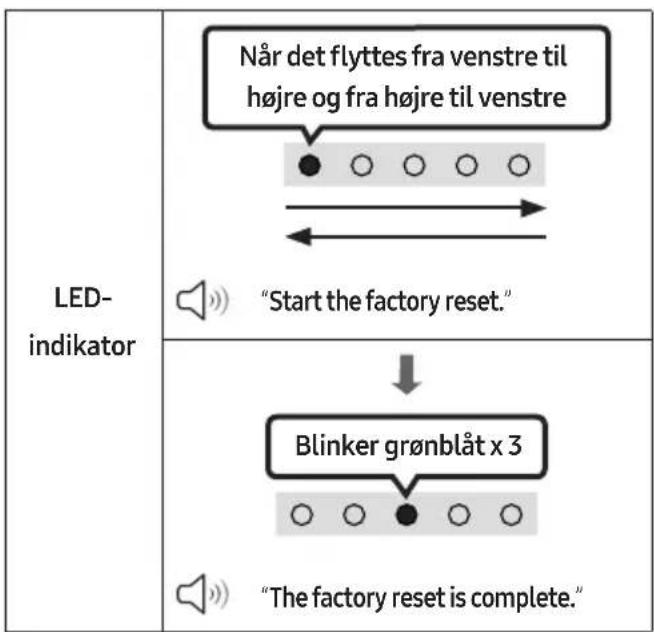

Nulstilling 36

13 Fejlfinding 37

14 Licens 38

15 Bemærkning vedr. Open Source-licens 39

16 Vigtig note om service 39

17 Specifikationer og vejledning 40

Specifikationer 40

01 KONTROL AF KOMPONENTERNE

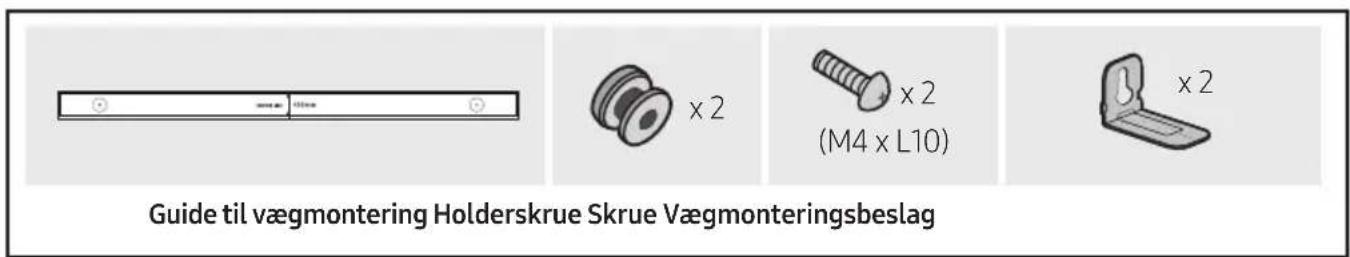

Soundbar-hovedenheden Soundbar fjernbetjening / batterier HDMI-kabel Vekselstrøms-/ jævnstrømsadapter (Soundbar) Strømkabel (Soundbar)

Guide til vægmontering Holderskrue Skrue Vægmonteringsbeslag

• Du kan finde flere oplysninger om strømforsyningen og strømforbruget på produktetiketten. (Etiket: Undersiden af Soundbar-hovedenheden)
• Kontakt et Samsung-servicecenter eller Samsung-kundeservice for køb af ekstra komponenter eller kabler.
• Se side 32 for yderligere oplysninger om vægmontering.
• Design og specifikationer kan ændres uden varsel.
• Udseende af tilbehør kan afvige lidt fra illustrationerne ovenfor.

02 PRODUKTOVERSIGT

Soundbarens frontpanel/øverste panel

2 4 3 Øverste panel 1

1	LED-indikator	LED-indikatoren blinker, lyser eller skifter farve afhængigt af Soundbarens aktuelle tilstand eller status. Farve på LED-indikatoren og antallet af lys indikerer den aktive tilstand som beskrevet nedenfor.
		Hvid LED	Hvid LED	Flerfarvet LED	Hvid LED	[C3ZZ]Hvid LED
		Det flerfarvede LED ændres til Hvid, Grønblåt, Grøn, Rød, Gul, Orange, Lilla, og Blå, afhængigt af tilstanden eller statussen.
2	Tænd/Sluk Slukker og tænder for strømmen.
3	Lydstyrke Indstiller lydstyrken.
4	Kilde	Tryk på knappen → (Kilde) for at skifte tilstanden. Hver gang du skifter tilstanden, lyser LED'en hvidt og slukkes derefter.

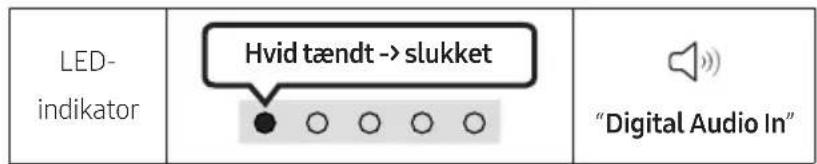

		LED-indikator	Hvid tændt -> slukket Hvid tændt -> slukket Hvid tændt -> slukket
			"Digital Audio In" eller "TV ARC"	"Bluetooth" "USB"

• Når du tilslutter lysnetledningen, begynder strømknappen at fungere i 4 til 6 sekunder.
• Når du tænder for enheden, vil der være en forsinkelse på 4 til 5 sekunder, inden den producerer lyd.
• Hvis du hører lyd fra både tv'et og Soundbaren, gå til menuen Indstillinger for tv-lyden, og skift tv-højttaleren til Ekstern højttaler.

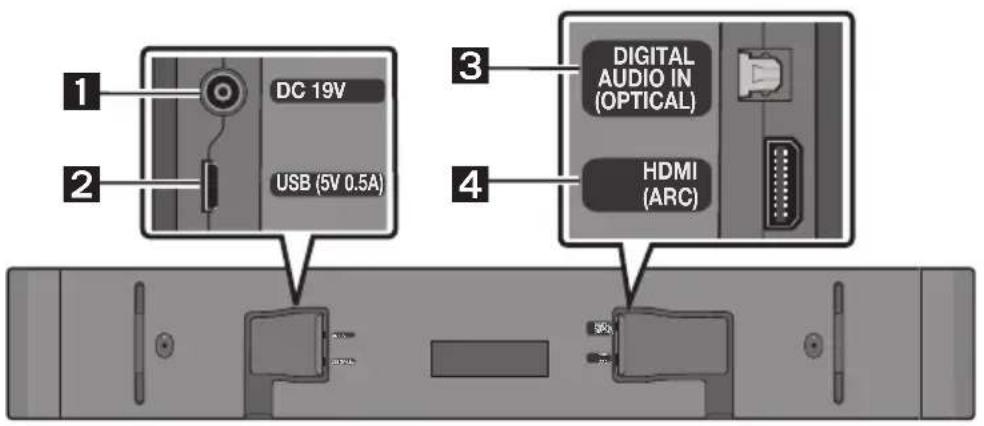

Soundbarens bundpanel

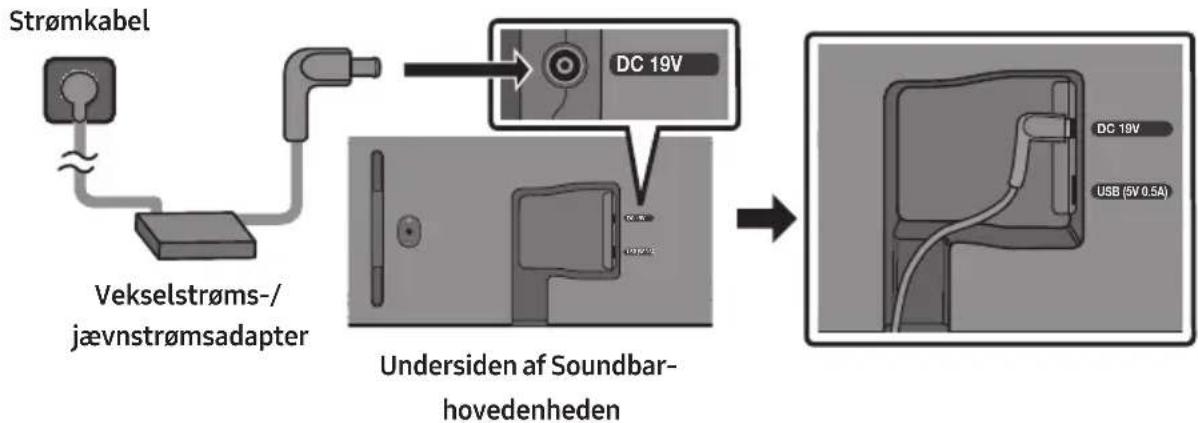

1	DC 19V (Strømforsyning ind)Tilslut AC/DC strømadapter.

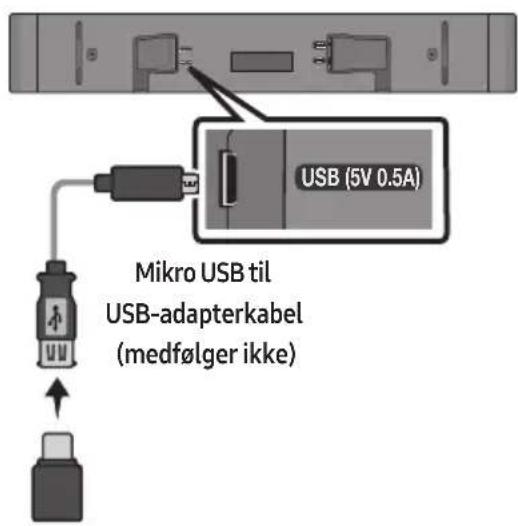

2	USB (5V 0.5A)Tilslut en USB-enhed her for at afspille musikfiler på USB-enheden gennem Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Tilslut den digitale (optiske) udgang af en ekstern enhed.
4	HDMI (ARC)Tilslut til HDMI (ARC)-stikket på et TV.

• Når du tager AC/DC-strømadapterens strømkabel ud af stikkontakten på væggen, skal du trække i stikket. Undlad at trække i selve kablet.
• Tilslut ikke denne enhed eller andre komponenter til en stikkontakt, før alle forbindelser mellem komponenter er komplette.

03 BRUG AF FJERNBETJENING

Isættelse af batterier før brug af fjernbetjeningen (2 stk. AAA-batterier)

Skyd bagdækslet i retningen med pilen, indtil det er helt fjernet. Isæt 2 AAA-batterier (1,5 V) vendt i den rigtige polaritetsretning. Skyd bagdækslet tilbage på plads.

Sådan bruger du fjernbetjeningen

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Tænd/Sluk

Slukker og tænder for Soundbaren.

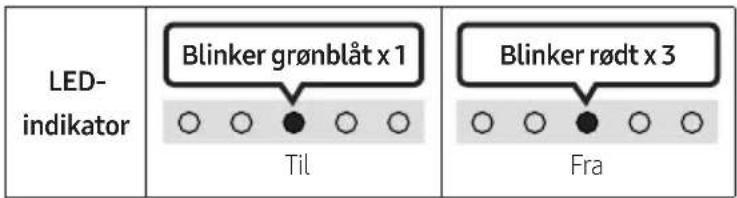

LED- indikator Blinker grønblåt x 1 Til Blinker rødt x 3 Fra

Enheden slukker automatisk i følgende situationer:

- I "Digital Audio In" eller "TV ARC" / "Bluetooth" / "USB" tilstand, hvis der ikke er nogen lydsignal i 20 minutter.

2

→ (Kilde)

Tryk for at vælge en kilde tilsluttet til Soundbaren.

3

(Lydlos)

Tryk på knappen (Lydløs) for at deaktivere lyden. Tryk på knappen igen for at aktivere lyden.

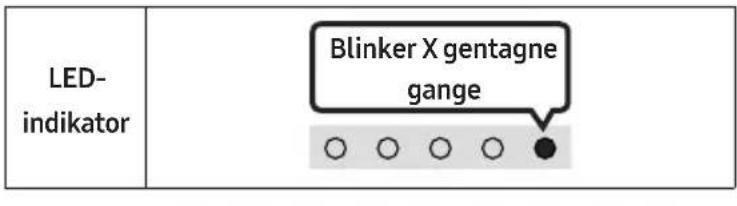

LED- indikator Blinker X gentagne gange ○ ○ ○ ○ ●

Volumen

Skub knappen op eller ned for at justere lydstyrken.

LED-indikator

Lyd op

Lyd ned

CH LEVEL

Når du trykker på knappen, kan du justere lydstyrken for hver højttaler.

LED-indikator
[7WA6]	“Centre Level”

- Hvis baghøjttalerne (sælges separat) er tilsluttet, understøttes indstillingen "Rear Level". Juster lydstyrken for "Rear Level" mellem -6 til +6 ved hjælp af knapperne Op/Ned.

(Lydstyring)

Tryk på denne knap for at indstille lydfunktionen. Den ønskede indstilling kan justeres ved hjælp af Op/Ned knapperne. Hver gang tilstanden ændres, blinker flerfarvet LED i hvidt.

- Hvis TV-billedet og lyden fra Soundbaren ikke er synkroniseret, skal du vælge "Sync" i lydjusteringen, og derefter indstille lydforsinkelsen til mellem 0 og 300 millisekunder vha. Op/Ned knapper. (Ikke tilgængelig i "USB-" eller "Bluetooth-" tilstand.)

- "Sync" understøttes kun til visse funktioner.

• "Night mode" og "Voice enhancement" understøttes ikke i "DTS Virtual:X"-lydtilstanden.
• "Night mode" er optimeret til aftenvisning, hvor indstillingerne er justeret, så lydstyrken er skruet ned, men dialogen stadig er tydelig.
• "Voice enhancement" gør det lettere at høre talt dialog i film og på tv.

	7 Band EQTryk og hold knappen (Lydstyring) i ca. 5 sekunder for at justere lyden for hvert frekvensbånd. Du kan vælge mellem 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz med Venstre/Højre knapperne, og alle kan justeres til en indstilling mellem -6 og +6 med Op/Ned knapper.(Sørg for, at Lydtilstanden er sat til "Standard".)
	7 Band EQ
	Tryk og hold på knappen (Lydstyring) i cirka 5 sekunder.	Brug den Venstre/Højre knap, og hver knap sættes på en indstilling mellem -6 til+6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

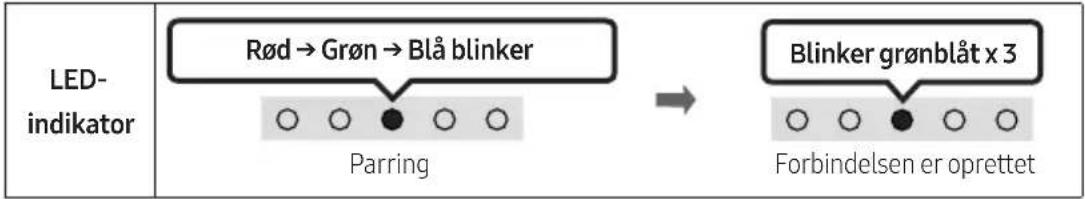

7	Bluetooth PAIRSkift Soundbaren til Bluetooth-parringstilstand.Når du trykker på knappen, ændres LED-displayet som vist nedenfor.Indtil parringen er fuldført, skidtes flerfarvet LED som Rød → Grøn → Blå skiftevis.
-∞	►II (Afspil/Pause)Du kan også afspille eller sætte musik på pause ved at trykke på knappen i tilstanden "USB".
-∞	Op/Ned/Venstre/HøjreTryk på Op/Ned/Venstre/Højre på knappen for at vælge eller indstille funktioner.GentagHvis du skal bruge funktionen Gentag i tilstanden "USB", skal du trykke på knappen Op.Spring musik overTryk på knappen Højre for at vælge den næste musikfil. Tryk på knappen Venstre for at vælge den forrige musikfil.ID SETTryk på knappen Op, og hold den nede i 5 sekunder for at fuldføre ID SET (når der oprettes forbindelse til en trådløs subwoofer eller de trådløse baghøjttalere).
∞∞	i (Info)Når der er trykket, vises hver tilstand. (Se side 7).

Bluetooth PAIR

▶II (Afspil/Pause)

Op/Ned/Venstre/Højre

i(Info)

11

SOUND MODE

Tryk på denne knap for at vælge den ønskede lydtilstand. Hver gang tilstanden ændres, blinker flerfarvet LED i hvidt. (Lydtilstanden kan variere alt efter tv-modellen).

Flot 3D-lyd fra ethvert lyd.

- Standard

Sender den originale lyd.

- Music

Giver mere naturlig og rumfyldende lyd til musikindhold.

- Game

Giver stereoskopisk lyd for at fordybe dig i handlingen, mens du spiller.

- Adaptive Sound

Analyser indholdet i realtid og giver automatisk det optimale lydfelt baseret på indholdets egenskaber.

- Bluetooth Power Til/Fra

Denne funktion tænder automatisk for Soundbar, når den modtager en anmodning om forbindelse fra et tidligere tilsluttet tv eller en tidligere tilsluttet Bluetooth enhed.

Indstillingen er som standard slået Til.

- Hold knappen SOUND MODE inde i mindst 5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

• DRC (Dynamic Range Control) Til/Fra

Gør det muligt at anvende dynamisk områdekontrol på Dolby Digital-lydspor. Tryk og hold nede på knappen SOUND MODE i mere end fem sekunder, mens Soundbar er slået fra for at slå DRC (Dynamic Range Control) til eller fra. Med DRC slået til skrues der ned for høj lyd. (Lyden kan være forvrænget).

SOUND MODE-knap LED-indikator
	Til (standard)	Fra
DRC Til/Fra Slå til → Fra

12

WOOFER (BAS)-NIVEAU

Når subwooferen er tilsluttet, skal du trykke knappen op eller ned for at justere wooferniveauet til -12 eller mellem -6 til +6. Når subwooferen er frakoblet, skal du trykke knappen op eller ned for at justere basniveauet mellem -6 til +6. Du kan indstille wooferens (bas)lydstyrke til 0 (standard) ved at trykke på knappen (hvis Soundbar er tilsluttet den trådløse subwoofer (sælges separat)).

13

TONE CONTROL

Når du trykker på knappen, kan du justere lydstyrken for diskant- eller baslyden. Den ønskede indstilling kan justeres ved hjælp af Op/Ned knapperne. (Denne funktion er tilgængelig i alle lydtilstande undtagen "Standard"-tilstand).

LED-indikator
	“Treble” → “Bass”

Sådan bruges de skjulte knapper (knapper med flere funktioner)

Skjult knap		Referenceside
Knap på fjernbetjening Funktion
WOOFER (Op)	TV-fjernbetjening til/fra	Side 15
Venstre	Automatisk tilslutning af TV til/fra	Side 22
Op ID SET Side 11
	7 Band EQ Side 11
SOUND MODE	DRC Til/Fra Side 12
	Bluetooth Power Til/Fra Side 12
	Bluetooth Multiforbindelse Til/fra Side 29

Outputspecifikationer for de forskellige tilstande for lydeffekter

• Det trådløse Samsung-baghøjttalersæt og subwoofer kan købes separat. Hvis du vil købe et sæt eller subwooferen, skal du kontakte den forhandler, du købte Soundbar hos.

Indstille Soundbar-lyden med en tv'ets fjernbetjening

Indstil Soundbar-lyden med en tv'ets fjernbetjening.

• Denne funktion kan kun bruges med IR fjernbetjeninger. Bluetooth fjernbetjeninger (fjernbetjeninger, der kræver parring) understøttes ikke.
• Indstil tv-højttaleren til Ekstern højttaler for at bruge denne funktion.
• Producenter, der understøtter denne funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-fjernbetjening til/fra

1. Sluk for Soundbaren.
2. Tryk og hold WOOFER knappen i 5 sekunder.

Hver gang du skubber WOOFER knappen op og holder den i 5 sekunder, skiftes tilstanden i følgende rækkefølge: "Off-TV Remote" (Standardtilstand), "Samsung-TV Remote", "All-TV Remote".

Status på LED-indikatoren ændres hver gang der ændres tilstanden, som vis nedenfor.

Knap på fjernbetjening LED-indikator Status
	"Off-TV Remote"(Standardtilstand)	Deaktiver TV-fjernbetjening.
	"Samsung-TV Remote"	Aktiver en Samsung TV's IR fjernbetjening.
	"All-TV Remote"	Aktiver en tredjeparts TV's IR fjernbetjening.

04 SÅDAN TILSLUTTES SOUNDDBAREN

Brug de strømkomponenter, der er vist nedenfor, til at slutte din Soundbar til en stikkontakt i følgende rækkefølge:

• Du kan finde flere oplysninger om krævet strømforsyning og strømforbrug på produktetiketten. (Etiket: Undersiden af Soundbar-hovedenheden)
• Tilslut først strømkablet til AC/DC-adapteren. Tilslut AC/DC-adapteren (med strømkabel) til Soundbaren.
• Sæt lysnetkablet i vægkontakten.

BEMÆRKNINGER

• Hvis du tager stikket ud og tilslutter netledningen, når produktet tændes, tændes Soundbaren automatisk.
• Sørg for at placere vekselstrøms-/jævnstrømsadapteren fladt på et bord eller på gulvet. Hvis vekselstrøms-/jævnstrømsadapteren placeres, så ledningens stik vender opad, kan der trænge vand eller andre fremmedlegemer ind i adapteren og føre til, at adapteren ikke fungerer korrekt.

Tilslutning af det trådløse Samsung-baghøjttalersæt og Samsung-subwoofer til din Soundbar

Optimer til ægte trådløs surroundsound ved at slutte det trådløse Samsung-baghøjttalersæt (SWA-9100S, sælges separat) og den trådløse subwoofer (SWA-W510, sælges separat) til din Soundbar. Se brugervejledningen til det trådløse Samsung-baghøjttalersæt og den trådløse subwoofer for at få flere oplysninger om tilslutninger.

05 BRUG AF KABELFORBINDELSE TIL TV'ET

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• For at tilslutte HDMI-kablet mellem tv'et og Soundbaren skal du sørge for at tilslutte terminalerne mærket ARC. Ellers kan tv-lyden muligvis ikke sendes.
  • Vi anbefaler at bruge et High-Speed HDMI Cable with Ethernet.

Tilslutning af tv'et, der understøtter HDMI ARC (Audio Return Channel)

Tilslut til HDMI IN (ARC) eller (eARC)-porten på dit tv. HDMI IN (ARC) HDMI-kabel Tilslut til HDMI (ARC)-porten på Soundbar-hovedenheden. HDMI (ARC) Soundbaren set ovenfra Soundbarens bund LED- indikator Hvid tændt -> slukket "TV ARC"

1. Når Soundbaren og tv'et er slukket, skal du tilslutte HDMI-kablet som vist på billedet.
2. Slå Soundbaren og tv'et til.
3. Tv-lyd er output fra Soundbar.

- Hvis tv-lyden ikke er til output, skal du trykke på panelet på Soundbar eller på knappen

(Kilde) på fjernbetjeningen for at vælge tilstanden "Digital Audio In".

• Når lyden ikke er output, kontroller HDMI-kabelforbindelsen igen.
• Brug lydstyrkeknapperne på tv'ets fjernbetjening for at ændre lydstyrken på Soundbaren.

BEMÆRKNINGER

• Når du tilslutter tv'et, der understøtter HDMI ARC (Audio Return Channel) til Soundbaren med et HDMI-kabel, kan du overføre de digitale video- og lyddata uden at tilslutte et separat optisk kabel.
• Vi anbefaler, at du bruger et trådløst HDMI-kabel, hvis muligt. Hvis du bruger et HDMI-kabel med kerne, skal du bruge et, hvis diameter er mindre end 14 mm.
• Denne funktion er ikke tilgængelig, hvis HDMI-kablet ikke understøtter ARC.
• Når lyden i en udsendelse er kodet i Dolby Digital og "Format for digital outputlyd" på dit tv er indstillet til PCM, anbefaler vi, at du ændrer indstillingen til Dolby Digital. Når indstillingen på tv'et ændres, vil du opleve bedre lydkvalitet. (Tv'ets menu anvender muligvis andre ord for Dolby Digital og PCM, afhængigt af tv-producenten.)

Metode 2. Tilslutning ved brug af optisk kabel

Checkliste inden tilslutning

• Når både HDMI-kablet og det optiske kabel er tilsluttet, modtages HDMI-signalet først.
• Når du bruger et optisk kabel og terminalerne har dækslerne, skal du sørge for at fjerne dem.

1. Når tv'et og Soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på Soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke), som vist på billedet.
2. Slå Soundbaren og tv'et til.
3. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter tilstanden "Digital Audio In".
4. Tv-lyd er output fra Soundbaren.

For Q-Symphony, synkronisering af Soundbar med et Samsung tv for at sende lyd gennem to enheder for optimal surround-effekt. Når Soundbar er tilsluttet, vises menuen "TV+Soundbar" under menuen Lydoutput på tv'et. Vælg den passende menu.

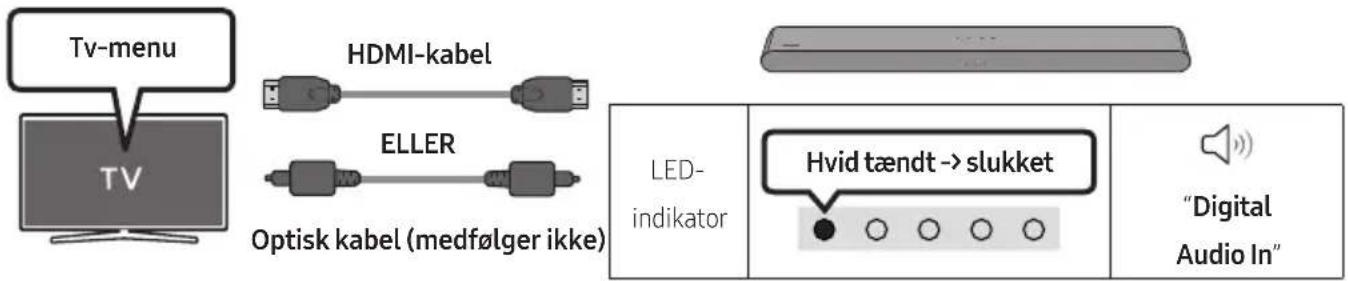

Tv-menu HDMI-kabel ELLER Optisk kabel (medfølger ikke) LED- indikator Hvid tændt -> slukket "Digital Audio In"

• Den kan køre alt efter det codec, der understøttes af tv'et.
• Funktionen understøttes kun, när HDMI-kablet eller det optiske kabel (medfølger ikke) er tilsluttet.
• Den viste meddelelse kan variere alt efter tv-modellen.
• Denne funktion er tilgængelig i nogle Samsung-tv'er og nogle Soundbar-modeller.

06 BRUG AF TRÅDL∅S FORBINDELSE TIL TV'ET

Forbindelse via Bluetooth

Når et Samsung-tv er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

• Der kan kun tilsluttes ét Samsung-tv ad gangen.
• Der kan tilsluttes Samsung-tv, der understøtter Bluetooth. Kontrollér specifikationerne for dit tv.

1. Vælg Bluetooth-tilstand på Samsung-tv'et.

(f.eks. Hjem (✉) → Menu → Indstill. (💡) → Alle indstillinger (💡) → Lyd → Lydoutput → Liste over Bluetooth-højttalere → [AV] Soundbar S5B-Series (Bluetooth))

1. Vælg "[AV] Soundbar S5B-Series" fra listen på tv-skærmen.

En tilgængelig Soundbar angives med "Skal parres" eller "Parret" på tv'ets Bluetooth enhedsliste. Hvis du vil forbinde Samsung-tv til Soundbar, skal du vælge beskeden og derefter oprette en forbindelse.

1. Du kan nu høre Samsung-tv-lyden fra Soundbaren.

- Hvis der er en forbindelseslog mellem Soundbaren og Samsung tv-et, forbindes Soundbaren automatisk ved at ændre dens tilstand til "Bluetooth."

Hvis enheden ikke får forbindelse

• Hvis du har en eksisterende Soundbar (f.eks. [AV] Soundbar S5B-Series) på listen over højttalere på Samsung-tv'et, skal du slette den.
  • Gentag derefter trin 1 til 3.

Frakobling af Soundbar-hovedenheden fra Samsung-tv

Tryk på knappen → (Kilde) på det øverste panel eller på fjernbetjeningen for at vælge en anden tilstand end "Bluetooth".

- Afbrydelse tager tid, fordi Samsung-tv skal modtage et svar fra Soundbaren. (Tiden kan variere alt efter modellen af Samsung-tv.)

Automatisk tilslutning af TV til/fra

Du kan annullere den automatiske Bluetooth-forbindelse mellem Soundbaren og tv'et ved at trykke på knappen Venstre på fjernbetjeningen i 5 sekunder, hvis Soundbarens status er

Bemærkninger til Bluetooth-forbindelse

• Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• Soundbaren slukkes automatisk efter 20 minutter i klar-tilstand.

• Soundbaren udfører muligvis ikke Bluetooth-søgning eller -forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.

• Hvis flere Bluetooth-enheder samtidigt er sammenkoblet med Soundbaren.
• Hvis Bluetooth-enheden er slukket, ikke på plads eller ikke fungerer korrekt.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

07 TILSLUTNING TIL EN EKSTERN ENHED

Tilslutning ved brug af optisk kabel

LED- indikator Hvid tændt -> slukket "Digital Audio In"

1. Når tv'et og Soundbaren er slukket, skal du tilslutte DIGITAL AUDIO IN (OPTICAL) -porten på Soundbaren og den OPTICAL udgangsport på tv'et med det optiske kabel (medfølger ikke) som vist på billedet.
2. Slå Soundbaren og den eksterne enhed til.
3. Vælg tilstanden "Digital Audio In" ved at trykke på knappen (Kilde) på det øverste panel eller på fjernbetjeningen.
4. Den eksterne enheds lyd er output fra Soundbaren.

08 TILSLUTNING AF EN USB-LAGERENHED

Du kan afspille musikfiler, der findes på lagringsenheder, gennem Soundbar.

USB (5V 0.5A) Mikro USB til USB-adapterkabel (medfølger ikke)

LED- indikator Hvid tændt -> slukket "USB"

1. Tilslut Soundbar med USB-stik med USB-adapterkablet ovenfor.

- Micro-USB-til-USB-adapterkablet sælges separat. Ved køb skal du kontakte et Samsung-servicecenter eller Samsung-kundeservice.

1. Tryk på knappen (Kilde) på det øverste panel eller på fjernbetjeningen, og vælg derefter tilstanden "USB".

2. Afspil musikfiler fra lagringsenheden gennem Soundbar.

- Soundbar slukker automatisk (Auto Power Down), hvis der ikke har været en USB-enhed tilsluttet i mere end 20 minutter.

Kompatibilitetsliste

Filtypenavn Codec Samplingsfrekvens Bithastighed
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1 kanals 320kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1 kanals 160kbps
*.wav	-	16kHz ~ 48kHz	op til 3000kbps
*.flac	FLAC	32kHz ~ 192kHz	162 ~ 8100kbps
*.aiff	AIFF	32kHz ~ 192kHz	1024 ~ 9216kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Hvis der er gemt for mange mapper (ca. 200) og filer (ca. 2000) på USB-enheden, kan der gå et øjeblik, før Soundbar kan oprette forbindelse og afspille filer.
• Soundbar understøtter kun USB-enheder med filsystemerne FAT16 (\~2 GB), FAT32 (\~2 TB) eller NTFS (\~2T B).

09 TILSLUTNING TIL EN MOBILENHED

Forbindelse via Bluetooth

Når en mobilenhed er tilsluttet ved hjælp af Bluetooth, kan du høre stereolyd uden besværet med kabler.

- Når du tilslutter en parret Bluetooth-enhed til en slukket Soundbar, tændes Soundbaren automatisk.

Mobilenhed

• Når du opretter forbindelse til en ny Bluetooth-enhed, skal du sørge for, at enheden er inden for 1 m afstand.
• Tryk på knappen ✝ PAIR på Soundbar-fjernbetjeningen, eller tryk på knappen ➞ (Kilde) på toppanelel på Soundbar for at vælge tilstanden "Bluetooth".

Bluetooth parring-knap LED-indikator
ELLERNår apparatet er i “Bluetooth”-tilstand	Parring Forbindelsen er oprettetIndtil parringen er fuldført, skidtes flerfarvet LED somRød→Grøn→Blåskiftevis.
		“Ready to connect via Bluetooth.”

1. På din enhed skal du vælge "[AV] Samsung Soundbar S5B-Series" fra den liste, der vises.
2. Afspil musikfiler fra den enhed, som er tilsluttet via Bluetooth, på Soundbaren.

Hvis enheden ikke får forbindelse

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S5B-Series) på listen over højttalere på den mobile enhed, skal du slette den.
  • Gentag derefter trin 1 og 2.

Bemærkninger til Bluetooth-forbindelse

• Find en ny enhed inden for 1 m for at oprette forbindelse via Bluetooth-kommunikation.
• Når du bliver bedt om en PIN-kode, når du tilslutter en Bluetooth-enhed, skal du indtaste <0000>.
• Soundbaren slukkes automatisk efter 20 minutter i klar-tilstand.

• Soundbaren udfører muligvis ikke Bluetooth-søgning eller -forbindelse korrekt under følgende omstændigheder:

• Hvis der er et stærkt elektrisk felt omkring Soundbaren.

• Hvis flere Bluetooth-enheder samtidigt er sammenkoblet med Soundbaren.
  – Hvis Bluetooth-enheden er slukket, ikke på plads eller ikke fungerer korrekt.

- Elektroniske apparater kan forårsage radiointerferens. Apparater, der genererer elektromagnetiske bølger, skal holdes væk fra Soundbar-hovedenheden – f.eks. mikrobølger, trådløse LAN-enheder osv.

• Soundbaren understøtter SBC-data (44,1 kHz, 48 kHz).
• Tilslut kun til en Bluetooth-enhed, der understøtter A2DP (AV)funktionen.
• Du kan ikke slutte Soundbaren til en Bluetooth-enhed, der kun understøtter HF (Hands Free) -funktionen.
• Når du slutter Soundbaren til en Bluetooth-enhed, skal du placere dem så tæt på hinanden som muligt.
• Jo længere Soundbaren og Bluetooth-enheden er fra hinanden, jo dårligere bliver lydkvaliteten. Bluetooth-forbindelsen kan gå i stykker, när enhederne er uden for det effektive område.
• Bluetooth-forbindelsen fungerer muligvis ikke som beregnet i områder med dårlig modtagelse.
• En Bluetooth-enhed kan opleve støj eller funktionsfejl under følgende forhold:

- Når kroppen er i kontakt med signaltransceiveren på Bluetooth-enheden eller Soundbaren-I hjørner eller när der er en hindring i nærheden, såsom en væg eller skillevæg, hvor der kan forekomme elektriske ændringer.

– Når de udsættes for radioforstyrrelser fra andre produkter, der opererer i de samme frekvensområder, såsom medicinsk udstyr, mikrobølgeovne og trådløse LAN-enheder.
- Hindringer som døre og vægge kan stadig påvirke lydkvaliteten, selv når enhederne er inden for det effektive område.

- Bemærk, at din Soundbar ikke kan parres med andre Bluetooth-enheder, mens du bruger indstillingen Bluetooth.

- Denne trådløse enhed kan forårsage elektrisk interferens under brug.

Bluetooth Power Til/Fra

Hvis en Bluetooth-enhed, der allerede er forbundet, forsøger at oprette forbindelse til Soundbaren, när funktionen Bluetooth Power Til er slået til, og Soundbaren er slået fra, slås Soundbaren automatisk til.

1. Tryk og hold nede på knappen SOUND MODE i mere end 5 sekunder på fjernbetjeningen, mens Soundbaren er tændt.
2. Multifarvet LED-indikatoren på Soundbar blinker "Grønblå".

SOUND MODE-knap LED-indikator
	Til (standard)	Fra
Bluetooth Power Til/Fra	Slå til → Fra

Frakobling af Bluetooth-enheden fra en Soundbar

Sådan kobler du Bluetooth-enheden fra din Soundbar. Se i Bluetooth-enhedens brugervejledning

• Din Soundbar bliver frakoblet.
- Hvis Soundbar er frakoblet bluetooth-enheden, blinker den flerfarvede LED-indikator på Soundbar "Rød" tre gange.

Frakobling af Soundbar-hovedenheden fra Bluetooth-enheden

Tryk på knappen → (Kilde) på det øverste panel eller på fjernbetjeningen for at vælge en anden tilstand end "Bluetooth".

- Frakobling tager tid fordi Bluetooth-enheden skal modtage et svar fra Soundbaren. (Frakoblingstiden kan variere, afhængigt af Bluetooth-enheden)

Flere Bluetooth-forbindelser

Soundbaren kan forbindes til 2 Bluetooth-enheder på samme tid.

Automatisk tilslutning af TV til/fra

1. Tryk og hold nede på knappen ✝ PAIR i mere end 5 sekunder på fjernbetjeningen, mens Soundbar er slukket.
2. Multifarvet LED-indikatoren på Soundbar blinker "Grønblå".

Bluetooth-parringsknap LED-indikator
I standbytilstand	Multiforbindelse Til(standard)	Multiforbindelse Fra

1. Slut Soundbaren til op til to Bluetooth-enheder. (Se side 26)
2. Spil musik fra en af de tilsluttede Bluetooth-enheder, selvom der er tilsluttet to.
3. Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra enheden "A", begynder afspilning af musikken på enheden "B" og stoppes/sættes på pause automatisk på enheden "A".
4. På versioner, der er ældre end AVRCP V1.4, kan det tage længere tid at skifte mellem enheder, der afspilles musik fra.

Bluetooth-multiparring

Sådan parrer du flere enheder til Soundbaren

1. Slå Soundbaren til.
2. Kun i tilstanden "Bluetooth" – tryk på knappen (Kilde) øverst på Soundbar, og hold den nede i mere end fem sekunder for at gå i tilstanden "Bluetooth Pairing", og på Bluetooth-enhedssiden slå Bluetooth til, og vælg Soundbar på listen over tilgængelige enheder, så opretter Soundbar automatisk forbindelse til Bluetooth-enheden.
3. En anden Bluetooth-enhed kan parres og sluttes til Soundbaren ved hjælp af den samme metode. Hvis du forsøger at tilslutte en tredje enhed, vil en tilsluttet enhed, der ikke afspiller lyd, miste sin Bluetooth-forbindelse, men vil stadig være parret med Soundbaren.
4. Ved hjælp af den samme metode kan du parre op til 8 Bluetooth-enheder, men det er kun de sidste to, der forbliver tilsluttet Soundbaren samtidigt.

BEMÆRKNINGER

• Slut Soundbar til op til to Bluetooth-enheder.
• Spil musik fra en af de tilsluttede Bluetooth-enheder, selvom der er tilsluttet to.
• Hvis der afspilles musik fra Bluetooth-enheden "B", mens der afspilles fra enheden "A", begynder afspilning af musikken på enheden "B" og stoppes/sættes på pause automatisk på enheden "A".
• På versioner, der er ældre end AVRCP V1.4, kan det tage længere tid at skifte mellem enheder, der afspilles musik fra.
• Enheden kan skiftes ved notifikation eller alarm på nogle enheder.
• Nogle enheder understøtter ikke Bluetooth-multiforbindelse.
• "Bluetooth Pairing"-indstillingen stopper, hvis der ikke parres nogen enhed inden for tre minutter.
• Skift mellem enheder kan tage ca. syv sekunder på nogle apps.
• Hvis du tilslutter en 3. Bluetooth-enhed, vil enten enhed A eller B blive frakoblet. (En enhed, der ikke afspilles på det pågældende tidspunkt, frakobles).
• Der kan kun sluttes 1 Samsung TV eller 2 Bluetooth-enheder til Soundbar på én gang.
• Soundbar frakobles Bluetooth-enheder, när den får en anmodning om tilslutning fra et Samsung TV.

Brug af Tap Sound

Tryk på Soundbar med din mobilenhed for at afspille lyden fra indholdet på mobilenheden gennem Soundbar.

• Alt efter mobilenheden understøttes denne funktion eventuelt ikke.
• Denne funktion er kun kompatibel med Samsung-mobilenheder med Android 8.1 eller senere.

1. Slå Tap Sound-funktionen til på din mobilenhed.

- For oplysninger om, hvordan funktionen slås til, henvises der til "Aktivér Tap Soundfunktionen" nedenfor.

1. Tryk på Soundbaren med mobilenheden. Vælg "Start nu" i vinduet, der vises.

Der oprettes forbindelse mellem mobilenheden og Soundbaren via Bluetooth.

1. Afspil lyden af indholdet på mobilenheden gennem Soundbar.

2. Denne funktion slutter en mobilenhed til Soundbaren via Bluetooth ved at registrere vibration, der forekommer, når enheden rører Soundbaren.

3. Sørg for, at mobilenheden ikke trykker på et skarp hjørne på Soundbaren. Soundbaren eller mobilenheden kan blive ridset eller beskadiget.
4. Det anbefales, at mobilenheden dækkes med et etui. Tryk let på det brede område på den øvre del af Soundbaren uden at lægge for mange kræfter i det.
5. For at bruge denne funktion skal SmartThings-appen opdateres til den seneste version. Alt efter appversionen understøttes denne funktion eventuelt ikke.

1. Kør SmartThings-appen på mobilenheden.
2. Vælg (≡) iskærmen for SmartThings-appen, der vises på mobilenheden.
3. Indstil "Tap View, Tap Sound" til Til for at lade funktionen køre, när en mobilenhed nærmer sig Soundbaren.

BEMÆRKNINGER

• Når mobilenheden er i strømbesparelsestilstand, virker Tap Sound-funktionen ikke.
• Tap Sound-funktionen virker eventuelt ikke, hvis der er enheder nær Soundbaren, der forårsager radiointerferens som f.eks. elektriske enheder. Sørg for, at enheder, der kan forårsage radiointerferens, er placeret i en passende afstand fra Soundbaren.

10 INSTALLATION AF VÆGMONTERINGSENHEDEN

Forhåndsregler ved installation

• Må kun installeres på en lodret væg.
• Må ikke installeres på steder med meget høje temperaturer og/eller fugtighed.
• Kontroller, at væggen kan holde til produktets vægt. Hvis ikke, skal du forstærke væggen eller vælge et andet installationspunkt.
• Køb og anvend de skruer eller beslag, der passer til vægtypen (gips, armeret beton, træ osv.). Hvis det er muligt, skal du fastgøre støtteskruerne i vægbeslag.

- Køb skruer til vægmontering i overensstemmelse med type og tykkelse af den væg, som du vil montere Soundbaren på.

- Diameter: M5

- Længde: 35 mm eller længere anbefales.

- Tilslut kabler fra enheden til eksterne enheder, før du installerer Soundbaren på væggen.

- Sørg for, at apparatet er slukket og koblet fra strømforsyningen, inden du installerer det. Ellers risikerer du at få elektrisk stød.

Vægmonteringskomponenter

Guide til vægmontering

Holderskrue Skrue

Vægmonteringsbeslag

1. Placer Guide til vægmontering mod væggen.

2. Guide til vægmontering skal være plan.

3. Hvis dit TV er monteret på væggen, skal du mindst installere Soundbar 5 cm under TV'et.

TV 5 cm eller mere

1. Sørg for, at Vægmonteringens styreskinnes midterlinje flugter med tv'ets midterlinje (hvis Soundbar monteres under tv'et), og fastgør derefter Guide til vægmontering på væggen med tape.

- Hvis Soundbar ikke monteres under et TV, placeres Midterlinje i midten af monteringspunktet.

Midterlinje

1. Brug en pen til at markere hullerne og fjern Guide til vægmontering.

1. Med det korrekte borehoved skal du bore et hul i væggen ved hvert mærke.

- Hvis mærkerne ikke svarer til sømmenes placering, skal du sørge for at indsætte de korrekte ankre i hullerne, før de bærende skruer fastgøres. Hvis du anvender ankre, skal du sørge for, at borehullerne passer til de ankre, der benyttes.

1. Før en skrue (medfølger ikke) gennem hver Holderskrue, og fastgør de enkelte skruer, så de sidder stramt i hullet til den bærende skrue.

1. Installér de 2 Vægmonteringsbeslag i den rigtige retning på bunden af Soundbar ved at bruge 2 Skruer.

- Ved samling skal du sikre, at ophængningsdele til Vægmonteringsbeslag er placeret bag på Soundbar.

Bagsiden af Soundbaren

Højre side af Soundbaren

Vægmonteringsbeslag ved at fastgøre Vægmonteringsbeslag på Holderskruer på væggen.

1. Før Soundbar nedad som vist nedenfor, så Vægmonteringsbeslag hviler sikkert på Holderskruerne.

- Isæt Holderskruerne i den brede (nedre) del af Vægmonteringsbeslag, og før derefter Vægmonteringsbeslag ned, så Vægmonteringsbeslag hviler sikkert på Holderskruerne.

11 INSTALLATION

Installation af midten af Soundbaren til midten af tv'et som illustreret på billedet.

Placer Soundbar mindst 3 cm væk fra tv'et.

BEMÆRKNINGER

• Sørg for, at Soundbaren står på en flad og solid overflade.
• Utilstrækkelig afstand fra tv'et kan forårsage akustiske problemer.

12 SOFTWAREOP- DATERING

Vigtigt! Efter opgradering bevares de originale indstillinger.

USB (5V 0.5A) Mikro USB til USB-adapterkabel (medfølger ikke)

1. Tilslut en USB-nøgle til USB-porten på din computer.
   Vigtigt! Sørg for, at der ikke er nogen musikfiler på USB-nøgledrevet. Det kan forårsage, at firmwareopdateringen bliver fejlbehæftet.
2. Gå til (samsung.com) → vælg Angiv modelnummer, og angiv din Soundbars model. Vælg brugervejledninger og downloads, og download den nyeste version af softwarefilen.
3. Gem den downloaded software på en USB-nøgle, og vælg "Extract Here" (Udtræk her) for at udpakke mappen.

4. Tænd for Soundbar, og tilslut USB-nøglen med softwareopdateringen til hunporten på et Micro-USB-adapterkabel. Slut kablet til USB-porten på Soundbar.

5. Slut USB til Soundbar, og skift til USB-kilden. Softwaren opdateres automatisk og gennemfører opdateringen inden for to minutter. Under opdateringen begynder fem LED-lamper at blinke i et loop, og så lyser de fem LED-lamper alle klart hvidt, og så bliver de fem LED-lamper i et loop igen. Når opdateringen er fuldført, blinker den grønblå indikator tre gange, og Soundbar genstarter automatisk.

- Dette produkt har en DUAL-BOOT-funktion. Hvis firmwaren ikke opdateres, kan du prøve at opdatere den igen.

Hvis der ikke vises blinkende LED efter hinanden

1. Sluk Soundbaren, og frakobl og tilslut derefter USB-lagringsenheden med opdateringsfilerne til Soundbarens USB-port igen.
2. Frakobl Soundbarens strømkabel, tilslut det igen, og sluk derefter Soundbaren.

BEMÆRKNINGER

• Opdatering af firmware fungerer muligvis ikke korrekt, hvis lydfiler, der understøttes af Soundbaren, lagres på USB-lagringsenheden.
• Undlad at koble strømmen fra eller at fjerne USB-enheden, mens opdateringer installeres. Hovedenheden slukker automatisk, när firmwareopdateringen er fuldført.
• Efter opgradering bevares de originale indstillinger. (omfatter Volume, lydområde osv.)

- Når firmwareopdateringen er fuldført, tænder Soundbar automatisk, og Voice UI lyder. Hvis softwareopdateringen mislykkedes, skal du kontrollere, om USB-stikket er defekt.

• Mac OS-brugere skal bruge MS-DOS (FAT) som USB-format.
- Opdatering via USB er muligvis ikke tilgængeligt, afhængigt af USB-lagringsenhedens producent.

Nulstilling

5 Sec - +

Tænd for Soundbaren og tryk samtidigt på knapperne – + (Volumen) på kabinettet i mindst 5 sekunder. LED-displayet ændres som vist nedenfor, og derefter nulstilles Soundbar.

LED- indikator Når det flyttes fra venstre til højre og fra højre til venstre "Start the factory reset." Blinker grønblåt x 3 "The factory reset is complete."

! FORSIGTIG

- Alle Soundbars indstillinger er nulstillet. Sørg for kun at foretage dette, hvis nulstilling er nødvendigt.

13 FEJLFINDING

Før du beder om hjælp, skal du kontrollere følgende.

Soundbar tænder ikke.

→Kontroller, om strømkablet til Soundbaren er korrekt indsat i stikkontakten.

Soundbar kører uregelmæssigt.

→Når du har taget strømkablet ud, skal du indsætte det igen.
→Genstart den eksterne enhed, og prøv igen.
→Hvis der ikke er noget signal, slukkes Soundbaren automatisk efter en bestemt periode. Slå strømmen til. (Se side 9.)

Fjernbetjeningen fungerer ikke.

→Peg fjernbetjeningen direkte mod Soundbar.
→Udskift batterierne med nye.

Soundbar udsender ikke nogen lyd.

→ Lydstyrken på Soundbaren er for lav eller slået fra. Regulerer lydstyrken.
→Når en ekstern enhed (STB, Bluetooth-enhhed, mobilenhed osv.) er tilsluttet, skal du justere lydstyrken på den eksterne enhed.
→For lydudgang fra tv'et skal du vælge Soundbar. (Samsung-tv: Hjem (n) → Menu → Indstill. (♂) → Alle indstillinger ( ) → Lyd → Lydoutput → Vælg Soundbar)
→Kabelforbindelsen til Soundbaren er muligvis ikke løs. Fjern kablet, og tilslut igen.
→Fjern netledningen helt, tilslut igen, og tænd for strømmen.
→ Initialiser produktet, og prøv igen. (Se side 36.)

Hvis tv'et ikke er tilsluttet via HDMI (ARC).

→Kontroller, om HDMI-kablet er korrekt tilsluttet ARC-terminalen. (Se side 17.)
→Tilslutning er muligvis ikke mulig på grund af den tilsluttede eksterne enhed (set-topboks, spilmaskine osv.). Tilslut Soundbaren direkte.
→HDMI-CEC er muligvis ikke aktiveret på tv'et. Tænd for CEC i tv-menuen. (Samsungtv: Hjem (n) → Menu → Indstill. ( ) Alle indstillinger ( ◎ → -forbindelse → Ekstern enhedsstyring → Anynet+ (HDMI-CEC) TIL)

Soundbar opretter ikke forbindelse via Bluetooth.

→Når du tilslutter en ny enhed, skal du skifte til Bluetooth parring for at oprette forbindelse. (Tryk på knappen ✝ PAIR på fjernbetjeningen, eller tryk på knappen
(Kilde) på Soundbaren i mindst 5 sekunder.)
→Hvis Soundbaren er tilsluttet en anden enhed, skal du først afbryde enheden for at skifte enhed.
→Forbind den igen, når du har fjernet listen over Bluetooth-højttalere på enheden, der skal tilsluttes. (Samsung-tv: Hjem ( ⓝ → Menu → Indstill. ( ⚙ → Alle indstillinger ( ) ⚡ Lyd → Lydoutput → Liste over Bluetooth-højttalere)
→Fjern og tilslut netledningen igen og prøv igen. Initialiser produktet, og prøv igen. (Se side 36.)

Lyden falder ud, när der er oprettet forbindelse via Bluetooth.

→Hvis din enhed, der er tilsluttet via Bluetooth, er for langt væk fra Soundbar, kan lyden falde ud. Flyt enheden tættere på Soundbar.
→Hvis en del af din krop er i kontakt med Bluetooth-transceiveren, eller produktet er installeret på metalmøbler, kan der opstå udfald. Kontroller installationsmiljøet og betingelserne for brug.

Bluetooth-multiforbindelse virker ikke.

→Når tv'et er forbundet til Soundbar, fungerer Bluetooth-multiforbindelse muligvis ikke. Frakobl Soundbar fra tv'et, og prøv igen.
→Kontrollér, om Bluetooth-multiforbindelsesindstillingen er slået til. (Se afsnittet "Soundbar opretter ikke forbindelse via Bluetooth.").
→Frakobl den enhed, der aktuelt spiller, par med den enhed, du vil oprette forbindelse til, og tilkobl den tidligere enhed igen.
→Hvis lyden ikke kan høres selv efter korrekt forbindelse, henvises der til afsnittet "Lyden falder ud, när der er oprettet forbindelse via Bluetooth.".

Soundbar tænder ikke automatisk sammen med tv'et.

→Når du slukker for Soundbaren, mens du ser tv, er strømsynkronisering med tv'et deaktiveret. Sluk først tv-apparatet.

14 LICENS

DOLBY AUDIO

* Dette produkt understøtter ikke Dolby Atmos®.

dts.

For at sende forespørgsler og anmodninger om spørgsmål vedrørende åbne kilder, skal du kontakte Samsung Open Source (http://opensource.samsung.com)

16 VIGTIG NOTE OM SERVICE

• Figurer og illustrationer i denne brugervejledning bringes kun for reference og kan være anderledes end på det virkelige produkt.
• Der opkræves muligvis et administrationsgebyr,
  (a) hvis en tekniker tilkaldes på din foranledning, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning)
  (b) hvis du indleverer enheden til et servicecenter, og der ikke er nogen fejl ved produktet (f.eks. hvis du ikke har læst denne brugervejledning).
• Du får oplyst administrationsgebyrets størrelse, inden noget arbejde eller besøg i hjemmet udføres.

17 SPECIFIKATIONER OG VEJLEDNING

Specifikationer

Modelnavn HW-S56B
USB 5V/0,5A
Vægt 2,4 kg
Dimensioner (B x H x D) 670,0 x 62,3 x 105,0 mm
Driftstemperatur +5°C til +35°C
Driftsfugtighed 10 % til 75 %
FORSTÆRKERAngivet udgangseffekt	(30W x 2) + (30W x 2) + 20W
Understøttede afspilningsformaterDTS, Dolby® Digital (DTS Virtual Surroundafspilles i DTS-format).	LPCM 2ch, Dolby AudioTM (Understøtter Dolby®Digital), DTS, DTS Virtual:X
TRÅDL∅S ENHEDSOUTPUTEFFEKT Sendeeffekten er 9 dBm.

Samlet strømforbrug i standby (W) 0,5W
BluetoothPortdeaktiveringsmetode	Hold knappen SOUND MODE inde i mindst5 sekunder for at slukke for tænd/sluk-funktionen for Bluetooth.

BEMÆRKNINGER

• Samsung Electronics Co., Ltd forbeholder sig ret til at ændre specifikationerne uden varsel.
• Værdierne for vægt og størrelse er omtrentlige.

Herved erklærer Samsung, at dette radioudstyr er i overensstemmelse med direktiv 2014/53/EU og de relevante britiske lovkrav.

Den komplette tekst i overensstemmelseserklæringen findes på følgende internetadresse:

http://www.samsung.com Gå til Support, og indtast modelnavnet.

Dette udstyr må anvendes i alle EU-lande og i Storbritannien.

[Korrekt bortskaffelse af batterierne i dette produkt]

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på batteriet, i manualen eller på emballagen betyder, at batterierne i dette produkt ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. Er batterierne mærket med de kemiske symboler Hg, Cd eller Pb, betyder det, at deres indhold af kviksølv, cadmium eller bly ligger over de grænseværdier, som er fastsat i EU-direktiv 2006/66.

Hvis batterierne ikke bortskaffes korrekt, kan disse stoffer være skadelige for menneskers helbred eller miljøet.

Hjælp til med at beskytte naturens ressourcer og fremme genbrug ved at holde batterierne adskilt fra andre typer af affald og ved at indlevere dem på en genbrugsplads.

Korrekt bortskaffelse af dette produkt (elektrisk & elektronisk udstyr)

(Gælder i lande med systemer til affaldssortering)

Denne mærkning på produktet, på tilbehør eller i manualen betyder, at produktet og elektronisk tilbehør hertil (f.eks. oplader, headset og USB-kabel) ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid. For at forebygge skadelige virkninger på menneskers helbred eller miljøet skal disse genstande bortskaffes adskilt fra andre typer af affald og indleveres på en genbrugsplads med henblik på genindvinding.

Forbrugere bedes kontakte forhandleren, hvor de har købt produktet, ellerkommunen for nærmere oplysning om, hvor og hvordan de kan indlevere produkt og tilbehør med henblik på miljøvenlig genindvinding.

Virksomheder bedes kontakte leverandøren og følge anvisningerne i købekontrakten. Dette produkt og elektronisk tilbehør hertil må ikke bortskaffes sammen med andet erhvervsaffald.

For informationer om Samsungs miljøforpligtelser og produktspecifikke, regulativforpligtelser såsom REACH, WEEE, batterier skal du besøge:

Krav til miljøvenligt design af eksterne strømforsyninger :

www.samsung.com/global/ecodesign_component

INFORMATII DE SIGURANTĂ

AVERTISMENTE PRIVIND SIGURANTA

PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEȚI CAPACUL POSTERIOR (SAU DIN SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESAȚI-VĂ PERSONALULUI CALIFICAT.
