Tipo di prodotto	Soundbar
Marca	Samsung
Modello	HW-S56B / HW-S50B
Dimensioni (L x H x P)	670,0 x 62,3 x 105,0 mm
Peso	2,4 kg
Alimentazione	Adattatore AC/DC 19V, consumo in standby 0,5W
Potenza di uscita totale	160 W (30W x 4 + 20W)
Connettività	HDMI ARC, ingresso ottico, USB (5V/0,5A), Bluetooth
Formati audio supportati	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Funzioni audio	Modalità sonore (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Modalità notturna, Miglioramento vocale, Equalizzatore a 7 bande
Bluetooth	Versione 5.0 con multi-connessione (2 dispositivi), portata ~10 m
Componenti inclusi	Telecomando, pile, cavo HDMI, adattatore di alimentazione, cavo di alimentazione, guida per installazione a parete
Installazione a parete	Supporto a parete incluso, viti non fornite (M5, lunghezza ≥35 mm)

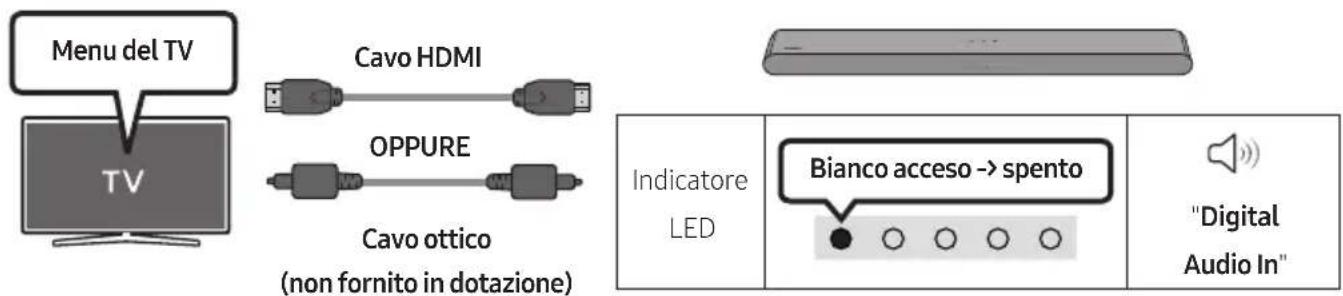

Compatibilità TV	Funzione Q-Symphony con TV Samsung, HDMI ARC, Bluetooth
Manutenzione	Pulire con un panno morbido e asciutto, evitare liquidi e aerosol
Temperatura di funzionamento	da +5°C a +35°C
Umidità di funzionamento	dal 10% al 75%
Sicurezza	Protezione contro le sovratensioni, spegnimento automatico dopo 20 min senza segnale, classe II
Riparabilità	Ricambi disponibili tramite il servizio Samsung, reset di fabbrica possibile

Domande frequenti - HWS56B SAMSUNG

La soundbar non si accende. Cosa fare?

Verificare che il cavo di alimentazione sia ben collegato alla presa a muro e all'adattatore. Assicurarsi che l'adattatore AC/DC sia correttamente collegato alla soundbar. Se il problema persiste, provare un'altra presa elettrica.

Come collegare la soundbar al televisore tramite HDMI ARC?

Usare un cavo HDMI per collegare la porta HDMI (ARC) della soundbar alla porta HDMI IN (ARC) del televisore. Accendere entrambi i dispositivi e selezionare la sorgente 'TV ARC' sulla soundbar. Assicurarsi che HDMI-CEC sia attivato nelle impostazioni del televisore.

L'audio della soundbar si interrompe a intermittenza in Bluetooth. Perché?

Ciò può essere dovuto a una distanza eccessiva tra i dispositivi o a interferenze. Avvicinare il dispositivo Bluetooth a meno di 10 m dalla soundbar. Evitare ostacoli come muri spessi e dispositivi che emettono onde (forni a microonde, router Wi-Fi). Verificare anche che la batteria del dispositivo sia sufficientemente carica.

Il telecomando non funziona. Come ripararlo?

Puntare il telecomando direttamente verso la soundbar a una distanza massima di 7 m. Sostituire le pile con nuove (tipo AAA). Se il problema persiste, verificare che nessun oggetto ostruisca il sensore a infrarossi sulla soundbar.

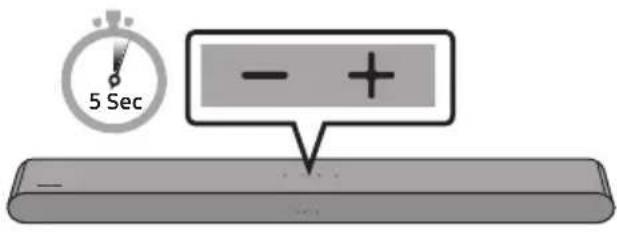

Come ripristinare la soundbar alle impostazioni di fabbrica?

Accendere la soundbar. Tenere premuti contemporaneamente i tasti Volume + e Volume - sull'apparecchio per almeno 5 secondi. Il LED lampeggerà e l'apparecchio si riavvierà. Tutte le impostazioni verranno cancellate.

Posso collegare due dispositivi Bluetooth contemporaneamente?

Sì, la soundbar supporta la multi-connessione Bluetooth. È possibile collegare fino a 2 dispositivi contemporaneamente. Per attivare questa funzione, assicurarsi che la modalità multi-connessione sia attivata (di default). Premere e tenere premuto il tasto PAIR sul telecomando per 5 secondi quando la soundbar è spenta per commutare.

Come aggiornare il software della soundbar?

Scaricare l'ultima versione del firmware dal sito Samsung (samsung.com) e posizionare il file su una chiavetta USB formattata in FAT32. Collegare la chiavetta alla porta USB della soundbar tramite un adattatore Micro-USB. Accendere la soundbar e selezionare la sorgente USB. L'aggiornamento si avvia automaticamente. Non spegnere l'apparecchio durante il processo.

La soundbar non produce alcun suono con il televisore. Cosa verificare?

Verificare che la soundbar sia selezionata come uscita audio nelle impostazioni del televisore (menu Audio > Uscita audio). Assicurarsi che il cavo (HDMI o ottico) sia ben collegato. Se si utilizza HDMI, confermare che le porte siano contrassegnate ARC. Aumentare il volume della soundbar e disattivare la modalità muto.

Come regolare bassi e alti?

Usare il tasto TONE CONTROL sul telecomando per accedere alle regolazioni. Usare i tasti Su/Giù per alternare tra 'Treble' (alti) e 'Bass' (bassi), quindi regolare il livello da -6 a +6. Questa funzione è disponibile in tutte le modalità audio tranne 'Standard'.

Quali sono le modalità audio disponibili e a cosa servono?

Le modalità audio sono: DTS Virtual:X (audio 3D immersivo), Standard (audio originale), Music (audio naturale per la musica), Game (audio stereoscopico per i giochi), Adaptive Sound (analizza il contenuto e ottimizza l'audio automaticamente). Selezionarle con il tasto SOUND MODE del telecomando.

MANUALE UTENTE HWS56B SAMSUNG

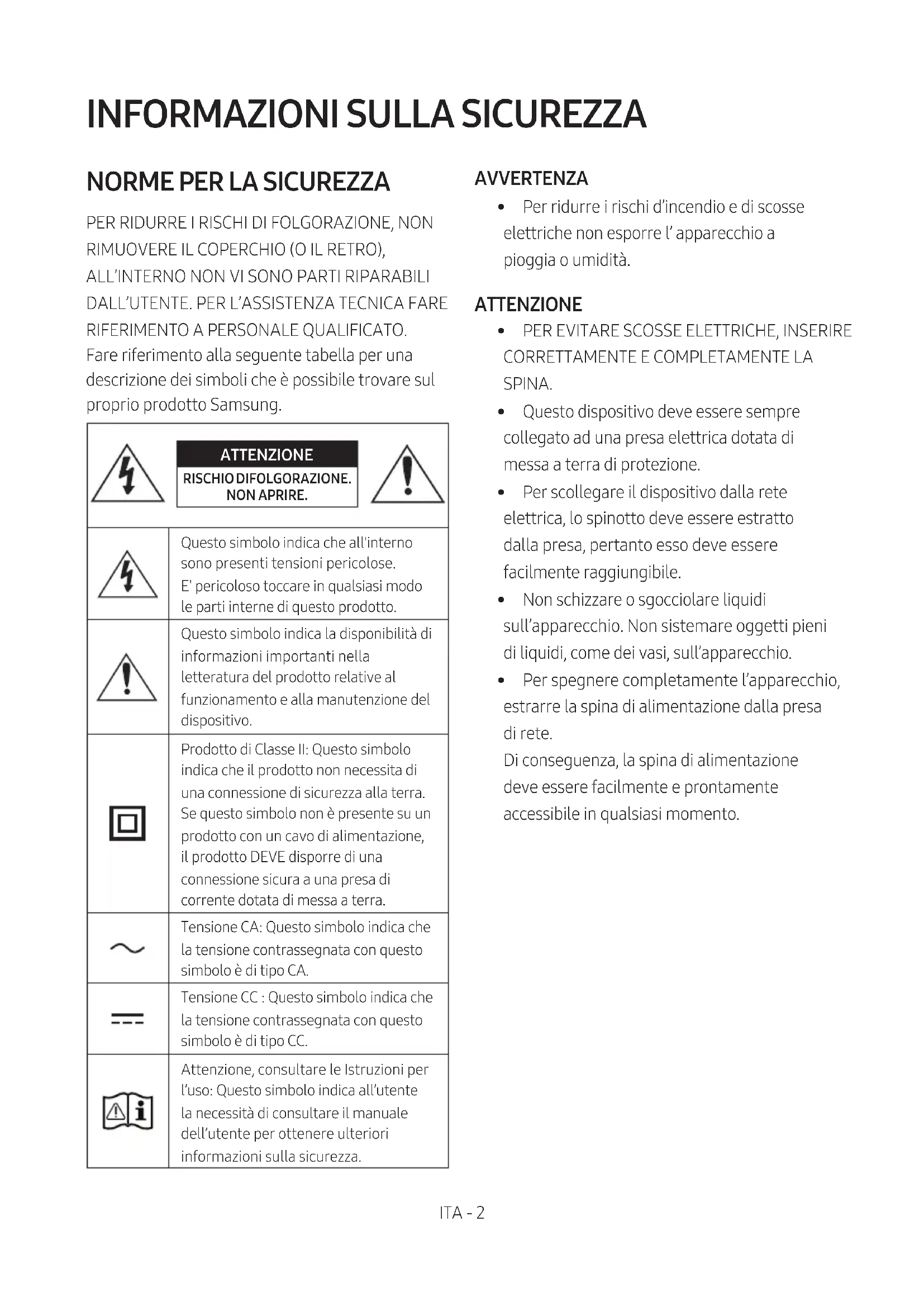

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung.

	Questo simbolo indica che all'interno sono presenti tensioni pericolose.E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.
	Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.
	Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.
	Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.
	Attenzione, consultare le Istruzioni per l'uso: Questo simbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

- Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umidità.

ATTENZIONE

• PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione dalla presa di rete.

Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di potenza riportati sull'adesivo di identificazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA dalla presa di rete. Scollegare l'unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l'esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.

SOMMARIO

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello anteriore / Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9

Come utilizzare il telecomando ____ 9

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) ____ 14

Specifiche di uscita per diverse modalità di effetti sonori ____ 14

Regolazione del volume della Soundbar con il telecomando della TV ____ 15

04 Connessione della Soundbar 16

Collegamento della corrente elettrica ____ 16

Collegamento del kit posteriore wireless Samsung e del subwoofer alla Soundbar 16

05 Utilizzo di una connessione cablata alla TV 17

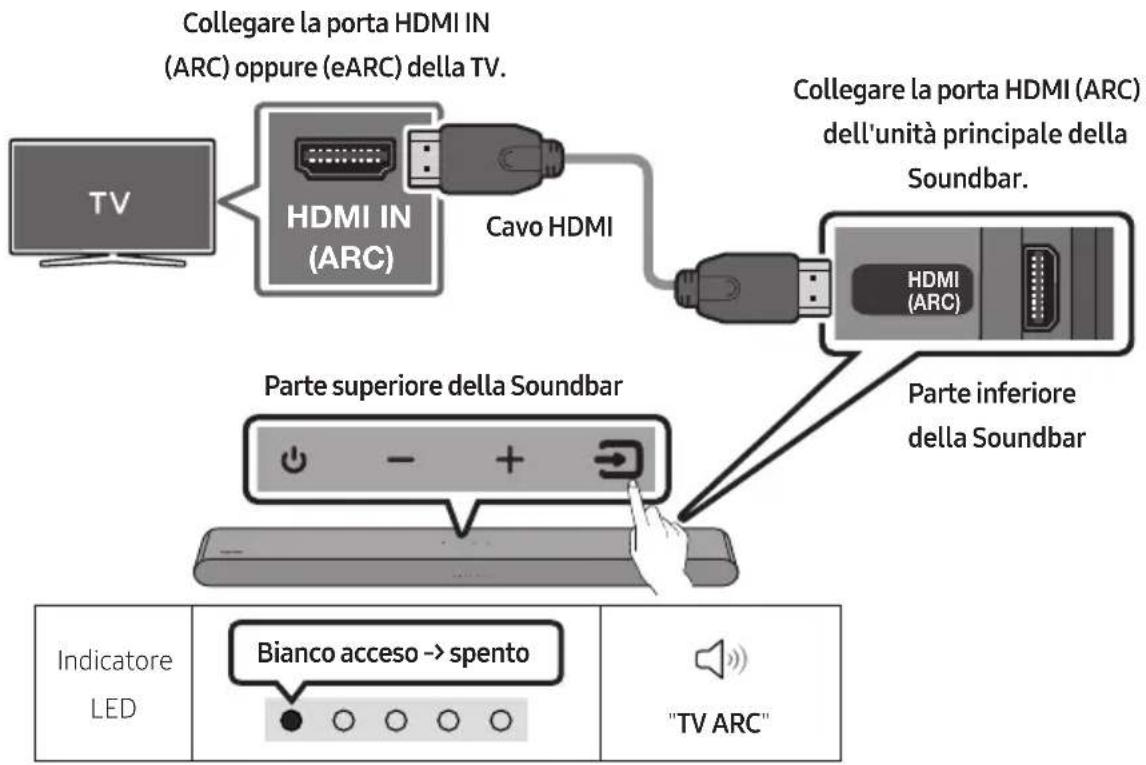

Metodo 1. Connessione tramite cavo HDMI ____ 17

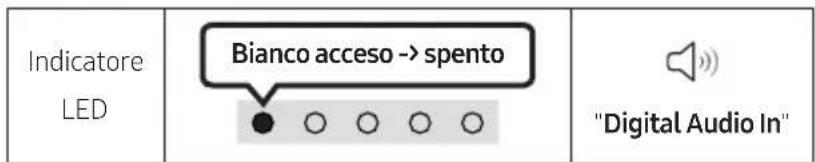

Metodo 2. Connessione tramite cavo ottico ____ 19

06 Utilizzo di una connessione wireless alla TV 21

Connessione tramite Bluetooth 21

07 Connessione di un dispositivo esterno 23

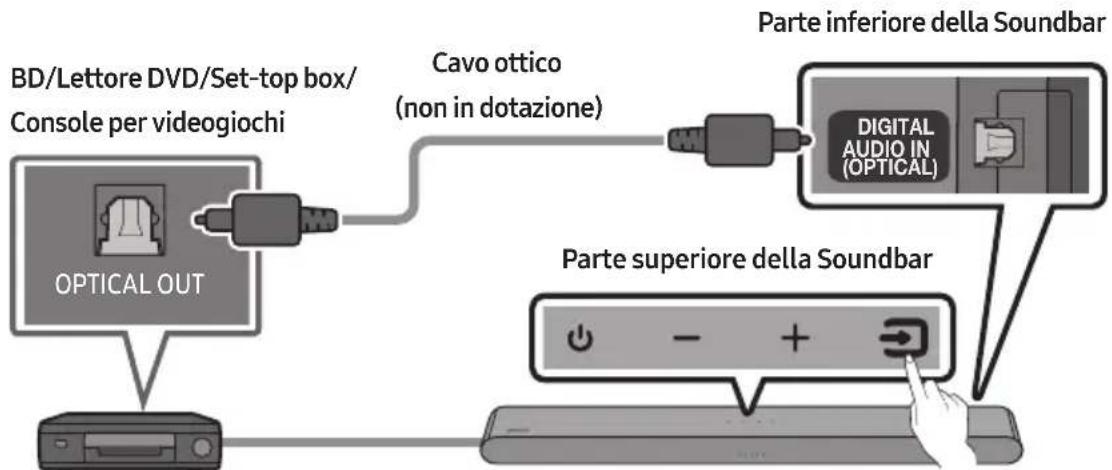

Connessione tramite cavo ottico ____ 23

08 Collegamento di un dispositivo di memoria USB 24

09 Connessione di un dispositivo mobile 26

Connessione tramite Bluetooth 26

Utilizzo di Tap Sound ____ 31

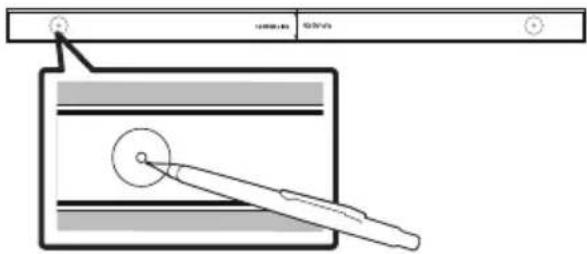

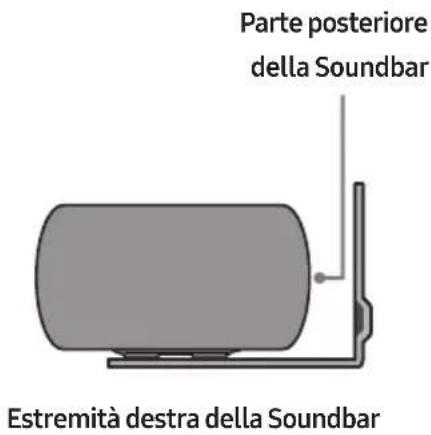

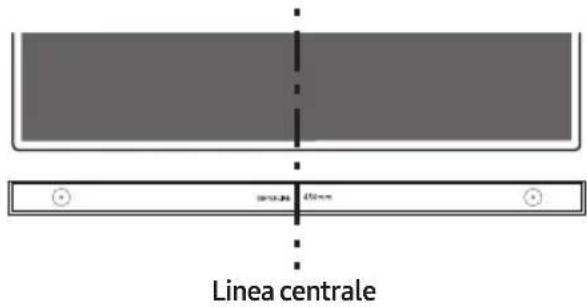

10 Installazione del supporto per montaggio a parete 32

Precauzioni per l'installazione ____ 32

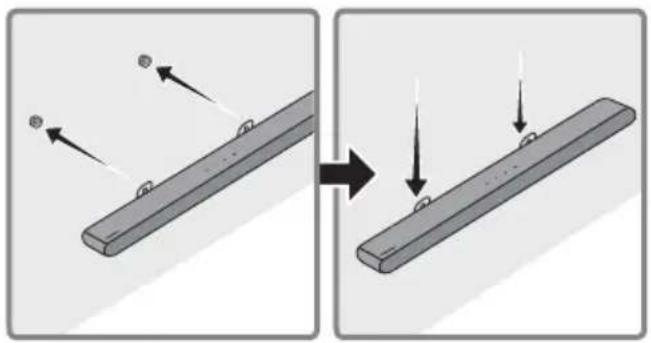

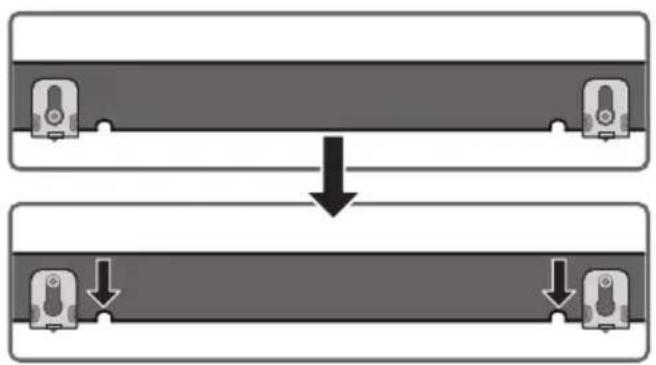

Componenti del supporto per montaggio a parete ____ 32

11 Installazione della Soundbar davanti alla TV 34

12 Aggiornamento del software 35

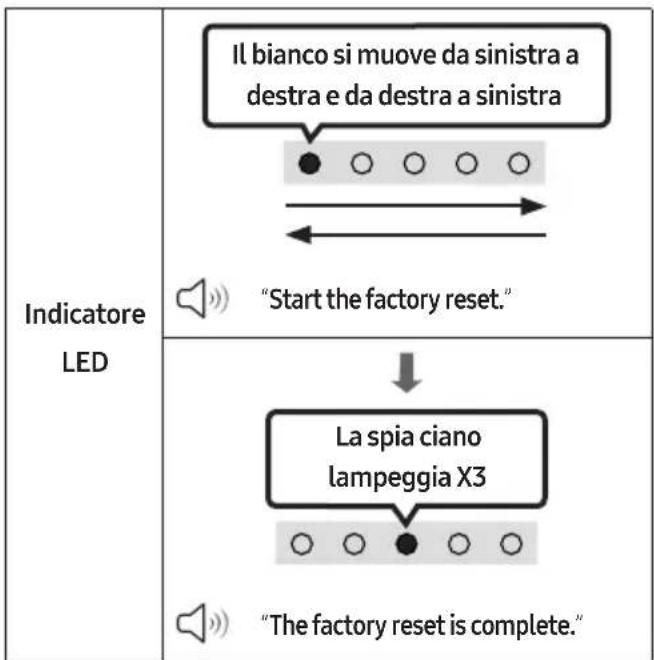

Ripristino 36

13 Risoluzione dei problemi 37

14 Licenza 38

15 Avviso di licenza open source 39

16 Nota importante sul servizio 39

17 Specifiche e guida 40

Specifiche ____ 40

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Telecomando/batterie della Soundbar

Cavo HDMI Adattatore CA/CC (Soundbar)
Cavo di alimentazione (Soundbar)

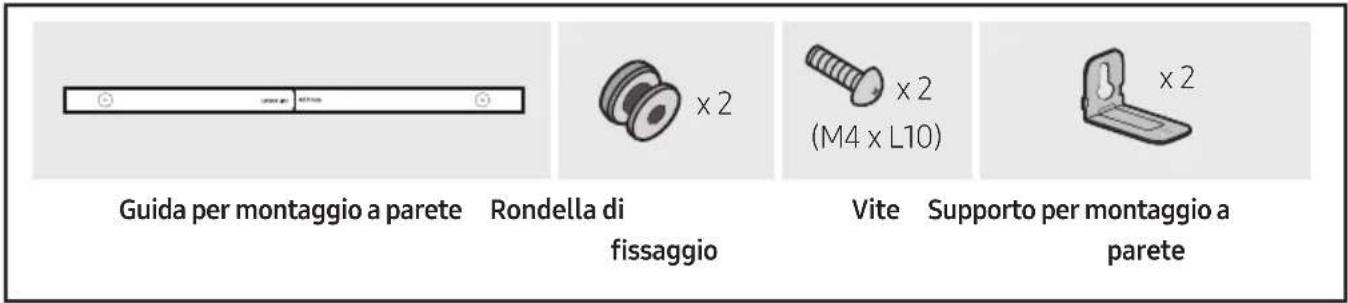

Guida per montaggio a parete Rondella di fissaggio Vite Supporto per montaggio a parete

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro Assistenza Samsung o l'Assistenza clienti Samsung.
  • Per ulteriori informazioni sul montaggio a parete, andare a pagina 32.
• Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.
  • L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

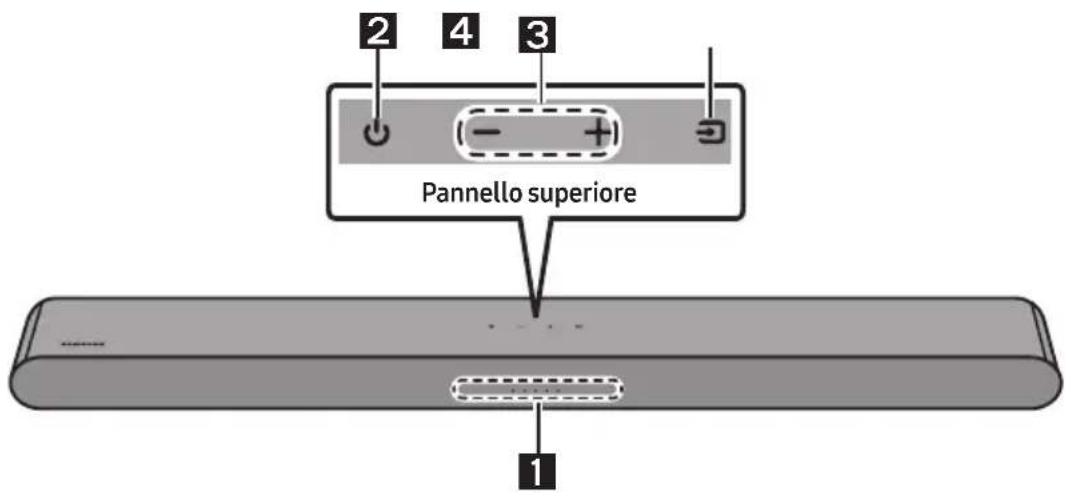

Pannello anteriore / Pannello superiore della Soundbar

2 4 3 Pannello superiore 1

1	Indicatore LED	L'indicatore LED lampeggia, si illumina o cambia colore a seconda dello stato o della modalità corrente della Soundbar. Come descritto di seguito, il colore dell'indicatore LED e il numero di spie indicano la modalità attiva.
		LED bianco	LED bianco	LED multicolore	LED bianco	LED bianco
		Il LED multicolore cambia in Bianco, Ciano, Verde, Rosso, Giallo, Arancione, Viola e Blu a seconda dello stato o della modalità.
2	Alimentazione	Consente di accendere e spegnere il dispositivo.
3	Volume	Regola il volume.
4	Sorgente	Premere il tasto → (Sorgente) per cambiare modalità. Ogni volta che si cambia modalità, il LED si accende in bianco e poi si spegne.
		Indicatore LED	Bianco acceso -> spento	Bianco acceso -> spento	Bianco acceso -> spento
			"Digital Audio In" oppure "TV ARC"	"Bluetooth" "USB"

• Quando si inserisce il cavo CA, il tasto di accensione riprenderà a funzione entro 4 - 6 secondi.
• Quando si accende questa unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.
• hSe il suono proviene sia dalla TV sia dalla Soundbar, accedere al menu Impostazioni per l'audio della TV e impostare il diffusore TV su Altoparlante esterno.

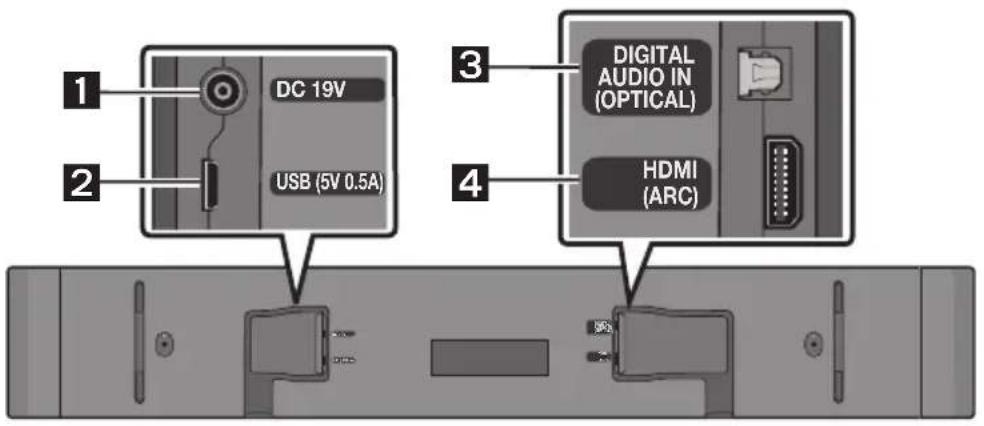

Pannello inferiore della Soundbar

1 DC 19V USB (5V 0.5A) 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

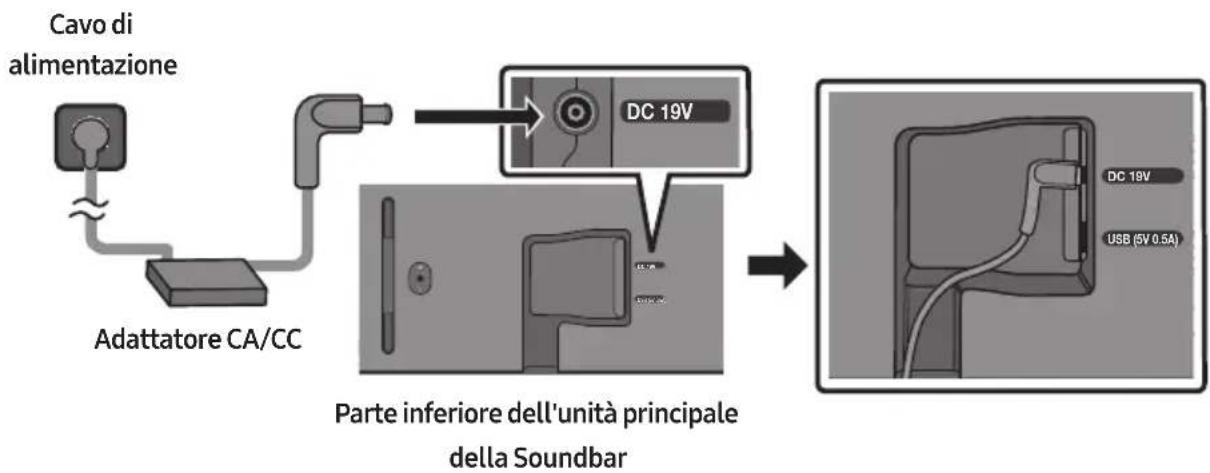

1	DC 19V (Ingresso alimentazione)Collegare l'adattatore CA/CC.

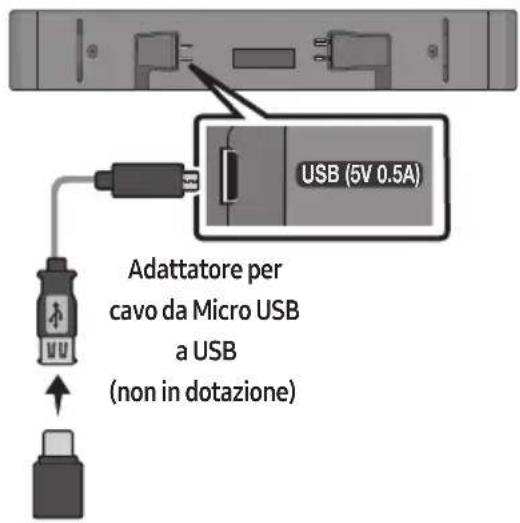

2	USB (5V 0.5A)Collegare a un dispositivo USB per riprodurre file musicali sul dispositivo USB tramite la Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita (ottica) digitale di un dispositivo esterno.
4	HDMI (ARC)Collegare alla presa jack HDMI (ARC) di una TV.

• Per scollegare il cavo di alimentazione dell'adattatore CA/CC da una presa a parete, tirarlo afferrandolo per la spina. Non tirare afferrando il cavo.
• Non collegare questa unità o altri componenti a una presa CA finché non sono stati completati tutti i collegamenti tra i componenti.

03 UTILIZZO DEL TELECOMANDO

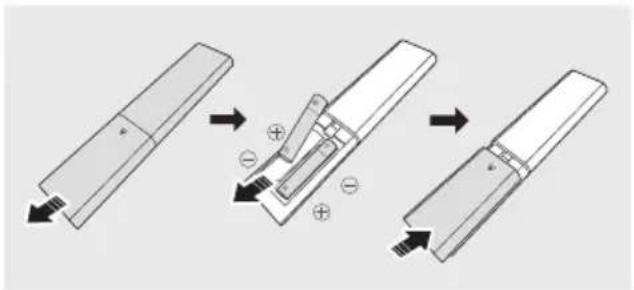

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione della freccia fino alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore fino al raggiungimento della posizione iniziale.

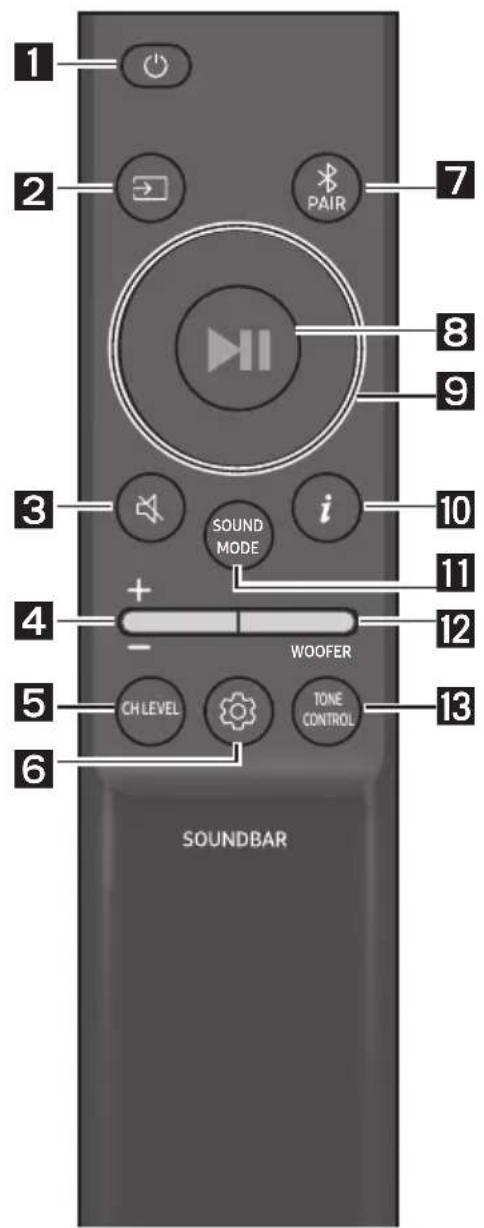

Come utilizzare il telecomando

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Alimentazione

Consente di accendere e spegnere la Soundbar.

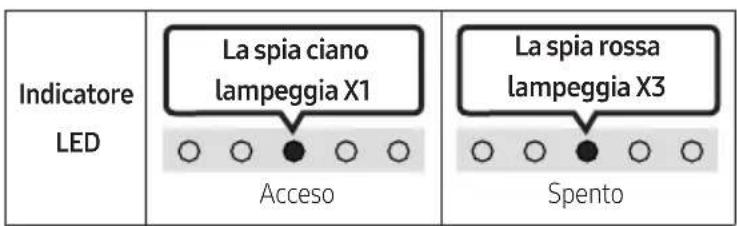

Indicatore LED La spia ciano lampeggia X1 Acceso La spia rossa lampeggia X3 Spento

• Funzione Auto Power Down

L'unità si spegne automaticamente nelle situazioni seguenti:

- Nella modalità "Digital Audio In" oppure "TV ARC" / "Bluetooth" / "USB" se l'assenza del segnale audio si prolunga per 20 minuti.

2

→ (Sorgente)

Premere per selezionare una sorgente connessa alla Soundbar.

3

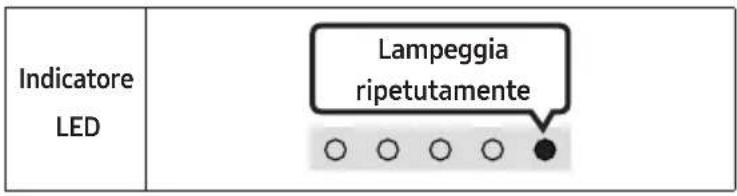

(Muto)

Premere il tasto (Muto) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Indicatore LED Lampeggia ripetutamente

Volume

Premere il tasto su o giù per regolare il volume.

IndicatoreLED

Volume su

Volume giù

CH LEVEL

Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.

Indicatore LED
	“Centre Level”

- Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l'impostazione "Rear Level" è supportata. Per regolare il volume del "Rear Level" tra -6 e +6, utilizzare i pulsanti Su/Giù.

(Controllo audio)

Premendo il pulsante è possibile impostare la funzione audio. L'opzione desiderata può essere regolata usando i tasti Su/Giù. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco.

Se il video della TV e l'audio della Soundbar non sono sincronizzati, selezionare "Sync" in Controllo audio, quindi impostare il ritardo dell'audio tra 0\~300 millisecondi usando i tasti Su/Giù. (Non disponibile nel modo "USB" o "Bluetooth".)

• La funzione "Sync" è supportata solo per alcune funzioni.
• "Night mode" e "Voice enhancement" non sono supportate nella modalità audio "DTS Virtual:X".
• "Night mode" è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.
• "Voice enhancement" semplifica l'ascolto dei dialoghi parlati nei film e in TV.

	EQ 7 bandeTenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare il suono per ogni banda di frequenza. È possibile selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz usando i tasti Sinistra/Destra e ogni valore può essere regolato su un'impostazione compresa tra -6 - +6 usando i tasti Su/Giù. (Accertarsi che il modo Audio sia impostata su "Standard".)
	EQ 7 bande
	Tieni premuto il pulsante (controllo audio) per circa 5 secondi.	Utilizzando i pulsanti Sinistra/Destra e ciascuno può essere regolato per un'impostazione tra -6 e +6.
	"150Hz"	"150Hz" → "300Hz" → "600Hz" → "1.2kHz" → "2.5kHz" → "5kHz" → "10kHz"

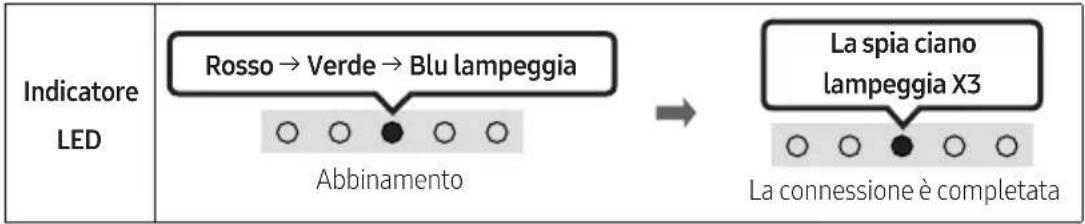

7	Bluetooth PAIRConsente di attivare la modalità associazione Bluetooth della Soundbar.Quando si preme il tasto, il display LED cambia come illustrato di seguito.Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
8	▶II (Riproduci / Sospendi)È possibile riprodurre o mettere in pausa la musica premendo il tasto in modalità "USB".
9	Su/Giù/Sinistra/DestraPremere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.RipetiPer utilizzare la funzione Ripeti nel modo "USB", premere il tasto Su.Salta branoPremere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente.ID SETTenere premuto il tasto Su per 5 secondi per completare l'ID SET (quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).
10	i(Info)Quando premuto, vengono visualizzate le informazioni per ciascuna modalità. (Vedere pagina 7).

Bluetooth PAIR

Premendo il tasto, è possibile selezionare la modalità audio desiderata. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. (La modalità audio potrebbe variare a seconda del modello di TV).

Audio 3D immersivo da qualsiasi contenuto.

- Standard

Emette il suono originale.

- Music

Offre un suono più naturale e riempitivo per i contenuti musicali.

- Game

Fornisce l'audio stereoscopico che consente la piena immersione nell'azione di gioco.

- Adaptive Sound

Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

- Bluetooth Power attivato/disattivato

Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predefinita.

- Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

• DRC (Dynamic Range Control) attivato/disattivato

Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5 secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).

Tasto SOUND MODE	Indicatore LED
	Acceso (impostazione predefinita)	Spento
DRC attivato/disattivato	Attivare → Disattivare

12

Quando il subwoofer è connesso, premere il pulsante Su o Giù per regolare il livello del woofer su -12 o tra -6 e +6. Quando il subwoofer è disconnesso, premere il pulsante Su o Giù per regolare il livello dei bassi tra -6 e +6. Per impostare il livello di volume woofer (basso) su 0 (Predefinito), premere il pulsante (se la Soundbar è connessa al subwoofer wireless (venduto separatamente)).

13

TONE CONTROL

Premendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata usando i tasti Su/Giù. (Questa funzione è disponibile in tutte le modalità audio tranne nella modalità "Standard".)

IndicatoreLED
	“Treble” → “Bass”

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (Su)	Telecomando della TV attivato/disattivato	Pagina 15
Sinistra	Connessione automatica TV attivata/disattivata	Pagina 22
Su ID SET Pagina 11
[500A] (Controllo audio)	EQUALIZZATORE 7 bande Pagina 11
SOUND MODE	DRC attivato/disattivato Pagina 12
	Bluetooth Power attivato/disattivato Pagina 12
*PAIR	Nnessione multipla Bluetooth attivata/disattivata	Pagina 29

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso		Uscita
		Con solo la Soundbar	Solo con subwoofer	Con subwoofer e kit di diffusori posteriori wireless
DTS Virtual:X	2.0 canali 3.0	canali 3.1 canali 5.1 canali
	5.1 canali 3.0	canali 3.1 canali 5.1 canali
Standard	2.0 canali 2.0	canali 2.1 canali 2.1 canali
	5.1 canali 3.0	canali 3.1 canali 5.1 canali
Music	2.0 canali 3.0	canali 3.1 canali 5.1 canali
	5.1 canali 3.0	canali 3.1 canali 5.1 canali
Game	2.0 canali 3.0	canali 3.1 canali 5.1 canali
	5.1 canali 3.0	canali 3.1 canali 5.1 canali
Adaptive Sound	2.0 canali 3.0	canali 3.1 canali 5.1 canali
	5.1 canali 3.0	canali 3.1 canali 5.1 canali

- Il kit diffusori posteriori wireless Samsung e il subwoofer possono essere acquistati separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.

Regolazione del volume della Soundbar con il telecomando della TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.
• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Telecomando della TV attivato/disattivato

1. Spegnere la Soundbar.
2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine:

"Off-TV Remote" (modalità predefinita), "Samsung-TV Remote", "All-TV Remote".

Lo stato dell'indicatore LED cambia a ogni cambio di modalità, come mostrato di seguito.

Tasto del telecomando Indicatore LED Stato
	“Off-TV Remote”(modalità predefinita)	Disabilita il telecomando della TV.
	“Samsung-TV Remote”	Abilita il telecomando IR di una TV Samsung.
	“All-TV Remote”	Abilita il telecomando IR di una TV di terze parti.

04 CONNESSIONE DELLA SOUNDBAR

Collegamento della corrente elettrica

Utilizzare nel seguente ordine i componenti di alimentazione per collegare la Soundbar a una presa elettrica:

• Per ulteriori informazioni sui requisiti dell'alimentazione e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
• Collegare innanzitutto il cavo di alimentazione all'adattatore CA/CC. Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.
• Collegare il cavo di alimentazione a una presa a muro.

Cavo di alimentazione Adattatore CA/CC Parte inferiore dell'unità principale della Soundbar DC 19V DC 19V USB (5V 0.5A)

NOTE

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar s'accende automaticamente.
• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Collegamento del kit posteriore wireless Samsung e del subwoofer alla Soundbar

Ascolta un vero audio surround wireless collegando il kit altoparlanti posteriori wireless (SWA-9100S, venduto separatamente) e subwoofer wireless (SWA-W510, venduto separatamente) alla soundbar. Per informazioni dettagliate sulle connessioni, consulta il manuale del kit altoparlanti posteriori wireless Samsung e del subwoofer wireless.

05 UTILIZZO DI UNA CONNESSIONE CABLATA ALLA TV

Metodo 1. Connessione tramite cavo HDMI

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un cavo High-Speed HDMI Cable with Ethernet.

Connessione di una TV che supporta HDMI ARC (Audio Return Channel)

Collegare la porta HDMI IN (ARC) oppure (eARC) della TV. Cavo HDMI Collegare la porta HDMI (ARC) dell'unità principale della Soundbar. HDMI IN (ARC) Parte superiore della Soundbar HDMI (ARC) Parte inferiore della Soundbar Indicatore LED Bianco acceso -> spento "TV ARC"

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella figura.
2. Accendere la Soundbar e la TV.

3. L'audio della TV viene diffuso dalla Soundbar.

4. Se l'audio del TV non viene emesso, premere il pannello superiore della Soundbar oppure il pulsante → (Sorgente) sul telecomando per selezionare la modalità "Digital Audio In".

5. Se non viene emesso alcun suono, controllare di nuovo il collegamento del cavo HDMI.
6. Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTE

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Formato audio dell'uscita digitale" sulla TV è impostato su PCM, è consigliabile modificare l'impostazione in Dolby Digital. Dopo aver modificato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)

Metodo 2. Connessione tramite cavo ottico

Lista di controllo pre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura.

IndicatoreLED

"Digital Audio In"

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il modo "Digital Audio In".
4. L'audio della TV viene diffuso dalla Soundbar.

Utilizzo della funzione Q-Symphony

Per Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi per un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.

Menu del TV Cavo HDMI OPPURE Cavo ottico (non fornito in dotazione) Indicatore LED Bianco acceso -> spento "Digital Audio In"

- Esempio di menu del TV: TV + [AV] Soundbar Nome serie (HDMI)

NOTE

• Può funzionare a seconda del Codec supportato dal TV.
- Questa funzione è supportata solo quando è collegato il cavo HDMI o il cavo ottico (non fornito in dotazione).
- Il messaggio visualizzato potrebbe variare a seconda del modello di TV.
- Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

06 UTILIZZO DI UNA CONNESSIONE WIRELESS ALLA TV

Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

1. Premere il pulsante ✗ PAIR sul telecomando della Soundbar o premere il pulsante ➕ (Sorgente) sul pannello superiore della Soundbar per entrare in modalità "Bluetooth".

Pulsante di associazioneBluetooth	Indicatore LED
OPPUREIn modalità "Bluetooth"	→ Abbinamento La connessione è completataFinché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
		"Ready to connect via Bluetooth."

1. Selezionare la modalità Bluetooth sulla TV Samsung.

Esempio: Pagina iniziale ( → Menu → Impostazioni ( → Tutte le impostazioni ( ) Suono → Uscita audio → Elenco altoparlanti Bluetooth → [AV] Soundbar S5B-Series (Bluetooth))

1. Selezionare "[AV] Soundbar S5B-Series" dall'elenco sullo schermo della TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con

"Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

1. L'audio della TV Samsung viene ora emesso dalla Soundbar.

- Se è presente un log di connessione tra la Soundbar e la TV Samsung, la Soundbar viene connessa automaticamente cambiando la modalità in "Bluetooth".

Se il dispositivo non si connette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, (ad esempio [AV] Soundbar S5B-Series), eliminarla.
• Ripetere i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV Samsung

Premere il tasto → (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da "Bluetooth".

- La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

Connessione automatica TV attivata/disattivata

Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato “Bluetooth Ready”. (Attivare → Disattivare)

Tasto Sinistra Indicatore LED
	Acceso(impostazione predefinita)	Spento
Bluetooth Ready	Attivare → Disattivare

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

07 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Connessione tramite cavo ottico

Indicatore LED Bianco acceso -> spento "Digital Audio In"

1. Con il dispositivo esterno e la Soundbar spenti, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL su dispositivo esterno con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e il dispositivo esterno.
3. Selezionare il modo "Digital Audio In" premendo il tasto ➞ (Sorgente) sul pannello superiore o sul telecomando.
4. L'audio del dispositivo esterno viene diffuso dalla Soundbar.

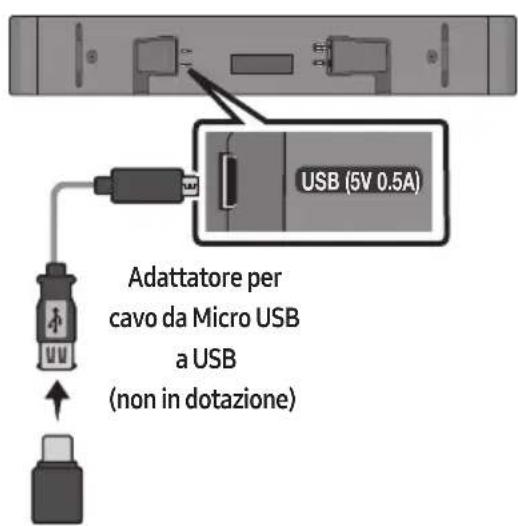

08 COLLEGAMENTO DI UN DISPOSITIVO DI MEMORIA USB

È possibile riprodurre tramite la Soundbar file musicali contenuti in dispositivi di memoria.

Adattatore per cavo da Micro USB a USB (non in dotazione)

1. Collegare la Soundbar alla stick USB con l'adattatore per cavo USB.

- L'adattatore per cavo che collega la Micro USB alla USB è venduto separatamente. Per acquistarlo, contattare un Centro assistenza Samsung o il Servizio clienti SAMSUNG.

1. Premere il pulsante ➞ (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la modalità "USB".

2. Riprodurre file musicali dal dispositivo di memoria tramite la Soundbar.

- La Soundbar si spegne automaticamente (Auto Power Down) se non è stato collegato alcun dispositivo USB per più di 20 minuti.

Elenco della compatibilità

Estensione Codec Frequenza di		campionamento	Velocità di trasmissione
*.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kbps
		MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
		MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
		MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kbps
*.wma Wave_Format_MSAudio1 16 kHz ~ 48 kHz 56 ~ 128 kbps
		Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 ~ 128 kbps
*.aac AAC 16 kHz ~ 96 kHz	48 ~ 320 kbps
	AAC-LC 16 kHz ~ 96 kHz		128 ~ 192 kbps5,1 canali 320 kbps
	HE-AAC	24 kHz ~ 96 kHz	48 ~ 64 kbps5,1 canali 160 kbps
*.wav	-	16 kHz ~ 48 kHz	no a 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 ~ 500 kbps

• Se sul dispositivo USB sono archiviati un elevato numero di cartelle (circa 200) e le (circa 2000) è possibile che la Soundbar impieghi qualche istante per accedere ai le e riprodurli.
• La Soundbar supporta solo dispositivi USB con le system FAT16 (\~2GB), FAT32 (\~2TB) o NTFS (\~2TB).

09 CONNESSIONE DI UN DISPOSITIVO MOBILE

Connessione tramite Bluetooth

Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

- Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

Dispositivo mobile

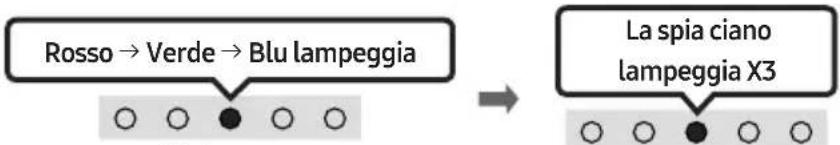

La connessione iniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.
• Premere il pulsante ✝ PAIR sul telecomando della Soundbar o premere il pulsante ➞ (Sorgente) sul pannello superiore della Soundbar per entrare in modalità "Bluetooth".

Pulsante di associazioneBluetooth	Indicatore LED
OPPUREIn modalità "Bluetooth"	AbbinamentoLa connessione è completataFinché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu.
	[ceww]	"Ready to connect via Bluetooth."

1. Sul dispositivo selezionare "[AV] Samsung Soundbar S5B-Series" dall'elenco che viene visualizzato.
2. Riprodurre i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Se il dispositivo non si collega

• Se nell'elenco dei diffusori sul dispositivo mobile è già presente una Soundbar, (ad esempio "[AV] Samsung Soundbar S5B-Series"), eliminarla.
• Ripetere i passaggi 1 e 2.

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
  – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).
• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).
• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).
• Quando si collega la Soundbar a un dispositivo Bluetooth, avvicinarli il più possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.
• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scarsa ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni:

• Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.

• Negli angoli o in presenza di un ostacolo nelle vicinanze, ad esempio una parete o un divisorio, dove possono verificarsi fluttuazioni elettriche.

- Se esposto a interferenze radio generate da altri prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, forni a microonde e dispositivi LAN wireless.

- Ostacoli come porte e pareti potrebbero influire sulla qualità audio anche quando i dispositivi rientrano nel range di copertura.

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l'opzione Bluetooth.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Bluetooth Power attivato/disattivato

Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la Soundbar.
2. L'indicatore LED multicolore sulla Soundbar lampeggia in "Ciano".

Tasto SOUND MODE	Indicatore LED
	Acceso(impostazione predefinita)	Spento
Bluetooth Powerattivato/disattivato	Attivare → Disattivare

Disconnettere il dispositivo Bluetooth dalla Soundbar

È possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L'Soundbar viene scollegato.
- Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in "Rosso".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto 📋 (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da "Bluetooth".

- La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

Connessione multipla Bluetooth

La Soundbar può essere connessa a 2 dispositivi Bluetooth contemporaneamente.

Connessione automatica TV attivata/disattivata

1. Tenere premuto il tasto ✝ PAIR per più di 5 secondi sul telecomando mentre la Soundbar è disattivata.
2. L'indicatore LED multicolore sulla Soundbar lampeggia in "Ciano".

Pulsante associazione Bluetooth	Indicatore LED
In modalità standby	Connessione multipla attivata (predefinito)	Connessione multipla disattivata

1. Connettere la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 26)
2. Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due.
3. Se la musica viene riprodotta dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", viene avviata la riproduzione della musica sul dispositivo "B" e interrotta/messa in pausa automaticamente sul dispositivo "A".
4. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che riproduce la musica all'altro potrebbe essere maggiore.

Associazione Bluetooth multipla

Come associare più dispositivi alla Soundbar

1. Accendere la Soundbar.
2. Solo in modalità "Bluetooth", tenere premuto il pulsante (Sorgente) sulla parte superiore della Soundbar per più di 5 secondi per consentire l'accesso in modalità "Bluetooth Pairing", quindi sul lato del dispositivo Bluetooth attivare Bluetooth e selezionare la Soundbar dall'elenco dei dispositivi disponibili. La Soundbar si connetterà automaticamente al dispositivo Bluetooth.
3. È possibile associare e connettere alla Soundbar un secondo dispositivo Bluetooth utilizzando lo stesso metodo.

Se si tenta di connettere un terzo dispositivo, un dispositivo connesso che non sta riproducendo alcun audio perderà la sua connessione Bluetooth, ma resterà comunque associato alla Soundbar.

1. Con lo stesso metodo, è possibile associare fino a 8 dispositivi Bluetooth, ma solo gli ultimi 2 resteranno connessi contemporaneamente alla Soundbar.

NOTE

• Collegare la Soundbar a massimo due dispositivi Bluetooth.
• Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre sono connessi due dispositivi.
• Se la musica viene riprodotta dal dispositivo Bluetooth "B" durante la riproduzione dal dispositivo "A", viene avviata la riproduzione della musica sul dispositivo "B" e interrotta/messa in pausa automaticamente sul dispositivo "A".
• Nelle versioni precedenti a AVRCP V1.4, il tempo di passaggio del dispositivo che riproduce musica può essere ritardato.
• Il dispositivo può essere commutato tramite notifica o allarme su alcuni dispositivi.
• Alcuni dispositivi non supportano la connessione multipla Bluetooth.
• La modalità “Bluetooth Pairing” si arresta quando nessun dispositivo viene associato entro 3 minuti.
• La commutazione dei dispositivi potrebbe richiedere circa 7 secondi su alcune app.
• Tentando di collegare un terzo dispositivo Bluetooth, i dispositivi A o B verranno disconnessi. (Un dispositivo al momento non in riproduzione verrà disconnesso.)
• È possibile collegare solo 1 TV Samsung o 2 dispositivi Bluetooth alla Soundbar in una volta.
• La Soundbar verrà disconnessa dai dispositivi Bluetooth quando riceve una richiesta di connessione da un TV Samsung.

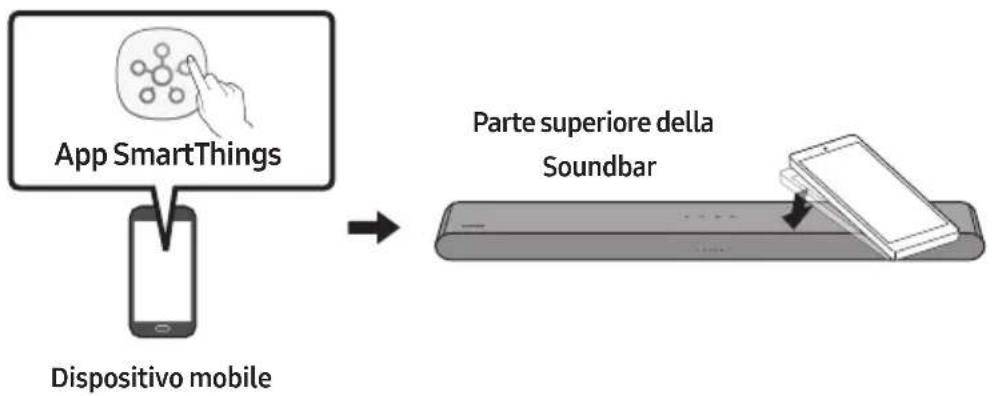

Utilizzo di Tap Sound

Toccare la Soundbar con il dispositivo mobile per riprodurre l'audio dal dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
2. Per dettagli sull'attivazione della funzione, vedere "Attivare la funzione Tap Sound" di seguito.
3. Toccare la Soundbar con il dispositivo mobile. Selezionare "Avvia ora" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

4. Riprodurre l'audio dal dispositivo mobile tramite la Soundbar.

5. Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.

6. Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può graffiarsi o danneggiarsi.
7. Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.
8. Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione.

A seconda della versione dell'app, questa funzione potrebbe non essere supportata.

Attivare la funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare (≡→_) nella schermata dell'app SmartThings mostrata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar.

NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

10 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su pareti verticali.
- Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
- Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
- Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, fissare le viti ai montanti della parete.
- Acquistare le viti di montaggio in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.

• Diametro: M5
  – Lunghezza: consigliati almeno 35 mm.

- Collegare i cavi dall'unità ai dispositivi esterni prima di montare la Soundbar sulla parete.

- Assicurarsi che l'unità sia spenta e scollegata dall'alimentazione prima di installarla. In caso contrario, potrebbero verificarsi scariche elettriche.

Componenti del supporto per montaggio a parete

Guida per montaggio a parete

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la Guida per montaggio a parete contro la superficie della parete.

2. La Guida per montaggio a parete deve essere livellata.

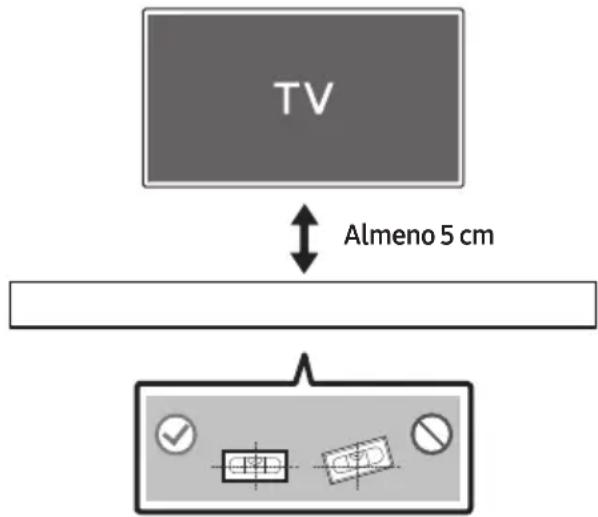

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

TV Almeno 5 cm

1. Allineare la Linea centrale della Guida per montaggio a parete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi fissare la Guida per montaggio a parete alla parete con del nastro adesivo.

- Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell'area di installazione.

Linea centrale

1. Usare una penna per contrassegnare le posizioni dei fori e rimuovere la Guida per montaggio a parete.

10000000 90.00V/s

1. Utilizzando una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di fissaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

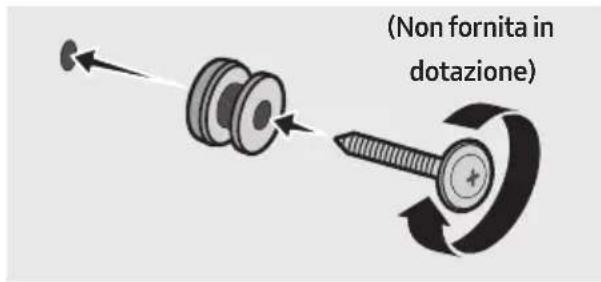

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna Rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

(Non fornita in dotazione)

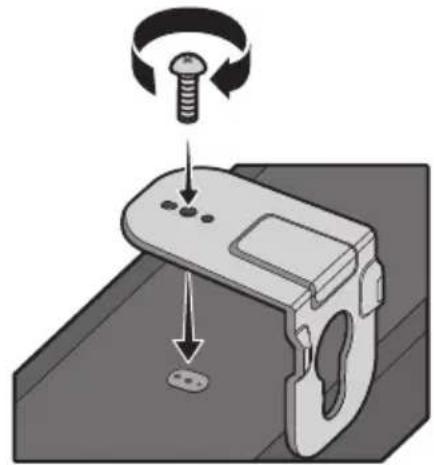

1. Installare 2 Supporto per montaggio a parete con l'orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti.

- Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sia situata dietro la parte posteriore della Soundbar.

Parte posteriore della Soundbar Estremità destra della Soundbar

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

1. Far scorrere la Soundbar verso il basso come illustrato di seguito, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

- Inserire le Rondella di fissaggio nella parte larga (fondo) delle Supporto per montaggio a parete, quindi far scorrere le Supporto per montaggio a parete verso il basso, in modo che le Supporto per montaggio a parete si appoggino saldamente sulle Rondella di fissaggio.

Installazione della Soundbar in modo che il suo punto intermedio corrisponda al punto intermedio della TV, come illustrato nell'immagine.

Posizionare la Soundbar ad almeno 3 cm di distanza dal TV.

NOTE

• Assicurarsi di collocare la Soundbar su una superficie piana e solida.
- Una distanza insufficiente dal TV potrebbe causare problemi acustici.

12 AGGIORNAMENTO DEL SOFTWARE

Importante: dopo l'aggiornamento, mantenere le Impostazioni originali.

USB (5V 0.5A) Adattatore per cavo da Micro USB a USB (non in dotazione)

1. Collegare una memoria stick USB alla porta USB sul computer.
   Importante: assicurarsi che non siano presenti file musicali nell'unità della memory stick USB. Questo potrebbe causare il mancato aggiornamento del firmware.
2. Andare a (samsung.com) → selezionare Immetti numero modello e immettere il modello della Soundbar. Selezionare manuali e download e scaricare la versione più aggiornata del file software.
3. Salvare il software scaricato su una memory stick USB e selezionare "Estrai qui" per decomprimere la cartella.

4. Accendere la Soundbar e connettere la memory stick USB che contiene l'aggiornamento software alla porta femmina dell'adattatore per cavo Micro USB. Collegare il cavo alla porta USB della Soundbar.

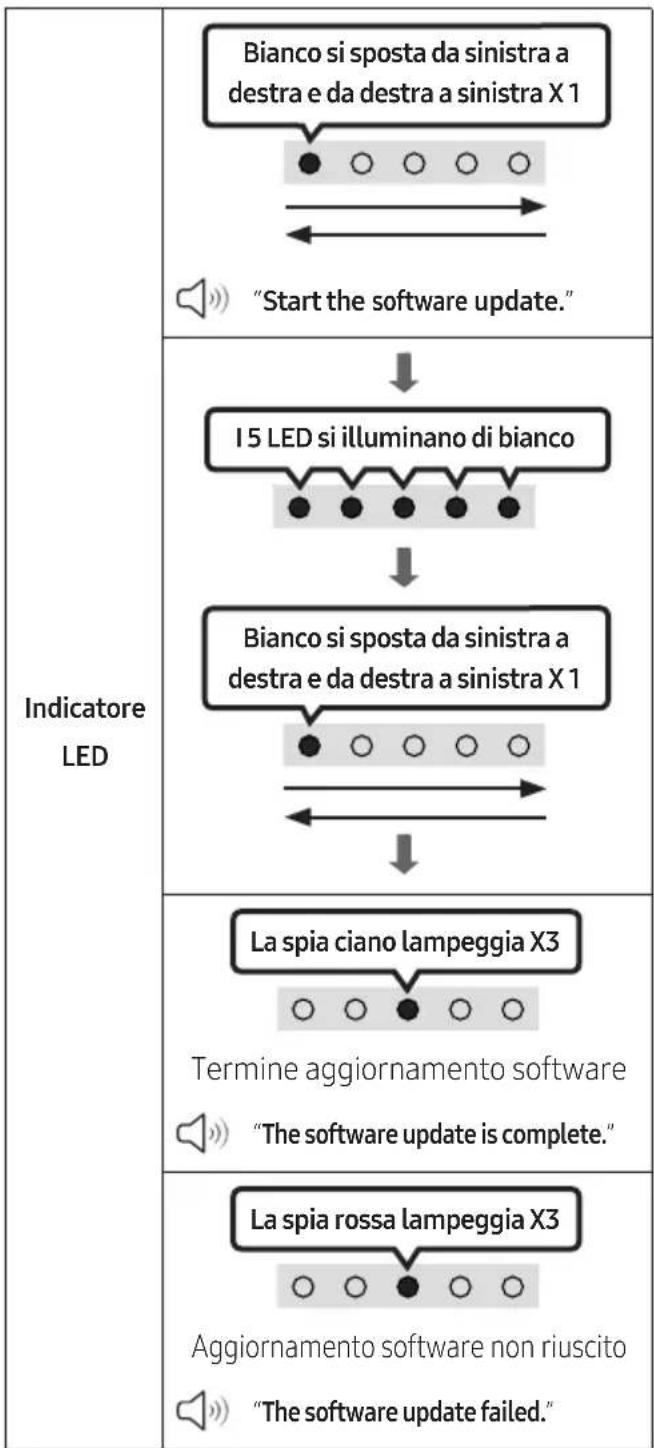

5. Inserire la USB nella Soundbar e passare alla sorgente USB; il software si aggiornerà automaticamente e l'operazione sarà completata entro 2 minuti. Durante la procedura di aggiornamento, i 5 LED iniziano a lampeggiare in un ciclo infinito, quindi i 5 LED diventano bianchi luminosi, quindi i 5 LED lampeggiano nuovamente in un ciclo infinito. Al completamento dell'aggiornamento, l'indicatore azzurro lampeggia 3 volte e la Soundbar si riaccende automaticamente.

Bianco si sposta da sinistra a destra e da destra a sinistra X 1 "Start the software update." Indicatore LED I 5 LED si illuminano di bianco Bianco si sposta da sinistra a destra e da destra a sinistra X 1 La spia ciano lampeggia X3 Termine aggiornamento software "The software update is complete." La spia rossa lampeggia X3 Aggiornamento software non riuscito "The software update failed."

- Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sarà possibile aggiornare nuovamente il firmware.

Se non viene visualizzato il lampeggiamento della sequenza di LED

1. Spegnere la Soundbar, scollegare e ricollegare il dispositivo di archiviazione che contiene i file di aggiornamento alla porta USB della Soundbar.
2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quindi accendere la Soundbar.

NOTE

• L'aggiornamento del firmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti file audio supportati dalla Soundbar.
• Non scollegare l'alimentazione o rimuovere il dispositivo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
• Dopo l'aggiornamento, mantenere le Impostazioni originali. (include Volume, campo audio, ecc.)

- Al completamento dell'aggiornamento, la Soundbar si accende automaticamente e l'interfaccia Voice esce. Se non è possibile effettuare l'aggiornamento, controllare se la stick USB è difettosa.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.
- L'aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.

Ripristino

5 Sec - +

Con la Soundbar accesa, premere contemporaneamente i tasti – + (Volume) sul corpo per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene azzerata.

Indicatore LED Il bianco si muove da sinistra a destra e da destra a sinistra "Start the factory reset." La spia ciano lampeggia X3 "The factory reset is complete."

ATTENZIONE

- Tutte le impostazioni della Soundbar verranno ripristinate.

Assicurarsi di eseguire questa procedura soltanto se è necessario il ripristino.

13 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

La Soundbar non si accende.

→ Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

→Disinserire e reinserire il cavo di alimentazione.
→Spegnere e riaccendere il dispositivo esterno e riprovare.
→In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 9.)

Il telecomando non funziona.

→Puntare il telecomando direttamente sulla Soundbar.
→Sostituire le batterie.

La Soundbar non emette suoni.

→Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
→ Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
→Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( →Menu →Impostazioni ( →Tutte le impostazioni ( →Suono →Uscita audio →Seleziona Soundbar)
→Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
→Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 36.)

Se il TV non è collegato tramite HDMI (ARC).

→ Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale ARC. (Andare a pagina 17.)
→La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar.
→HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale ( → Menu → Impostazioni ( → Tutte le impostazioni ( → Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ACCESO)

La Soundbar non si connette tramite Bluetooth.

→ Quando si connette un nuovo dispositivo, passare all'associazione Bluetooth per la connessione. (Premere il tasto ✝ PAIR sul telecomando o il tasto 📄 (Sorgente) sul corpo per almeno 5 secondi.)
→la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
→Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale
(→Menu →Impostazioni ( )→Tutte le impostazioni ( →Suono →Uscita audio →Elenco altoparlanti Bluetooth)
→Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
→ Inizializzare il prodotto e riprovare. (Andare a pagina 36.)

Il suono si interrompe se connesso tramite Bluetooth.

→Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l'interruzione dell'audio. Avvicinare il dispositivo alla Soundbar.
→Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Verificare l'ambiente di installazione e le condizioni di utilizzo.

La connessione multipla Bluetooth non funziona.

→ Quando il TV è connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TV e riprovare.
→Verificare se l'impostazione della connessione multipla Bluetooth è attivata. (Fare riferimento alla sezione "La Soundbar non si connette tramite Bluetooth.")
→Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente.
→Se il suono non viene emesso neanche con una connessione adeguata, fare riferimento alla sezione "Il suono si interrompe se connesso tramite Bluetooth.".

La Soundbar non si accende automaticamente con il TV.

→ Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

14 LICENZA

DOLBY AUDIO

* Questo prodotto non supporta Dolby Atmos®.

dts.

Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com).

16 NOTA IMPORTANTE SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all'aspetto effettivo del prodotto.
• È possibile che vengano addebitate delle spese amministrative nei seguenti casi:

(a) l'uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere questo manuale utente).

- L'importo di tali spese amministrative verrà comunicato all'utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.

17 SPECIFICHE E GUIDA

Specifiche

Nome del modello HW-S50B / HW-S56B
USB 5V/0,5A
Peso 2,4 kg
Dimensioni (L x A x P) 670,0 x 62,3 x 105,0 mm
Temperatura di esercizio +5°C e +35°C
Umidità di esercizio 10 % e 75 %
AMPLIFICA TOREPotenza di uscita nominale	(30W x 2) + (30W x 2) + 20W
Formati di riproduzione supportatiDTS, Dolby® Digital (DTS Virtual Surround è riprodotto in formato DTS.)	LPCM 2ch, Dolby AudioTM (che supporta Dolby® Digital), DTS, DTS Virtual:X
POTENZA IN USCITA DEL DISPOSITIVO WIRELESS	La potenza di trasmissione è di 9 dBm.
Consumo energetico complessivo in standby (W)	0,5W
BluetoothMetodo di disattivazione porta	Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.

NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Peso e dimensioni sono approssimativi.

Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello.

L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina

Specifiche per la progettazione ecocompatibile degli alimentatori esterni :

www.samsung.com/global/ecodesign_component

1. Selezione o modo Bluetooth no televisor Samsung.

Effect Intrare		leşire
		Doar cu Soundbar Doar cu subwoofer		Cu subwoofer și kitul wireless de boxe spate
DTS Virtual:X	2.0 canale 3.0	canale 3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Standard	2.0 canale 2.0	canale 2.1 canale	2.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Music	2.0 canale 3.0	canale 3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Game	2.0 canale 3.0	canale 3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
Adaptive Sound	2.0 canale 3.0	canale 3.1 canale	5.1 canale
	5.1 canale	3.0 canale	3.1 canale	5.1 canale
