Termék típusa	Hangprojektor
Márka	Samsung
Modell	HW-S56B / HW-S50B
Méretek (Sz x Ma x Mé)	670,0 x 62,3 x 105,0 mm
Tömeg	2,4 kg
Tápellátás	19V AC/DC adapter, készenléti fogyasztás 0,5W
Teljes kimeneti teljesítmény	160 W (30W x 4 + 20W)
Csatlakozási lehetőségek	HDMI ARC, optikai bemenet, USB (5V/0,5A), Bluetooth
Támogatott hangformátumok	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Hangfunkciók	Hangmódok (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), Éjszakai mód, Hangjavítás, 7 sávos hangszínszabályzó
Bluetooth	5.0 verzió, többes csatlakozás (2 eszköz), hatótáv ~10 m
Tartozékok	Távirányító, elemek, HDMI kábel, hálózati adapter, tápkábel, fali szerelési útmutató
Fali szerelés	Fali konzol mellékelve, csavarok nélkül (M5, hossz ≥35 mm)

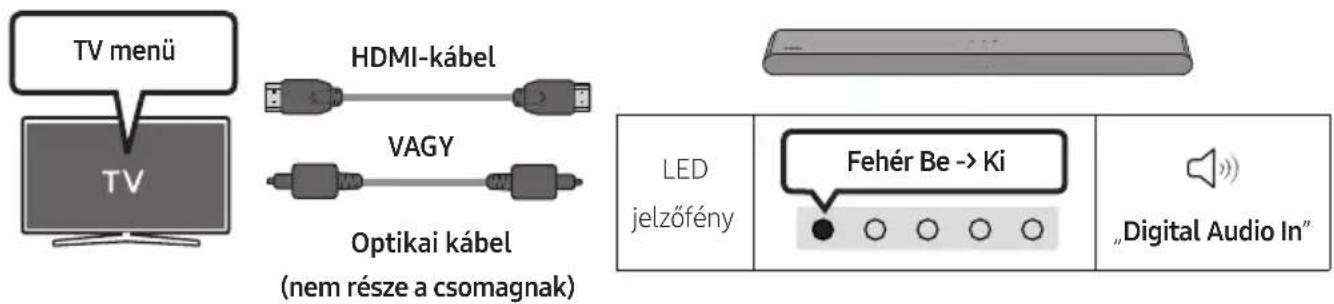

TV kompatibilitás	Q-Symphony funkció Samsung TV-vel, HDMI ARC, Bluetooth
Karbantartás	Puha, száraz ruhával tisztítsa, kerülje a folyadékokat és aeroszolokat
Üzemi hőmérséklet	+5°C - +35°C
Üzemi páratartalom	10 % - 75 %
Biztonság	Túlfeszültség-védelem, automatikus kikapcsolás 20 perc jel nélkül, II. osztály
Javíthatóság	Pótalkatrészek elérhetők a Samsung szervizen keresztül, gyári visszaállítás lehetséges

Gyakran ismételt kérdések - HWS56B SAMSUNG

A hangprojektor nem kapcsol be. Mit tegyek?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a fali aljzathoz és az adapterhez. Győződjön meg arról, hogy az AC/DC adapter megfelelően csatlakozik a hangprojektorhoz. Ha a probléma továbbra is fennáll, próbáljon meg egy másik elektromos aljzatot.

Hogyan csatlakoztassam a hangprojektort a TV-hez HDMI ARC segítségével?

Használjon HDMI kábelt a hangprojektor HDMI (ARC) portjának a TV HDMI IN (ARC) portjához való csatlakoztatásához. Kapcsolja be mindkét eszközt, és válassza ki a 'TV ARC' forrást a hangprojektoron. Győződjön meg arról, hogy a HDMI-CEC be van kapcsolva a TV beállításaiban.

A hangprojektor hangja időnként megszakad Bluetooth kapcsolatban. Miért?

Ennek oka lehet a túl nagy távolság az eszközök között vagy interferencia. Vigye a Bluetooth eszközt 10 méteren belülre a hangprojektortól. Kerülje az akadályokat, mint a vastag falak és a sugárzást kibocsátó készülékek (mikrohullámú sütő, Wi-Fi router). Ellenőrizze azt is, hogy az eszköz akkumulátora megfelelően fel van töltve.

A távirányító nem működik. Hogyan javítsam meg?

Irányítsa a távirányítót közvetlenül a hangprojektor felé, legfeljebb 7 méter távolságból. Cserélje ki az elemeket újra (AAA típus). Ha a probléma továbbra is fennáll, ellenőrizze, hogy semmi nem takarja-e a hangprojektor infravörös érzékelőjét.

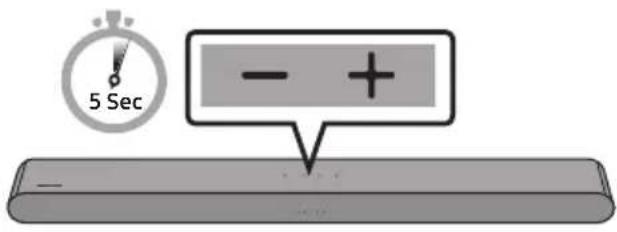

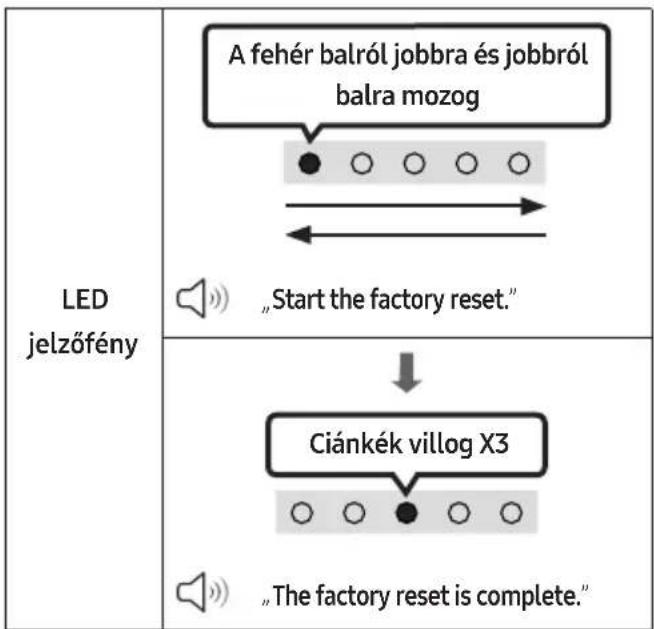

Hogyan állítsam vissza a hangprojektort gyári beállításokra?

Kapcsolja be a hangprojektort. Tartsa lenyomva egyszerre a Hangerő + és Hangerő - gombokat a készüléken legalább 5 másodpercig. A LED jelzőfény villogni fog, és a készülék újraindul. Minden beállítás törlődik.

Csatlakoztathatok egyszerre két Bluetooth eszközt?

Igen, a hangprojektor támogatja a Bluetooth többes csatlakozást. Akár 2 eszközt is csatlakoztathat egyszerre. A funkció aktiválásához győződjön meg arról, hogy a többes csatlakozási mód be van kapcsolva (alapértelmezett). Nyomja meg és tartsa lenyomva a távirányító PAIR gombját 5 másodpercig, amikor a hangprojektor ki van kapcsolva a váltáshoz.

Hogyan frissítsem a hangprojektor szoftverét?

Töltse le a legújabb firmware-t a Samsung weboldaláról (samsung.com), és helyezze a fájlt egy FAT32 formátumú USB pendrive-ra. Csatlakoztassa a pendrive-ot a hangprojektor USB portjához egy Micro-USB adapter segítségével. Kapcsolja be a hangprojektort, és válassza ki az USB forrást. A frissítés automatikusan elindul. Ne kapcsolja ki a készüléket a folyamat alatt.

A hangprojektor nem ad hangot a TV-vel. Mit ellenőrizzek?

Ellenőrizze, hogy a hangprojektor ki van-e választva hangkimenetként a TV beállításaiban (Hang menü > Hang kimenet). Győződjön meg arról, hogy a kábel (HDMI vagy optikai) megfelelően csatlakozik. Ha HDMI-t használ, ellenőrizze, hogy a portok ARC jelzésűek. Növelje a hangprojektor hangerejét, és kapcsolja ki a némítási módot.

Hogyan állítsam be a mély és magas hangokat?

Használja a távirányító TONE CONTROL gombját a beállítások eléréséhez. A Fel/Le gombokkal váltson a 'Treble' (magas) és 'Bass' (mély) között, majd állítsa be a szintet -6 és +6 között. Ez a funkció minden hangmódban elérhető, kivéve a 'Standard' módot.

Milyen hangmódok állnak rendelkezésre és mire szolgálnak?

A hangmódok: DTS Virtual:X (immerszív 3D hang), Standard (eredeti hang), Music (természetes hang zenehallgatáshoz), Game (sztereoszkopikus hang játékokhoz), Adaptive Sound (elemzi a tartalmat és automatikusan optimalizálja a hangot). Válassza ki őket a távirányító SOUND MODE gombjával.

HASZNÁLATI ÚTMUTATÓ HWS56B SAMSUNG

Napájací kábel (Soundbar)

→Vytiahnite a znovu pripojte napájaciu zástrčku, a potom to skúste znovu.

Az alábbi táblázatban található az Ön Samsung termékén levő szimbólumok magyarázata.

	FIGYELEMFESZÜLTSÉG ALA TT! NENYISSA KIABURKOLATOT!
	Ez a jel a készülék belsejében uralkodó magasfeszültségre figyelmeztet.Semmiképpen ne érjen a készülék belsejében található alkatrészekhez.Veszélyes.
	Ez a jel azt jelzi, hogy a terméket olyan fontos információkkal látták el, amelyek az üzemeltetésre és karbantartásra vonatkoznak.
	II. osztályú termék: Ez a szimbólum azt jelzi, hogy nincs szükség biztonsági elektromos földelésre. Ha ez a szimbólum nem szerepel a tápkábellel ellátott terméken, a terméknek megbízható csatlakozással KELL rendelkeznie a védőföldeléshez (földelés).
	Váltakozó áramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség váltakozó áramú.
	Egyenáramú feszültség : Ez a szimbólum azt jelzi, hogy a vele jelölt névleges feszültség egyenáramú.
	Vigyázat! Olvassa el a használati utasításokat: Ez a szimbólum arra hívja fel a figyelmet, hogy el kell olvasni a felhasználói kézikönyv biztonságra vonatkozó tudnivalóit.

FIGYELEM
FESZÜLTSÉG ALA TT! NE NYISSAKI A BURKOLATOT!

FIGYELMEZTETÉS

- A tüz és áramütés veszélyének elkerülése érdekében ne tegye ki a készüléket csapadéknak, nedvességnek.

FIGYELEM

• AZ ÁRAMÜTÉS ELKERÜLÉSE ÉRDEKÉBEN A HÁLÓZATI CSATLAKOZÓT TELJESEN TOLJA BE A CSATLAKOZÓALJZATBA.
• Ezt a berendezést mindig váltóáramú aljzathoz csatlakoztassa védővezeték csatlakozással.
• A berendezés hálózatról való leválasztásához, a dugót ki kell húzni a hálózati aljzatból, ezért a hálózati dugónak bármikor használatra készen kell állni.
• Ne tegye ki a készüléket csepegő vagy felcsapódó víznek. Ne helyezzen vízzel teli edényeket, például vázát a készülékre.
• Kapcsolja ki a teljesen a készüléket és húzza ki a konnektorból. Ezért a tápkábel dugójának mindig könnyen elérhetőnek kell lennie.

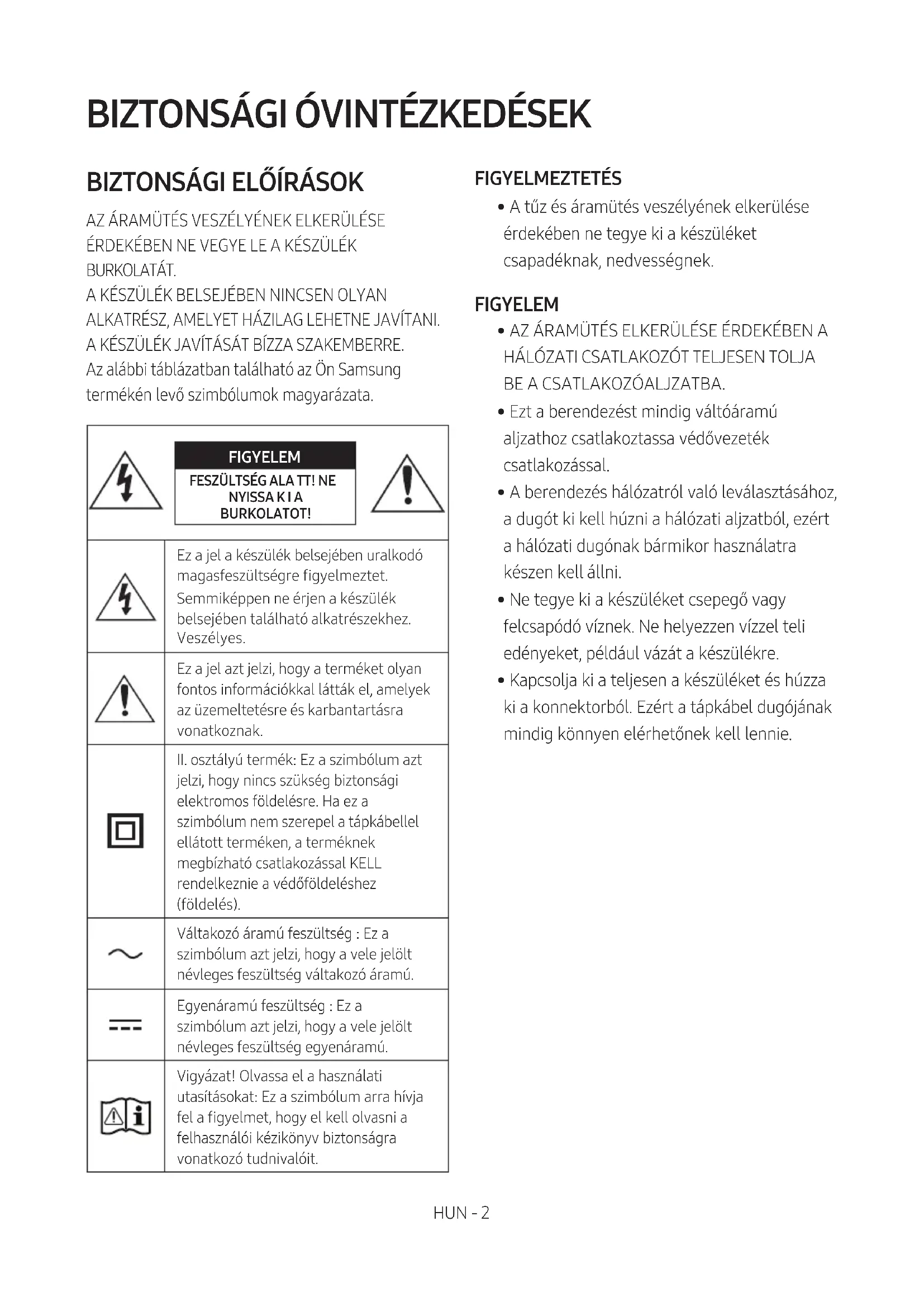

BIZTONSÁGI ÓVINTÉZKEDÉSEK

1. Győződjön meg arról, hogy az otthon levő AC tápforrás megfelel a készülék alján levő azonosító címkén felsorolt energiakövetelményeknek. Helyezze el a készüléket vízszintesen megfelelő felületre (bútorra), és hagyjon mellette elegendő helyet a szellőzéshez 7\~10 cm. Ne takarja le a szellőzőnyílásokat. Ne helyezze a készléket erősítőre vagy egyéb készülékre, amely melegedhet. A készülék folyamatos használatra készült. A készülék áramtalanításához húzza ki a csatlakozót a konnektorból. Áramtalanítsa a készüléket, ha hosszabb ideig nem használja.
2. Vihar alatt húzza ki a dugót a konnektorból. A villámok miatt keletkező feszültséglökések tönkretehetik a készüléket.
3. Ne tegye ki a készüléket közvetlen napfénynek vagy höforrásnak. Ez túlmelegedéshez és meghibásodáshoz vezethet.

4. Tartsa távol a készüléket a nedvességtől (vízzel teli váza) és a túlzott hőtől (pl. radiátor), illetve az erős mágneses vagy elektromos mezőt gerjesztő eszközöktől. Meghibásodás esetén húzza ki a dugót a konnektorból. A termék nem ipari használatra készült. Csak személyes használatra tervezték. Ha hideg környezetből meleg környezetbe viszi, páralecsapódás keletkezhet. Ha télen szállítja a készüléket, várjon kb. 2 órát, amíg a készülék átveszi a szobahőmérsékletet.

5. A készülék által használt elemek környezetre káros vegyi anyagokat tartalmaznak. Ne dobja az elemeket a háztartási szemétbe. Az elemeket ne dobja tűzbe. Ne zárja rövidre, szerelje szét vagy melegítse túl az elemeket.

FIGYELEM: Az akkumulátor nem megfelelően végzett cseréje robbanást okozhat. Csak azonos vagy egyenértékű típusúra cserélje.

TARTALOMJEGYZÉK

01 A Részegységek Ellenőrzése 6

02 A termék áttekintése 7

A Soundbar elülső panele / felső panele 7

Soundbar alsó panel 8

03 A Távirányító használata 9

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem) ____ 9

A Távvezérlő Használatának Módja ____ 9

A Rejtett Gombok használata (Gombok egynél több funkcióval) ____ 14

A különféle hangeffektus módok Kimeneti Specifikációi ____ 14

A Soundbar hangerejének szabályozása a televízió távvezérlőjével 15

04 A Soundbar csatlakoztatása 16

A Tápellátáshoz Történő Csatlakoztatás 16

A Samsung vezeték nélküli hátsó hangszórókészlet és mélysugárzó csatlakoztatása a Soundbarhoz ____ 16

05 Vezetékes kapcsolat használata a TV-hez 17

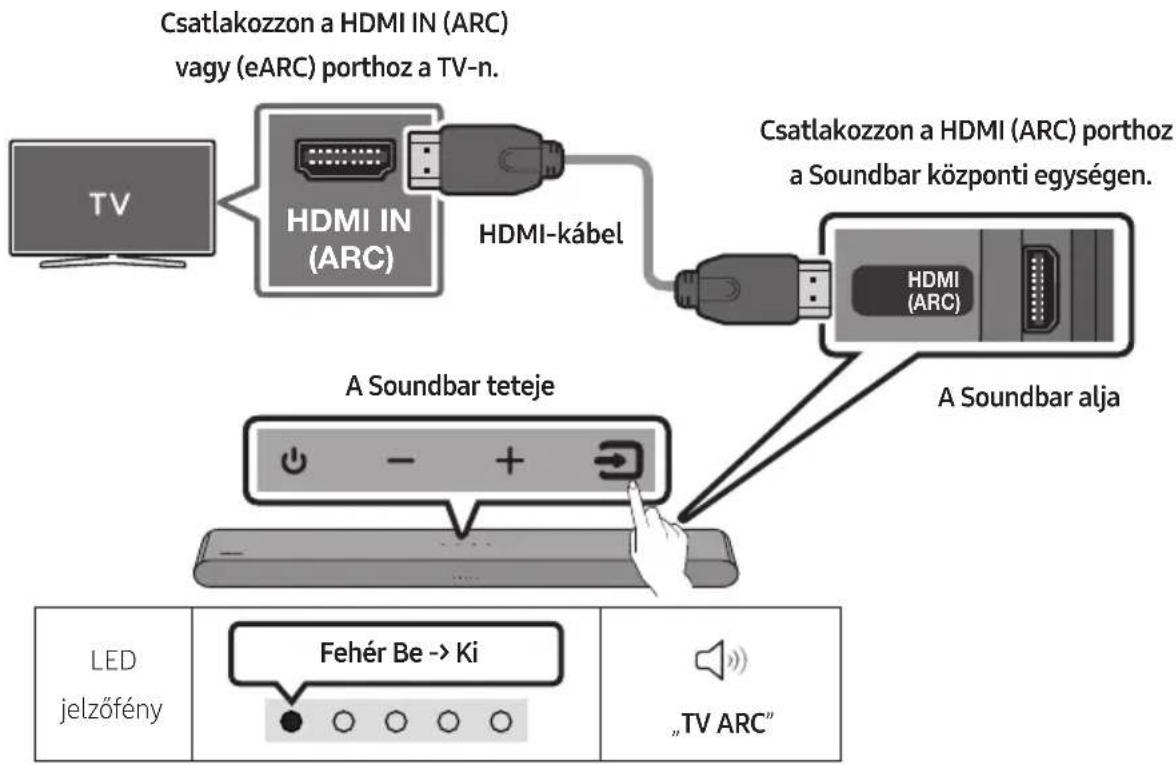

1. módszer Csatlakoztatás HDMI-vel 17

2. módszer Csatlakoztatás optikai kábellel 19

06 Vezeték nélküli kapcsolat használata a TV-hez 21

Csatlakozás Bluetooth-on keresztül 21

07 Csatlakoztatás Külső Eszközhöz 23

Csatlakoztatás optikai kábellel 23

08 USB Tárolóeszköz Csatlakoztatása 24

09 Mobileszköz csatlakoztatása 26

Csatlakozás Bluetooth-on keresztül 26

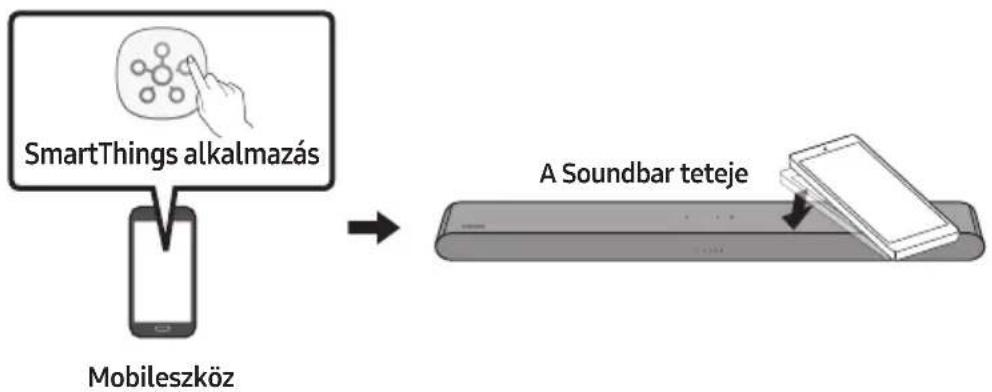

A Tap Sound használata ____ 31

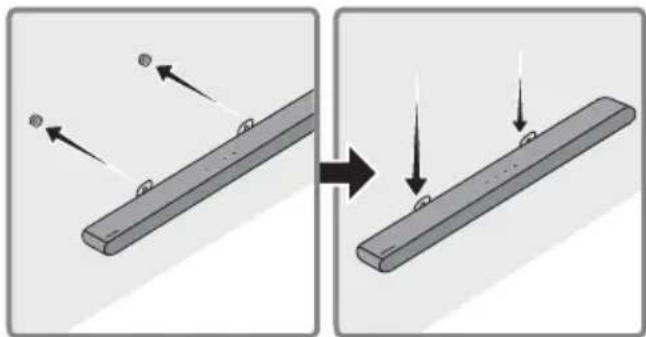

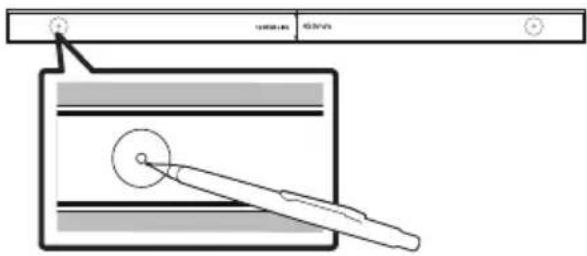

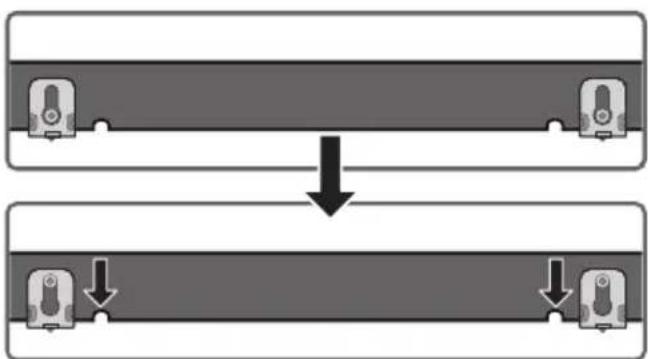

10 Fali Rögzítő felszerelése 32

Óvintézkedések a felszerelés során ____ 32

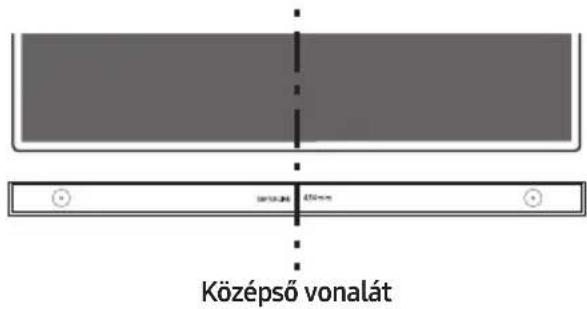

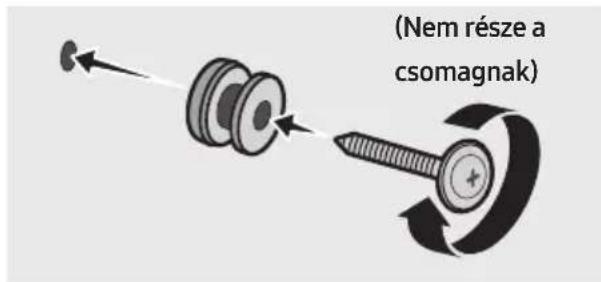

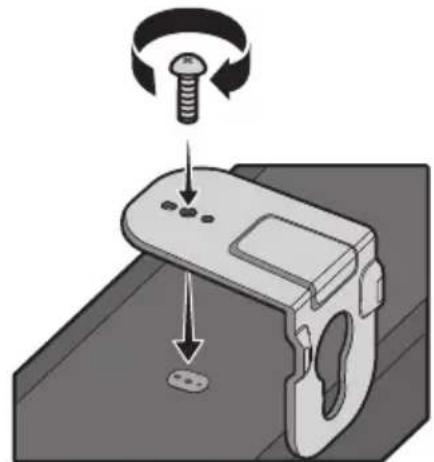

Fali konzol komponensek ____ 32

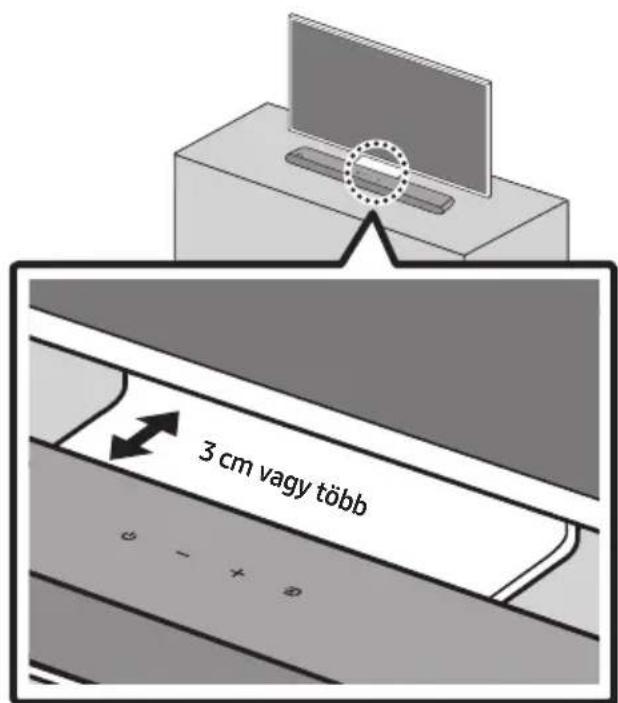

11 A Soundbar telepítése a tv előtt 34

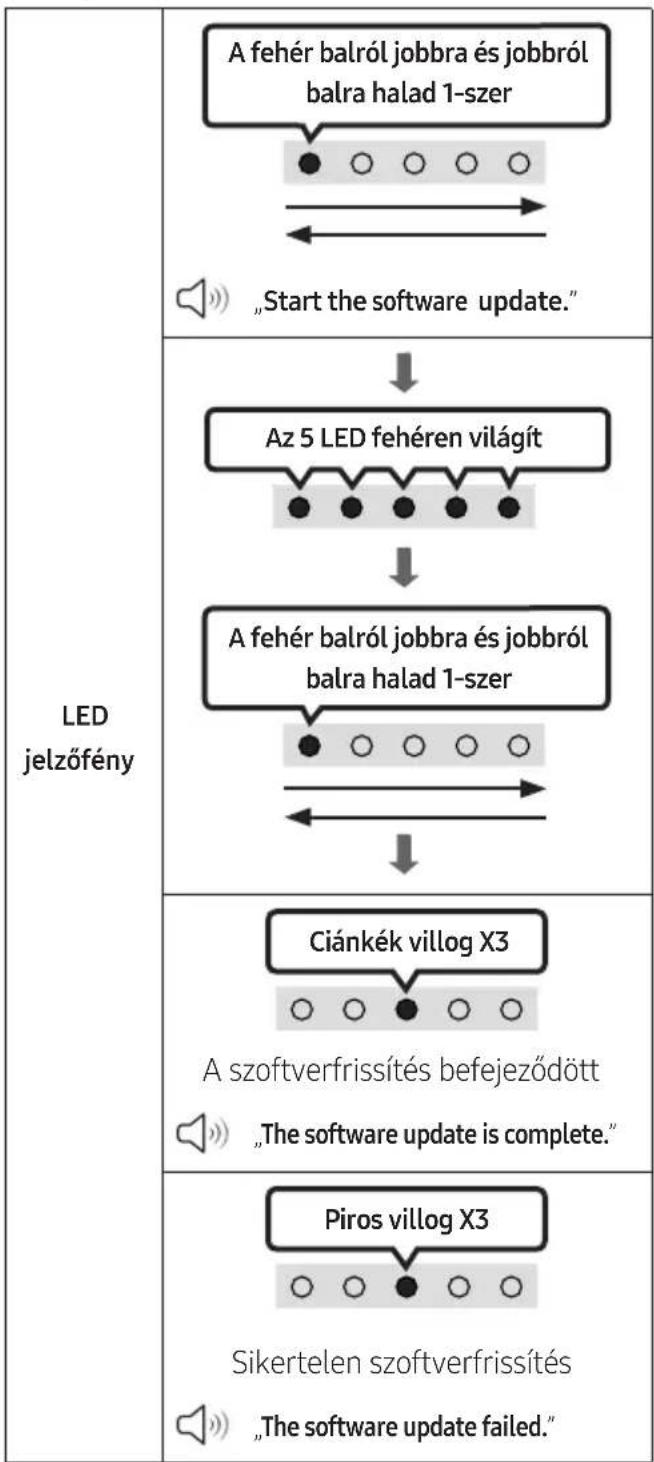

12 Szoftverfrissítés 35

Visszaállítás 36

13 Hibaelhárítás 37

14 Szabadalmak 38

15 Nyílt Forráskódú Licenc Megjegyzés 39

16 Fontos Megjegyzés a Szervizzel Kapcsolatban 39

17 Műszaki Adatok és Útmutató 40

Müszaki adatok 40

01 A RÉSZEGYSÉGEK ELLENŐRZÉSE

Soundbar Központi Egység Soundbar Távirányító / Elemek

HDMI-kábel AC/DC adapter

Tápkábel (Soundbar)

(Soundbar)

Fali konzol vezetősín

x2

x2

(M4 x L10)

Tartócsavar
Csavar

Tartó-Fali konzol

• Az áramellátással és energiafelhasználással kapcsolatos további információkért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)
• A kiegészítő komponensek vagy opcionális kábelek vásárlásához vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.
• A fali felszereléssel kapcsolatos további tájékoztatásért lásd a 32. oldalt.
• A megjelenés és a termékjellemzők előzetes figyelmeztetés nélkül is változhatnak.
• A tartozékok megjelenése kissé eltérhet a fenti illusztrációktól.

02 A TERMÉK ÁTTEKINTÉSE

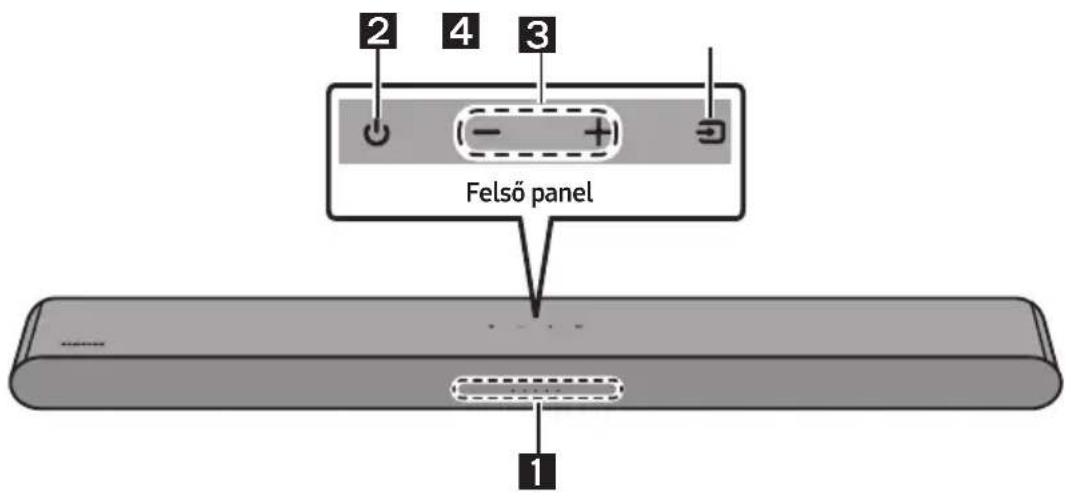

A Soundbar elülső panele / felső panele

2 4 3 Felső panel 1

1	LED jelzőfény	A LED-jelző villog, világít vagy színt vált a Soundbar aktuális módjától vagy állapotától függően. A LED-jelző színe és a fények száma az aktív módot jelzik az alábbiak szerint.Fehér LED
		• A Többszínű LED színt vált Fehér, Ciánkék, Zöld, Piros, Sárga, Narancssárga, Bíbor, és Kék színre, a módól vagy állapotól függően.
2	Bekapcsoló	A készülék be- és kikapcsolása.
3	Hangerő Beállítja a hangerőt.

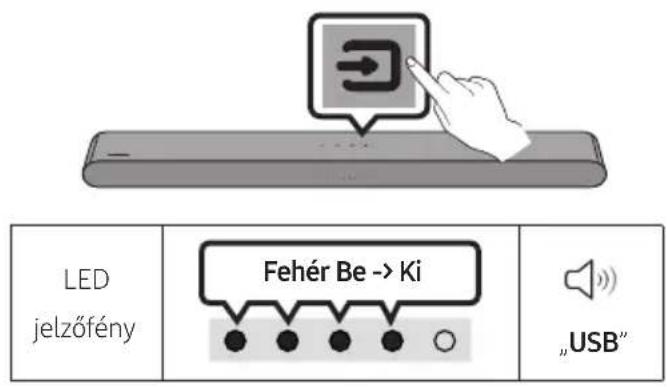

4	Forrás	• A mód megváltoztatásához nyomja meg a → (Forrás) gombot. Minden alkalommal, amikor megváltoztatja a módot, a LED fehér színnel világít, majd kialszik.

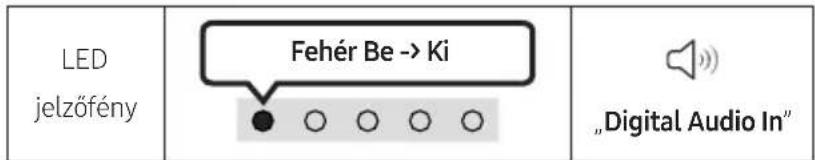

		LED jelzőfény	Fehér Be -> Ki Fehér	Be -> Ki Fehér Be -> Ki	[IMAGE]
			„Digital Audio In“ vagy „TV ARC“	„Bluetooth“ „USB“

• Ha csatlakoztatja a hálózati kábelt, a bekapcsoló gomb 4-6 másodperc alatt elkezdi működését.
• A készülék bekapcsolásakor 4–5 másodperc késleltetéssel kell számolni, mielőtt hangot generálna.
• Ha a TV-röl és a Soundbarról hangot hall, lépjen a TV audio Beállítások menüjéhez, és állítsa a TV hangszórót Külső hangszóró.

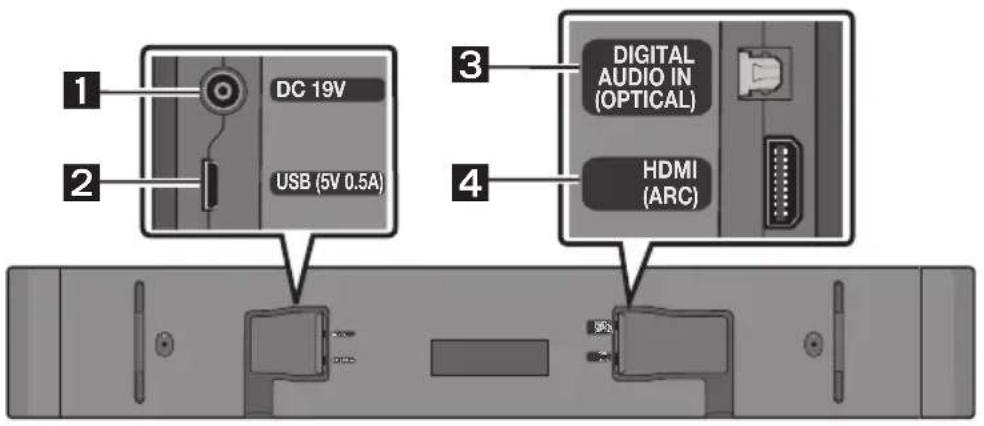

Soundbar alsó panel

1 DC 19V USB (5V 0.5A) 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (ARC) 4

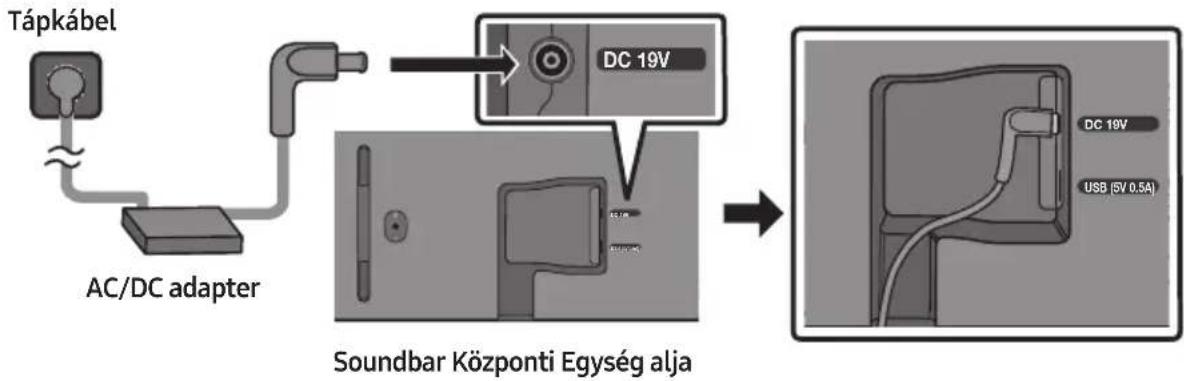

1	DC 19V (Tápellátás Be)Csatlakoztassa az AC/DC hálózati adaptert.

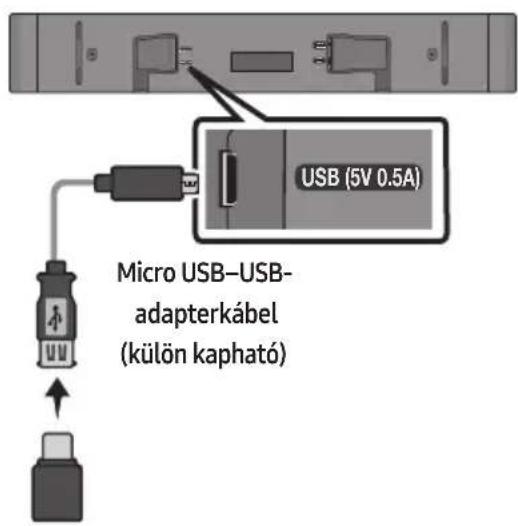

2	USB (5V 0.5A)Csatlakoztasson ide egy USB eszközt, hogy az USB eszközön levő hangfájlokat a Soundbaron keresztül játszhassa le.

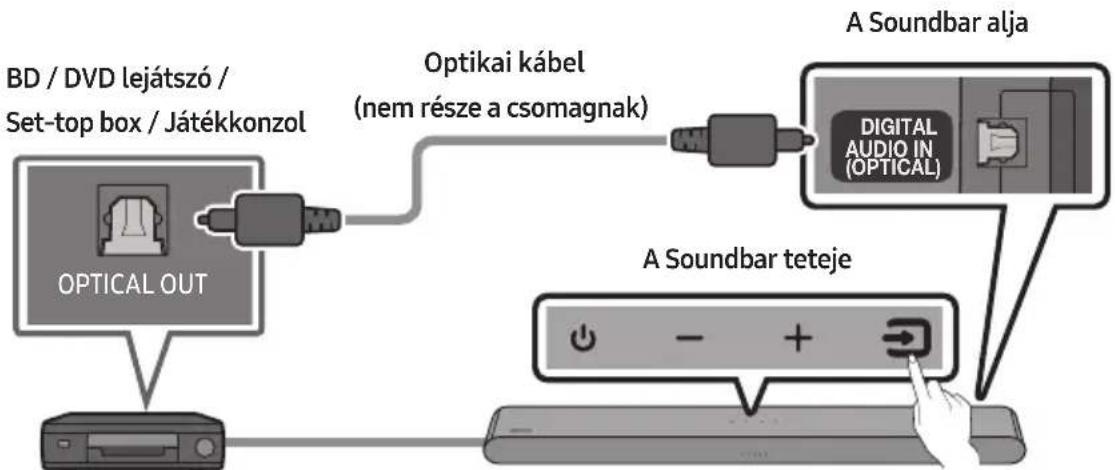

3	DIGITAL AUDIO IN (OPTICAL)Egy külső eszköz digitális (optikai) kimenetének csatlakoztatásához.
4	HDMI (ARC)Egy televízió HDMI (ARC) csatlakozójának csatlakoztatásához.

• Az AC/DC adapter tápkábelét a dugónál fogva húzza ki a konnektorból. Ne húzza a kábelt.
• Ne csatlakoztassa a készüléket, vagy az egyéb komponenseket a konnektorba, amíg a komponenseket összekötő kábeleket nem csatlakoztatta.

03 A TÁVIRÁNYÍTÓ HASZNÁLATA

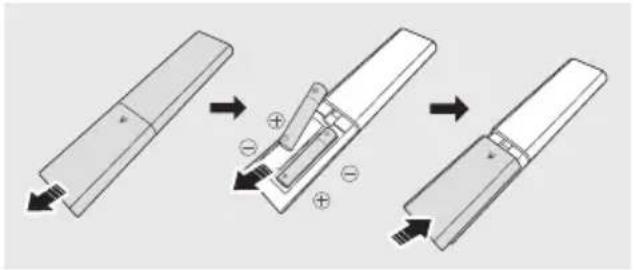

Az elemek behelyezése a távirányító használata előtt (2 db AAA elem)

Csúsztassa a hátsó fedelet a nyíl irányába, amíg teljesen el nem távolítható. Helyezzen be 2 db AAA elemet (1,5V) oly módon, hogy a polaritás megfelelő legyen. Csúsztassa vissza a hátsó fedelet.

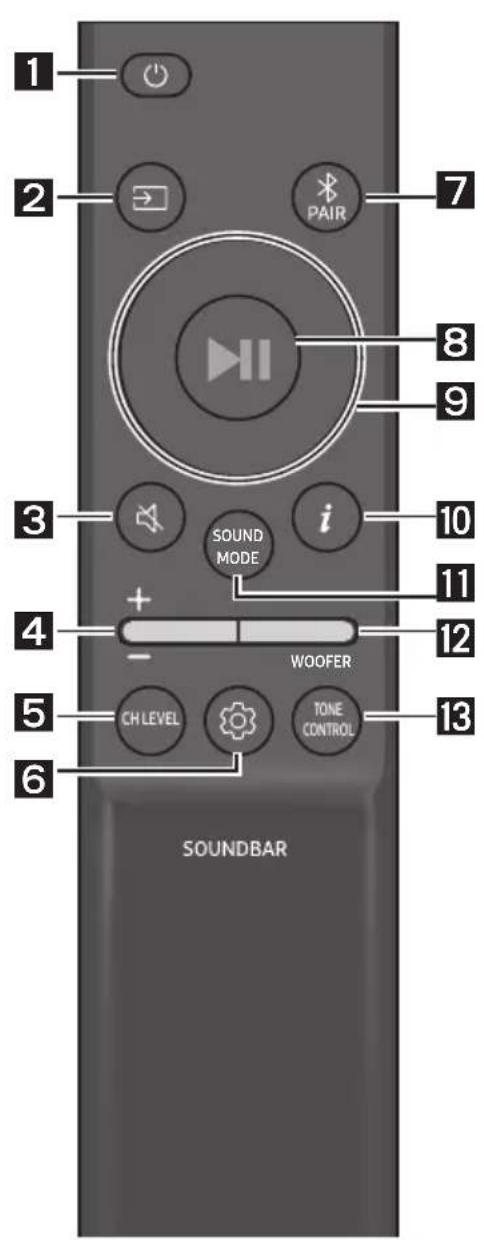

A Távvezérlő Használatának Módja

1 2 PAIR 7 8 9 3 i SOUND MODE 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

Bekapcsoló

A Soundbar be- és kikapcsolása.

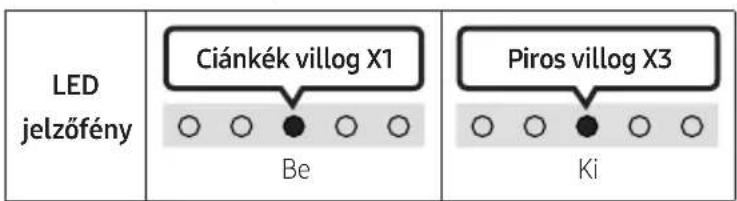

LED jelzőfény Ciánkék villog X1 Be Piros villog X3 Ki

A készülék automatikusan kikapcsol a következő helyzetekben:

- „Digital Audio In" vagy „TV ARC" / „Bluetooth" / „USB" módban, ha 20 percig nincs hangjelzés.

2

(Forrás)

Nyomja meg a Soundbarhoz csatlakoztatott jelforrás kiválasztásához.

3

(Némítás)

Nyomja meg a (Némítás) gombot a hang némításához. Nyomja meg újra a hang némításának megszüntetéséhez.

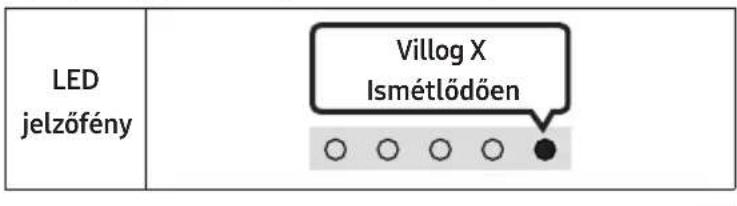

LED jelzőfény Villog X Ismétlődően ○ ○ ○ ○ ●

Hangerő

Nyomja meg a gombot felfelé vagy lefelé, hogy beállítsa a hangerőt.

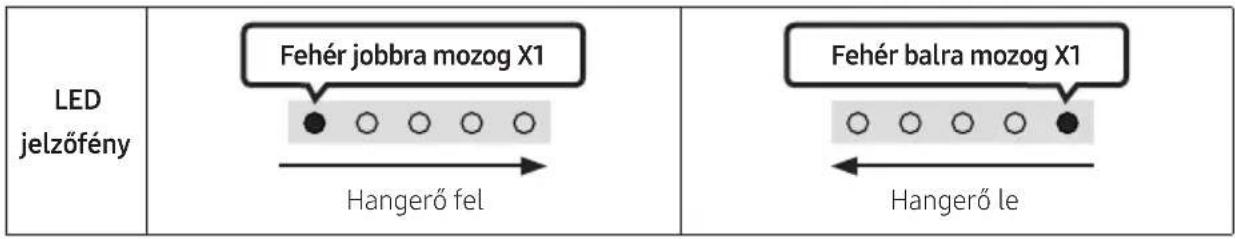

LED jelzőfény Fehér jobbra mozog X1 Hangerő fel Fehér balra mozog X1 Hangerő le

CH LEVEL

A gomb megnyomásával módosíthatja az egyes hangszórók hangerejét.

LED jelzőfény
	"Centre Level"

- Hátsó hangszórók (külön megvásárolhatók) csatlakoztatása esetén a rendszer támogatja a „Rear Level” beállítást. A „Rear Level” hangerőt a Fel/Le gombokkal állíthatja be -6 és +6 közötti értékre.

(Hangvezérlés)

A gomb megnyomásával beállíthatja az audiofunkciót. A kívánt elem az Fel/Le gombokkal állítható be. Minden alkalommal, amikor a mód megváltozik, a többszínű LED fehér színben villog.

• Ha a televízió és a Soundbar video- és audiojele nincs szinkronban, válassza ki az „Sync“ funkciót a Hangbeállítások menüből, és állítsa az audiokésleltetést 0\~300 milliszekundum közé az Fel/Le gombok segítségével. (Nem elérhető „USB“ vagy „Bluetooth“ módban.)
• A „Sync“ csak bizonyos funkciók esetén van támogatva.
• „DTS Virtual:X“ hangmódban a „Night mode“ és a „Voice enhancement“ nincs támogatva.
• A „Night mode” éjszakai tévézéshez van optimalizálva olyan beállításokkal, melyek a hangerő csökkentése mellett biztosítják, hogy a beszéd jól érthető maradjon.
• „Voice enhancement“ módban érthetőbb a filmekben és a tívéműsorokban elhangzó beszéd.

	7 Sávos EQ
	Tartsa nyomva a(Hangvezérlés) gombot kb. 5 másodpercig.		A Balra/Jobbra gombokkal mindegyik esetében -6 és +6 közötti értéket állíthat be.
	„150Hz”		„150Hz” → „300Hz” → „600Hz” → „1.2kHz” → „2.5kHz” → „5kHz” → „10kHz”

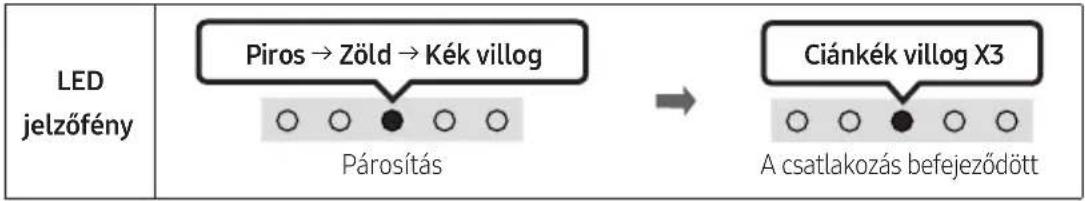

7	Bluetooth PAIRKapcsolja a Soundbart Bluetooth párosítási módba.A gomb megnyomásakor a LED kijelző az alább látható módon megváltozik.Amíg a párosítás be nem fejeződik, a Többszínű LED Piros → Zöld → Kék színre vált.
8	▶II (Lejátszás / Szünet)„USB“ üzemmódban a zenét a gomb megnyomásával is lejátszhatja vagy szüneteltetheti.
9	Fel/Le/Balra/JobbraNyomja meg a Fel/Le/Balra/Jobbra opciót a gombon, a funkciók kiválasztásához vagy beállításához.IsmétlésAz Ismétlés funkció használatához „USB“ módban, nyomja meg az Fel gombot.Zene ÁtugrásaNyomja meg a Jobbra gombot a következő zenei fájl kiválasztásához.Nyomja meg a Balra gombot az előző zenei fájl kiválasztásához.ID SETTartsa lenyomva 5 másodpercig az Fel gombot az ID SET elvégzéséhez (vezeték nélküli mélysugárzóhoz vagy vezeték nélküli hátsó hangszóróhoz történő kapcsolódás esetén).
10	i(Infó)Megnyomásával információkat jeleníthet meg az egyes módokról. (Lásd a 7. oldalt.)

Bluetooth PAIR

8 ▶II (Lejátszás / Szünet)

9 Fel/Le/Balra/Jobbra

10 i(Infó)

11

SOUND MODE

A gomb megnyomásával kiválaszthatja a kívánt audio módot. Minden alkalommal, amikor a mód megváltozik, a többszínű LED fehér színben villog. (A hangmód a TV modelljétől függően eltérő lehet.)

Valamennyi tartalom élményszerű 3D-hanggal szólal meg.

- Standard

Az eredeti hangot adja ki.

- Music

Természetesebb és szobát betöltő hangot biztosít a zenei tartalomhoz.

- Game

Sztereoszkópikus hangot biztosít, hogy játék közben elmerüljön az akcióban.

- Adaptive Sound

Elemzi a tartalmat valós időben és automatikusan biztosítja az optimális hangteret a tartalom jellemzői alapján.

- Bluetooth Power be/ki

Ez a funkció automatikusan bekapcsolja a Soundbart, ha csatlakozási kérést észlel egy korábban már csatlakoztatott TV-től vagy Bluetooth-eszköztől. Alapértelmezésként a beállítás: Be.

- Nyomja meg és tartsa nyomva a SOUND MODE gombot legalább 5 másodpercig a Bluetooth bekapcsolás funkció kikapcsolásához.

• DRC (Dynamic Range Control) be/ki

A Dolby Digital sávok dinamikus tartományvezérlésének alkalmazását teszi lehetővé. A DRC (dinamikus tartományvezérlés) be- vagy kikapcsolásához tartsa nyomva a SOUND MODE gombot több mint 5 másodpercig a Soundbar kikapcsolt állapotában. A bekapcsolt DRC mérsékli az erős hangokat. (Ez a hang torzulásával járhat.)

SOUND MODE gomb LED jelzőfény
	Be (alapértelmezés)	Ki
DRC be/ki Be → ki átkapcsolás

Ha a mélysugárzó csatlakoztatva van, a gombot felfelé vagy lefelé nyomva -12 vagy -6 és +6 közötti értékre állíthatja a mélysugárzó (basszus) szintjét. Ha a mélysugárzó le van választva, a gombot felfelé vagy lefelé nyomva -6 és +6 közötti értékre állíthatja a basszus szintjét. A mélysugárzó (basszus) hangerejének 0 (alapértelmezett) értékre állításához nyomja meg a gombot (ha a Soundbar vezeték nélküli mélysugárzóhoz (külön kapható) csatlakozik)).

TONE CONTROL

A gomb megnyomásával módosíthatja a magas vagy mély hangok hangerejét. A kívánt elem az Fel/Le gombokkal állítható be. (Ez a funkció a „Standard“ kivételével az összes hangmódban rendelkezésre áll.)

A Rejtett Gombok használata (Gombok egynél több funkcióval)

Rejtett Gomb		Referenciaoldal
Távirányító Gomb Funkció
WOOFER (Fel) TV-távirányító be/ki 15 oldal
Balra	TV automatikus csatlakoztatása be/ki	22 oldal
Fel	ID SET	11 oldal
(Hangvezérlés)	7 Sávos EQ 11 oldal
SOUND MODE	DRC be/ki 12 oldal
	Bluetooth Power be/ki 12 oldal
*PAIR	Többszörös Bluetooth-csatlakoztatás be-ki	29 oldal

A különféle hangeffektus módok Kimeneti Specifikációi

Effektus Bemenet		Kimenet
		Csak Soundbarral Csak	Mélysugárzóval	Mélysugárzóval és vezeték nélküli hátsó hangszóró készlettel
DTS Virtual:X	2.0 cs 3.0 cs	3.1 cs	5.1 cs
	5.1 cs	3.0 cs 3.1 cs	5.1 cs
Standard	2.0 cs 2.0 cs	2.1 cs	2.1 cs
	5.1 cs	3.0 cs 3.1 cs	5.1 cs
Music	2.0 cs 3.0 cs	3.1 cs	5.1 cs
	5.1 cs	3.0 cs 3.1 cs	5.1 cs
Game	2.0 cs 3.0 cs	3.1 cs	5.1 cs
	5.1 cs	3.0 cs 3.1 cs	5.1 cs
Adaptive Sound	2.0 cs 3.0 cs	3.1 cs	5.1 cs
	5.1 cs	3.0 cs 3.1 cs	5.1 cs

• A Samsung vezeték nélküli hátsó hangszóró készlet és a mélysugárzó külön kapható. A készlet vagy a mélysugárzó megvásárlása céljából vegye fel a kapcsolatot azzal a kereskedővel, akitől a Soundbart vásárolta.

A Soundbar hangerejének szabályozása a televízió távvezérlőjével

A Soundbar hangerejének szabályozása a TV távvezérlőjével.

• Ez a funkció csak IR távirányítóval használható. A Bluetooth távirányítók (amelyekhez párosítás szükséges) nincsenek támogatva.
• A funkció használatához állítsa a TV hangszórót Külső hangszóró.
• A következő gyártók készülékei támogatják ezt a funkciót: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

TV-távirányító be/ki

1. Kapcsolja ki a Soundbart.
2. Nyomja meg a WOOFER gombot három másodpercig.

A WOOFER gomb minden egyes 5 másodpercig történő megnyomásával az alábbi sorrendben változik az üzemmód: „Off-TV Remote” (Alapértelmezett mód), „Samsung-TV Remote”, „All-TV Remote”.

A LED jelző állapota a mód minden változtatásakor megváltozik, az alább látható módon.

Távirányító Gomb LED jelzőfény Státusz
		„Off-TV Remote"(Alapértelmezett mód)	A TV távirányító letiltása.
		„Samsung-TV Remote”	Engedélyezze a Samsung TV IR távirányítóját.
		„All-TV Remote”	Engedélyezze egy harmadik fél TV-jének IR távirányítóját.

04 A SOUNDBAR CSATLAKOZTATÁSA

A Tápellátáshoz Történő Csatlakoztatás

Használja a részegységeket a Soundbar konnektorhoz való csatlakoztatásához, az alábbi sorrendben:

- A szükséges áramellátással és energiafelhasználással kapcsolatos további információért olvassa el a terméken található címkét. (Címke: Soundbar Központi Egység alja)

1. Először csatlakoztassa a tápkábelt az AC/DC adapterhez. Csatlakoztassa az AC/DC adapteret (a tápkábellel) a Soundbarhoz.

2. Csatlakoztassa a hálózati kábelt a konnektorba.

MEGJEGYZÉSEK

- Ha kihúzza és újra csatlakoztatja a tápkábelt, amikor a készülék be van kapcsolva, a Soundbar automatikusan bekapcsol.

- Győződjön meg arról, hogy az AC/DC adapter vízszintesen helyezkedjen el egy asztalon vagy a padlón. Ha az AC/DC adaptert úgy helyezi el, hogy a levegőben lóg, és az AC vezeték felfelé néz, akkor víz vagy egyéb idegen anyagok juthatnak be az adapterbe, és ez az adapter hibás működéséhez vezethet.

A Samsung vezeték nélküli hátsó hangszórókészlet és mélysugárzó csatlakoztatása a Soundbarhoz

Valódi vezeték nélküli térhangzásra válthat, ha Samsung vezeték nélküli hátsó hangszórókészletet (SWA-9100S, külön kapható) és vezeték nélküli mélysugárzót (SWA-W510, külön kapható) csatlakoztat a Soundbarhoz.

A csatlakoztatást illetően a Samsung vezeték nélküli hátsó hangszórókészlet és a vezeték nélküli mélysugárzó kézikönyve szolgál részletekkel.

05 VEZETÉKES KAPCSOLAT HASZNÁLATA A TV-HEZ

1. módszer Csatlakoztatás HDMI-vel

FIGYELEM

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• A HDMI-kábel csatlakoztatásához a TV és a Soundbar között feltétlenül az ARC jelzésű csatlakozókat használja. Ellenkező esetben előfordulhat, hogy a TV hangja nem hallható.
  • A javasolt kábel a High-Speed HDMI Cable with Ethernet.

A HDMI ARC-t (Audio Return Channel) támogató TV csatlakoztatása

Csatlakozzon a HDMI IN (ARC) vagy (eARC) porthoz a TV-n. TV HDMI IN (ARC) HDMI-kábel Csatlakozzon a HDMI (ARC) porthoz a Soundbar központi egységen. HDMI (ARC) A Soundbar alja A Soundbar teteje LED jelzőfény Fehér Be -> Ki „TV ARC“

1. A Soundbar és a televízió kikapcsolt állapota mellett csatlakoztassa a HDMI kábelt, az ábrán látható módon.
2. Kapcsolja be a Soundbart és a TV-t.
3. A TV hangja a Soundbarból származik.

- Ha a televíziónak nincs hangja, nyomja meg a Soundbar felső paneljén vagy a távirányítón a

(Forrás) gombot a „Digital Audio In” mód kiválasztásához.

• Ha a hang nem hallható, ellenőrizze újra a HDMI kábel csatlakozását.
• A televízió távirányítójának hangerő gombjaival módosíthatja a Soundbar hangerejét.

MEGJEGYZÉSEK

• Ha egy HDMI ARC (Audio Return Channel) funkciót támogató TV-t HDMI-kábellel csatlakoztat a Soundbarhoz, akkor a digitális video- és audioadatokat külön optikai kábel csatlakoztatása nélkül továbbíthatja.
• Javasoljuk, hogy lehetőség szerint mag nélküli HDMI kábelt használjon. Ha maggal rendelkező HDMI kábelt használ, használjon 14 mm-nél kisebb átmérőjűt.
• Ez a funkció nem elérhető, ha a HDMI kábel nem támogatja a ARC szabványt.
• Ha egy adásban az audio Dolby Digital által van kódolva, és az Ön TV-jén a „Digitális kimeneti audioformátum” beállítása PCM, akkor javasoljuk, hogy állítsa át a beállítást Dolby Digital-ra. Ha a TV-n levő beállítást módosítja, akkor jobb hangminőséget élvezhet. (A TV menüje a Dolby Digital-tól és a PCM-től eltérő szavakat használhat, a TV gyártójától függően.)

2. módszer Csatlakoztatás optikai kábellel

Csatlakoztatás előtti Ellenőrzölista

• Ha mind a HDMI-kábel, mind az optikai kábel csatlakoztatva van, akkor a készülék először a HDMI-jelet veszi.
• Ha optikai kábelt használ, és a csatlakozóknak megvannak a fedeleik, akkor ügyeljen arra, hogy távolítsa el a fedeleket.

1. A TV és a Soundbar kikapcsolt állapotában az optikai kábellel (nem része a csomagnak) csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a TV OPTICAL kimeneti portját, az ábra alapján.
2. Kapcsolja be a Soundbart és a TV-t.
3. Nyomja meg a ➞ (Forrás) gombot a felső panelen vagy a távirányítón, és válassza a „Digital Audio In” módot.
4. A TV hangja a Soundbarból származik.

A Q-Symphony funkció használata

A Q-Symphony esetén a Soundbar szinkronizálja magát egy Samsung TV-vel, hogy két eszközön keresztül továbbítsa a hangot az optimális térhatás érdekében. Amikor a Soundbar csatlakoztatva van, a „TV+Soundbar” menü megjelenik a TV Hangkimenet menüjében. Válassza ki a megfelelő menüt.

TV menü HDMI-kábel VAGY Optikai kábel (nem része a csomagnak) LED jelzőfény Fehér Be -> Ki „Digital Audio In“

• TV menü példa: TV + [AV] Soundbar sorozat neve (HDMI)

MEGJEGYZÉSEK

• A TV által támogatott kodek szerint működhet.
• Ez a funkció csak akkor támogatott, ha a HDMI-kábel vagy az optikai kábel (nem része a csomagnak) csatlakoztatva van.
• A megjelenő üzenet a TV modelljétől függően eltérő lehet.
• Ez a funkció csak bizonyos Samsung TV-ken és Soundbar-modelleken áll rendelkezésre.

06 VEZETÉK NÉLKÜLI KAPCSOLAT HASZNÁLATA A TV-HEZ

Csatlakozás Bluetooth-on keresztül

Ha Samsung TV-t csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

• Egyszerre csak egy Samsung TV csatlakoztatható.
• Csak Bluetooth-ot támogató Samsung TV csatlakoztatható. Ellenőrizze a TV-készüléke műszaki adatait.

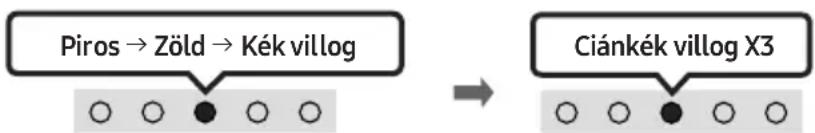

Az első csatlakoztatás

1. Nyomja meg a Soundbar távirányítójának ✦ PAIR gombját vagy a 📄 (Forrás) gombot a Soundbar felső paneljén a „Bluetooth” mód bekapcsolásához.

Bluetooth Párosítás gomb LED jelzőfény
VAGY„Bluetooth” módban	Párosítás → A csatlakozás befejeződöttAmíg a párosítás be nem fejeződik, a Többszínű LED Piros → Zöld → Kék színre vált.
		„Ready to connect via Bluetooth.”

1. Válassza ki a Bluetooth módot a Samsung TV-n.

(pl. Főmenü (n) → Menü → Beállítások (☀️) → Összes beállítás (☀️) → Hang → Hangkimenet → Bluetooth-hangszórók listája → [AV] Soundbar S5B-Series (Bluetooth))

1. Válassza az „[AV] Soundbar S5B-Series” opciót a televízió képernyőjén levő listán.

A rendelkezésre álló Soundbar „Párosításra van szükség” vagy „Párosítva” felirattal van megjelölve a televízió Bluetooth eszköz listáján. A Samsung TV-nek a Soundbarhoz való csatlakozáshoz válassza ki az üzenetet, majd hozzon létre kapcsolatot.

1. Most már hallhatja a Samsung TV hangját a Soundbarból.

- Ha van csatlakozási napló a Soundbar és a Samsung TV között, akkor a Soundbar automatikusan csatlakozik azáltal, hogy módját „Bluetooth” opcióra változtatja.

Ha az eszköz csatlakozása nem sikerült

• Ha létezik már Soundbar (például [AV] Soundbar S5B-Series) a Samsung TV hangszóróinak listájában, törölje azt.
• Majd ismételje meg az 1–3. lépést.

A Soundbar leválasztása a Samsung TV-röl

Nyomja meg a (Forrás) gombot a felső panelen vagy a távvezérlön, és váltson bármelyik módra, kivéve a "Bluetooth" módot.

- A leválasztás időigényes, mivel a Samsung TV-nek választ kell kapnia a Soundbartól. (A szükséges idő a Samsung TV modelljétől függően változhat.)

TV automatikus csatlakoztatása be/ki

Ha a Soundbar és a TV közötti automatikus Bluetooth csatlakozást törölni kívánja, tartsa lenyomva 5 másodpercig a Balra gombot a távirányítón, mialatt a Soundbar „Bluetooth Ready” állapotban van. (Váltás Be → Ki)

Balra gomb LED jelzőfény
	Be (alapértelmezés)	Ki
Bluetooth Ready	Be → ki átkapcsolás

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
• Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Az Soundbar 20 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:
  – Ha erős elektromos mező van a Soundbar körül.
  – Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.
  – Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

- Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.

07 CSATLAKOZTATÁS KÜLSŐ ESZKÖZHÖZ

Csatlakoztatás optikai kábellel

LED jelzőfény Fehér Be -> Ki „Digital Audio In“

1. A külső eszköz és a Soundbar kikapcsolt állapotában az optikai kábellel (nem része a csomagnak) csatlakoztassa a Soundbar DIGITAL AUDIO IN (OPTICAL) portját és a külső eszköz OPTICAL kimeneti portját, az ábra alapján.
2. Kapcsolja be a Soundbart és a külső eszközt.
3. Válassza a „Digital Audio In” módot, a (Forrás) gomb megnyomásával a felső panelen vagy a távirányítón.
4. A külső eszköz hangja a Soundbarból származik.

08 USB TÁROLÓESZKÖZ CSATLAKOZTATÁSA

Lejátszhatók USB adathordozón található zenefájlok a Soundbaron keresztül.

USB (5V 0.5A) Micro USB-USB- adapterkábel (külön kapható)

LED jelzőfény Fehér Be -> Ki „USB“

1. Csatlakoztassa az USB-memóriaegységet a Soundbarhoz a fenti USB-adapterkábellel.

- A Micro USB–USB-adapterkábel külön kapható. A vásárláshoz vegye fel a kapcsolatot a Samsung Szervizközponttal vagy a Samsung Vevőszolgálattal.

1. Nyomja meg a (Forrás) gombot a felső panelen vagy a távirányítón, és válassza az „USB” módot.

2. Lejátszhat USB adathordozón levő zenefájlokat a Soundbaron keresztül.

- A Soundbar automatikusan kikapcsol (Auto Power Down), ha nincs USB eszköz csatlakoztatva több, mint 20 percig.

Kompatibilitási lista

Kiterjesztés Kodek Mintavételezési		frekvencia	Bitsebesség
*.mp3 MPEG 1 Layer2	16 kHz – 48 kHz 80 – 320 kbps
	MPEG 1 Layer3 16 kHz – 48 kHz 80 – 320 kbps
	MPEG 2 Layer3 16 kHz – 48 kHz 80 – 320 kbps
	MPEG 2.5 Layer3 16 kHz – 48 kHz 80 – 320 kbps
*.wma Wave_Format	MSAudio1 16 kHz – 48 kHz 56 – 128 kbps
	Wave_Format_MSAudio2 16 kHz – 48 kHz 56 – 128 kbps
*.aac AAC 16 kHz – 96 kHz 48 – 320 kbps
		A AC-LC	16 kHz – 96 kHz
		HE-AAC	24 kHz – 96 kHz
*.wav	-	16 kHz – 48 kHz	akár 3000 kbps
*.flac	FLAC	32 kHz – 192 kHz	162 – 8100 kbps
*.aiff	AIFF	32 kHz – 192 kHz	1024 – 9216 kbps
*.ogg	OGG 1.1.0	16 kHz – 48 kHz	50 – 500 kbps

• Ha túl sok mappa (kb. 200) vagy fájl (kb. 2000) van az USB-eszközön, akkor a Soundbarnak egy kis időbe telhet elérni és lejátszani a fájlokat.
• A Soundbar csak a FAT16 (\~2 GB), FAT32 (\~2 TB) vagy NTFS (\~2 TB) fájlrendszerű USB-eszközöket támogatja.

09 MOBILESZKÖZ CSATLAKOZTATÁSA

Csatlakozás Bluetooth-on keresztül

Ha mobileszközt csatlakoztat Bluetooth-on keresztül, akkor a kábelezés nehézségei nélkül hallgathatja a sztereó hangot.

- Ha párosított Bluetooth-eszközt csatlakoztat, amikor a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

Mobileszköz

Az első csatlakoztatás

- Új Bluetooth-eszközhöz való csatlakozáskor ügyeljen arra, hogy az eszköz 1 m-en belül legyen.

1. Nyomja meg a Soundbar távirányítójának ✝ PAIR gombját vagy a (Forrás) gombot a Soundbar felső paneljén a „Bluetooth” mód bekapcsolásához.

Bluetooth Párosítás gomb LED jelzőfény
VAGY„Bluetooth” módban	Párosítás A csatlakozás befejeződöttAmíg a párosítás be nem fejeződik, a Többszínű LED Piros → Zöld → Kék színre vált.
		„Ready to connect via Bluetooth.”

1. Az eszközén válassza az „[AV] Samsung Soundbar S5B-Series” opciót a megjelenő listán.

2. Lejátszhatja a Bluetooth-on keresztül csatlakoztatott eszközön levő zenefájlokat a Soundbaron keresztül.

Ha az eszköz csatlakozása nem sikerült

- Ha létezik már Soundbar (pl. „[AV] Samsung Soundbar S5B-Series“) a mobileszköz hangszóróinak listájában, törölje azt.

- Ismételje meg a 1-2. lépést.

Megjegyzések a Bluetooth-kapcsolatról

• Keressen egy 1 méteren belüli új eszközt a Bluetooth-kommunikación keresztüli csatlakozáshoz.
• Ha egy Bluetooth eszköz csatlakoztatásakor be kell írnia a PIN-kódot, írja be a <0000> számot.
• Az Soundbar 20 perc után automatikusan kikapcsol a Kész állapotban.
• Előfordulhat, hogy a következő körülmények között a Soundbar nem tudja elvégezni megfelelően a Bluetooth keresést és csatlakoztatást:

– Ha erős elektromos mező van a Soundbar körül.

– Ha egyszerre több Bluetooth eszközt csatlakoztat a Soundbarhoz.

– Ha a Bluetooth eszköz ki van kapcsolva, nincs a helyén, vagy hibásan működik.

• Az elektronikus eszközük elektromos interferenciát okozhatnak. Az elektromágneses hullámokat generáló eszközöket tartsa távol a Soundbar központi egységtől - pl. mikrohullámú sütők, vezeték nélküli LAN eszközök, stb.
• A Soundbar támogatja az SBC-adatokat (44,1 kHz, 48 kHz).
• Csak olyan Bluetooth eszközhöz csatlakozzon, amely támogatja az A2DP (AV) funkciót.
• A Soundbar nem csatlakoztatható olyan Bluetooth eszközhöz, amely csak a HF (kihangosító) funkciót támogatja.
• Amikor a Soundbart egy Bluetooth eszközhöz csatlakoztatja, helyezze öket a lehető legközelebb egymáshoz.
• Minél távolabb van a Soundbar és a Bluetooth eszköz, annál gyengébb lesz a hangminőség. A Bluetooth kapcsolat megszakadhat, ha az eszközök kívül esnek a hatótávolságon.
• Előfordulhat, hogy a Bluetooth-kapcsolat nem működik megfelelően a rossz vételű területeken.
• A Bluetooth eszköz zajos lehet, vagy hibásan működhet az alábbi esetekben:

– Ha a test érintkezik a Bluetooth eszköz vagy a Soundbar jeladó-vevőjével.
- Sarkokban, vagy ha közelben akadály van, például fal vagy válaszfal, ahol elektromos változások léphetnek fel.
- Ha ugyanazon frekvenciatartományban működő más termékek, például orvosi berendezések, mikrohullámú sütők és vezeték nélküli LAN eszközök általi rádióinterferenciáknak van kitéve.
– Egyes akadályok, mint például az ajtók és a falak, még akkor is befolyásolhatják a hangminőséget, ha az eszközök a hatótávolságon belül vannak.

- Vegye figyelembe, hogy a Bluetooth opció használata esetén a Soundbar nem csatlakoztatható másik Bluetooth eszközhöz.

- Ez a vezeték nélküli eszköz elektromos zavarokat okozhat működés közben.

Bluetooth Power be/ki

Ha egy korábban párosított Bluetooth eszköz megpróbál párosítást létrehozni a Soundbarral, amikor a Bluetooth Power funkció be van kapcsolva, és a Soundbar ki van kapcsolva, akkor a Soundbar automatikusan bekapcsol.

1. Tartsa lenyomva a SOUND MODE gombot a távirányítón legalább 5 másodpercig, mialatt a Soundbar be van kapcsolva.
2. A Soundbar többszínű LED-jelzőfénye „Ciánkék” színnel villog.

SOUND MODE gomb LED jelzőfény
	Be (alapértelmezés)	Ki
Bluetooth Power be/ki	Be → ki átkapcsolás

A Bluetooth eszköz leválasztása a Soundbar-ról

A Bluetooth-eszköz és az Soundbar csatlakozásának bontása. Erről bövebbet a Bluetootheszköz használati útmutatójában olvashat.

• Az Soundbar csatlakoztatása megszűnik.
• Ha a Soundbar le van választva a Bluetooth eszköztöl, akkor a Soundbar többszínű LED jelzőfénye háromszor „Pirosan” villog.

A Soundbar leválasztása a Bluetooth eszközröl

Nyomja meg a (Forrás) gombot a felső panelen vagy a távvezérlön, és váltson bármelyik módra, kivéve a „Bluetooth” módot.

- A Bluetooth-eszköz egy rövid ideig válaszra vár az Soundbartól, mielőtt bontaná a kapcsolatot. (A bontáshoz szükséges idő a Bluetooth-eszköztől függően eltérő lehet)

Bluetooth Multi csatlakozás

A Soundbar egyszerre 2 Bluetooth eszközre csatlakoztatható.

A Bluetooth eszköz B Bluetooth eszköz

TV automatikus csatlakoztatása be/ki

1. Tartsa nyomva a távirányító ✗ PAIR gombját legalább 5 másodpercig, mialatt a Soundbar ki van kapcsolva.
2. A Soundbar többszínű LED-jelzőfénye „Ciánkék” színnel villog.

Bluetooth-párosítás gomb LED jelzőfény
Készenléti üzemmódban	Többszörös csatlakoztatásbekapcsolva (alapértelmezés)	Többszörös csatlakoztatáskikapcsolva

1. Csatlakoztassa a Soundbart legfeljebb két Bluetooth eszközhöz. (Lásd a 26. oldalt.)
2. Zene lejátszása az egyik csatlakoztatott Bluetooth eszközröl, miközben két eszköz csatlakoztatva van.
3. Ha zenét játszik le a „B” Bluetooth-eszközről, miközben zajlik a lejátszás az „A” eszközről, akkor a rendszer automatikusan leállítja/felfüggeszti a lejátszást az „A” eszközön, és megkezdi a lejátszást a „B” eszközön.
4. Az AVRCP V1.4-et megelőző verziókban a zenét lejátszó eszköz kapcsolási ideje késhet.

Bluetooth többszörös párosítás

Több eszköz párosítása a Soundbarhoz

1. Kapcsolja be a Soundbart.
2. „Bluetooth” módban tartsa nyomva a (Forrás) gombot a Soundbar tetején több mint 5 másodpercig, hogy a Soundbar „Bluetooth Pairing” módba lépjen, majd a Bluetooth-eszközön kapcsolja be a Bluetootht, és válassza ki a Soundbart az elérhető eszközök listájáról; a Soundbar automatikusan kapcsolódik majd a Bluetooth-eszközhöz.
3. Egy 2. Bluetooth-eszköz ugyanezzel a módszerrel párosítható és csatlakoztatató a Soundbarhoz. Ha harmadik eszközt próbál csatlakoztatni, akkor a hangot nem játszó csatlakoztatott eszköz elveszíti a Bluetooth-kapcsolatát, de továbbra is párosítva marad a Soundbarral.
4. Ugyanezt a módszert használva maximum 8 Bluetooth-eszközt párosíthat, és csak az utolsó 2 eszköz marad egyidejűleg csatlakozva a Soundbarhoz.

MEGJEGYZÉSEK

• A Soundbar legfeljebb két Bluetooth-eszközhöz csatlakoztatható.
• Egyszerre a két csatlakoztatott Bluetooth-eszköz egyikéről játszhat le zenét.
• Ha zenelejátszást indít a „B” Bluetooth-eszközről, miközben zajlik a lejátszás az „A” eszközről, akkor a rendszer automatikusan leállítja/felfüggeszti a lejátszást az „A” eszközön, és megkezdi a lejátszást a „B” eszközön.
• Az AVRCP V1.4-et megelőző verziókban a zenét lejátszó eszköz kapcsolási ideje késhet.
• Valamelyik eszköz értesítése vagy riasztása eszközváltáshoz vezethet.
• Egyes eszközök nem támogatják a többszörös Bluetooth-csatlakoztatást.
• Ha 3 percen belül egy eszköz párosítása sem zajlik le, akkor a „Bluetooth Pairing” mód kikapcsol.
• Az eszközváltás egyes alkalmazások esetén körülbelül 7 másodpercet vehet igénybe.
• Ha harmadik Bluetooth-eszközt próbál csatlakoztatni, az A vagy B eszköz le lesz választva. (Az, amelyik éppen nem játszik le zenét.)
• Egyszerre csak 1 Samsung TV vagy 2 Bluetooth-eszköz csatlakozhat a Soundbarhoz.
• Ha a Soundbar csatlakozási kérést kap egy Samsung TV-től, akkor lekapcsolódik a Bluetooth-eszközökról.

A Tap Sound használata

Ha a Soundbaron hangot szeretne lejátszani a mobileszközröl, érintse meg a Soundbart a mobileszközzel.

• Ez a funkció csak bizonyos mobileszközöknél áll rendelkezésre.
• Ez a funkció csak Android 8.1 vagy újabb rendszerű mobileszközökkel kompatibilis.

1. Mobileszközén kapcsolja be a Tap Sound funkciót.

- A funkció bekapcsolásának részleteit lásd az alábbi „Engedélyezze a Tap Sound funkciót” részben.

1. Érintse meg a Soundbart a mobileszközével. A megjelenő üzenet ablakban válassza a „Indítás most” lehetőséget. Bluetooth-on keresztül létrejön a kapcsolat a mobileszköz és a Soundbar között.

2. Játssza le a hangot a mobileszközról a Soundbaron.

3. Ez a funkció a mobileszközt Bluetooth-on keresztül összeköti a Soundbarral a vibráció észlelésekor, amely akkor fordul elő, amikor az eszköz megérinti a Soundbart.

4. Ügyeljen arra, hogy a mobileszköz ne érintse meg a Soundbar éles sarkát. A Soundbar vagy a mobileszköz megkarcolódhat vagy megsérülhet.
5. Javasoljuk, hogy a mobileszközt fedje le egy tokkal. Enyhén érintse meg a Soundbar felső részén lévő széles területet, anélkül, hogy túlzott erőt alkalmazna.
6. A funkció használatához frissítse a SmartThings alkalmazást a legújabb verzióra. Az alkalmazás verziójától függően előfordulhat, hogy a funkció nem támogatott.

Engedélyezze a Tap Sound funkciót

A SmartThings alkalmazás segítségével kapcsolja be a Tap View, Tap Sound funkciót.

1. A mobileszközön futtassa a SmartThings alkalmazást.
2. Válassza a (≡→_) elemet a SmartThings alkalmazás képernyőjén, amely megjelenik a mobileszközön.
3. Állítsa a „Tap View, Tap Sound” opciót Be értékre, hogy a funkció működjön, ha egy mobileszköz a Soundbar közelébe kerül.

MEGJEGYZÉSEK

• Amikor a mobileszköz energiatakarékos módban van, a Tap Sound funkció nem működik.
• Előfordulhat, hogy a Tap Sound funkció nem működik, ha a Soundbar közelében olyan eszközök vannak, amelyek rádió-interferenciát okoznak, például elektromos eszközök. Ellenőrizze, hogy az olyan készülékek, amelyek rádióinterferenciát okozhatnak, megfelelő távolságra vannak-e a Soundbartól.

10 FALI RÖGZÍTŐ FELSZERELÉSE

Óvintézkedések a felszerelés során

• Csak függőleges falra szerelje fel a terméket.
• Ne telepítse magas hőmérsékletű és/vagy páratartalmú helyen.
• Ellenőrizze, hogy a fal elég erős-e ahhoz, hogy megtartsa a termék súlyát. Ha nem, erősítse meg a falat vagy válasszon másik helyet a felszereléshez.
• Vásároljon és használjon az Ön falához (gipszkarton, vasfal, fa stb.) illő rögzítőcsavarokat vagy horgonyokat. Ha lehetséges, a csavarokat a falgerendákhoz rögzítse.
• Vásároljon rögzítőcsavarokat azon fal vastagságának és típusának megfelelően, amelyikre a Soundbart felszerelni tervezi.

- Átmérő: M5

– Hosszúság: 35 mm vagy hosszabb javasolt.

• A Soundbar falra történő felszerelése előtt csatlakoztassa kábeleket az egységtől a külső készülékekhez.
• Felszerelés előtt győződjön meg róla, hogy az egység ki van kapcsolva és le van választva az áramforrásról. Ellenkező esetben a készülék áramütést okozhat.

Fali konzol komponensek

Fali konzol vezetősín

× 2

x 2
(M4 x L10)

Tartócsavar Csavar

Tartó-Fali konzol

1. Helyezze a Fali konzol vezetősín a fal felszínére.

2. A Fali konzol vezetősín szintbe hozva kell elhelyezni.

3. Amennyiben a TV a falra van felszerelve, a készüléket legalább 5 cm-el a TV alá helyezze el.

TV

5 cm vagy több

1. Igazítsa a Fali konzol vezetősín középső vonalát a TV közepéhez (ha a Soundbart a TV alá szereli fel), majd ragasztószalaggal rögzítse a Fali konzol vezetősín a falra.

- Ha a felszerelés nem televízió alá történik, akkor igazítsa a Középső vonalát a felszerelési terület közepéhez.

Középső vonalát

1. Toll segítségével jelölje meg a lyukak helyzetét, és távolítsa el a Fali konzol vezetősín.

12000000 45.30 V/s

1. Egy megfelelő méretű fúrószárral fúrjon lyukat a falba minden jelölésnél.

- Ha a jelölések nem egyeznek meg a csonkok pozíciójával, akkor mindenképpen illesszen be megfelelő horgonyokat a lyukakba, mielőtt behelyezné a tartócsavarokat. Ha horgonyokat használ, akkor ellenőrizze, hogy a kifúrt lyukak elég nagyok-e a használni kívánt horgonyokhoz.

1. Nyomjon egy csavart (nem része a csomagnak) valamennyi Tartócsavar keresztül, majd csavarozza mindegyik csavart szorosan a tartócsavar lyukakba.

(Nem része a csomagnak)

1. Szereljen fel 2 Falikonzolt a megfelelő tájolásban a Soundbar aljára, 2 Csavart használatával.

- Az összeszerelés során győződjön meg arról, hogy a Falikonzol felfüggesztő része a Soundbar hátoldala mögött legyen.

A Soundbar hátoldala

A Soundbar jobb széle

1. Szerelje fel a Soundbart a mellékelt Fali konzolokkal, a Fali konzolok felfüggesztésével a falon levő Tartócsavarokra.

1. Az alábbi ábrán látható módon csúsztassa le a Soundbart, hogy a Falikonzol stabilan meg van tartva a Tartócsavar által.

- Helyezze be a Tartócsavarokat a Falikonzolok széles (alsó) részébe, majd csúsztassa le a Falikonzolokat, hogy a Tartócsavarok stabilan megtartsák a Falikonzolokat.

11 A SOUNDBAR TELEPÍTÉSE A TV ELÓTT

3 cm vagy több

Telepítse a Soundbar középpontját a TV középpontjához, a képen látható módon. Helyezze a Soundbart legalább 3 cm-re a TV-től.

MEGJEGYZÉSEK

• Győződjön meg arról, hogy a Soundbar sík és szilárd felületen van elhelyezve.
• A TV-től számított nem megfelelő távolság akusztikai problémákat okozhat.

12 SZOFTVERFRISSÍTÉS

Fontos: Frissítés után tartsa meg az eredeti beállításokat.

USB (5V 0.5A) Micro USB-USB- adapterkabel (külön kapható)

1. Csatlakoztassa az USB-adattárolót a számítógép USB-portjához.
   Fontos: Gondoskodjon róla, hogy ne legyenek zenefájlok az USB-adattárolón. Ellenkező esetben sikertelen lehet a firmware-frissítés.
2. Látogasson el a (samsung.com) címre → válassza a Modellszám megadása lehetőséget, és adja meg a Soundbar modelljét. Válassza a kézikönyvek és letöltések lehetőséget, és töltse le a legfrissebb szoftverfájlt.
3. Mentse a letöltött szoftvert USB-adattárolóra, és válassza az „Extract Here” (Kibontás itt) lehetőséget a mappa kicsomagolásához.

4. Kapcsolja be a Soundbart, és csatlakoztassa a szoftverfrissítést tartalmazó USB-adattárolót a Micro USB-adapterkábel anyacsatlakozójához. Csatlakoztassa a kábelt a Soundbar USB-portjához.

5. Csatlakoztassa az USB-t a Soundbarba, és váltson USB forrásra. A szoftver automatikusan frissül; a művelet 2 perc alatt lezajlik. A frissítés ideje alatt egymás után felvillan az 5 LED oda-vissza, majd mind kigyullad fehéren, majd végül újra egymás után felvillannak oda-vissza. A frissítés befejeződésekor 3-at villan a ciánkék jelzőfény, és a soundbar automatikusan újraindul.

- A készülék DUAL BOOT funkcióval rendelkezik. Ha a firmware frissítése nem sikerült, újra frissítheti a firmware-t.

Ha a LED sorozat villogása nem jelenik meg

1. Kapcsolja ki a Soundbar-t, és válassza le, majd csatlakoztassa újra a Soundbar USB portjához az USB tárolóeszközt, amely a frissítési fájlokat tartalmazza.
2. Húzza ki a Soundbar hálózati kábelét, csatlakoztassa ismét, majd kapcsolja be a Soundbart.

MEGJEGYZÉSEK

• Előfordulhat, hogy a firmware frissítése nem működik megfelelően, ha az USB tárolóeszközön a Soundbar által támogatott audiofájlok találhatók.
• A frissítés közben ne szakítsa meg az áramellátást és ne húzza ki az USB eszközt. A firmware frissítésének befejeztével a központi egység automatikusan kikapcsol.
• Frissítés után tartsa meg az eredeti beállításokat (a hangerőt, a hangteret stb.).

- A firmware-frissítés végén a soundbar automatikusan bekapcsol, és megjelenik a Hang felület. Ha a szoftverfrissítés nem sikerül, akkor ellenőrizze, hogy nem hibás-e az USB-memóriaegység.

• A Mac OS felhasználóknak az MS-DOS (FAT) lehetőséget kell használniuk USB formátumként.
• Az USB tárolóeszköz gyártójától függően előfordulhat, hogy az USB-n keresztül történő frissítés nem érhető el.

Visszaállítás

5 Sec - +

A Soundbar bekapcsolt állapotában legalább 5 másodpercig nyomja meg egyszerre a készülék

- + (Hangerő) gombjait. A LED-kijelző az alább látható módon megváltozik, majd a Soundbar alaphelyzetbe áll.

- A Soundbar összes beállítása visszaáll. Csak akkor végezze el ezt a műveletet, ha visszaállítás szükséges.

13 HIBAELHÁRÍTÁS

Mielött segítséget kérne, ellenőrizze a következőket:

A Soundbar nem kapcsol be.

→Ellenőrizze, hogy a Soundbar tápkábele megfelelően van-e bedugva a konnektorba.

Hibásan működik a Soundbar.

→A tápkábel eltávolítása után helyezze be újra.
→Kapcsolja ki, majd be a külső eszközt, és próbálja újra.
→Ha nincs jel, a Soundbar egy bizonyos idő elteltével automatikusan kikapcsol.
Kapcsolja be a készüléket. (Lásd a 9 oldalt.)

Nem működik a távirányító.

→ Fordítsa a távirányítót egyenesen a Soundbar felé.
→Cserélje ki újakra az elemeket.

A Soundbar nem ad ki hangot.

→A Soundbar hangereje túl alacsony vagy némítva van. Állítsa be a hangerőt.
→Ha bármilyen külső eszköz (STB, Bluetooth eszköz, mobileszköz stb.) csatlakozik, állítsa be a külső eszköz hangerejét.
→A TV hangkimenetének kiválasztásához válassza a Soundbar lehetőséget.
(Samsung TV: Főmenü (→ Menü → Beállítások (→ Összes beállítás ( ) Hang → Hangkimenet → Válassza a Soundbar lehetőséget)
→A Soundbar kábelcsatlakozása nem lehet laza. Távolítsa el a kábelt és csatlakoztassa újra.
→Távolítsa el a tápkábelt teljesen, csatlakoztassa újra, és kapcsolja be a készüléket.
→ Inicializálja a terméket, és próbálja újra. (Lásd a 36 oldalt.)

Ha a TV nem HDMI (ARC) kapcsolattal csatlakozik.

→Ellenőrizze, hogy a HDMI-kábel megfelelően van-e csatlakoztatva az ARC csatlakozóhoz. (Lásd a 17 oldalt.)
→Előfordulhat, hogy a csatlakoztatás nem lehetséges a csatlakoztatott külső eszköz (set-top box, játékgép stb.) miatt. Közvetlenül csatlakoztassa a Soundbart.
→Előfordulhat, hogy a HDMI-CEC nem aktiválható a TV-n. Kapcsolja be a CEC opciót a TV menüben. (Samsung TV: Főmenü (
→ Menü → Beállítások ( ✉ → Összes beállítás ( ✉ → Kapcsolat → Külsőeszközkezelő → Anynet+ (HDMI-CEC) BE)

A Soundbar nem kapcsolódik Bluetoothon.

→Új eszköz csatlakoztatásakor váltson a Bluetooth Párosítás opcióra a csatlakozáshoz. (Nyomja meg a
távirányítón a ✝ PAIR gombot, vagy legalább 5 másodpercig nyomja meg a készüléken a (Forrás) gombot.)
→Ha a Soundbar egy másik eszközhöz van csatlakoztatva, akkor az eszköz váltásához először húzza ki a másik eszközt.
→Csatlakoztassa újra, miután eltávolította a csatlakoztatni kívánt eszközön a Bluetooth hangszóró listát. (Samsung TV: Főmenü (→Menü → Beállítások ( )Összes beállítás ( → Hang → Hangkimenet → Bluetooth-hangszórók listája)
→Távolítsa el és csatlakoztassa újra a hálózati csatlakozót, majd próbálja újra.
→ Inicializálja a terméket, és próbálja újra. (Lásd a 36 oldalt.)

Bluetoothos csatlakoztatásnál megszűnik a hang.

→Ha a Bluetoothon csatlakoztatott eszköz túl távol kerül a Soundbartól, akkor megszünhet a hang. Vigye közelebb az eszközt a Soundbarhoz.
→Ha a felhasználó teste érintkezésbe kerül a Bluetooth adó-vevővel, vagy a készülék fémbútorra van telepítve, akkor megszünhet a hang. Ellenőrizze a telepítési környezetet és a használat feltételeit.

Nem működik a többszörös Bluetoothcsatlakoztatás.

→Amikor a TV csatlakozik a Soundbarhoz, a többszörös Bluetooth-csatlakoztatás nem működik. Válassza le a Soundbart a TV-ről, és próbálja újra.
→Ellenőrizze, hogy be van-e kapcsolva a többszörös Bluetooth-csatlakoztatás beállítás. (Lásd „A Soundbar nem kapcsolódik Bluetoothon.”.)
→Válassza le az éppen lejátszó eszközt, párosítsa a csatlakoztatni kívánt eszközt, majd csatlakoztassa újra az előző eszközt.
→Ha a megfelelő csatlakoztatás ellenére sincs hang, lásd „Bluetoothos csatlakoztatásnál megszűnik a hang.”

A Soundbar nem kapcsol be automatikusan a TV-vel együtt.

→Ha a Soundbart kikapcsolja TV-nézés közben, akkor az energiaszinkronizálás a TV-vel ki van kapcsolva. Először kapcsolja ki a TV-t.

14 SZABADALMAK

Dolby

AUDIO

* Ez a készülék nem támogatja a Dolby Atmos® funkciót.

dts.

A nyílt forrásokkal kapcsolatos kérdések és kérések küldéséhez vegye fel a kapcsolatot a Samsung Open Source-al (http://opensource.samsung.com).

16 FONTOS MEGJEGYZÉS A SZERVIZZEL KAPCSOLATBAN

• Az útmutatóban látható ábrák és illusztrációk csak referenciaként szolgálnak, és eltérhetnek a termék tényleges megjelenésétől.
• Adminisztrációs költséget számíthatunk fel, ha

(a) mérnöknek kell ellátogatnia otthonába és a termék nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

(b) a készüléket javítómühelybe hozza, de nem hibásodott meg (a felhasználói kézikönyv elolvasásának elmulasztása esetén).

- A látogatás vagy a javítási munka megkezdése előtt tájékoztatjuk az adminisztrációs díj mértékéről.

17 MÜSZAKI ADATOK ÉS ÚTMUTATÓ

Műszaki adatok

A 2/1984. (lll. 10.) BkM-lpM sz. együttes rendelet alapján, mint forgalmazó tanúsítjuk, hogy a HW-S50B típusú készülék megfelel az alábbi műszaki jellemzőknek

Modellnév HW-S50B
USB 5V/0,5A
Tömeg 2,4 kg
Méretek (Szé x Ma x Mé) 670,0 x 62,3 x 105,0 mm
Működési hőmérséklet +5°C - +35°C
Páratartalom 10 % - 75 %
ERŐSÍTŐNévleges teljesítmény	(30W x 2) + (30W x 2) + 20W
Támogatott lejátszási formátumokDTS, Dolby® Digital (a DTS Virtual Surroundlejátszása DTS formátumban történik)	LPCM 2ch, Dolby AudioTM (Dolby® Digital -t támogatja), DTS, DTS Virtual:X
VEZETÉK NÉLKÜLI ESZKÖZ KIMENETI TELJESÍTMÉNY	A küldési teljesítmény 9 dBm.

Teljes Energiafogyasztás Kikapcsolt Állapotban (W) 0,5W
BluetoothPort deaktiválási mód	Nyomja meg és tartsa nyomva a SOUNDMODE gombot legalább 5 másodpercig a Bluetooth bekapcsolás funkció kikapcsolásához.

MEGJEGYZÉSEK

• A Samsung Electronics Co., Ltd fenntartja a jogot a műszaki adatok külön figyelmeztetés nélküli megváltoztatására.
• A súly- és méretadatok körülbelüli értékek.

A Samsung kijelenti, hogy a jelen rádióberendezés megfelel az 2014/53/EU irányelvnek és az Egyesült Királyság vonatkozó jogszabályi követelményeinek.

A teljes megfelelőségi nyilatkozat a http://www.samsung.com címen áll rendelkezésre; a

Terméktámogatás részben adja meg a modell nevét.

A jelen berendezés az EU valamennyi országában és az Egyesült Királyságban is működtethető.

[A termékhez tartozó akkumulátorok megfelelő ártalmatlanítása]

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Az akkumulátoron, a kézikönyvön vagy a csomagoláson szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad egyéb háztartási hulladékkal együtt kidobni. Ahol szerepel a jelzés, a Hg, Cd vagy Pb kémiai elemjelölések arra utalnak, hogy az akkumulátor az EK 2006/66. Számú irányelvben rögzített referenciaszintet meghaladó mennyiségű higanyt, kadmiumot vagy ólmot tartalmaz.

Az akkumulátorok nem megfelelő kezelése esetén ezek az anyagok veszélyt jelenthetnek az egészségre vagy a környezetre.

A természeti erőforrások megóvása és az anyagok újrafelhasználásának ösztönzése érdekében kérjük, különítse el az akkumulátorokat a többi hulladéktól és vigye vissza a helyi, ingyenes akkumulátorleadó helyre.

A termék hulladékba helyezésének módszere

(WEEE – Elektromos & elektronikus berendezések hulladékai)

(A szelektív gyűjtő rendszerekkel rendelkező országokban használható)

Ez a jelzés a terméken, tartozékain vagy dokumentációján arra utal, hogy hasznos élettartama végén a terméket és elektronikus tartozékait (pl. töltőegység, fejhallgató, USB kábel) nem szabad a háztartási hulladékkal együtt kidobni. A szabálytalan hulladékba helyezés által okozott környezet- és egészségkárosodás megelőzése érdekében ezeket a tárgyakat különítse el a többi hulladéktól, és felelősségteljesen gondoskodjon az újrahasznosításukról az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el az elhasznált termékeket a környezetvédelmi szempontból biztonságos újrahasznosítás céljából.

Az üzleti felhasználók lépjenek kapcsolatba beszállítójukkal, és vizsgálják meg az adásvételi szerződés feltételeit. Ezt a terméket és tartozékait nem szabad az egyéb közületi hulladékkal együtt kezelni.

A Samsung környezetvédelem iránti elkötelezettségével és termékspecifikus jogszabályi kötelezettségeivel kapcsolatban, pl. REACH, WEEE, Akkumulátorok, látogasson el az alábbi weboldalra: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

A BIZOTTSÁG (EU) 2019/1782 RENDELETE

A külső tápegységek környezettudatos tervezésére vonatkozó követelmények :

www.samsung.com/global/ecodesign_component

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD ELEKTRIČNOG UDARA, NE ODSTRANJUJTE POKLOPAC (ILI POLEDINU).

U UNUTRAŠNJOSTI NEMA DIJELOVA KOJE MOŽE SERVISIRATI KORISNIK. PREPUSTITE SERVISIRANJE KVALIFICIRANOM SERVISNOM OSOBLJU.

Objašnjenje simbola koji se mogu nalaziti na vašem proizvodu Samsung potražite u donjoj tablici.

	OPREZOPASNOST ODELEKTRIČNOG UDARA NEOTVARAJTE
	Ovaj simbol znači da je struja u unutrašnjosti visokog napona. Opasno je dolaziti u bilo kakav doticaj s unutarnjim sklopovima proizvoda.
	Ovaj simbol naznačuje da je uz uređaj priložena važna dokumentacija o njegovom radu i održavanju.
	Proizvod II. razreda: Ovaj simbol označava da nije potrebna sigurnosna veza s uzemljenjem. Ako se taj simbol ne nalazi na proizvodu s kabelom za napajanje, proizvod MORA imati pouzdan spoj na zaštitno uzemljenje.
	AC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja AC napon.
	DC napon: Ovaj simbol označava da nazivni napon označen navedenim simbolom predstavlja DC napon.
	Oprez, pogledajte upute za upotrebu: Ovaj simbol upućuje korisnika da potraži dodatne informacije u pogledu sigurnosti u korisničkom priručniku.

OPREZ

UPOZORENJE

- Da biste smanjili opasnost od požara ili električnog udara, ne izlažite uređaj kiši ili vlazi.

OPREZ

• DA BISTE SPRIJEČILI ELEKTRIČNI UDAR, NAMJESTITE ŠIROKE KONTAKTE UTIKAČA U ŠIROK UTOR, UMETNUT DO KRAJA.
• Ovaj uređaj treba uvijek biti spojen na utičnicu izmjenične struje sa zaštitnim uzemljenjem.
• Da biste isključili uređaj iz struje, morate izvući utikač iz strujne utičnice. Stoga strujni utikač treba biti spreman za rad.
• Ne izlažite ovaj uređaj kapanju ili prskanju tekućina. Ne stavljajte predmete pune tekućine, poput vaza, na uređaj.
• Da biste potpuno isključili ovaj uređaj, morate izvući utikač za napajanje iz zidne utičnice. Stoga utikač mora uvijek biti lako dostupan.

MJERE OPREZA
