Produkta veids	Skaņas josla
Zīmols	Samsung
Modelis	HW-S56B / HW-S50B
Izmēri (G x A x D)	670,0 x 62,3 x 105,0 mm
Svars	2,4 kg
Barošana	Maiņstrāvas/līdzstrāvas adapteris 19V, gaidstāves patēriņš 0,5W
Kopējā izejas jauda	160 W (30W x 4 + 20W)
Savienojamība	HDMI ARC, optiskā ieeja, USB (5V/0,5A), Bluetooth
Atbalstītie audio formāti	DTS, Dolby Digital, LPCM 2ch, DTS Virtual:X
Audio funkcijas	Skaņas režīmi (DTS Virtual:X, Standard, Music, Game, Adaptive Sound), nakts režīms, balss uzlabošana, 7 joslu ekvalaizers
Bluetooth	Versija 5.0 ar vairāku savienojumu (2 ierīces), darbības rādiuss ~10 m
Iekļautās sastāvdaļas	Tālvadības pults, baterijas, HDMI kabelis, tīkla adapteris, strāvas vads, sienas uzstādīšanas rokasgrāmata
Sienas uzstādīšana	Sienas kronšteins iekļauts, skrūves netiek piegādātas (M5, garums ≥35 mm)

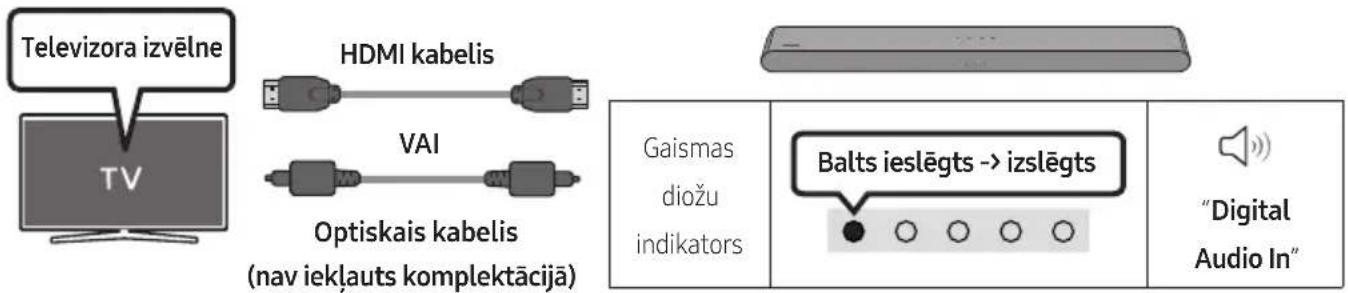

TV saderība	Q-Symphony funkcija ar Samsung TV, HDMI ARC, Bluetooth
Apkope	Tīrīt ar mīkstu, sausu drānu, izvairīties no šķidrumiem un aerosoliem
Darba temperatūra	+5°C līdz +35°C
Darba mitrums	10 % līdz 75 %
Drošība	Aizsardzība pret pārspriegumu, automātiska izslēgšanās pēc 20 minūtēm bez signāla, II klase
Remontējamība	Rezerves daļas pieejamas caur Samsung servisu, iespējama rūpnīcas atiestatīšana

Bieži uzdotie jautājumi - HWS56B SAMSUNG

Skaņas josla neieslēdzas. Ko darīt?

Pārbaudiet, vai strāvas vads ir pareizi pievienots sienas kontaktligzdai un adapterim. Pārliecinieties, ka maiņstrāvas/līdzstrāvas adapteris ir pareizi pievienots skaņas joslai. Ja problēma turpinās, izmēģiniet citu kontaktligzdu.

Kā savienot skaņas joslu ar televizoru, izmantojot HDMI ARC?

Izmantojiet HDMI kabeli, lai savienotu skaņas joslas HDMI (ARC) portu ar televizora HDMI IN (ARC) portu. Ieslēdziet abas ierīces un skaņas joslā izvēlieties avotu 'TV ARC'. Pārliecinieties, ka televizora iestatījumos ir iespējots HDMI-CEC.

Skaņa no skaņas joslas periodiski pārtrūkst Bluetooth režīmā. Kāpēc?

Tas var būt saistīts ar pārāk lielu attālumu starp ierīcēm vai traucējumiem. Pārvietojiet Bluetooth ierīci tuvāk skaņas joslai (mazāk nekā 10 m). Izvairieties no šķēršļiem, piemēram, biezām sienām un viļņus izstarojošām ierīcēm (mikroviļņu krāsnis, Wi-Fi maršrutētāji). Pārbaudiet arī, vai ierīces akumulators ir pietiekami uzlādēts.

Tālvadības pults nedarbojas. Kā to salabot?

Virziet tālvadības pulti tieši uz skaņas joslu ne vairāk kā 7 m attālumā. Nomainiet baterijas pret jaunām (AAA tips). Ja problēma turpinās, pārbaudiet, vai nekas neaizsedz infrasarkano sensoru uz skaņas joslas.

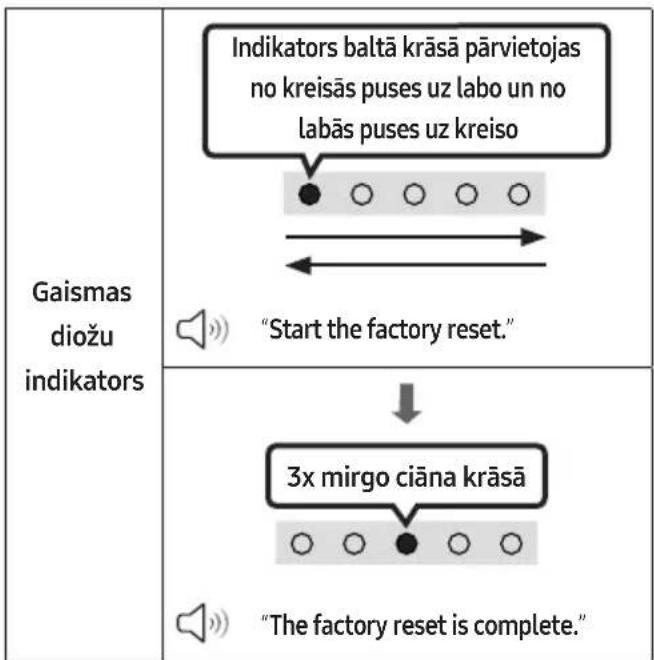

Kā atiestatīt skaņas joslu uz rūpnīcas iestatījumiem?

Ieslēdziet skaņas joslu. Vienlaicīgi turiet nospiestas pogas Volume + un Volume - uz ierīces vismaz 5 sekundes. LED indikators mirgos un ierīce restartēsies. Visi iestatījumi tiks dzēsti.

Vai es varu vienlaikus savienot divas Bluetooth ierīces?

Jā, skaņas josla atbalsta vairāku Bluetooth savienojumu. Jūs varat vienlaikus savienot līdz 2 ierīcēm. Lai aktivizētu šo funkciju, pārliecinieties, ka vairāku savienojumu režīms ir iespējots (pēc noklusējuma). Kad skaņas josla ir izslēgta, nospiediet un turiet nospiestu tālvadības pults pogu PAIR 5 sekundes, lai pārslēgtu.

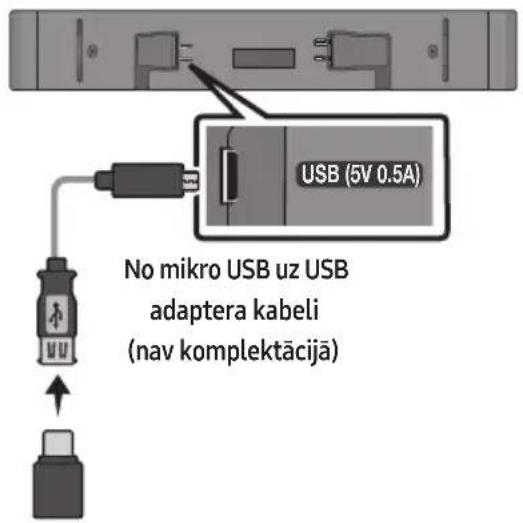

Kā atjaunināt skaņas joslas programmatūru?

Lejupielādējiet jaunāko programmaparatūras versiju Samsung vietnē (samsung.com) un ievietojiet failu FAT32 formatētā USB atmiņā. Pievienojiet atmiņu skaņas joslas USB portam, izmantojot Micro-USB adapteri. Ieslēdziet skaņas joslu un izvēlieties USB avotu. Atjauninājums sāksies automātiski. Neizslēdziet ierīci procesa laikā.

Skaņas josla nerada skaņu kopā ar televizoru. Ko pārbaudīt?

Pārbaudiet, vai televizora iestatījumos (izvēlne Skaņa > Skaņas izvade) skaņas josla ir izvēlēta kā audio izvade. Pārliecinieties, ka kabelis (HDMI vai optiskais) ir pareizi pievienots. Ja izmantojat HDMI, pārliecinieties, ka porti ir apzīmēti ar ARC. Palieliniet skaņas joslas skaļumu un atspējojiet klusuma režīmu.

Kā noregulēt basus un augstās frekvences?

Izmantojiet tālvadības pults pogu TONE CONTROL, lai piekļūtu iestatījumiem. Izmantojiet augšup/lejup pogas, lai pārslēgtos starp 'Treble' (augstās frekvences) un 'Bass' (basi), pēc tam regulējiet līmeni no -6 līdz +6. Šī funkcija ir pieejama visos audio režīmos, izņemot 'Standard'.

Kādi skaņas režīmi ir pieejami un kam tie paredzēti?

Skaņas režīmi ir: DTS Virtual:X (ieskaujoša 3D skaņa), Standard (oriģinālā skaņa), Music (dabiska skaņa mūzikai), Game (stereoskopiska skaņa spēlēm), Adaptive Sound (analizē saturu un automātiski optimizē skaņu). Izvēlieties tos ar tālvadības pults pogu SOUND MODE.

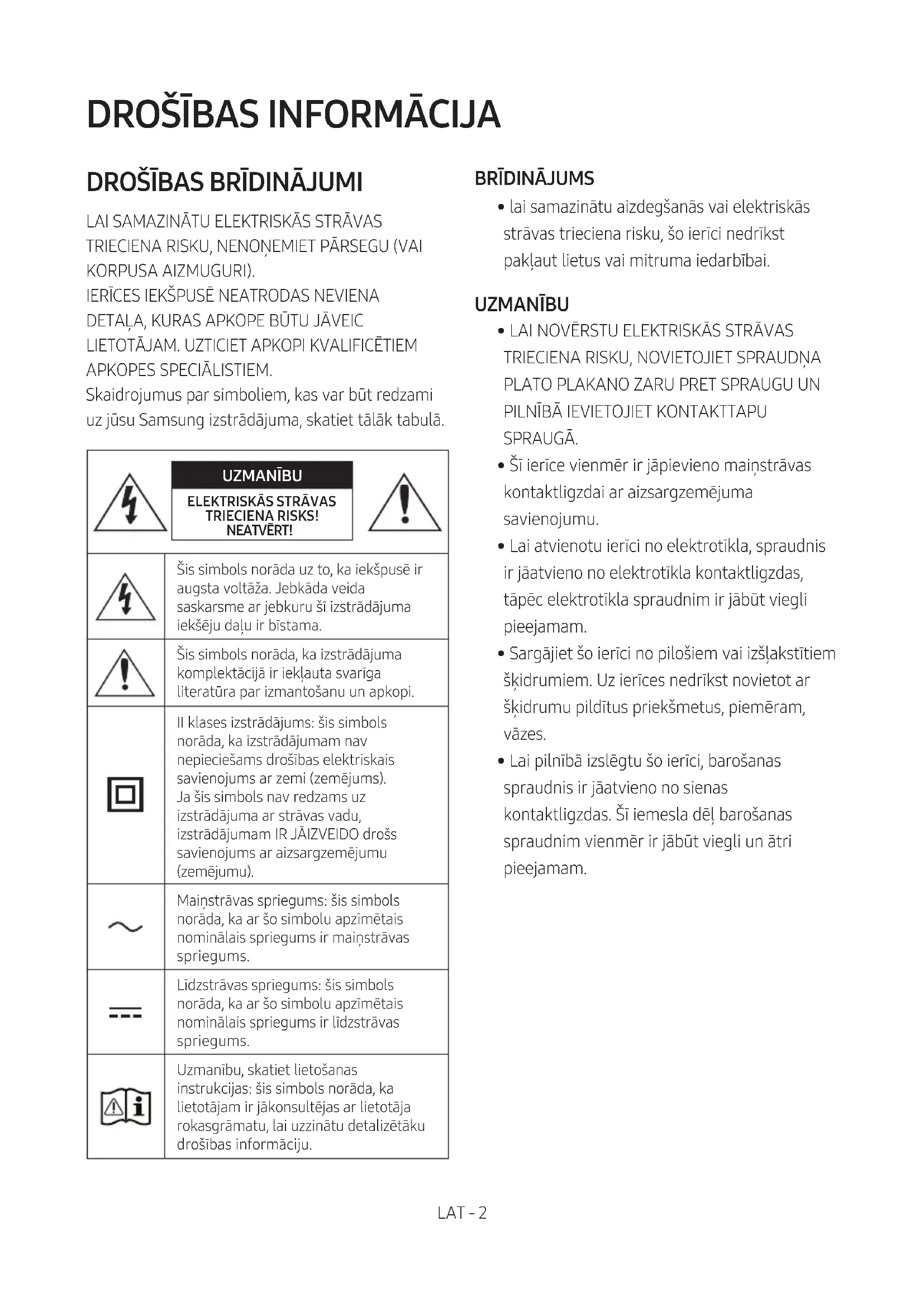

LIETOŠANAS INSTRUKCIJA HWS56B SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBUELEKTRISKĀS STRĀVAS TRIECIENA RISKS!NEATVĒRT!
	Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.
	Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

UZMANIBU

ELEKTRISKAS STRAVAS TRIECIENA RISKS! NEATVERT!

BRĪDINĀJUMS

- lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai.

UZMANĪBU

• LAI NOVĚRSTU ELEKTRISKĀS STRĀVAS TRIECIENA RISKU, NOVIETOJIET SPRAUDNĂ PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Šī ierīce vienmēr ir jāpievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierīci no elektrotikla, spraudnis ir jāatvieno no elektrotikla kontaktligzdas, tāpēc elektrotikla spraudnim ir jābūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škīdrumiem. Uz ierīces nedrīkst novietot ar škīdrumu pildītus priekšmetus, piemēram, vāzes.
• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl, barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai mainstrāvas padeves avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identifikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no mainstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās.

UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju.

SATURS

01 Komponentu pārbaude 6

02 Produkta pārskats 7

Sistēmas Soundbar priekšējais panelis/augšējais panelis 7

Sistēmas Soundbar apakšējais panelis 8

03 Tālvadības pults izmantošana 9

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas) ____ 9

Kā izmantot tālvadības pulti ____ 9

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana ____ 14

Izvades specifikācijas dažādiem skaņu efektu režīmiem ____ 14

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti 15

04 Sistēmas Soundbar pievienošana 16

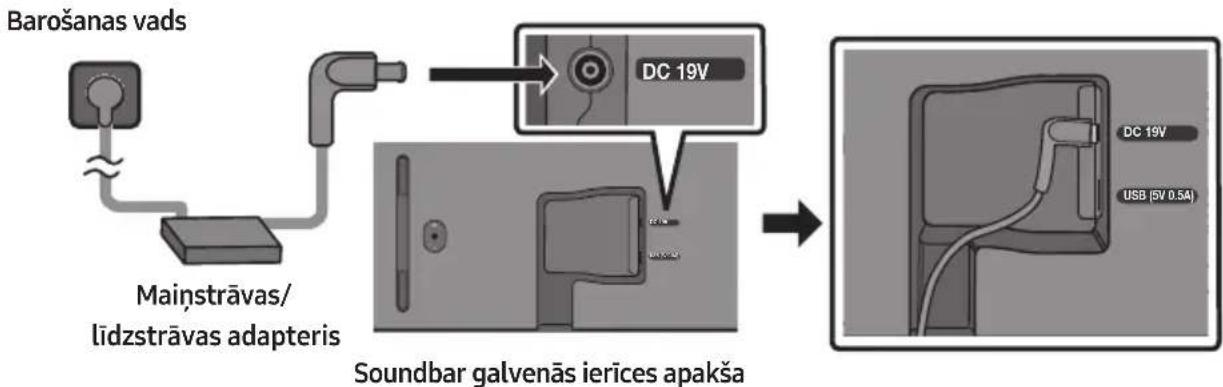

Pievienošana pie elektriskās strāvas 16

Samsung bezvadu aizmugurējā skalruṇa komplekta un zemfrekvences skalruṇa pievienošana sistēmai Soundbar ____ 16

05 Vadu savienojums ar televizoru 17

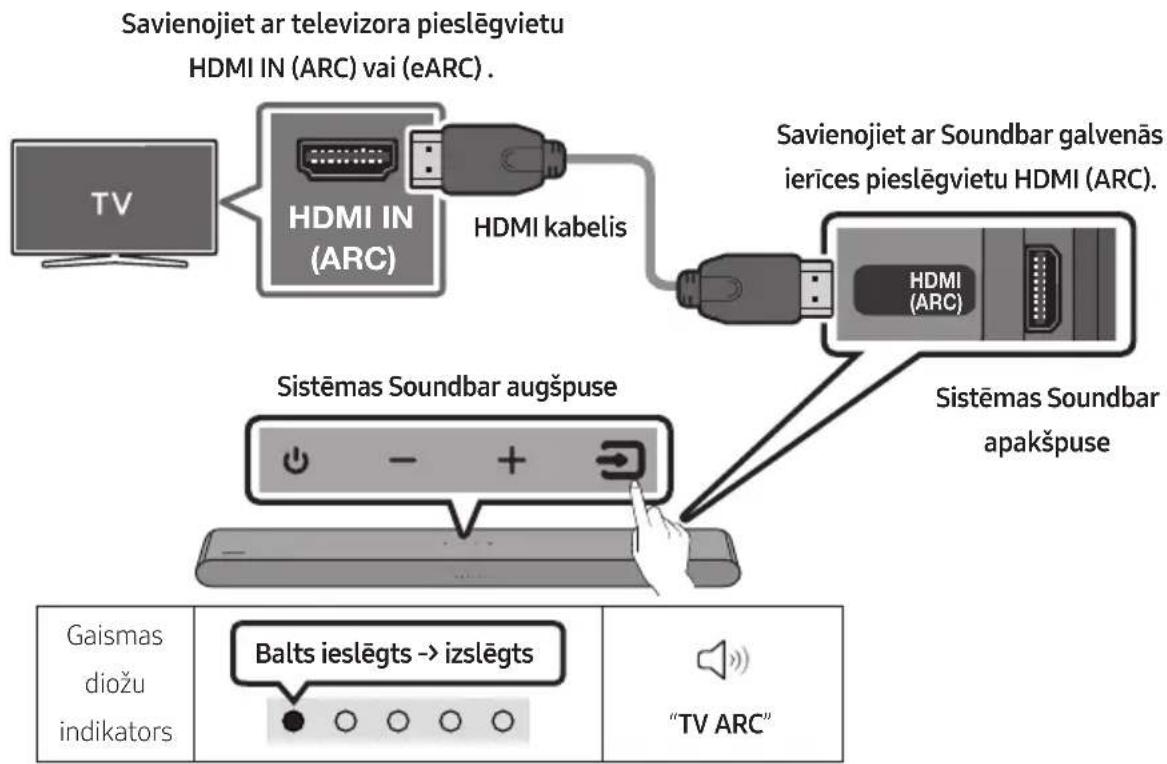

1. metode. Savienošana ar HDMI ____ 17

2. metode. Savienojuma izveide, izmantojot optisko kabeli ____ 19

06 Bezvadu savienojums ar televizoru 21

Savienojuma izveide, izmantojot Bluetooth 21

07 Ārējās ierīces pievienošana 23

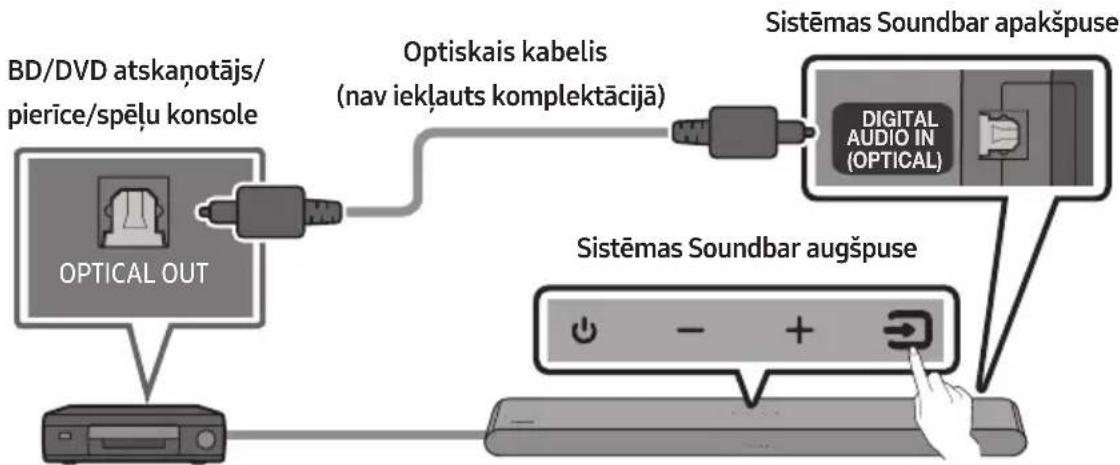

Savienojuma izveide, izmantojot optisko kabeli 23

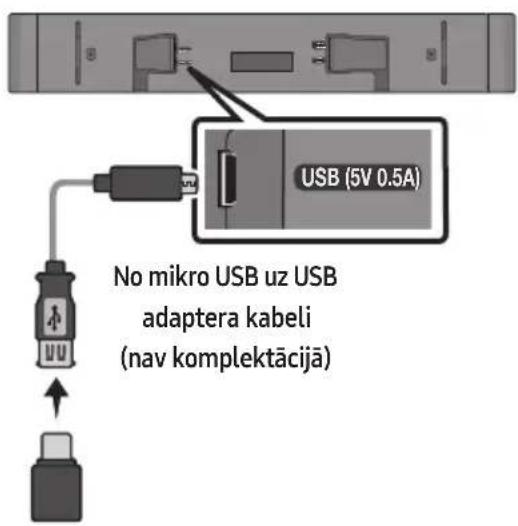

08 Savienošana ar USB krātuves ierīci 24

09 Mobilās ierīces pievienošana 26

Savienojuma izveide, izmantojot Bluetooth 26

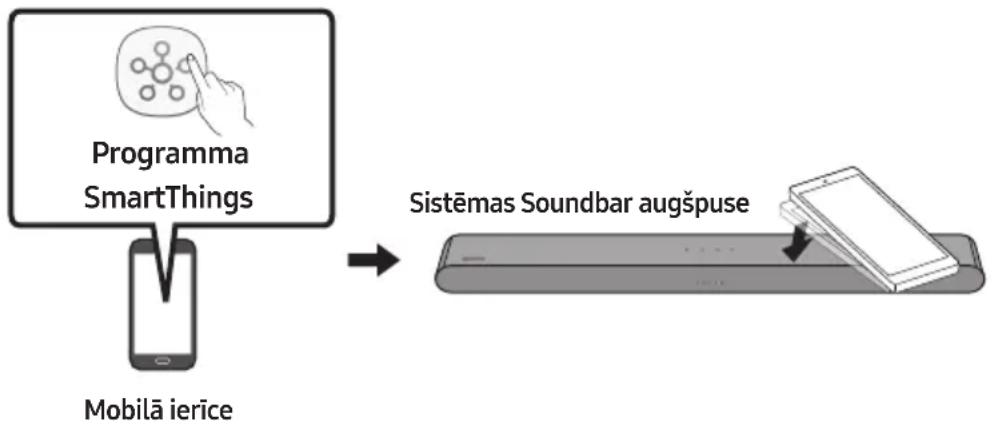

Funkcijas Tap Sound lietošana 31

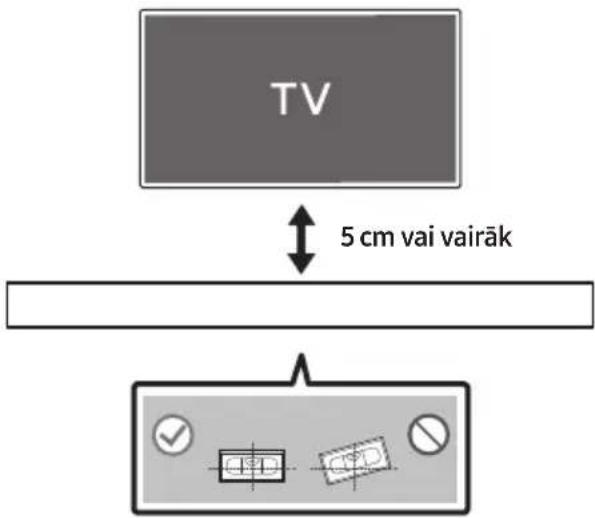

10 Sienas stiprinājuma uzstādīšana 32

Piesardzības pasākumi uzstādīšanas laikā ____ 32

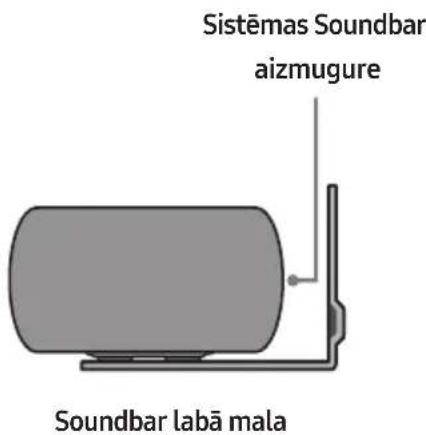

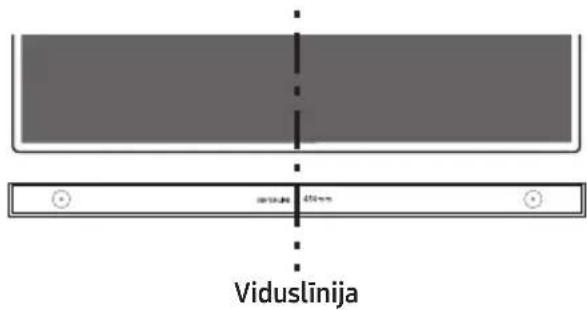

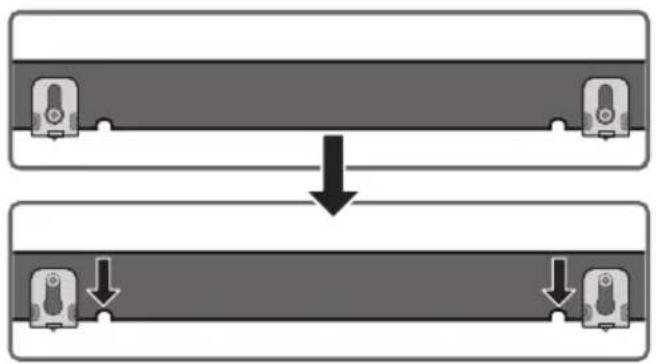

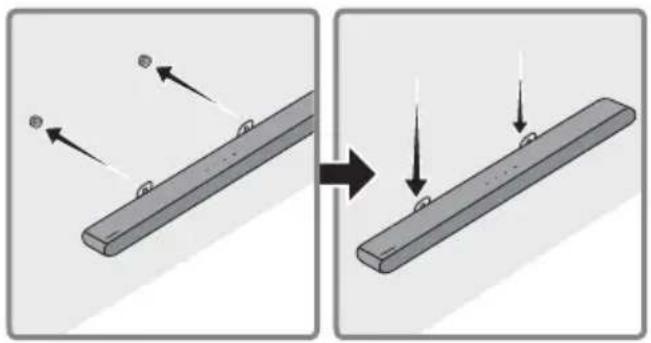

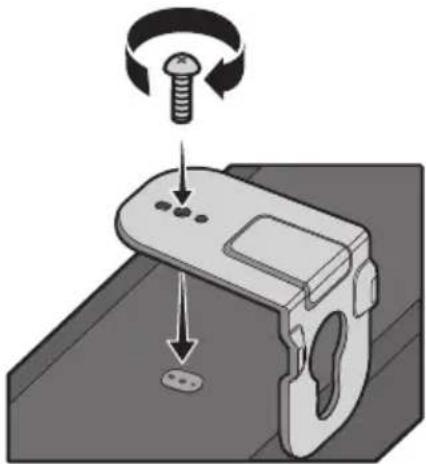

Sienas stiprinājuma komponenti ____ 32

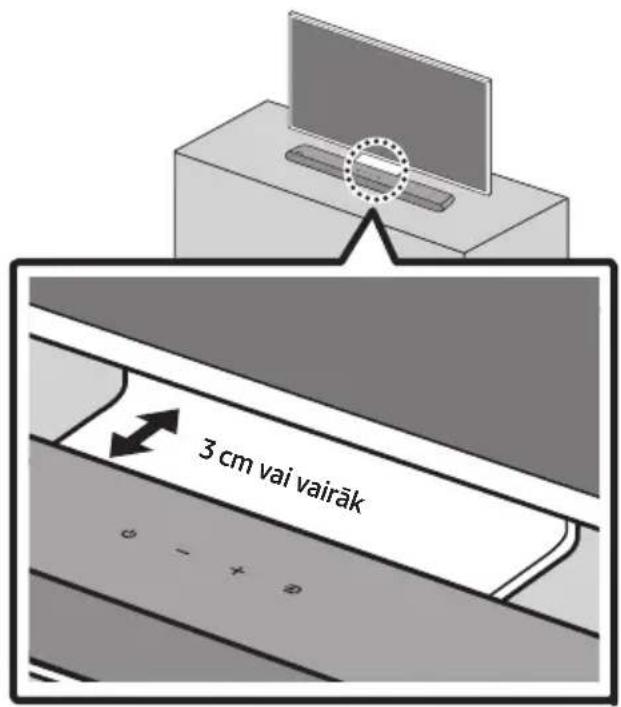

11 Sistēmas Soundbar uzstādīšana televizora priekšā

12 Programmatūras atjaunināšana 35

Atiestatīšana 36

13 Problēmu novēršana 37

14 Licence 38

15 Paziņojums par atvērtā pirmkoda licenci 39

16 Svarīga piezīme par apkopi 39

17 Specifikācijas un norādījumi 40

Specifikācijas 40

01 KOMPONENTU PĀRBAUDE

Soundbar galvenā ierīce Soundbar tālvadības pults/baterijas

Sienas stiprinājuma vadotne Skrūves turētājs Skrūve Sienas stiprinājuma kronšteins

• Papildinformāciju par barošanas avotu un energijas patēriņu skatiet uz produkta etiketes. (etikete: Soundbar galvenās ierīces apakša)
• Lai iegādātos papildu komponentus vai kabelus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu skatiet 32. lpp.
• Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējos attēlos redzamā.

Sistēmas Soundbar priekšējais panelis/augšējais panelis

2 4 3 Augšējais panelis 1

1	Gaismas diožu indikators	Gaismas diožu indikators mirgo, spīd vai maina krāsu atkarībā no sistēmas Soundbar pašreizējā darbības režima vai statusa. Gaismas diožu indikatora krāsa un degošo diožu skaits norāda aktīvo darbības režimu, kā aprakstīts tālāk.
		Balta gaismas diode	Balta gaismas diode	Daudzkrāsaina gaismas diode	Balta gaismas diode	Balta gaismas diode
		· Daudzkrāsainās gaismas diodes krāsa mainās uz Baltu, Ciāna, Zaļu, Sarkanu, Dzeltenu, Oranžu, Violetu un Zilu atkarībā no darbības režima un statusa.
2	leslēgšana/ izslēgšana	Lauj ieslēgt un izslēgt ierīci.
3	Skalums Ar šo pogu regulē skaluma līmeni.
4	Avots	· Nospiediet→(Avots) pogu, lai mainītu darbības režimu. Katru reizi, kad tiek mainīts darbības režims, gaismas diode iedegas baltā krāsā un pēc tam nodziest.

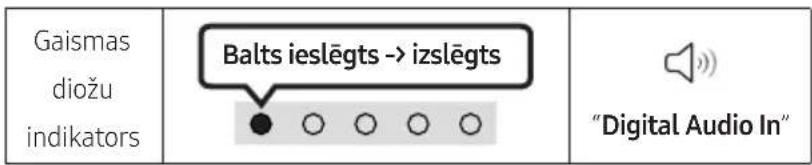

		Gaismas diožu indikators	Balts ieslēgts -> izslēgts Balts ieslēgts -> izslēgts Balts ieslēgts -> izslēgts
			“Digital Audio In” vai “TV ARC”	“Bluetooth” “USB”

• Barošanas poga sāk darboties 4–6 sekunžu laikā pēc mainstrāvas vada pievienošanas.
• Skaņa pēc ierīces ieslēgšanas sāks skanēt ar 4–5 sekunžu aizkavēšanos.
• Ja dzirdat skaņu gan no televizora, gan no sistēmas Soundbar, atveriet televizora audio izvēlni lestatijumi un pārslēdziet izvēlēto skaļruni no televizora skaļruņa uz Ārējais skaļrunis.

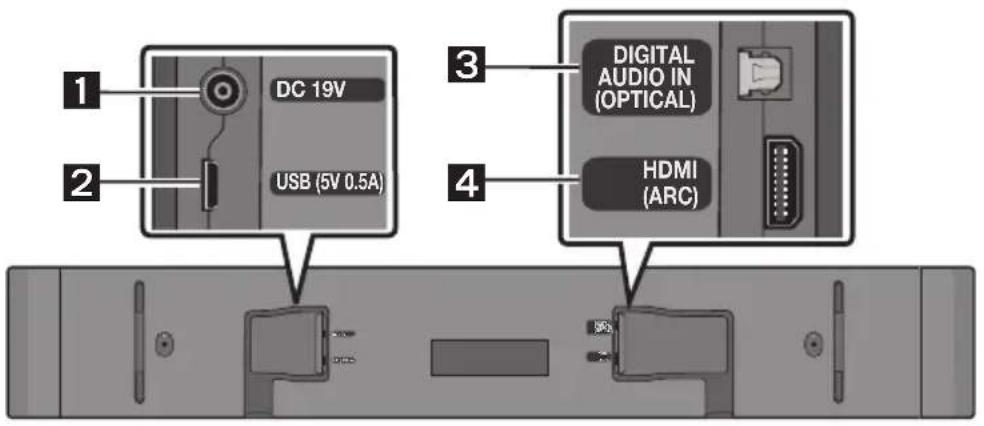

Sistēmas Soundbar apakšējais panelis

1	DC 19V (Barošanas avota ligzda)Pievienojiet mainstrāvas/līdzstrāvas adapteri.
2	USB (5V 0.5A)Pievienojiet šeit USB ierīci, lai atskanotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.
3	DIGITAL AUDIO IN (OPTICAL)Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.
4	HDMI (ARC)Savienojiet ar televizora HDMI (ARC) ligzdu.

• Lai atvienotu mainstrāvas/līdzstrāvas adaptera strāvas vadu no sienas kontaktligzdas, velciet spraudni. Nevelciet, satverot kabeli.
• Šo ierīci vai citus komponentus pievienojiet maiņstrāvas kontaktligzdai tikai pēc tam, kad ir izveidoti visi savienojumi starp komponentiem.

03 TĀLVADĪBAS PULTS IZMANTOŠANA

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AAA baterijas)

Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. levietojiet 2AAA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. lebīdiet aizmugurējo vāciņu atpakal vietā.

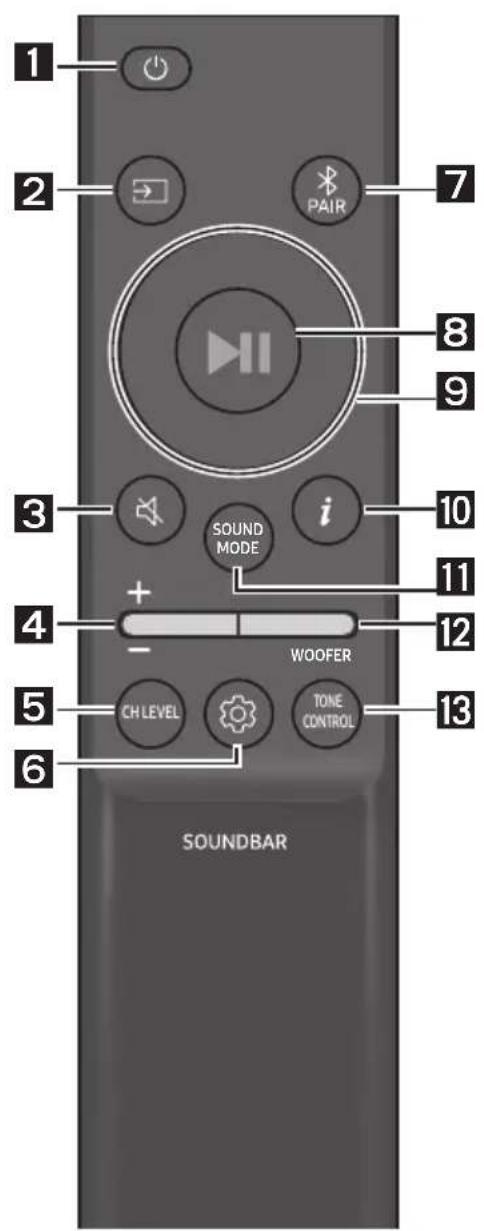

Kā izmantot tālvadības pulti

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	leslēgšana/izslēgšanaleslēdz un izslēdz sistēmu Soundbar.
	Gaismas diožu indikators	1x mirgo ciāna krāsāDeg	3x mirgo sarkanā krāsāIzslēgts
	· Funkcija Auto Power Downlerīce automātiski izslēdzas tālāk norādītajās situācijās:- Režimos “Digital Audio In” vai “TV ARC” / “Bluetooth”/ “USB”, ja 20 minūšu laikā nav saņemts audio signāls.
2	→ (Avots)Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.
3	→ (Skaņas izslēgšana)Nospiediet pogu→ (Skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
	Gaismas diožu indikators	x atkārtoti mirgo○ ○ ○ ○

Skalums

Spiediet pogu uz augšu vai uz leju, lai pielāgotu skalumu.

Gaismas diožu indikators

Skalāk

Klusāk

CH LEVEL

Nospiežot pogu, varat pielāgot katra skalruṇa skaluma limeni.

Gaismas diožu indikators
	“Centre Level”

- Ja ir pievienoti aizmugurējie skaļruņi (jāiegādājas atsevišķi), iestatījums "Rear Level" tiek atbalstīts. Izmantojiet Uzaugšu/Uz leju bultiņas pogu, lai iestatītu pielāgotu "Rear Level" skaļumu diapazonā no -6 līdz +6.

(Skaņas regulēšana)

Nospiežot pogu, varat iestatīt audio funkciju. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju. Katru reizi, kad mainās režīms, daudzkrāsainā gaismas diode mirgo baltā krāsā.

• Ja video attēls televizorā un skaņa sistēmā Soundbar nav sinhronizēti, izvēlnē Skaņas vadība izvēlieties opciju "Sync" un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju. (Nav pieejams režīmā "USB" vai "Bluetooth".)
• Opcija "Sync" tiek atbalstita tikai dažam funkcijam.
• "Night mode" un "Voice enhancement" netiek atbalstīti "DTS Virtual:X" skaņas režīmā.
• Režims "Night mode" ir optimizēts skatišanai nakts laikā ar iestatijumiem, kas pielāgota skaļuma samazināšanai, bet dialoga skaidrības saglabāšanai.
• Režimā "Voice enhancement" ir vieglāk saklausīt filmā vai televizorā runāto dialogu.

7 joslu EQ

Nospiediet un turiet nospiestu pogu (Skañas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt ar pogām Pa kreisi/Pa labi. Katru frekvenci var atsevišķi noregulēt iestatījumu diapazonā no -6 līdz +6 ar pogām Uz augšu/Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir "Standard".)

7 joslu EQ
Nospiediet un turiet nospiestu pogu(Skaņas regulēšana) aptuveni 5 sekundes.		Izmantojot Pa kreisi/Pa labi bultiņas pogas, katru var pielāgojot uz iestatījumiem no -6 lidz+6.
	“150Hz”		“150Hz” → “300Hz” → “600Hz” → “1.2kHz” → “2.5kHz” → “5kHz” → “10kHz”

7

Bluetooth PAIR

Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režīmā.

Ja tiek nospiesta šī poga, gaismas diožu displejs mainās, kā parādīts tālāk.

- Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zalu → Zilu.

Gaismas diožu indikators

Mirgo sarkanā → zaļā → zilā krāsāSapārošana

3x mirgo ciāna krāsāSavienojuma izveide ir pabeigta

8

▶II (Atskanot/pauzēt)

Nospiežot šo pogu "USB" režimā, varat atskanot vai pauzēt mūziku.

9

Uz augšu/Uz leju/Pa kreisi/Pa labi

Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.

- Atkārtot

Lai atkārtošanas funkciju izmantotu režimā "USB", nospiediet Uz augšu pogu.

- Mūzikas faila izlaišana

Nospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

• ID SET

Nospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (veidojot savienojumu ar bezvadu zemfrekvences skalruni vai bezvadu aizmugurējiem skalruņiem).

10

i (Informācija)

Nospiežot šo pogu, tiek parādīta katra režima informācija. (Skatiet 7. lpp.)

SOUND MODE

Nospiežot šo pogu, var atlasīt vajadzīgo audio režīmu. Katru reizi, kad mainās režīms, daudzkrāsainā gaismas diode mirgo baltā krāsā. (Atkarībā no televizora modela skaņas režīms var atšķirties.)

leskaujošā 3D skaņa no jebkura satura.

- Standard

Atskaņo oriģinālo skaņu.

- Music

Nodrošina mūzikas saturam dabiskāku un telpiskāku skaņu.

- Game

Nodrošina stereoskopisku skaņu, lai iegremdētu jūs darbībā, spēlējot datorspēles.

- Adaptive Sound

Analizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašibām.

- Bluetooth Power ieslēgšana/izslēgšana

Ši funkcija automātiski ieslēdz Soundbar, kad tiek saņemts savienojuma pieprasījums no iepriekš savienota televizora vai Bluetooth ierīces. Noklusējuma iestatījums ir leslēgta.

- Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslëgtu Bluetooth Power funkciju.

• DRC (Dynamic Range Control) ieslēgšana/izslēgšana

Lauj lietot dinamiskā diapazona kontroli Dolby Digital ierakstiem. Nospiediet pogu SOUND MODE un turiet to nospiestu vairāk par 5 sekundēm, kamēr Soundbar izslēdzas, lai ieslēgtu vai izslēgtu DRC (dinamiskā diapazona kontrole). Ar ieslēgtu DRC skaļā skana tiek samazināta. (Skaņa var būt kropļota.)

SOUND MODE poga	Gaismas diožu indikators
	Deg (noklusējums)	Izslēgts
DRC ieslēgšana/izslēgšana	leslēgšana → izslēgšana

Kad zemfrekvences skalrunis ir pievienots, spiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvences skalruna limeni uz -12 vai diapazonā no -6 līdz +6. Kad zemfrekvences skalrunis ir atvienots, spiediet pogu uz augšu vai uz leju, lai pielāgotu basu limeni diapazonā no -6 līdz +6. Lai iestatītu zemfrekvences skalruna (basu) limeni uz 0 (noklusējums), nospiediet pogu (ja Soundbar ir pievienota bezvadu zemfrekvences skalrunim (iegādājams atseviški)).

13

TONE CONTROL

Nospiežot pogu, varat pielāgot diskanta vai basu skaļuma limeni. Vajadzīgo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju. (Šī funkcija ir pieejama visos skaņas režīmos, izņemot režīmu "Standard".)

Gaismas diožu indikators
	“Treble” → “Bass”

Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Televizora tālvadības pults ieslēgšana/izslēgšana	15. lpp.
Pa kreisi	TV automātiska savienojuma ieslēgšana/izslēgšana	22. lpp.
Uz augšu ID SET 11. lpp.
(TATA) (Skaņas regulēšana)	7 joslu EQ 11. lpp.
SOUND MODE	DRC ieslēgšana/izslēgšana	12. lpp.
	Bluetooth Power ieslēgšana/izslēgšana 12. lpp.
*PAIR	Bluetooth vairāku savienojumu ieslēgšana/izslēgšana	29. lpp.

Izvades specifikācijas dažādiem skaņu efektu režīmiem

Efekts levade		Izvade
		Tikai ar Soundbar	Tikai ar zemfrekvenču skalruni	Ar zemfrekvenču skalruni un bezvadu aizmugurējo skalrunu komplektu
DTS Virtual:X	2.0 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
	5.1 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
Standard	2.0 kanālu 2.0	kanālu 2.1 kanālu 2.1 kanālu
	5.1 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
Music	2.0 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
	5.1 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
Game	2.0 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
	5.1 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
Adaptive Sound	2.0 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu
	5.1 kanālu 3.0	kanālu 3.1 kanālu 5.1 kanālu

- Samsung bezvadu aizmugures skalruņu komplektu un zemfrekvenču skalruni var iegādāties atsevišķi. Lai iegādātos komplektu vai zemfrekvenču skalruni, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

Sistēmas Soundbar skaluma regulēšana ar televizora tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Lai lietotu šo funkciju, televizora iestatijumos atlasiet Ārējais skalrunis.
• Ražotāji, kuri atbalsta šo funkciju:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Televizora tālvadības pults ieslēgšana/izslēgšana

1. Izslēdziet sistēmu Soundbar.
2. Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režimi pārslēdzas šādā secībā:

Indikatora statuss mainās katru reizi, kad maināt režīmu, kā parādīts tālāk.

Tālvadības pults poga Gaismas diožu indikators Status
		"Off-TV Remote"(noklusējuma režims)	Atspējot televizora tālvadības pulti.
		"Samsung-TV Remote"	lespējot Samsung televizora infrasarkano staru tālvadības pulti.
		"All-TV Remote"	lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SISTEMAS SOUNDBAR PIEVIENOŠANA

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus, lai savienotu sistēmu Soundbar strāvas kontaktligzdu šādā secībā:

- Papildinformāciju par nepieciešamo barošanas avotu un energijas patēriņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces apakšpuse)

1. Vispirms pievienojiet strāvas vadu mainstrāvas/līdzstrāvas adapterim.

Pievienojiet mainstrāvas/līdzstrāvas adapteri (ar strāvas vadu) sistēmai Soundbar.

1. Pievienojiet sienas kontaktligzdai barošanas vadu.

PIEZIMES

- Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.

- Pārliecinieties, vai mainstrāvas/līdzstrāvas adapteris uz galda vai grīdas ir novietots plakaniski. Ja piekarat mainstrāvas/līdzstrāvas adapteri tā, ka tā mainstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī var iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.

Samsung bezvadu aizmugurējā skalruņa komplekta un zemfrekvences skalruņa pievienošana sistēmai Soundbar

Paplašiniet līdz patiesai bezvadu telpiskai skaņai, pievienojot Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9100S, iegādājams atsevišķi) un bezvadu zemfrekvences skaļruni (SWA-W510, iegādājams atsevišķi) savai Soundbar.

Detalizētu informāciju par savienojumiem skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta un bezvadu zemfrekvences skaļruņa rokasgrāmatā.

05 VADU SAVIENOJUMS AR TELEVIZORU

1. metode. Savienošana ar HDMI

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC markētos terminālus. Pretējā gadījumā televizora skaņa var netikt atskanota.
• leteicamais kabelis ir High-Speed HDMI Cable with Ethernet.

Savienošana ar televizoru, kas atbalsta HDMI ARC (Audio Return Channel)

Savienojiet ar televizora pieslēgvietu HDMI IN (ARC) vai (eARC). TV HDMI IN (ARC) HDMI kabelis Savienojiet ar Soundbar galvenās ierīces pieslēgvietu HDMI (ARC). HDMI (ARC) Sistēmas Soundbar augšpuse Sistēmas Soundbar apakšpuse Gaismas diožu indikators Balts ieslēgts → izslēgts "TV ARC"

1. Kad sistēma Soundbar un televizors ir izslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.

3. Televizora skaņa tiek atskaņota sistēmā Soundbar.

4. Kad televizora skaņa netiek izvadīta, nospiediet Soundbar augšdaļas paneli vai tālvadības pults pogu (Avots), lai atlasītu “Digital Audio In” režīmu.

5. Ja skaņa netiek atskanota, pārbaudiet vēlreiz HDMI kabela savienojumu.
6. Lai mainītu sistēmas Soundbar skalumu, izmantojiet televizora tālvadības pults skaluma pogas.

PIEZIMES

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišku optisko kabeli.
• lesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.
• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora “Digitālās izvades audioformāts” ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkarībā no televizora ražotāja.)

2. metode. Savienojuma izveide, izmantojot optisko kabeli

Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja tiek izmantots optiskais kabelis un termināliem ir pārsegi, nonemiet tos.

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgvietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgvietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam izvēlieties režīmu "Digital Audio In".
4. Televizora skaņa tiek atskaņota sistēmā Soundbar.

Funkcijas Q-Symphony lietošana

Funkcijas Q-Symphony lietošanas laikā sistēma Soundbar tiek sinhronizēta ar Samsung televizoru, lai izvadītu skaņu caur divām ierīcēm un iegūtu optimālu telpisko efektu. Kad Soundbar ir pievienots, izvēlne "TV+Soundbar" atveras televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni.

Televizora izvēlne HDMI kabelis VAI Optiskais kabelis -nav iekļauts komplektācijā Gaismas diožu indikators Balts ieslēgts -> izslēgts "Digital Audio In"

- Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums (HDMI)

PIEZIMES

• Tas var darboties saskaṇā ar kodeku, ko atbalsta televizors.
• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI kabelis vai optiskais kabelis (nav iekļauts komplektācijā).
• Atkaribā no televizora modela parādītais ziņojums var atšķirties.
• Šī funkcija ir pieejama dažos Samsung televizoru un Soundbar ieriču modelos.

06 BEZVADU SAVIENOJUMS AR TELEVIZORU

Savienojuma izveide, izmantojot Bluetooth

Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

- Vienlaicīqi var pievienot tikai vienu Samsung televizoru.

- Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus.

Sākotnējā savienojuma izveide

1. Nospiediet Soundbar tālvadības pults pogu ✝ PAIR vai nospiediet Soundbar paneļa augšdaļā esošo pogu ➞ (Avots), lai atvērtu režīmu “Bluetooth”.

Bluetooth savienojuma poga Gaismas diožu indikators
VAIRežimā “Bluetooth”	Sapārošana→Savienojuma izveide ir pabeigtaKamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.
	[5DS7]	“Ready to connect via Bluetooth.”

1. Izvēlieties Bluetooth režīmu Samsung televizorā.

(piem., Sākums (→ Izvēlne → Iestatījumi ( ) Visi iestatījumi ( ) → Skaṇa → Skaṇas izvade → Bluetooth skaļruņu saraksts → [AV] Soundbar S5B-Series (Bluetooth))

1. Izvēlieties "[AV] Soundbar S5B-Series" televizora ekrānā redzamajā sarakstā.

Pieejamā sistēma Soundbar tiek rādīta kā "Nepieciešama sapārošana" vai "Sapārots" televizora Bluetooth ieriču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

1. Tagad var dzirdēt Samsung televizora skaņu no sistēmas Soundbar.

- Ja pastāv registrēts savienojums starp sistēmu Soundbar un Samsung televizoru, sistēma Soundbar tiek automātiski pievienota, kad tās darbības režīms tiek nomainīts uz "Bluetooth"

Ja ierīci neizdodas pievienot

• Ja Samsung televizora skaļruņu sarakstā jau ir sistēma Soundbar (piem., [AV] Soundbar S5B-Series), izdzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no Samsung televizora

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots), lai izvēlētos jebkuru režīmu, izņemot "Bluetooth".

- Atvienošana aizņem kādu laiku, jo Samsung televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no modela.)

TV automātiska savienojuma ieslēgšana/izslēgšana

Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi, kad sistēmas Soundbar status ir “Bluetooth Ready”. (leslēdziet → Izslēdziet.)

Pa kreisi poga	Gaismas diožu indikators
	Deg (noklusējums)	Izslēgts
Bluetooth Ready	leslēgšana → izslēgšana

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības status Gatavs ir ildzis 20 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:

– Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
  – Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

07 ĀRĒJĀS IERĪCES PIEVIENOŠANA

Savienojuma izveide, izmantojot optisko kabeli

Gaismas diožu indikators Balts ieslēgts -> izslēgts "Digital Audio In"

1. Kad ārējā ierīce un sistēma Soundbar ir izslēgtas, savienojiet sistēmas Soundbar pieslēgVietu DIGITAL AUDIO IN (OPTICAL) un ārējās ierīces OPTICAL izvades pieslēgVietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attelā.
2. leslēdziet sistēmu Soundbar un ārējo ierīci.
3. Izvēlieties režīmu "Digital Audio In", nospiežot augšējā paneļa vai tālvadības pults pogu Avots).
4. Ārējās ierīces skaņa tiek atskanota sistēmā Soundbar.

08 SAVIENOŠANA AR USB KRĀTUVES IERĪCI

Izmantojot sistēmu Soundbar, varat atskanot mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

USB (5V 0.5A) No mikro USB uz USB adaptera kabeli (nav komplektācijā)

1. Savienojiet Soundbar ar USB ierīci, izmantojot iepriekš minēto USB adapteri.

- Mikro USB un USB adaptera kabelis tiek tirgots atseviški. Lai iegādātos, sazinieties ar Samsung servisa centru vai Samsung klientu apkalpošanas centru.

1. Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots) un pēc tam atlasiet režīmu "USB".

2. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atminas ierīcēs.

- Sistēma Soundbar izslēdzas automātiski (Auto Power Down), ja USB ierīce ir pievienota ilgāk nekā 20 minūtes.

Faila formāta veidu saderības saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides ātrums
*.mp3 MPEG 1 Layer2	16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
	MPEG 1 Layer3 16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
	MPEG 2 Layer3 16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
	MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 kbps ~ 320 kbps
*.wma	Wave_Format_MSAudio1	16 kHz ~ 48 kHz	56 kbps ~ 128 kbps
	Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 kbps ~ 128 kbps
*.aac AAC 16 kHz ~ 96 kHz 48 kbps ~ 320 kbps
		AAC-LC	16 kHz ~ 96 kHz
		HE-AAC	24 kHz ~ 96 kHz
*.wav	-	16 kHz ~ 48 kHz	līdz 3000 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 kbps ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 kbps ~ 9216 kbps
*.ogg	OGG 1.1.0	16 kHz ~ 48 kHz	50 kbps ~ 500 kbps

• Ja USB ierīcē ir pārāk daudz mapju (aptuveni 200) un failu (aptuveni 2000), Soundbar var būt nepieciešams laiks, lai pieklūtu failiem un atskaņotu tos.
• Soundbar atbalsta tikai USB ierīces ar FAT16 (\~2GB), FAT32 (\~2TB) vai NTFS (\~2TB) failu sistēmām.

09 MOBILĀS IERĪCES PIEVIENOŠANA

Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skaņu bez kabelu izmantošanas.

- Kad tiek pievienota sapārota Bluetooth ierīce un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

Mobilā ierīce

Sākotnējā savienojuma izveide

• Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par 1 m no sistēmas Soundbar.
• Nospiediet Soundbar tālvadības pults pogu ✝ PAIR vai nospiediet Soundbar paneļa augšdaļā esošo pogu ➞ (Avots), lai atvērtu režīmu “Bluetooth”.

Bluetooth savienojuma poga Gaismas diožu indikators
VAI Režimā "Bluetooth"	Mirgo sarkanā → zaļā → zilā krāsā Sapārošana → 3x mirgo ciāna krāsā Savienojuma izveide ir pabeigta Kamēr notiek savienošana pārī, daudzkrāsainās gaismas diodes krāsa pēc kārtas mainās uz Sarkanu → Zaļu → Zilu.
	"Ready to connect via Bluetooth."

1. Sarakstā, kas tiek parādīts ierīcē, izvēlieties "[AV] Samsung Soundbar S5B-Series".
2. Atskanojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

Kā rīkoties, ja neizdodas izveidot ierīces pieslēgumu?

• Ja mobilās ierīces skalruņu sarakstā ir kāda sistēma Soundbar (piemēram, [AV] Samsung Soundbar S5B-Series), izdzēsiet to.
• Atkārtojiet 1. un 2. darbību.

Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierīci, tiek prasīts ievadīt PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:

– Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
  – Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

- Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Sistēmu Soundbar nevar savienot ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free — brīvroku) funkciju.
• Savienojot sistēmu Soundbar ar Bluetooth ierīci, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk viena no otras atradīsies sistēma Soundbar un Bluetooth ierīce, jo vājāka klūs skaņas kvalitāte. Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.
• Zonās ar sliktu signāla uztveršanas kvalitāti Bluetooth savienojums var nedarboties pareizi.

• No Bluetooth ierīces var būt dzirdamas skaņas vai tai var rasties darbības traucējumi šādos apstākļos:

• ja kermenis saskaras ar Bluetooth ierīces vai sistēmas Soundbar raiduztvērēju;

• ierīce atrodas telpas stūrī vai ja tās tuvumā ir šķērslis, piemēram, siena vai cita atdaloša konstrukcija, kā rezultātā var rasties elektriskas izmainas;
• ja uz ierīci iedarbojas radio traucējumi, ko izraisa citi izstrādājumi, kuri darbojas identiskos frekvenču diapazonos, piemēram, medicīnas iekārtas, mikroviļņu krāsnis un bezvadu LAN ierīces;
• tādi škēršli kā durvis un sienas var pasliktināt skaņas kvalitāti, pat ja ierīces atrodas signāla darbības rādiusā.

- Nemiet vērā, ka sistēmu Soundbar nevar sapārot ar citām Bluetooth ierīcēm, izmantojot Bluetooth opciju.

- Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.

Bluetooth Power ieslēgšana/izslēgšana

Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir ieslēgta sistēma Soundbar.
2. Vairāku krāsu LED indikators uz Soundbar deg "Ciāna".

SOUND MODE poga	Gaismas diožu indikators
	Deg (noklusējums)	Izslēgts
Bluetooth Power ieslēgšana/izslēgšana	leslēgšana → izslēgšana

Bluetooth ierīces atvienošana no sistēmas Soundbar

Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.
• Ja sistēma Soundbar ir atvienota no Bluetooth ierīces, sistēmas Soundbar daudzkrāsainais indikators mirgo "Sarkanā" krāsā trīs reizes.

Sistēmas Soundbar atvienošana no Bluetooth ierīces

Nospiediet augšējā paneļa vai tālvadības pults pogu ➞ (Avots), lai izvēlētos jebkuru režīmu, izņemot "Bluetooth".

- Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

Savienojums Bluetooth Multi

Sistēma Soundbar vienlaikus var būt savienota ar 2 Bluetooth ierīcēm.

TV automātiska savienojuma ieslēgšana/izslēgšana

1. Nospiediet tālvadības pults pogu ✝ PAIR un turiet to nospiestu 5 sekundes, kamēr Soundbar izslēdzas.
2. Vairāku krāsu LED indikators uz Soundbar deg "Ciāna".

Bluetooth Sapārošanas poga	Gaismas diožu indikators
Gaidstāves režimā	Vairāki savienojumi ieslēgti(noklusējums)	Vairāki savienojumi izslēgti

1. Savienojiet sistēmu Soundbar ar divām Bluetooth ierīcēm. (Skatiet 26. lpp.)
2. Kad ir izveidots savienojums ar divām Bluetooth ierīcēm, atskaņojiet mūziku no vienas no ierīcēm.
3. Ja mūzika tiek atskaņota no Bluetooth ierīces "B", kamēr atskaņo no ierīces "A", mūzikas atskaņošana sākas ierīcē "B", un atskaņošana tiek automātiski apturēta/pauzēta ierīcē "A".
4. Versijās, kas vecākas par AVRCP V1.4, pārslēgšana no vienas atskanojošās ierīces uz otru var aizkavēties.

Bluetooth savienošana pārī ar vairākām ierīcēm

Kā savienot pārī sistēmu Soundbar ar vairākām ierīcēm

1. leslēdziet sistēmu Soundbar.
2. Tikai "Bluetooth" režimā nospiediet un turiet nospiestu Soundbar augšdaļa esošo pogu (Avots) uz vairāk nekā 5 sekundēm, lai Soundbar pārslēgtos režimā "Bluetooth Pairing", pēc tam Bluetooth ierīces sānos ieslēdziet Bluetooth un pieejamo ierīču sarakstā atlasiet Soundbar, Soundbar automātiski izveidos savienojumu ar Bluetooth ierīci.
3. Otru Bluetooth ierīci var savienot pārī ar sistēmu Soundbar, izmantojot to pašu metodi. Ja tiek veikts mēginājums pievienot trešo ierīci, pievienotā ierīce, kas neatskaņo audio, zaudē Bluetooth savienojumu, taču saglabā savienojumu pārī ar sistēmu Soundbar.
4. Izmantojot to pašu metodi, var savienot pārī līdz 8 Bluetooth ierīcēm, taču tikai pēdējās divas vienlaicīgi saglabās savienojumu ar sistēmu Soundbar.

PIEZIMES

• Pievienojiet Soundbar maksimāli divām Bluetooth ierīcēm.
• Atskanojiet mūziku no vienas no pievienotajām Bluetooth ierīcēm, kamēr abas ierīces ir pievienotas.
• Ja mūzika tiek atskaņota no Bluetooth ierīces “B”, kamēr atskaņo no ierīces “A”, mūzikas atskaņošana sākas ierīcē “B”, un atskaņošana tiek automātiski apturēta/pauzēta ierīcē “A”.
• Versijās pirms AVRCPV1.4 ierīces, kurā tiek atskanota mūzika, pārslēgšanās laiks var kavēties.
• Ierīci var ieslēgt ar paziņojumu vai trauksmi dažās ierīcēs.
• Dažas ierīces neatbalsta Bluetooth vairākus savienojumus.
• Bluetooth sapārošanas režīms tiek apturēts, ja neviena ierīce netiek sapārota 3 minūšu laikā.
• Dažas ierīcēs ierīču pārslēgšanai var būt nepieciešamas aptuveni 7 sekundes.
• Ja mēgināt pievienot 3. puses Bluetooth ierīci, A vai B ierīce tiks atvienota. (Ierīce, kas netiek atskaṇota, tiks atvienota.)
• Tikai 1 Samsung TV vai 2 Bluetooth ierīces vienlaikus var pievienot Soundbar.
• Soundbar tiks atvienota no Bluetooth ierīcēm, kad tā saņem savienojuma pieprasījumu no Samsung TV.

Funkcijas Tap Sound lietošana

Pieskarieties Soundbar ar mobilo ierīci, lai ar Soundbar palīdzību atskaņotu audio no mobilās ierīces.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.
• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.

- Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadaļā “lespējojiet funkciju Tap Sound”.

1. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties "Start now".

Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

1. Atskaņojiet audio no mobilās ierīces ar Soundbar palīdzību.

2. Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.

3. Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
4. Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļa, nelietojot pārmērīgu spēku.
5. Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju.
   Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas.

lespējojiet funkciju Tap Sound

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Izvēlieties (≡→_) programmas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.
3. Izvēlieties "Tap View, Tap Sound" iestatījumu leslēgts, lai ħautu funkcijai darboties, kad mobilā ierīce atrodas sistēmas Soundbar tuvumā.

PIEZIMES

• Kad mobilā ierīce darbojas energijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

10 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neveiciet uzstādīšanu vietā, kur ir augsta temperatūra un/vai liels mitrums.
• Pārliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.
• legādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.
• legādājieties montāžai pie sienas paredzētās skrūves atbilstoši tās sienas veidam un biezumam, pie kuras vēlaties montēt sistēmu Soundbar.

- Diametrs: M5

– Garums: ieteicamas 35 mm vai garākas.

• Pievienojiet ierīces vadus ārējām ierīcēm pirms sistēmas Soundbar uzstādīšanas pie sienas.
• Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks.

Sienas stiprinājuma komponenti

Sienas stiprinājuma vadotne

Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteins

1. Piespiediet Sienas stiprinājuma vadotne pie sienas virsmas.

2. Sienas stiprinājuma vadotne ir jānovieto līdzeni.

3. Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora.

TV 5 cm vai vairāk

1. Salāgojiet Sienas stiprinājuma vadotnes viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam fiksējiet Sienas stiprinājuma vadotne pie sienas, izmantojot līmlenti.

- Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslinija uzstādīšanas vietas vidū.

Viduslinija

1. Izmantojot pildspalvu, atzimējiet caurumu atrašanās vietas un nonemiet Sienas stiprinājuma vadotne.

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.

- Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus. Ja lietojat kīlus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem kīliem.

1. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

(nav iekļauta komplektācijā)

1. Uzstādiet 2 Sienas stiprinājuma kronšteinu pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

- Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures.

Sistemas Soundbar aizmugure Soundbar labā mala

1. Uzstādiet sistēmu Soundbar ar tai piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

1. Pabīdiet sistēmu Soundbar uz leju, kā parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

- levietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļa un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

11 SISTĒMAS SOUNDBAR UZSTĀDĪŠANA TELEVIZORA PRIEKŠĀ

3 cm vai vairāk

Novietojiet skañas sistēmas centru pretī televizora centram, kā paradīts attēlā. Novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora.

PIEZIMES

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.
• Nepietiekams attālums no televizora var izraisīt akustiskas problēmas.

12 PROGRAMMATURAS ATJAUNINĀŠANA

Svarīgi! Pēc jaunināšanas paturiet sākotnējos iestatījumus.

USB (5V 0.5A) No mikro USB uz USB adaptera kabeli (nav komplektācijā)

1. Pievienojiet USB atminas ierici datora USB pieslēgvietai.
   Svarīgi! Nodrošiniet, ka USB atmiņas ierīcē nav neviena mūzikas faila. Tas var traucēt programmaparatūras atjaunināšanai.
2. Atveriet (samsung.com) → atlasiet levadīt modela numuru un ievadiet Soundbar modeli. Atlasiet rokasgrāmatas un lejupielādes un lejupielādējiet visjaunāko programmatūras failu.
3. Saglabājiet lejupielādēto programmatūru USB atmiņas ierīces un atlasiet "Extract Here" (Izvilkt šeit), atarhivētu mapi.

4. leslēdziet Soundbar un pievienojiet USB atmiņas ierīci, kurā ir ietverts programmatūras atjauninājums, mikro USB adaptera kabela sieviškajai pieslēgvietai. Pievienojiet kabeli Soundbar USB pieslēgvietai.

5. Pievienojiet USB Soundbar ierīcei un pārslēdziet uz USB avotu, programmatūra atjaunināsies automātiski un pabeigs atjauninājumu 2 minūšu laikā. Atjaunināšanas procesa laikā 5 gaismas diodes sāk secīgi mirgot, un pēc tam 5 gaismas diodes visas iedegas baltā krāsa, pēc tam 5 gaismas diodes atkal secīgi mirgo.Kad atjaunināšana ir pabeigta, ciāna indikators deg 3 reizes, un Soundbar automātiski restartējas.

Gaismas diožu indikators	"Start the software update."
	5 gaismas diodes baltā krāsā Balts pāriet no kreisās uz labo pusi un no labās uz kreiso pusi X 1 3x mirgo ciāna krāsā Programmatūras atjaunināšana pabeigta "The software update is complete."
	3x mirgo sarkanā krāsā Programmatūras atjaunināšana neizdevās "The software update failed."

- Šim izstrādājumam ir duālās sāknēšanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunināšana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz.

Ja indikatoru secīga mirgošana nenotiek

1. Izslēdziet sistēmu Soundbar, atvienojiet un vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.
2. Atvienojiet sistēmas Soundbar barošanas vadu, pievienojiet to atpakal un pēc tam ieslēdziet sistēmu Soundbar.

PIEZIMES

• Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili.
• Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci. Kad aparātprogrammatūras atjaunināšana ir pabeigta, galvenā ierīce automātiski izslēdzas.
• Pēc jaunināšanas paturiet sākotnējos iestatījumus. (ietver apjomu, skaņas lauku utt.)
• Kad programmaparatūras atjaunināšana ir pabeigta, Soundbar automātiski ieslēdzas un balss lietotāja interfeiss parādās. Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB ierīce nav bojāta.
• Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).
• Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.

Atiestatīšana

5 Sec - +

Kas sistēma Soundbar ir ieslēgta, vienlaikus nospiediet pogas – + (Skalums) uz ierīces korpusa un turiet tās nospiestas vismaz 5 sekundes. LED displejs mainās, kā redzams tālāk, un Soundbar restartējas.

Gaismas diožu indikators Indikators baltā krāsā pārvietojas no kreisās puses uz labo un no labās puses uz kreiso "Start the factory reset." 3x mirgo ciāna krāsā "The factory reset is complete."

UZMANĪBU

- Tiek atiestatīti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama atiestatīšana.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

→Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

→Atvienojiet barošanas vadu un atkal iespraudiet to.
→ leslēdziet un izslēdziet ārējo ierīci un mēginiet vēlreiz.
→Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. leslēdziet barošanu. (skatiet 9. lpp.)

Tālvadības pults nedarbojas.

→Novietojiet tālvadības pulti tieši pret Soundbar.
→Nomainiet baterijas pret jaunām.

Soundbar neatskaņo nevienu skaņu.

→Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu.
→Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu.
→Lai atskanotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums (n) → Izvēlne → Iestatījumi ( ) Visi iestatījumi ( n) → Skaņa → Skaņas izvade → Izvēlieties Soundbar)
→Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
→Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 36. lpp.)

Ja televizors nav pievienots, izmantojot HDMI (ARC).

→Pārbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (skatiet 17. lpp.)
→Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.
→HDMI-CEC var nebūt aktivizēts televizorā. leslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( → Izvēlne → lestatījumi ( → Visi iestatījumi ( ) → Savienojums → Ārējo ieriču pārvaldnieks → Anynet+ (HDMI-CEC) DEG)

Soundbar neizveido savienojumu, izmantojot Bluetooth.

→Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz ieriču sapārošanu Bluetooth režimā. (Nospiediet tālvadības pults pogu ✝ PAIR vai vismaz 5 sekundes turiet nospiestu pogu ➞ (Avots) uz korpusa.)
→Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.
→Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums (n)→ Izvēlne → Iestatījumi (♂→ Visi iestatijumi ( )♂ Skaņa → Skaņas izvade → Bluetooth skaļruņu saraksts)
→Atvienojiet strāvas vadu, atkal pievienojiet to un mēginiet vēlreiz.
→Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 36. lpp.)

Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

→Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
→Ja kāda ķermeņa daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skaņa var pazust. Pārbaudiet uzstādīšanas un lietošanas apstāklus.

Bluetooth vairāki savienojumi nedarbojas.

→Kad TV ir pievienots Soundbar, Bluetooth vairāki savienojumi var nedarboties. Atvienojiet Soundbar no TV un mēģiniet vēlreiz.
→Pārbaudiet, vai Bluetooth vairāku savienojums iestatījums ir ieslēgts. (Skatiet sadaļu "Soundbar neizveido savienojumu, izmantojot Bluetooth.". )
→ Atvienojiet pašreiz atskanoto ierīci, sapārojiet ar pievienojamo ierīci un vēlreiz pievienojiet iepriekšējo ierīci.
→Ja skaņas nav pat pēc atbilstoša savienojuma izveides, skatiet sadaļu "Skaņa pazūd, izveidojot savienojumu ar Bluetooth palīdzību.".

Soundbar neieslēdzas automātiski ar TV.

→Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

14 LICENCE

DOLBY AUDIO

Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

16 SVARİGA PIEZİME PAR APKOPI

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.
• Šādos gadījumos var tikt iekasēta administrēšanas maksa:

(a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu);

(b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t. i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

- Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.

17 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specifikācijas

Modela nosaukums HW-S50B
USB 5V/0,5A
Svars 2,4 kg
Izmēri (P x A x Dz) 670,0 x 62,3 x 105,0 mm
Darba temperatūras diapazons +5°C līdz +35°C
Darba mitruma diapazons 10 % līdz 75 %
PASTIPRINĀTĀJSNominālā izvades jauda	(30W x 2) + (30W x 2) + 20W
Atbalstītie atskanošanas formātiDTS, Dolby® Digital (DTS Virtual Surroundatskaņo DTS formātā.)	LPCM 2 kanālu, Dolby AudioTM(atbalsta Dolby® Digital), DTS, DTS Virtual:X
BEZVADU IERĪCES IZEJAS JAUDA Pārraides jauda ir 9 dBm.
Kopējais energijas patērinš gaidstāves režimā (W)	0,5 W
BluetoothPieslēgvetas deaktivizēšanas metode	Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.

PIEZIMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

[Pareiza atbrīvošanās no šī izstrādājuma baterijām]

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti kīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai.

Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi)

(Attiecas uz valstīm, kur tiek izmantotas atseviškas savākšanas sistēmas.)

Šis markējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austinām, USB kabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu.

Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi.

Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem.

Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem :

www.samsung.com/global/ecodesign_component

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖÖGIOHU VÄHENDAMISEKS ÄRGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖÖRDUGE KVALIFITSEERITUD TEENINDUSTÖÖTAJATE POOLE.
